Un orden que precede al diseño"

Sistema Estructural

Principalmente la estructura, es mucho mas que un soporte, desarrolla la composición y las modulaciones.

La estructura vertical principal es de hormigón armado sigue en consonancia con la idea de lo pétreo, rotundo y pesado, 6 grandes pilares enmarcan las aristas del prisma con direcciones concéntricas.

La planta con lado 10m, se modula con una malla estructural de módulo base un triángulo equilátero de 2,50m de lado, y a su vez el interior es el resultado de la subdivisión de este módulo.

Es decir, la estructura horizontal está formada por forjados reticulares triangulares con armadura en tres direcciones isógonas, con canto de 90cm lo cual favorece a la verticalidad de la torre.

Las plantas no pierden la idea de diafanidad, pues dada la compacidad de la planta y el control de las dimensiones no hay elementos intermedios estructurales que las interrumpan.

El protagonismo de la malla del forjado es posible gracias a un suelo tecnico (de45cm) por el que se distribuyen los conductos horizontales de instalaciones.

AXONOMETRÍA DE CONSTRUCCIÓN DE ENVOLVENTE e2 Pilar metálico de tubo estructural de acero dimensiones 150x300mm espesor 12mm.. e3 Vigas de hormigón armado, tipo HA-35/B/20/IIIa y acero B 500 S, nivel de control intenso. Dimensiones 250x135mm. e4 Viga de acero IPE240, soldada a pilar metálico para sujeción de pasarelas y escaleras. e5 Viga de acero UPE240, atornillada a viga IPE/UPN, para sujeción de pasarelas y escaleras. e6 Viga de acero UPE240, soldada a viga IPE, para sujeción de montantes de fachada. ce1a_ Montante vertical de muro cortina, de aluminio de espesor 3mm y dimensiones 180x50mm. ce1b_ Travesaño horizontal de muro cortina, de aluminio de espesor 3mm y dimensiones 180x50mm ce2_Panel rígido de alta densidad de lana mineral ISOVER ECOVENT hidrofugada, de 18cm de espesor, revestida por una de sus caras con un tejido textil negro de gran resistencia mecánica y al desgarro, cumpliendo la norma ce3 Montante vertical de fachada formado por perfil tubular de acero inoxidable de 70x100mm y longitud variable, anclado mecánicamente a vigas de borde. Espesor 3mm. ce4_ Perfil angular "L" de acero inoxidable para anclaje de montante vertical con viga de borde. ce5 Perfil angular de acero inoxidable, anclado mecanicamente al montante vertical para sujección de piezas de alabastro. ce6_Piezas de alabastro color blanco, laminado, con rebaje para anclaje a fachada. Espesor de 2 cm de alabastro y con protección exterior de vidrio mate de 2 mm adherido mediante material polimérico de protección de radiación UVA. Dimensiones 600x900mm, colocadas en vertical. Características técnicas: Coef. absorción de agua: hasta 60ºC=0%, a 110ºC=5.2%. Dureza Mohs 47Kg/mm. Porosidad 0.15%. Peso específico 2.4 gr/cm3 Resistencia a la heladicidad secado a 40ºC=0.94%, secado a 60ºC=0.68%. Resistencia de compresión 200kg/cm2 Módulo elasticidad 32kg/cm2 Resistencia a flexión 82kg/cm2 Opacidad a los 110ºC. Conductividad térmica 0,034 W/(mK).

ESTRUCTURA e1_Pilar de hormigón armado, HA-35/B/20/IIIa, acero B500S, nivel de control intenso.

CERRAMIENTO ce1 Muro cortina tipo "inconal", modelo MG. Perfilería de aluminio extruido de 3mm de espesor medio. Tamaño del acristalamiento 2,85m x 1,25m. Vidrio laminado y templado, 4+4-16-6+6, con lámina PVB de 0.76mm en el alma y con cámara de gas neutro.

UNE EN 13162, con una conductividad térmica de 0,038 W/(m·K), clase de reacción al fuego A1. Acabado con panel cortafuegos, de acero galvanizado de 3mm.

SUELO s1_ Pasillo exterior. Ancho útil 1,20m y pasamanos de acero inoxidable, en lado exterior anclado a la estructura metálica del cerramiento de alabastro. Formado por religas metálicas tipo PcP. de acero inoxidable AISI316 de 40mm de alto, soldadas para formación de emparrillado. Modelo S02, con orificios Ø8mm con alta resistencia al deslizamiento y gran capacidad de drenaje de agua.

Materialidad Y Piel

En la búsqueda de masividad y pertenencia a la tierra, se piensa en la utilización de un material pétreo y pesado, con una serie de características especiales. Por un lado una piel pétrea continúa , que rodea a todo el edificio donde se rompen huecos que se interpretan como sus GRIETAS En este hueco es donde se puede recorrer el edificio todo a su alrededor, como una elipse ascendente pues se encuentran sus escaleras de evacuación de incendios. Forman parte de lo público actuando como espacios exteriores cubiertos desde donde disfrutar del paisaje. A esta idea le acompañan múltiples de reflexiones sobre la TRANSVERSALIDAD y la escapatoria de la imagen convencional de una fachada repetitiva, caracterizada por huecos interrumpidos por forjados horizontales.

Y por otro, la idea de la luz materializada y humanización de la arquitectura. No se trata de hacer un edificio tecnológico donde se aspira a la perfección del material eternamente joven. Pues de ser así otras soluciones como el hormigón traslúcido (Litracon) podrían ser válidas. Se busca un material natural que exprese su edad y su historia mediante la pátina del desgaste, y que pueda incluso mejorarse con paso del tiempo.

Por todo ello se escoge alabastro por sus cualidades de: TRANSLUCIDEZ /SOLIDEZ/MASIVIDAD/PESO/HAPTICIDAD Es la piedra que mejor permite establecer una relación entre el exterior y el interior por su capacidad de dejar pasar la luz natural.

Las Sombras

La imaginación y la ensoñación se estimulan mediante la luz tenue y la sombra. El ojo humano está mejor afinado para el crepúsculo que para la luz diurna y radiante. El juego de luces y sombras que esta piedra nos ofrece, enriquece el interior y lo dota a la vez de un velo protector de la radiación solar directa. El alabastro crea una sensación de cercanía e intimidad y construye una atmósfera óptima para el trabajo.

“RECUPERACIÓN DE LA FABRICA MASSO”

Rehabilitación el conjunto de edificios en la costa de Cangas do Morrazo.

Proyectos V 2013/2014

Profesor: Alfonso Penela

Después del cierre de la fabrica de conservas Massó en la de “Punta balea de Cangas do Morrazo” el lugar ha sufrido un grave degrado y abandono.

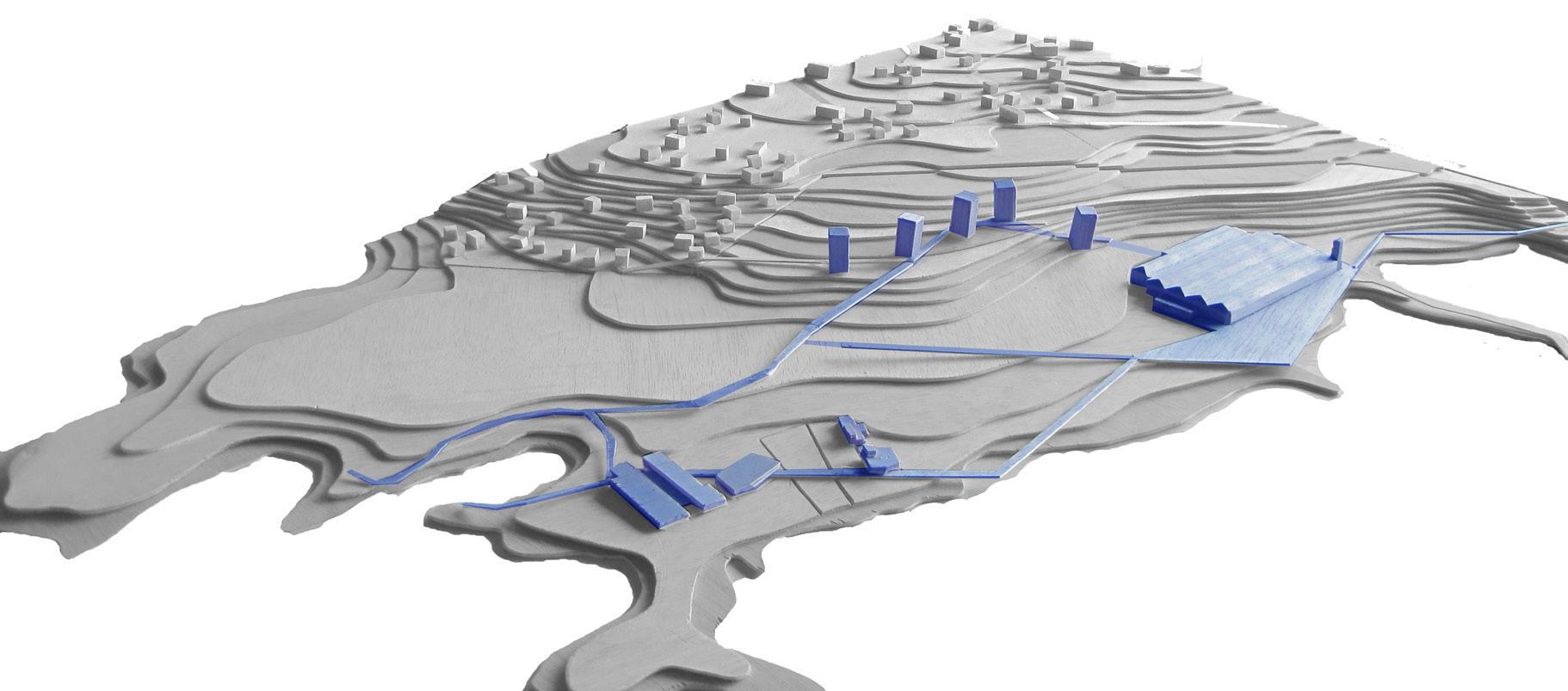

El proyecto tiene la intención de devolver la vida y la actividad al lugar, potenciándolo, restaurando la arquitectura degradada. Como primer acercamiento se plantea resolver y reconectar la zona de Punta Balea con el centro de Cangas, esto se traduce en un nuevo paseo marítimo a lo largo de la costa el cual cose los diversos nodos. Además para garantizar la actividad se proponen 200 nuevas viviendas.

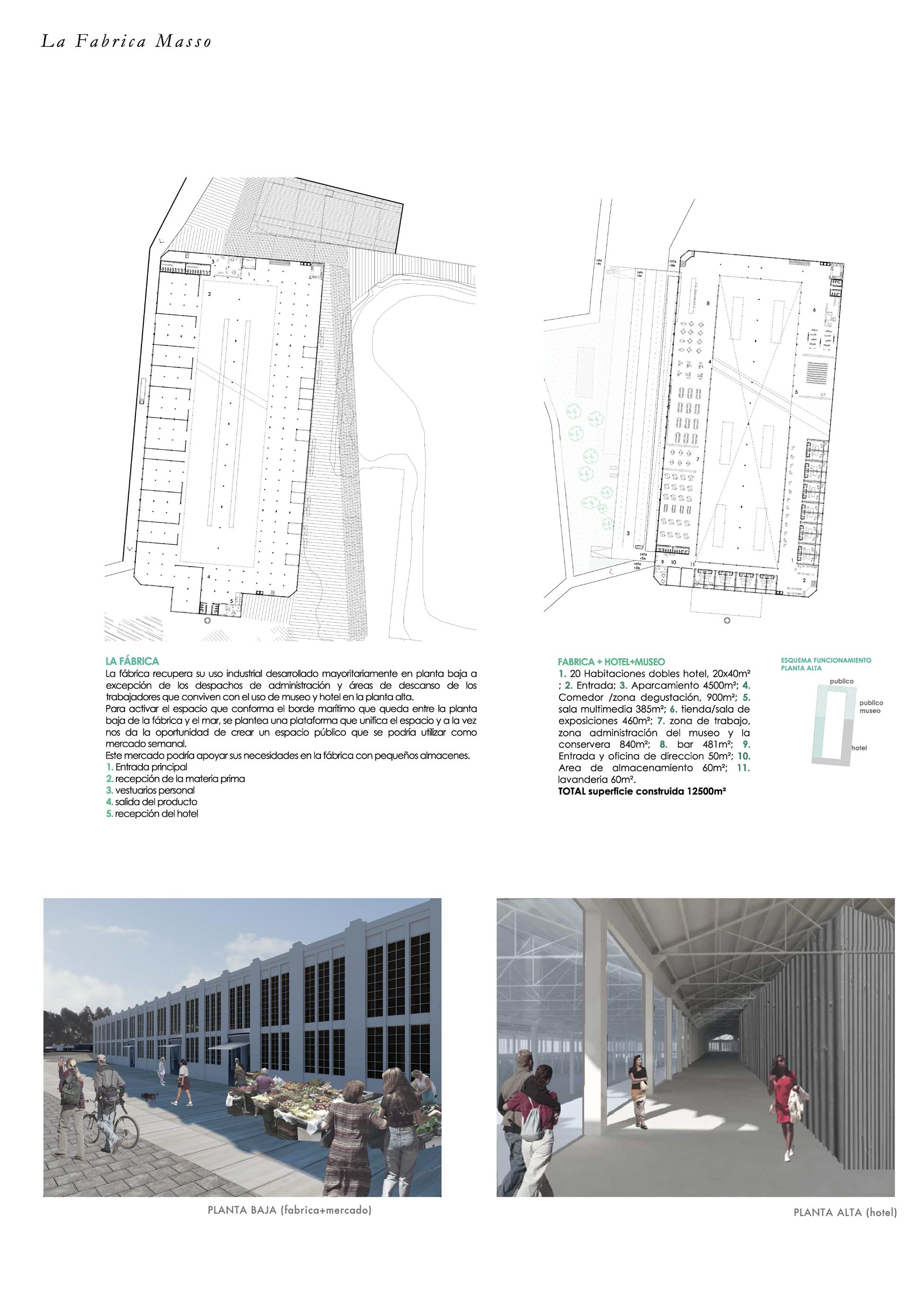

Los edificios recuperan parcialmente sus viejos usos y adquieren otros nuevos, así con todas estas diferentes actuaciones se pretende aprovechar la grandísima potencialidad que nos ofrece el lugar existente.
