Une isolation de façade résistante, circulaire et ininflammable pour l’Antwerp Tower
from architrave 207 FR
by architrave
Une isolation de façade
résistante, circulaire et ininflammable pour l’Antwerp Tower
Advertisement
Le maître d’ouvrage de la transformation de l’Antwerp Tower et les pompiers anversois ne se seraient pas contentés de moins. Les deux parties ne voulaient courir absolument aucun risque et ont appliqué les plus hautes exigences en matière de protection incendie pour ce projet. Rockfit Duo semble convenir parfaitement à la façade ventilée de cette tour de 26 étages et de 100 mètres de haut.
L’Antwerp Tower est un ancien immeuble de bureaux iconique situé en plein cœur d’Anvers. La tour est en cours de reconversion en vue d’y accueillir des appartements, ainsi que des établissements horeca, des magasins, des bureaux et un parking pour voitures et pour vélos de quatre étages. C’est donc la deuxième plus haute construction de la ville d’Anvers.
Protection contre les incendies garantie avec Rockfit Duo
Les panneaux isolants Rockfit Duo ont été fixés directement sur les bandes en EPDM du panneau interne en béton à l’aide des RockTect Plugs. Il est question d’une façade ventilée pourvue d’un vide d’air de quelques centimètres. Afin de prévenir la propagation et la pénétration des flammes, un isolant répondant aux exigences les plus élevées en matière de sécurité incendie est nécessaire dans cette situation. En partie en raison de la catastrophe de la tour Grenfell et de son emplacement au centre de la ville, les pompiers ont exigé une isolation incombustible conforme à la classe la plus stricte du système européen de classification de réaction au feu, c’est-à-dire EUROCLASS A1. Dès lors, en concertation avec Wiel Arets Architects et l’entreprise de béton architectonique Decomo, le maître d’ouvrage Matexi a inclus ROCKWOOL dans le cahier des charges, a déclaré le directeur de projet Éric Cantillon de CIT Blaton.
Panneau isolant hydrofuge circulaire
Nous nous sommes rapidement tournés vers la laine de roche. L’avantage de Rockfit Duo est qu’il s’agit d’un panneau d’isolation imperméable composé d’une couche supérieure rigide. Cela permet à la condensation d’être évacuée via les profilés en aluminium et l’isolation, explique M Cantillon. La souscouche flexible du Rockfit Duo est utile pour une adhérence totale à la structure en béton sous-jacente. Le vide d’air varie de quelques centimètres à hauteur des terrasses intérieures et du reste de la façade.
L’isolant ROCKWOOL exposé reste intact
Les propriétés circulaires de Rockfit Duo ont certainement joué un rôle décisif dans le choix de cette isolation pour les murs creux et les façades (murs-rideaux) ventilées. En raison de la méthode de construction, l’isolation de la façade est restée exposée aux intempéries pendant plusieurs semaines. ROCKWOOL garantit que ses isolants pour façades et pour murs creux peuvent rester exposés pendant un certain temps lors de la construction à des hauteurs définies. Voici les explications de l’account manager de ROCKWOOL, Geert Van Heyning : Pour une hauteur de bâtiment comprise entre 50 et 100 mètres, la période d’exposition admise est d’un mois maximum. Vu que la période d’exposition de l’Antwerp Tower était inférieure à un mois, nous n’avons pas eu besoin d’inspecter physiquement l’isolation. Nous garantissons que l’isolation reste totalement intacte et ses performances thermiques optimales. La durée de vie de l’isolant ROCKWOOL est de 75 ans en moyenne, et c’est ce qui le rend circulaire.
Cantillon confirme que les plaques de Rockfit Duo ont très bien réagi à leur exposition lors de la construction de la façade. Nous avons reçu une documentation exhaustive de la part de ROCKWOOL pour la mise en œuvre. Nous n’avons donc eu aucun problème lors du montage, déclare Cantillon.
L’Antwerp Tower ne passe pas inaperçu
Le plus grand défi était de donner un nouveau «look» à cette tour quelque peu délabrée. Selon Joris van den Hoogen de Wiel Arets Architects, les panneaux d’isolation ROCKWOOL s’intègrent parfaitement dans la façade robuste qui nécessite peu d’entretien. L’isolation circulaire est bien protégée par les matériaux utilisés tels que le béton lissé et les châssis en aluminium anodisé résistant à la saleté et à l’humidité.
Technicité
Couture au cœur d’un quartier historique
Association Atelier 2F – Atelier de l’Arbre d’Or Réalisation à Tournai – rue Madame, rue Cherquefosse et quai des Poissonsceaux
S’inscrivant dans le cadre plus large de la transformation d’un îlot urbain dense situé au cœur de la ville historique de Tournai, le projet consiste en la mise en œuvre d’un programme mixte associant un «Centre d’entreprises», un espace «Hub» de co-working, des locaux publics à vocation sociale (espace de cohésion sociale du quartier et espace «bains douches» du quartier), une maison médicale, des commerces et des logements.
Situé dans le quartier Saint-Piat, l’un des plus anciens de la ville, le site longe l’Escaut à proximité du périmètre Unesco et comprenait, outre son bâti historique, une ancienne friche industrielle et une piscine publique désaffectée.
La transformation du quartier a fait l’objet d’une participation citoyenne très active, revendiquant notamment davantage d’espaces de détente pour les habitants. Le projet s’est donc orienté en priorité vers la réalisation d’un espace public végétalisé en cœur d’îlot, dédié à la mobilité douce, autour duquel le programme fonctionnel attendu est venu se développer. Les immeubles réalisés autour de ce nouvel espace public le bordent en établissant des liens avec les rues existantes. Le bâtiment principal se compose d’un «Centre d’entreprises» de ± 3500 m2 comprenant des bureaux, 4 halls relais et un «fablab». Ce programme est complété d’un «hub» de co-working de ± 650 m2 qui est implanté au bord du fleuve.
Une des difficultés du projet concernait la gestion logistique des halls relais. Celle-ci a été gérée en implantant et en aménageant le bâtiment de manière à ne créer qu’un seul accès vers une cour intérieure desservant les ateliers. L’angle d’implantation de la façade sur la rue Cherquefosse, en prolongation de l’alignement des façades en partie haute de la rue, a permis également de dégager un espace de parvis devant l’école Saint-Piat, protégé par un espace végétalisé, sécurisant et agrémentant la sortie de celle-ci pour les élèves et les parents.

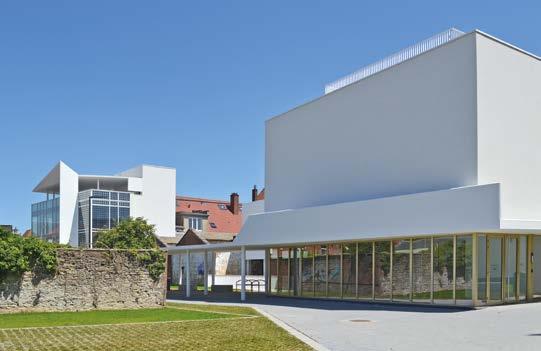

L’expression architecturale des bâtiments qui composent l’ensemble affirme son époque et sa fonction collective, tout en jouant sur la notion de découverte et d’intégration puisque seul le volume du «Hub», construit sur la rive gauche
du fleuve, témoigne de l’existence du projet en cœur d’îlot. C’est la «lanterne» du projet. Cette boîte de verre alternant vitrage transparent et opalin se développe sur trois niveaux plus une terrasse accessible couverte par un auvent, offrant une vue sur les toits de la ville et sur le patrimoine exceptionnel tout proche de celle-ci.

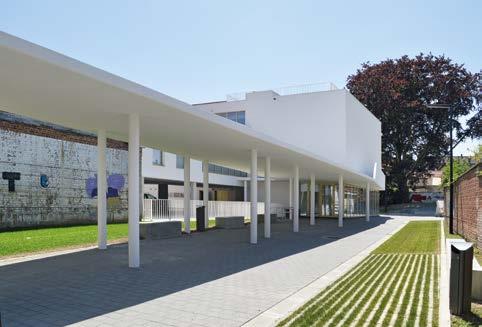

Une coursive en béton, traitée comme un pli d’origami, relie ce bâtiment à l’entrée principale du «Centre d’Entreprises» situé au centre de l’îlot et s’ouvrant sur l’espace public.

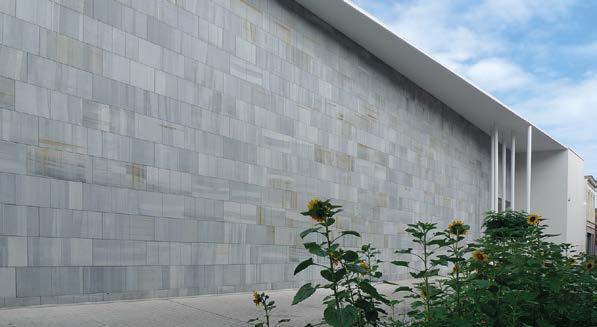

Le volume du «Centre d’Entreprises» a été implanté de manière à offrir à l’espace public la façade vitrée des bureaux des halls relais, qui se développe derrière une colonnade. La façade sur la rue Cherquefosse reprend le gabarit des habitations de celleci tout en exprimant la spécificité de son programme par un traitement unitaire réalisé à l’aide d’un parement de pierre bleue écurée, pierre dont une grande partie de la ville de Tournai est historiquement construite.
Les bureaux du Centre d’Entreprises sont aménagés au-dessus des halls relais et, via une circulation périphérique vitrée, autour d’un patio qui sert d’espace de rencontre pour leurs usagers.
Les enduits clairs, le bois et la pierre qui composent les façades du projet dialoguent avec les espaces verts aménagés et surtout avec un Hêtre pourpre séculaire existant, véritable pivot central du projet.
0 5 10 m N
Atelier 2F
rue de la Brasserie 39b – 7536 Vaulx tél. +32 (0)69 845 526 www.atelier2f.net
Atelier de l’Arbre d’Or
rue du Lombard 65 – 5000 Namur tél. +32 (0)81 22 19 10 www.arbredor.be
Architectes responsables, associés
- Pour l’Atelier 2F
Bertrand Feys et Stéphanie François (architectes associés), Marc Alexandre Barbosa (architecte) et Thomas Aerts (dessinateur BIM) - Pour l’Atelier de l’Arbre d’Or
Bernard Voglet (architecte associé) et
Eve Moreau (architecte)
Maître d’ouvrage
IDETA – Ville de Tournai
Entreprise générale
Willemen Construct
Photographies © Bertrand Feys
