ANÁLISIS Y PROCESO
Propuesta
Advertisement
Planta Arquitect Nica
El Material
La identificación de determinadas actividades da cabida a la escogencia del material para la intervención urbana.
En primer lugar, los flujos de alto tráfico como las conexiones principales entre el comercio, los hitos y la plazoleta, debían corresponder a un pétreo durable y apto para el tránsito. Por otro lado, en la zona comercial, se forman distintos nichos (Espacios triangulares producto de la intersección de diagonales) Los cuales son ideales para ser aprovechados por los comercios como espacio de extensión de su negocio o como espacios de reunión y descanso. Así finalmente, se escoge el uso de un material semipermeable, que brinde al suelo una filtración ótima del agua y logre integrar las zonas verdes a los espacios urbanos de la zona.
Cortes Y Detalles

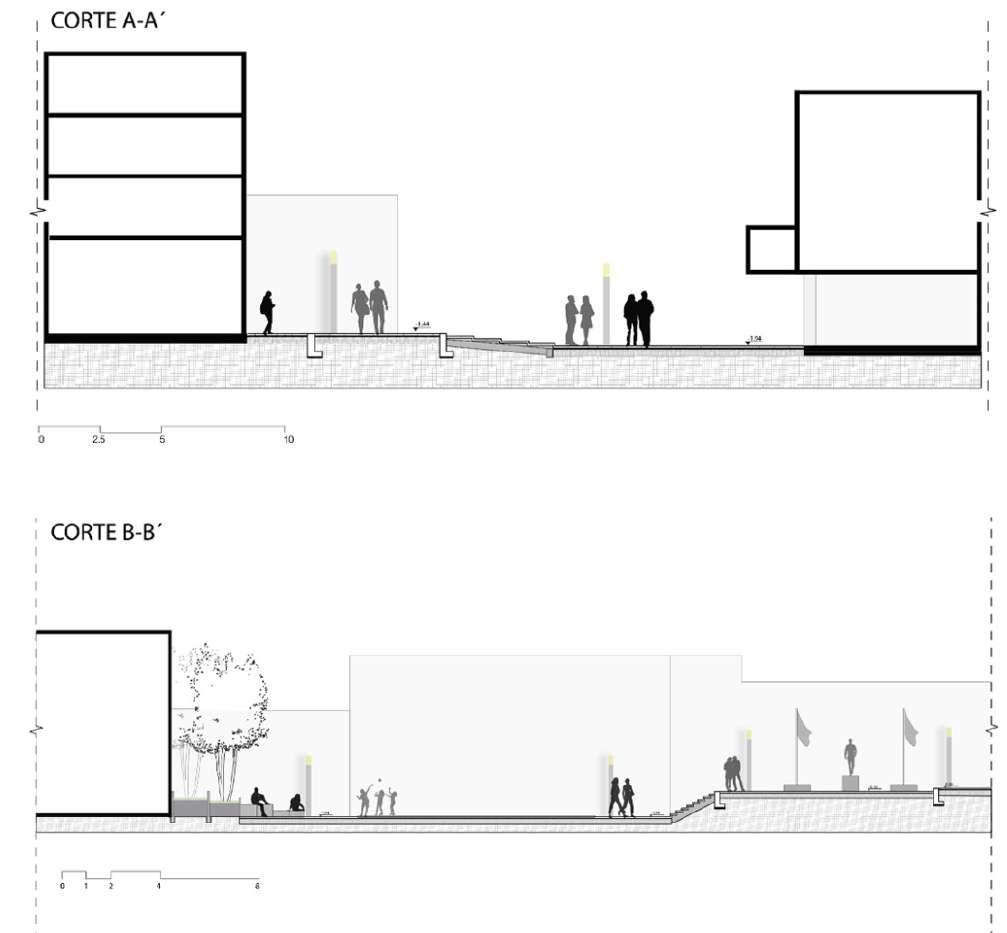

Cortes

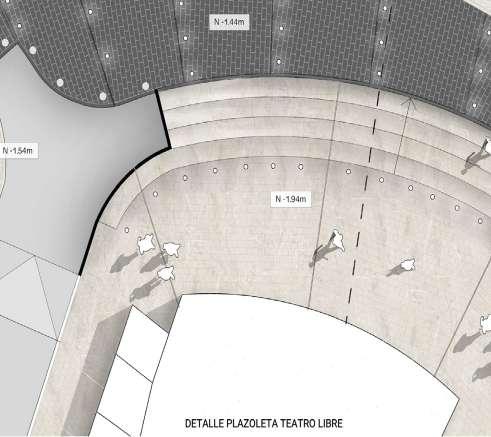

DETALLES MOBILIARIO Y ESCALONAMIENTO
DETALLE DE MANEJO DE CALLES VEHICULARES
Herramientas Utilizadas:
Cubierta Plaza De Mercado Las Cruces
Axonometr A Explotada
La Cubierta Plaza de Mercado Las Cruces surge del entendimiento del valor histórico y patrimonial de la plaza, así como de la necesidad de responder adecuadamente al manejo de la luz natural según las visuales y usos del interior. El diseño parte de la reinterpretación del pórtico convencional a dos aguas, la triangulación y la variación de alturas. Las entradas de luz indirecta, junto con las grandes luces que permite cubrir el acero, generan la modulación interna de la plaza. Se conforman entonces tres grandes espacios, divididos según su uso y su relación con la iluminación.
Planta Primeros Pisos
La modulación triangulada se resuelve estructuralmente con un sistema de pórticos en acero con vigas de sección variable. Así, se logran generar dos bloques que responden a la topografía de la plaza conectados por un espacio verde intermedio, el cual integra la naturaleza al interior y genera un nuevo espacio comercial, de transición y de descanso
Planta Manejo De Aguas
TRIANGULACIÓN Y ELEVACIONES EN LA CUBIERTA Corte Fugado B-B’
La cubierta Inclinada a dos aguas cuenta con algunas elevaciones extra que buscan generar un efecto de ventilación tipo chimenea, es decir, de circulación de aire por medio de una apertura superior.
