Referenzen

Herausforderung:

• kurze Bauzeit • alternative Baumethoden, wie z.B. Fertigteilwände, wurden in Betracht gezogen

Lagerhalle Lohnsburg

In Rekordgeschwindigkeit entstand mit Framax Xlife plus im oberösterreichischen Lohnsburg eine neue Lagerhalle inklusive Stützmauer. Die schnelle Rahmenschalung mit ihrem innovativen Hochleistungsanker ermöglichte einen äußerst effizienten 1-Tages-Takt.

Ort: Lohnsburg, Österreich Bauausführung: Bau Mayr GmbH, Waldzell Taktzeit: 1-Tages-Takt Bauzeit: 6 Wochen

Projektlösung:

• ein Drittel Zeitersparnis beim Ein- und Ausschalen durch einseitig bedienbares Ankersystem in Kombination mit großflächigen

Framax Xlife plus-Elementen • schnelles Betonieren mit einer Steiggeschwindigkeit von 3 m/h durch hohen zulässigen

Frischbetondruck von 80 kN/m² • Vorhaltemenge von nur 180 m²

Framax Xlife plus • Einsatz von Framax Xlife plus ist kostengünstiger als Fertigteile

Produkte im Einsatz:

Framax Xlife plus, Bühnensystem Xsafe plus, Arbeitsgerüst Modul

Der Profi

Hackschnitzelbunker Schloss Schwarzenberg

Herausforderung:

• Anbau der Ortbetonwände eines

Hackschnitzelbunkers an historischen

Gebäudebestand in kürzester Zeit mit minimalem Personalaufwand

Mit nur zwei Mann entstand am Schloss Schwarzenberg im fränkischen Steigerwald ein Vorratsbunker für Hackschnitzel. Für einen noch schnelleren Bauablauf sorgte die Rahmenschalung Framax Xlife plus mit ihrem völlig neuartigen Anker. Er ist ganz einfach von einer Seite bedienbar und rasch ein- und ausgebaut.

Ort: Scheinfeld, Deutschland Bauausführung: Ernst Hähnlein Bau-GmbH, Feuchtwangen Wandstärke: 30 cm Ortbetonflächen: 180 m² Bauzeit: 4 Wochen

Projektlösung:

• kein 2. Mann beim Ankersetzen erforderlich, um

Ankermuttern an der Stellschalung zu bedienen • einfaches Aufstocken der 2,70 m hohen

Elemente auf 3,15 m Höhe mit 45er-Elementen und Framax-Uni-Spannern • hervorragende Anpassungsfähigkeit der

Framax Xlife plus mit ihrer Systemlogik für ein konsequentes 15-cm-Raster in der Breite • Vorhaltemenge von nur 180 m²

Framax Xlife plus • Anker immer griffbereit am Element, dadurch aufgeräumte Logistik und keine Such- und

Wegezeiten

Produkte im Einsatz:

Framax Xlife plus, Framax Xlife-Innenecken, Framax-Alu-Ausgleiche

Der Profi

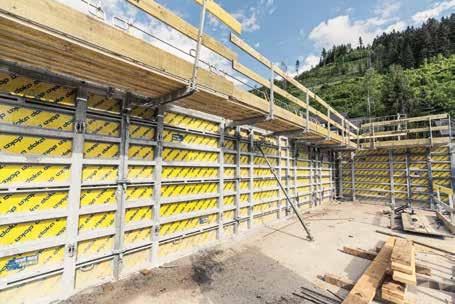

Sun Lodge Schladming

Schnelligkeit und Sicherheit zählen. Beim Bau von vier Apartmenthäusern ermöglichte die Kombination von Framax Xlife plus mit effizienten DokaSicherheitsprodukten einen reibungslosen Bauablauf.

Herausforderung:

• Bauzeit erfordert gezielte

Schalungsplanung • Vorhaltemengen sind niedrig zu halten

Ort: Schladming, Österreich Bauausführung: Granit Gesellschaft m.b.H., Graz Architekt: Architektur Consult ZT GesmbH Schalfläche Wand: 14.000 m² Schalfläche Decke: 8.000 m² Bauzeit: 04/2015 – 10/2015

Projektlösung:

• schnelle Schalzeit im Wandbereich durch innovative Rahmenschalung Framax Xlife plus • sicheres und schnelles Schalen im Deckenbereich mit der Element-Deckenschalung

Dokadek 30, d.h. sicherer Aufbau von unten und Schnelligkeit dank 3 m² großer Elemente • Faltbühne K ist als vormontierte Gerüstbühne mit wenigen Handgriffen als Arbeitsgerüst einsatzbereit • Seitenschutzsystem XP als Gegengeländer für den umfassenden Schutz der Mannschaft beim

Betonieren • Halbierung der Vorhaltemengen durch bauteilversetzten Wocheneinsatz der innovativen

Wand- und Deckenschalung

Produkte im Einsatz:

Framax Xlife plus, Dokadek 30, Seitenschutzsystem XP, Doka-Faltbühne K, Dokamatic-Tisch, Alu-Framax Xlife

Die Profis

„Der kombinierte Einsatz der neuesten DokaInnovationen hat uns auf der Baustelle in Schladming einen reibungslosen Bauablauf ermöglicht.“

(v.l.) Polier Wilfried Grießer und Polier Franz Huber

Ort: Hallein, Österreich Bauausführung: Spiluttini Bau GmbH, St. Johann im Pongau Schalfläche Wand: 1.800 m² Schalfläche Decke: 2.400 m² Bauzeit: 12/2014 – 07/2015 Produkte im Einsatz: Framax Xlife plus, Dokaflex

Projektlösung:

• dank des einseitig bedienbaren Ankersystems kann die Schalung direkt an die Spundwände gestellt werden und durch nur einen Mann von innen geschlossen werden

Der Profi

„Auf der Baustelle Schwarzstraße hatten wir die neue Rahmenschalung von Doka Framax Xlife plus erstmalig im Einsatz und sind mit dem System sehr zufrieden. Der schnelle Baufortschritt und die Möglichkeit zur einseitigen Ankerung haben uns

überzeugt.“ Polier Albert Steinwender

Herausforderung:

• termingerechtes Bauen in einem sehr beengten Baufeld

Wohnhausanlage Hallein

Eingebettet zwischen Stadtpark mit altem Baumbestand und bestehenden Gebäuden entstand in zentraler Lage eine Wohnhausanlage mit 18 Eigentumswohnungen. Besonders die Herstellung des Untergeschosses erforderte ein cleveres Schalungskonzept. Hier konnte die neue Framax Xlife plus ihre Stärken voll ausspielen.

Hauptgeschäftsstelle Volksbank

Ursprünglich war der viergeschossige zweite Bauabschnitt der Hauptgeschäftsstelle der Volksbank Osterholz-Scharmbeck als Halb-Fertigteillösung geplant. Nach genauer Analyse und eingehender Betrachtung aller Faktoren kam ausschließlich Ortbeton zur Anwendung. Das bauausführende Unternehmen hat 300 m² Rahmenschalung Framax Xlife plus erworben.

Ort: Osterholz-Scharmbeck, Deutschland Bauausführung: G. Stehnke Bauunternehmung GmbH & Co. KG, Osterholz-Scharmbeck Umbauter Raum: 16.000 m³ Wandstärken: 24 cm – 30 cm Geschosshöhen: 3,07 m – 4,40 m Bauzeit Rohbau: 6 Monate

Projektlösung:

• Aufstocken der 2,70 x 2,70 m großen

Basiselemente mit liegenden Elementen 1,35 x 2,70 m und 0,45 x 2,70 m ergibt rechteckige Umsetzeinheiten • Einbau der Framax Xlife plus-Anker einseitig von nur einem Mann, ohne

Hüllrohre und Konen • Anker werden nach dem Ausbau direkt in der Distanzsicherung „geparkt“ und sind beim Einschalen sofort wieder zur

Hand • ansprechendes Betonbild mit einem geordneten Fugenverlauf und innenliegenden symmetrischen Ankerstellen • Kombination mit Abstützböcken ohne

Zusatzteile

Herausforderung:

• Herstellung eines Gebäudes in Ortbeton anstelle von Halb-Fertigteilen mit der neu angeschafften Rahmenschalung

Framax Xlife plus

Die Profis

„Die Umstellung von Halb-Fertigteilen auf Ortbeton und die Motivation unserer eigenen Mitarbeiter mit unserer neuen Framax Xlife plus Rahmenschalung waren bei diesem Objekt ein Erfolg.“

(v.l.) Bauleiter Lutz Kiesow, Polier Ralf Grabau

Schalen nach dem Baukasten-Prinzip

Mit den aufeinander abgestimmten Elementformaten der Framax Xlife plus die Schalungsvorhaltung optimal ausnutzen

Herausforderung:

• 12 m hohe Wände zu betonieren, ohne dass Absätze und Schüttebenen sichtbar sind.

Der Profi

„Bei großen Raumhöhen ist sicheres und gleichzeitig schnelles Schalen ein Knackpunkt. Deshalb fiel unsere Wahl auf die Framax Xlife plus, mit der wir darüber hinaus auch besonders

sauber schalen können.“ Andre Weigelt, Oberbauleiter

Ort: Auerbach, Deutschland Bauausführung: Bauunternehmung VSTR GmbH, Rodewisch Wandhöhen: bis 12 m Wandstärke: 20 cm bis 30 cm Umbauter Raum: 22.000 m³

Projektlösung:

• Einsatz der Rahmenschalung Framax Xlife plus mit einseitiger Ankerung, die durch den hohen zulässigen Frischbetondruck von 80 kN/m² schnelles Betonieren ermöglicht.

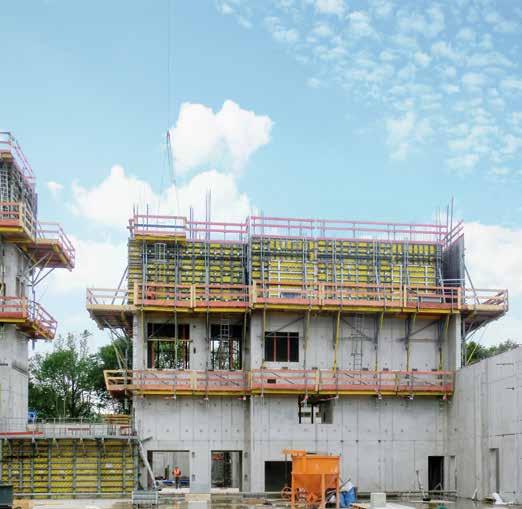

Produktionsanlage für Blutplasmaprodukte

Die Produktionsanlage für Blutplasmaprodukte der Biotest Pharma GmbH besteht aus einem Produktionsgebäude und einer Energiezentrale für Medien und Energien (Dampf, Kühlwasser). Hier wurden parallel Framax Xlife und Framax Xlife plus eingesetzt. Die Schalung wurde bis 7,35 m aufgestockt und in Kombination mit einer Kletterschalung verwendet. Im direkten Vergleich hat Framax Xlife plus die größeren Vorteile gezeigt.

Der Profi

„Anfangs war ich etwas skeptisch. Die Schnelligkeit des FXP-Systems und das Einsparen einer Arbeitskraft haben mich jedoch begeistert. Die Handhabung und das Betonergebnis sind

einfach top.“ Polier Steve Fitze

Ort: Dreieich, Deutschland Bauausführung: Klebl Baulogistik GmbH, Neumarkt Umbauter Raum: ca. 180.000 m³ Bruttogeschossfläche: ca. 29.000 m² Bauzeit Rohbau: 10 Monate

Projektlösung:

• im UG für 7,28 m Betonierhöhe aufgestockt aus Elementen 3,30 m, 2,70 m und 1,35 m (liegend) • Kern 1 mit Framax Xlife geklettert, Kern 2 mit

Framax Xlife plus zeigte den Unterschied im direkten Vergleich • im Mittel über die Einsatzdauer Einsparung von 1 Arbeiter

Produkte im Einsatz:

Framax Xlife plus, Framax Xlife, Framax-Ausschalecke I, Kletterschalung MF240

Herausforderung:

• Bau zweier Ortbetonbauwerke mit bis zu 7,28 m Betonierhöhe und Klettereinsätzen in zwei Treppenhauskernen
