La zona de estudio tiene una historia estructural compleja y se vio afectada por cuatro grandes episodios de deformación. Structural analysis and 3D modeling

Por / By : Laura Beatriz Sánchez Flores, Shankar Mitra; Rolando H. Peterson R y Kurt J. Marfurt The study area has a complex structural history and was affected by four major deformation episodes.

El estudio abordó el análisis estructural y modelización 3D de un yacimiento naturalmente fracturado en el sur del Golfo de México.

Los carbonatos fracturados representan más del 85% de la producción de hidrocarburos en México. Un gran número de los campos productores se encuentran en la Cuenca de Campeche dentro de los carbonatos del Jurásico Superior Kimmeridgiano y Cretácico.

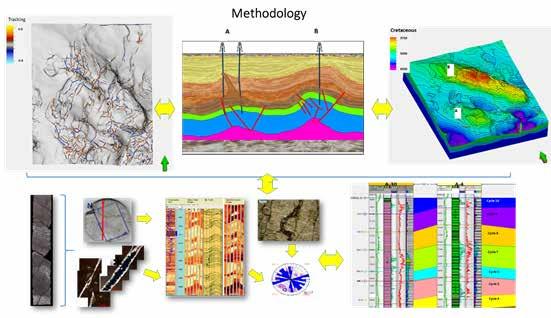

En este estudio, utilizamos núcleos, secciones delgadas, registros de imágenes, petrofísica y datos sísmicos 3D para mapear las fracturas dentro de un marco estructural y estratigráfico.

La interpretación estructural del volumen de datos sísmicos 3D migrados en profundidad revela dos estructuras de interés, denominadas «A» y «B». Cartografiamos el Cretácico Superior, el Kimmeridgiano del Jurásico Superior, el tope y la base de la sal autóctona.

Estos mapas, junto con secciones transversales verticales para representar la geometría de las dos estructuras, proporcionaron una estimación de la edad de los eventos de deformación.

Durante el estudio, el análisis integrado de fracturas mostró los conjuntos de fracturas abiertas, siendo la tendencia preferente NE-SW. Utilizamos este modelo estructural y el volumen de impedancia de ondas para propagar las propiedades petrofísicas de la formación cretácica.

La zona de estudio tiene una historia estructural compleja y se vio afectada por cuatro grandes episodios de deformación. Extensión gravitacional del Jurásico (1) superior al Cretácico tardío, formando roll-overs en la estructura A y almohadillas de sal en la estructura B; (2) compresión del Eoceno-Oligoceno; y (3) compresión del Mioceno medio-principios del Plioceno, ambas formando pliegues de desprendimiento con fallas, y (4) extensión del Mioceno tardío al reciente.

Durante el estudio, la extensión durante el episodio 1 y la compresión durante los episodios 2 y 3 fueron críticas para la formación de trampas estructurales y estratigráficas; The study addressed the structural analysis and 3D modelling of a naturally fractured deposit in the southern Gulf of Mexico.

Fractured carbonates account for more than 85% of hydrocarbon production in Mexico. A large number of the producing fields are located in the Campeche Basin within the carbonates of the Late Jurassic Kimmeridgiano and Cretaceous.

In this study, we use cores, thin sections, image records, petrophysics, and 3D seismic data to map fractures within a structural and stratigraphic framework.

The structural interpretation of the volume of 3D seismic data migrated in depth reveals two structures of interest, called ‘A’ and ‘B’. We mapped the Late Cretaceous, the Kimmeridgiano of the Late Jurassic, the stop and the base of the native salt.

These maps, along with vertical cross sections to represent the geometry of the two structures, provided an estimate of the age of deformation events.

During the study, integrated fracture analysis showed open fracture sets, with the preferred NE-SW trend being. We use this structural model and wave impedance volume

aplicando el análisis integral de fracturas al Cretácico, encontramos que las tendencias de las fracturas abiertas son transversales y longitudinales a las estructuras.

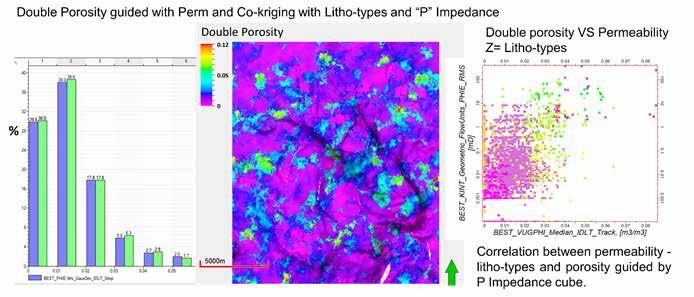

El conjunto transversal de fracturas tiene la mejor conductividad y es paralelo a la tensión de compresión horizontal máxima actual. La distribución petrofísica en 3D indica una buena correlación entre la porosidad, la permeabilidad y la impedancia P, realzando las zonas fracturadas más productivas.

En el estudio la interpretación de la geometría estructural, las orientaciones de las fallas y la distribución de las fracturas relacionadas; se llevó a cabo en dos estructuras (A y B) en la Provincia Salina del Golfo Sur (SGSP) en la Bahía de Campeche, México.

Las estructuras, en tanto, tienen una historia estructural compleja y experimentaron afectaciones por cuatro grandes episodios de deformación:

La extensión gravitacional del Jurásico superior (1), a principios del Cretáceo, D1, que formó roll-overs en la estructura «A» y almohadillas de sal en la estructura «B»; (2) la compresión del Eoceno-Oligoceno (D2), seguida de (3) la compresión del Mioceno medio-superior (D3), ambas resultando en la formación de pliegues de desprendimiento con fallas; y (4) la extensión del Mioceno tardío a reciente (D4).

Se aplicó el análisis de fracturas a los yacimientos del Cretácico. Se integraron núcleos, secciones delgadas y datos de registro de imágenes. Según las mediciones de las fracturas, el Cretácico Medio presentó la mayor densidad de fracturas.

Las tendencias de las fracturas abiertas fueron transversales y longitudinales a las estructuras «A» y «B». Las dos direcciones abiertas se formaron debido a la extensión durante los episodios compresivos D2 y D3.

El conjunto de fracturas transversales tiene la mejor conductividad en el área de estudio. Estos conjuntos de fracturas abiertas son paralelos a algunas de las fallas normales del Terciario (D4), y al esfuerzo de compresión horizontal máximo actual; lo que sugiere que esta tendencia de fractura posee la mejor probabilidad de estar abierta. to propagate the petrophysical properties of the Cretaceous formation. The cross-sectional fracture assembly has the best conductivity and is parallel to the current maximum horizontal compression stress. The 3D petrophysical distribution indicates a good correlation between porosity, permeability and P impedance, highlighting the most productive fractured areas.

In the study the interpretation of structural geometry, the orientations of failures and the distribution of related fractures; it was carried out in two structures (A and B) in the Salina del Golfo Sur Province (SGSP) in the Bay of Campeche, Mexico.

The structures, meanwhile, have a complex structural history and experienced affectations from four major deformation episodes:

The gravitational extension of the upper Jurassic (1), in the early Cretaceous, D1, which formed roll-overs in the structure “A” and salt pads in structure “B”; (2) compression of the Eocene-Oligocene (D2), followed by (3) compression of the middle-upper Miocene (D3), both resulting in the formation of faulty detachment folds; and (4) the extension of the late miocene to recent (D4).

Fracture analysis was applied to Cretaceous deposits. Cores, thin sections, and image log data were integrated. According to fracture measurements, the Middle Cretaceous had the highest density of fractures.

Trends in open fractures were transverse and longitudinal to structures “A” and “B”. The two open directions were formed due to the extension during the compressive episodes D2 and D3.

The set of transverse fractures has the best conductivity in the study area. These open fracture sets are parallel to some of the tertiary’s normal faults (D4), and to the current maximum horizontal compression effort; suggesting that this fracture trend has the best chance of being open.
