9.0 I sistemi FertilRoof

6.0

FOCUS

Profili metallici e Fascie di zavorramento

Nelle coperture verdi, soprattutto estensive, in particolare nelle zone perimetrali esposte alla depressione aspirante del vento, devono essere predisposte fasce di zavorramento in materiale inerte. La larghezza minima abitualmente prevista è di 50 cm, tuttavia occorre porre attenzione alla carica di vento presente in ogni specifico areale secondo quanto definito dalle norme vigenti e di conseguenza valutare eventualmente o un incremento dello spessore dello strato colturale, o un aumento della larghezza. La mancanza di una zavorratura ben dimensionata causa infatti sollevamento della stratigrafia e danneggiamento dell’impermeabilizzazione. In generale, in corrispondenza dei corpi emergenti (risvolti perimetrali, supporti lucernari, ecc.) possono essere posizionate fasce di servizio e protezione, anche’esse di almeno 50 cm di larghezza. Questo valore si può ridurre del 30% per coperture con parapetti di altezze pari ad almeno 50 cm. Nell’ambito di coperture, che ospitano il solare termico, o l’elettrovoltaico, è necessario predisporre fasce protettive attorno e sotto i dispositivi, che assolvono prioritariamente una funzione antincendio. I materiali idonei per lo zavorramento non devono essere posizionati sopra lo strato colturale, ma sopra lo strato drenante o di protezione. Il loro coefficiente di deflusso è mediamente pari a 0,70. La realizzazione di fasce di zavorramento e di servizio può avvenire con svariati materiali lapidei. Nel caso di utilizzo di ghiaia, questa deve essere tonda e lavata. I materiali meglio adatti sono i ciottoli, in varie dimensioni, colorazione e formato di confezionamento. A seconda del connotato estetico che si vuol dare all’intervento, è possibile scegliere in una rosa di materiali, caratterizzati da un differente profilo economico. Tuitti i materiali sono disponibili in sacconi (Big Bags). Alcuni, sono disponibili anche in sacchetto di polietilene da kg 20,0. La separazione delle fasce di zavorramento dalla stratigrafia avviene tramite profili metallici appositamente progettati per fungere da barriera durevole, ma al contempo tali da consentire il drenaggio. Questi profili sono disponibili in verghe lineari della lunghezza di 3,0 m, facimente giuntabili mediante clip e tagliabili all’occorrenza. La giunzione angolare ad angolo retto (90°) è possibile tramite appositi elementi di raccordo. Sono inoltre disponibili pozzetti d’ispezione della funzionalità idraulica delle coperture per il posizionamento perimetrali (a 3 flange), oppure centrale (a 4 flange). Tutta la componentistica metallica descritta è normalmente realizzata in Alluminio 1050 H24, in spessore 1,5 mm. A richiesta, può essere costruita in acciaio inox, oppure con diverso spessore. Sempre a richiesta, è possibile la fornitura dei profili pretagliati, per il più facile e semplice montaggio.

Tipologia di profili metallici disponibili

Lunghezza (mm) Altezza (mm) Larghezza (mm) Impiego suggerito

3.000 100 80 coperture estensive

3.000 150 100 coperture estensive o estensive di spessore potenziato (es. tappeto erboso - strato 150 mm). Questo profilo permette un duplice senso di posa

3.000 250 200 Coperture intensive

3.000 230 -

Carter di protezione della guaina per coperture estensive ed intensive

Elemento angolare di raccordo per profili H 80 - L 100, H 100 - L 150, oppure H 250 - L 200, in Alluminio H24, spessore 1,5 mm. Consente la giunzione a 90° dei profili lineari, mediante clip e piastrina in alluminio H14 (Cod. Art. 06460L000005)

Cod Art. 06460L000009

Pozzetto canalizzato 250 x 250 mm - H 100 mm completo di base a 4 flange e di coperchio. Adatto come chiusino di ispezione della stratigrafia per posa lungo canalizzazioni di scarico centrali

Cod Art. 06460L000008

Pozzetto canalizzato 250 x 250 mm - H 100 mm completo di base a 3 flange e di coperchio. Adatto come chiusino di ispezione della stratigrafia per posa lungo canalizzazioni di scaricoperimetrali

Cod Art. 14860

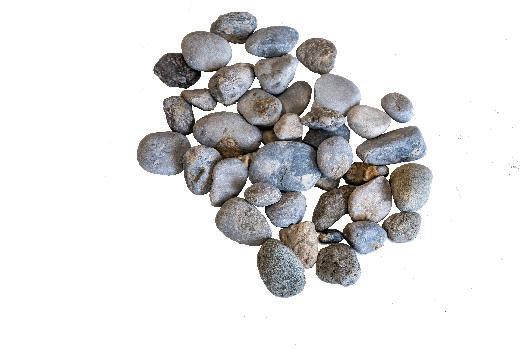

Ciottolo naturale di fiume misto in granulometria 15-25 mm. La soluzione più economica per la realizzazione delle fasce di zavorramento. Disponibile nei seguenti formati:

Sfuso Big Bags da 500 kg Big Bags da 1.500 kg ☑ ☑ ☑

Sacchetti da kg 20

Cod Art. 14860

Ciottolo di marmo di colorazione chiara, in granulometria 15-25 mm. Offre il vantaggio di un costo non eccessivo ed una colorazione chiara, per un buon risultato estetico della copertura. Disponibile nei seguenti formati:

Sfuso Big Bags da 500 kg Big Bags da 1.500 kg ☑ ☑ ☑

Sacchetti da kg 20

Cod Art. 14860

Ciottolo esotico di colore bianco Carrara, in granulometria 15-25 mm. La soluzione esteticamente di maggior pregio. Disponibile nei seguenti formati:

Sfuso Big Bags da 500 kg Big Bags da 1.500 kg Sacchetti da kg 20 ☑ ☑ ☑ ☑

7.0

FOCUS

Geotessili non tessuti

Nella posa dei sistemi Fertilroof, la prima operazione da eseguire è la protezione della guaina impermeabilizzante presente sulla copertuura (membrana bituminosa UNI EN 13707, polioleofinica o di PVC UNI EN 13956). Questa operazione deve essere eseguita subito dopo l’esecuzione dei collaudi dell’elemento di tenuta. Il collaudo può essere effettuato mediante apposita strumentazione, o più semplicemente per allagamento con uno spessore d’acqua minimo di 3 cm, che deve essere mantenuto per un minimo di 48 ore. Accertata l’assenza di difetti nel sistema impermeabilizzante è necessario proteggerlo da possibili danneggiamenti durante la posa degli ulteriori elementi della stratigrafia. Allo scopo, viene utilizzato un geotessile non tessuto agugliato e termofissato, normalmente in propilene multicolore, in spessore variabile a seconda del grado di protezione desiderato (solitamente 500 - 800 g m-2). Questo feltro è particolarmente funzionale nel ridurre le sollecitazioni della guaina dovute al carico soprastante, in particolare nei punti di contatto con gli elementi drenanti e di accumulo idrico. La caratteristica che viene richiesta a questo componente è la capacità di resistere a carichi statici o dinamici, sia durante l’installazione, sia durante la vita della copertura, allo scopo di esercitare protezione. Essendo il carico variabile in funzione della stratigrafia costruita, è opportuno determinarlo con esattezza, in modo da individuare lo spessore e le caratteristiche meccaniche più idonee tra quelle dei geotessili a disposizione. Questo geotessile possiede anche proprietà idrauliche di particolare utilità, avendo una propria capacità di ritenzione idrica e giocando quindi un ruolo non indifferente nella funzionalità degli interi sistemi, descrittà dal coefficiente di deflusso. Un secondo geotessile non tessuto impiegato nei sistemi FertilRoof, è il tessuto filtrante. La sua funzione, come recita la definizione stessa, è quella di filtro, per impedire il passaggio di particelle fini dallo strato colturale verso l’elemento di drenaggio, al fine di mantenere nel tempo la funzionalità del sistema. L’elemento deve conservare comunque una permeabilità all’acqua superiore a 0,3 cm/s, misurata in accordo alla norma DIN 18035. L’elemento filtrante deve permettere la penetrazione degli apparati radicali.

Principali vantaggi dei geotessili Fetilroof

Elevata resistenza meccanica Resistenza alla degradazione biologica Alta permeabilità all’acqua Resistenza al fuoco Leggerezza Qualità controllata e documentata

Cod Art. 6B08500500200 (T 500) Cod Art. 8B14500800200 (800)

TESSUTO DI PROTEZIONE MECCANICA DELLA GUAINA - STRATUM 500-800

Descrizione Geotessile nontessuto agugliato Composizione Polipropilene multicolore

Caratteristiche fisiche

Massa areica g m-2

500 - 800 Spessore a 2 kPa mm 3,0 - 5,0

Caratteristiche meccaniche

Resistenza al carico longitudinale MD kN m-2 12,0 - 19,0

Resistenza al carico longitudinale CMD kN m-1

12,0 - 19,0 Allungamento a carico massimo longitudinale MD % 70 - 70 Allungamento a carico massimo trasversale CMD % 70 - 70 Resistenza al punzonamento statico CBR kN m-1

Caratteristiche idrauliche

2,1 - 3,3

Apertura caratteristiche O90 nm 70 Permeabilità al piano Vih50 l s-1 m-2

Dati logistici

24 - 15

Tipo di imballo rotolo 2 x 25 m

Cod Art. 8FU1000155200 (Rotoli h 200 cm) Cod Art. 8FU1000155300 (Rotoli h 300 cm)

TESSUTO FILTRANTE TECNOGEO TP 12

Descrizione Geotessile nontessuto agugliato e termofissato Composizione Polipropilene alta tenacità stabilizzato UV, bianco

Caratteristiche fisiche

Massa areica g m-2

155 Spessore a 2kPa mm 1,1

Caratteristiche meccaniche

Resistenza al carico longitudinale MD kN m-1 12

Resistenza al carico longitudinale CMD kN m-1

12 Allungamento a carico massimo longitudinale MD % 45 Allungamento a carico massimo trasversale CMD % 55 Resistenza al punzonamento statico CBR kN m-1

Caratteristiche idrauliche

2

Apertura caratteristiche O90 nm 75 Permeabilità al piano Vih50 l s-1 m-2

Dati logistici

80

Tipo di imballo rotolo 2 -3 x 150 m

8.0

FOCUS

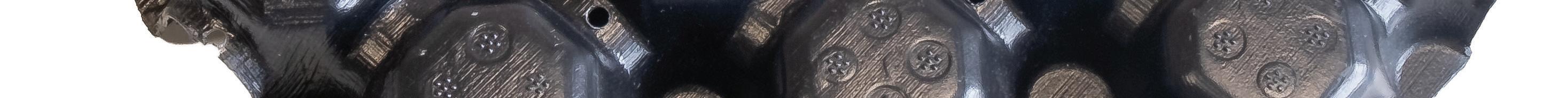

Pannelli accumulo e drenaggio

L’elemento di accumuo/drenaggio idrico è fondamentale per la buona riuscita della copertura verde. Gli effetti del Climate change, con intensificazione delle precipitazioni e l’incremento dei fabbisogni per il drenaggio dei sistemi urbani richiedono solizioni tecniche di comprovata efficacia. Il deflusso dell’acqua deve essere governato in modo da garantire, al contempo, la costituzione di una riserva idrica, necessaria al mantenimento della vegetazione. Se essa è normalmente poco tollerante ai ristagni idrici, è altrettanto vero che, soprattutto in mancanza di impianto di irrigazione, come spesso accade negli inverdimenti di tipo estensivo, dipende fisiologicamente dall’esistenza di una riserva d’acqua. I sistemi per verde pensile FertilRoof utilizzano appositi elementi preformati in materiale plastico riciclato, che assommano entrambe le funzioni fondamentali: il drenaggio e l’accumulo idrico. I pannelli preformati offrono molti vantaggi rispetto ai materiali sfusi. Hanno una buona resistenza alla compressione e possono essere utilizzati per realizzare un drenaggio continuo, costituendo un basamento ininterrotto anche al di sotto di pavimentazioni ed altri elementi strutturali, per una maggior libertà di progettazione. Con questa modalità, la copertura potrà essere considerata come un’unica piastra realizzata direttamente sulla struttura portante, assicurando una maggior affidabilità dell’impermeabilizzazione ed evitando aggetti di sottofondazioni e supporti, che possono essere realizzati al di sopra degli elementi preformati. Le capacità di accumulo e drenaggio idrico degli elementi preformati sono conseguenza diretta della loro geometria costruttiva. In funzione della tipologia di copertura da realizzare è quindi possibile la scelta dell’elemento più interessante, per l’andamento climatico dei luoghi di installazione e per le specie vegetali di cui si prevede alla messa a dimora. Sono disponibili due tipologie di pannello per le coperture estensive e due tipologie per quelle intensive. I pannelli si differenziano per caratteristiche meccaniche tecnologia di costruizione e modalità di posa.

Nella fattispecie, sono disponibili stuoie bugnate, in fogli di grande dimensione, caratterizzati da una relativa flessibilità e contraddistinti da una maggiore produttività per le operazioni di posa. Oppure, si può optare per soluzioni più robuste, resistente a carichi superiori, realizzate con pannelli agganciabili, di dimensioni inferiori, che prestano però il fianco ad una minor produttività delle operazioni di posa.

Alcuni degli elementi preformati presentano il vantaggio di un duplice verso di posa. Scegliendo il lato di base il medesimo elemento preformato, può avere una duplice capacità di accumulo ed anche un duplice effetto drenante

Cod Art. 14868

Cod. Art. FDRAIN502

Cod Art. FDRAIN 506

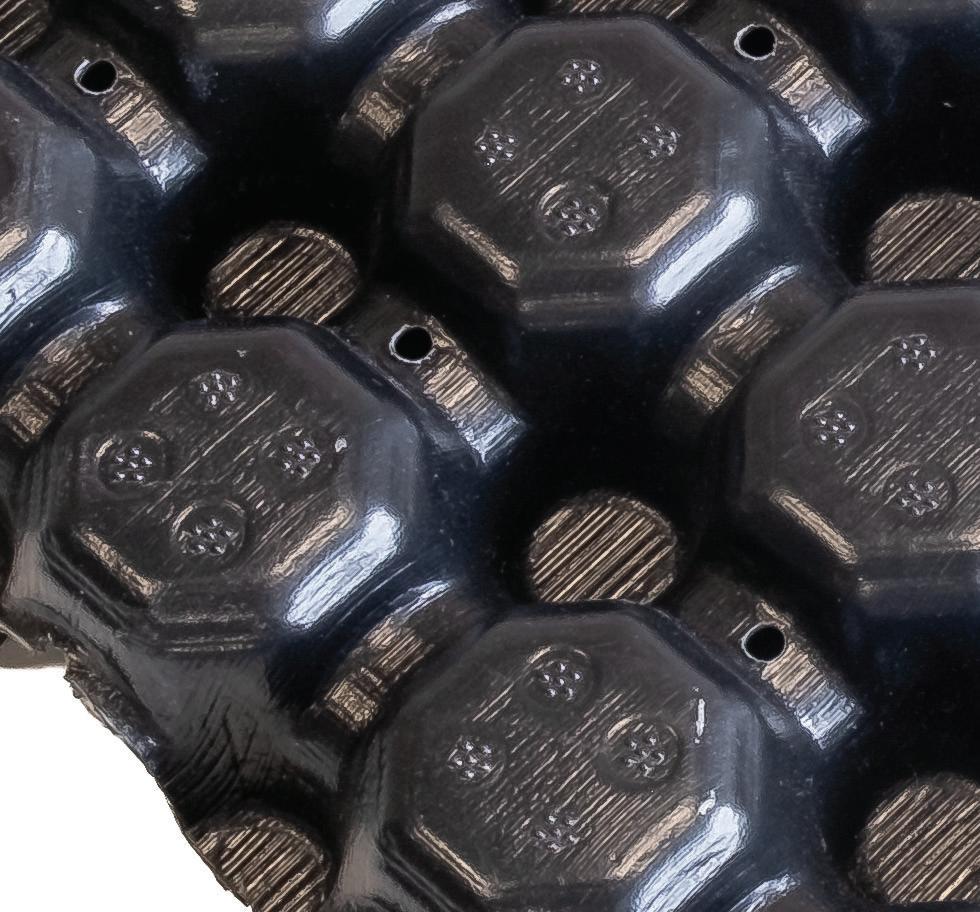

PANNELLO DI ACCUMULO IDRICO E DI DRENAGGIO FKD25 - CE-1213-CPD-4265

Composizione Polietilene (HDPE) riciclato Peso Kg m-2 1,35 Dimensioni pannello cm 100,0 x 200,0 x 2,5 Profondità nominale mm 25 Resistenza massima alla compressione (vuoto) kN m-1

Resistenza massima alla compressione (pieno) kN m-1 200 175

Capacità di drenaggio (con p=2%) l s-1 m-2 1,41

Capacità di accumulo idrico l m-2 2,5

Quantità pz 350

Superficie m2

700 Da utilizzare su verde estensivo. Adatto per tetti con costruzione monostrato o multistrato e come sottofondo a superfici calpestabili con sottostruttura > 60 mm. Adatto per l’uso su tetti rovesci

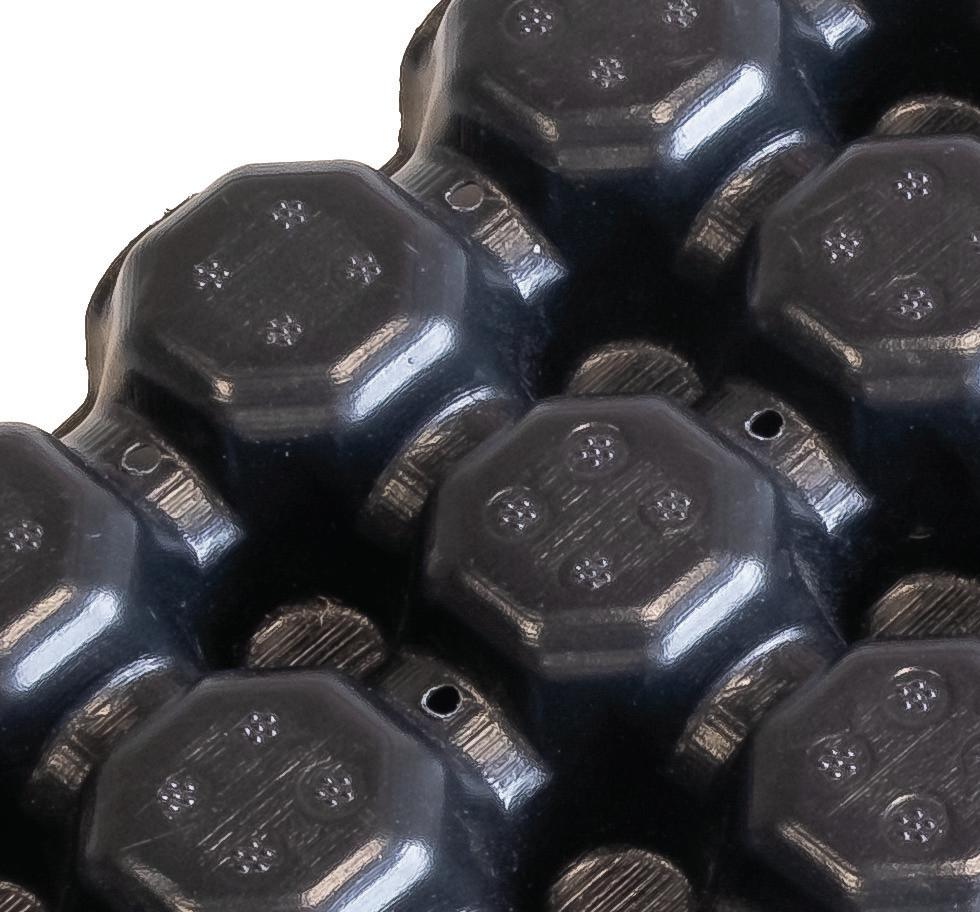

PANNELLO DI ACCUMULO IDRICO E DI DRENAGGIO FKD40 - CE-1213-CPD-4265

Composizione Polietilene (HDPE) riciclato Peso Kg m-2 2,30 Dimensioni pannello cm 100,0 x 200,0 x 4,0 Profondità nominale mm 40 Resistenza massima alla compressione (vuoto) kN m-1

Resistenza massima alla compressione (pieno) kN m-1 144 280

Capacità di drenaggio (con p=2%) l s-1 m-2

Capacità di accumulo idrico l m-2 2,31 6,7

Quantità pz 300

Superficie m2 600 Adatto per tetti verdi estensivi con struttura a strati maggiorata (tetto naturale fino a 250 mm), oppure per tetti verdi intensivi con struttura fino a 300 mm. Adatto per lunghi percorsi di deflusso, grazie alle elevate prestazioni di drenaggio

PANNELLO DI ACCUMULO IDRICO E DI DRENAGGIO DRAINROOF 25

Composizione Polipropilene rigenerato Peso Kg m-2 2,56 Dimensioni pannello cm 50,0 x 50,0 x 2,5 Profondità nominale mm 25 Resistenza massima alla compressione (vuoto) kg m-2 3.200 Volume di deflusso 17,2 Superficie drenante cm2 m-2

Capacità di accumulo idrico l m-2 547 1,32

Quantità pz 1.440

Superficie m2

360 Adatto per tetti verdi estensivi e come sottodondo a superficie calpestabili. Resistente ad alti carichi

PANNELLO DI ACCUMULO IDRICO E DI DRENAGGIO DRAINROOF 60

Composizione Polipropilene rigenerato Peso Kg m-2 4,00 Dimensioni pannello cm 50,0 x 50,0 x 6,0 Profondità nominale mm 60 Resistenza massima alla compressione (vuoto) kg m-2 6.000 Volume di deflusso 40 Superficie drenante cm2 m-2 318

Capacità di accumulo idrico l m-2

12 Quantità pz 720 Superficie m2 180

Adatto per tetti verdi intensivi. Resistente ad alti carichi. Può essere prevegetato a comporre un sistema modulare di copertura verde pronata alla posa
