Technical Details Technische Hinweise

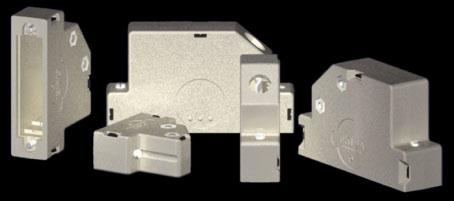

Plastic Hoods with Low Hood Body

Kunststoffhauben mit niedriger Bauform

Product Description Produktbeschreibung

Angled Cable Outlet Abgewinkelter Kabelausgang

Product Strengths n Innovative lid locking system n Excellent EMV schielding n Safe cable clamping n Variable plug-assembly

Characterized by Your benefits n Easy assembly through snap-in system n Lid screws not required n EMV shielding with metalized plastic hood n Firm cable clamping screw connection with captive pre-mounted screw nut n Connector with front and back assembly n Variable latching assembly n Can be used in conjuction with locking screw or knurled thumb screw, slide locks n Variable installation position n 3 indents for positioning when installing hoods

Reference: Approved as standard product by the markt leader of automatization n Simple, rapid and secure assembly with captive locking devices n Fail-safe application in electrical devices and systems n Stable cable-clamping even for robust applications n Space-saving interior n Application specific connector locking devices n Connector position can be checked during assembly

Darunter verstehen wir

Produktstärken n Innovatives Deckel-VerriegelungsSystem n Montageerleichterung durch Verrasten der beiden Haubenhälften, n keine Deckelverschraubung notwendig n Sehr gute EMV-Abschirmung n EMV-Schirmung durch metallisierte Kunstoffhaube n Sichere Kabelklemmung n Feste Kabelklemmverschraubung durch unverlierbare vormontierten Muttern n Variabler Steckermontage n Stecker innen- und außenliegend n Variabler Verriegelungsmontage n Verwendbar mit Verriegelungs- oder Rändelschrauben, Gleitverschluss n Einbaulage kontrollierbar n 3 Tastnoppen zur Lageorientierung beim Stecken der Haube

Referenzen: Vom Marktführer Automatisierungstechnik als Standardprodukt freigegeben

Das bringt Ihnen n Einfache, schnelle und sichere Montage mittels unverlierbaren Rastelement n Störungssicherer Einsatz in elektrischen Systemen und Anlagen n Stabile Kabelklemmung auch unter robusten Einsätzen n Platzgewinnung im Innenraum n Anwendungsspezifische Steckerverriegelung n Steckerlagekontrolle bei der Montage

Connector internal mounted Stecker innenliegend montiert view of the hood without lid

Ansicht der Haube ohne Deckelseite

Connector exterior mounted Stecker außenliegend montiert

Example for mounting:

Connector in the hood with locking screw FVS1/5-4368 and female screw locks F-GSCH1/5-K173 mounted

Montagebeispiel: Stecker mit Verriegelungsschraube FVS1/5-4368 und Sechskantbolzen F-GSCH1/5-K173 in der Haube montiert

Example for mounting:

Connector outside on the hood with threaded insert 4-40 FKI and female screw locks F-GSCH1/5-K133 mounted

Montagebeispiel: Stecker mit Einlegemutter 4-40 FKI und Sechskantbolzen F-GSCH1/5-K133 außen an der Haube montiert
