Social Club PLAYA NUEVA REP.ROMANA,DOM Ángel Junior de Paula (2020-0624)
Índice Introducción 03 Ubicación 04 Mater Plan 05 Dimensiones del terreno 06 Referentes Internacionales 07 15 Referentes de Función 16 Referentes de materialidad 17 Referentes de escala 18 Programa de Áreas 19 Cualificación de Áreas 20 21 Cuantificación de áreas 22 23 Concepto Arquitectónico 24 27 Zonificación 28 29 Estratificación 30 Esquema de Planta 31 32 Planta Arquitectónica 33 34 Secciones 35 36 Elevaciones 37 Moodboart Materiales 38 39 Render 40
(Opinión personal)
Qué es un Social Club?
Desde mi punto de vista un social club es un lugar donde distintas personas comparten algún o varios interés que tienen en común. Un social club busca cumplir con las necesidades de sus miembros y servir al interés común y social
.
Ubicación Playa Nueva Romana Republica Dominicana

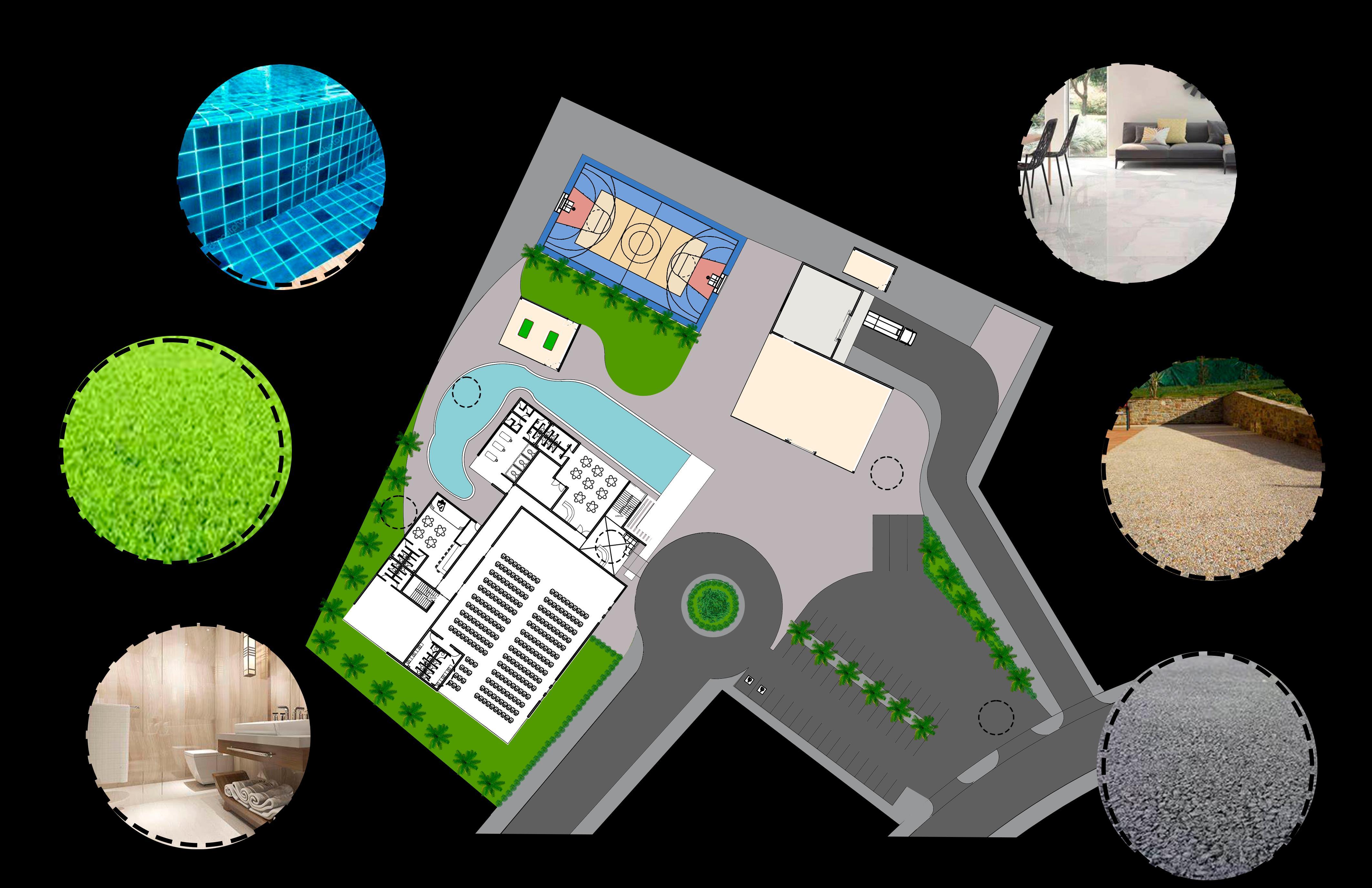

Master Plan
Dimensiones del Terreno 5,768.12 M²
Referentes Internacionales
Casa Club Marbella Milla de Oro de Marbella, España •10 DORMITORIOS. •10 BAÑOS. •2.400 M² CONSTRUIDO. •5.700 M² PARCELA. •USO PRIVADO •CONSTRUIDA EN 1956 •Fundado por Alfonso de Hohenlohe
La propiedad goza de grandes zonas formales de ocio y hasta tiene su propia sala de cine. Además en la planta baja tiene acceso directo a los jardines tropicales y piscina. Su propio spa y zona de fitness con piscina cubierta, gimnasio y sala de juegos.
10 dormitorios suites, la mayoría con un salón y zona de relax dan la sensación de mucho espacio y privacidad para la familia e invitados Una propiedad fabulosa con sensación de hotel de lujo. Club Marbella
Esta residencia magnifica esta situada en primera línea en la Milla de Oro de Marbella con directo acceso a la playa y a tan solo un minuto del Marbella Club Hotel Situado entre 6.000m2 de jardines incluyendo una cancha de tenis iluminada y una casa independiente para el servicio.
Casa
Club el Matador Colina española en Madrid, España EXPOSICIÓNCINE DE ARTE CULTURA USOBIBLIOTECAGENERAL.PRIVADO
Matador constituye en sí mismo un proyecto cultural muy ambicioso que se materializa en las distintas manifestaciones artísticas que se desarrollan en su espacio. Anualmente, el club presenta dos exposiciones únicas comisariadas por prestigiosos curators y constituidas en base a las colecciones particulares de los socios.
El cine, la literatura y la música también son impulsados por los socios del club, que han contribuido al acopio de importantes colecciones para cada una de las tres manifestaciones. Giorgio Centi dirige la colección de cinematográfica, centrada en el cine negro. La cineteca del club cuenta con más de 1000 obras que todos los socios pueden visualizar en la sala de proyecciones en sesiones abiertas o individualmente, previa reserva y siempre y cuando no haya actividades programadas en la sala. El Matador
Club
Club Alma Madrid Calle del Príncipe de Vergara, madrid España CAPACIDAD DE 200 A 500 PERSONAS SOLO MUJERES, Y ALGUNOS CarlosFUNDADOUSOHOMBRES.PRIVADOPORJiménez Diaz
ste club parece perfecto para establecerlo como sede de los breaks afterwork debido a la completa agenda de eventos y actividades exclusivas que se ofrecen en este íntimo espacio, al que pueden acceder entre 200 y 500 personas. Las socias tienen la oportunidad de disfrutar del club en compañía de una o dos invitadas con las que les apetezca compartir un rato agradable Alma esta también disponible para la celebración de eventos externos, siempre y cuando el asunto a celebrar y la filosofía de la empresa en cuestión encajen con los principios del club Club Alma Madrid
Este club se encuentra ubicado en una casa palacio sita en un edificio de estilo renacentista construido sobre el antiguo Jardín de la Rosa, junto al Parque del Retiro. A este entorno privilegiado solo pueden acceder mujeres consideradas V.I.P y, tal como reza el lema del propio club, algunos “hombres buenos”
Ibiza Club de Campo Milla de Oro de Marbella, España ENFOQUE AL ÁREA INSTALACIONESDEPORTIVA. DEPORTIVAS. ÁREA RECREATIVA USO PÁCELAPRIVADO6,000 M2
Las instalaciones deportivas del club son inmejorables y muy completas. El pádel es quizá el deporte protagonista, ya que cuenta con un terreno de 3000 m2 en pistas acondicionadas para el juego. Dos de ellas son de muro y el resto acristaladas, contando una de ellas con una grada con capacidad para 150 personas que quieran disfrutar de un partido entre socios o de competiciones regionales, nacionales e internacionales
El club cuenta también con una pista interior para squash y frontón, con siete pistas de tenis y con una pista de fútbol sala. Además, en los jardines hay una piscina disponible para practicar natación o simplemente pasar un buen rato recreativo. Ibiza Club de Campo
Club Madison Desert La Quinta, Estados Unidos Su objetivo es que sus huéspedes se sientan en un ambiente de tranquilidad y serenidad.
Club SuToronto,GraniteCanadáfinalidadesta dirigida al área de trabajo, por lo que busca general un ambiente de tranquilidad .
Referentes Funcionalidad
. Valle de Bravo, México Su objetivo principal es general calidez y tranquilidad a sus huéspedes
Referentes Materialidad Club Social Serendipia natural Santa Cruz de Tenerife, España Fachada cubierta con madera Club adres yalikavak villa Yalikavak, Bodrum, Turquía Fachade cubierta en madera y cerámica. Club Social Las Dunas Islantilla (Huelva Fachada cubierta con madera
Referentes Escala •2.400 M² CONSTRUIDO. •5.700 M² PARCELA. Casa Club Marbella Milla de Oro de Marbella, España •3,000 M² CONSTRUIDO. Ibiza Club de Campo Ibiza, España •PARCELA 6,000 M². Ibiza Club de Campo Ibiza, España
Programa de áreas ESTABLECIMIENTOS • Lobby y recepción • Bar • Restaurante • Supermercado • 2 Coworking • 1 salón multiuso principal • 2 multiusos secundarios • Bar nocturno RECREACION • Área de spa • Cancha de basquetbol • Cancha de voleibol • Piscina • Sala de billar SERVICIOS • Cuarto de seguridad y vigilancia • Cuarto de limpieza • Cuarto de basura • Cuarto eléctrico • Cuarto de maquinas • Parqueos • Baños ESTADIA • Alojamiento para el personal
Cualificación de áreas Lobby y 2RestauranterecepciónBarCoworking 1 salón multiuso principal 2 multiusos secundarios Sala de EspacioBañosAlmacénCocinaCocinaCajaRecepciónSalónBañosExhibidorZonaBarraZonaCubículoesperaderecepciónpublicaprivada(1Damas,1Caballeros)calientefría(1Damas,1Caballeros)detrabajo Baños (1Damas, 1 Caballeros) Espacio multifuncional Baños (1Damas, 1 Caballeros) Espacio multifuncional Baños (1Damas, 1 Caballeros) ESTABLECIMIENTOS Bar Supermercadonocturno Zona BañosExhibidorZonaBarrapublicaprivada(1Damas, 1 Caballeros) Cajas Zona publica Zona AlmacénVestidoresprivada
RECREACION Área de spa Cancha deSalabasquetbolYvoleibolPiscinadebillar Zona húmeda Zona BañosVestidoresseca(1Damas, 1 Caballeros) GradaCancha Almacén Área de duchas BañosPiscina(1Damas, 1 Caballeros) Sala de billar Baños (1Damas, 1 Caballeros) Cuarto de seguridad y vigilancia Cuarto de limpieza Cuarto de basura Cuarto eléctrico Cuarto de maquinasParqueos SERVICIOS Cuarto de paneo y monitoreo ParqueosPlantaCuartoDepositoAlmacéneléctricoeléctrica Alojamiento para el personal ESTADIA Sala de CocinaHabitacionesestar baño Cualificación de áreas
Cuantificación de áreas Lobby recepcióny ( 30 M² ) Bar ( 54 M² ) Restaurante ( 150 M² ) 2 Coworking ( 46 M² ) salón multiuso principal ( 630 M² ) multiusos secundarios ( 260 M² ) multiusos secundarios ( 130 M² ) Sala de espera ( 30 M² ) Cubículo de recepción ( 8 M² ) Zona publica ( 36 M² ) Barra ( 3.5 M² ) Zona privada ( 6 M² ) Exhibidor ( 2.5 M² ) Baños (1Damas, 1 Caballeros) ( 6 M² ) Recepción ( 4 M² ) Zona publica ( 60 M² ) 48 PERSONAS Caja ( 3 M² ) Cocina caliente ( 30 M² ) Cocina fría( 15 M² ) Almacén ( 30 M² ) Baños (1Damas, 1 Caballeros) ( 8 M² ) Espacio de trabajo ( 20 M² X 2 = 40M² ) Baños (1Damas, 1 Caballeros) ( 3 M² X 2 = 6 M² ) Espacio multifuncional ( 600 M² ) 500 PERSONAS Baños (1Damas, 1 Caballeros) ( 30 M² ) Espacio multifuncional ( 240 M² ) 200 PERSONAS . Baños (1Damas, 1 Caballeros) (20 M² ) 6 INODOROS Espacio multifuncional ( 120 M² ) Baños (1Damas, 1 Caballeros) ( 10 M² ) 3 INODORO ESTABLECIMIENTOS Anfiteatro ( 670 M² ) Bar nocturno ( 62 M² ) Supermercado ( 500 M² ) Arena ( 600 M² ) 500 PERSONAS Pódium ( 20 M² ) Camerinos ( 20 M² ) Baños (1Damas, 1 Caballeros) ( 30 M² ) Zona publica ( 36M² ) Barra ( 3.5 M² ) Zona privada ( 8 M² ) Exhibidor ( 2.5 M² ) Tarima ( 6 M² ) Baños (1Damas, 1 Caballeros) ( 3 M² X 2 = 6 M² ) AlmacénVestidoresZonaZonaCajaspublicaprivada
RECREACION Área de spa ( 55 M² ) Cancha de basquetbol Y voleibol ( 504 M² )) Piscina ( 88 M² ) Sala de billar ( 30 M² ) Zona húmeda ( 20M² ) Zona seca ( 15 M² ) Vestidores ( 8 M² ) Baños (1Damas, 1 Caballeros) ( 12 M² ) Cancha ( 420 M² ) Grada ( 84 M² ) Almacén ( debajo de la grada) Área de duchas ( 12 M² ) Piscina ( 60 M² ) Baños (1Damas, 1 Caballeros) ( 16 M² ) Sala de billar ( 24 M² ) Baños (1Damas, 1 Caballeros) ( 6 M² ) Cuarto de seguridad y vigilancia ( 12 M² ) Cuarto de limpieza ( 12 M² ) Cuarto de basura ( 15 M² ) Cuarto eléctrico ( 8 M² ) Cuarto de maquinas ( 4 M² ) Parqueos ( 1,,551M² ) SERVICIOS Paneo y monitoreo ( 8 M² ) Medio Baño ( 4 M² ) Almacén ( 12 M² ) Deposito ( 15 M² ) Cuarto eléctrico ( 8 M² ) Planta eléctrica ( 4 M² ) Parqueos ( 2.5x5 M ) 80 ESTACIONAMIENTOS ( 1,000 M² ) 5 ESTACIONAMIENTOS PARA AUTOBÚS ( 208 M² ) 2 ESTACIONAMIENTOS PARA DISCAPACITADOS ( 37.5 M² ) Alojamiento para el personal ( 31 M² ) ESTADIA Sala de estar ( 9 M² ) Habitaciones ( 12 M² ) Cocina( 6 M² ) Baño ( 4 M² ) Cuantificación de áreas
CONCEPTO
Como chill out es conocido un tipo de música contemporánea que se caracteriza por combinar distintos géneros musicales en un estilo armonioso y relajado. Chill out, como tal, es una expresión propia de la lengua inglesa que significa ‘relajarse’, ‘tranquilizarse’, y que hace referencia, precisamente, a la idea de una música de relajación, de descanso. El chill out se caracteriza por utilizar tempos lentos y sonidos suaves y armoniosos, con melodías sin estridencias ni sobresaltos, y mezclar géneros tan dispares como ópera, tecnho, rock, jazz, música ambiental, flamenco o tango Fuente (significados.com)
QUE ES CHILL OUT?
CONCEPTO Chill Out = Relajación
Tomando como referente a la palmera, esta planta la podemos encontrar en cualquier lugar diseñado para el descanso y la tranquilidad.
CONCEPTO Chill Out = Relajación
La rama de la palmera simboliza la paz, y sus frutos alto , difíciles de alcanzar representa el estatus social para el cual estamos trabajando, en este caso es Playa Nueva Romana.
CONCEPTO Chill Out = Relajación
LEYENDA Lobby 1 Bar 2 Restaurante 3 Coworking 4 salón multiuso principal 5 multiusos secundarios 6 Bar nocturno 7 Supermercado 8 Almacén 9 Área de spa 10 Piscina 11 Billar 12 Cancha de basquetbol y voleibol 13 Servicio 14 Cuarto de basura 15 Parqueos 16 Espejo de agua 17 Áreas Verdes 18 Escaleras 19 1er Nivel 3 7 10 5 6 111 19 19 17 18 18 12 13 89 151416 Zonificación
LEYENDA Lobby 1 Bar 2 Restaurante 3 Coworking 4 salón multiuso principal 5 multiusos secundarios 6 Bar nocturno 7 Supermercado 8 Almacén 9 Área de spa 10 Piscina 11 Billar 12 Cancha de basquetbol y voleibol 13 Servicio 14 Cuarto de basura 15 Parqueos 16 Espejo de agua 17 Áreas Verdes 18 Escaleras 19 2do Nivel 4 2 5 6 1 19 Zonificación
Estratificación Salón Multiusos Principal Lobby Recepcióny Coworking Escaleras SalónPrincipalMultiusosBañosBañosBaños Escaleras Coworking Salón secundarioMultiusos Restaurante Baños Baños 3m 4m 3m 4m 3m 4m A A B B C C
LEYENDA Lobby 1 Bar 2 Restaurante 3 Coworking 4 salón multiuso principal 5 multiusos secundarios 6 Bar nocturno 7 Supermercado 8 Almacén 9 Área de spa 10 Piscina 11 Billar 12 Cancha de basquetbol y voleibol 13 Servicio 14 Cuarto de basura 15 Parqueos 16 Espejo de agua 17 Áreas Verdes 18 EscalerasCocinaBaños19BC 1er Nivel 3 7 10 5 6 111 19 19 17 18 1812 13 89 151416 Esquema de Planta B B B BB C
LEYENDA Lobby 1 Bar 2 Restaurante 3 Coworking 4 salón multiuso principal 5 multiusos secundarios 6 Bar nocturno 7 Supermercado 8 Almacén 9 Área de spa 10 Piscina 11 Billar 12 Cancha de basquetbol y voleibol 13 Servicio 14 Cuarto de basura 15 Parqueos 16 Espejo de agua 17 Áreas Verdes 18 Escaleras 19 2do Nivel 4 3 5 6 1 19 19 Esquema de Planta
LEYENDA Lobby 1 Bar 2 Restaurante 3 Coworking 4 salón multiuso principal 5 multiusos secundarios 6 Bar nocturno 7 Supermercado 8 Área de spa 9 Piscina 10 Billar 11 Cancha de basquetbol y voleibol 12 Almacén 13 Servicio 14 Cuarto de basura 15 Parqueos 16 Planta Arquitectónica 1er Nivel 5 1 3 6 7 8 9 10 11 12 13 14 15 16
LEYENDA Lobby 1 Bar 2 Restaurante 3 Coworking 4 salón multiuso principal 5 multiusos secundarios 6 Gym 7 Bar nocturno 8 Supermercado 9 Recreación infantil 10 Área de spa 11 Piscina 12 Billar 13 Cancha de basquetbol y voleibol 14 Almacén 15 Servicio 16 Cuarto de basura 17 Parqueos 18 2do NivelPlanta Arquitectónica
Sección A-A LosaFinoAntepechodeHormigón Armado Piso RellenoLasaPorcelanatoHormigóncompacto Terreo Natural
Sección B-B LosaFinoAntepechodeHormigón Armado Piso TerreoRellenoLasaPorcelanatoHormigóncompactoNatural
Elevaciones
PorcelanatoPorcelanatoCerámica para piscinas concreto Asfalto Césped
Muro de Block Roble Piedra Caliza Muro Cortina ( Cristal )
