El Cerramiento - Edición 41 - Julio 2023

Vidrio Satinado para diseñar espacios con Luz y Privacidad

El

Disponible en tres modelos

Mosaico

Natura

Linear

Aprende más de Pavia Lux®, escanea el código para ir al video

Vidrio de Seguridad al Templarse

La revista

[El Cerramiento]

nace con el objetivo de ayudar a difundir las labores de la asociación y servir a la profesionalización del sector, compartiendo con el mercado los nuevos avances y noticias relacionadas con el cerramiento arquitectónico en el mundo.

PUBLICACIÓN TRIMESTRAL

EDICIÓN 41 - JULIO 2023

[El Cerramiento] es una revista publicada por la Asociación Mexicana de Ventanas y Cerramientos, A.C. (AMEVEC)

José Manuel Barceló PRESIDENTE AMEVEC

Portada: Torre Vía Libertad, Guadalajara, Jalisco

Arquitectura: Arq. Paulino Restelli /

Rehabilitación: SPRB Arquitectos

Fotografía: Rosendo de la Torre

CONSEJO EDITORIAL AMEVEC

José Manuel Barceló - GIMÉNEZ GANGA MÉXICO

Rosendo de la Torre - SIMPLEYFÁCIL

Alberto López - TUNALITEC

Nelson Hernández - CUPRUM

Guillermo de la Peña - HERRAJES EUROPEOS

Raúl Briano - KINETIC

René Macías - DIALUC

Camilo Rincón - SOMFY MÉXICO

Fernando Quintana - VENTANAS EXCLUSIVAS

EDICIÓN ELECTRÓNICA

www.elcerramiento.mx

SUSCRIPCIONES AL BOLETIN ELECTRÓNICO

revista@elcerramiento.mx

VENTAS PUBLICIDAD Y SALÓN AMEVEC

Lic. Antonio Alejandre Avellaneda

Tel. (55) 4992-1382

antonio.alejandre@amevec.mx

El contenido de los anuncios publicitarios, publireportajes y los artículos son responsabilidad exclusiva de sus autores. Se prohíbe la reproducción total o parcial del material contenido en esta revista, por cualquier medio mecánico o electrónico, sin permiso por escrito. Registro de título y certificado de licitud en trámite.

La construcción sustentable ha pasado de ser una tendencia discursiva a una práctica necesaria como resultado de una clara percepción de los individuos de las consecuencias del calentamiento global y el efecto invernadero en nuestras vidas y en especial en nuestros hogares y lugares de trabajo.

La última ola de calor que hemos vivido este pasado junio en prácticamente toda la geografía mexicana nos ha mostrado hasta qué punto carecemos de condiciones en nuestras viviendas para poder convivir con estos cambios cada día más presentes en nuestras vidas. En respuesta a ello resulta imperativo buscar soluciones que puedan ayudarnos a limitar la incidencia solar directa sobre la envolvente de los edificios ya construidos, además de, desarrollar medidas que puedan tener este mismo efecto desde la concepción del proyecto. Ante esto, la protección solar se presenta como una opción práctica e indispensable, tristemente menospreciada por muchos profesionales.

La protección solar y la administración de sombras es uno de los recursos más eficientes para la regulación de la temperatura de los edificios. Una disciplina que ha probado a lo largo de la historia ser un factor fundamental para paliar los efectos de la exposición a los rayos UV y que muchos proyectos ignoran o aplican de forma inadecuada renunciando a sus beneficios.

En un mundo donde los recursos energéticos se han venido limitando y encareciendo, la protección solar arquitectónica se define, en sí misma., como una estrategia que

bien concebida puede aliviar la presión sobre la demanda energética actuando directamente sobre el adecuado aprovechamiento de la luz natural, así como, los efectos dañinos implícitos al sobrecalentamiento de las fachadas y los elementos que a ésta se integran. Para ello, deberemos conocer todas las herramientas a nuestro alcance materializadas en productos y tecnologías aplicadas como parte de los avances que han venido influenciando en el desarrollo la industria de la protección solar arquitectónica. Una diversidad de soluciones para el control solar activo o pasivo que plantean diseños cada día más eficientes que integran materias primas y acabados que pueden reducir drásticamente la ganancia térmica, el consumo asociado a la climatización de los espacios y la calidad de la iluminación natural al interior de los edificios.

Para hablar de estos temas y facilitar las conexiones con los profesionales que dominan estas materias la Asociación Mexicana de Ventanas y Cerramientos A.C impulsa la plataforma AMEVEC Solar dentro sus actividades en el marco de Expo CIHAC. Una iniciativa complementaria a las que viene realizando la asociación en este evento para consolidar una plataforma de conocimiento donde los profesionales en esta materia puedan apoyar con sus conocimientos y compromiso el desarrollo del sector de la construcción con criterios de sustentabilidad.

José Manuel Barceló Presidente de AMEVEC

EL SEXTO PRINCIPIO PASSIVHAUS: LOS SOMBREAMIENTOS

EFECTOS DE LA SOMBRA EN FACHADAS

14

LOS BENEFICIOS DEL VIDRIO DE CONTROL SOLAR EN CLIMAS CÁLIDOS

¿ES LA CONSTRUCCIÓN PREFABRICADA EN CONCRETO UN MODELO SOSTENIBLE Y ECOLÓGICO?

TENSOESTRUCTURAS: ARQUITECTURA INNOVADORA Y EFICACAZ CONTRA LOS RAYOS UV

PROTÉGETE DEL SOL CON VELAS DE SOMBRA

CONSULTORIA DE FACHADAS, UNA ESPECIALIZACIÓN CON UN BRILLANTE FUTURO

FACHADAS DE CONTROL SOLAR DE UNIÓN MECANICA

EL MERCADO DE LA PROTECCIÓN SOLAR ARQUITECTÓNICA

APLICACIONES DEL POLICARBONATO CELULAR EN ARQUITECTURA

CALIDAD TÉRMICA DE LAS VENTANAS

DISFRUTA DEL VERANO AL MÁXIMO INSTALANDO FILTROS SOLARES MOTORIZADOS EN TU TERRAZA

DOMÓTICA Y CONTROL SOLAR: EL BINOMIO PERFECTO PARA LA EFICIENCIA ENERGÉTICA

El sexto principio Passivhaus: los sombreamientos

Mucho hemos hablado en esta plataforma sobre los cinco principios que expone el Instituto Passivhaus como base para alcanzar los altos estándares de eficiencia energética que lo caracteriza: excelente aislamiento térmico, diseño libre de puentes térmicos, ventanas de altas prestaciones, ventilación mecánica controlada y estanqueidad al aire; sin embargo, existen muchos expertos que aseguran han dejado un principio mas de lado: los sombreamientos.

Partamos nuevamente de la premisa de que el estándar Passivhaus fue creado en Alemania, país con clima principalmente frio y cuyo mayor consumidor energético a nivel residencial suelen ser los sistemas de calefacción. Esto nos sitúa

en cierta posición donde cualquier incidencia solar será una ventaja tanto térmica como lumínica, sobre todo en invierno donde las horas de sol se reducen considerablemente y las temperaturas suelen traspasar la barrera de los 0 grados. En verano, el Instituto Passivhaus recomienda el uso de sombreamientos para evitar que dicha radicación solar incida sobre las ventanas y caliente el interior de la vivienda. La diferencia en el ángulo con el que llegan los rayos solares a la Tierra en verano o invierno, permiten que los sistemas como aleros o voladizos sean altamente recomendados ya que son fijos y hacen su trabajo de manera “automática”, protegiendo del calor durante el verano y permitiendo el paso de los rayos durante el invierno.

Descubre nuestra innovadora fachada minimalista de control solar pasivo, inspirada en listones de madera verticales. Su impacto directo en el ahorro y gestión energética transforma tu edificio en un icono de eficiencia. Esta tendencia contemporánea, en sintonía con la arquitectura bioclimática, combina funcionalidad y estilo para un futuro sostenible. ¡Eficiencia, estilo y sostenibilidad en un solo sistema!

Te invitamos a conocer nuestra amplia gama de soluciones para generar una propuesta de acuerdo a tus necesidades.

+52 33 1204 3100 www.simpleyfacil.com

FACHADA MINIMALISTA DE CONTROL SOLAR V45

Residencia Leembal, Atitlán, Guatemala. Arquitectura: Lab3, Construcción: Paralelo, Instalador: Tecto S.A.

Supongamos que ahora queremos construir una casa pasiva en un país mas cercano o sobre el ecuador. Los rayos solares son mucho más constantes, tanto en la cantidad de horas diarias a lo largo del año, como en la inclinación con la que inciden, la cual es más perpendicular. También, las temperaturas promedio anuales suelen ser considerablemente mas altas, por lo que el proteger las ventanas se vuelve de vital importancia para evitar la entrada de la radiación a través de los vidrios y, de esta forma, evitar el uso excesivo de aire acondicionado.

En ocasiones los arquitectos suelen optar por colocar vidrios oscuros o de color; en otras más, nos inclinamos por persianas o cortinas interiores que, si bien limitan ligeramente la entrada de tanta radiación (calor), también reducen la cantidad de luz natural al interior, obligándonos a utilizar más luz artificial.

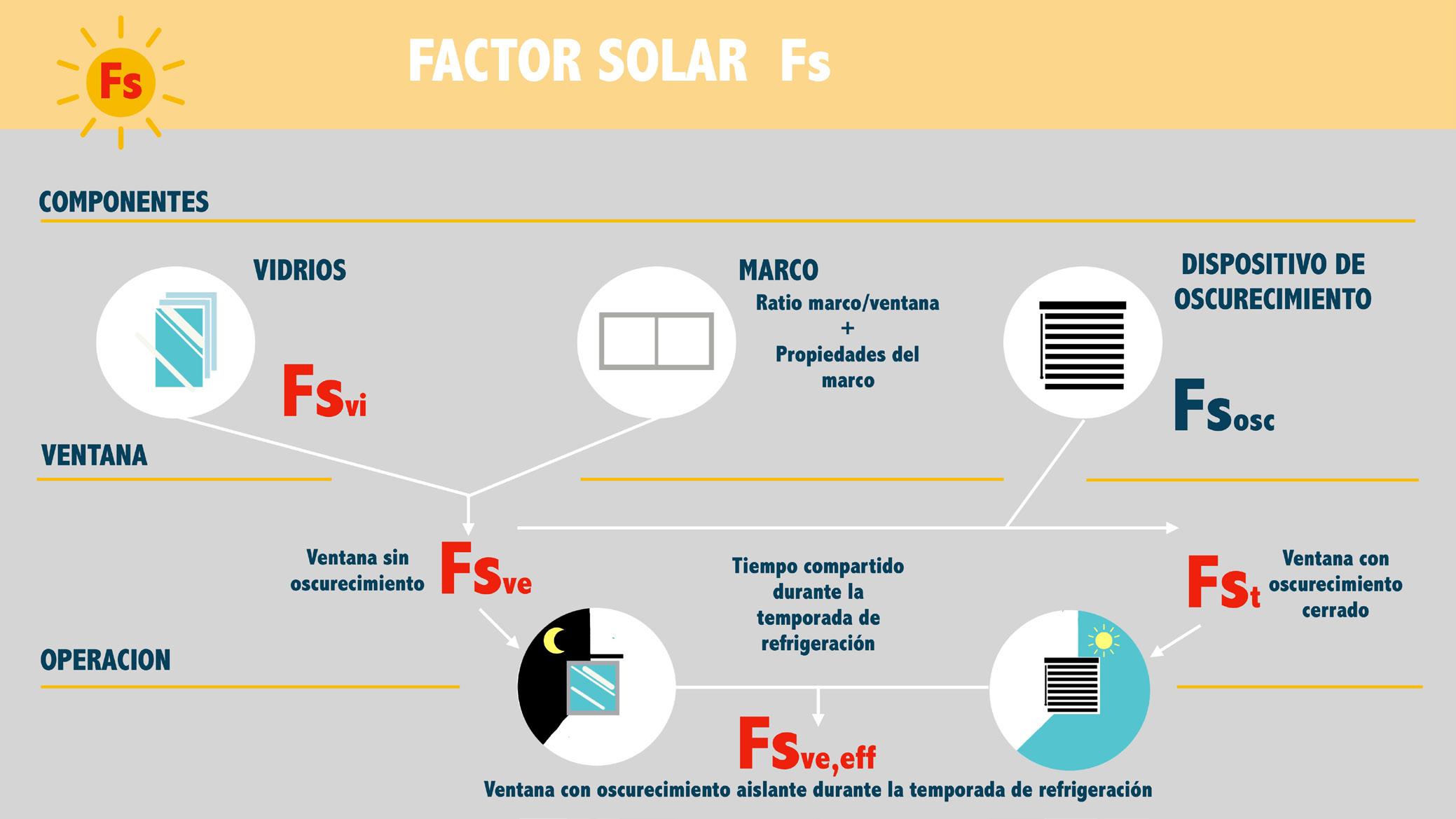

Aquí es donde los sombreamientos se convierten en un sistema vital. La repercusión de los sistemas elegidos deberá estar perfectamente plasmada en el diseño de la casa para garantizar su optimización (energéticamente hablando) a lo largo del año. El equilibrar la estética, la protección solar y la entrada de luz natural, en el conjunto ventana-sombreamiento, puede llegar a ser complicado.

Una vez elegido el sistema a utilizar, y si el presupuesto lo permite, será recomendable la motorización y automatización los sistemas, ya que nos darán independencia y precisión, permitiendo controlar nuestros sombreamientos de manera horaria o con sensores de luz y/o temperatura sin siquiera mover un dedo.

Como último punto a recordar, los sombreamientos colocados al exterior de las ventanas son infinitamente mas efectivos que los colocados al interior, ya que estaremos desviando la radiación solar antes de que ésta atraviese el vidrio de nuestras ventanas y, por consiguiente, antes de que entre el calor a nuestras casas. Toldos, celosías, palillerías, mallorquinas, persianas venecianas y persianas enrollables de exterior, son ejemplos de productos que puedes encontrar en el mercado para este uso.

COLABORACIÓN: ING. FRANCISCO ARNÉS

Efectos de la sombra en fachadas

La sombra es sin duda uno de los elementos arquitectónicos menos valorado en el diseño de fachadas y, sin embargo, uno de los recursos más económicos y efectivos tanto para evitar el sobrecalentamiento del edificio como para la administración de la luz natural.

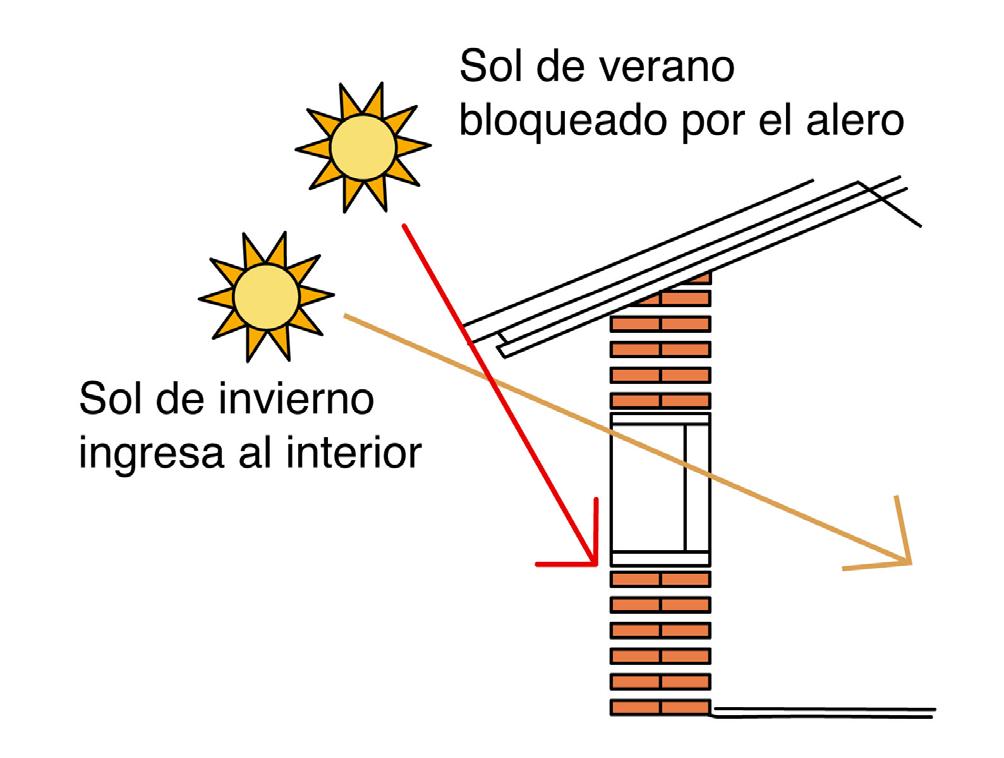

La proyección de sobras limita de forma pasiva la incidencia solar directa que causa el sobrecalentamiento de los materiales. Este efecto se ve reflejado especialmente en los huecos que ocupan las puertas y ventanas como espacios captadores de luz natural a través de las superficies de vidrio. Estos elementos trasparentes están en una dicotomía constante entre los efectos positivos de iluminación que generan ahorros de energía y las ganancias o pérdidas térmicas que provocan un mayor consumo de energía para refrigerar los espacios. Una situación ambivalente que difiere dependiendo del entorno, la orientación de estos huecos en fachada y el clima predominante que marca los cambios de temporadas y las directrices más extremas que deberemos considerar. Así, en el caso de climas fríos se privilegia la entrada de luz, mientras en climas calurosos será la sombra el elemento conciliador para equilibrar la balanza.

Un estudio de sombras nos ayudará a valorar las aportaciones propias de nuestro diseño arquitectónico respecto a las proyectadas originadas por estructuras o vegetación colindantes.

VEGETACIÓN

A la hora de diseñar cualquier proyecto que aspire a ser sustentable con criterios de economicidad habremos de considerar la vegetación de nuestro entorno más cercano e incluso si no existiera, planificar la misma de forma estratégica. Mientras los arboles de hoja caduca pueden favorecer la entrada de luz en la temporada de invierno, durante el verano pueden llegar a bloquear hasta el 90% de la radiación solar. Además de esto, la cercanía a nuestro entorno produce un efecto de enfriamiento por la evaporación del agua que transpiran las plantas reduciendo la temperatura ambiente y aumentando la humedad del aire. Es el fenómeno conocido como evapotranspiración.

También habremos de considerar que la integración de árboles en nuestro diseño puede atenuar o desviar el viento cuando este pueda ser por su condición protagónica en un elemento catalizador de la demanda energética. La vegetación con la que tapicemos el suelo colindante será otro factor de regulación natural. En las zonas más expuestas, las superficies horizontales con vegetación tienen una temperatura 20 ºC inferior a la de los pavimentos pétreos, que se calientan y actúan como un radiador.

ENTORNO URBANO

La mancha urbana que rodea nuestro proyecto, así como, las características que la definen los edificios colindantes por su interactuación respecto al movimiento aparente del

sol es otro de los elementos que inciden sobre la proyección de sombras y debe ser estudiado como parte de las estrategias y acciones pasivas para el control solar.

SOMBRAS PROPIAS DEL DISEÑO ARQUITECTÓNICO

El diseño arquitectónico cuenta con un gran número de herramientas que pueden combinar eficiencia y plasticidad gracias a los constantes avances generados en el desarrollo de sistemas de protección solar. Sistemas pasivos o activos dependiendo de las necesidades particulares de cada situación. Persianas, toldos, pérgolas, aleros, filtros solares, parasoles etc. Elementos diseñados para proyectar sombras o bloquear voluntariamente los rayos UV que podemos integrar de forma puntual, combinada o personalizada para corregir o minimizar los efectos nocivos de la exposición al sol.

COLABORACIÓN: AMEVEC www.amevec.mx

Los beneficios del vidrio de control solar en climas cálidos

El vidrio de control solar se ha convertido en una solución cada vez más popular en climas cálidos debido a los numerosos beneficios que ofrece. En este artículo, exploraremos las ventajas de utilizar vidrio de control solar en regiones con altas temperaturas y cómo contribuye a mejorar la eficiencia energética, el confort y la sostenibilidad.

Uno de los principales beneficios del vidrio de control solar es su capacidad para bloquear la radiación solar y reducir la transferencia de calor al interior de los edificios. Esto permite mantener una temperatura interior más confortable. Al bloquear la radiación infrarroja y los rayos UV, el vidrio de control solar evita el sobrecalentamiento y reduce la necesidad de utilizar sistemas de climatización, lo que a su vez disminuye el consumo de energía y los costos asociados.

VL-Band AT de Dr. Hahn Demasiado bonita para

Sistema de fijación para diferentes anchuras de los perfiles – una bisagra para diferentes sistemas

Regulación horizontal: ± 4 mm

Tornillos en acabado negro –para una apariencia armónica

Acabado negro –casi invisible en el perfil Indicación de posición de regulación – hoja se puede regular fácilmente

Tornillos de regulación resaltados – para regulación sencilla

Regulación de presión de cierre: ± 1,5 mm

Regulación vertical: ± 4 mm

Funda de plástico cubre interior del perfil – refuerza el aislamiento térmico

Articulación guiada –mantiene la hoja en su posición final

PARA MÁS INFORMACIÓN: WWW.DR-HAHN.COM/MX

Bisagra oculta pare perfiles enrasados de aluminio

■ Material: Fabricado a base de perfiles extruidos de aluminio, en combinación con piezas de Zamac

■ Fijación: Elementos de fijación especiales

■ Capacidad de carga: Máximo 180 kg con 2 bisagras, según los detalles de los perfiles

■ Regulación:

En 6 direcciones sin desmontar la hoja

– Regulación horizontal: ± 4 mm

– Regulación vertical: ± 4 mm

– Regulación de presión de cierre: ± 1,5 mm

■ Para puertas de mano izquierda y derecha

■ Certificados: Certificado CE según

EN1935:2002, clase 13

■ Apertura útil de la hoja: 100 %

■ Ángulo máximo de apertura: Aprox. 105°

Las bisagras ocultas son soluciones adaptadas a perfiles concretos. Diferentes sistemas de perfiles requieren versiones específicas de las bisagras y por lo cual cada combinación de perfiles tiene que ser analizada y aprobada para el uso de la VL-Band AT.

Además de reducir la transferencia de calor, el vidrio de control solar también permite el paso de la luz natural, lo que contribuye a crear espacios interiores más luminosos. Así se reduce la necesidad de utilizar iluminación artificial durante el día, lo que supone un ahorro de energía adicional y promueve la sostenibilidad. La iluminación natural también mejora el bienestar de los ocupantes al proporcionar una conexión con el entorno exterior y crear ambientes más agradables y productivos.

Otro beneficio importante del vidrio de control solar es su capacidad para reducir el deslumbramiento. En climas cálidos la luz solar suele ser intensa, y esto puede ser un problema molesto y perjudicial para la salud visual. El vidrio de control solar está diseñado para minimizar el deslumbramiento al filtrar la cantidad de luz visible que ingresa al interior del edificio. Esto crea un ambiente más cómodo y evita la fatiga visual, permitiendo a los ocupantes disfrutar de los espacios interiores sin molestias ni afectaciones a su salud.

Desde la reducción de la transferencia de calor y el ahorro de energía, hasta la mejora del confort y la protección contra el deslumbramiento, el vidrio de control solar se ha convertido en una solución eficiente y sostenible para mejorar las prestaciones de los edificios en regiones con altas temperaturas. Al elegir el vidrio de control solar, no solo estamos creando espacios más confortables y agradables, sino que también estamos contribuyendo a la protección del medio ambiente y al ahorro de recursos.

COLABORACIÓN: AMEVEC

www.amevec.mx

¿Es la construcción prefabricada en concreto un modelo sostenible y ecológico?

La transformación “sostenible” que desde hace años se lleva acometiendo en el sector de la construcción, tanto en la construcción in situ, como en la prefabricada, es una responsabilidad compartida de todos los agentes involucrados en el proceso de diseño, ejecución, entidades privadas y públicas, y también usuarios finales (es decir, todos), focalizado en la neutralidad climática y la plena descarbonización que deberá alcanzarse en Europa y en México en el año 2050.

La última ronda de conversaciones en la conferencia de la ONU sobre el clima, la COP27, concluye con que el sector de la construcción fue responsable de más del 34% de la demanda energética y alrededor del 37% de las emisiones de CO2 asociadas a la energía y sus operaciones en durante 2021.

Además, el Grupo Intergubernamental de Expertos sobre el Cambio Climático (IPCC, por sus siglas en ingles) de la ONU, señaló en su informe más reciente, que el concreto puede absorber con el tiempo hasta un 50% del CO2 que se emite durante el proceso de descarbonización en la producción de cemento.

Es por esto, que no me gustaría dejar de hablar del concreto como material sustentable y prefabricado como alternativa a los esquemas tradicionales de construcción in situ. ¿Realmente en un material que nos permite cumplir con los objetivos de descarbonización? ¿Qué ventajas tiene en

cuestiones de sostenibilidad? ¿Debería ser una opción sostenible para construir hoy en día? ¿Cuál sería el escenario ideal y qué materiales debemos elegir en la construcción prefabricada?

Para estar en contexto, es sabido que el concreto se ha utilizado durante siglos desde 6500 a.C. a nivel mundial por sus cualidades constructivas, que ningún otro material tiene: la durabilidad, versatilidad y la adaptabilidad.

Hoy en día, por el contrario, es tiempo de verlo de otra manera. Deberá contemplarse que tan sostenible es un material, evaluando no solo de la etapa de producción, sino su ciclo completo de inicio a fin. La realidad es que necesitamos un concreto más sustentable. El cemento brinda al concreto la resistencia por la que es altamente reconocido, pero la producción de cemento es responsable de alrededor del 7 % de las emisiones de CO2 del mundo, y representa alrededor del 90 % de las emisiones del concreto.

Ahora bien, se espera que el volumen de construcción del mundo se duplique para 2060, por lo que la cantidad de concreto que se deberá verter también nos presenta la oportunidad de almacenar de forma permanente cantidades enormes de CO2.

Adicionalmente a las características del material, me gustaría abrir el interrogante de: ¿Por qué no usar concreto prefabricado para nuestras construcciones? ¿Sería una buena solución para el mercado residencial el poder trabajar con concreto prefabricado?

A grandes rasgos, podemos decir que, en el caso de lo residencial, las casas prefabricadas son construcciones más sostenibles porque se genera menos desperdicio en obra y se utiliza menos energía durante el proceso de construcción; por otra parte, tienen más facilidades para ser más eficientes energéticamente.

El concreto premezclado ofrece beneficios ecológicos notables cuando se compara con el que se realiza en la obra. Al ser procesado en gran escala en sitios designados con herramientas especializadas, reduce en gran medida el consumo de agua y la generación de desperdicios. Al ser altamente resistente, no se debilita por la humedad, el moho o las plagas, permitiendo que las estructuras sean duraderas y conservables a largo plazo, por ende, se reducen las exigencias ambientales de edificios más frágiles. Esto lo dota de una elevada vida útil: hacer que las cosas duren sin tener que reemplazarlas es clave. La versatilidad del material le permite solucionar múltiples situaciones relacionadas con la sustentabilidad. De igual forma, sus costos de producción reducidos lo hacen mejor opción a otros materiales. Además, al ser local y accesible, se reducen las necesidades de transporte y la contaminación asociada con éste. En cuanto a las características de confort, la masa térmica del concreto transmite más lento el paso del calor, lo que disminuye las necesidades de energía.

Nos gustaría ejemplificar el artículo, con el proyecto que presentamos a continuación, LCP 30, proyecto residencial elaborado por el despacho EKOA, ubicados en Querétaro, encargados del diseño, construcción, estudios bioclimáticos y monitoreo (www.ekoa.com.mx); es un proyecto de vivienda de aproximadamente 180 m2 construídos que surgió con la intención de llevar a la práctica un sistema constructivo prefabricado aplicado de forma más habitual en el ámbito industrial para trasladarlo al ámbito residencial, un sistema de losas y muros de concreto que permitiera controlar la calidad, el tiempo y mano de obra en producción, fabricación y ejecución.

Lo más notable del proyecto fueron los tiempos: Se prefabricaron durante 2 meses en taller la totalidad de las partes del proyecto, 121 piezas de concreto acabado pulido en color natural de un máximo de 6 m de altura, combinadas con algunas piezas en color pigmentado con otras tonalidades. La totalidad de las piezas de muros y losas se montaron en 9 días y se ejecutó la construcción completa desde los trabajos preliminares hasta los acabados finales en sólo 5 meses.

Algunas de las ventajas que podríamos destacar, serían las siguientes: todo este proceso permitió tener cero desperdicios de material, agilizar los tiempos y lograr una excelente calidad en ejecución, así como tener mayor productividad, y menores costos en personal, seguridad, y administración de obra.

La combinación perfecta para el revestimiento de perfiles de ventanas: Homologado según la norma de calidad alemana RAL-GZ 716.

Jowatherm-Reaktant® 604.25

■ Adhesivo termofusible de poliuretano con alta adherencia inicial

■ Amplio espectro de adhesión

■ Alta resistencia a la termólisis y hidrólisis

Primer Jowat® 406.78

■ Imprimador de limpieza a base de MEK

■ Evaporación rápida

■ Excelente efecto de limpieza

Como desventajas podríamos decir que un enfoque de un proyecto prefabricado requiere una revisión exhaustiva del proyecto arquitectónico y de los planos de prefabricación. En el proyecto que presentamos, las instalaciones hidráulicas, sanitarias y pluviales quedaron ocultas en los muros y losas. Por el contrario, se optó por dejar la instalación eléctrica aparente. La coordinación de los diseños arquitectónicos, estructurales y de instalaciones, por tanto, al principio de las fases de diseño esquemático debe de ser un trabajo bien ejecutado para no tener fallas durante el proceso de fabricación. En consecuencia, el trabajo de proyecto implicará costos mayores durante el proceso de diseño.

En lo que respecta a las estrategias pasivas que se implementaron, se buscó diseñar el proyecto con una buena inercia térmica en los cerramientos, por lo que se diseñaron muros y losas de 17 cms de espesor, que permiten tener un retardo térmico favorable durante el día y la noche, manteniendo el interior de la vivienda fresco, lo que permite evitar la instalación de un sistema de refrigeración, minimizando así el consumo energético de la vivienda, y en consecuencia, eficientando las medidas activas de generación de energía, en este caso, paneles solares.

En lo que respecta a la configuración de los espacios, las recámaras se orientan al este, para mejorar el confort térmico y conseguir aprovechar las espectaculares vistas hacia la cañada colindante con el predio. Se rechaza la idea de introducir un patio trasero, y se incorpora un patio central como elemento organizador de las estancias para resolver las conexiones entre espacios, la iluminación natural, las protecciones solares de las estancias al oeste, la privacidad de la fachada principal, así como la aportación de un espacio fresco y con ventilaciones cruzadas en todas las áreas del proyecto.

En cuanto a las estrategias activas implementadas, se instalaron inodoros ahorradores de agua, el 100% de los focos en la casa son LED, cuenta con calentadores solares que permiten tener agua caliente 100% del tiempo sin recurrir a ningún sistema de calentamiento auxiliar, y en cuanto a la energía eléctrica, se integró una instalación fotovoltaica en cubierta interconectada con la red eléctrica.

Creemos fehacientemente en las virtudes de los materiales naturales y la bioconstrucción, sin duda alguna, un tema muy amplio para poder tratarlo con profundidad en este artículo, pero también creemos en que la construcción prefabricada, y el uso del concreto en la misma, ya es una opción y una alternativa para el mercado existente en el que nos encontramos. El uso generalizado del concreto crea una excelente oportunidad para almacenar cantidades masivas de CO2, lo que convierte el concreto de una responsabilidad ambiental en una herramienta para crear un futuro con bajo contenido de carbono.

En resumen, con el objetivo de reducir las emisiones globales, el sector de la construcción debe mejorar el rendimiento energético de los edificios, disminuir la huella de carbono de los materiales de construcción, multiplicar los compromisos políticos y aumentar la inversión en eficiencia energética.

COLABORACIÓN: ARQ. LAURA MEDINA / EKOA ARQUITECTURA BIOCLIMÁTICA

Tensoestructuras: Arquitectura innovadora y eficaz contra los rayos UV.

La luz solar es clave para nuestra vida ya que, además de ser nuestra fuente principal de calor y energía, la radiación solar ultravioleta (UV) también proporciona vitamina D a los seres vivos.

Lo anterior no quiere decir que sea recomendable la exposición desmesurada a los rayos del sol, porque tendría repercusiones muy negativas e inmediatas en la piel y ojos de los humanos, además de implicaciones de salud más graves entre mayor sea la cantidad de radiación que se reciba sin filtro alguno.

A estas consideraciones debemos sumar nuestro contexto geográfico, debido a que la Ciudad de México, por ejemplo, se encuentra en una latitud que le permite recibir radiación del sol durante todo el año. Además, por su altitud, está expuesta a un 20% más de rayos UV con respecto al nivel del mar, según información de la Secretaría del Medio Ambiente de la Ciudad de México.

Este contexto nos permite tomar una postura consciente respecto a que, como ingenieros civiles y arquitectos con alto sentido de responsabilidad social, nuestro deber es di-

señar y construir espacios que brinden resguardo a quienes albergan. Desde edificaciones para oficinas hasta explanadas, complejos deportivos, culturales y/o de esparcimiento.

Este panorama nos presenta una amplia demanda de necesidades de protección solar, cada una ligada a sus características específicas. ¿Cómo podemos entonces cubrirlas con una sola solución? Parecería una tarea imposible, sin embargo, ¿No lo parecía también el sueño de volar? Y a pesar de eso, se logró a través de la ingeniería.

Gracias a la ciencia, se han podido crear materiales flexibles, duraderos, capaces de ofrecer refugios ante las inclemencias del clima al contar con una estructura resistente, con el valor añadido de ser los suficientemente maleables para crear geometrías únicas, modernas, estéticas, con formas especiales para cada una, al grado de que, con suficiente imaginación y disposición, podrían no existir dos iguales en el mundo. A estas estructuras las conocemos hoy en día como tensoestructuras.

Inspiradas históricamente por las tiendas de campaña, uno de los primeros refugios construidos por el hombre,

Frei Otto, diseñó las primeras cubiertas con cables de acero tensados, combinados con membranas. Como resultado, obtuvo un modelo estructural con beneficios únicos comparados con otras estructuras.

Entre ellos se encuentran principalmente la ligereza, que permite un transporte e instalación mucho más sencillo en comparación al acero, piedra, mármol, concreto, etc. Siendo al mismo tiempo más eficiente, ya que las propiedades elásticas de la membrana hacen que pueda cubrir grandes áreas con relativamente poco material.

Por estas razones han permitido proyectos a gran escala, como estadios olímpicos, zoológicos, pabellones, andadores, teatros al aire libre que, con menos inversión en comparación a materiales sólidos, han permitido la protección de los visitantes o transeúntes al actuar como barrera que impide el paso de los rayos UV, brindando confort, así como una estética impresionante.

¿Pero qué ocurre en caso de edificaciones verticales? Siguiendo los mismos principios de una tensoestructura, hay textiles que pueden combinarse con estructuras de diversos materiales para lograr acabados especiales. Esto no solo realza fachadas, campus universitarios, edificios, estadios, sino que a la vez lleva también protección del sol a los residentes sin importar la altura a la que se encuentren.

La flexibilidad que ofrece este modelo es por lo que en GIEE sentimos una gran pasión por nuestros proyectos. Impactamos en la calidad de vida de las personas y estamos en un proceso de crecimiento constante al dibujar y calcular estructuras que se adecúen a la perfección a las necesidades de nuestros clientes.

COLABORACIÓN: JUAN JOSÉ RAMÍREZ

M.I. Fundador y Director de Hyparch y GIEE.

Protégete del sol con Velas de Sombra

La temporada de verano ha llegado y con ella altas temperaturas y radiación solar a lo largo de todo México.

Durante estos meses cálidos es habitual disfrutar de paseos al aire libre, reuniones con amigos, fiestas de alberca o parrilladas… pero imagina estas actividades sin un espacio adecuado donde los invitados puedan protegerse del calor y del sol.

Aún en espacios cubiertos, sin una protección solar adecuada la temperatura puede mantenerse elevada y los rayos UV continuar penetrando a través de vanos o ventanas.

En este escenario, una solución muy popular y práctica para cubrir patios, terrazas, estacionamientos y áreas de alberca son las velas de sombra.

VENTAJAS DE LAS VELAS DE SOMBRA

La principal ventaja de las velas de sombra es su ligereza, versatilidad y fácil instalación en espacios pequeños a medianos.

Generalmente son de forma triangular o rectangular, lo que permite realizar combinaciones en su instalación para crear formas arquitectónicas creativas y novedosas.

Además, la variedad de colores en los textiles agrega una dimensión muy interesante a las posibilidades de diseño y creación de efectos en las fachadas, terrazas y otras ubicaciones.

BENEFICIOS TÉCNICOS DE LAS VELAS DE SOMBRA

El desempeño de las velas de sombra dependerá de las propiedades del textil elegido y los herrajes utilizados en su instalación, de ahí la importancia de elegir materiales de calidad y durabilidad comprobados.

El Factor de Protección Solar (FPS) del textil es determinante: una malla que no asegure la protección contra los dañinos rayos UV no es útil. Los espacios cubiertos por lonas o tejidos sin FPS continúan permitiendo el paso de calor y radiación dañina para la piel.

El tiempo de vida del material es otro asunto a considerar. Los tejidos de menor calidad tienden a desgastarse, perder color y estabilidad dimensional. A esto se suma la poca resistencia que ofrecerán a viento, lluvia y humedad.

Telas acrílicas como Sunbrella® Toldo ofrecen una resistencia a rayos UV superior al 95% y están certificadas por The Skin Cancer Foundation como auxiliares en prevención de cáncer de piel. Tienen garantía de 10 años, no se destiñen ni deslavan, son transpirables, resistentes a humedad y moho. Además, puede encontrar Sunbrella® Toldo en más de 200 colores y estilos diferentes.

Tejidos especializados como Soltis@ de Serge Ferrari ofrecen un escudo térmico que bloquea hasta el 97% de la radiación solar. Este screen microperforado es transpirable, resistente a la decoloración y al desgarre. Garantizado por 5 años, está disponible en 38 colores, 3 opciones de apertura en la microperforación y una versión 100% impermeable.

Mallasombras como Polytex® de Polyfab son transpirables, resistentes a la degradación de color y con FPS superior a 90% y garantía de 12 años. Además, están aprobadas por la Melanoma International Foundation, son retardantes al fuego y están disponibles en 22 colores.

ASPECTOS TÉCNICOS A CONSIDERAR EN EL PROYECTO

•Tamaño de la vela de sombra

Considera cuánto espacio quieres cubrir. Agrega aproximadamente 5 cm a tu medida de cada lado del área, porque el textil de la vela puede expandir o contraer según las condiciones del clima.

En cambio, tejidos como Soltis® son estructuralmente estables y no van a estirarse durante su tiempo de vida (ni durante la instalación), por lo que las medidas deben tomarse con mayor exactitud.

•Forma de la vela de sombra

La calidad de la sombra depende de la forma de la vela. Observa la orientación del sol en el horario pico de uso del espacio para asegurarte de que lograrás cubrir apropiadamente. Las formas triangulares son particularmente útiles para crear capas a diferentes niveles.

Las velas tensadas con curvas (puntos altos y bajos) ayudan a que la lluvia caiga al suelo y a cubrir apropiadamente del sol. La inclinación recomendada para el ángulo bajo son 30º.

•Anclaje de la vela de sombra

Identifica los puntos de anclaje para cada punta de la vela. Lo ideal es anclar la vela en estructuras existentes que puedan soportar la fuerza de tracción de la vela (muros, árboles robustos, postes).

En caso de requerir postes de fijación, verifica que estén 2.5 m por encima del suelo, para permitir la libre circulación de personas. El diámetro y profundidad de la zapata dependerán del tamaño de la vela.

•Instalación de la vela de sombra

Se recomienda mantener una anchura de 10% de la longitud de la vela entre la esquina de la vela y el punto de montaje. Tensar correctamente la vela es muy importante para prevenir desgarres, formación de bolsas de agua y mantener la resistencia general del sistema.

Como nota adicional, para instalaciones cercanas a zonas de parrilla procura que el tejido de la cubierta sea retardante al fuego.

Para conocer más sobre estas soluciones, puedes contactar a nuestros expertos en protecciones solares y arquitectura ligera en: www.tunalitec.com

PUBLIRREPORTAJE: TUNALITEC

Disfruta de lo mejor del interior, al aire libre

¿Alguna vez has soñado con estar al aire libre mientras disfrutas de todas las comodidades del interior? Con solo tocar un botón, Phantom Screens te permite disfrutar de lo mejor del aire libre sin las molestias de picaduras, zumbidos o los rayos de sol. Totalmente personalizables para combinar con la decoración de su hogar, brindan protección contra insectos, mayor privacidad, protección contra el sol y más.

aire

Reducir los rayos UV y el calor

Llámanos hoy mismo simpleyfacil.co m

33 1204 3100

Consultoría de fachadas, una especialización con un brillante futuro

Hablando de profesiones con futuro hoy nos toca hablar de una de las más prometedoras, la consultoría de fachadas. Una de las especialidades que más demanda tendrá en un futuro inmediato dado el valor estético y peso especifico de la envolvente dentro del modelo de construcción sustentable con criterios de ahorro y eficiencia energética.

Esta disciplina que reúne a Ingenieros y Arquitectos en una misma plataforma de trabajo proporciona soporte técnico y asesoría a despachos de arquitectos, desarrolladores, inmobiliarias, constructores y profesionales en la instalación de fachadas tanto en el diseño como en el proceso de su ejecución. Un grupo consolidado de profesionales que se complementan agrupando diferentes especialidades para proponer sistemas y materiales alineados al diseño original de un proyecto que responda a las demandas de eficiencia energética, sostenibilidad, confort, optimización estructural y plasticidad cuya comunión hace realidad el proyecto de fachadas contemporáneas de altas prestaciones, creativas y funcionales.

En la consultoría de fachadas el diseño y la ingeniería estructural son dos especialidades que interactúan con otras disciplinas en el objetivo común de desarrollar un proyecto

desde su fase conceptual hasta el final de la vida útil de la fachada y su posterior reciclaje. Un trabajo complejo que incluye asesorar al cliente para que alcance sus objetivos, ya sean estos suplir una necesidad, resolver un problema o maximizar la rentabilidad de una inversión. En el caso de fachadas de edificios existentes que sufren diferentes patologías la consultoría se desarrolla para investigar la causa y determinar la solución apropiada. Para todas estas labores se requiere conocer las diferentes ofertas de materiales y proveedores que concurren en el mercado, sus propuestas, aportaciones técnicas y de diseño, características, beneficios y limitantes que deben ser constantemente evaluadas en relación a las demandas e intereses económicos del proyecto. El proceso de consultoría en la fase inicial del proyecto debería de considerar en términos generales los siguientes puntos:

• Formar parte de la elaboración del proyecto

• Realizar informes de viabilidad del proyecto

• Diseño de los aspectos técnicos del proyecto

• Revisión, cambio y/o ajustes del diseño del proyecto

• Cálculos de estructuras

• Reuniones periódicas con el arquitecto del proyecto

Una vez aprobado el trabajo de consultoría e iniciada la construcción del proyecto, la actividades y responsabilidades de la consultoría se deben de extender en sus actuaciones contando son la supervisión y visto bueno del arquitecto. Para ello, se establecen objetivos y controles que deberán concluir con la entrega final del proyecto.

• euniones periódicas con los responsables de la ejecución y el arquitecto

• Planificación de las obras y control del presupuesto económico.

• Controles de calidad

• Desarrollo del proyecto

• Estudio de posibles patologías del proyecto

• Informes finales

Contar con una proveeduría responsable y comprometida con el desarrollo tecnológico, la innovación constante y la eficiencia energética será fundamental para enriquecer no solo las propuestas de diseño sobre la mesa, sino también, el resultado final en materia de sostenibilidad y economía a largo plazo.

COLABORACIÓN: AMEVEC

www.amevec.mx

Fachadas de control solar de unión mecánica

Este tipo de sistemas están normalmente asociados con grandes superficies de vidrio expuestas a una elevada incidencia solar directa que representan un alto riesgo de calentamiento para el edificio. Las lamas pueden ser instaladas tanto en sentido horizontal como vertical indistintamente. Su orientación con respecto al grado de incidencia de la luz sobre la fachada, tamaño, separación, ángulo de proyección y puntos de anclaje definirán las necesidades de la estructura. Estas mismas características determinarán su eficiencia para el control solar y la capacidad del diseño para limitar las vistas al interior del área instalada en referencia a diferentes puntos de fuga.

Al proyectar estos parasoles como elementos de sombreado podemos diseñar edificios térmicamente más eficientes que cumplan con los requisitos de confort térmico garantizando un ahorro de energía significativo para climatizar los espacios y una mejor iluminación para los edificios optimizando el uso de la luz natural. Para ello, será importante considerar la orientación de las fachadas más expuestas a la radiación. Solar.

En el hemisferio norte las fachadas con orientación sur son las que sufren de una mayor incidencia solar directa a lo largo del día por lo que, en lo positivo, permiten un mayor grado de iluminación y, en lo negativo, están expuestas a un mayor calentamiento. En contraste la fachada norte será la

que menos ganancias térmicas aporte y requiera de mayor iluminación natural.

La fachada oeste por donde se pone el sol en la tarde favorece los deslumbramientos en verano por lo que será una zona más recomendable para protecciones solares temporales como es también el caso también, de la fachada este.

SISTEMAS DE UNIÓN MECÁNICA

Estos sistemas ofrecen al prescriptor una variedad de formas concebidas como parasoles fijos de diferentes tamaños diseñados para atender el proyecto de fachadas de control solar. A diferencia de las fachadas de soporte troquelado las diferentes modelos se incorporan a la estructura portante de aluminio de forma independiente y armonizada mediante conexiones diseñadas para anclar las lamas de forma segura. Los puntos de fijación que inmovilizan las lamas y determinan su proyección, inclinación y resistencia son reforzados mediante tornillos autorroscantes, pasantes o remaches según quede establecido en la ficha técnica del producto para el tipo de instalación propuesta.

Los sistemas de unión mecánica pueden modificar la continuidad lineal del diseño para definir módulos con diferentes separaciones entre lamas que buscan incrementar la entrada de luz natural en algunas áreas o para generar patrones de diseño o efectos de sombra sobre la envolvente.

ESTRUCTURA PORTANTE 100% DE ALUMINIO

Simpleyfácil® ha desarrollado diferentes secciones de perfiles de aluminio con los que podremos elaborar la estructura de la fachada requerida para cada proyecto dependiendo de la distancia entre los puntos de anclaje de los soportes a obra. La separación entre soportes estructurales vendrá determinada por la elección de la lama que según su sección y resistencia permitirá aumentar en menor o mayor grado la medida máxima requerida para la instalación de las uniones mecánicas que anclan la lama a la estructura.

La diversidad de ingenierías con las que contamos nos permite ofrecer un sistema 100% de aluminio hasta una distancia máxima entre forjados o puntos de anclaje de 4 metros.

La familia de lamas SUNSET SF agrupa tres tamaños de lamas ovaladas similares por su diseño a un ala de avión.

Las lamas pueden instalarse proyectadas a una inclinación de 90° o 45° en relación a la estructura portante mediante uniones mecánicas con forma de pinza o anclarse en el mismo plano de la estructura mediante unos anclajes laterales que conocemos como testeros. En ambos casos las piezas de fijación están desarrolladas en aluminio y requieren instalarse con tornillería en acero inoxidable conforme a la ficha técnica del producto.

La separación entre las lamas será determinada por las necesidades de cada proyecto al igual que su posición e inclinación.

Los modelos SF-300 y 400 están compuestos por varios cuerpos que pueden ser traslapados para dar una continuación lineal a la lama en instalaciones con pinzas. Esta condición beneficia a su nivelación natural y también nos permitirá optimizar el aprovechamiento de los perfiles para limitar el desperdicio en aquellos proyectos donde las medidas son más desfavorables.

El modelo SF-120 ofrece una gran variedad de opciones de instalación mediante testeros laterales que permiten modificar su apariencia dentro de un abanico de propuestas de diseño. Esta lama, además, nos presenta una alternativa para darle movilidad a las lamas de forma manual o motorizada.

La serie V nos propone una selección de siete formas rectangulares diseñadas para proyectarse perpendicularmente sobre la estructura de forma independiente o combinando diferentes tamaños para dar a la fachada una personalidad única. Cada forma se compone de dos perfiles laterales de igual o diferente tamaño integrados a un cuerpo central común a todas las formas. Esta condición permite homogeneizar el color o diferenciarlo para cada perfil si con ello se

SUNSET SF

SUNSET SERIE V

obtiene alguna ventaja en el diseño. A esta ventaja plástica se suman los beneficios en la instalación antes comentados.

Las fachadas de control solar concebidas con la serie SUNSET V partiendo de la integración de diferentes tamaños de lamas nos permiten crear volúmenes que cambiaran la percepción de la envolvente dependiendo del ángulo en la que la veamos. Este tipo de propuestas altamente creativas modifican la planicidad de la superficie de la fachada permitiéndonos generar patrones que tendrán efectos en la proyección de sombras sobre la fachada convirtiendo esta condición en un elemento inspirador para la decoración de interiores. La elección y administración de los colores y acabados también será un elemento importante para sumar valor en la elaboración de propuestas de diseño con este sistema.

SUNSET ITALIA

SUNSET ITALIA es actualmente la apuesta más novedosa en diseño, economía e innovación dentro de nuestra oferta de fachadas de control solar. Este sistema basa su propuesta en una lama plana que por sus características puede contribuir a la decoración de los espacios interiores modificando la percepción de los usuarios hacia la fachada y su convivencia con la misma a lo largo del día.

Los tres elementos que conforman la lama SUNSET ITALIA pueden homogeneizar el acabado o diferenciarse individuamente para satisfacer las necesidades de diseño de cada proyecto. Los cuerpos laterales pueden suministrarse con la superficie perforada cuando se requiera que el producto actúe como un filtro solar o se busque generar un efecto de transparencia permitiendo la vista a través del metal en horario diurno. El grado de transparencia o nitidez dependerá de la intensidad de la luz en el lado opuesto al punto de visión.

El cuerpo central de estos parasoles es susceptible de ser foliado en un acabado diferente al de los cuerpos laterales con el fin de ofrecer la posibilidad de diferenciar el aspecto exterior del interior de la fachada. De esta forma la vista interior puede ser parte de una ambientación o decoración diferente que responda a las necesidades propias de cada proyecto. Esta opción innovadora puede resultar más sorprendente y propositiva si consideramos la instalación de los cuerpos laterales perforados.

CATÁLOGO DE ACABADOS

El color es un componente fundamental que influye no solo en la percepción de los espacios sino también en nuestros sentidos y sentimientos. Existen estudios que afirman que la aplicación de colores en áreas de trabajo puede afectar nuestra productividad, inspiración. Son parte de nuestro bienestar y predisposición a la hora de tomar decisiones.

El color, junto con la selección de formas, sombras, texturas y patrones que definen el diseño de la fachada son parte fundamental del mensaje con el que nos comunicamos como proyecto. De su elección depende el ambiente de trabajo de los ocupantes y la experiencia de quien nos visita u observa. En Simpleyfácil® reconocemos el efecto poderoso del color en los proyectos y es por ello que hemos realizado una amplia selección de acabados pintados, anodizados, sublimados y laminados que ponemos al servicio de su creatividad.

PUBLIRREPORTAJE: SIMPLEYFÁCIL www.simpleyfacil.com

El mercado de protección solar arquitectónica

La protección solar ha pasado de ser un recurso menospreciado en la arquitectura a convertirse en un protagonista absoluto en las tendencias constructivas que buscan alinearse con los criterios de sustentabilidad y eficiencia energética. Una transformación que se explica si tenemos en cuenta que, ahora más que nunca, sentimos los efectos dañinos que causa la exposición directa a los rayos UV en un mundo donde la incidencia solar está alcanzando niveles preocupantes.

La creciente radiación solar en México y en especial en las ciudades con mayor altitud del país resulta una amenaza y nos obliga a buscar soluciones que ayuden a paliar sus efectos en casas y edificios de obra nueva y construidos por igual. Para ello, resulta indispensable pensar en proteger la envolvente y en especial los espacios vidriados de los efectos de la incidencia solar directa. Una tarea que reclama acciones efectivas que definen y han incentivado un amplio

desarrollo de recursos arquitectónicos que se suman al mercado de productos para el control solar. Sistemas, productos y nuevas tecnologías que combinan eficiencia, innovación y diseño al servicio de la arquitectura contemporánea y el confort térmico.

APORTACIONES TEXTILES

La industria textil ha evolucionado de una forma sorprendente con la creación de lo que se ha dado en llamar textiles técnicos. Una propuesta en constante desarrollo que ha revolucionado el sector para estar presente con un mayor número de soluciones que ofrecen aplicaciones diferenciadas con resultados sorprendentes.

Dentro de esta oferta especializada podemos encontrar productos que administran los beneficios de la sombra como es el caso de los toldos y palillerias, hasta la arquitectura textil que nos permite extender estas bondades en

combinación con estructuras simples empáticas con su entorno e inspiradoras en su diseño. Una disciplina que llega a su mayor alcance en el desarrollo de fachadas textiles que actúan como enormes pantallas solares que filtran la luz y detienen los rayos UV.

Las persianas de interior que antes se instalaban para evitar deslumbramientos y dar privacidad a los espacios están transitando hacia el exterior en forma de estores enrollables que detienen la radiación antes que esta llegue al vidrio mientras mantienen altos porcentajes de transparencia e iluminación. Sistemas desarrollados para aumentar su resistencia al viento y mantener resguardada la tela cuando no se requiere su uso y que, además, se mimetizan con la arquitectura moderna.

PERSIANAS EXTERIORES

Desde las tradicionales persianas enrollables europeas hasta las versiones más minimalistas inspiradas en los sistemas de cortinas venecianas, este tipo de persianas han probado ser recursos muy eficientes para el control solar además de acumular otras características que aseguran una mejor calidad vida para sus usuarios. Mejoran el descanso, aíslan del ruido, protegen la intimidad y pueden en algunos casos, ofrecer niveles importantes de seguridad.

FACHADAS DE CONTROL SOLAR

Las fachadas de control solar actúan como estructuras paralelas protectoras de la envolvente que a modo de epidermis bloquean los rayos solares. Estos sistemas adecuadamente orientados resultan altamente eficientes además de ofrecerse al proyectista como un componente de diseño. Un universo de formas, texturas, acabados y materias primas diversas que guardan especial comunión con la marcada necesidad que origina la tendencia al alza de proyectar mayores superficies de vidrio en las fachadas. Elementos que funcionan como cortasoles o parasoles ventilados que permiten mantener altos índices de visibilidad a través de sus estructuras.

AUTOMATIZACIÓN INTELIGENTE

La automatización e integración de aquellos sistemas de protección solar susceptibles de cambiar de posición u orientación con sistemas inteligentes permite generar escenarios diversos donde cada producto dependiendo de su posición en la fachada interactúan para administrar el aprovechamiento de la luz natural o limitar parcial o totalmente su incidencia directa.

PÉRGOLAS

Uno de los recursos pasivos de administración de sombras más demandados desde el inicio de la pandemia han sido sin duda las pérgolas. Estas estructuras simples resultan muy eficientes para crear espacios de sombra fresca al aire libre que pueden trasladarse al edificio cuando se adaptan

como marquesinas o porches. La combinación con vegetación las convierte además en espacios saludables que favorecen la humedad en el ambiente.

La aparición de nuevos sistemas prefabricados que permiten abrir o cerrar la cubierta de la pérgola al antojo del usuario a la vez que se garantiza el sello hermético para proteger el espacio en tiempos de lluvia a dado lugar a un nuevo concepto, moderno y funcional. Es lo que se ha dado en llamar amigablemente como pérgolas bioclimáticas.

PELÍCULAS DE CONTROL SOLAR

Aunque la película de protección o control solar es un producto que lleva años en el mercado, recientemente se ha extendido su uso, debido a los muchos beneficios que ofrece. Esta industria ha incorporado nuevas tecnologías para mejorar la eficiencia energética de las superficies acristaladas con increíble éxito. Estas películas inteligentes desarrolladas con tecnología nano cerámica han probado alcanzar un alto rechazo a los rayos UV y los efectos que tiene el sol sobre el interior de ambientes.

FACHADAS VENTILADAS

Las fachadas ventiladas, aunque no son propiamente elementos de control solar interactúan de forma pasiva con sus efectos convirtiéndose en sistemas reguladores de la temperatura de la envolvente. Es por ello que he considerado incluirlas como parte una esta oferta comercial técnica con

un amplio crecimiento en el interés de los arquitectos tanto por su probada eficiencia como por su aportación al diseño arquitectónico.

Estos sistemas actúan como nuestra piel protegiendo a la envolvente de la incidencia solar directa. Su instalación continua y paralela a lo largo de la fachada primaria crea una cámara de aire en movimiento que regula la temperatura del edificio.

Como han podido ver, nos encontramos ante un sector sumamente vivo y propositivo que seguirá creciendo para convertirse en una disciplina indispensable en cada nuevo proyecto. Una oportunidad de negocio que acumulará otras especialidades y productos que serán fuente de inspiración para crear proyectos únicos y emblemáticos.

Esperamos que nuestra asociación se convierta en un catalizador para el crecimiento cualitativo y cuantitativo de este mercado, en esa confianza creamos la plataforma AMEVEC SOLAR que forma parte de las actividades del Salón Internacional de la Ventana y el Cerramiento en el marco de Expo Cihac.

COLABORACIÓN: AMEVEC

www.amevec.mx

Aplicaciones del policarbonato celular en arquitectura

El policarbonato celular es un polímero del grupo de los termoplásticos que se comercializa en paneles o láminas de diferentes grosores, colores y medidas que presentan una forma de panal entre sus caras expuestas. Esta estructura alveolar que lo caracteriza funciona como una cámara intermedia aislante, al tiempo que, aumenta su resistencia y rigidez sin afectar sensiblemente su peso. Estas propiedades junto con su transparencia hacen de este material tecnológico un aliado de la arquitectura y la industria de la construcción. Se trata de un material sostenible y reciclable que puede aportar gran valor a los proyectos bioclimáticos o sustentables que busquen reducir su huella ambiental.

Las superficies cubiertas con policarbonato celular son translucidas con un alto grado de transparencia en algunos acabados. Por su condición elástica las láminas pueden ser moldeables y fáciles de adaptar a estructuras complejas sin afectar sensiblemente su peso a un menor costo que otras opciones que puedan ofrecer beneficios similares. Las condiciones de transparencia, aislamiento térmico y acústico del policarbonato celular se presentan como una alternativa que compite con el uso vidrio y el acero en una variedad de aplicaciones arquitectónicas. Es por ello que, nos encontramos ante un recurso del diseño arquitectónico que ha venido creciendo en el gusto de los arquitectos y desarrolladores como una elección de valor para proteger y aislar los espacios contribuyendo al aprovechamiento de la luz natu-

ral. Su exclusiva capa de protección UV también le brinda una resistencia superior ante la radiación solar.

Estas son algunas de las aplicaciones más usuales:

• Fachadas

• Muros translucidos

• Cubiertas

• Lucernarios

• Puertas y ventanas

• Pérgolas

La capacidad de estas láminas para curvarse con facilidad en frio favorecen su aplicación para techos que tienen formas geométricas complejas, como arcos, pirámides, invernaderos, conos y cúpulas.

Les compartimos algunos otros datos importantes que deben conocer sobre este recurso arquitectónico:

EXPANSIÓN TÉRMICA

A la hora de instalar estas láminas de policarbonato hemos de considerar que tienen un comportamiento muy diferente al del vidrio, acero o aluminio. Con el calor se expanden hasta 8 veces más que el vidrio y también se contraen con el frío. En construcciones pequeñas el impacto de este efecto es mínimo. Sin embargo, en superficies mayores debe tenerse en consideración. Las mayores expansiones se producen en zonas y épocas del año en donde las diferencias de temperaturas entre el día y la noche son muy marcadas.

herraez - stock adobe com

COMPORTAMIENTO FRENTE AL FUEGO

El policarbonato se produce libre de PVC de cloro y halógenos. no propaga el fuego ni genera opacidad de humos. Es por ello que, es uno de los materiales más seguros ante un incendio, protegiendo así a las personas y el medio ambiente en el caso de que se diera esta condición.

COLORES

El policarbonato celular se ofrece en una gran diversidad de colores para atender las necesidades de diseño que requiere su universo de aplicaciones. Entre estos resalta el acabado cristalino al que se suman una variedad de tonos entre los que destacan entre otros, el bronce, blanco lechoso, blanco, verde, azul, gris y gris metálico.

DURABILIDAD

La durabilidad de este producto no depende de su mantenimiento. Resulta recomendable limpiar la lámina cuando acumule polvo, no solo con el fin de mantener el producto en un buen estado, sino también para reservar la capacidad de iluminación de esta lámina traslúcida. El policarbonato aguanta perfectamente el paso del tiempo a través de los años gracias a su composición, la cual permite a este material resistir la erosión natural y la provocada por los rayos ultravioleta. Se estima que su durabilidad promedio es de alrededor de 20 años en uso continuo.

RECICLAJE

Las placas de policarbonato como ya habíamos comentado son reciclables contribuyendo así a la construcción sustentable. Los beneficios de su bajo peso también se suman a la hora de reducir la huella de carbono al disminuir los efectos de contaminación que origina el traslado de los materiales desde el punto de su fabricación al de instalación. Una condición imperativa también a considerar dentro de su economía circular.

En definitiva, el policarbonato celular se nos presenta como un material de construcción económico y ecológico con propiedades altamente aislantes que lo convierten en un elemento idóneo para la arquitectura contemporánea.

COLABORACIÓN: AMEVEC

www.amevec.mx

Calidad térmica de las ventanas

Decía Ramon de Campoamor (poeta del realismo español): “…nada es verdad ni es mentira, todo es segun el color del cristal con que se mira”. Cita muy cierta cuando hablamos del control de flujo de energía a través de la envolvente de los edificios.

Según lo que se quiera sea protegernos de las ganancias de calor o evitar las perdidas de calor será la estrategia, materiales, componentes y conceptos que echaremos mano al diseñar una fachada. Muchas veces contrapuestos entre si, otras veces complementarios y pocas veces equivalentes.

Lamentablemente hay una generalizada confusión de conceptos y falta de información (no mucha). En la siguiente nota trataremos de poner las cosas en su lugar a través de cuatro infografías.

Espero sea de utilidad en tu profesión.

COLABORACIÓN: BILL MARSHALL / ESTUDIO MARSHALL

Disfruta del verano al máximo instalando filtros solares

El verano es una temporada ideal para disfrutar del aire libre y aprovechar al máximo el patio de tu casa. Sin embargo, el intenso calor y los molestos insectos pueden arruinar rápidamente tus planes. Afortunadamente, existen soluciones inteligentes como las pantallas motorizadas Phantom Screens, que pueden transformar tu terraza en un espacio fresco, cómodo y libre de insectos durante los meses de verano. Veamos cuáles son los beneficios de estas pantallas y cómo pueden mejorar tu experiencia al aire libre.

Los filtros solares motorizados Phantom Screens proporcionan una protección solar efectiva, al bloquear los rayos UV y el calor, permitiéndote disfrutar de un ambiente más fresco y agradable. Ya sea que estés organizando una reunión familiar, relajándote con un buen libro o compartiendo una comida al aire libre, te brindarán el confort necesario para disfrutar plenamente del verano.

Además de protegerte del sol, las pantallas motorizadas también actúan como una barrera contra los molestos insectos. Nada arruina más rápido un momento al aire libre

que los mosquitos y las moscas. Con los mosquiteros Phamtom Screens, puedes mantener a raya a los insectos no deseados y disfrutar de tus espacios al aire libre sin preocupaciones. Adicionalmente, estas pantallas también te brindan privacidad adicional, permitiéndote relajarte y disfrutar de tu espacio al aire libre sin las miradas indiscretas de los vecinos.

La conveniencia es otra ventaja notable de las pantallas motorizadas Phantom Screens. Puedes controlarlas fácilmente mediante un control remoto o incluso a través de una aplicación en tu teléfono inteligente. Esto te permite ajustar las pantallas según tus necesidades sin tener que moverte de tu lugar de descanso. Además se pueden integrar con sistemas domóticos, lo que te permite programar horarios automáticos y adaptar el control de las pantallas a tus rutinas diarias.

Si deseas sacar el máximo provecho de tu patio durante el verano, las pantallas motorizadas Phantom Screens son una inversión inteligente. Estas pantallas te ofrecen protección solar, sombra refrescante, resguardo contra insectos y privacidad adicional, transformando tu patio en un oasis al aire libre. No dejes que el calor o los insectos arruinen tus planes de verano. Elige las pantallas motorizadas Phantom Screens y disfruta al máximo de tu patio en esta temporada. Prepárate para crear recuerdos inolvidables en un espacio exterior perfecto para el verano.

PUBLIRREPORTAJE: PHANTOM SCREENS

Domótica y control solar: el binomio perfecto para la eficiencia energéticamotorizados en tu terraza

La domótica y el control solar conforman un binomio perfecto para lograr un verano inteligente y eficiente desde el punto de vista de la sustentabilidad. Esta combinación tecnológica representa un gran avance en la forma en que interactuamos con nuestras viviendas, ofreciéndonos la posibilidad de maximizar la eficiencia energética y el confort durante la temporada estival.

En primer lugar, es fundamental comprender la importancia del control solar en la búsqueda de la sustentabilidad. Durante el verano, el sol incide directamente sobre nuestras viviendas, generando un aumento significativo de la temperatura en el interior. Esto suele llevar a un consumo excesivo de energía por parte de los sistemas de climatización, lo que no solo se traduce en mayores costos, sino también en un mayor impacto ambiental.

Es en este contexto donde la domótica y el control solar entran en juego como herramientas clave para enfrentar este desafío. Gracias a los sistemas de control solar, como persianas, toldos o vidrios inteligentes, es posible regular la cantidad de luz y calor que ingresa a nuestros espacios interiores. Estos sistemas, combinados con la domótica, nos permiten ajustar y programar de manera automatizada su operación, optimizando así el consumo de energía y mejorando la eficiencia térmica de nuestras viviendas.

El control solar automatizado nos brinda la capacidad de adaptarnos a las condiciones climáticas cambiantes. Mediante el uso de sensores y algoritmos inteligentes, los sistemas pueden detectar la intensidad del sol y ajustar las persianas o toldos de forma automática. En los días calurosos, estos sistemas se despliegan para proporcionar sombra y reducir el ingreso de calor, evitando el sobrecalentamiento y disminuyendo la necesidad de utilizar el aire acondicionado. En cambio, en momentos de menor radiación solar o cuando se busca aprovechar la luz natural, las persianas o toldos se recogen, permitiendo el ingreso de luz y calor.

La domótica además nos ofrece un control remoto y accesible sobre estos sistemas de control solar. A través de una aplicación en nuestro teléfono inteligente o dispositivo conectado, podemos ajustar la posición de las persianas o toldos estemos donde estemos. Esta capacidad de control remoto nos permite adaptar nuestras viviendas a nuestras necesidades y preferencias individuales, y nos brinda la tranquilidad de poder ajustar el ambiente antes de llegar a casa, por ejemplo.

No obstante, el uso conjunto de la domótica y el control solar va más allá de la comodidad y el ahorro energético. Estas tecnologías también contribuyen a la seguridad y protección de nuestros hogares, al simular presencia cuando estamos ausentes mediante la apertura y cierre programado de persianas o cortinas. Esto disuade a posibles intrusos y brinda una mayor sensación de seguridad.

La domótica y el control solar son el binomio perfecto que nos permite maximizar la eficiencia energética, reducir costos, mejorar el confort y proteger el medio ambiente. La capacidad de adaptarse a las condiciones climáticas, el control remoto y la integración con sistemas de seguridad son características clave que hacen de esta combinación una opción imprescindible para quienes buscan una vivienda sustentable y eficiente durante el verano y más allá.

COLABORACIÓN: AMEVEC
