HISTORIACOMERCIOBIODIVERSIDADTURISMOCULTURAARTE TERMINAL PESQUERO PUERTO AZUL APA107 DISEÑO ARQUITECTÓNICO 5B-FAUA-UNI GRUPO 3.4

DISEÑO ARQUITECTÓNICO 5B APA107B - 7th SEMESTER CÁTEDRA:Arq. Robinson C. ORTIZ AGAMA Arq. Carmen Florelí CÁRDENAS FLORES Arq. Juan Luis PALACIOS ROJAS Arq. Alexey CARRASCO ESCÁRCENA Arq. Luis Enrique MORALES DELGADO MSc. Arq. Jorge ZALDÍVAR SUÁREZ3GRUPO . .-Fuentes-Flores,INTEGRANTES:AnaflaviaRivera,Any -Gutarra, -Mauricio,-Gutierrez,AntonyAlessandraJoseph DESARROLLO FINAL GRUPAL CALLAO ENTREGA FINALU2 CONTENIDO 1. PLOT PLAN (escala 1/500) 2. PLANTAS (escala 1/150) 3. ELEVACIONES Y CORTES 2D (escala 1/150) 4. PERSPECTIVAS PEATONALES Y ÁREAS 5. CORTES FUGADOS 3D (escala 1/150) 6. FLUJOS PEATONALES Y VEHICULARES (escala 1/150) 7. MEMORIA GRÁFICA DESCRIPTIVA 7.1 PROCESO CONCEPTUAL 7.2 PROGRAMA ARQUITECTÓNICO 7.3 SÍMBOLO - SIGNIFICADO 7.4 VARIABLES PARAMÉTRICAS Y ARTÍSTICAS 8. AXONOMETRÍA EXPLOTADA 9. RECORRIDO VIRTUAL

EMPLAZAMIENTO: ORIENTACIÓN DE LOS VOLÚMENES SEGÚN SUUTILIZACIÓNJERARQUÍA DE LIGERAS-ACEROESTRUCTURASYMADERA LO ENCONTRADO DISEÑO ARQUITECTÓNICO 5B APA107B - 7th SEMESTER CÁTEDRA:Arq. Robinson C. ORTIZ AGAMA Arq. Carmen Florelí CÁRDENAS FLORES Arq. Juan Luis PALACIOS ROJAS Arq. Alexey CARRASCO ESCÁRCENA Arq. Luis Enrique MORALES DELGADO MSc. Arq. Jorge ZALDÍVAR SUÁREZ3GRUPO -Fuentes Rivera, Any -Mauricio, Joseph 2. MEMORIA GRÁFICA Y DESCRIPTIVA CONTEXTO ENTREGA FINALU2 UBICACIÓN El proyecto se ubica en prolongación de la avenida Carlos Izaguirre. CALLAO USUARIO USUARIO RESIDENTE,USUARIO EN TRÁNSITO,USUARIO FLOTANTE

PARTE

APRENDERPROCESAR CÁTEDRA:Arq. Robinson C. ORTIZ AGAMA Arq. Carmen Florelí CÁRDENAS FLORES Arq. Juan Luis PALACIOS ROJAS Arq. Alexey CARRASCO ESCÁRCENA Arq. Luis Enrique MORALES DELGADO MSc. Arq. Jorge ZALDÍVAR SUÁREZ3GRUPO . .-Fuentes-Flores,INTEGRANTES:AnaflaviaRivera,Any -Gutarra, -Mauricio,-Gutierrez,AntonyAlessandraJoseph 2. MEMORIA GRÁFICA Y DESCRIPTIVA CALLAO ENTREGA FINALU2 CONCEPTO: A LA CHALACAPROPUESTA URBANA El proyecto forma parte de un plan maestro en el que se contemplan distintos ejes: cultural , deportivo y comercial.

El proyecto aprehende el entorno inmediato en el que se rodea, volumetría y la trama. También de la arquitectura histórica colonial del lugar se valora su ortogonalidad, las proporciones y ritmo. Esta cercana a la huaca oquendo de la que se valora la distribución y jerarquía de volúmenes. DE UN BLOQUE

PERTENECIENTE A LA TRAMA CUADRANGULAR Y UNA PLAZA CENTRAL CIRCULAR. SE PARTICIONA EN VOLUMEN ABRIÉNDOSE HACIA EL MAR PROCESO MORFOLOGIACONTINUIDADPERMEABILIDADURBANA Av.FaucettAv.Izaguirre Av.CostaAzul AeropuertoInternacionalJorgeChávez Av.Gambetta SE JERARQUIZA LAS ENTRADAS Y EL VOLUMEN POR USO SE OBTIENE UNA PLAZA QUE RECEPCIONA Y DISTRIBUYE EL FLUJO DEL PROYECTO. MERCADO ÁREA PROCESAMIENTODE EXPOSICIONES RESTAURANTESY VENDER

COMPONENTE

ACERO

Una de las variables paramétricas es el tema de la Se plantearon estructuras verticales ramiﬁcadas que sostienen el techo. Este aspecto simula a las palmeras que naturalmente crecen en la costa del Callao. también deﬁne la escala humana.

MATERIALIDAD

DISEÑO ARQUITECTÓNICO 5B APA107B - 7th SEMESTER CÁTEDRA:Arq. Robinson C. ORTIZ AGAMA Arq. Carmen Florelí CÁRDENAS FLORES Arq. Juan Luis PALACIOS ROJAS Arq. Alexey CARRASCO ESCÁRCENA Arq. Luis Enrique MORALES DELGADO MSc. Arq. Jorge ZALDÍVAR SUÁREZ3GRUPO . .-Fuentes-Flores,INTEGRANTES:AnaflaviaRivera,Any -Gutierrez, Alessandra -Mauricio, Joseph 2. MEMORIA GRÁFICA Y DESCRIPTIVA ENTREGA FINALU2 VARIABLE PARAMÉTRICAS Y ARTÍSTICAS

CUBIERTAHEXAGONAL)CINÉTICA(TEXTURA

Se escogieron los materiales adecuados en el ediﬁcio debido a que la zona de intervención cercana al litoral marino posee un clima frío y húmedo. PARAMÉTRICO CONCRETO BLANCO ADOQUINES POLICARBONATO

DISEÑO ARQUITECTÓNICO 5B APA107B - 7th SEMESTER CÁTEDRA:Arq. Robinson C. ORTIZ AGAMA Arq. Carmen Florelí CÁRDENAS FLORES Arq. Juan Luis PALACIOS ROJAS Arq. Alexey CARRASCO ESCÁRCENA Arq. Luis Enrique MORALES DELGADO MSc. Arq. Jorge ZALDÍVAR SUÁREZ3GRUPO . .-Fuentes-Flores,INTEGRANTES:AnaflaviaRivera,Any -Gutarra, -Mauricio,-Gutierrez,AntonyAlessandraJoseph 3. FLUJOS VEHICULARES CALLAO ENTREGA FINALU2 ESCALA 1:500 Vehículos de carga usoVehículospesadadecomún LEYENDA

DISEÑO ARQUITECTÓNICO 5B APA107B - 7th SEMESTER CÁTEDRA:Arq. Robinson C. ORTIZ AGAMA Arq. Carmen Florelí CÁRDENAS FLORES Arq. Juan Luis PALACIOS ROJAS Arq. Alexey CARRASCO ESCÁRCENA Arq. Luis Enrique MORALES DELGADO MSc. Arq. Jorge ZALDÍVAR SUÁREZ3GRUPO . .-Fuentes-Flores,INTEGRANTES:AnaflaviaRivera,Any -Gutarra, -Mauricio,-Gutierrez,AntonyAlessandraJoseph 3. FLUJOS PEATONALES CALLAO ENTREGA FINALU2 ESCALA 1:500 Zona ProcesamientoZonaZonaMercadodeCulturalde LEYENDA

CÁTEDRA:Arq. Robinson C. ORTIZ AGAMA Arq. Carmen Florelí CÁRDENAS FLORES Arq. Juan Luis PALACIOS ROJAS Arq. Alexey CARRASCO ESCÁRCENA Arq. Luis Enrique MORALES DELGADO MSc. Arq. Jorge ZALDÍVAR SUÁREZ3GRUPO -Fuentes Rivera, Any -Mauricio, Joseph ENTREGA FINALU2 5. PLANTAS ARQUITECTÓNICAS

FLORES Arq. Juan Luis PALACIOS ROJAS Arq. Alexey CARRASCO ESCÁRCENA Arq. Luis Enrique MORALES DELGADO MSc. Arq. Jorge ZALDÍVAR SUÁREZ3GRUPO

DISEÑO ARQUITECTÓNICO 5B APA107B - 7th SEMESTER CÁTEDRA:Arq. Robinson C. ORTIZ AGAMA Arq. Carmen Florelí CÁRDENAS FLORES Arq. Juan Luis PALACIOS ROJAS Arq. Alexey CARRASCO ESCÁRCENA Arq. Luis Enrique MORALES DELGADO MSc. Arq. Jorge ZALDÍVAR SUÁREZ3GRUPO . .-Fuentes-Flores,INTEGRANTES:AnaflaviaRivera,Any -Gutarra, -Mauricio,-Gutierrez,AntonyAlessandraJoseph CALLAO ENTREGA FINALU2 5. PLANTAS ARQUITECTÓNICAS

Arq. Luis Enrique MORALES DELGADO MSc. Arq. Jorge ZALDÍVAR SUÁREZ3GRUPO 5. PLANTAS ARQUITECTÓNICAS

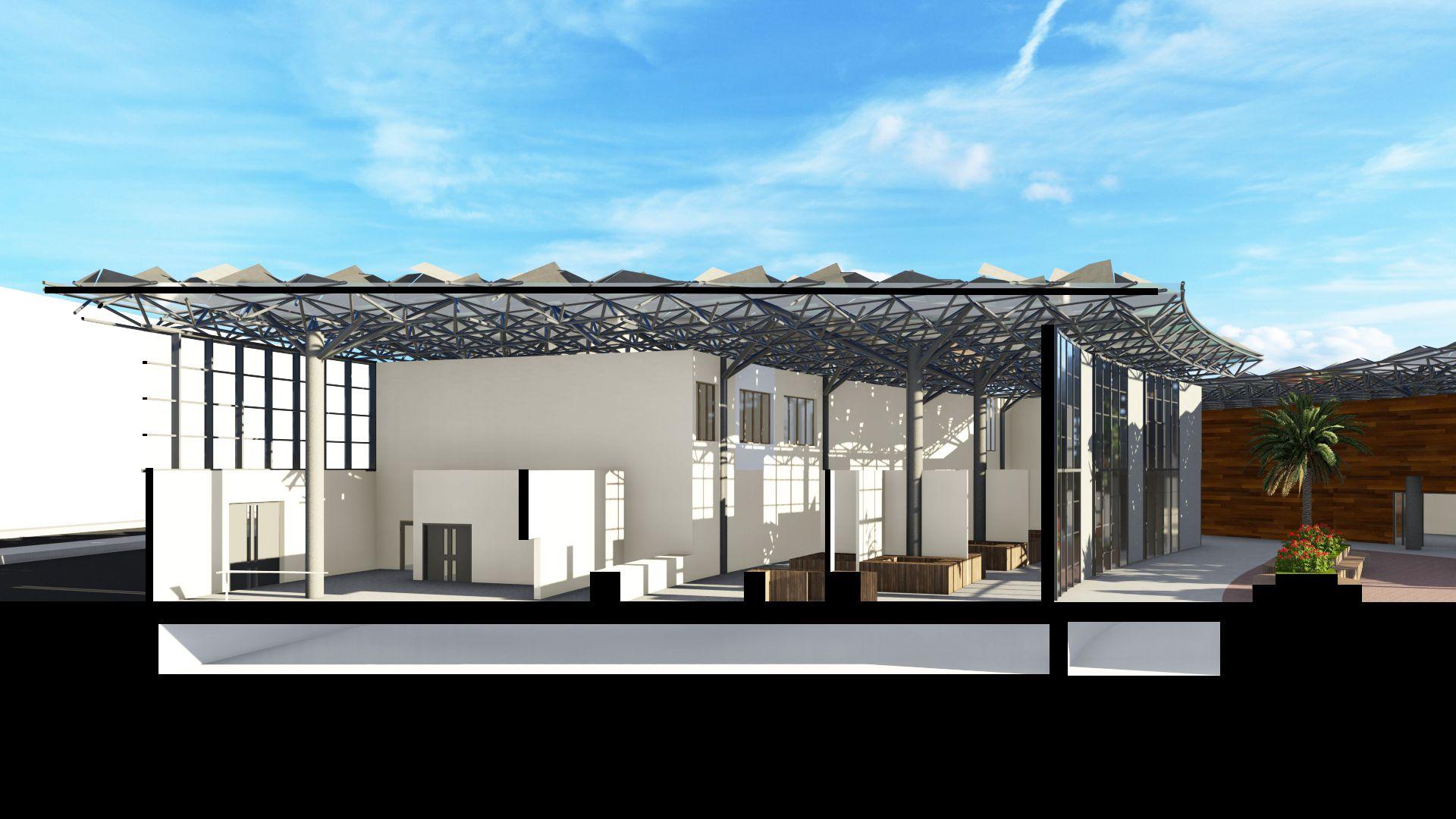

DISEÑO ARQUITECTÓNICO 5B APA107B - 7th SEMESTER CÁTEDRA:Arq. Robinson C. ORTIZ AGAMA Arq. Carmen Florelí CÁRDENAS FLORES Arq. Juan Luis PALACIOS ROJAS Arq. Alexey CARRASCO ESCÁRCENA Arq. Luis Enrique MORALES DELGADO MSc. Arq. Jorge ZALDÍVAR SUÁREZ3GRUPO . .-Fuentes-Flores,INTEGRANTES:AnaflaviaRivera,Any -Gutarra, -Mauricio,-Gutierrez,AntonyAlessandraJoseph CALLAO ENTREGA FINALU2 6. CORTES 2D CORTE A-A CORTE B-B A A B B

E2 E1

7. ELEVACIONES DISEÑO ARQUITECTÓNICO 5B APA107B - 7th SEMESTER CÁTEDRA:Arq. Robinson C. ORTIZ AGAMA Arq. Carmen Florelí CÁRDENAS FLORES Arq. Juan Luis PALACIOS ROJAS Arq. Alexey CARRASCO ESCÁRCENA Arq. Luis Enrique MORALES DELGADO MSc. Arq. Jorge ZALDÍVAR SUÁREZ3GRUPO . .-Fuentes-Flores,INTEGRANTES:AnaflaviaRivera,Any -Gutarra, -Mauricio,-Gutierrez,AntonyAlessandraJoseph CALLAO ENTREGA FINALU2 E3

DISEÑO ARQUITECTÓNICO 5B APA107B - 7th SEMESTER CÁTEDRA:Arq. Robinson C. ORTIZ AGAMA Arq. Carmen Florelí CÁRDENAS FLORES Arq. Juan Luis PALACIOS ROJAS Arq. Alexey CARRASCO ESCÁRCENA Arq. Luis Enrique MORALES DELGADO MSc. Arq. Jorge ZALDÍVAR SUÁREZ3GRUPO . .-Fuentes-Flores,INTEGRANTES:AnaflaviaRivera,Any -Gutarra, -Mauricio,-Gutierrez,AntonyAlessandraJoseph CALLAO ENTREGA FINALU2

7. VISTAS DISEÑO ARQUITECTÓNICO 5B APA107B - 7th SEMESTER CÁTEDRA:Arq. Robinson C. ORTIZ AGAMA Arq. Carmen Florelí CÁRDENAS FLORES Arq. Juan Luis PALACIOS ROJAS Arq. Alexey CARRASCO ESCÁRCENA Arq. Luis Enrique MORALES DELGADO MSc. Arq. Jorge ZALDÍVAR SUÁREZ3GRUPO . .-Fuentes-Flores,INTEGRANTES:AnaflaviaRivera,Any -Gutarra, -Mauricio,-Gutierrez,AntonyAlessandraJoseph CALLAO ENTREGA FINALU2

DISEÑO ARQUITECTÓNICO 5B APA107B - 7th SEMESTER CÁTEDRA:Arq. Robinson C. ORTIZ AGAMA Arq. Carmen Florelí CÁRDENAS FLORES Arq. Juan Luis PALACIOS ROJAS Arq. Alexey CARRASCO ESCÁRCENA Arq. Luis Enrique MORALES DELGADO MSc. Arq. Jorge ZALDÍVAR SUÁREZ3GRUPO . .-Fuentes-Flores,INTEGRANTES:AnaflaviaRivera,Any -Gutarra, -Mauricio,-Gutierrez,AntonyAlessandraJoseph CALLAO ENTREGA FINALU2 7. VISTAS PATIO CENTRAL

DISEÑO ARQUITECTÓNICO 5B APA107B - 7th SEMESTER CÁTEDRA:Arq. Robinson C. ORTIZ AGAMA Arq. Carmen Florelí CÁRDENAS FLORES Arq. Juan Luis PALACIOS ROJAS Arq. Alexey CARRASCO ESCÁRCENA Arq. Luis Enrique MORALES DELGADO MSc. Arq. Jorge ZALDÍVAR SUÁREZ3GRUPO . .-Fuentes-Flores,INTEGRANTES:AnaflaviaRivera,Any -Gutarra, -Mauricio,-Gutierrez,AntonyAlessandraJoseph CALLAO ENTREGA FINALU2 7. VISTAS FERIA CULTURAL-BLOQUE CULTURAL

DISEÑO ARQUITECTÓNICO 5B APA107B - 7th SEMESTER CÁTEDRA:Arq. Robinson C. ORTIZ AGAMA Arq. Carmen Florelí CÁRDENAS FLORES Arq. Juan Luis PALACIOS ROJAS Arq. Alexey CARRASCO ESCÁRCENA Arq. Luis Enrique MORALES DELGADO MSc. Arq. Jorge ZALDÍVAR SUÁREZ3GRUPO . .-Fuentes-Flores,INTEGRANTES:AnaflaviaRivera,Any -Gutarra, -Mauricio,-Gutierrez,AntonyAlessandraJoseph CALLAO ENTREGA FINALU2 7. VISTAS ESTACIONAMIENTOS-BLOQUE PROCESAMIENTO

DISEÑO ARQUITECTÓNICO 5B APA107B - 7th SEMESTER CÁTEDRA:Arq. Robinson C. ORTIZ AGAMA Arq. Carmen Florelí CÁRDENAS FLORES Arq. Juan Luis PALACIOS ROJAS Arq. Alexey CARRASCO ESCÁRCENA Arq. Luis Enrique MORALES DELGADO MSc. Arq. Jorge ZALDÍVAR SUÁREZ3GRUPO . .-Fuentes-Flores,INTEGRANTES:AnaflaviaRivera,Any -Gutarra, -Mauricio,-Gutierrez,AntonyAlessandraJoseph CALLAO ENTREGA FINALU2 7. VISTAS PATIO CENTRAL-BLOQUE CULTURAL

DISEÑO ARQUITECTÓNICO 5B APA107B - 7th SEMESTER CÁTEDRA:Arq. Robinson C. ORTIZ AGAMA Arq. Carmen Florelí CÁRDENAS FLORES Arq. Juan Luis PALACIOS ROJAS Arq. Alexey CARRASCO ESCÁRCENA Arq. Luis Enrique MORALES DELGADO MSc. Arq. Jorge ZALDÍVAR SUÁREZ3GRUPO . .-Fuentes-Flores,INTEGRANTES:AnaflaviaRivera,Any -Gutarra, -Mauricio,-Gutierrez,AntonyAlessandraJoseph CALLAO ENTREGA FINALU2 7. VISTAS MERCADO PISO 2

DISEÑO ARQUITECTÓNICO 5B APA107B - 7th SEMESTER CÁTEDRA:Arq. Robinson C. ORTIZ AGAMA Arq. Carmen Florelí CÁRDENAS FLORES Arq. Juan Luis PALACIOS ROJAS Arq. Alexey CARRASCO ESCÁRCENA Arq. Luis Enrique MORALES DELGADO MSc. Arq. Jorge ZALDÍVAR SUÁREZ3GRUPO . .-Fuentes-Flores,INTEGRANTES:AnaflaviaRivera,Any -Gutarra, -Mauricio,-Gutierrez,AntonyAlessandraJoseph CALLAO ENTREGA FINALU2 7. VISTAS HALL-BLOQUE CULTURAL

CÁTEDRA:Arq. Robinson C. ORTIZ AGAMA Arq. Carmen Florelí CÁRDENAS FLORES Arq. Juan Luis PALACIOS ROJAS Arq. Alexey CARRASCO ESCÁRCENA Arq. Luis Enrique MORALES DELGADO MSc. Arq. Jorge ZALDÍVAR SUÁREZ3GRUPO . . -Fuentes Rivera, Any -Mauricio, Joseph ENTREGA FINALU2 VISTA PRIMERVISTASÓTANODELDELPISOVISTADELSEGUNDOPISO COMPOSICIÓN DEL ELEMENTO PARAMÉTRICO

DISEÑO ARQUITECTÓNICO 5B APA107B - 7th SEMESTER CÁTEDRA:Arq. Robinson C. ORTIZ AGAMA Arq. Carmen Florelí CÁRDENAS FLORES Arq. Juan Luis PALACIOS ROJAS Arq. Alexey CARRASCO ESCÁRCENA Arq. Luis Enrique MORALES DELGADO MSc. Arq. Jorge ZALDÍVAR SUÁREZ3GRUPO . .-Fuentes-Flores,INTEGRANTES:AnaflaviaRivera,Any -Gutarra, -Mauricio,-Gutierrez,AntonyAlessandraJoseph CALLAO ENTREGA FINALU2 7. ELEMENTO PARAMÉTRICO

HISTORIACOMERCIOBIODIVERSIDADTURISMOCULTURAARTE TERMINAL PESQUERO PUERTO AZUL APA107 DISEÑO ARQUITECTÓNICO 5B-FAUA-UNI alumna Flores Molina

PRIMERA ESC:1/100PLANTAA A’

SEGUNDA PLANTA ESC:1/100 BB’

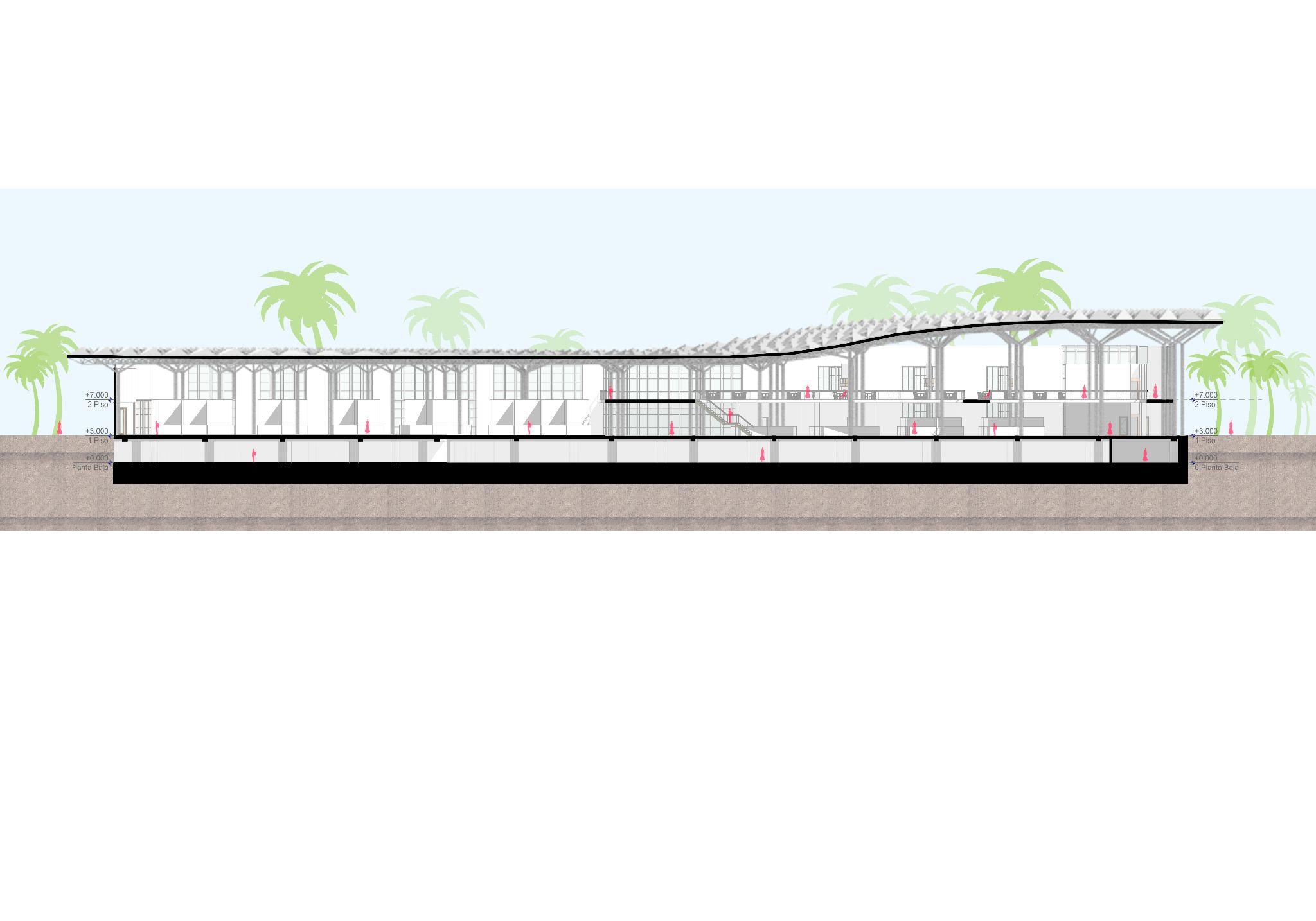

ESC:1/100CORTEESC:150A-A’B-B’

CORTE
