MAKASSAR CREATIVE HUB DENGAN PENDEKATAN ARSITEKTUR KONTEMPORER
Analisis Tapak ......................................................................................... 03 Analisis Program Ruang ...................................................................... 04 Analisis Tema Perancangan ..................................................................... 05 Analisis Bentuk dan Material ................................................................. 06 Analisis Sistem Struktur Dan Utilitas ........................................................ 07 Konsep Dasar ........................................................................................ 01 Pemilihan Lokasi ...................................................................................... 02 Siteplan ................................................................................................... 08 Denah ..................................................................................................... 09 Tampak ................................................................................................. 12 Potongan ............................................................................................... 14 Perspektif Eksterior ................................................................................ 19 Perspektif Interior .................................................................................... 21 Detail rencana ............................................................................................... 18
Kurang Permodalan Kesulitan Pemasaran Kesulitan Bahan Baku ManajemenProduksi
Makassar sebagai salah satu kota metropolitan di Indonesia secara sadar mulai melihat potensi dari sektor-sektor kreatif. Perekonomian yang terus meningkat setiap tahun dan industri kreatif sebagai salah satu sektor yang ikut berperan di dalamnya. Dinas Pariwisata Kota Makassar menggandeng sekitar 300 komunitas dalam mengembangkan industri ekonomi kreatif di Makassar.
Komunitas tersebut antaranya komunitas aplikasi game dan developer, arsitektur, desain interior, desain audio visual, desain produk, fashion, kuliner, kriya, lm animasi dan video, fotogra, musik penerbitan, periklanan, seni rupa, seni pertunjukan dan televisi serta radio.
contemporaarchitecture
Ruang Kreatif KurangKeahlianProduksi KurangManejerialKeterampilan dan Pengelolaan SDM
PUSAT PELATIHAN
MAKERSPACE PUSATBISNISINKUBASI
latar belakang
TEMA/ PENDEKATAN
MAIN ISSUES
function
Arsitektur kontemporer adalah arsitektur abad ke-21, tidak ada satu pun gaya dominan; arsitektur kontemporer dikerjakan pada selusin gaya yang berbeda, dari pasca modernisme dan teknologi tinggi arsitektur sangat konseptual dan gaya ekspresif, menyerupai menatah pada skala besar. berbagai gaya dan pendekatan yang umum menggunakan teknologi sangat canggih dan bahan bangunan modern.
Makassar Creative Hub akan menjadi ruang bagi para pelaku industri kreatif, komunitas serta masyarakat di Kota Makassar dengan berbagai fasilitas yang dimiliki untuk mengembangkan potensinya diberbagai sektor yang telah diwadahi di Makassar Creative Hub.
Industri kreatif di Indonesia saat ini tengah menjadi sorotan karena menyumbang cukup signikan terhadap perekonomian di Indonesia, berdasarkan data BEKRAF, kontribusi ekonomi kreatif terhadap produk domestic bruto Indonesia tahun 2017 sebesar 7,28%. Melihat kontribusi yang cukup besar tersebut, maka perlu kita cermati bersama tentang pentingnya wadah yang menunjang keberlangsungan ekonomi kreatif di Indonesia.
Bangunan yang kokoh
CREATIVE SPACE
Konsep Ruang terkesan terbuka
Gubahan yang ekspresif dan dinamis
Eksplorasi elemen lansekap area yang berstruktur
ry
ide desain
Harmonisasi ruangan yang menyatu dengan ruang luar
Memiliki fasad transparan dan material yang unik
01
COWORKINGSPACE
Kecamatan Tamalate Kecamatan Tamalanrea PEMILIHAN TAPAK DAN LOKASI Tabel Pembobotan Kriteria Lokasi Strategis Sesuai dengan KetersediaanPencapaian/AksesRTRWUtilitasLahanPotensiViewMenunjangbangunanP2IK Jumlah Alt. 1 4444444 28 Alt. 2 2244343 25 Kecamatan Tamalate Kecamatan Tamalanrea TAPAK TERPILIH Lokasi Tapak terpilih berada di Jl. Metro Tj. Bunga Kecamatan Tamalate melihat lokasi tersebut lebih berpotensi dan sesuai dengan kebutuhan peruntukan Makassar Creative Hub yang akan dibangun. Jl. Danau Tj. Bunga Jl. Metro Tj. Bunga Jl. Manunggal Jl. Metro Tj. Bunga 02
Main Entance and Site Entrance terbuka hijau Area Rancangan
Akses utama dari arah Utara dari Jalan Metro Tanjung Bunga kearah akses masuk Tapak. Kemudian untuk akses keluar dari dalam Tapak dapat diakses dari arah Selatan Tapak menuju keluar kearah Jalan Danau Tanjung
KebisinganBunga.dari
arah Barat Tapak merupakan tingkat kebisingan tinggi yang merupakan jalan arteri utama, kebisingan arah selatan Tapak merupakan kebisingan rendah sedangkan arah Utara dan Timur tingkat kebisingannya kurang karna merupakan area pemukiman dan hutan.
Jl. Metro Tj. Bunga
03
Arah Mata Angin

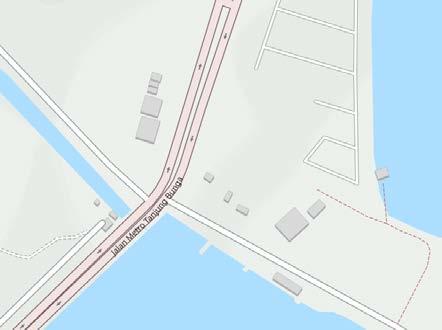

Kondisi Tapak dengan luas tapak 14.887,2 m2 atau 1,5 Ha. dengan bentuk trapesium,tapak terletak pada kawasan industri dan area pengembangan pembangunan. Pada area sekitar tapak pada sebelah Utara dan Timur merupakan area penduduk dan hutan sedangkan pada arah Barat dan Selatan merupakan area pengembangan penduduk dan area danau tanjung bunga.
site building
Ruang
ANALISIS TAPAK
Jl. Danau Tj. Bunga
Jl. Manunggal
Rona Awal
Site
entance/exitenterancekendaraanpejalankakisempadanjalanutamaKet
Respon
Jl. Metro Tj. Bunga
Pencapaian View
Berdasarkan view tersebut, pada sisi Barat dan selatan tapak merupakan view yang sangat bagus baik dari dalam tapak maupun dari luar tapak karena menhadap ke arah jalan utama dan area danau tanjung sedangkan untuk view Utara dan dan Timur kurang menarik karena mengarah ke area pemukiman dan hutan disekitarnya.
Kebisingan
Pada area Barat site angin akan berhembus dengan intesitas tinggi karena lokasi site yang tidak jauh dari area pantai sedangkan pada area Selatan angin akan berhembus sedang karena merupakan area danau tanjung bunga, begitu juga pada area Utara dan Timur site.
Site Building Mengarah ke Barat Laut
ANALISIS PROGRAM RUANG 04 C A B C A B MUSHOLLAH, LAVATORY, RUANG SERVICE AREA PARKIR MOTOR ( BASEMENT ) AREA PARKIR MOBIL ( BASEMENT ) CAFETARIA,GALERY COWORKING SPACE, STUDIO FOTO, LAVATORY WORKSHOP ARSITEKTUR, APLIKASI & GAME, PERIKLANAN, FOTO, VIDEO & FILM
C A B LOBBY, RUANG KERJA, RUANG MEETING, AREA COWORKING SPACE RETAIL, PERPUSTAKAAN , EXEBITION HALL, LAVATORY, RUANG KELAS WORKSHOP PENERBITAN, DESAIN PRODUKSI, TV& RADIO, KRIYA, WORKSHOP DESAIN KOMUNIKASI DESAIN VISUAL (DKV) DAN COMMUNAL SPACE GROUD FLOOR A B C 1 FLOOR A B C A B C 2 FLOOR SERVICEAREA AREAPUBLIKAREAPRIVATE RUANGHIJAUTERBUKA(RTH) 10% 30% 30% 30%
Pameran Service Produksi
Bangunan akan dibagi menjadi tiga massa bangunan dengan fungsi yang berbeda dengan akses yang saling terkoneksi satu sama lain untuk memebuhi segala aktitas para pelaku Makassar Creative Hub.
Edukasi Pengelolah Komersil/Retail
publik AKSES private semi private
ZONA DAN FUNGSUSIRKULASI
Bangunan akan dibagi menjadi tiga massa bangunan dengan fungsi yang berbeda dengan akses yang saling terkoneksi satu sama lain untuk memebuhi segala aktitas para pelaku Makassar Creative Hub.
PelakuKreatifIndustri Pengelolah Pengunjung Komunitas
Pengguna aktivitas

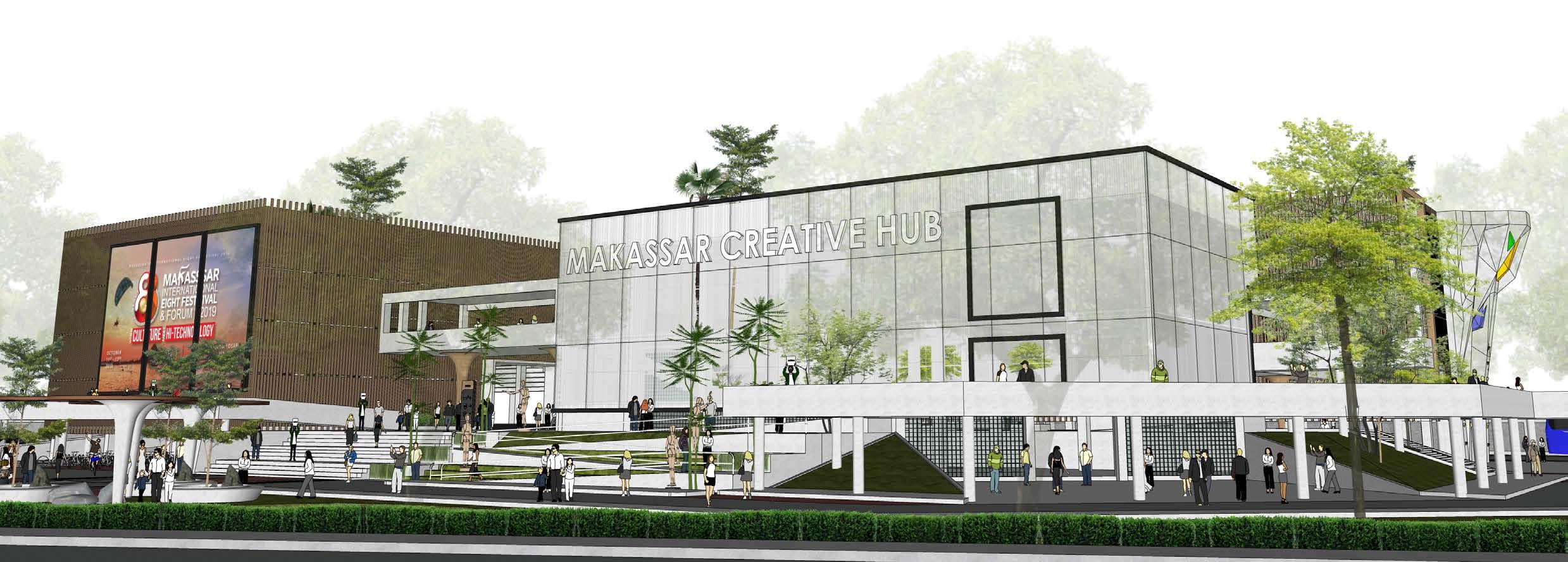

Kemudian menghasilkan olah bentuk bangunan Makassar ArsitekturCreativeHubdenganpendekatanKontemporer
05
Ditiap bangunan bangunan dibagi beberapa elevasi untuk memenuhi kebutuhan ruang
ANALISIS BENTUK DAN MATERIAL BANGUNAN
Tapak dibagi menjadi 3 massa bangunan dengan fungsiyangberbeda.

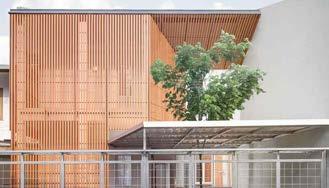

KISI-KISI Wood Plastic Composite (WPC)
POLYCARBONATE TRANSLUCENT FACADE
Tiap bangunan dihubungkan dengan koridor sebagai akses utamaketiapbangunan.
Tapak awal bangunan berbentuk kotakpersegi.
06
arsitektur kontemporer
BUKAAN LEBAR DAN ELEMENT TANAMAN PADA BANGUNANBENTUK BANGUNAN YANG ATRAKTIF
PENGGUNAAN MATERIAL ANTI MAENSTREAM
ANALISIS TEMA PERANCANGAN
PENGGUNAN PALET WARNA YANG NETRAL DAN TEGAS
Arsitektur kontemporer adalah arsitektur abad ke-21, tidak ada satu pun gaya dominan; arsitektur kontemporer dikerjakan pada selusin gaya yang berbeda, dari pasca modernisme dan teknologi tinggi arsitektur sangat konseptual dan gaya ekspresif, menyerupai menatah pada skala besar. berbagai gaya dan pendekatan yang umum menggunakan teknologi sangat canggih dan bahan bangunan modern.
SISTEM BANGUNAN
STUKTUR ATAP MENGGUNAKAN ATAP KONVENSIONAL DAN BETON DAN FASADE BANGUNAN MENGGUNAKAN MATERIAL WPC DAN POLYCARBONATE
STRUKTUR BANGUNAN MENGGUNAKAN BETON BERTULANG DENGAN STRUKTUR BANGUNAN YANG MODULAR
STRUKTUR DAN UTILITAS
07 GROUD FLOOR 1 FLOOR 2 FLOOR
JALUR HYDRAN
STRUKTUR PONDASI MENGGUNAKAN PONDASI TIANG PANCANG
AIRAIRSPRINKLERKOTORBERSIH
