GEDUN G PER TUNJUKAN SENI T ARI DI K O T A MAKASS AR Anw ar Ridal W ali Amri ( 105830005415 ) BBN83206 La bor a torium T ug as Akhir La por an P er ancang an PROGRAM STUDI ARSITEKTUR F AK UL T AS TEKNIK UNIVERSIT AS MUHAMMADIYAH MAKASSAR 2 0 22
Atap gedung ini mengambil analogi dari hewan Siput Laut,yang dimana struktur atap pada bangunan ini menyerupai cangkang Siput Laut.
Konsep Ide Bentuk
PENDAHULU AN GEDUNG PER TUNJUKAN SENI T ARI
Pada perancangan Gedung Pertunjukan Seni Tari dengan jenis massa bangunan tunggal, bentuk bangunan didapatkan berdasarkan karakteristik konsep perancangan.
Kegunaan penerapan metafora dalam arsitektur sebagai salah satu cara atau metode sebagai perwujudan kreativitas arsitektural, yakni mempengaruhi untuk timbulnya berbagai interpretasi pengamat.
KONSEP DASAR
BBN83 2 06 Labor atorium T ugas Akhir
Ide Desain
01
Latar Belakang
Berkurangnya kegiatan seni tari tradisional diakibatkan perkembangan teknologi yang sudah semakin berkembang pesat dan semakin mempengaruhi masyarakat. Hal ini menimbulkan berkurangnya praktek juga materi pembelajaran tentang seni tari tradisional dikarenakan belum adanya sebuah format pelatihan dan pertunjukan yang bisa mewadahi secara lengkap dan terstruktur.
Di Indonesia sendiri, seni tari memiliki banyak keanekaragaman jenis yang tersebar di setiap pulaunya. Keanekaragaman tersebut juga memiliki potensi akan budaya yang berbeda satu dengan yang lainnya.
Berdasarkan uraian diatas, maka dianggap perlu membuat rancangan Gedung Pertunjukan Seni Tari di kota Makassar untuk memenuhi kebutuhan akan pelestarian seni tari tradisional.
Tari berkembang pesat menyebar keseluruh dunia dan diciptakan oleh banyak seniman sebagai hasil dari pengenalan banyak media dan pengenalan berbagai jenis tarian diseluruh dunia.
Arsitektur Metafora adalah mengidentifikasi suatu bangunan arsitektural dengan pengandaian sesuatu yang abstrak sehingga setiap pengamat akan mempunyai persepsi masing-masing sesuai dengan persepsi yang timbul pada saat pertama kali melihat bangunan tersebut.
Tema/Pendekatan
+

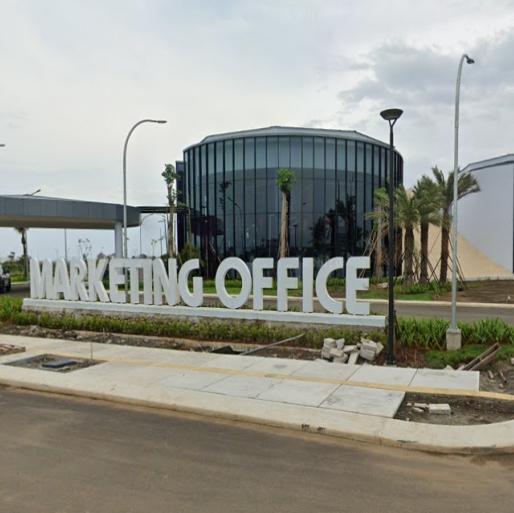

Putra Citraland City The Water Front Cbd
+
Site sesuai dengan peruntukan RTRW
Dilalui oleh moda transportasi umum
+
Tingkat kemacetan lumayan tinggi pada jam kerja Moda transportasi umum terbatas
hasil dari rekapitulasi site disamping, adapun yang terpilih yaitu lokasi site yang terletak di kawasan Center Point of Indonesia (CPI), Kecamatan Mariso, Kota Makassar, Sulawesi Selatan. Luas site 5,46 hektar dan keliling 950 m2.++
Lahan Kosong
Lokasi Terpilih
Jaringan Utilitas sudah memadai
-
+
-
Terle tak di J alan Cendr a w asih, Kecamatan Mariso
Dekat dengan pusat kota
Tingkat kemacetan lumayan tinggi di sekitar kawasan CPI.
Dekat dengan pusat kota
PEMILIHAN LOKASI PENDAHULU AN 02
Jaringan Utilitas sudah memadai
Terle tak di J alan Me tro T anjung Bunga, Kecamatan Mariso
Site tidak sesuai dengan peruntukan RTRW
Batas Wilayah Kota Makassar
Luas site 1,65 hektar dan keliling 563 m2+ +
Site tidak sesuai dengan peruntukan RTRW
Tidak dilalui oleh moda transportasi umum
Terle tak di K a w asan Center Point Of Indonesia (CPI), Kecamatan Mariso
Jaringan utilitas sudah memadai
Tingkat kemacetan lumayan tinggi pada jam kerja
Alternatif Lokasi
Lahan Kosong
Berdasarkan
Sirkuit Makassar Metro Tanjung Bunga
Luas site 5,46 hektar dan keliling 950 m2+
Luas site 6 hektar dan keliling 980 m2+ +
Dekat dengan pusat kota dan permukiman warga
Peta Indonesia Peta Sulawesi
KRITERIA Lokasi Strategis Kesesuaian Lahan dengan RTRW Pencapaian / KetersediaanUtilitasAksesbilitasLahan BOBOT Alternatif Site 1 Alternatif Site 2 Alternatif Site 3 99799 89949 99948 Jumlah 43 39 39
ANALISIS TAPAK ANALISIS PERANCANGAN Data T apak Bangunan V iew Putra Citraland City The Water Front Cbd Sirkuit Makassar Metro Tanjung Bunga
Lahan Kosong
Bangunan Utara Selatan Barat T imur Arah Angin Angin laut pada siang hari. Angin darat pada malam hari. Bangunan Aksesbilitas Sirkulasi utama kendaraan satu arah roda 2 dan Sirkulasi4. utama kendaraan dua arah roda 2 dan Sirkulasi4. kendaraan dua arah roda 2 dan 4. Rencana Entrance Rencana Way Out Orientasi Matahari Bangunan Respon Perancangan Bangunan Penempataan bukaan yang sesuai dengan keadaan arah edar matahari, dan penggunaan sun shading pada bagian dinding bangunan, terutama bagian utara. Bukaan Entrance Sirkulasi Menggunakan sistem sun shading untuk mereduksi sinar matahari yang terlalu terik Way Out Vegetasi
Lahan Kosong
Tribun Penonton = 480 m2
Zona dan Sirkulasi Pengelola gedung.
Lobby = 600 m2
Toilet Penari = 5,12 m2
Pengguna & Aktifitas Zoning
Ruang Ganti = 20 m2
Jumlah = 110 m2
Jumlah = 1080 m2
Ruang Pengelola = 10,24 m2
Jumlah = 64,32 m2
Ruang Sound System = 10,24 m2
Zona dan Sirkulasi Penari.
Zona dan Sirkulasi Pengunjung.
Ruang Rapat = 25 m2
Besaran Ruang
Backstage = 10,24 m2
Toilet Pengunjung = 30,72 m2
Kantin = 15,36 m2
Menonton dan menikmati pertunjukan.
Gudang = 20 m2
Sirkulasi 30% = 399,156 m2
Zona dan Sirkulasi Pengelola gedung.
PENARI Berlatih dan melaksanakan pertunjukan seni tari.
Zona dan Sirkulasi Penari.
Jumlah = 76,2 m2
Ruang Tata Lampu = 10,24 m2
Zona dan Sirkulasi Pengunjung.
Jumlah Keseluruhan = 1330,52 m2
PENGUNJUNG
Ruang Kostum = 20 m2
Ruang Latihan = 50 m2
PENGELOLA Mengelola, bertanggung jawab serta merawat gedung bangunan.
ServiceRuang Tiket = 8 m2
Toilet Pengelola = 5,12 m2
TOTAL = 1729,676 m2
ANALISIS PROGRAM RUANG ANALISIS PERANCANGAN
Ruang Peralatan = 10,24 m2
OLAH BENTUK
PAVING BLOKBETON Tampilan atap pada bangunan
Bentuk dasar massa kemudian diolah kembali dengan memotong sedikit bagian depan dan belakang cangkang tersebut.
ANALISIS BENTUK & MATERIAL
Bentuk dasar massa
Finishing bentuk d asar atap bangunan
Ide utama desain atap gedung pertunjukan seni tari ini dari analogi cangkang Siput Laut
ACP
BAJA TENDA MEMBRAN
WALASUJIASPAL
MA TERIAL
AIR
EKSTERIOR
VIEW MATA BURUNG
VIEW MATA MANUSIA
JURUSANARSITEKTURFAKULTASTEKNIK UNIVERSITASMUHAMMADIYAHMAKASSARSTUDIOAKHIRPERIODEII GEDUNGJUDULSKRIPSIPERTUNJUKANSENITARIDIKOTAMAKASSARANWARMAHASISWARIDALWALIAMRI105830005415 DOSENPEMBIMBING DR.Ir.MUHAMMADSYARIF,S.T.,M.T.,M.M.,IPM.ANDIYUSRI,ST.,M.T. DOSENPENGUJI JUDULGAMBARSITEPLAN SKALA1:800 NO.LEMBAR KETERANGAN SITEPLAN SKALA1:800
H.I.J.K.PARKIRMOBILVIPMUSEUMSENITARIRESTORANTEMPATSEWATENANT
ENTRANCE
195M M140
LEGENDA:
F.E.D.B.A.GEDUNGPERTUNJUKANSENITARIPENDOPOC.TRIBUNOUTDOORTAMANPARKIRMOBILPARKIRMOTORG.PARKIRBUS A B C D EE F G H I J K
STAGE+1,20-+0,00+4,40+0,40 LOBBY+0,00 R.TIKET BACKSTAGE +-0,00 PENGELOLARUANGRUANGRAPAT wc 0,8 wc 0,8 RUANGTATALAMPU RUANGSOUNDSYSTEM LAVATORY -0,5 wcwc 0,80,8LAVATORY -0,5 LATIHANRUANG GUDANG PERALATANRUANG +++++0,801,204,003,603,20
LAKI-LAKILAVATORY
-0,5PEREMPUANLAVATORY -0,5 KOSTUMRUANG LAKI-LAKILAVATORY -0,5 PEREMPUANLAVATORY -0,5 D D E E 5000 5000 5000 5000 5000 5000 5000 5000 5000 5000 5000 5000 5000 C D E F G 1 2 3 4 5 6 7 8 9 H B A 5000 5000 MUSHOLLAH+0,00SANGGARRUANGTARI JURUSANARSITEKTURFAKULTASTEKNIK UNIVERSITASMUHAMMADIYAHMAKASSARSTUDIOAKHIRPERIODEII GEDUNGJUDULSKRIPSIPERTUNJUKANSENITARIDIKOTAMAKASSARANWARMAHASISWARIDALWALIAMRI105830005415 DOSENPEMBIMBING DR.Ir.MUHAMMADSYARIF,S.T.,M.T.,M.M.,IPM.ANDIYUSRI,ST.,M.T. DOSENPENGUJI JUDULGAMBARDENAH SKALA1:200 NO.LEMBAR KETERANGAN DENAH SKALA1:200
DOSENPEMBIMBING
JURUSANARSITEKTURFAKULTASTEKNIK
SKALA1:150
DR.Ir.MUHAMMADSYARIF,S.T.,M.T.,M.M.,IPM.ANDIYUSRI,ST.,M.T.
TAMPAKDEPAN
UNIVERSITASMUHAMMADIYAHMAKASSARSTUDIOAKHIRPERIODEII
NO.LEMBAR KETERANGAN
DOSENPENGUJI
GEDUNGJUDULSKRIPSIPERTUNJUKANSENITARIDIKOTAMAKASSARANWARMAHASISWARIDALWALIAMRI105830005415
JUDULGAMBARTAMPAKDEPAN SKALA1:200
SKALA1:150
DOSENPENGUJI
UNIVERSITASMUHAMMADIYAHMAKASSARSTUDIOAKHIRPERIODEII
DR.Ir.MUHAMMADSYARIF,S.T.,M.T.,M.M.,IPM.ANDIYUSRI,ST.,M.T.
JUDULGAMBARTAMPAKBELAKANG
TAMPAKBELAKANG
SKALA1:150 NO.LEMBAR KETERANGAN
DOSENPEMBIMBING
JURUSANARSITEKTURFAKULTASTEKNIK
GEDUNGJUDULSKRIPSIPERTUNJUKANSENITARIDIKOTAMAKASSAR
ANWARMAHASISWARIDALWALIAMRI105830005415
UNIVERSITASMUHAMMADIYAHMAKASSARSTUDIOAKHIRPERIODEII
SKALA1:150
DOSENPENGUJI
JURUSANARSITEKTURFAKULTASTEKNIK
GEDUNGJUDULSKRIPSIPERTUNJUKANSENITARIDIKOTAMAKASSAR
ANWARMAHASISWARIDALWALIAMRI105830005415
DOSENPEMBIMBING
DR.Ir.MUHAMMADSYARIF,S.T.,M.T.,M.M.,IPM.ANDIYUSRI,ST.,M.T.
NO.LEMBAR
TAMPAKJUDULGAMBARSAMPINGKIRI SKALA1:150
KETERANGAN
TAMPAKSAMPINGKIRI
UNIVERSITASMUHAMMADIYAHMAKASSARSTUDIOAKHIRPERIODEII
DOSENPENGUJI
NO.LEMBAR
JURUSANARSITEKTURFAKULTASTEKNIK
KETERANGAN
GEDUNGJUDULSKRIPSIPERTUNJUKANSENITARIDIKOTAMAKASSAR
DOSENPEMBIMBING
DR.Ir.MUHAMMADSYARIF,S.T.,M.T.,M.M.,IPM.ANDIYUSRI,ST.,M.T.
TAMPAKJUDULGAMBARSAMPINGKANAN SKALA1:150
ANWARMAHASISWARIDALWALIAMRI105830005415
TAMPAKSAMPINGKANAN
SKALA1:150
+++++0,004,0010,0012,0023,8280177,5ALUCOPAN +0,00 40 +4,40 110 1605050 +4,00+4,00 2000 607607 1000 1000 1000 6A 7C 7E 6G 5B5F STRUKTURATAPSPACEFRAMEBALLJOINT JURUSANARSITEKTURFAKULTASTEKNIK UNIVERSITASMUHAMMADIYAHMAKASSARSTUDIOAKHIRPERIODEII GEDUNGJUDULSKRIPSIPERTUNJUKANSENITARIDIKOTAMAKASSARANWARMAHASISWARIDALWALIAMRI105830005415 DOSENPEMBIMBING DR.Ir.MUHAMMADSYARIF,S.T.,M.T.,M.M.,IPM.ANDIYUSRI,ST.,M.T. DOSENPENGUJI JUDULGAMBARPOTONGANE-E SKALA1:200 NO.LEMBAR KETERANGAN POTONGANE-E SKALA1:200
