Sesuai dengan Peraturan Daerah Kota Makassar Nomor 4 Tahun 2015 tentang Rencana Tata Ruang Wilayah Kota Makassar 2015 2034. Bab IV tentang Rencana Pola Rung Wilayah. Pasal 43 Ayat (1) tentang rencana pola ruang wilayah Kota Makassar ditetapkan dengan tujuan mengoptimalkan pemanfaatan ruang sesuai dengan peruntukannyasebagaikawasanlindung dankawasanbudidayaberdasarkandaya dukung dan daya tampung lingkungan. Pasal 43 ayat (2) tentang Rencana pola ruang wilayah sebagaimana dimaksud pada ayat (1) meliputi rencana peruntukan kawasan lindung dan rencana peruntukan kawasan budidaya. Pasal56tentangkawasanbudidayapoinj tentang kawasan peruntukan lainnya. Pasal 66 tentang kawasan peruntukan lainnya, poin c tentang kawasan peruntukanpelayananolahraga. Pasal 69 tentang kawasan peruntukan pelayanan olahraga, ayat (1) Kawasan peruntukan pelayanan olah raga sebagaimana dimaksud dalam Pasal 66 poin c merupakan kawasan peruntukan pelayanan olahraga skala regional, nasional dan internasional, ayat (2) Kawasan peruntukan pelayanan olah raga sebagaimana dimaksud pada ayat (1) ditetapkan di sebagian wilayah Kecamatan Biringkanaya, sebagian wilayahKecamatanMariso,dansebagian wilayahKecamatanTamalate. 02
Pemilihan Lokasi

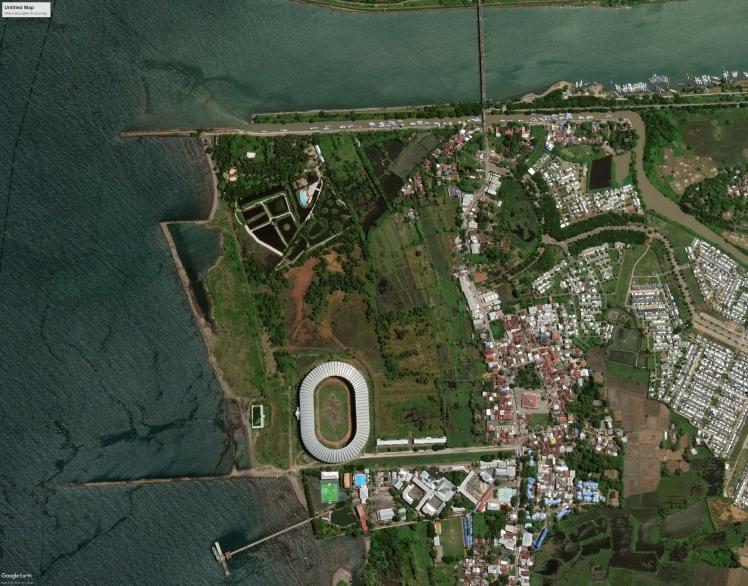

Analisis Lokasi N SPBU BAROMBONGSTADION BAROMBONG PANTAIPOLITEKNIKBAROMBONGPELAYARANBAROMBONGPOLITEKNIKPELAYARANBAROMBONG SUNGAI JE’NEBERANG RUMAH PENDUDUK SITE 03 SITE SITE Alternatif 1 Alternatif 2 Lokasi yang terpilih adalah alternatif 2 yang berada di Jl. Permandian Alam Barombong, Kec. Tamalate, Kota Makassar, Sulawesi Selatan Kriteria Penilaian Alternatif 1 Kesesuaian RT/RW Aksesibilitas Ketersediaan Lahan Ketersediaan Infrastruktur Bangunan Pendukung Jauh Dari Kebisingan Jumlah Alternatif 2 15 20 20 15 15 15 7 4 5 8 5 8 8 7 6 7 7 8 600 615
Penempatan bukaan pada bagian utara, timur dan selatan yang merupakan tempat terbuka untuk sirkulasi udara agar dapat dimanfaatkan sebagai penghawaanalamidanuntukmengurangikuatarusanginmakaperluadanya penataanlanskapdenganbantuanvegetasi. Tingkat kebisingan berlebihan sangat berpengaruh pada kenyamanan dan dapatmenggangguaktivitaspengunjung, maka dari itu salah satu solusi untuk mengurangi tingkat kebisingan yaitu memberikan jarak antara jalan raya dan bangunan utama dan menambahkan vegetasidisumber-sumberkebisingan. Tapakberadapadadaerahdekatdengan jalan provinsi sebagai pusat kebisingan yangtinggi,sehinggadibutuhkanelemen padabagiandepanfasadbangunanuntuk mengurangitingkatkebisingan.
Sirkulasi udara pada bangunan sangat berpengaruh bagi kenyamanan pengguna. Hal yang harus diperhatikan dalam merancang suatu bangunan adalah arah angin pada lokasi perancangan Untuk memanfaatkan udara denganbaik,makaposisimassabangunandanposisibukaanpadabangunan jugaharusdiperhatikansehinggamampumengoptimalkansirkulasiudarake dalambangunan. Cahayamataharidapatdireduksidenganbantuanvegetasiuntukmengurangi panas yang berlebihan, penggunaan sun shading untuk mengurangi cahaya yang berlebihan dan untuk memanfaatkan pencahayaan alami, maka posisi bukaanpadabangunanyangtepatyaitubagiantimurdanbarat.
View pada tapak kearah timur merupakan SPBU Barombong, perumahan penduduk dan Jalan Permandian Alam sebagai jalan utama menuju lokasi perancangan dan merupakan view terbaik. View kearah selatan merupakan area Stadion Barombong dan Politeknik Pelayaran Barombong yang akan menjadi view keduadariMuhammadiyahSportCenter. Sementara view kearah barat dan utara merupakan lahan kosong, Pantai BarombongdanSungaiJe’neberang.
Analisis Tapak
Dalam perancangan suatu bangunan, orientasi matahari harus diperhatikan karena cahaya matahari merupakan hal yang sangat mendukung agar dapat mengurangipenggunaanenergilistrikpadabangunan,sepertibukaan-bukaan pada posisi tertentu agar cahaya matahari dapat masuk kedalam ruangan denganbaik. Intensitas matahari sepanjang hari cukup tinggi mengakibatkan panas dan cahaya yang berlebihan pada tapak yang disebabkan kurangnya penghalang sinarmataharibaikitugedungdisekitarsiteataupunpenghalanglainnya.
1View 2Orientasi Matahari dan Angin 3Kebisingan 04 N 18.00 06.00 12.00 SITE N RUMAH PENDUDUK STADION BAROMBONG POLITEKNIK POLITEKNIKBAROMBONGPELAYARANPELAYARANBAROMBONG PANTAI BAROMBONG SPBU BAROMBONG SUNGAI JE’NEBERANG SITE N 06.00
Analisis Bentuk dan Material ACP Untuk Material Fasad ETFE Untuk Material Fasad
Analisis Tema Perancangan Eksplorasi Bentuk Fasad Pencahayaan Alami Pemilihan Warna Material
Upper MiddleStrukturStruktur Rangka Space Frame Beton Bertulang Analisis Struktur dan Utilitas
65000 60000 U SITEPLAN UNIVERSITASFAKULTASJURUSANARSITEKTURTEKNIKMUHAMMADIYAHMAKASSAR MUHAMMADIYAHSPORTCENTERDENGANPENDEKATANARSITEKTURMODERN Dr.Ir.IrnawatyIdrus,ST.,MT.,IPM.LABORATORIUMBBN83206TUGASAKHIRSEMESTERGENAP2021/2022 JUDUL: PEMBIMBINGPEMBIMBING12 AndiYusri,ST.,MT. MAHASISWANIM 105YUSRIADI830012315 NAMAGAMBAR SKALA JUMLAHNOMORLEMBARLEMBARSITEPLAN 13000 1 2 3 4 5 6 7 8 9 10 11 12 3 3 3 3 3 13 5 5 5 5 5 KETERANGAN:
800 700 700 3600 800 800 2600 800 700 700 3600 700 700 700 700 800 800 2600 1000 1000 DENAHSTADIONLT.1 UNIVERSITASFAKULTASJURUSANARSITEKTURTEKNIKMUHAMMADIYAHMAKASSAR MUHAMMADIYAHSPORTCENTERDENGANPENDEKATANARSITEKTURMODERN Dr.Ir.IrnawatyIdrus,ST.,MT.,IPM.LABORATORIUMBBN83206TUGASAKHIRSEMESTERGENAP2021/2022 JUDUL: PEMBIMBINGPEMBIMBING12 AndiYusri,ST.,MT. MAHASISWANIM 105YUSRIADI830012315 NAMAGAMBAR SKALA JUMLAHNOMORLEMBARLEMBARDENAHSTADIONLT.1 1:700
800 700 700 3600 800 800 2600 700 700 800 800 2600 1000 1000 800 700 700 3600 700 700 DENAHSTADIONLT.2 UNIVERSITASFAKULTASJURUSANARSITEKTURTEKNIKMUHAMMADIYAHMAKASSAR MUHAMMADIYAHSPORTCENTERDENGANPENDEKATANARSITEKTURMODERN Dr.Ir.IrnawatyIdrus,ST.,MT.,IPM.LABORATORIUMBBN83206TUGASAKHIRSEMESTERGENAP2021/2022 JUDUL: PEMBIMBINGPEMBIMBING12 AndiYusri,ST.,MT. MAHASISWANIM 105YUSRIADI830012315 NAMAGAMBAR SKALA JUMLAHNOMORLEMBARLEMBARDENAHSTADIONLT.2 1:700
800 700 700 3600 800 800 2600 700 700 800 800 2600 1000 1000 800 700 700 3600 700 700 DENAHSTADIONLT.3 UNIVERSITASFAKULTASJURUSANARSITEKTURTEKNIKMUHAMMADIYAHMAKASSAR MUHAMMADIYAHSPORTCENTERDENGANPENDEKATANARSITEKTURMODERN Dr.Ir.IrnawatyIdrus,ST.,MT.,IPM.LABORATORIUMBBN83206TUGASAKHIRSEMESTERGENAP2021/2022 JUDUL: PEMBIMBINGPEMBIMBING12 AndiYusri,ST.,MT. MAHASISWANIM 105YUSRIADI830012315 NAMAGAMBAR SKALA JUMLAHNOMORLEMBARLEMBARDENAHSTADIONLT.3 1:700
KM/WC0.50 +0.60 +0.60 0.55KM/WCKM/WCKM/WCKM/WCKM/WCKM/WCKM/WCKM/WCKM/WC0.500.500.500.500.50 485 700 700 700 700 335 700 587 700 700 700 700 485 700874 747 6194 4320 587 700 700 700 700 485 700874 747 6194 485 700 700 700 700 335 700 4320 700 700 700 700 485 4470 485 700 700 700 700 700 485 4470 335 700 700 700 700 700 485 4320 335 700 700 700 700 700 485 4320 485 700 DENAHMASJIDLT.2 UNIVERSITASFAKULTASJURUSANARSITEKTURTEKNIKMUHAMMADIYAHMAKASSAR MUHAMMADIYAHSPORTCENTERDENGANPENDEKATANARSITEKTURMODERN Dr.Ir.IrnawatyIdrus,ST.,MT.,IPM.LABORATORIUMBBN83206TUGASAKHIRSEMESTERGENAP2021/2022 JUDUL: PEMBIMBINGPEMBIMBING12 AndiYusri,ST.,MT. NIMMAHASISWA 105YUSRIADI830012315 NAMAGAMBAR SKALA JUMLAHNOMORLEMBARLEMBARDENAHMASJIDLT.1 1400 DENAHMASJIDLT.1
850 840 780 750 3540750780840850 200 400 550 500 575 2025 9980 POTONGANA-A UNIVERSITASFAKULTASJURUSANARSITEKTURTEKNIKMUHAMMADIYAHMAKASSAR MUHAMMADIYAHSPORTCENTERDENGANPENDEKATANARSITEKTURMODERN Dr.Ir.IrnawatyIdrus,ST.,MT.,IPM.LABORATORIUMBBN83206TUGASAKHIRSEMESTERGENAP2021/2022 JUDUL: PEMBIMBINGPEMBIMBING12 AndiYusri,ST.,MT. MAHASISWANIM 105YUSRIADI830012315 NAMAGAMBAR SKALA JUMLAHNOMORLEMBARLEMBARPOTONGANA-A 1:400
850 840 780 750 4540750780840850 200 400 550 500 575 2025 10980 POTONGANB-B UNIVERSITASFAKULTASJURUSANARSITEKTURTEKNIKMUHAMMADIYAHMAKASSAR MUHAMMADIYAHSPORTCENTERDENGANPENDEKATANARSITEKTURMODERN Dr.Ir.IrnawatyIdrus,ST.,MT.,IPM.LABORATORIUMBBN83206TUGASAKHIRSEMESTERGENAP2021/2022 JUDUL: PEMBIMBINGPEMBIMBING12 AndiYusri,ST.,MT. MAHASISWANIM 105YUSRIADI830012315 NAMAGAMBAR SKALA JUMLAHNOMORLEMBARLEMBARPOTONGANB-B 1:400
