PERANCANGAN GALERI SENI MURAL DIKOTA MAKASSAR DENGAN PENDEKATAN ARSITEKTUR ORGANIK DOSEN PEMBIMBING SITI FUADILLAH A AMIN, ST.,MT. NURHIKMAH PADDIYATU, ST.,MT MAHASISWA WAHYUDI RAHMAT GAZALI 10583 11053 17 PROGRAM STUDI ARSITEKTUR FAKULTAS TEKNIK UNIVERSITAS MUHAMMADIYAH MAKASSAR 2022 “SKRIPSI TUGAS AKHIR”
DAFTAR ISI Pendahuluan Konsep Dasar ..................................................................................................................... 01 Pemilihan. Lokasi ................................................................................................................... 02 Perancangan Analisis Tapak ..................................................................................................................... 03 Analisis Kebutuhan Ruang ....................................................................................................... 04 Analisis Program Ruang ......................................................,.................................................. 05 Analisis, Bentuk Bangunan dan Material ...................................................................................... 06 Analisis Kelengkapan Bangunan ................................................................................................ 07 Analisis Sistem Utilitas Bangunan ............................................................................................. 08
Perancangan Galeri Seni Mural dengan konsep arsitektur organik merupakan sebuah gedung pameran seni mural yang berlokasi di kota makassar, Sulawesi Selatan.
Definisi Galeri Seni Mural
Definisi Galeri
Definisi Seni Mural
Beyond The Street, New York City Contoh Galeri Seni Definisi Arsitektur Organik Seni Mural di Makassar Contoh Seni Mural Seni Mural merupakan sebuah karya seni yang digambar di tembok dan berdimensi besar dimana sang seniman bisa menunjukkan berbagai kemampuan teknis dan kreativitasnya. Mural tidak hanya berfungsi sebagai memperindah dan memberikan kesan yang menarik pada suatu lokasi atau tempat, tetapi juga berfungsi sebagai media promosi, bisa sebagai media propaganda, media edukasi dan bisa sebagai nilai ekonomi (Commission work). Fallingwater, Amerika Serikat Contoh Galeri Seni
Galeri merupakan fasilitas pariwisata yang bersifat umum dengan fungsi utama berorientasi pada pameran karya-karya seni dan merupakan sarana tempat untuk mengembang kreativitas seniman. Arsitektur Organik adalah pendekatan desain yang memperhatikan penerapan unsurunsur alam pada bangunan atau karya arsitektur. Dalam hal ini, Arsitektur organik akan merespon kebutuhan galeri seni mural agar dapat menciptakan suasana yang alami, menenangkan, rileks dan kembali ke alam.
Perancangan Galeri Seni Mural ini bertujuan untuk memberikan wadah pada seniman mural untuk berkreatifitas serta memperkenalkan seni mural kepada masyarakat.
KONSEP DASAR JURUSAN ARSITEKTUR FAKULTAS TEKNIK UNIVERSITASMAKMUHAMMADIYAHASSAR JUDUL TUGAS AKHIRDOSEN PEMBIMBING Nurhikmah Paddiyatu, ST.,MT MAHASISWA Siti Nurfuadillah a amin, ST.,MT WAHYUDI RAHMAT 105831105317GAZALI PERANCANGAN GALERI SENI MURAL DIKOTA MAKASSAR DENGAN PENDEKATAN ARSITEKTUR ORGANIK (Galeri Seni mural di Kota Makassar dengan Pendekatan Arsitektur Organik) 1
Peta Indonesia Pulau Sulawesi Kota Makassar Kec Tamalate Lokasi Site JURUSAN ARSITEKTUR FAKULTAS TEKNIK UNIVERSITASMAKMUHAMMADIYAHASSAR JUDUL TUGAS AKHIRDOSEN PEMBIMBING Nurhikmah Paddiyatu, ST.,MT MAHASISWA WAHYUDI RAHMAT 105831105317GAZALI PERANCANGAN GALERI SENI MURAL DIKOTA MAKASSAR DENGAN PENDEKATAN ARSITEKTUR ORGANIK 1. Lokasi lahan termasuk ke dalam kategori kawasan bisnis pariwisata terpadu 2. Lingkungan yang menunjang, yaknik aman, teratur, dan pemandangan yang menarik 3. Tersedia jaringan utilitas seperti air bersih, listrik dan telepon 4. Mudah diakses, karena adanya Prasarana dan sarana pejalan kaki Potensi Site 1. Sering terjadinya kemacetan disekitar tapak 2. Kurangnya vegetasi atau pepohonan 3. Jalan berlubang dan bergelombang 4. Lokasi yang sepi pada malam hari menyebabkan rawan terjadinya tindak kriminalitas Kendala Site Lokasi site berada di Jl. Metro Tanjung Bunga,Kec. Ttamalate Tepatnya di Kel. Maccini sombala, Kota Makassar ANALISIS LOKASI Tapak galeri seni mural (Galeri Seni mural di Kota Makassar dengan Pendekatan Arsitektur Organik) 2 Siti Nurfuadillah a amin, ST.,MT
MatahariSore16:00MatahariPagi06:00MatahariSiang12:00u
Angin yang datang akan dimanfaatkan sebagai penghawaan alami untuk bangunan. oleh karena itu dibutuhkan beberapa bukaan pada bangunan untuk memanfaatkan angin sebagai penghawaan alami. u s u s
Pada siang hari bagian utara bangunan akan terkena cahaya matahari yang panas sehingga dibutuhkan elemen pereduksi panas seperti vegetasi untuk mengurangi panas pada area tersebut
Pintu masuk ke dalam area bangunan terletak di arah barat tapak, melalui arah selatan. sedangkan pintu keluar diletakkan di arah selatan tapak s
TINGGI SEDANG RENDAH TINGKAT KEBISINGAN
BUNGA
View arah merupakantimurlahan kosong yang berada di jl, danau tanjung bunga Orientasi Matahari
Sumber kebisingan paling besar berasal dari jalan raya yang merupakan jalur utama menuju tapak.
JURUSAN ARSITEKTUR FAKULTAS TEKNIK UNIVERSITASMAKMUHAMMADIYAHASSAR JUDUL TUGAS AKHIRDOSEN PEMBIMBING Nurhikmah Paddiyatu, ST.,MT MAHASISWA Siti Nurfuadilla, ST.,MT WAHYUDI RAHMAT 105831105317GAZALI PERANCANGAN GALERI SENI MURAL DIKOTA MAKASSAR DENGAN PENDEKATAN ARSITEKTUR ORGANIK
JL. METRO TANJUNG
Kebisingan Arah Mata Angin View EnteranceSide Enteranceu s Aksebilitas JL. METRO TANJUNG BUNGA BUNGATANJUNGDANAUJL. ANALISIS TAPAK (Galeri Seni mural di Kota Makassar dengan Pendekatan Arsitektur Organik) 3
View dari arah barat tapak ini merupakan jalan metro tanjung bunga yang merupakan akses utama menuju tapak dan akan difungsikan sebagai view utama tapak Lahan Kosong Trans Studio Mall HillsRolling
Pemberian vegetasi di sekitar sumber kebisingan untuk meredam suara dari kendaraan u s
U
U
U
UP DN
UP DN
+0.20 -0.80 -4.80 +5.20 +9.20 +14.20 +0.20 -0.80 -4.80 +5.20 +9.20 +14.20
+14.20 +9.20 +5.20 +0.20 -0.80 -4.80 +14.20 +9.20 +5.20 +0.20 -0.80 -4.80
Datang Parkir Memberi Informasi Bekerja Mengawasi Karya Mengadakan Pertunjukan Mengadakan Seminar Melatih Gambar Mural Mentimpan barang Rapat Merokok Makan dan Minum Shalat Kegiatan Sanitasi Pulang Enterence Area Parkir Ruang Infoemasi Area Pengelola Ruang Pameran Ruang Pertunjukan Ruang Workshop Ruang Training Mural Gudang Workshop Ruang Rapat Smoking Area Food Court Masjid/Mushollah Toilet Side Enterence
KEGIATAN KEBUTUHAN RUANG

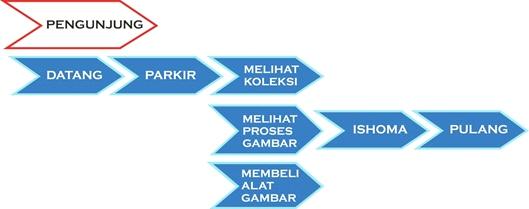

Datang Parkir Mencari Informasi Melihat Karya Seni Melihat Proses Menggambar Mengikuti Seminar Membeli Alat atau Bahan Mural Latihan gambar Mural Mengambil Uang Menitipkan Barang Menyusui (Ibu dan anak) Bermain Anak Merokok Makan dan Minum Shalat Kegiatan Sanitasi Pulang Enterence Area Parkir Ruang Infoemasi Area Pameran Ruang Pertunjukan Ruang Workshop Retail Merchandise Ruang Training Mural ATM Center Ruang Penitipan Ruang Laktasi Area Playground Smoking Area Food Court Masjid/Mushollah Toilet Side Enterence
Datang Parkir Menjaga Keamanan Memantau CCTV Makan dan Minum Istrahat Kegiatan Sanitasi Shalat Pulang Enterence Area Parkir Pos Security Ruang CCTV Food Court Security Station Toilet Masjid/Mushollah Side Enterence KEGIATAN KEBUTUHAN
KEGIATAN KEBUTUHAN RUANG Datang Parkir Membersihkan Area Menyimpan Barang Makan dan Minum Merokok Kegiatan Sanitasi Shalat Pulang Enterence Area Parkir Ruang Pameran dll. Gudang Food Court Smoking Area Toilet Masjid/Mushollah Side Enterence KEGIATAN KEBUTUHAN RUANG
RUANG ANALISIS KEBUTUHAN RUANG (Galeri Seni mural di Kota Makassar dengan Pendekatan Arsitektur Organik) PELAKU PELAKU Pengunjung Cleaning Service PELAKU PELAKU Pengelola Security Tabel Kebutuhan Ruang 4 Siti Nurfuadillah a amin, ST.,MT
JURUSAN ARSITEKTUR FAKULTAS TEKNIK UNIVERSITASMAKMUHAMMADIYAHASSAR JUDUL TUGAS AKHIRDOSEN PEMBIMBING Nurhikmah Paddiyatu, ST.,MT MAHASISWA WAHYUDI RAHMAT 105831105317GAZALI PERANCANGAN GALERI SENI MURAL DIKOTA MAKASSAR DENGAN PENDEKATAN ARSITEKTUR ORGANIK
JURUSAN ARSITEKTUR FAKULTAS TEKNIK UNIVERSITASMAKMUHAMMADIYAHASSAR JUDUL TUGAS AKHIRDOSEN PEMBIMBING Nurhikmah Paddiyatu, ST.,MT MAHASISWA WAHYUDI RAHMAT 105831105317GAZALI PERANCANGAN GALERI SENI MURAL DIKOTA MAKASSAR DENGAN PENDEKATAN ARSITEKTUR ORGANIK PrivatServiceSemiPublikPublik Hall Entrance Ruang Pameran Ruang Workshop Ruang Pertunjukan Food Court Toilet Ruang Informasi Retail Mercha ndaise Ruang Istrahat Hall Entrance Ruang Sekretaris Toilet Ruang Security Ruang Cleaning GudangCervise Ruang Staff Ruang Rapat Ruang Direktur Toilet Mushollah ATM Center Hall Entrance Ruang P3K Ruang CCTV Ruang Panel Ruang Pompa Ruang Genset Toilet ANALISIS PROGRAM RUANG (Galeri Seni mural di Kota Makassar dengan Pendekatan Arsitektur Organik) Ruang Kegiatan Utama Ruang Kegiatan Penunjang Ruang Kegiatan Pengelola 5 Skema Aktivitas Pengguna bubble diagram Siti Nurfuadillah a amin, ST.,MT
Siti Nurfuadillah a amin, ST.,MT
SpaceAtapbataFrame
Tampilan bentuk dari Galeri Seni Mural ini berdasarkan konsep arsitektur organik. Organik dalam arsitektur merupakan sebuah konsep yang diilhami dari alam yang diaplikasikan pada bentuk bangunan yang terorganisir berdasarkan analogi, biologi atau yang dapat mengingatkan pada bentuk natural.
ANALISIS BENTUK & MATERIAL (Galeri Seni mural di Kota Makassar dengan Pendekatan Arsitektur Organik) 6
Bentuk dasar bangunan diperoleh berdasarkan analogi dari aliran air pada gambar
Aliran air dinamis merupakan salah satu dari banyaknya objek yang menjadi ciri kepribadian seniman mural yang cenderung bebas berkespresi dalam membuat karya dan bersosialisasi dengan masyarakat yang ingin mengenal mural lebih luas. Sehingga bentuk bangunan Galeri Seni Mural ini diharapkan dapat sangat mempermudah para seniman dalam berkreatifitas. material Tembok dinding batu
JURUSAN ARSITEKTUR FAKULTAS TEKNIK UNIVERSITASMAKMUHAMMADIYAHASSAR JUDUL TUGAS AKHIRDOSEN PEMBIMBING Nurhikmah Paddiyatu, ST.,MT MAHASISWA WAHYUDI RAHMAT 105831105317GAZALI PERANCANGAN GALERI SENI MURAL DIKOTA MAKASSAR DENGAN PENDEKATAN ARSITEKTUR ORGANIK
transformasi bentuk
RoofFootStrukturPlatEksteriorGarden
Bentuk aliran air dinamis
p a d a b e n t u k d a s a r ditambahkan massa sebagai lantai 2 pada bangunan Lalu bentuk kanopi yang dibuat mengikuti analogi dari air dinamis seperti pada gambar Terlihat bentuk atap pada hasil akhir dan akan disesuaikan pada bentuk bangunan yang akan dirancang 1 2 3 4
(Galeri Seni mural di Kota Makassar dengan Pendekatan Arsitektur Organik) JURUSAN ARSITEKTUR FAKULTAS TEKNIK UNIVERSITASMAKMUHAMMADIYAHASSAR JUDUL TUGAS AKHIRDOSEN PEMBIMBING Nurhikmah Paddiyatu, ST.,MT MAHASISWA WAHYUDI RAHMAT 105831105317GAZALI PERANCANGAN GALERI SENI MURAL DIKOTA MAKASSAR DENGAN PENDEKATAN ARSITEKTUR ORGANIK Zoning Bangunan Penataan Ruang Luar Vegetasi ANALISIS KELENGKAPAN BANGUNAN 7 Pohon Palem Tanaman weigela shrub Pohon Kiara Payung Tanaman semak kayu Rumput Gajah Mini Siti Nurfuadillah a amin, ST.,MT
(Galeri Seni mural di Kota Makassar dengan Pendekatan Arsitektur Organik) JURUSAN ARSITEKTUR FAKULTAS TEKNIK UNIVERSITASMAKMUHAMMADIYAHASSAR JUDUL TUGAS AKHIRDOSEN PEMBIMBING Nurhikmah Paddiyatu, ST.,MT MAHASISWA WAHYUDI RAHMAT 105831105317GAZALI PERANCANGAN GALERI SENI MURAL DIKOTA MAKASSAR DENGAN PENDEKATAN ARSITEKTUR ORGANIK ANALISIS TEMA PERANCANGAN 7 Bangunan yang cenderung melengkung dinamis mengikut penerapan pada prinsip Arsitektur Organik menurut Frank Llyod Wright yaitu : 1. Building as nature Bangunan arsitektur organik memiliki sifat alami, bentuk dan struktur bangunan terinspirasi dari ketidaklurusan organisme 2.biologis. Form Follows Flow mengikuti aliran energi alam, Energi alam yang dimaksud berupa kekuatan struktural, cahaya, angin, arus air, panas matahari, dan lainnya. Siti Nurfuadillah a amin, ST.,MT Interior cenderung menggunakan material dari alam, seperti lantai motif kayu. Meja, dan kursi berasal dari bahan organik Penggunaan Tanaman dinging yang menempel disetiap kolom pada ruang Pameran seni mural Terdapat pohon dan tanaman disekeliling sirkulasi dan yang menambah suasana kreativitas seniman untuk menggambar 1 EXTERIOR BENTUK BANGUNAN 2 TRAINING MURAL ART 3 PAMERAN SENI MURAL 4 PERTUNJUKAN SENI MURAL
analisis keamanan CCTV(ClosedCircuitTelevision)
analisis penangkal petir
Sistem Penangkal petir Franklin Siti Nurfuadillah a amin, ST.,MT
(Galeri Seni mural di Kota Makassar dengan Pendekatan Arsitektur Organik) JURUSAN ARSITEKTUR FAKULTAS TEKNIK UNIVERSITASMAKMUHAMMADIYAHASSAR JUDUL TUGAS AKHIRDOSEN PEMBIMBING Nurhikmah Paddiyatu, ST.,MT MAHASISWA WAHYUDI RAHMAT 105831105317GAZALI PERANCANGAN GALERI SENI MURAL DIKOTA MAKASSAR DENGAN PENDEKATAN ARSITEKTUR ORGANIK ANALISIS SISTEM UTILITAS 8 SKEMA AIR BERSIH DAN AIR KOTOR
System Tanda Bahaya Kebakaran (Fire Alarm System)
analisis proyeksi kebakaran System Hydran Kebakaran (Fire Hydran System) System Pemercik Otomatis (Fire Automatic Splinker System) Alat Pemadam Api Ringan (Portable Fire Extinguisher) Sistem perlindungan keamanan dari tindakan kriminal sangat bergantung pada sistem bangunan yang teraplikasi pada desain bangunan. Sebagai upaya pencegahan dan pananggulangan tindak kriminal pada bangunan, desain dan perencanaan fisik yang tepat pada bangunan dapat mengurangi tindak kriminalitas.
