Hola, me llamo Israel y este es mi portafolio, una sumatoria de proyectos relacionados con la rehabilitación de bordes urbanos, rellenos de quebrada y espacios en abandono. Estos proyectos me han ayudado a descubrir mi pasión y disciplina por el ordenamiento territorial con intervenciones arquitectónicas como remates urbanos escultóricos en el espacio público a escala barrial
¡Muchas gracias por considerar mi portafolio ¡
0995583938 eicali@uce.edu.ec ic651993@gmail.com
@israe_cali
RESIDENCIA: Quito / EC
https://issuu.com/caliisrael/docs/portafolio_maquetas_efra_n_cali
PARQUE RECREACIONAL / ENTRE EL PAISAJE NATURALYSONORO.
Diseño de equipamientos urbanos (PLAN MASA) Borde Urbano.
Año: 2024
Ciudad: Quito -Ecuador
Barrio: Patrimonio Familiar II
Diseño e Ilustración: Israel Cali
Temática: Sonido y arquitectura
El Folie 1 y 2 funcionan de manera simultánea con un uso mecánico de riego de agua lluvia hacia los jardines temáticos e invernadero en conjunto, enfatizando el sonido del agua de la quebrada rellenada y el paisaje sonoro.
El Folie 3 funciona independiente siendo distribuidor de los productos del huerto, riego de agua lluvia hacia los huertos urbanos comunitarios y el sonido interactivo de sus muros sonoros generados por rasgueo en escenarios urbanos que enmarcan el paisaje.
El Folie 4 funciona independiente como punto de encuentro y reconocimiento del paisaje urbano del norte de Quito con un uso recreativo tipo mirador urbano enfatizando el encuadre del paisaje urbano.
El Folie 5 funciona independiente como un equipamiento urbano de producción audiovisual con uso mecánico de riego de agua lluvia hacia sus jardines temáticos enfatizando el sonido de agua con muros sonoros interactivos que enmarcan el paisaje urbano.
PARQUE RECREACIONAL (Borde Urbano)
EQUIPAMIENTO FOLIE
Folie recreacionalproductivo (Invernadero)
1.1
Folie productivo (Molino)
1.2
Folie comercial (Huerto) 1.3
Folie recreacional (Telescopio) 1.4
Folie recreacionalcomercial-productivo (Campana)
1.5
RECREACIONAL
Canchas deportivas 2
Jardín-mirador 5
Producción audiovisual 6
PRODUCTIVO
Jardín-huerto 3
Huerto-mirador 4
Comercio agrícola 7
PARQUE RECREACIONAL / ENTRE EL PAISAJE NATURALYSONORO.
Equipamiento urbano (recreacional / productivo)
FOLIE 1 EL INVERNADERO
Año: 2024
Ciudad: Quito -Ecuador
Barrio: Patrimonio Familiar II
Diseño e Ilustración: Israel Cali
Temática: Sonido y arquitectura
1) Liberación de la planta baja en el volumen inicial y conexión hacia la calle elevada. Espacios destinados para tarima urbana y parrilleros colectivos. Enmarcamiento del paisaje con muros del folie generando balcones con terrazas habitables.
2) Utilización de periscopios para enfocar a los volcanes Antisana, Sincholagua y Cotopaxi. Elevación del volumen inicial para observar el cerro de monjas desde los jardines fotográficos.
3) Circulaciones exteriores desde jardines fotográficos hacia tarima urbana y canchas deportivas. Circulaciones exteriores desde la calle elevada hacia el folie 1, jardín fotográfico y canchas deportivas.
4) Se pueden producir melodías sonoras al interactuar con la base del bajante de agua lluvia generando sonido a través de la fricción de la superficie del agua al caer, tal cual como el membranófono “Aqualung” de Marco Antônio Guimarães (Ribeiro, 2004). Se recogerá 27689,77 lt/año para 4 familias u 8 personas, 2 personas por cada familia que consumen 24800 lt/año junto con el invernadero de riego de plantas, 225,6 lt/año para 88 aves y 2765,69 lt/año para riego de jardines del parque con un depósito de agua pluvial de 30 m3 (Depósitos y Cisternas, 2021).
5) El invernadero está ubicado en el tercer piso con forma de cúpula para recibir mayor asoleamiento, está dimensionado para ubicarse en zonas frías con un área de 14 m x 6 m con una altura de 2,8 m (Lenscak y Norma, 2019). El aviario dispone de 44m2 para 88 aves, dividido en 4 sectores de 11m2 para 22 gorriones, 22 mirlos, 22 tórtolas y 22 colibríes (Roma, 2000).
6) Posee cuatro muros sonoros en Planta Baja inspirados en las esculturas sonoras tipo cordófonos de Marco Antônio Guimarães aparte de 2 membranófonos de agua (Ribeiro, 2004) en la parte de ingreso y tarima urbana. El muralismo está ubicado en la pasarela circular del folie para una mejor apreciación de esta.
1 planta baja libre
. 4 riego sonoro
PROCESO DE DISEÑO
FOLIE 1 EL INVERNADERO
2 paisaje
3 circulaciones
5 aviario e invernadero 6 muro sonoro - grafiti .

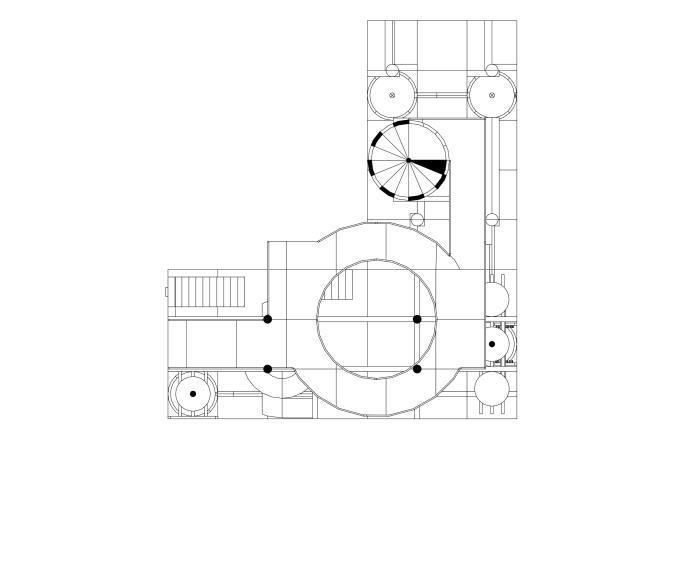

IMPLANTACIÓN Y FACHADAS FOLIE 1 EL INVERNADERO
FOLIE 1 EL INVERNADERO
PARQUE RECREACIONAL / ENTRE EL PAISAJE NATURALYSONORO.
Equipamiento urbano (comercial)
FOLIE 3 EL HUERTO
Año: 2024
Ciudad: Quito -Ecuador
Barrio: Patrimonio Familiar II
Diseño e Ilustración: Israel Cali
Temática: Sonido y arquitectura
1) Liberación de la planta baja en el volumen inicial y conexión directa hacia la calle plaza E17a. Espacios destinados para tarima urbana y parrilleros colectivos.
2) Enmarcamiento del paisaje con muros del folie generando balcones elevados y miradores urbanos. Utilización de marcos escultóricos para enfocar a los volcanes Cayambe, Antisana, Sincholagua y Cotopaxi. Elevación del volumen inicial para observar el cerro de monjas desde los jardines fotográficos.
3) Circulaciones tipo pasarelas exteriores desde jardines fotográficos hacia balcones, patios elevados que son miradores naturales. Circulaciones exteriores desde la plaza de comercio hacia el jardines fotográficos, locales comerciales y miradores naturales.
4) Se recogerá 34468 lt/año para 12 jardines-huertos de 6 m2 que consumen 14400 lt/año, más 2000 lt/año para la limpieza de 2 personas encargadas de los locales comerciales, más 2 baterías sanitarias que consumen 17600 lt/año, dando un total de demanda del agua anual de 34000 lt/año por lo que se requerirá un recolector de agua lluvia con forma semiesférica de 35 m3 (Depósitos y Cisternas, 2021).
5) Los locales comerciales están ubicados en planta baja y planta alta para recibir mayor asoleamiento. La tarima urbana está ubicada en planta baja aledaña a la gran plaza calle que posee el folie para albergar a la mayor cantidad de gente con miras hacia los volcanes desde los espectadores.
6) Posee dos muros sonoros en planta baja inspirados en las esculturas sonoras tipo cordófonos de Marco Antônio Guimarães (Ribeiro, 2004). El muralismo está ubicado en los pequeños balcones urbanos en la parte inferior del folie huerto en una superficie rocosa de muros gaviones que sujetan al talud.
1 planta baja libre
2 paisaje
3 circulaciones
4 riego sonoro
PROCESO DE DISEÑO FOLIE 3 EL HUERTO
5 tarima y comercio agrícola
6 muro sonoro - grafiti
Venta de productos Plaza de comercio Fogatas urbanas Fotografía urbana
Muro sonoro Tarima urbana Piletas urbanas de riego
0 4 8 12 20
IMPLANTACIÓN / FACHADAS FOLIE 3 EL HUERTO
PARQUE RECREACIONAL / ENTRE EL PAISAJE NATURALYSONORO.
Equipamiento urbano (recreacional)
FOLIE 4 EL TELESCOPIO
Año: 2024
Ciudad: Quito -Ecuador
Barrio: Patrimonio Familiar II
Diseño e Ilustración: Israel Cali
Temática: Sonido y arquitectura
1) Liberación de la planta baja en el volumen inicial y conexión directa hacia la calle plaza E17a. Espacios destinados para tarima urbana y parrilleros colectivos.
2) Enmarcamiento del paisaje con muros del folie generando balcones elevados y miradores urbanos. Utilización de pasillos miradores para enfocar a la cordillera Pichincha, norte de Quito y cerro Auqui de Monjas. Conexión visual de dos pasillos y pasarelas elevadas que funcionan como ingreso principal y mirador urbano.
3) Circulaciones tipo pasarelas exteriores desde jardines fotográficos hacia balcones, patios elevados que son miradores naturales. Circulaciones exteriores desde plataformas en el borde del talud hacia jardines fotográficos y miradores del folie.
4) Posee trece muros sonoros en planta baja inspiradas en las esculturas sonoras tipo cordófonos de Marco Antônio Guimarães (Ribeiro, 2004) y en su parte posterior posee espejos reflectivos para tener fachadas de jardines temáticos y paisajismo.
5) Los balcones fotográficos y panorámicos están ubicados en la planta alta, intermedia y baja interconectadas con rampas de circulación y una escalera caracol.
6) El muralismo está ubicado en los pequeños balcones urbanos en la parte intermedia y baja del folie, además en algunas superficies rocosas de los muros gaviones que sujetan al talud.
1 planta baja libre
2 paisaje
4 muros sonoros
PROCESO DE DISEÑO
FOLIE 4 EL TELESCOPIO
3 circulaciones
5 escenario fotográfico
6 muralismo
IMPLANTACIÓN / FACHADAS
FOLIE 4 EL TELESCOPIO
PARQUE RECREACIONAL / ENTRE EL PAISAJE NATURALYSONORO.
Residencia y equipamiento (recreacional, comercial y productivo)
FOLIE 5 LA CAMPANA
Año: 2024
Ciudad: Quito -Ecuador
Barrio: Patrimonio Familiar II
Diseño e Ilustración: Israel Cali
Temática: Sonido y arquitectura
TOPOGRAFÍA: El terreno posee una altura total de 24.50 m desde la calle S3L hasta la autopista Simón Bolívar sentido norte-sur desde sus veredas. Es un mirador natural por su ubicación.
NIVELES: En su nivel bajo está el puente peatonal de ingreso al barrio, este no posee rampa lo cual dificulta la accesibilidad universal y unión a barrios aledaños. El proyecto debe incluir el puente peatonal.
FLUJOS: Como propuesta urbana de borde, el recorrido remata en el talud del lote baldío, este recorrido debe vincularse con pasarelas exteriores desde jardines fotográficos hacia patios elevados que son miradores naturales. Hay que lograr unir con recorridos los 2 barrios aledaños con rampas de accesibilidad universal y plazas, por lo que se tiene que hacer una propuesta en el puente peatonal con todo el talud del lote baldío.
PAISAJE: Las plataformas con espacios públicos de ingreso deben ser miradores panorámicos con vistas a todo el norte de Quito y lateralmente con la cordillera occidental de los volcanes, Guagua y Ruco Pichincha. El paisaje sonoro natural debe filtrar el ruido contaminante de la autopista Simón Bolívar.
volumen inicial 1
volumen inicial 2 . volumen inicial 3
PROCESO DE DISEÑO FOLIE 5 LA CAMPANA
volumen inicial 4
urbana Cometas Estudio fotográfico Auditorio Producción musical
PISOS ELEVADOS SUBSUELOS

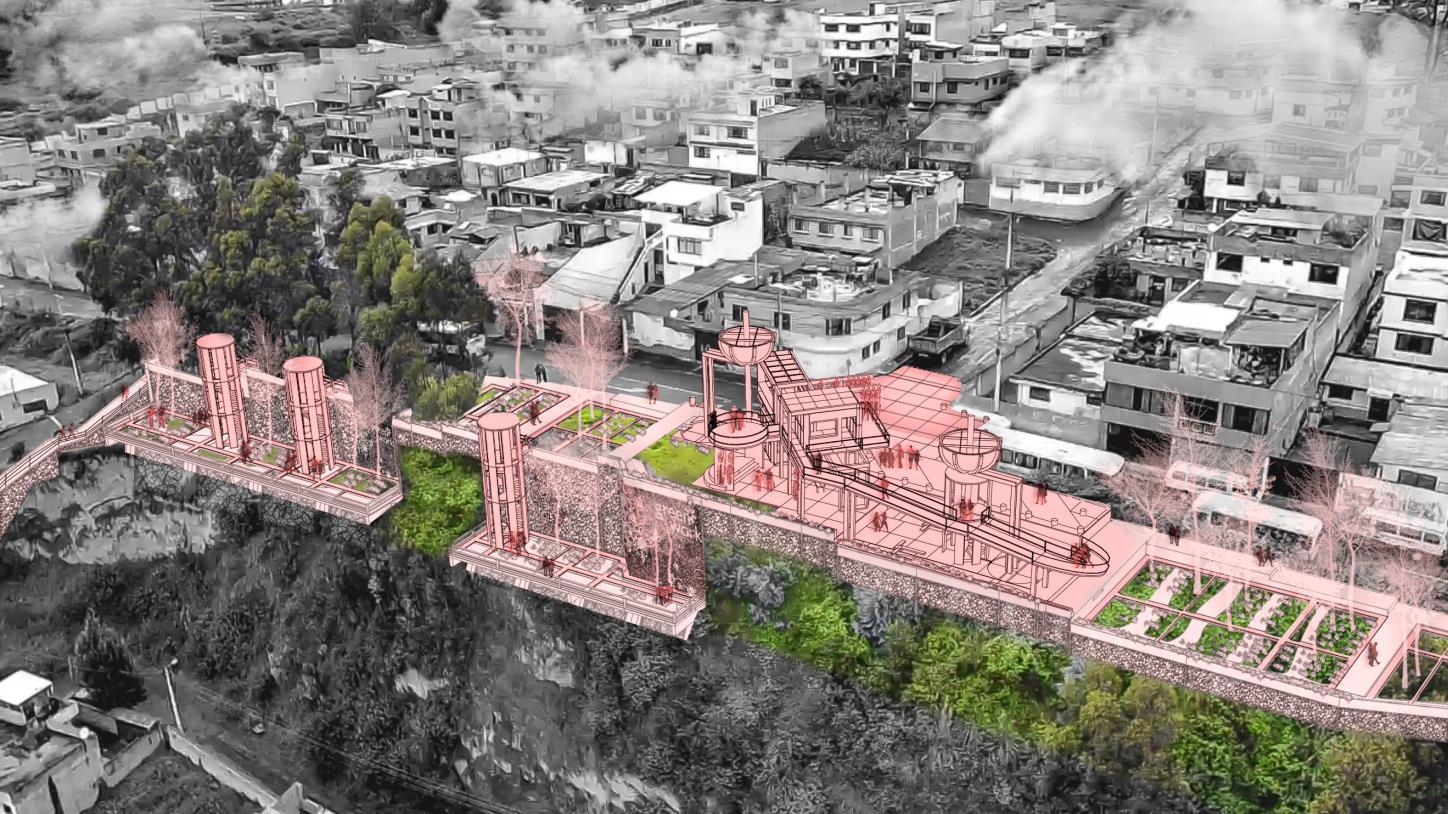

PERSPECTIVA
PERSPECTIVA
