ca69 / Casal de barrio para actividades y asociaciones en Barcelona

Barcelona

Casal de barrio para actividades y asociaciones

Local social center for activities and associations

BAYONA VALERO arquitectes associats + CANTALLOPS VICENTE arquitectes

Fotografías© de Jordi Surroca y Gael del Río

Ladrillo cara vista

La homogeneidad del material cerámico para las fachadas de todo el edificio se convierte en celosía en las ventanas, y genera un volumen abstracto y silencioso que se integra en el espacio natural del lugar.

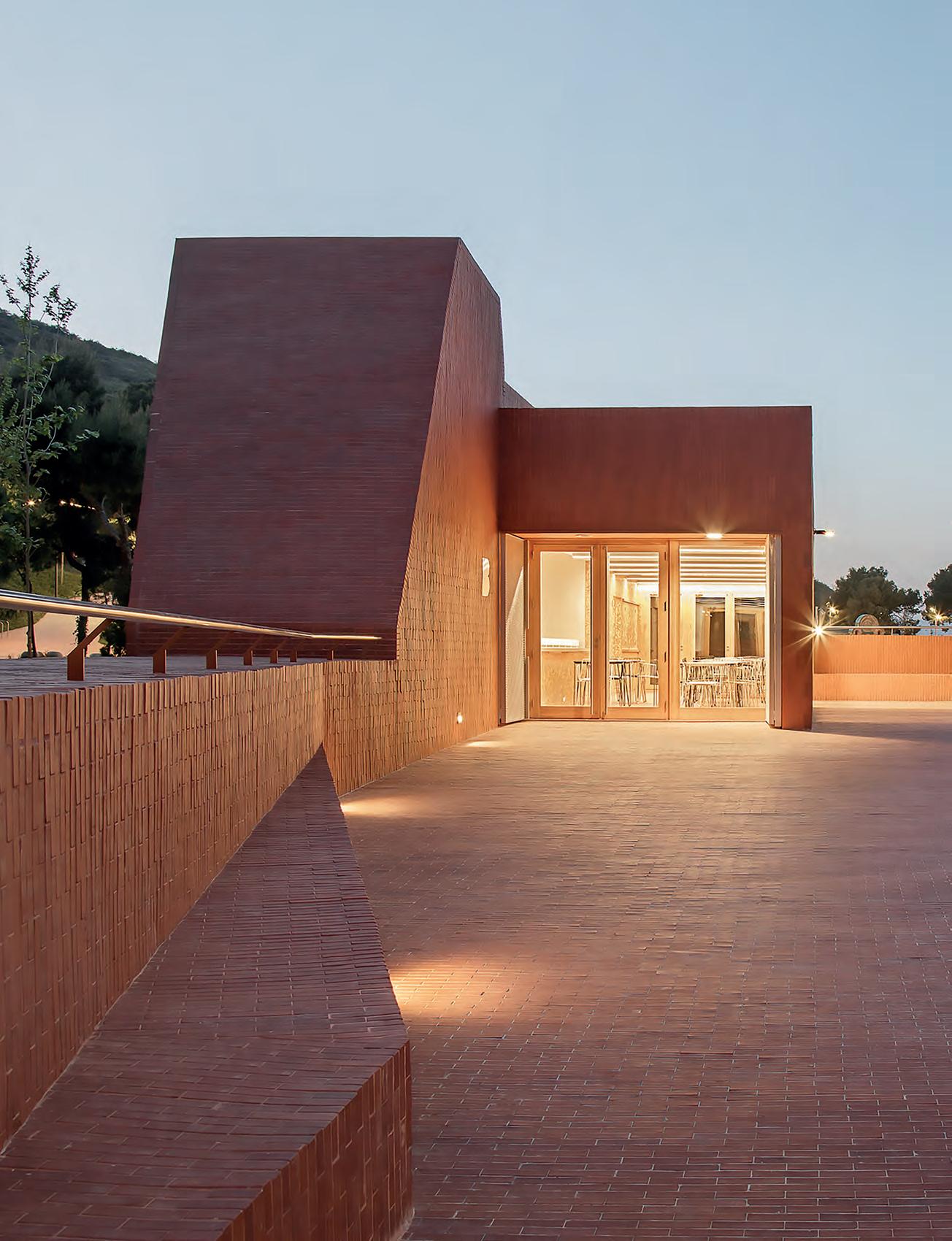

El edificio emerge de la urbanización, aprovechando la topografía de la calle para generar una nueva plaza mirador al final del recorrido del paseo. Se mimetiza con el lugar, sus materiales y las técnicas constructivas usadas y busca la máxima integración y respeto por el espacio existente.

Desde la cota superior el edificio es una plaza que por debajo esconde todo el programa. El espacio interior se ilumina de manera cenital a través de unos lucernarios perimetrales que emergen a la superficie en forma de bancos y jardineras.

La plaza y sus cubiertas se convierten así en extensiones naturales de los espacios de actividad del casal a la vez que hacen de mirador hacia el paisaje del parque de Collserola.

El volumen del bar y la sala polivalente a doble altura son los únicos volúmenes reconocibles desde la cota superior.

La entrada principal al equipamiento se genera en la cota inferior con un gran espacio de vestíbulo polivalente, que invita al accceso al resto de espacios: dos salas taller divisibles en cuatro, con paneles móviles acústicos, una sala taller de cocina y dos espacios par ensayo musical. Se trata de un edificio de uso versátil que admite diferentes posibilidades de agregación de funciones. Está especialmente pensado para que funcione a partir de un modelo de autogestión.

Se garantiza así que el nuevo programa funcional actúe como un motor impulsor del equipamiento y dinamice la actividad social del barrio en el entorno más cercano al edificio.

CONSTRUCCION Y MATERIALES / Muros perimetrales de hormigón armado que junto con unos pilares metálicos en el interior sustentan una gran losa de hormigón de 40 cm. La pieza Clinker reviste tanto suelos como fachadas dejando una cámara de aire generosa donde se adhiere unos 25 cm de aislamiento de tejido reciclado natural tipo Geopannel pyl 40.

The building was designed to reduce energy consumption to the minimum. From the outset of the project, different design strategies were combined to help achieve this goal.

Demand reduction; shape factor and passive measures: the semi-sunken building reduces the interior/exterior exposure surface of the perimeter, thus reducing energy loss and using the thermal inertia of the ground as a natural insulator. A watertight envelope with very thick perimeter insulation contributes to the good thermal performance of the interior volume. The ceramic lattices also help reduce direct solar radiation in the interior, which adversely affects the building’s climate performance in summer.

Optimisation of the climate control system. The building has a geothermal heating system comprised of 14 wells at a depth of 140 metres. The air renewal system is also

Autores del proyecto

BAYONA VALERO arquitectes associats + CANTALLOPS

VICENTE arquitectes. Marta Bayona, Lluís Cantallops, Albert Valero i Marta Vicente

COLABORADORES / DELINEANTES

Jaume Jalabert, arquitecto Maria del Olmo, estudiante ETSAB

Javier Salvador Culla, estudiante ETSAB Federico Cherchi, arquitecto Anahi Ossio, estudiante MSA

ARQUITECTO TÉCNICO

Dalmau-Morros Tècnics SLP

EMPLAZAMIENTO

equipped with recovery units and there are photovoltaic panels on the roof to provide heating and cooling.

As a result, the building has been awarded an A energy efficiency rating for its high energy efficiency performance and low energy consumption.

Priority was given to the use of recycled, sustainably sourced and environmentally-friendly certified materials, such as natural recycled wool for insulation and recycled OSB board for interior finishes, paint and coverings, etc., to reinforce our commitment to the environment and reducing CO2 emissions.

Interior finishes feature ceramic tiles for flooring and recycled OSB wood in some interior linings. Ceramic was also used to create sound-absorbing walls to improve acoustic performance in the classrooms and reduce reverberation.

Calle de Palamós / de Garbí / de Sagaró, Barcelona

PROYECTO 2015-2016

OBRA 2017-2018

SUPERFÍCIE 1.016,07 m2

PEM 1.892.072 M €

OPERADOR

BIMSA-Barcelona d’Infraestructures Municipals – Ajuntament de Barcelona

ESTRUCTURAS

Bernuz Fernández arquitectes SLP / Manel Fernández

INSTALACIONES

ARCBCN Consultors i Enginyers associats / Narcís Armengol

CONSTRUCTORA

CONSTRUCTORA DE CALAF S.A.U.

SOSTENIBILIDAD / El edificio está pensado para poder reducir al máximo la demanda energética de consumo. Desde la fase inicial de proyecto se ha actuado en la combinación de distintas estrategias de diseño que contribuyan a este propósito.

Reducción de la demanda; factor de forma y medidas pasivas: El edifico semienterrado reduce la superficie de exposición interior/exterior del perímetro, las pérdidas energéticas y aprovechando la inercia térmica del terreno como aislante natural. El diseño de una envolvente estanca con grosores significativos de aislante perimetral contribuye al buen comportamiento térmico del volumen interior. Las celosías cerámicas contribuyen a evitar la radiación solar directa en el interior que penaliza el comportamiento climático del edificio en verano.

Optimización del sistema de climatización. El edificio incorpora un sistema de producción de geotérmia con un total de 14 pozos a 140 m de profundidad. Incorpora también recuperadores de aire en el sistema de renovación y un campo de placas fotovoltaicas en cubierta vinculado al consumo de clima.

Con todo ello el edifico obtiene el sello de calificación energética A, con una mínima demanda energética y un consumo muy bajo de energía para su uso. Los materiales tales como la lana natural reciclada para los aislamientos, la madera reciclada OSB para los acabados de interiores, pinturas y revestimientos… Priorizan los materiales de origen reciclado, de origen de fuentes sostenibles y con sellos certificados ecológicos que refuerzan el compromiso con el medioambiente y el consumo de CO2

Sala polivalente

Sala taller

Administración

Taller cocina

Almacén

Sala de ensayo

Bar-cafeteriería

Terraza

Las ventanas y balconeras son de madera de pino de Flandes tanto para el interior como para el exterior acabado con lasur.

Los acabados interiores combinan la cerámica para suelos y algunos revestimientos con los aplacados con madera reciclada tipo OSB. La cerámica se usa también para crear paredes absorbentes que contribuyen mejorar el comportamiento acústico de las salas docentes reduciendo el efecto de reverberación.

ESTRUCTURA / La estructura es mayoritariamente de hormigón armado. Se incluyen también pilares de acero en la zona más abierta del edificio. La construcción pétrea que garantiza el hormigón contribuye sustancialmente a ganar inercia térmica y mejorar el comportamiento climático del edificio. El Forjado de la plaza es una losa maciza 40 cm. El forjado sala polivalente es de losas alveolares de luces superiores a los 7 m.

Secciones longitudinales

Secciones transversales

E) estructuras de hormigón armado (según Planos de estructuras)

E01 cimentación de hormigón armado

E02 capa de hormigón de limpieza e=10cm

E03 relleno de hormigón armado - recrecido sobre cimentación (cota según plano de estructura)

E04 muro de hormigón armado a dos caras

E05 solera de hormigón armado según planos de estructuras hormigo nada sobre plastico.

E06 solera de hormigón armado sobre cubierta / Base de pavlmento exterior. acabado fratasado superior.

E07 forjado / losa de hormigón

E08 forjado/plaques alveolares de hormigón armado

E09 jácena de hormigón armado in situ

E10 losa escalera de hormigón armado

E11 pilar / pantalla portante de hormigón armado

E12 dintel prefabricado de hormigón armado (luces inferiores o 120cm)

E13 armadura interior para rellenos de hormigón 08c/60cm anclada en base de hormigón. hueco limpio y rellenado con epoxi.

E14 relleno con hormigón aligerado con arlita.

F) estructuras, subestructuras de acero y fijaciones

F01 pilar de acero (según plano de estructuras).

F02 chapa de acero de anclaje de pilar en estructura.

F03 perfil de acero galvanizado en caliente l120. (Agujeros del soldadu ras de chapas adicionales previas al galvanizado)

F04 taco de ancoratge tipo hilti hsa-12 (1c/50cm).

F05 chapa de acero complementaria de Subestructura

F06 pasamanos de acero inoxidable 50mm

F07 perfiles de sujección de fachada de acero galvanizado. Tubo 100x50

F08 pasamanos de acero galvanizado a F07. Tubo 50x50

F09 armadura interior muros de cerámica .4/E-100mm.

F10 anclajes antivuelco de fachada a estructrura.

X) Impermeabilización y aislamiento.

X01 impermeabilización continua poliuretano puro 100% Tipo aquapro py1000 iraco o equivalente. acabado intemperie antideslizante apto para tráfico rodado. Aplicada sobre Hormigón enlucido o elementos albañilería.

X02 impermeabilización continua poliuretano puro 100% Tipo aquapro py1000 iraco o equivalente. acabado intemperie especial jardinería. Aplicada sobre Hormigón enlucido o elementos albañilería.

X03 impermeabilización de muros de contención (1). Pintura bituminosa tipo impridan 100 danosa o equivalente aplicada sobre Muro de contención.

X04 impermeabilización de muros de contención (2). Lámina imper meabilizante tipo esterdan 30P elast de danosa o equivalente sobre (X03). Incluso refuerzo en cambios de plano

X05 lámina impermeabilizante autoprotegida tipo esterdan plus 40/gp elast de danosa o equivalente.

X06 lámina de geotextil tipo danofel t py 200 de danosa o equivalente.

X07 lámina drenante tipo danodren h plus de Danosa o equivalente. colada con lámina geotextil hacia terreno.

X08 tubo de drenaje de PEAD Corrugado y perforado perimetralmente.

X09 relleno de grava filtrante.

X10 aislamiento térmico xps. tipostyrodur 4000 Es o equivalente. Plancha rígida de poliestireno extruido de 10cm bajo solera. Colocada sobre membrana antiperforación sobre grava o sobre impermeabilización cubierta transitable.

X11 aislamiento térmico xps. tipostyrodur 3035 Es o equivalente. Plancha rígida de poliestireno extruido en muros

X12 aislamiento térmico a base mantas de lana Natural para trasdosado de muros de Contención. 85% de lana y 15% de fibra termofusible poliéster.

X13 fieltro de lana natural bajo pared del Tierras. Rotura de puentes térmicos acústicos. Lana tratada con sal de bórax

X14 aislamiento acústico tipo lana de roca.

X15 aplicación de imprimación especial / mortero de Capa fina como soporte especial de Poliureatano sobre hormigón celular X16 hormigón celular de cemento espumado, a base de cemento cem ii / a-p 32,5 r, resistencia a compresión mayor o igual a 0,2 mpa, con espesor según Planos.

X17 barrera de vapor: lámina impermeabilizante Bituminosa superficie no protegida 3kg / m2

X18 placa de pórex para juntas

V) pavimentos interiores V01 hormigón visto interior fratasado. Incluye pp de juntas en pavimento V02 baldosa de gres porcelánico 30x10 3 Colores mezclados. Incluye junta apropiado. colocada sobre mortero especial compatible. V03 terrazo grano pequeño continuo para interiores Pulido. Color claro.

V04 pieza especial de escalonado de gres porcelánico 30x10 en forma de “l” grado r2.

P) albañilería del muros

P01 pared de obra cerámica de ladrillo calado Tipo frambuesa. E 14cm de espesor.

P02 pared de obra cerámica de ladrillo calado Tipo gero. Colocado en vertical E 9cm

P03 pared de obra cerámica de ladrillo doble 7cm. (En paredes autopor tantes habrá que hacer machones cada 1,50m)

P04 pared de obra cerámica de ladrillo 9cm. (En Paredes autoportantes habrá que hacer machones cada 1,50m)

P05 mortero de C.P. juntas obra cerámica.

P06 machihembrado cerámico por elementos Horizontales. E 4cm de yeso.

P07 pared de bloque de hormigón armado del Relleno de 10 / 20cm (espesor Según planos).

P08 trasdosado de pilares metálicos 2 placas cartón yeso glasroc f de placo

P09 placas de cartón yeso 15mm

P10 pared interior de ladrillo cara vista (P04). acabado pintado 2 capas de pintura plástica.

P11 pared interior de ladrillo calado tipo gero puesto de canto haciendo celosía (p02). acabado pintado 2 capas de pintura plástica.

P12 tubo de saneamiento de desagüe (pvc - daámetro según planos).

S) acabados de techos y falsos techos

S01 falso techo continuo de placas de cartón yeso pintadas

S02 falso techo continuo de placas de cartón yeso hidrófugo pintadas

S03 falso techo continuo de placas de cartón yeso fonoabsorbente

S04 techo registrable fonoabsorbente tipo Celenit / heraclith. Lamas 60x120. Guía omega en una sola dirección.

S05 hormigón visto (encofrado con tablero fenólico)

S06 elementos fonoabsorbentes lineales colgados optima baffles amstrong o Equivalente. Tiras de 400x1200x40mm

S07 berenjenos en hormigón visto

S08 hormigón visto y pintado interior

S09 enyesado el pintado interior

R) revestimientos

R01 hormigón visto en muros (encofrado tablero fenólico)

R02 hormigón visto pintado en muros (encofrado con tablero fenólico)

R03 endfoscado con C.P

R04 enyesado el pintado (pintura plástica 2 capas sobre base saneada y imprimada)

R05 recubrimiento de pintura ignífuga sobre pilares de acero. Espesor de pintura en función del perfil.

R06 pintura de acabado especial sobre pintura ignífuga. Para pilares interiores.

R07 baldosa de gres porcelánico color blanco masa 30x1 trasposado de paneles de madera tipo osb encolados sobre rastreles clavados en base de pladur u obra cerámica. Panel pretratado en taller con barniz o pintura.

R09 panel semi-rígido de lana de roca revestido por una de las caras por un velo mineral negro.

R10 acabado pintura plástica 2 capas. Incluye Capa de imprimación + preparación previa.

R11 acabado pintura esmalte para carpinterías de madera. 2 capas. Incluye capa de preparación

R12 zócalo Trusplas de 7cm de altura / Color a decidir en obra

R13 pasamanos de madera cuadrado de 40x40 sobre subestructura de acero con pipetas clavadas en pared portante interior.

R14 panel de dm subbase de material superior E 12mm (forros de aluminio o chapas de madera).

R15 panel de dm hidrófugo E12mm.

R16 tablero marino de base de antepecho de aluminio.

R17 pretil o forrado de aluminio para exteriores.

R18 mostrador estratificado de madera con acabado HPL por barandilla escalera o aplacado de pared del zócalo E 18mm

U) urbanización.

U01 subbase de mortero de C.P. M-80E Variable

U02 pieza adoquín cerámico de klinker 20x10x5 Color rojizo.

U02b pieza adoquín cerámico de klinker 20x10x5 Color blanco

U03 pieza celosía cerámica. 23X11,5x9,5 Klinker color Rojizo igual a (u02).

U03b pieza celosía cerámica. 23X11,5x9,5 Klinker color Blanco igual a (u02b).

U04 plaqueta cerámica de remate exterior 20X10x1, 5 Color Rojizo igual a (u02) y (u03). Klinker.

U05 pieza adoquín cerámico de klinker 20x10x7Color rojizo. Compatible con ajardinamiento. colocado sobre terreno vegetal compactado.

U06 enlucido con mortero de C.P. hidrófugo para exteriores. acabado pintado.

U07 malla tipo mallatex.

U08 hormigón en masa hm-20

U09 esplanada compactada al 95% p.M.

U10 tela antiarrels per parterre tapissant.

U11 terra vegetal

U12 terra franc sorrenca.

U13 sub-base de tot-o compactada al 987. P.M.

Los acabados interiores combinan la cerámica para suelos y algunos revestimientos con los aplacados con madera reciclada tipo OSB. La cerámica se usa también para crear paredes absorbentes que contribuyen mejorar el comportamiento acústico de las salas docentes reduciendo el efecto de reverberación.
