Fachadas
Oficina provincial de Cruz Roja Málaga
Arquitectos: Endosdedos Arquitectura. María Martín Sánchez. Francisco Padilla Durán. Directora de Ejecución: María Vargas García. Arquitecta Técnica. Coordinador de Seguridad y Salud: Eduardo Ortega González del Val. Arquitecto Técnico. Ingeniería de estructura e instalaciones: CQD Ingeniería. Fecha: 21/09/2021. Promotora: Cruz Roja. Constructora: HERYSAN. Fachadas: Paneles de GRC de fachada, PREDIFER, Paneles ligeros de aluminio, DECODESK. Carpinterías Exteriores: CORTIZO. Carpinterías Interiores: Particiones ligeras y mamparas de vidrio, LAAM Arquitectura. Pavimentos: Suelos elevados técnicos, POLYGROUP. Trabajos en Metal: ALUMETAL. Iluminación técnica: LAMP. Techos: Registrable, DANOLINE CONTUR 8/15/20, KNAUF GMBH. Fotografías: Fernando Alda

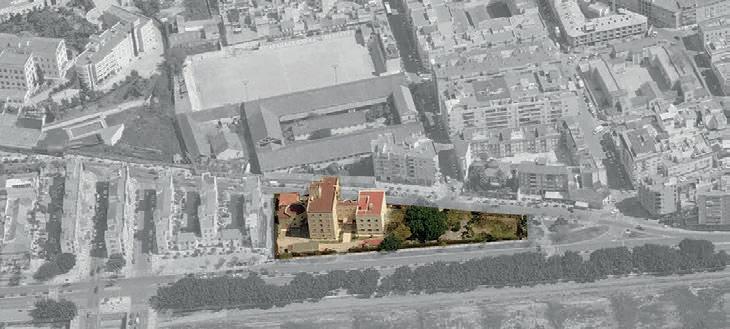

Situado en una encrucijada urbana, encuentro de los arrabales de la ciudad histórica y de los barrios del Molinillo, de Capuchinos, de Segalerva y de Ciudad Jardín, el conjunto arquitectónico que acoge la nueva oficina de Cruz Roja resume en su seno la complejidad, los logros y las contradicciones de una ciudad caleidoscópica como Málaga.
La arquitectura ha de comprometerse doblemente. De un lado, debe garantizar la viabilidad de una idea al traducir a la construcción la finalidad a que se debe el proyecto. De otro, ha de aportar a la ciudad una pieza que incorporar respetuosamente a la trama urbana.
En los albores del siglo XXI el concepto de sostenibilidad se consolida como algo más que un neologismo o moda pasajera. Si nuestros hábitats urbanos han de renaturalizarse, el trabajo ha de incorporar, en consecuencia, nuevas funcionalidades adaptadas a las necesidades de cada campo. Y ofrecer espacios fluidos y versátiles idóneos para una fácil adaptación al cambio. La oficina está evolucionando hacia ambientes más diáfanos y abiertos, incorporando plenamente patios, terrazas, porches y cubiertas como espacios de trabajo exterior en los que dignificar sustancialmente tanto la labor diaria de los empleados, colaboradores y voluntarios de Cruz Roja como, sobre todo, la de sus potenciales usuarios, cuyas circunstancias personales y sociales requieren de un espacio precisamente adaptado a ellos en los que atender sus necesidades de un modo digno a la vez que sosegado y relajado.
Pero si bien la función ha de preceder a la forma, en el caso de este edificio, su ubicación y su integración en el contexto urbano en el que nace, es tan importante como lo anterior.
El edificio y su entorno fueron pensados desde el vacío, de ahí que se obviase la idea de una construcción que colapsara la manzana, alineándose a los viales y agotando la edificabilidad disponible en la parcela.
En el plano urbano, lo indispensable no es llegar hasta el edificio sino disfrutar del nuevo parque.
Para ello se partió de la idea del parque-jardín que había de dar continuidad a la trama vegetal preexistente. Este nuevo espacio verde urbano trepa por las fachadas, patios y terrazas del edificio hasta alcanzar la azotea con una solución de cubierta ajardinada que se apropia a escala territorial del contexto geográfico de la ciudad de Málaga. Los cerramientos del edificio reproducen a su vez motivos vegetales, raíces y ramas en texturas y formas que la luz potencia en los bajorrelieves de planta baja y en las celosías perforadas de las plantas superiores. Al fragmentar la geometría del edificio se consiguió aumentar la superficie específica de las fachadas, incrementando el número de aperturas al exterior e introduciendo con fuerza una luz previamente tamizada y tratada al interior de los espacios disponibles.
Los espacios comunes y vestíbulos, salas de socialización y cotrabajo así como de reuniones y de representación, resumen en su diseño y distribución una clara intencionalidad de movimiento, de ver y a su vez, ser visto. Las áreas ya no se entienden estancas y cerradas sino que están relacionadas como vasos comunicantes entre sí mediante esos núcleos de comunicación y las salas de reuniones compartidas. La escalera principal es en sí misma un elemento escultural que se implanta en el eje vertebrador como una construcción aparentemente auxiliar y con una cierta impronta industrial que pretende transmitir la capacidad resolutiva y fácilmente adaptable de la institución.
Como entidad mutable, que para estar cada vez más cerca de las personas ha de adaptarse con rapidez a una realidad cambiante, el edificio ha de servir sin condiciones a esa función.
La longevidad y valía de un proyecto dependen directamente de esa capacidad adaptativa. La nueva sede de la Oficina Provincial de Cruz Roja en Málaga es apta para amoldarse a los cambios y fluctuaciones de una realidad que cada vez requiere de una mayor eficiencia y versatilidad para conseguirlo.
Al fin, el círculo se ha cerrado. Cruz Roja regresa a Ciudad Jardín. Endosdedos Arquitectura

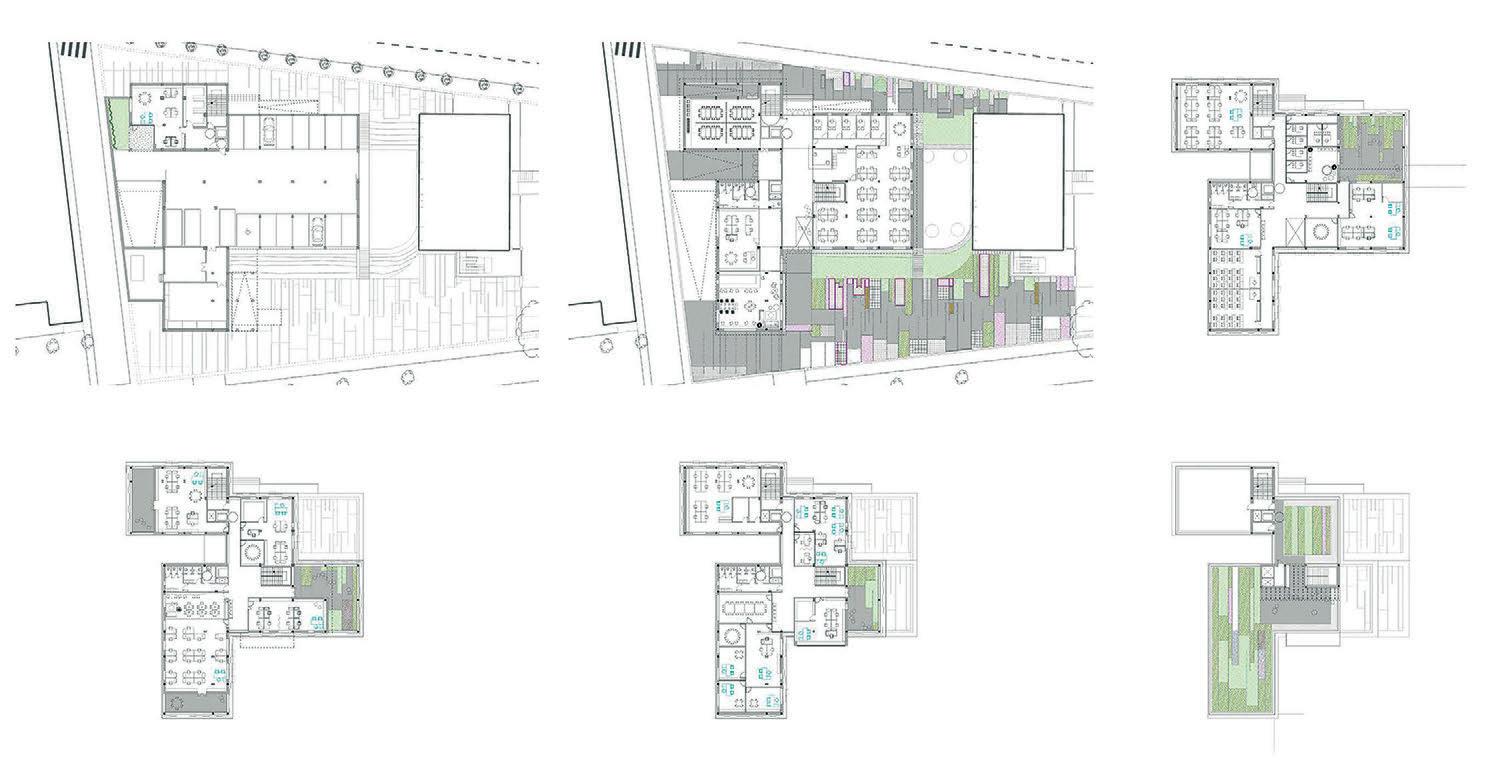

Planta sótano Planta baja Planta primera
Planta segunda Planta tercera
Información de producto
Celosías arquitectónicas DECODESK Colección de celosías que se presentan en tres patrones cada una, con distintos grados de apertura, y que se pueden adaptar a medida para cada proyecto. También se pueden incorporar bordes macizos, pasamanos, pliegues, etc.
Aplicaciones • Pérgolas • Escaparates y stands • Cabeceros de cama • Celosías fonoabsorbentes • Elementos decorativos como cubreradiadores, aires acondicionados, etc. Materiales • ALUMINIO: 3 mm espesor. Crudo pulido mate o pintura colores RAL. • MDF: 10, 16, 19, 25 mm de espesor. • ACERO INOXIDABLE: 2 mm espesor. Crudo pulido mate. • HIERRO TERMOCALADO: 2 mm espesor. Oxidación o pintura colores RAL. • PANEL COMPOSITE: 4 mm espesor. Láminas de aluminio con núcleo de plástico. • PVC EXPANDIDO: 19 ó 30 mm espesor. Material ligero, resistente a UV, golpes y agua
Dimensiones Cada modelo de celosía se ofrece en tres escalas, lo que permite que un mismo patrón se pueda personalizar y adaptar a diferentes espacios.
Planta de cubiertas
Sistema de fachada de rápida ejecución
IRIS
La celosía cerámica ha aportado históricamente innumerables y creativas soluciones controlando los niveles lumínicos de las estancias mediante el tamizado de la luz, gestionando de forma paralela la cuestión térmica.
El sistema IRIS, de Cerámica Malpesa, presenta como principales virtudes su gran facilidad de montaje, su robustez, sus múltiples posibilidades creativas y su estilizado diseño. Se trata de un sistema en el que prima la rapidez de ejecución y la no necesaria especialización de la mano de obra. Estos argumentos junto a los establecidos anteriormente hacen de la celosía IRIS una solución constructiva ideal para conseguir los objetivos de reducción de demanda energética con una estética sin igual. Este novedoso sistema constructivo, permite la ejecución de celosías de gran esbeltez, pues están armadas en el sentido vertical con perfiles guía, lo que le confiere a la fachada una gran estabilidad frente a la acción del viento sin la necesidad de uso de mortero, ni de un control de ejecución exhaustivo en obra.
IRIS se basa en una serie de perfiles verticales que se colocan de forma paralela unos a otros de manera que la adecuada cadencia entre ellos permite la colocación de de piezas con doble muesca de forma muy sencilla, impidiendo la extracción de las mismas del paño una vez han sido posicionadas. Aprovechando la geometría de las piezas cerámicas, éstas se colocan sencillamente mediante un giro, sin necesidad de deslizarlas desde la parte superior. Dependiendo del tamaño del perfil y de las muescas de las piezas, se pueden construir paños con diferente morfología, tipología de huecos y grado de opacidad.
Existen diferentes soluciones constructivas, como la fachada pasante, que se trata de una fachada autoportante que arranca desde una base firme y plana sobre la que descarga el peso completo del paño. Este tipo de solución requiere de anclajes que conecten los perfiles verticales con los cantos de los forjados. La fachada confinada es similar a la pasante, pero la unión a los forjados se realiza en la parte inferior de éstos. Otra solución innovadora es la celosía deslizante, que consiste en paneles prefabricados sobre bastidores metálicos listos para colocarse directamente en obra sobre raíles que permitan su movimiento para adaptar su posición en la fachada en función de las necesidades de cada momento.
www.malpesa.es www.malpesa.es
Luz mediterránea, calidad y precisión geométrica
Pieza Ferrater
La Pieza Ferrater con diseño del arquitecto Carlos Ferrater es un ladrillo blanco de hormigón para crear muros minimalistas, de líneas infinitas y con un toque mediterráneo. Su diseño más esbelto contribuye a incrementar la sensación de horizontalidad deseada. Gracias a la exactitud del sistema de fabricación permite obtener piezas diseñadas para ser utilizadas sin junta vertical con un machihembrado en las testas para mantener el relleno de mortero en las juntas.
La Pieza Ferrater está fabricada con árido de mármol de las canteras de Gualba, en la falda del Montseny (a 50 km de Barcelona) y cemento blanco, materia prima que le aporta el color blanco en toda su masa.
Beneficios de la Pieza Ferrater
• Es transpirable: facilita la eliminación de la humedad. • Ausencia de eflorescencias. • Absorción acústica: posee un coeficiente de absorción acústico medio, estando en ventaja con otros materiales. • Eficiencia energética: actúa como amortiguador térmico, de forma que transmite el calor muy lentamente.
No es heladizo. • Resistencia al fuego: conserva sus características estructurales en caso de incendio. • Durabilidad del color: La Pieza Ferrater garantiza la resistencia del color a los rayos ultravioleta y a la climatología, permaneciendo inalterable a lo largo de los años. Los pigmentos utilizados son óxidos de hierro totalmente inocuos para el medio ambiente. • Acabado texturado uniforme al tacto con una protección invisible antimanchas, que realza el color. • Limpieza fácil.
www.breinco.com/es www.breinco.com/es
Ladrillo de gran formato y ejecución seca
SATEcer
Cerámica Millas SA presenta su nuevo producto, SATEcer, una pieza cerámica desarrollada conjuntamente entre nuestros Departamentos de producción, calidad y técnico.
Se han aunado los amplios conocimientos y experiencias de cada departamento, tomando como punto de partida las necesidades que cada día nos reclaman desde este sector cada vez más competitivo y tecnificado, en nuestro constante afán por evolucionar e impulsar el sector cerámico, con el objetivo de desarrollar nuevas soluciones constructivas que cumplan a la perfección con los requisitos normativos y mejoren las prestaciones térmicas y acústicas de los edificios.
Con todo ello, se ha conseguido desarrollar un producto industrializado, de gran
formato y ejecución
seca, con el que no solo se da respuesta a las exigencias constructivas sino que además se logra añadir un gran valor competitivo, puesto que permite un alto ahorro económico debido a los altos ritmos de ejecución que se consiguen, eliminando por completo los sistemas de mortero tradicional y sus elevados
desperdicios y alta reducción de tiempos y costes indirectos de grúas y andamiaje. Este material cerámico es el más óptimo como
elemento base en los sistemas constructi-
vos con aislamientos tipo SATE (sistema de aislamiento térmico exterior) y de fachada ventilada, permitiendo su anclaje y formando así un sistema de unas altísimas prestaciones y sin puentes térmicos.
Su diseño y geometría han sido específicamente estudiados para conseguir una mayor masa y un sistema de montaje machihembrado, con lo que conseguimos un cerramiento de mayor inercia térmica, más estanco, con mejor planeidad y mayor rapidez de ejecución que cualquier otro sistema de albañilería tradicional.
El Departamento Técnico Comercial de Cerámica Millas SA queda a disposición de las personas interesadas para ampliar toda la información que necesiten, resolver sus dudas, realizar los estudios técnicos necesarios que se adapten a las necesidades particulares de su proyecto y cumplimiento normativo así como realizar el estudio económico u oferta del sistema.
ceramicamillas.com ceramicamillas.com
Sistema de fachada ventilada
CUPACLAD®
CUPACLAD® es un sistema de fachada ventilada en pizarra natural que ofrece una amplia gama de soluciones de revestimiento, desde tradicionales hasta contemporáneas. Protege y decora cualquier fachada con pizarras naturales de durabilidad superior a 100 años. La fachada, como el primer día, sin alteraciones de color y sin necesidad de mantenimiento.
El uso de pizarra tectónica de alta durabilidad, los nuevos sistemas de fijación y la eficiencia de la fachada ventilada convierten a CUPACLAD® en la solución ideal para el revestimiento de cualquier tipo de proyecto, tanto de renovación como de nueva construcción.
SISTEMAS DE FACHADA CUPACLAD®
Serie 101. Sistemas de fijación invisible
Esta serie de fachadas ventiladas en pizarra natural CUPACLAD® 101 se caracteriza por sus fijaciones completamente invisibles especialmente desarrolladas para la instalación de pizarra natural. • 101 RANDOM. Combina diferentes tamaños de piezas para generar una composición dinámica y creativa. • 101 LOGIC. Su diseño sencillo y equilibrado otorga todo el protagonismo a la textura y brillo de la pizarra. • 101 PARALLEL. Sus juntas alineadas generan una composición homogénea que realza la personalidad de nuestras pizarras.
Serie 201. Sistemas de fijación visible
Esta serie de fachadas ventiladas ofrece sistemas con fijación vista que reducen de manera importante los tiempos de instalación respecto de otros sistemas de fachada ventilada.
• 201 VANGUARD. Combina pizarras de gran formato con grapas de acero inoxidable, generando una combinación limpia y moderna.
Sostenible / A diferencia de los productos prefabricados, nuestra pizarra 100% natural es transformada a mano por nuestros maestros labradores, sin necesidad de tratamiento adicional alguno. Eficiente / Nuestros sistemas son rápidos y fáciles de instalar por cualquier fachadista, y una vez instalados quedan fijados de manera segura sin requerir mantenimiento alguno.
Moderno / Un nuevo mundo de posibilidades para el diseño en pizarra natural con sistemas ligeros y versátiles que se adaptan a cualquier superficie.
www.cupapizarras.com www.cupapizarras.com
Revestimientos de fachada con texturas naturales únicas

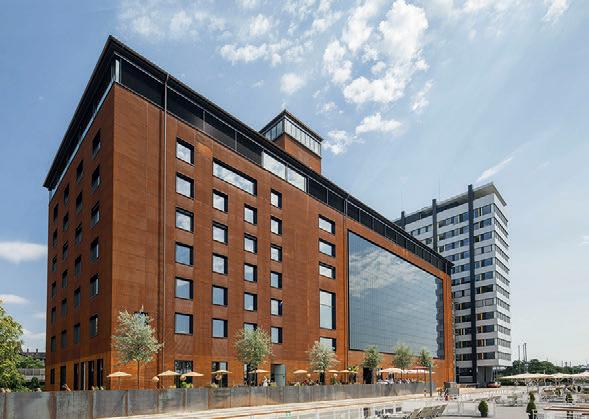

EQUITONE [lunara]
EQUITONE fabrica paneles de fibrocemento arquitectónico, ligeros y coloreados en masa, presentados en diferentes acabados y texturas que muestran la naturaleza del material. Utilizado para el revestimiento de fachada ventilada exterior, así como el diseño de interiores, su gran formato y sus elegantes acabados naturales permiten proyectar una imagen única de cada obra.
Inspirado en la cruda belleza de nuestro satélite, el nuevo panel de fachada EQUITONE [lunara] parece creado fuera de la Tierra, pero natural al mismo tiempo. Su fascinante superficie de elevaciones y depresiones irregulares evoca el paisaje cráter de la Luna, animando a arquitectos y proyectistas a crear diseños visionarios. EQUITONE [lunara] es un panel coloreado en masa cuya superficie se caracteriza por un acabado texturizado aleatorio exclusivo. Los dos tonos de color acentúan la autenticidad del material. El panel recibe una hidrofugación que lo hace repelente al agua.
Especificaciones técnicas
• Tacto: Superficie de fibrocemento rugosa, sin pulir, con un delicado tacto de lino. • Visual: Las diferencias naturales de color, potencialmente acentuadas por la orientación de la hoja, el ángulo de visión y los efectos de la luz y la humedad. Material original de color intenso con una estructura de fibrocemento muy expresiva. El proceso de producción hace que cada panel sea único en color, textura y superficie.
Ventajas
• Clasificación al fuego A2-s1,d0. • Aislamiento acústico. • Resistente a las temperaturas extremas y a las heladas. • Resistente al agua (si se cumple • la directriz de aplicación). • Resistente a muchos organismos vivos (hongos, bacterias, insectos, alimañas, etc.). • Resistente a muchos productos químicos.
Respetuoso con el medio ambiente, sin emisiones de gases nocivos. • Aspecto del material gracias al revestimiento transparente. • Paneles rígidos y resistentes.
www.equitone.com www.equitone.com
Fachada ventilada cerámica
Kit de prescripción
Faveker® es fabricante de sistemas de fachadas ventiladas cerámicas por extrusión, con aplicación tanto en rehabilitación como obra nueva y proyectos singulares, consiguiendo edificios más sostenibles, por tanto, más eficientes y más confortables, gracias al mayor aislamiento térmico y acústico, además de dotar al edifico de materiales saludables para las personas y para el medio ambiente.
Sistemas 100% reciclables y con un mínimo de un 48% de reciclados en su fabri-
cación. Sus piezas cerámicas porcelánicas fabrica das por extrusión, verificadas desde la recepción de las materias primas hasta el embalado bajo rigurosos controles de calidad, son un producto de alta resistencia, sin mantenimiento necesario.
Características pincipales de las piezas cerámicas Faveker®
Reciclable y reciclado / Materiales sostenibles, 100 % reciclables y con un contenido mínimo en reciclados en su composición del 48 %. Propulsando economías circulares. Certificados vertido y residuo cero. Resistencia / Piezas porcelánicas fabricadas por extrusión con luces entre apoyos de hasta 1.200 mm, lo cual ahorra mano de obra y materiales, optimizando los sistemas. Resistente al fuego y nula reacción al mismo, clase A1. Reducción de consumos y emisiones / El aumento de aislamiento y la cámara ventilada que aporta el sistema, permiten un importante ahorro en la demanda primaria de energía del edificio, tanto en verano como en invierno. Respeto por el medio ambiente / El carácter reciclable, el contenido de reciclados, la reducción de emisiones gracias a la disminución de demanda de energía, hacen a sus materiales respetuosos con el medio ambiente. No solo el sistema es eficiente, sino que además los materiales que lo componen son sostenibles. Rehabilitación / Disponen de alturas y largos de pieza estándar que permiten modular rehabilitaciones, mejorando el aspecto exterior y las prestaciones energéticas de los edificios. Reducción agentes patógenos / Gracias al tratamiento Bioklinker®, se añaden propiedades anti patógenas a las fachadas ventiladas de FAVEKER®, ayudando a la sanitización de espacios.
Kit de prescripción
Está disponible en la web un kit de prescripción para profesionales. Cuenta con toda la información necesaria: • Modelos AUTOCAD 3D. • Certificados: ISO-9001, ISO-14001,
Certificado de Reciclado y Control de
Producción • Detalles constructivos en AUTOCAD 2D. • Detalles constructivos en PDF. • Familias REVIT. • Manuales de colocación. • Otros documentos de interés como la
Declaración Ambiental de Producto y
Evaluación Técnica Europea (ETA) • y mucho más...
Edificio Los Prunos en Zaragoza
fachadas.faveker.com/es/kit-de-prescripcion fachadas.faveker.com/es/kit-de-prescripcion
Mejora de las prestaciones térmicas para balcones
Geobalcony®
El producto Geobalcony®, nace para eliminar los puentes térmicos que se generan en las estructuras de hormigón armado entre el forjado y los balcones y/o voladizos. Por lo tanto, este producto fabricado por la empresa SFB en Zaragoza y comercializado por GEOHIDROL, permite mejorar las prestaciones térmicas de los edificios permitiéndoles cumplir con las exigentes normativas actuales de eficiencia energética.
Geobalcony® está compuesto por conec-
tores metálicos y aislamiento térmico
de tal forma que garantizan tanto la
estabilidad del voladizo como la rotura
del puente térmico que se produce entre los dos elementos estructurales (voladizo/forjado) Tiene la particularidad de ser un sistema modular, lo que implica grandes beneficios, reduciendo el coste y volumen de transporte, aportando por tanto beneficios en sostenibilidad que también redundan en la consecución de certificados como LEED Platinum, Passivhaus. Estos conectores garantizan la continuidad del aislamiento en balcones en voladizo y están optimizados para esta aplicación, utilizando los materiales con las mejores prestaciones que existen en el mercado.
Por supuesto, SFB y GEOHIDROL fieles a su filosofía ya implantada, tienen en estado de tramitación un ETA europeo para su uso específico en la aplicación, y además un DAU (Documento de adecuación al uso) en España, que constituye una garantía adicional para el proyectista, constructor o promotor dando cumplimiento a las prestaciones de nuestro CTE. Esto también implica que el producto tendrá su correspondiente marcado CE. También como seguridad para el constructor, los dispositivos SAO facilitaran enormemente el control de ejecución y el montaje del sistema.
www.geohidrol.com www.geohidrol.com
Gama de ladrillo caravista clínker
Lusitania
Bamako Quito
Un nuevo concepto de ladrillo rústico renovado. Con toques de modernidad y evocando serenidad y tranquilidad. La nueva gama de ladrillos Lusitania transmite una sensación de calidez y un soplo de aire fresco y natural.
Ventajas de clínker brick
El ladrillo Klinker está hecho de arcillas especiales que, cuando se disparan a alta temperatura, cierran su porosidad y aumentan su densidad, lo que da como resultado un material con una absorción de agua inferior al 6 %, una densidad superior a 2000 kg/m³ y Resistencia mecánica a la compresión superior a 45 N/mm². • Durabilidad • Factores estéticos • Aislamiento térmico y acústico • Resistencia al fuego • Resistencia mecánica • Costos de mantenimiento La Paloma Cerámicas ofrece una gran variedad de formatos en todas sus líneas de productos ofreciendo la posibilidad de diseñar formas personalizadas según las necesidades del proyecto.
La última tecnología aplicada a la fabricación de los productos de La Paloma Cerámicas ofrece la mejor garantía de calidad, puntualidad precisión.
ceramica-lapaloma.com ceramica-lapaloma.com
Porcelánico extruido para fachada ventilada
Frontek
Frontek solución arquitectónica del Grupo Greco Gres Internacional especialmente diseñada para fachadas ventiladas. Realizada con piezas de porcelánico extrusionado, Frontek cuenta con una amplia oferta de formatos y acabados, incluyendo piezas de gran tamaño, que se adaptan a las necesidades actuales de la arquitectura y el diseño.
El sistema de Fachada ventilada de Frontek ofrece múltiples ventajas como la gran resistencia y durabilidad de sus piezas, así como una notable mejora del aislamiento térmico y acústico, protegiendo el edificio de los agentes atmosféricos externos; además de una importante reducción
racional del consumo y gasto energético
(de hasta un 35 %), lo que le posiciona también como una alternativa real y eficaz para la rehabilitación de viviendas. Por otro lado, la posibilidad de fabricar piezas en grandes formatos de hasta 1x3 metros, manteniendo las mismas características físicas y mecánicas reconocidas para toda la línea Frontek, amplía aún más la variedad de posibilidades en el diseño de los edificios.
www.grecogres.com www.grecogres.com
Paneles para el revestimiento de fachadas
Kerrafront Soffit y Fronto
La verdadera libertad comienza en casa, y que lo que importa más que un estilo concreto son las necesidades personales y el estilo de vida de las personas y familiares de su hogar. Por eso, su objetivo es inspirar, asesorar y proporcionar soluciones integrales como colecciones de muebles a juego, puertas, suelos, paredes decorativas y fachadas.
Kerrafront
Los revestimientos de exterior Kerrafront son una de las mejores soluciones a la hora de decorar y concluir la fachada de una casa o negocio. Con ellos ahorrarás tiempo y dinero ya que son de fácil y rápida instalación, aparte de demandar muy poco mantenimiento. Todo esto junto hace que sea una de las mejores opciones a la par que económica. Tampoco necesita mantenimiento ni pintura por lo que las toxinas y posibles contaminantes derivados de estos, ahora ya no se emiten al medio ambiente.
Soffit
El sistema Infratop es un método práctico de acabado de tejados porque es fácil de utilizar en el día a día. Se ha diseñado pensando tanto en la funcionalidad como en la estética. Gracias al sistema de clic y a la mayor rigidez de los paneles, su instalación es fácil, rápida y fiable. El producto es duradero y resistente a las condiciones climáticas cambiantes. La superficie y la estructura del panel semimate imitan a la perfección las vetas de la madera y los colores idealmente seleccionados permiten adaptarlo a los elementos más utilizados de la carpintería de madera.
Fronto
Fronto es una nueva solución para fachada y en forma de paneles. Estos paneles son fabricados con la innovadora tecnología Max-3 gracias a la cual se ha creado un perfil que es extremadamente resistente a los impactos y a las grandes fluctuaciones de temperatura. Los paneles Fronto son impermeables, ligeros, no necesitan mantenimiento, así como rápidos y fáciles de instalar. Esto garantiza muchos años de uso sin problemas.
forestpanels.com forestpanels.com
Revestimiento de fachadas con cadena de aluminio
Kriskadecor
El revestimiento exterior de Kriskadecor es un sistema diseñado y probado para garantizar una estructura segura y duradera con la que cubrir grandes superficies gracias a la ligereza de los eslabones de aluminio. Además de embellecer, el sistema ayuda a mejorar significativamente el entorno térmico en el interior del edificio, reduciendo la transmisión de energía de la luz solar directa, permitiendo su ventilación.
Entre otras ventajas, se
adapta a la forma de cualquier edificio, es resistente, rápido de instalar, fácil de
mantener y extremadamente ligero. Asimismo, las cadenas han sido probadas con rachas de viento de 210 km/h.
Desde el exterior, su aspecto sólido proporciona privacidad. Desde el interior, la transparencia de los enlaces permite una visibilidad total, generando sombras que complementan y enriquecen el interior del edificio.
En cuanto al color, el acabado lacado permite una completa personalización del proyecto con colores de la carta RAL testados bajo exposición solar. La calidad de la pintura y su proceso de aplicación garantizan una cobertura completa, un tacto suave y una gran durabilidad.
Existen fijaciones estándar, pero es posible diseñar opciones de fijación especiales para un proyecto específico. La oficina técnica desarrolla proyec-
tos totalmente
personalizados en tamaño, forma y color, siguiendo las necesidades del cliente. Cuentan con un equipo de profesionales que te acompañarán durante todo el proceso, desde la concepción de la idea, hasta la materialización del proyecto, a nivel técnico, gráfico y artístico. Tanto las cadenas como los perfiles son de aluminio, un material altamente sostenible e infinitamente reciclable.
www.kriskadecorcladding.com www.kriskadecorcladding.com
Sellado profesional de fachadas y suelos
Quilosa Professional PU Construcción
El nuevo Quilosa Professional PU Construcción es un polímero exclusivo e innovador que revolucionará el mercado gracias a su fórmula con menos de 0,1% de monómero de isocianato libre. Un producto que destaca por su enorme elasticidad y gran tenacidad para el sellado en fachadas y suelos.
Ventajas
• Nueva tecnología en selladores de poliuretano • Fórmula con menos de 0,1% de monómero de isocianato libre, lo que proporciona una mayor seguridad en la aplicación • Alta resistencia química y mecánica • Excelente adhesión en la mayoría de materiales de construcción • Resistencia a la intemperie • Alta elasticidad
Aplicaciones
• Excelente adhesión en elementos de construcción como metales, hormigón y tejas • Sellado de juntas en suelos de hormigón, tanto de retracción como de dilatación
• Sellado de juntas en muros y fachadas • Sellado de cubiertas y terrazas • Relleno de fisuras y grietas El lanzamiento del nuevo Quilosa Professional PU CONSTRUCCIÓN se enmarca dentro de un proyecto de rediseño de toda la gama de selladores profesionales para fachadas. Se trata de un diseño moderno y simplificado, que nos permite presentar las características clave del producto y las aplicaciones principales del mismo de una forma más directa, potente y clara.
quilosa.com quilosa.com
Poliuretano de 1 componente para uniones de paneles en fachadas ventiladas
SikaTack® Panel
StoVentec Photovoltaics Inlay
SikaTack® Panel es un poliuretano de 1 componente de consistencia pastosa para juntas estructurales en fachadas ventiladas y revestimiento en paredes interiores entre la subestructura vertical y el panel que estará sujeto a altos esfuerzos dinámicos y estáticos. Tiene buenas propiedades de non-sag y cura con la exposición a la humedad atmosférica. SikaTack® Panel es parte del sistema SikaTack® Panel para la fijación oculta de fachadas ventiladas económicas.
SikaTack® Panel es adecuado para juntas estructurales en fachadas ventiladas y paredes interiores con revestimiento entre la subestructura vertical y el panel de la fachada que se someterá a tensiones dinámicas y estáticas. Los sustratos adecuados son aluminio anodizado y con revestimiento, compuestos de metal, laminado de alta presión y materiales cerámicos.
Ventajas
• Sistema de fijación elástico, absorbe las vibraciones y movimientos • SikaTack® Panel esta aprobado por
“Deutsches Institut für Bautechnik, DIBT” and “British Board of Agrément, BBA” • Brinda alternativas creativas para el diseño de fachadas • Tensión uniforme sobre toda la fachada panel (sin puntos de tensión) • Resiste altas tensiones dinámicas y estáticas • Producto de 1 componente, listo para usar • Resistente a la intemperie • Se adhiere bien a una amplia variedad de sustratos
El Sistema SikaTack® Panel está especialmente indicado para el Pegado Elástico de paneles ligeros de fachada. También se puede utilizar para la colocación de paneles colgados en interiores (aquellos cuyo peso no descansa en el suelo). Puede realizarse en paneles de madera, fenólicos, fibrocemento, composites de aluminio y otros materiales compuestos sobre estructuras o rastreles de madera, aluminio u otros materiales.
Ventajas
• Transmitir uniformemente las tensiones de la unión sin formación de • puntos críticos por donde se pudiera comenzar la rotura. • Evitar la concentración de tensiones en la superficie de adherencia. • Lograr un Sistema de fijación oculto, sin distorsiones estéticas. • Evitar la corrosión galvánica mediante la separación y aislamiento • eléctrico de los materiales, si éstos fueran susceptibles de sufrirla. • Disminuir o eliminar la transmisión de vibraciones entre los materiales pegados. • Evitar el fallo de la unión por fatiga. • Hacer posible la unión de materiales de distinta naturaleza. • Mejorar la estética de las uniones. • Reducir los costes de ejecución.
esp.sika.com esp.sika.com
En los últimos años se han sucedido diversas medidas en España para impulsar el uso de la energía solar que favorecen a que el número de comunidades de propietarios que decidan instalar sistemas de autoconsumo vaya creciendo. Y aquí, además de las soluciones clásicas en tejados inclinados o planos, también están ganando importancia los sistemas integrados en las fachadas.
Sto, la compañía internacional especializada en la fabricación de sistemas y elementos constructivos, ha lanzado una nueva tipología de fachadas ventiladas con generación integrada de electricidad verde: StoVentec Photovoltaics Inlay. Basado en módulos fotovoltaicos monocristalinos con marco, este sistema no solo aísla térmicamente el edificio, sino que también lo convierte en un generador de electricidad de alto ren-
dimiento, superando en casi un 40% la
eficiencia de los modelos utilizados hasta ahora. Al cambiar la tecnología de los módulos, también mejora notablemente la relación precio-rendimiento.
Este nuevo sistema desarrollado por la compañía consta de una capa de aislamiento de lana de roca y una subestructura con perfiles patentados en los que se insertan los módulos fotovoltaicos de doble acristalamiento. Con una potencia nominal de 305 Wp y en
formato 1668 ×
994 mm, están encapsulados en color negro y poseen un marco negro. Esto, unido a que los conectores de las células son del mismo color, garantiza un aspecto homogéneo. También cuenta con un comportamiento al fuego B-s1, d0 (difícilmente inflamable), según la norma EN 13501-1. De igual modo, ofrece una gran variedad en el diseño de la fachada, permitiendo la alineación de los módulos en formato vertical u horizontal y siendo fácilmente combinable con diversos sistemas y acabados de Sto.
Además, al igual que todas las soluciones y productos llevados a cabo por la compañía, este sistema cumple con los estándares más elevados en materia de sostenibilidad gracias a su generación de energía, reciclabilidad y durabilidad. La energía necesaria para la fabricación de los módulos fotovoltaicos queda amortizada en los primeros años de uso. Incluso, al final de su vida útil, los módulos fotovoltaicos son recuperados y utilizados en la fabricación de otros productos como parte de la economía circular. StoVentec Photovoltaics Inlay tiene otras muchas ventajas. Aísla la envolvente, mejora el
valor de aislamiento acústico en hasta 12 dB (A), garantiza la protección contra la humedad y es, además, permeable a la di-
fusión de vapor.
www.sto.es www.sto.es
Sistema de fachada ventilada
STONEO
STONEO de ULMA es un material con todas las sensaciones que transmite la piedra. Con su carácter, tonalidades y texturas, con su solidez y belleza, además de su resistencia y exclusividad. Es un derivado de la piedra, compuesto casi en su totalidad por componentes naturales (áridos) y reciclados. Todos ellos controlados a través de rigurosos protocolos de calidad. Un material no combustible (A2-s1, d0) y no poroso, con una casi nula absorción de agua (0,1%), lo que garantiza una completa estanqueidad y un excelente comportamiento frente a los cambios atmosféricos: el deshielo, la lluvia o el viento.
Todas estas características consiguen hacer de Stoneo un material sostenible y de alta calidad, no solo por su resistencia y durabilidad, sino también por su belleza. Fachadas con un revestimiento de pared exterior elegante y singular.
Fachadas sostenibles
Si quieres crear fachadas sostenibles, STONEO es un material compuesto mayoritariamente por áridos naturales. Un producto sostenible, sometido a unos rigurosos protocolos de control y calidad. En ULMA están alineados con el medio ambiente al apostar por materiales naturales y reciclables. Realizan, además, una rigurosa selección de proveedores que trabajan de manera respetuosa con el medio ambiente y elegimos empresas colaboradoras locales, para ayudar en la reducción de emisiones.
Durabilidad
El compromiso de ULMA con la sostenibilidad también está ligado a la durabilidad de nuestros materiales. Cuanto más durable es un producto, más sostenible es, ya que se utilizarán menos recursos para crear uno nuevo. La durabilidad es además un sinónimo de calidad. Así fomentan la construcción sostenible.
Reacción al fuego
La seguridad de los ocupantes de los edificios es fundamental. Y contar con un revestimiento de fachadas que contribuya a mejorar la resistencia al fuego es un punto clave a tener en cuenta. Una de las nuevas ventajas de este material es su no combustibilidad. Sus resultados de resistencia y reacción al fuego según normas EN 13501-2 (2010) y EN 13501-1 (2010) es: A2-s1,d0.
www.ulmaarchitectural.com www.ulmaarchitectural.com
Barreras de fuego para fachada ventilada
SIDERISE
El Código Técnico de la Edificación en su Documento Básico de Seguridad ante Incendios establece que “debe limitarse el desarrollo vertical de las cámaras ventiladas de fachada en continuidad con los forjados resistentes al fuego que separan sectores de incendio. La inclusión de barreras E30 se puede considerar un procedimiento válido para limitar dicho desarrollo vertical”. URSA quiere ir más allá de lo exigido por la normativa para la construcción de edificios seguros y ha incorporado a su gama de productos para Fachada Ventilada las barreras de fuego de Siderise de elevadas prestaciones.
Las barreras, altamente apreciadas por proyectistas y promotores, instaladas en horizontal y vertical, se utilizan para sellar por completo el hueco existente entre el muro portante y la cara interior del revestimiento externo, en caso de incendio. Con una garantía de 60 años y un precio asequible, cuentan con todo tipo de ensayos reales a gran escala que avalan su resistencia al fuego y el comportamiento ignífugo del producto y el sistema.
Compuestas de un núcleo de láminas de lana mineral no combustible, forrado con papel de aluminio reforzado. Las barreras Siderise de sectorización horizontal (RH) incorporan una tira intumescente (clase E) continua de alto rendimiento que se adhiere al borde frontal. En caso de exposición al fuego, el material intumescente se expande rápidamente y sella por completo la cámara ventilada localizada entre la barrera y la parte posterior del revestimiento.
En el caso de las barreras verticales se utilizan para llenar por completo el hueco entre el revestimiento externo y el muro portante. Esta solución ofrece una gran resistencia al paso del humo y el fuego. Además, al sellar completamente el hueco, mejora el funcionamiento de las fachadas ventiladas al reforzar la sectorización vertical y por tanto la presurización de aire.
Además, a diferencia de otras barreras del mercado, cuentan con una patente que
permite que las láminas de lana mineral estén precompactadas y sujetas por el re-
cubrimiento de aluminio, de tal forma que, al desaparecer este con el fuego, la lana alcanza una mayor expansión todavía, dificultando aún más la propagación del incendio. Gracias a este exclusivo método de fabricación, las barreras de sectorización vertical de Siderise se adaptan a las dilataciones y movimientos funcionales de las fachadas ventiladas.
Además de las barreras de fuego, URSA también ha querido completar su catálogo de productos de fachada ventilada con la comercialización de las fijaciones necesarias para la instalación del aislamiento. El nuevo catálogo y tarifa ya incorporan fijaciones de fabricantes tan prestigiosos como EJOT o Spit.
www.ursa.es www.ursa.es
Ecosistema de fachadas de ladrillo cara vista
Las fachadas construidas con ladrillos cara vista representan una de las unidades constructivas más importantes en las obras de edificación de nuestro país. Destaca la gran calidad de su material, sus elevadas prestaciones técnicas y sus infinitas posibilidades de diseño. Existen varios tipos de fachadas realizadas con ladrillo cara vista que van desde las convencionales confinadas, hasta soluciones totalmente industrializadas.
Durante estos últimos años, los fabricantes de ladrillo cara vista han desarrollado nuevas soluciones constructivas de altas prestaciones técnicas con el fin de mejorar los estándares de calidad y habitabilidad de la arquitectura del futuro. Así, se ha desarrollado el sistema constructivo de fachada AUTOPORTANTE STRUCTURA GHAS (ventilada o no ventilada), solución que destaca por su gran eficiencia energética, simplicidad constructiva, economía y ausencia de patologías.
Dentro de las soluciones constructivas de fachadas con ladrillo cara vista en seco se encuentra IRIS, un sistema muy versátil basado en una serie de perfiles verticales que se colocan de forma paralela entre los que se insertan en seco piezas cerámicas con una doble muesca. Otra de las soluciones en seco es el sistema CABLEBRICK, que se emplea para la ejecución de la hoja exterior de fachadas ventiladas ligeras con la estética y prestaciones del ladrillo cara vista.
En cuanto a soluciones industrializadas para fachadas realizadas con ladrillo cara vista, cabe destacar TERMOKLINKER, un sistema de aislamiento térmico exterior (SATE) con acabado cerámico, basado en el empleo de elementos prefabricados consistente en paneles de poliestireno extruido con plaqueta cerámicas adheridas.
FLEXBRICK es otro sistema ligero industrializado cerámico basado en láminas flexibles formadas por una malla de acero trenzada en la que se insertan elementos cerámicos con su tabla vista. Se trata de un tejido cerámico que agiliza la construcción y reduce las necesidades de medios auxiliares y de mano de obra, al tiempo que ofrece múltiples opciones de diseño y aplicaciones constructivas con excelentes resultados.
INSUPANEL es un sistema constructivo basado en el ensamblaje de paneles prefabricados ligeros de fachada con acabado de plaqueta cerámica cara vista. Además, cuenta con la certificación Passivhaus de producto. Por último, MAPS es un sistema constructivo basado en el ensamblaje de paneles ligeros de fachada con acabado de plaqueta cerámica cara vista, y MUROBRICK es una solución basada en el ensamblaje de paneles prefabricados de hormigón con acabado de plaqueta cerámica cara vista.
STRUCTURA GHAS TERMOKLINKER
IRIS FLEXBRICK INSUPANEL
www.fachadascaravista.es www.fachadascaravista.es
Transparencia pétrea con cerramientos TECHNAL
GALENE y SOLEAL 65
© Imagen Subliminal (Miguel de Guzmán + Rocío Romero)
By MoRE ha diseñado, proyectado y construido esta vivienda unifamiliar a dos niveles con cerramientos TECHNAL. Cuenta con una espectacular zona acristalada incrustada sobre una gran pieza pétrea de hormigón que conforma la zona de día y es la base sobre la que descansa una caja superior blanca donde se ubican las habitaciones.
Las correderas elevables GALENE de TECHNAL instaladas permiten ampliar al máximo la entrada de luz natural ya que admiten grandes dimensiones de vidrio, así como fusionar el ambiente interior con el exterior, desdibujando las barreras dentro-fuera. Además, las carpinterías TECHNAL se realizan con aluminio reciclado Hydro CIRCAL®, obtenido mediante la fusión de viejas ventanas al final de su ciclo de vida, consiguiendo así la máxima calidad con el mínimo impacto medioambiental. Para los huecos practicables se han empleado ventanas de la serie SOLEAL 65, que cuentan con unas prestaciones técnicas excepcionales y con una estética y ergonomía tratada al detalle. Es una ventana elegante y aporta modernidad, tanto para obra nueva como para rehabilitación. La gama cuenta además con tres estéticas diferentes: Oculta, Mínima y Vista.
Todos los cerramientos han sido fabricados e instalados por Castilla Navas, industrial de la Red Aluminier TECHNAL.
