INTRODUCCIÓN

Este portafolio es una recopilación de los trabajos realizados durante el pregrado de arquitectura en la Universidad Nacional de Colombia, sedes Bogotá y Manizales. En cada proyecto se representa los aspectos mas importantes planteados por el taller académico de cada semestre, pasando desde la linea de ciclo básico (P1, P2 y P3), linea de proyectos verticales (PVL, PVA, PVF y PVLU) y linea de énfasis (EPU-I y EPU-II).

Representación del Espacio Arquitectónico

Se introduce la concepción de espacio arquitectónico mediante un levantamiento arquitectónico y su respectiva Representación bidimensional (planos) y tridimensional (maqueta).

Elementos primarios de la forma: Punto línea, superficie

Analizamos y comprendemos la geometría del formato, donde se representa los elementos primarios de la forma (punto y línea) en una composición abstracta en marcadores, bajo los criterios compositivos de ritmo, densidad y intensidad.

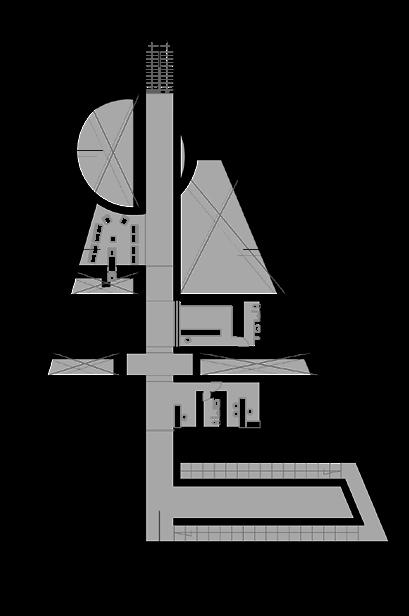

Categorías del espacio arquitectónico: Función

Empleando los conceptos de diseño básico y tectónica, se realiza una composición arquitectónica con una función especifica, en este caso un centro ejecutivo, empleando elementos lineales, superficies y volúmenes.

La propuesta parte del análisis de localización en un espacio urbano publico en este caso el sector llamado el Cable en la ciudad de Manizales.

Este lugar da a conocer unas determinantes para emplear los criterios compositivos como ritmo, repetición, jerarquía, paralelismo, superposición e intersección, que se plasman en la composición de volúmenes simples y compuestos.

Los criterios compositivos permiten establecer una zonificación de áreas y circulaciones, conformando una propuesta volumétrica que hace uso de adiciones y sustracciones en relación de exterior e interior.

La estructura de soporte hace uso de la tectónica para enfatizar las mejores visuales del lugar en espacios de recorrido, circulación y permanencia, ademas de permitir el paso de la luz al interior de los espacios creando sensaciones de levedad.

P1

PROYECTO 1 TECTÓNICA

Manizales, Caldas.

El objetivo principal del ciclo básico 1 es el de introducir, aplicar y colocar en practica los conceptos de diseño básico y de arquitectura tectónica, realizando una propuesta formal y funcional, ademas de introducir las categorías de espacio publico, semi publico, y privado en diferentes áreas de la composición arquitectónica.

Elementos primarios de la forma: Punto línea, superficie

Establecemos la tridimensionalidad en la composición geométrica y comprendemos las relaciones entre superficies planas y elementos lineales, mediante el uso de un ritmo vertical, densidad e intensidad en los elementos primarios de la forma.

Elementos primarios de la forma:

Superposición y textura

El ejercicio Comprende la relación tridimensional entre puntos, elementos lineales y superficies que presentan propiedades visuales diversas, manejando la simetría y la superposición de planos, líneas y puntos en la composición.

Volumen y espacio:

Relación de Volúmenes virtuales y reales

La propuesta comprende la relación tridimensional entre volúmenes reales y virtuales en consonancia con el plano base, empleamos la escala humana, la adición y sustracción en la composición geométrica.

Volumen y espacio:

Relación de Volúmenes reales

Se plantea el concepto de unidad en la composición desde la relación integral entre el volumen y el espacio, definiendo diferentes categorías de espacio: cerrado, abierto y semi-abierto y empleando el criterio compositivo de modulación y repetición.º

Categorías del espacio arquitectónico:

Estructura tectónica

Aplicamos el concepto de arquitectura tectónica y diseño básico, en la realización de una propuesta formal y funcional.

El ejercicio plantea varias categorías de espacio: Publico (en recorridos y permanencias exteriores), semipublico (en terrazas y o espacios semi-cubiertos) y privado (en el interior del volumen). Se toma como determinante principal la incorporación de un elemento natural el árbol, que se integra a la propuesta arquitectónica.

Categorías del espacio arquitectónico:

Modulación

Partiendo del concepto de modulación se entiende la relación entre el objeto arquitectónico y el entorno, vinculando elementos naturales y diferenciando las funciones de circular y permanecer.

Se manejan criterios compositivos de masa y superficie, entablando un equilibrio entre el lleno y el vacío en los volúmenes de la propuesta.

Programa

1. Acceso

2. Receepcion

3. Administracion

4. Souvenir

5. Sala de Estar

6. Cafeteria

7. Baños

8. Vestieres / Casilleros

9. Hall

10. Sauna

11. Turco

12. Vacio

13. Jardines Fosos

14. Termal Principal

15. Termal Caliente

16. Termal Tibia

17. Escaleras

18. Pasillo

P2

PROYECTO 2 ESTEREOTOMÍA

Manizales, Caldas.

El ciclo básico 2, tiene como objetivo identificar y darle aplicabilidad a la estereotomía como una manera de “hacer” arquitectura, aplicando la composición geométrica como principio ordenador de un espacio arquitectónico, y comprendiendo la indivisible relación entre objeto y su plano de sustentación.

Glosario Compositivo

A partir de un proceder estereotómico se realizan 10 composiciones tridimensionales en cubos de plastilina con dimensiones de 4x4 cm relacionando conceptos universales y principios geométricos planteados en una lista de referencia.

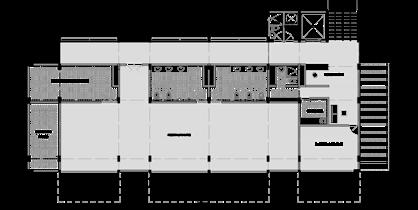

Planta Nivel de Acceso

Sección Transversal A

Sección Transversal B

Sección Longitudinal

Planta Baja

Composición

Arquitectónica de Carácter Estereotómico

El diseño del punto de exhibición de pinturas artísticas parte de una composición tridimensional de un cubo de plastilina, con unas dimensiones de 10 cm x 10 cm, este diseño se realiza a través de un proceder estereotomico tallando el material en función al uso y programa de la propuesta, en este caso de actividades lúdicas.

En su interior se generan tres espacios, uno de ellos jerárquico que presenta relaciones visuales y espaciales, donde se maneja las actividades de recorrido y permanencia a través de espacios cerrados, semi abiertos y abiertos.

Una vez finalizada la etapa volumetrica y espacial de la propuesta, se diseña y se recrea una localización abstracta, creando espacios de recorrido y permanencia públicos y aplicando conceptos compositivos que relacionan el objeto arquitectónico (interior) con el formato rectangular base (exterior), e igualmente que la etapa volumetrica se origina constructiva mente a partir de la talla del material fortaleciendo el carácter estereotómico.

Espacio y Lugar Habitado

El objetivo general del ejercicio consiste en dar respuesta mediante una propuesta arquitectónica de carácter estereotómico, a un programa especifico (Termas).

El Lugar del proyecto se encuentra localizado en el parque publico el Bosque de la comuna Tesorito en la ciudad de Manizales, Caldas.

La primera etapa de diseño consiste en realizar una propuesta de espacios interiores según el programa establecido para la función de termas. La conexión entre estos espacios se generan a traves de circulaciones horizontales y verticales y la iluminación natural es captada cenitalmente mediante el uso de fosos.

El espacio exterior es de uso publico, haciendo transitables las superficies de las termas complementadas con terrazas y recorridos, las condiciones topográficas y geométricas del terreno son tomadas en cuenta para el diseño de espacios de permanencia y recorrido, y estos espacios a la misma vez son diferenciados y ambientados con el empleo de texturas, vegetación, hilos o espejos de agua y mobilario urbano.

Planta de Localización

Composición

Circulación

Permanencias - Fósos

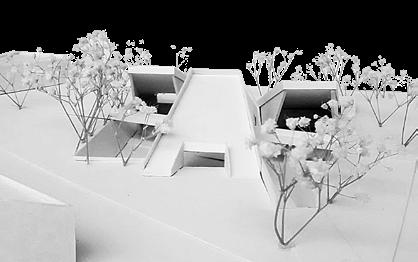

Modelo

P3

PROYECTO 3 ESTRUCTURAS FORMALES

Manizales, Caldas.

Este proyecto hace parte de la ultima asignatura de formación del ciclo básico de la carrera, en ella se enfatiza la noción de orden en el proyecto arquitectónico a través de las estructuras formales como lo son la barra, la plataforma y la torre.

A partir de la exploración de estos conceptos se proyectan simultáneamente tres estructuras formales con incidencia urbana y la vivienda o unidad habitaciónal se establece como tema principal. Estas estructuras se ubican en un lugar real, con condiciones urbanas y un programa que las determina.

El proyecto urbano se localiza en la comuna de la Fuente en la ciudad de Manizales, Caldas, allí se propone establecer tres tipos de agrupaciones que parten de una vivienda modular con tres variaciones denominadas A,B Y C. La disposición volumetrica de las agrupaciones responde de a las condiciones topográficas y urbanas del lugar, disponiendo de manera diferente a su contexto cercano.

Planta de Localización

Conjunto Urbano

Agrupación Tipo 1

Agrupación Tipo 2

Agrupación Tipo 3

Tipos de Vivienda

Todas las viviendas de las agrupaciones se conforman a partir de un mismo modulo, pero con variaciones programáticas.

Tipo A Vivienda de 2 niveles con 1 habitación.

Tipo B Vivienda de 2 niveles con 2 habitaciones.

Tipo C Vivienda de 2 niveles con 3 habitaciones.

Agrupacíon Tipo 1

Barra Escalonada

Densidad Baja

Se ubica en la parte baja de la ladera, se incorpora al proyecto como una estructura tipo barra ascendente de viviendas simples de dos niveles, su agrupación es de tipo “par”, unidas entre si por sus zonas húmedas, un jardín exterior y sus estacionamientos.

Agrupacíon Tipo 2

Barra Escalonada

Densidad Media

Se localiza en la zona intermedia de la ladera, al igual que la agrupación 1 se estructura en barra ascendente, y su tipo de agrupación se conforma del

apilamiento vertical de dos módulos de vivienda “tipo duplex”, unidas entre si por el primer nivel de estacionamientos colectivos y un punto fijo y pasillo de acceso a la vivienda del segundo nivel.

Tipos de Vivienda

Agrupacíon Tipo 3

Torres - Plataforma

Se localiza en la parte mas alta de la ladera. su estructura se constituye como una alternativa de 2 torres sobre una plataforma que configura espacialmente los estacionamientos sobre el nivel -1, y genera comercio y zonas publicas como plazas, jardines y circulaciones sobre el nivel de acceso.

Las torres se conforman en su primer nivel por un restaurante y administración del edificio, en el sus niveles superiores se configura como un edificio de una sola crujía que reparte a los distintos módulos habitaciones que van de manera ascendente en relación a las condiciones topográficas.

Plantas

Pantas Tipos de Apartamentos

Planta Nivel 1 Torre

Planta Tipo Torre

Esquema Programatico Torre

Planta Agrupación Tipo 2

Planta Agrupación Tipo 1

Planta Agrupación Tipo 3 Plataforma

Sección Longitudinal

PVL

CENTRO CULTURAL GIRARDOT

Girardot, Cundinamarca.

El proyecto vertical de lugar se basa principalmente en el estudio y la interpretación de las condiciones climáticas, urbanas y paisajísticas del lugar, y tiene como objetivo plantear y resolver sus problemáticas por medio de un proyecto arquitectónico, y al mismo tiempo de aprovechar las potencialidades que el mismo lugar nos ofrece para desarrollarlo.

El centro Cultural en Girardot es un proyecto Arquitectónico multifuncional que responde a una serie de caracterizaciones físicas, urbanas y culturales frente al clima y los habitantes de la ciudad, además de recuperar y rehabilitar un lugar en abandono por medio de la actividad cultural.

Girardot con una Temperatura oscilante entre 28� y 34�C durante el día y 27�C durante la noche. Las necesidades del Lugar principalmente giran en torno a las altas temperaturas y el calor sofocante que estas producen y se evidencia en la arquitectura Vernácula con elementos propios que intentan contrarrestarla o disminuirla de alguna manera.

Planta de Localización

Resumimos en 2 Temas principales las condiciones Arquitectónicas que ayudarían a mejorar las condiciones climáticas de un espacio, en primer lugar la PROTECCIÓN SOLAR el acobijo de la sombra es de gran importancia para evadir la radiación solar directa, y en vsegundo lugar la MÁXIMA VENTILACIÓN obtener el mayor provecho de las corrientes de aire contribuye a disipar el calor en un espacio.

El proyecto hace uso de varias estrategias, que son resultado de re-interpretaciones constructivas vernáculas de los residentes de la ciudad, algunas de estas son grandes cubiertas en voladizo que ofrecen sombra y protección solar, los muros calados que permiten el ingreso o salida de corrientes de aire, y a la vez que impide el ingreso de rayos solares directos, la piel de la fachada con un tipo de Brise solei en función de mantener fresco el interior protegiéndolo del contacto directo con los rayos Solares, balcones en retroceso como generadores de sombra, el uso de la doble altura para una mayor circulación de aire fresco al espacio, entre otras.

Este centro cultural, funciona como un remate urbano paisajistico que integra el rió magdalena con la ciudad, siendo ejemplo a la recuperación y apropiación de este. La propuesta del programa cultural y artística se deriva de la inexistencia o los pocos espacios que la ciudad presenta para estas actividades, y que se presenta como un punto de encuentro o referencia para la ciudad.

Girardot, Cundinamarca.

Planta Baja N - 11.00m

Planta Nivel de Acceso N - 6.00m

Sección Transversal A

Sección Longitudinal B

Sección Transeversal B

Sección Longitudinal A

PVA

CENTRO ACUÁTICO ENSANCHE DE BARCELONA

Barcelona, España.

El tema principal del proyecto vertical de actividad, se basa en la exploración espacial arquitectónica a partir de la abstracción de un concepto, “el horizonte”. ¿Como percibo el horizonte?, ¿Como materializo el horizonte?. Son interrogantes a proyectar y plasmar mediante un proyecto arquitectónico y su exploración entre las intersecciones espaciales (el vació) y su materialización en el lugar (la masa).

El Centro Acuático se localiza en la zona central del ensanche de la ciudad de Barcelona, España; este proyecto parte con el diseño abstracto de 6 espacios tridimensionales tipo prisma virtual y la composición entre estos generando diferentes niveles y relaciones por medio de la intersección, al mismo tiempo se diseña una masa que los integra y los materializa en el sitio.

Planta de Localización

La implantación es condicionada por el moldeamiento de un lugar, según el análisis e intensiones urbanas a generar como generación de espacios públicos, permeables, de recorrido y permanencia en el lugar.

El acceso al proyecto se realiza por medio de una amplia plaza publica en desnivel de -3.00m respecto a la calle, y que funciona como zona de permanencia y admiración sobre la cortina de agua que bordea el proyecto.

Sobre este nivel encontramos todas las circulaciones y recorridos perimetrales a la edificación, en el acceso al edificio encontramos una rampa que nos conduce al interior del centro acuático un nivel inferior.

En este nivel inferior los espacios de zonas secas y zonas húmedas se ordenan y se conectan por medio de una circulación en anillo, en el interior de este se localiza una segunda plaza semi-publica y abierta de interacción con fuentes e hilos de agua.

La masa que unifica los espacios se representa como áreas de servicio, baños, vestieres cuartos técnicos.

Planta Nivel de Acceso N-3.00m

Sección Longitudinal A

Planta Baja N-9.00m

Sección Transversal A

Sección Longitudinal B

En el nivel de acceso, las cubiertas se despliegan en un ritmo de diagonales desde el nivel de la plaza de Lourdes, implantando graderías como espacio y escenario de permanencia, contemplación y actividad sobre la plaza y la iglesia, entre estas cubiertas hay un paso peatonal de puente en diagonal que relaciona visualmente por medio de vacíos el exterior de la plaza con el interior del museo y proponiendo zona comercial y administrativa sobre este.

El Museo de los elementos se entierra bajo el nivel de la plaza, disponiendo de una planicie rectangular y dejando una circulación en diagonal que comunica la plaza, el museo y la intersección vial de acceso.

En el interior del museo un pasillo cubierto bajo el puente me comunica con 2 recintos abiertos que corresponden a los elementos de tierra y fuego, y 2 recintos cerrados de los elementos agua y aire, en el otro extremo se encuentra la cinemateca como espacio complementario

PVF

MUSEO PERCEPTIVO DE LOS ELEMENTOS

Plaza de Lourdes, Bogotá.

El concepto de forma en arquitectura no se circunscribe únicamente a los aspectos visuales y plásticos del proyecto, sino que comprende los principios y las reglas que gobiernan las relaciones formales entre los elementos y las partes que lo integran.

Este proyecto vertical de forma propone abordar conceptos y procedimientos universales referidos a las operaciones formales que se despliegan en el ámbito del proyecto arquitectónico desde su organización, su implantación, incluyendo sus aspectos espaciales y distributivos.

Este Proyecto explora el concepto de lugar como factor externo determinante de la forma arquitectónica, su implantación se encuentra en la plaza de Lourdes, sector de chapinero, Bogotá. La propuesta tiene como intención transformarse y adaptarse formalmente a las circunstancias urbanísticas, paisajísticas, normativas y culturales del lugar, partiendo de una forma o modelo abstracto

Planta de Localizacíon

Planta Nivel de Acceso N-4.00m

Planta Nivel Superior N+0.00m

Sección Longitudinal A

Sección Transversal A

Sección Transversal B

Sección Longitudinal B

PVLU

MEJORAMIENTO INTEGRAL URBANO DEL PARQUE ENTRE REJAS Ciudad Salitre, Bogotá.

En este proyecto se tiene como objetivo prioritario la arquitectura del enclave ya existente en el tejido urbano de Bogotá y su potencial espacial latente, la hipótesis de partida del taller radica en la posibilidad de intervenir estas zonas de la ciudad para introducir piezas arquitectónicas y urbanas capaces de transformar las dinámicas urbanas de la ciudad del enclave, la ciudad isla.

El taller apunta a qué mecanismos arquitectónicos, urbanos y espaciales podemos desplegar para “reabsorber” estas islas anti urbanas existentes con la intención de coser una ciudad futura que sea más segura, amable y dinámica. Una ciudad a la escala del peatón, local, que incentive la vida de barrio, cercana, sin muchos desplazamientos.

El parque entre rejas se localiza en los limites de ciudad salitre y la zona industrial de Fontibon. El lugar limita en frente con el canal san francisco, este limite es un borde duro y obsoleto, pues la actividad sobre este es nula hasta el punto de rodearse entre las culatas de las grandes torres que lo bordean.

Planta Localización

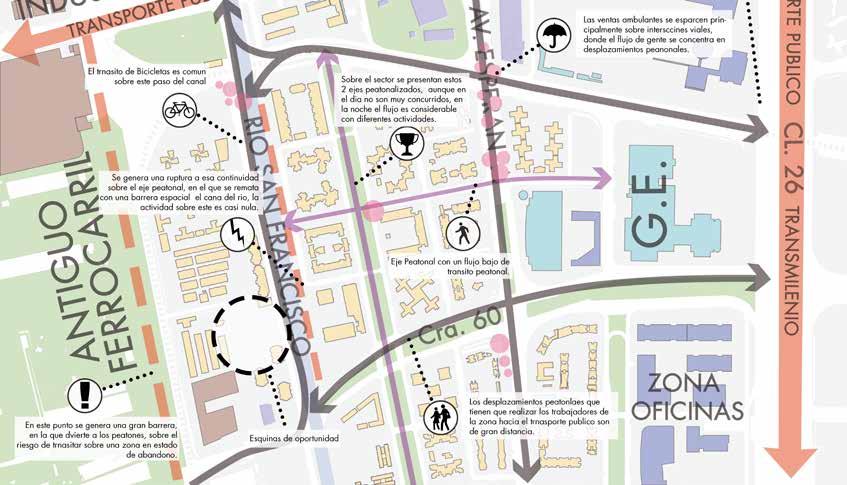

Planta Análisis del Sector

El parque entre rejas es un punto focal de actividad importante, ademas de funcionar como un lugar articulador entre el flujo peatonal que atraviesa los conjuntos, y las diferentes actividades que el parque genera.

Este magnetismo de actividad hace que sea una esquina de oportunidad, un punto que ayuda a activar los flujos peatonales sobre el canal.

En el borde cerrado del parque se localizan 3 puntos de áreas de oportunidad, ubicándose estrategicamente en:

1 la zona de mayor flujo peatonal a una esquina del canal, que activa los recorridos peatonales en actividad comercial permanente.

2 en el punto de mayor actividad social, deportiva, recreación y de permanencia que se complementa y amplia.

3 Un puente que establece una conexión con el entorno urbano fragmentado por el canal, genera un mayor flujo peatonal hacia la zona, ahorrando y atrayendo desplazamientos hacia el parque y sus actividades.

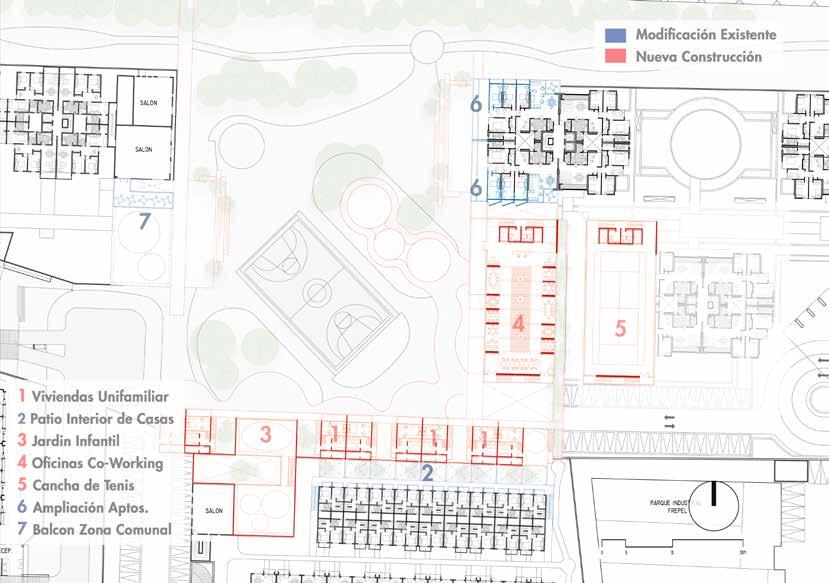

Planta Nivel de Acceso

Sección Detalle A

Ciudad Salitre,

Planta Nivel Superior

Sección Detalle B

Sección Transversal A

Sección Transversal B

EPU-I

COLECTOR DE FLUJOS URBANOS SOBRE EL RIÓ FUCHA

Río Fucha, Bogotá.

El énfasis en proyecto urbano aborda como área de estudio la ciudad de Bogotá en todas sus escalas, es decir dentro del contexto metropolitano, regional, nacional e internacional que la influencian, donde se elabora una propuesta urbana y se formulan hipótesis ya no sobre la estructura urbana y los elementos construidos sino sobre la vivencia, los modos de producción y las interacciones sociales dentro de la ciudad, proponiendo una alternativa de ciudad, que promoverá una visión, posición, perspectiva o enfoque de lo que podría ser Bogotá bajo otras condiciones, soportada con elementos formales físicos y espaciales de la ciudad como calles, manzanas, parques, etc. Que combinados componen el proyecto urbano.

El Colector de flujos urbanos sobre el rió fucha pretende ser parte de la solución a el problema de las largas distancias entre los principales orígenes y destinos de la ciudad, y así disminuir el tiempo que recorren las personas diariamente para llegar a sus lugares de actividad cotidiana.

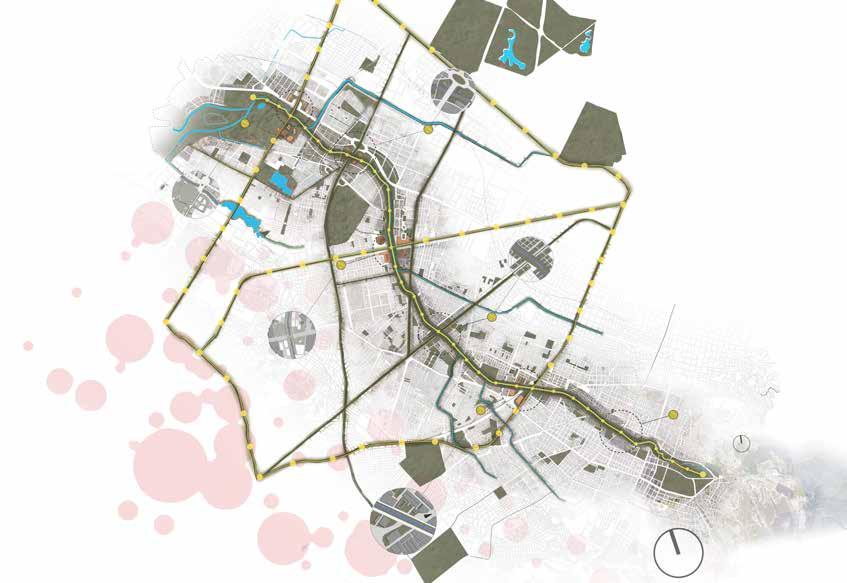

Planta Localización Plan Maestro

La estrategia consiste en la implementación de 3 sistemas estructurales del proyecto:

El sistema vial y de transporte, el sistema ecologico y ambiental, y el sistema de equipamientos y/o servicios al ciudadano, que tienen como objetivo de crear sobre el rió fucha una buena conectividad, flujos altos de actividad, ademas de incentivar la recuperación apropiación por los recursos hidricos que tiene la ciudad.

El plan general del proyecto urbano, se clasifica en 6 nodos o puntos de gran importancia que corresponden a las intersección de las vías principales de la ciudad con el río, dotándolos de equipamientos de escala metropolitana.

de Tramos y Nodos

Se establecen 7 tramos o áreas de intervención especifica donde se formula un proyecto urbano de acuerdo a las características urbanísticas que cada tramo posee, e integrado con un sistema general de tranvía que conecta los principales orígenes del occidente de la ciudad con el eje del rió.

Configuración Sistema Víal

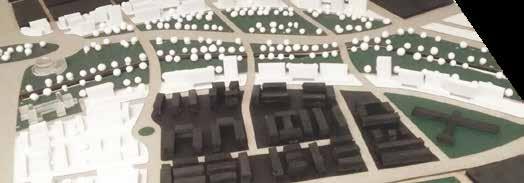

Configuración de Manzanas

Sistema Ecologico

Plano

Plano Proyecto Urbano Tramo 6 - Bavaria

Planta Detalle Manzanas

Sistema Víal Equipamientos Conectores

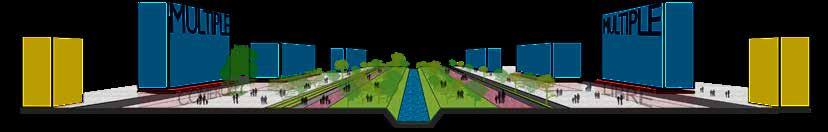

Seccion Transversal Tipo de Manzanas - Tramo 6 Bavaria

Seccion Transversal Canal

Cuerpos Hidricos

Infraestructuras

Asentamientos

EPU-II

PROYECTO URBANO REGIONAL CHÍA-CAJICÁ

Sabana de Río Bogotá, Cundinamarca.

ESCALA REGIONAL.

Reconocimiento del territorio.

Con el objetivo de reconocer el territorio de la ciudad sabana mediante el dibujo y la interpretación aerofotográfica, este se diseccionó en siete capas temáticas diferentes: la orografía, el sistema de áreas protegidas, el sistema hídrico, el sistema de asentamientos, el sistema vial, las infraestructuras del transporte masivo y las zonas agrícolas.

PROYECTO REGIONAL.

Estructura urbano-regional para la Ciudad-Sabana.

Este ejercicio, se enfoca hacia la formulación de una hipótesis proyectual de ordenación territorial, planteando una solucion desde una perspectiva del diseño espacial y físico, así como la materialización de la propuesta de carácter estructural y estratégico.

El objetivo principal es proyectar los elementos estructurales para la ordenación del territorio: infraestructuras viales y ferroviarias, reservas forestales y las reservas urbanísticas utilizando estrategias proyectuales

Matriz Ambiental

tales como reforestar, contener, conectar, delimitar y reordenar, entre otras.

Después de la reflexión analítica intencionada, se formula un proyecto de ordenación territorial proponiendo nuevas infraestructuras de la movilidad para mejorar la conectividad intermunicipal, supramunicipal y metropolitana.

En los sistemas de asentamientos, el proyecto propone áreas de ensanche, relleno y contención de los núcleos urbanos, a partir de las estimaciones de población, necesidades de vivienda y de suelo de los usos productivo, plantea estrategias para el tratamiento de los asentamientos dispersos como el aumento de las densidades y su contención.

Los espacios abiertos, que conforman la matriz ambiental de la región, como lo son las áreas forestales, los diferentes cuerpos de agua (ríos, humedales, lagunas, embalses etc), las áreas de actividad agrícola configuran el sistema estructural para el ordenamiento del territorio, con el fin de construir un territorio cohesionado, integrado y sostenible ambientalmente.

Los trazos de estos proyectos apuntan a definir lo que se conoce como “el urbanismo”, que consiste en definir las áreas destinadas a lo público, lo privado y lo colectivo. Los componentes esenciales del proyecto urbanístico son: I) los usos y su combinación; y II) los lotes y su edificabilidad.

Sabana de Río Bogotá, Cundinamarca.

Axonometria Propuesta Urbana

Zona de Comercio Agro+Urbano

Planta Zoom Proyeto Urbano Territorial

Estaciòn Tren Cajicà

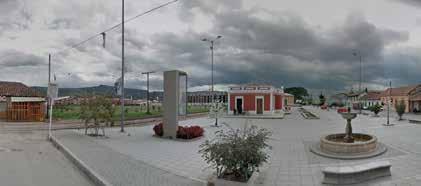

Paisaje Urbano Agricola Chìa

Dispersion Urabana Intermedia

Paisaje Urbano Agricola Cajicà

Àreas de Producciòn Agro+Urbana

Zonas Agro+Urbanas Pùblicas
