Architecture Portfolio
Dziyana Matsiashuk
Wybrane projekty 2021-2024
Curriculum Vitae
Projekty
Ośrodek wypoczynkowy na Islandii
Osiedle Ekosfera w Portugalii
Dynamic Brick House Fabryka
Spis treści
Języki
Polski - zaawansowany (C1)
Angielski - średniozaawansowany (B2)
Rosyjski - biegły (C2)
Białoruski - ojczysty (C2)
Znajomość programów
Revit
Autocad
Adobe Photoshop
Adobe Indesign
3ds Max+Corona
SketchUp
Lumion
Kursy, warsztaty
Kurs projektowania wnętrz Zrobim architects
Kurs modelowania i wizualizacji w 3dsMax
3D School GRIPINSKY
Warsztaty „SYNCHRONIZACJA: razem czy osobno?”
Koło naukowe Percepcja+FutureLab PK Organizacja+Uczestnictwo
Kurs Adobe Photoshop Soft Culture
Kontakt
Dziyana Matsiashuk
Lokalizacja: Kraków
E-mail: macieszukdiana@gmail.com
Nr telefonu: +48791325740
Nazywam się Dziyana Matsiashuk, jestem młodym architektem szukającym ciekawej i pełnej możliwości rozwoju pracy. Posiadam szeroką wiedzę w zakresie modelowania 2D i 3D, chętnie angażuję się w przygotowywanie grafik i wizualizacji na konkursy architektoniczne. Interesuje się technologią BIM oraz projektowaniem zrównoważonym. Jestem ambitna, odpowiedzialna i chętna do podejmowania nowych wyzwań. Dbam o wysoką jakość pracy, zwracam uwagę na szczegóły i stale rozwijam swoje umiejętności, aby jak najlepiej wspierać każdy projekt, w którym uczestniczę.
Wykształcenie
Politechnika Krakowska im. Tadeusza Kościuszki
Wydział Architektury, studia II stopnia 02.2023-09.2024
Universidade da Beira Interior Wydział Architektury, studia w ramach programu Erasmus+ 09.2023-02.2024
Politechnika Krakowska im. Tadeusza Kościuszki Wydział Architektury, studia I stopnia 10.2019-02.2023
Nagrody, publikacje
Praca dyplomowa „Longhouse Retreat. Projekt ośrodka wypoczynkowego na Islandii”
Politechnika Krakowska im. Tadeusza Kościuszki, 2024 Wyróżnienie i nominacja do nagrody „Dyplom roku WA PK 2024”
Międzynarodowy konkurs „Iceland Ski Snow Cabin” Buildner, 2024 Uczestnictwo
Stypendium Rektora
Politechnika Krakowska im. Tadeusza Kościuszki
Edycja 2022/2023, 2023/2024
Konkurs architektury ceglanej, VI edycja
Oddział Warszawski SARP, 2023 Wyróżnienie
Publikacja projektu na platformie „Architektura i Biznes” Interaktywne multicentrum. Studencki projekt mediateki w Krakowie, 2022
Konkurs „Architektura betonowa-Gra brył-Dom w Krajobrazie” Politechnika Krakowska im. Tadeusza Kościuszki, 2021 Wyróżnienie
Konkurs „Elektromobilność-Dom albo gra z sześcianem”
Politechnika Krakowska im. Tadeusza Kościuszki, GO+EAuto, 2021 Główna nagroda
Wyrażam zgodę na przetwarzanie moich danych osobowych w celu prowadzenia rekrutacji na aplikowane przeze mnie stanowisko.
Ośrodek wypoczynkowy na Islandii
Praca magisterska
Promotor: dr inż. arch. Bartosz Dendura
Programy: Revit, 3ds Max+Corona, Photoshop
Projekt czerpie inspirację z kultury i życia codziennego wikingów, szczególnie z form ich pierwszych domostw na Islandii. Długie domy wikingów, znane jako langhús lub longhouses stanowiły centrum życia społecznego wczesnych osadników na Islandii oraz w innych częściach Skandynawii. Projekt ośrodka wypoczynkowego na Islandii оpiera się na koncepcji stworzenia budynków harmonijnie wpisujących się w otaczający krajobraz, wykorzystując proste i rozpoznawalne fоrmy inspirоwаnе islandzką trаdycyjną architekturą, z nowoczеsną intеrprеtаcją. Wydłużone niskie formy budynków przypominają tradycyjne islandzkie domy, a zakrzywione łukowe formy dachu nawiązują do eleganckich linii łódek wikingów-drakkarów. Elementy konstrukcyjne w postaci słupów zewnętrznych, przypominające wiosła łodzie, dodatkowo podkreślają związek projektu z kulturą i historią tego kraju. Przeplаtаjąc naturę, architеkturę oraz dziеdzictwo kulturowe Islandii, pоwstał wielofunkсyjny ośrodek turystyczny, który nie tylko zapеwnia ciepłe schroniеniе dla miłоśników sportów zimоwych, ale stanowi równiеż nowy symbol regionu Mývatn.
![](https://assets.isu.pub/document-structure/241011123735-227468b0f02de1ab632ca5845eef69c4/v1/581e4cbd9eab37b3564b2f3da00e2103.jpeg)
Region jeziora Mývatn
Mt. Vindbelgjarfjall 529 m
Mt. Hlíðarfjall 771 m Sandabotnafjall 630 m
Legenda Wulkan Krafla Wulkan Hverfjall
Lokalizacja działki Noclegi
Restauracje/Café Atrakcje
Zagospodarowanie terenu
Legenda
Budynek nr 1: budynek wielofunkcyjny
Budynek nr 2: kabina narciarska
Budynek nr 3: centrum Wellness
Budynki nr 4-17: domki wypoczynkowe
1. Parking
2. Strefa ogniskowa
3. Amfiteatr
4. Strefa ogrzewanych miejsc do siedzenia
5. Lodowisko
6. Wyciąg narciarski
Bilans terenu
Powierzchnia działki: 94250 m²
Powierzchnia utwardzona: 2359 m²
Powierzchnia biologicznie czynna: 89027 m²
Powierzchnia zabudowy: 2864 m²
Powierzchnia całkowita: 3533 m²
Powierzchnia użytkowa: 3108 m²
Chata typu Longhouse z okresu wikingów
Rzut domu z okesu wikingów
Łódź-drakkar z okresu wikingów
Działka jest zlokalizowana w północno-wschodniej części Islandii, w regionie jeziora Mývatn. Ze względu na wulkaniczny krajobraz, gorące źródła oraz bogactwo ptaków, obszar Mývatn stanowi jedną z głównych atrakcji przyrodniczych w kraju. Zimą jest to idealne miejsce do aktywnego wypoczynku, gdzie można cieszyć się pięknem islandzkiej przyrody podczas narciarstwa, wędrówek i innych zimowych atrakcji.
Etap 1: Longhouse-tradycyjny rodzaj zabudowy z okresu wikingów
Etap 3: Nachylenie fasady frontowej w celu dodania dynamiki bryle
Schemat założenia projektowanego
Etap 2: Obniżenie dachu w celu optymalizacji przestrzeni wewnątrz
Etap 4: Możliwość obserwacji rozległych krajobrazów w otoczeniu
wypoczynkowy 53 m²
Budynek wielofunkcyjny 1424,1 m²
narciarska 425,5 m²
514,6 m²
Centrum Wellness
Domek
Kabina
Obiekt pełni rolę miejsca do odpoczynku i regeneracji sił, oferując zaplecze sanitarne, kuchnię, magazynowanie i naprawę sprzętu sportowego oraz przestrzeń do integracji turystów. Przestrzeń wspólna, wyposażona w parametryczną ławkę i komin sprzyja wymianie doświadczeń i budowaniu relacji między odwiedzającymi.
Zima-narciarstwo i snowboarding Wiosna-jesieńhiking
Elewacja południowo-zachodnia
Rzut parteru kabiny narciarskiej
Legenda
a1. Garaż dla ratraka
a2. Toaleta męska
a3. Toaleta damska
a4. Szatnia
a5. Przechowywanie sprzętu sportowego
a6. Naprawa sprzętu sportowego
a7. Punkt informacyjny
a8. Kuchnia samoobsługowa
a9. Przestrzeń do integracji i odpoczynku
a10. Platforma widokowa
Legenda
b1. Hol wejściowy
b2. Garderoba
b3. Pomieszczenie IT i BMS
b4. Toaleta męska
b5. Toaleta dla niepełnospawych
b6. Toaleta damska
b7. Sala konferencyjna
b8. Pralnia
b9. Magazyn bielizny czystej
b10. Magazyn bielizny brudnej
b11. Magazyn
b12. Pomieszczenie na odpady b13. Pomieszczenie techniczne b14. Pomieszczenie gospodarcze
b15. Pomieszczenie na odpady b16. Stefa lounge
b17. Pomieszczenie socjalne
b18. Toaleta dla pracowników
b19. Magazyn
b20. Pomieszcznie socjalne
b21. Toaleta dla pracowników b22. Dostawa
b23. Pomiesczenie magazynowe b24. Chłodnia
b25. Pomiesczenie magazynowe b26. Pomiesczenie magazynowe b27. Pomiesczenie magazynowe b28. Kuchnia
b29. Rozdzielnia kelnerska b30. Zmywalnia naczyń stołowych b31. Bar
b32. Sala wykładowa b33. Toaleta damska
b34. Toaleta męska
b35. Sala konsumencka b36. Taras
Legenda
b37. Wentylatornia
b38. Klimatyzatornia
b39. Toaleta dla pracowników
b40. Pomieszczenie gospodarcze
b41. Gabinet dyrektora
b42. Recepcja
b43. Sala konferencyjna
b44. Pomieszczenie biurowe
b45. Pomieszczenie socjalne
b46. Archiwum
Rzut parteru centrum Wellness
Legenda
c1. Wentylatornia i klimatyzatornia
c2. Szatnia
c3. Pom. na odpady
c4. Pom. przyłączy
c5. Hol wejściowy
c6. Pom. gospodarcze
c7. Toaleta dla pacowników
c8. Pom. socjalne
c9. Toaleta damska
c10. Toaleta męska
c11. Toaleta dla niepełnospawnych
c12. Strefa pryszn. dla kobiet
c13. Toaleta damska
c14. Szatnia damska
c15. Strefa pryszn. dla męzczyzn
c16. Toaleta męska
c17. Szatnia męska
c18. Strefa jacuzzi
c19. Strefa prysznicowa
c20. Sauna fińska
c21. Sauna parowa
c22. Sauna ziołowa
c23. Gabinet masażu z łazienką
c24. Strefa basenu
1. Integracja dzidzictwa kulturowego 2. Zrównoważone materiały budowlane ekologiczne lokalne trwałe
3. Wykorzystanie energii geotermalnej
5. Kontrola nasłonecznienia
4. Ochrona przed wiatrem
6. Promocja sportu
Zagospodarowanie deszczówki
Przekrój A-A
Legenda
d1. Sypialnia
d2. Przedsionek
d3. Łazienka
d4. Kuchnia
d5. Pokój dzienny
Ilość: 1
Ilość: 4
Ilość: 3
Dach pokryty gontem drewnianym
Belka drewniana kalenicowa
Belka drewniana okapowa
Płatwie drewniane o przekroju 4x10 cm
Ściana o konstrukcji drewnianej
Żaluzje drewniane
Aluminiowa ściana osłonowa
Konstrukcja z drewna klejonego
Stalowy łącznik
Stopa fundamentowa 150x150x50 cm
Stopa fundamentowa 100x100x40 cm
Ściana fundamentowa
1. Drewno klejone
3. Gont drewniany
2. Deska elewacyjna
Drewniane deski elewacyjne 5x7 cm
Rynna ukryta
Drzwi aluminiowe przeszklone
Stalowy łącznik
Słup z drewna klejonego
Podstawa słupa
Ściana fundamentowa
Stopa fundamentowa 150x150x50 cm
Stopa fundamentowa 100x100x40 cm
Płatwie 4x10 cm
Belka z drewna klejonego
Unhais da Serra, R. do Pisão
Osiedle Ekosfera w Portugalii
Projekt w ramach wymiany studenckiej
Prowadzący: prof. Nuno Martins
Programy: Revit, Autocad, Photoshop
Głównym celem projektu było harmonijne wkomponowanie osiedla w naturalne otoczenie niewielkiej miejscowości w Portugalii, z poszanowaniem lokalnej tradycji i kultury oraz różnorodnych potrzeb mieszkańców. Ważnym aspektem było również zaprojektowanie tanich w budowie mieszkań oraz stworzenie wspólnych obszarów rekreacyjnych i społecznych, które sprzyjają integracji i współpracy mieszkańców. Rozmieszczenie domów jest dostosowane do ukształtowania terenu, gdzie główna oś została podkreślona za pomocą poszerzenia chodnika oraz stworzenia alei z drzew. W projekcie wykorzystano istniejący ciek wodny od strony północnej działki, wprowadzając wodę jako element wzbogacający przestrzeń. Pozwoliło to na podkreślenie głównej osi kompozycyjnej, poprawę mikroklimatu osiedla oraz gromadzenie wody w zbiorniku retencyjnym. To rozwiązanie zapewnia odpowiedni poziom nawodnienia terenu, jednocześnie chroniąc przed skutkami intensywnych opadów i roztopów.
Zagospodarowanie terenu
1. Wiata śmietnikowa
2. Zbiornik wodny
3. Staw ogrodowy
4. Szklarnia
5. Palenisko ogrodowe
6. Plac zabaw
Modułowość
Ekologia
Natura
Wspólnota
Przydomowa farma
Widok aksonometryczny
1.1. Łazienka
1.2. Jadalnia
1.3. Salon
1.4. Sypialnia
1.5. Kuchnia
1.6. Taras
Rzut piętra budynka 2-kondygnacyjnego
4.1. Łazienka
4.2. Jadalnia
4.3. Salon
4.4. Kuchnia
4.5. Sypialnia
4.6. Taras
T1
1.1. Łazienka
1.2. Jadalnia
1.4. Sypialnia
1.5. Kuchnia 1.6. Taras
T4
1.3. Salon T4
4.7. Łazienka
4.8. Gabinet
4.9. Sypialnia
4.10. Taras
4.11. Sypialnia
4.12. Sypialnia
Miejsca parkingowe
Na działce znajduje się pięć domów, a w nich dwadzieścia dziewięć mieszkań. Apartamenty zostały podzielone na cztery typy, każdy z taką samą siatką osi konstrukcyjnych, umożliwiającą łatwą adaptację mieszkań pod potrzeby mieszkańców. Przestrzenie wspólne, takie jak szklarnie, palenisko ogrodowe, plac zabaw i staw ogrodowy, zostały zaprojektowane pomiędzy budynkami, promując więzi społeczne i współpracę między mieszkańcami. Wszystkie budynki zostały zaprojektowane w technologii ziemi ubijanej, wykorzystując lokalny surowiec, co nie tylko zmniejsza zużycie energii, ale także doskonale komponuje się z otaczającym środowiskiem naturalnym. Dzięki zastosowaniu tej techniki budowlanej domy mogą być wykonane minimalnym kosztem przez przyszłych mieszkańców osiedla. Ta technologia pozwala na dostarczenie chłodu latem i ciepła zimą, oraz zapewnia stały poziom wilgoci przez cały rok.
Konstrukcja dachu oraz górna część elewacji budynków zostały wybudowane z drewna, co harmonijnie podkreśla zrównoważony charakter całego projektu.
Przekrój A-A
Przekrój B-B
T2
T1
1.1. Łazienka
1.2. Jadalnia
1.3. Salon
1.4. Sypialnia 1.5. Kuchnia 1.6. Taras
T1
T2
Rzut parteru budynka 1-kondygnacyjnego
T2
2.1. Łazienka
2.2. Salon z jadalnią
2.3. Kuchnia
2.4. Sypialnia
2.5. Sypialnia 12 m² 12 m²
Zbiornik wodny
T3
3.1. Łazienka
3.2. Salon z jadalnią
3.3. Kuchnia 3.4. Sypialnia 3.5. Sypialnia 3.6. Sypialnia
Etap 1: Sklejka szalunkowa wypełniana jest warstwą wilgotnej mieszanki z ziemi, żwiru, gliny i wapna.
Etap 2: Warstwa ziemi zagęszczana przy użyciu pneumatycznego ubijaka do zasypywania.
Etap 3: Dodawana jest następna warstwa i proces jest powtarzany.
Etap 4: Dodatkowe warstwy wilgotnej ziemi są dodawane i zagęszczane.
Etap 5: Po wyschnięciu szalunek jest usuwany, odsłaniając ścianę z ubitej ziemi.
Kraków, ul. Czarnowiejska
Dynamic Brick House
Projekt konkursowy
VI edycja konkursu Architektury Ceglanej Wyróżnienie
Programy: Revit, Lumion, Photoshop
Założeniem projektu było stworzenie nowoczesnej kamienicy, wpisującej się w kontekst zabudowy historycznej. Wysokość górnej krawędzi elewacji frontowej została wyznaczona poprzez kontynuację linii gzymsów zabudowy sąsiedniej. Wszystkie trzy kondygnacje mieszkalne części głównej budynku otwierają się na stronę południową, dlatego ważnym aspektem było zapewnienie użytkownikom poczucia intymności oraz ochrony przeciwsłonecznej. Charakterystycznym elementem projektu są ruchome okiennice elewacyjne, w całości wykonane z cegieł. Ażurowy układ cegły zapewnia z jednej strony prywatność mieszkańcom, z drugiej zaś, pozwala na przenikanie światła. Mieszkańcy mogą sami zmieniać położenie okiennic, regulując ilość wpadającego do wnętrza światła. System fasady ruchomej jest sterowany za pomocą pilota. Dzięki zastosowaniu ruchomych elementów elewacyjnych budynek sprawia wrażenie, jakby był w ciągłym ruchu. Dynamiczne okiennice całkowicie zmieniają wygląd i charakter budynku, tworząc tym samym intrygującą grę światła i cienia.
![](https://assets.isu.pub/document-structure/241011123735-227468b0f02de1ab632ca5845eef69c4/v1/b041b56048c95eb6212eeb46337ea5df.jpeg)
![](https://assets.isu.pub/document-structure/241011123735-227468b0f02de1ab632ca5845eef69c4/v1/64017ff4f334f0ecb51eabbfd0183600.jpeg)
![](https://assets.isu.pub/document-structure/241011123735-227468b0f02de1ab632ca5845eef69c4/v1/aaf9737713b9ea729287dc42a7698fb3.jpeg)
![](https://assets.isu.pub/document-structure/241011123735-227468b0f02de1ab632ca5845eef69c4/v1/4d71cd0f697ef5ade7d8750c55714b5c.jpeg)
![](https://assets.isu.pub/document-structure/241011123735-227468b0f02de1ab632ca5845eef69c4/v1/d8895091c7bd54205afc9d1cb26a14e5.jpeg)
![](https://assets.isu.pub/document-structure/241011123735-227468b0f02de1ab632ca5845eef69c4/v1/8e4220f3a5039d3ab63d778d06d80081.jpeg)
![](https://assets.isu.pub/document-structure/241011123735-227468b0f02de1ab632ca5845eef69c4/v1/5f62e34f2d83ebf8dad45330dfa9eaa2.jpeg)
![](https://assets.isu.pub/document-structure/241011123735-227468b0f02de1ab632ca5845eef69c4/v1/54700668530c53949bbd9e396c8d7d74.jpeg)
Elewacja frontowa (okiennice zamknięte > okiennice otwarte)

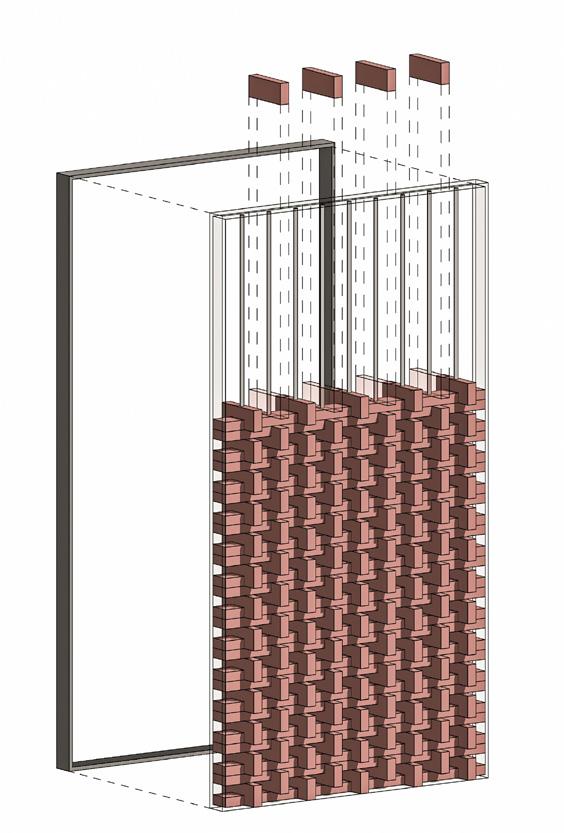

Pręt ze stali nierdzewnej ø10 mm
Cegła klinkierowa pełna VLDF (290x115x52 mm) MELBOURNE czerwona gładka firmy Roben
Profil stalowy
Kraków, ul. Śliwiaka
Fabryka z częścią biurową
Projekt kursowy
Prowadzący: mgr inż. arch. Marek Bystroń
Programy: Revit, Autocad, 3ds Max+Corona, Photoshop
Projekt fabryki z częścią biurową łączy funkcjonalność z nowoczesnym designem, tworząc zharmonizowaną przestrzeń dostosowaną do współczesnych potrzeb przemysłowych i biurowych. Bryła budynku składa się z dwóch osobnych części: socjalno-biurowej oraz produkcyjno-magazynowej. Obie te części zostały połączone szklanym łącznikiem, który dodaje lekkości całej strukturze i pozwala na wygodne przemieszczanie się pomiędzy nimi. Charakterystycznym elementem projektu są skośne dachy, które sprawiają wrażenie, jakby budynek stopniowo rósł. Takie rozwiązanie nie tylko estetycznie wzbogaca projekt, ale również wpływa na jego funkcjonalność. Niższe części budynku mieszczą strefy biurowe i socjalne, zapewniając wygodne i ergonomiczne warunki pracy dla pracowników administracyjnych. Natomiast wyższe partie budynku zostały przeznaczone na strefę produkcyjną i magazynową, oferując odpowiednią przestrzeń dla maszyn, linii produkcyjnych oraz przechowywania towarów.
Strefa wejściowa
1. Hol wejściowy
2. Sanitariaty ogólnodostępne
3. Recepcja
4. Pom. ochrony
5. Szatnia
6. Pom. socjalne
7. Sanitariat pracowników
8. Pom. gospodarcze
9. Pom. odpadów
Strefa socjalna
10. Pokój socjalny
11. Szatnia damska
12. Szatnia męska
13. Pom. gospodarcze
Strefa biurowa
14. Sekretariat
15. Gabinet prezesa
16. Gabinet wiceprezesa
17. Pom. biurowe
18. Sala konferencyjna
19. Sanitariaty
20. Pom. socjalne
21. Pom. porządkowe
22. Serwerownia
23. Archiwum
Strefa produkcyjna
24. Hala produkcyjna
25. Magazyn surowców
26. Magazyn produktów gotowych
27. Magazyn materiał. pomocniczych
28. Magazyn odpadów
29. Przedmagazyn
30. Warsztat bieżącego utrzymania ruchu
31. Pom. kierownika zmiany
32. Pom. kierownika utrzymania ruchu
33. Sanitariaty
Strefa techniczna
34. Wentylatornia, klimatyzatornia
35. Wentylatornia, klimatyzatornia hali
36. Zespół pom. energetycznych
37. Pom. MPEC Rzut parteru
Elewacje
Etap 1: Rozłożenie funkcji biura i fabryki na dwie osobne bryły
Etap 3: Połączenie dwóch brył za pomocą przeszklonego łącznika
Etap 2: Optymalizacja przestrzeni budynku poprzez obniżenie wysokości dachu
Etap 4: Stworzenie atrium w celu zapewnienia odpowiedniego doświetlenia pomieszczeń
Mediateka w Krakowie
Projekt kursowy
Kraków, ul. Pawia
Prowadzący: dr inż. arch. Bartosz Dendura
Programy: Revit, Autocad, Lumion, Photoshop
Proponowany obiekt jest interaktywnym multicentrum, które wspiera naukę dzięki zróżnicowanemu dostępowi do wiedzy. Obiekt skierowany jest do wszystkich grup wiekowych, ze szczególnym naciskiem na młode pokolenie. Obecnie istotną rolę w życiu młodzieży odgrywają nowe technologie i kultura medialna, dlatego ważne jest, aby biblioteka XXI wieku oferowała usługi we wszystkich nowoczesnych formatach. Kreatywne zarządzanie przestrzenią, różnorodność mediów oraz wielofunkcyjność, to cechy główne mojej mediateki. Jako lokalizacje mediateki wybrana została działka znajdującą się w centrum Krakowa, w obrębie ulic Pawiej i Kurników. Obecnie teren służy jako parking przy dwóch kamienicach mieszkalnych, zlokalizowanych naprzeciwko Galerii Krakowskiej, a od strony północnej teren graniczy z działką niezagospodarowaną.
Granice działki
Linia nadwieszenia
Linia kondygnacji podziemnej
Przejście na poziomie parteru
Wejście główne do budynku
Wejście do księgarni
Wyjście ewakuacyjne
Teren zabudowany
Teren biologicznie czynny Ławka
Parter
1. Pomieszczenie na odpady
2. Pomieszczenie na odpady
3. Pomieszczenie socjalne
4. Kuchnia
5. Bar kawowy
6. Recepcja
7. Ochrona
8. Hol wejściowy
9. Księgarnia
10. Pomieszczenie socjalne
11. Szatnia
Etap 1: Wykorzystanie maksymalnej powierzchni działki, uwzględniając analizę przesłaniania.
Etap 2: Obniżenie południowej części bryły dla zapewnienia odpowiedniego nasłonecznienia budynku sąsiedniego.
Etap 3: Dostosowanie wysokości bryły do wysokości budynków, kształtujących wschodnią pierzeję.
Etap 4: Zachowanie możliwości przejścia do sąsiedniego budynku oraz zaakcentowanie wejścia głównego poprzez wycięcie bryły na poziomie parteru.
Etap 5: Stworzenie zielonych dachów na różnych poziomach dla zapewnienia powierzchni biologicznie czynnej działki.
Elewacja wschodnia
Dach
Parter
Piętro +1
Piętro +2
Piętro +3
Piętro +4
Piętro -1
Piętro -2
Piętro 1
25. Pomieszczenie gospodarcze
26. Czytelnia dla dzieci
27. Czytelnia z wolnym dostępem do zbiorów
28. Wypożyczalnia
29. Pomieszczenie prac grupowych
Piętro 2
30. Pokój ksero
31. Multimedialne stanowiska komputerowe
32. Schodki do siedzenia
33. Czytelnia z wolnym dostępem do zbiorów
34. Archiwum
35. Pomieszczenie socjalne
36. Sekretariat
37. Pokój dyrektora
38. Stanowiska administracyjne
Aranżacja stref mediateki wynika z chęci stworzenia otwartej i jasnej przestrzeni z uwzględnieniem miejsc do pracy indywidualnej i grupowej. Na pierwszym piętrze znajduje się czytelnia z wolnym dostępem do zbiorów, czytelnia z księgozbiorem i wypożyczalnią dla dzieci oraz pokój prac grupowych. Czytelnia usytuowana również na kolejnym piętrze wraz ze strefą multimedialnych stanowisk komputerowych. W północno-wschodnim narożu znajduje się strefa administracyjna. Aby zachęcić użytkowników do poruszania się po mediatece, postanowiłam wzbogacić wnętrze o różnorodne warianty miejsc siedzących. Otóż obok głównej klatki schodowej, prowadzącej na trzecie piętro, zaprojektowałam wielopoziomowe siedziska, przypominające stadion. Wygodne schodki z poduszkami otoczone z jednej strony wbudowanymi półkami na książki, tworzą idealny kącik do czytania ulubionej książki, czy pracy przy laptopie.
Piętro 3
32. Schodki do siedzenia
39. Czytelnia z wolym dostępem do zbiorów
40. Czytelnia z wolnym dostępem do zbirów
Detal progu
Odwodnienie liniowe
Detal fundamentów
‘‘Ostroga’’ płyty fundamentowej
P1
Warstwa roślinności
Substrat (4 cm)
Warstwa wegetacyjna (6 cm)
Warstwa drenująca (5 cm)
Włóknina filtrująca
XPS styrodur (15 cm)
XPS styrodur (15 cm)
Warstwa spadkowa z betonu
Hydroizolacja
Płyta stropowa (18 cm)
Płyta g-k na wieszakach (2 cm)
Wycieraczka aluminiowa
P2
Płyta betonowa (2 cm)
Hydroizolacja
Warstwa spadkowa z betonu
XPS styrodur (10 cm)
Hydroizolacja
Płyta stropowa (18 cm)
Płyta g-k na wieszakach (2 cm)
P3
Beton architektoniczny (2 cm)
Wylewka betonowa (4 cm)
Folia PE
XPS styrodur (5 cm)
Płyta stropowa (18 cm)
Płyta g-k na wieszakach (2 cm)
S1
Tynk mineralny (1 cm)
Ściana fundamentowa (25 cm)
Hydroizolacja
XPS styrodur (5 cm)
Palisada (40 cm)
P4
Beton architektoniczny (2 cm)
Wylewka betonowa (8 cm)
XPS styrodur (8 cm)
Płyta fundamentowa (30 cm)
Beton podkładowy (10 cm)
Piasek ubijany (25cm)
Grunt rodzimy
Dylatacja
Dziękuję!
macieszukdiana@gmail.com +48791325740
