WARM PLAT DAK: ECOLOGISCHE OPLOSSING
Pavatex Pavaroof P is een drukvaste, homogene isolatieplaat uit geperste houtwolvezels met een extra bescherming die vermijdt dat bij insijpeling van water, de plaat resistent blijft. Dit is enkel een oplossing voor residentiële gebouwen in combinatie met groen- of grinddak ( 0,040W/mK)
WARM PLAT DAK: CIRCULAIRE OPLOSSING
Soprema XPS-SL platen zijn zeer drukvaste en niet -capillaire hygroscopische schuimplaten van geëxtrudeerd polystyreen gemaakt in België van EPS recycling. 40-280mm met rabat ( ( 0,032-33W/mK)
TOEPASSINGSGEBIED
warm plat dak met drukvaste platen
EM-TF-BT-WPD-P
01/04/2025
Het systeem Pavaroof R is een systeemopbouw voor ééngezinswoningen met (bitumineuze) dakbedekking die voorzien worden van een groendak of grindlaag van maximum 300kg/m² . Pavaroof P kan worden gebruikt als isolatie op een dragend vlak zoals een bebording of een OSB/OGB constructieplaat op een houten draagconstructie. Pavaroof P is een compleet systeem bestaande uit dampscherm, isolatie en dakhuid van Soprema. Andere dampschermen en dakhuiden zoals EPDM zijn technisch mogelijk, maar vallen niet in de systeemgarantie.
Het systeem Soprema XPS is een systeemopbouw met een ruimer toepassingsgebied voor grotere publieke projecten.
SYSTEEM PAVAROOF P
In principe wordt de plaat in 1 of meerdere lagen los gelegd op een dampscherm type Soprema Sopravap Stick A15. Een intelligente damprem kan hier niet gebruikt worden. Een oude bitumenlaag kan een dampscherm vervangen wanneer intact.
Op Pavaroof P volgt een bitumineuze onderlaag type Soprema Debotack 2.5 T/F C175. Deze zelfklevende folie zal niet echt hechten op de houtvezels maar wel op de overlappingen van de folie.

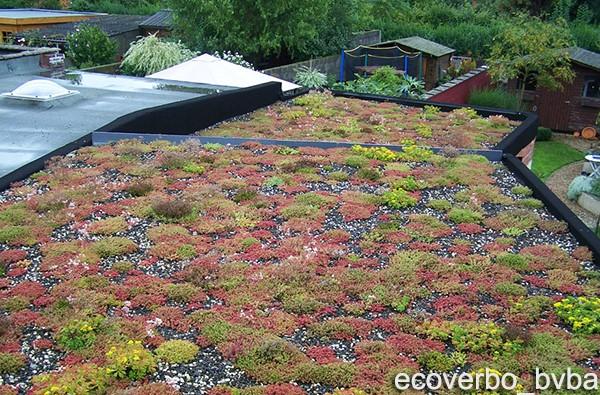

Hierop volgt een bitumineuze toplaag volledig gelast met warme lucht zoals de Soprema Sopralene Optima Garden 1 GF C3 FR. Dan volgt het semi-intensief groendak of een grindbelasting. Zonnepanelen kunnen wegens puntbelasting niet rechtstreeks op deze dakhuid geplaatst worden, maar op een dunnere laag grind (cfr ca 60mm)
Voor betondaken of welfels is Pavaroof P ook mogelijk, maar dan enkel in een zwevende opstelling met een belasting.
Voor het isoleren aan de buitenzijde van een betondek of wanneer je op een houten constructie een warm plat dak of een compact-warm dak° wenst te realiseren, zonder grindbelasting of groendak kunnen we je verderhelpen met de Soprema XPS-SL. Deze geëxtrudeerde polystyreenplaat is geen ecologisch product maar is volgens ons verantwoord door het circulaire karakter van de plaat.
warm plat dak met drukvaste platen
EM-TF-BT-WPD-P
01/04/2025
Ze wordt in België op een CO2 vriendelijke manier geproduceerd van gerecycleerde EPS. Wanneer de platen remontabel geïnstalleerd worden, kunnen ze hergebruikt worden. In het andere geval zijn ze 100% reproduceerbaar.
• Bij een compact warm dak wordt hergroeibare isolatie tussen de houten draagstructuur geplaatst en een laagje extra isolatie bovenop de bebording
TECHNISCHE GEGEVENS
warmtegeleidingscoëfficiënt
C spec.warmtebuffercapaciteit 2100J/kgK 2100J/kgK 1500J/kgK
µ diffusieweerstandsgetal 3 3 5-30 brandklasse (EN13501-1) E E F druksterkte 70kPa
(2025)
PLAATSING
Houtwol, kurkplaten en XPS met rechte kanten worden ofwel meestal in 2 lagen gelegd in halfsteensverband met platen met rechte kanten. Er wordt in principe geen bevestigingsmiddel gebruikt of verlijming op de ondergrond.
Enkel bij een houten onderconstructie kunnen de platen als dit wenselijk is mechanisch vastgezet worden in de houtstructuur. In het geval dat er toch een mechanische bevestiging wenselijk is, kan je deze schroeven gebruiken ter hoogte van de liplas. De bitumineuze onderbaan zal de perforatie weer dichtschroeien.
Je dient erop te letten dat er geen rukwinden de platen gaan kunnen verplaatsen bij het achterlaten van de onafgewerkte werf. Ook dient de plaatsing in droge omstandigheden te gebeuren. Dit is immers een redelijk dampdichte opbouw en vochtigheid of nattigheid insluiten tussen damprem en dakhuid dient zoveel mogelijk vermeden te worden.
Dakbedekkingen op basis van bitumen moeten minstens in twee lagen gelegd worden waarbij de eventuele bevestigingsmiddelen helemaal bedekt zijn. Randen worden gekleefd of gebrand/ gelast (al naargelang de richtlijnen van de fabrikant). Dient er door omstandigheden toch gebrand te worden, kan men plaatselijk Multipor toepassen.
platen
EM-TF-BT-WPD-P
01/04/2025
ALGEMENE VOORDELEN
• aangesloten aan gevelisolatie biedt een warm plat dak de best omhullende isolatiemantel van een gebouw met de kleinste kans op warmteknopen
• door de isolatie bovenop het dakbeschot te plaatsen, wordt alle risico op grote temperatuurverschillen en zodoende condensatiepunten op de draagstructuur/beplating uitgesloten
• drukvaste en vormvaste platenstructuur
• substantiële verbetering brandweerstand in houten constructies
• eventuele combinatie met isolatie tussen vloerbalken mogelijk zolang de R waarde van de bovendekse isolatie 1.5 x groter is dan de isolatie van de volledig gevulde vloerbalken
VERGELIJKENDE
HW houtwol 130kg/m³ platdak : 0.040W/m²K
MW minerale wol : Knauf DDP platdak : 0.040W/m²K
U waarde : de isolerende waarde van de totale opbouw , alle componenten en luchtlagen inbegrepen (hoe lager hoe beter)
R waarde : de isolerende waarde van alle materiaallagen samen (hoe hoger hoe beter)
Faseverschuiving : de vertraging in tijd voor het bereiken van de buitenwarmte in het binnenklimaat (+/-15uur ideaal) 1/TAV : de amplitudedemping : hoe groot worden de temperatuurverschillen in de opbouw (hoe lager hoe beter)
TECHNISCHE INFO VOOR DE ONTWERPER
• relatieve vochtigheid van hout gebruikt in zulke constructies : Um < 15 M-%
• relatieve vochtigheid van gelijmde constructieplaten op basis van hout : Um < 15 M-%
• indien er hout wordt toegepast tussen het luchtscherm aan de warme zijde en de dakhuid, moet er een uitdrogingsreserve worden ingebouwd van <250g/m² : dit dient vermeden te worden of er moet een ventilatiestroom worden voorzien tussen isolatie en dakhuid.
• voorzie een dakhelling van > 3° ; bij hellingen van 0-3° kan stilstaand water uiteindelijk toch de dakhuid doordringen.
• bezonde groendaken zonder begroeiing, grindbelasting, terrassen of PV installaties ziin minder kritisch dan wanneer ze op zuid oost en west zijn georienteerd dan daken die op het noorden gericht staan.
• bij groendaken en met grind belaste platte daken wordt volgens de stand der techniek een vochtvariabele damprem aanbevolen in combinatie met een vochtregulerende isolatie aanbevolen ( een hygrothermische berekening blijft alleszins noodzakelijk)
• een dakhuid met een µd waarde van 20-40m (vb PVC kunststoffolies) is te verkiezen boven een dakhuid met een µd waarde > 100m (zoals bitumenbanen)
bouwtechniek warm plat dak met drukvaste platen
EM-TF-BT-WPD-P
01/04/2025
• een Blower Door test blijft verplicht om alle lekken in de luchtdichtingslaag op te sporen. Alle aansluitingen met andere bouwdelen dienen luchtdicht te worden uitgevoerd
• bouwfysische berekeningen dienen te worden met aanname van realistische klimaatomstandigheden rekening houdend met stralingscaptatie en reflectie-kengetallen
• voor een zware belasting beter houtwol met densiteit 200kg/m³ ( Isolair 35-80mm) kiezen of extra drukvaste kurkplaten
• Soprema Vapro systeem+ Pavatex Pavaroof R = gegarandeerd totaalsysteem van Soprema Group (Soprema+Pavatex)
