ΨΗΦΙΑΚΑ ΣΥΣΤΗΜΑΤΑ
ΗΜΕΡΟΜΗΝΙΑ ΕΞΕΤΑΣΗΣ: 14/06/2024
ΕΞΕΤΑΖΟΜΕΝΟ
ΘΕΜΑ
Γ1.
Σελίδα 2 από 3 ΠΑΝΕΛΛΑΔΙΚΕΣ ΕΞΕΤΑΣΕΙΣ Γ΄ ΤΑΞΗΣ ΗΜΕΡΗΣΙΩΝ – ΕΣΠΕΡΙΝΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ
ΜΑΘΗΜΑ: ΨΗΦΙΑΚΑ ΣΥΣΤΗΜΑΤΑ ΠΡΟΤΕΙΝΟΜΕΝΕΣ ΑΠΑΝΤΗΣΕΙΣ ΘΕΜΑΤΩΝ
Α
δ. Λ, ε. Σ Α2. 1. δ, 2. γ, 3.στ, 4. α, 5. β
Β Β1. ΔΟΜΗ ΜΙΚ/ΣΤΩΝ ΚΕΦ 3 3.2 ΣΕΛ 74 4 από τα 5 Β2 ΔΟΜΗ ΜΙΚ/ΣΤΩΝ ΚΕΦ 3 3.5 ΣΕΛ 84 3 τελείες Β3. ΔΟΜΗ ΜΙΚ/ΣΤΩΝ ΚΕΦ 4 4.2.3 ΣΕΛ 101 πλεονεκτήματα και μειονεκτήματα
ΘΕΜΑ
Α1. α. Λ, β. Λ, γ. Σ,
ΘΕΜΑ
Γ
Με την βοήθεια της εξίσωσης Vout= Vmes*Vin συμπληρώνουμε το πίνακα που ακολουθεί b2 b1 b0 Vout 0 0 0 0 0 0 1 3 0 1 0 6 0 1 1 9 1 0 0 12 1 0 1 15 1 1 0 18 1 1 1 21
Για παράδειγμα
Vout1=3*(000)2=3*0=0V
Vout2=3*(001)2=3*1=3V
Vout3=3*(010)2=3*2=6V
Vout4=3*(011)2=3*3=9V
Γ2.
Vout= 0,5*(011)2=0,5*3=1,5V
Γ3.
α. 64Κx8 άρα μήκος λέξης 8bits
β. 64Κx8 άρα 64Κ=26x210=216 λέξεις=65536λέξεις
ΘΕΜΑ Δ Δ1.
Σελίδα 3 από 3

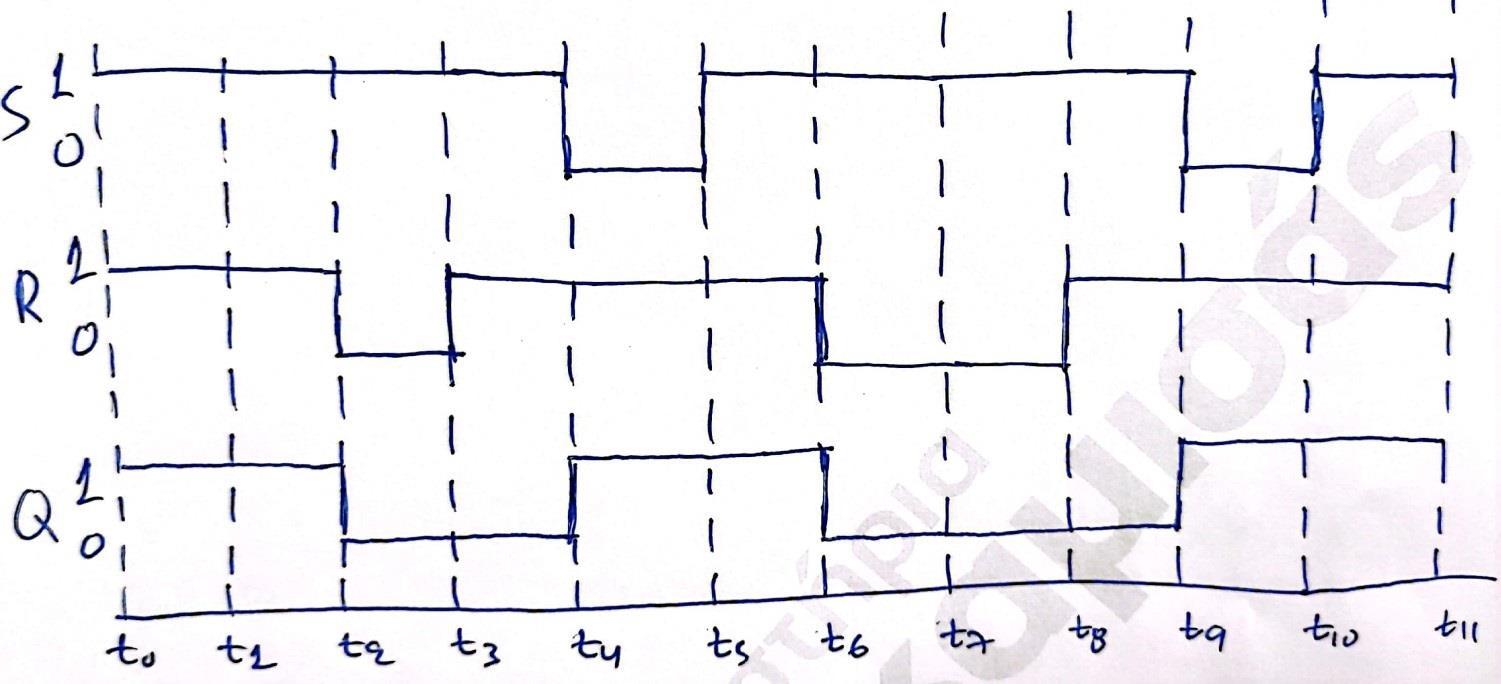

Χρόνος S R Q ΛΕΙΤΟΥΡΓΙΑ t0 1 Αρχική κατάσταση t0-t1 1 1 1 Αμετάβλητη t1-t2 1 1 1 Αμετάβλητη t2-t3 1 0 0 Μηδενισμός t3-t4 1 1 0 Αμετάβλητη t4-t5 0 1 1 Θέση t5-t6 1 1 1 Αμετάβλητη t6-t7 1 0 0 Μηδενισμός
Δ2.
