Studio Perancangan Arsitektur 4 - Semester Genap 2022-2023

UDorm

A Dormitory Just for Untarian

ELISHA HARTAWIDJAJA 315210098

Luas bangunan : 5563,45

Luas tapak : 6000 m2

UDorm merupakan sebuah asrama yang diperuntukkan untuk mahasiswa Universitas Tarumanagara yang berasal dari luar kota. Terletak di Jalan Tanjung Duren Utara 1 tepatnya di sebelah Kampus 2 dan sebrang Kampus 1 UNTAR. Selain dekat dengan kampus UNTAR, lokasinya juga sangat strategis karena berada di pusat kota sehingga dekat dengan fasilitas umum seperti mall, rumah sakit, dan restoran.

Dosen Kelas:

Irene Syona S.Ars., M.T.

Dosen Pembimbing:

Ir. Mochtar Marzuki, M.Ars.

Asrama ini terbagi menjadi 2 massa berbeda berdasarkan gender, yaitu laki - laki dan perempuan dan terhubung di lantai dasar. Terdiri dari 6 lantai, dimana lantai dasar digunakan untuk fasilitas bersama yang mencakup ruang tenis meja, GYM, ruang game, dapur, laundry, dan taman sedangkan lantai 2 - 6 digunakan untuk kamar hunian.

Asrama ini dapat menampung 274 orang dengan jumlah kamar 110 unit yang dibagi menjadi 2 macam tipe serta 2 unit kamar disabilitas. Tipe pertama untuk 2 orang dengan kamar mandi dalam, sedangkan tipe kedua untuk 3 orang dengan kamar mandi luar. Selain itu, setiap lantai dilengkapi dengan fasilitas ruang belajar dan ruang komunal.

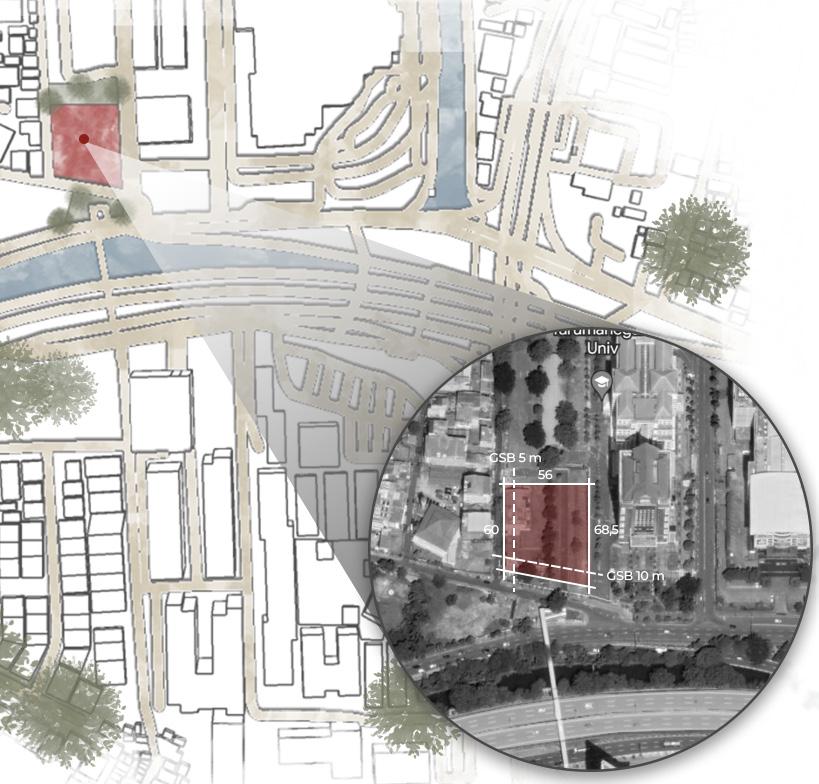

Lokasi : Jalan Tanjung Duren Utara No.1, Daerah Khusus Ibukota Jakarta, 11470

m2

Sirkulasi kendaraan yang berada di sekitar tapak merupakan jalan 2 arah. Namun, karena bangunan digunakan oleh mahasiswa yang tidak membawa kendaraan, pada tapak hanya membutuhkan 1 pintu untuk sirkulasi kendaraan masuk dan keluar. Yang diletakkan dekat jalan komplek UNTAR 2.

Bangunan berfungsi sebagai hunian bagi mahasiswa UNTAR sehingga terdapat JPO untuk akses masuk-keluar kampus 1 dan trotoar untuk akses masuk ke kampus 2.

Matahari Angin Bising

Matahari menyinari bagian timur dan barat tapak dengan intensitas cukup tinggi. Oleh karena itu, kamar yang menghadap ke barat diberi kaca yang diangkat 90 cm dari lantai agar panas dari matahari siang - sore tidak terperangkap di dalam kamar.

Angin berhembus dari segala sisi dan paling kencang berhembus dari timur tapak oleh karena itu diberi bukaan berupa taman pada bagian tengah bangunan yang menghadap ke timur tapak agar sirkulasi angin pada bangunan dapat bergerak dengan lancar.

Bagian selatan dan timur tapak merupakan bagian paling bising yangberasal dari suara kendaraan karena terletak di pinggir jalan. Oleh karena itu, untuk mengurangi kebisingan, hunian diletakkan di lantai 2-6 bangunan dan bukaan serta fasad kamar dibuat miring.

Dari semua sisi tapak, view seluruhnya cukup baik baik. Namun, paling baik pada sisi barat tapak dimana terdapat taman yang dapat menyegarkan mata. Oleh karena itu sebagian besar kamar bukaannya diletakkan menghadap ke barat.

Tapak memiliki kontur dengan perbedaan ketinggian setinggi 1,6 meter dari jalan raya depan tapak. Namun, hal ini dapat dimanfaatkan sebagai basement pada bangunan nantinya serta ketinggian bangunan dapat dinaikan untuk membuat fasad menjadi lebih menarik.

Tapak berada di pinggir jalan raya arteri sehingga mudah terlihat dari berbagai macam arah jalanan. Selain itu, tapak berada di komplek kampus 2 untar sehingga bangunan sebaiknya didesain tanpa menghilangkan identitas bangunan kampus.

Sirkulasi Kendaraan Sirkulasi Pejalan Kaki

View dari Tapak Kontur

View dari Tapak

Konsep dan Gubahan Massa

Divided

Massa bangunan terbagi berdasarkan jenis kelamin pengguna dan tipe kamar yang kemudian disatukan dengan fasilitas bersama serta sirkulasi.

Connect

Walaupun terdiri dari 2 massa berbeda, kedua massa disatukan dengan penghubung berupa fasilitas yang dapat digunakan bersama oleh pengguna masing - masing massa dengan taman sebagai pemersatu yang berada di tengah - tengah kedua massa.

From Public to Private Dari bawah ke atas, setiap lantai diklasifikasikan dari bersifat publik hingga privat. Kamar tidur pengguna bersifat privat, sedangkan fasilitas pendukung bersifat publik.

Proses Gubahan Massa

Penempatan Massa & Volume

Penempatan massa awal pada tapak dengan memperhatikan peraturan - peraturan yang berlaku, seperti KDB dan GSB, serta perkiraan sirkulasi pada dalam tapak.

Pembentukan dan Pembagian Massa Awal

Massa dibagi menjadi 2 massa berbeda berdasarkan dengan jenis kelamin, yaitu laki - laki dan perempuan. Setelah dibagi, dilakukan proses pembentukan massa untuk mendapatkan bentuk yang unik dengan cara di bengkokkan dengan memperhatikan luas serta analisis tapak seperti best view dan kebisingan.

Zoning

Dilakukan zoning pada kedua massa terutama pada lantai 2 - 6 yaitu pembagian kamar tidur 2 orang, kamar tidur 3 orang, dan fasilitas bersama serta penempatan sirkulasi vertikal.

Organisasi Ruang dalam Massa

Setelah zoning, massa kemudian dibagi berdasarkan perhitungan jumlah kamar dan ruangan penunjang yang terletak di lantai 2 hingga lantai 5.

Pembentukan dan Pembagian Massa Awal Massa Akhir

Berdasarkan analisis tapak yang telah dilakukan, bentuk kamar dibuat miring pada dinding yang terdapat bukaan untuk menghindari panas dan mempercantik fasad bangunan.

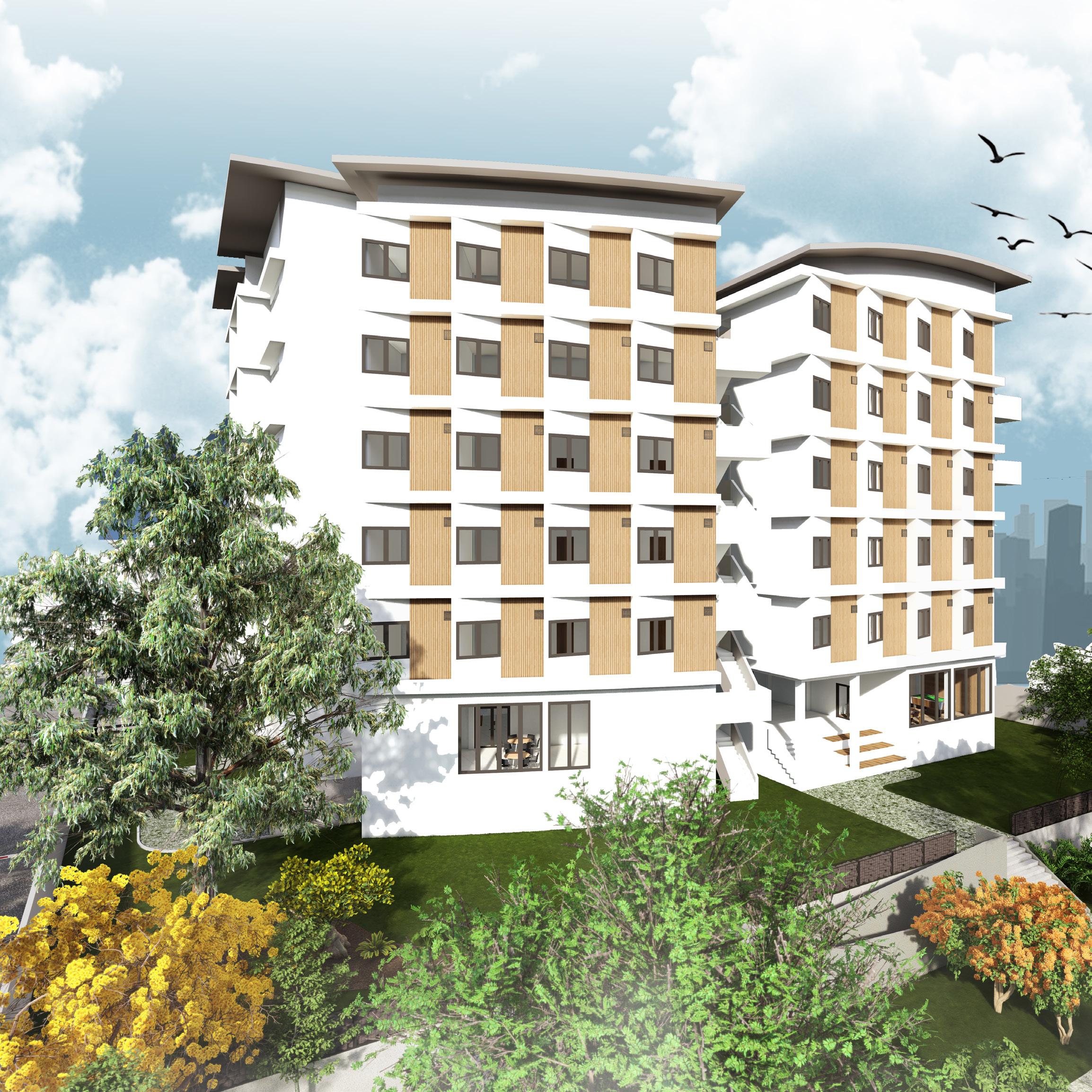

Gambar Perancangan

UDorm

Fungsi : Asrama Mahasiswa

Penghuni : Mahasiswa Universitas Tarumanagara

Luas Tapak : 3620 m2

Luas Bangunan : 5564 m2

Jumlah Kamar : 112 unit

Kapasitas : 274 orang

‘‘Dormitory is a residence hall providing separate rooms or suites for individuals or groups of two, three or fourth with common toilet and bathroom facilities but usually without house keeping facilities, called also hostel.‘‘

Britannica

Denah Detail Kamar

Kamar Tipe A

Luas Unit : 24 m2

Jumlah Penghuni : 2 orang

Kamar Mandi : Dalam

Jumlah Unit : 60 Unit

Kamar Tipe B

Luas Unit : 24 m2

Jumlah Penghuni : 3 orang

Kamar Mandi : Luar

Jumlah Unit : 50 Unit

Kamar Tipe A

Kamar Tipe B

Kamar Disabilitas

Luas Unit : 48 m2

Jumlah Penghuni : 2 orang

Kamar Mandi : Dalam

Jumlah Unit : 2 Unit

Kamar Mandi Tipe A

Ruang Game

Ruang Komunal

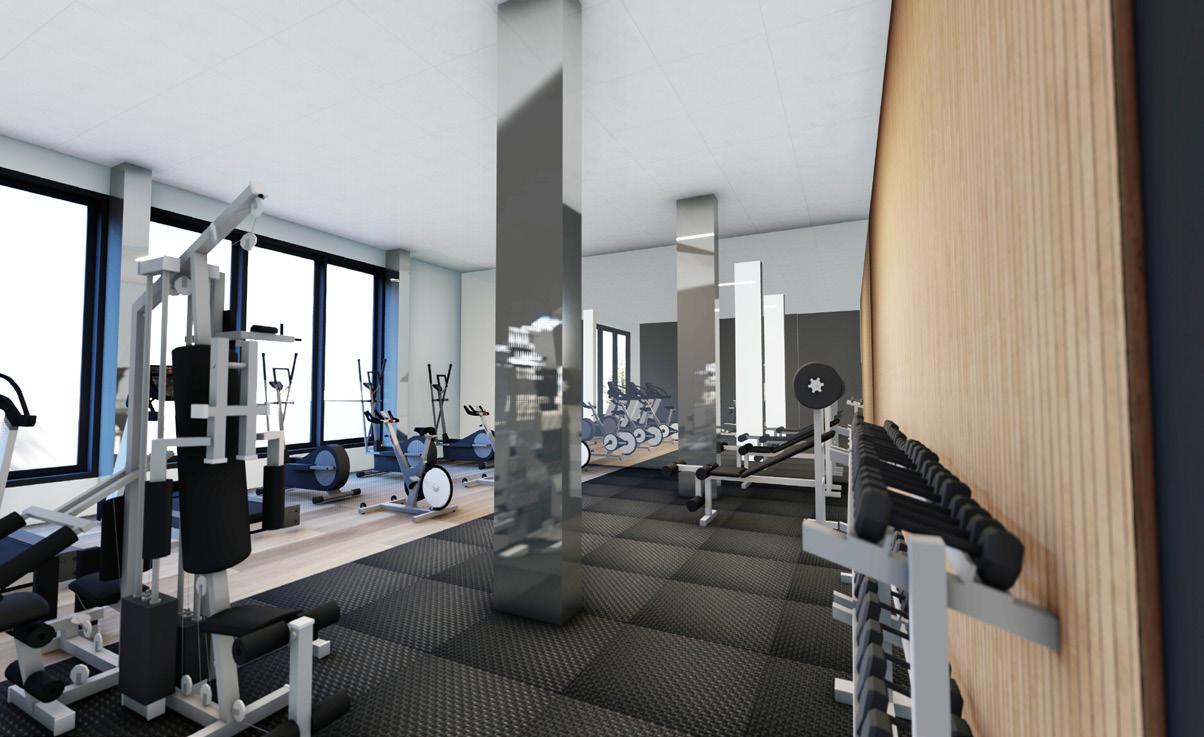

GYM
