NYHETER 2024:1

Kraftfulla lysrörsersättare, ett innovativt utbyteskit och dimbara armaturer med runt eller fyrkantigt formspråk. Vårens produktnyheter bjuder på allt det här, och lite till...

Först ut presenterar vi Liteline IP44 i Generation 2. Kraftfull lysrörsersättare med fällbara patenterade gavlar i återvunnen plast. Framtagen för miljöer där ljusbehovet är stort och kraven på prestanda höga.

För att fortsätta på samma spår kompletterar vi vår Liteline Basic IP44serie med en kompakt 600-variant. Perfekt för miljöer där du söker en enkel lösning som gör jobbet – i källare, tvättstugor, förråd eller enklare industrilokaler.

Vår nästa nyhet, ReLine, är ett innovativt utbyteskit i två olika längder. Varför slänga en fungerande kupa och stomme? Med ReLine behöver du inte längre byta ut hela din armatur – öppna bara upp den befintliga kupan och ersätt dina lysrör.

Pixo är inte bara en fasadarmatur; den är en stilikon – en ultimat dimbar armatur med ett fyrkantigt formspråk för inom- och utomhusbruk i både privat och offentlig miljö. Lättinstallerad armatur i två storlekar för direkt anslutning till 230V. Med tillbehör som dekorfronter kan du ändra dess utseende för att skapa en stil som harmoniserar med din fasads estetik.

Circo M är en elegant dekorativ stämningsskapare i cirkulärt utförande. Lättinstallerad dimbar armatur komplett för direkt anslutning till 230V, inomhus som utomhus. Med tillbehör som dekorfront och distansram kan du enkelt justera dess utseende och skapa fina mönster vid placering bredvid varandra.

Sist men inte minst har vi våra omtyckta LEDstrips Nytt för i vår är att vi förenklat orienterbarheten i sortimentet. Missa inte att testa vår sprillans nya LEDstrip-generator! En innovativ guide som tar dig genom en enkel steg-för-steg-process för att skapa en lösning med LEDstrip-alternativ som rekommenderas specifikt för din ljusidé. Ett halvår går fort, så för att säkerställa att du inte missade höstens nyheter har vi inkluderat även dem.

Du följer väl vårt instagramkonto @hidealite och vårt konto på LinkedIn Hide-a-lite by Elektro Elco? Där får du ytterligare tips och råd om våra produkter och hur du kan ta din ljussättning till nästa nivå.

UPPTÄCK VÅRENS NYHETER

Nyheter våren 2024

Liteline G2 IP44

Sid 6-8

Liteline Basic IP44

Sid 9

ReLine

Sid 10-11

Pixo S & M

Sid 12-13

Circo M

Sid 14-15

LEDstrip 24V IP20 & IP67

LEDstrip 24V IP20 & IP67 – TW/RGB/RGBW

Sid 16-23

HÖSTENS NYHETER 2023

Sid 26-30

Vårt kompletta sortiment hittar du på www.hidealite.se. Bilder och texter i katalogen ska återge produkterna på ett så representativt sätt som möjligt, men vi reserverar oss för eventuella avvikelser när det gäller utförande, färg eller tekniska detaljer.

Återgivning helt eller delvis får ej ske utan medgivande från Elektro Elco AB. Vi reserverar oss för eventuella felaktigheter i denna katalog, och förbehåller oss rätten till ändringar.

©2024 Elektro Elco AB

UTFASNING AV LYSRÖR PÅGÅR

Vi har produkterna, och vi snackar LED. Fråga oss!

Konventionella lysrör är en av Sveriges vanligaste ljuskälla och används fortfarande i flera offentliga miljöer. Under 2023 verkställdes EUkommissionens förbud mot kvicksilver i lysrör. Kvicksilver är ett av de farligaste miljögifterna och utgör ett hot mot både miljön och människors hälsa. Förbudet innebar att det inte längre är lagligt att sätta konventionella lysrör på marknaden i EU, och beslutet bidrar på ett avgörande sätt till ett bättre klimat.

Testa vår LEDstripgenerator på www.hidealite.se

HÄR ÄR DEN, VÅR LEDSTRIP-GENERATOR – DIN GUIDE TILL DEN PERFEKTA LEDSTRIPEN

Med LEDstrip tänjer vi på ljusets gränser. Vi vet att valen är många och att det kan kännas nästintill omöjligt att välja rätt produkt i denna djungel av LEDstrip.

Därför är det äntligen dags att presentera vår sprillans nya LEDstrip-generator! En innovativ guide som tar dig genom en enkel steg-för-steg-process för att skapa en lösning med LEDstrip-alternativ som rekommenderas specifikt för din ljusidé

Testa den redan idag! Besök www.hidealite.se

Testa redan idag

WEBB-NYTT

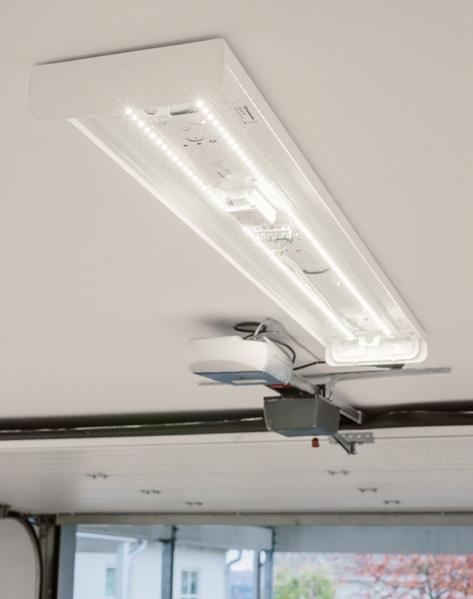

LITELINE G2 IP44

Låt oss introducera Liteline IP44 Generation 2. Kraftfull lysrörsersättare med fällbara patenterade gavlar i återvunnen plast. Genom att ersätta traditionella lysrörsarmaturer minskar armaturen inte bara din energiåtgång, den reducerar också underhållskostnaderna avsevärt. Med Liteline G2 IP44 får du utbytbart LED och drivdon, samt möjlighet att välja färgtemperatur och justera ljusflödet via DIP-switch. Armaturen finns i två längder med flera styrmöjligheter. Levereras med prismatisk kupa av återvunnen stagtålig polykarbonat med opalfilm för jämn ljusfördelning. Alla våra Liteline G2armaturer är försedda med snabbplint i båda ändar för enkel vidarekoppling. Överkoppling 5x2,5mm2 som standard. Kabelgenomföringar finns också i båda ändar samt i botten på armatur. Liteline G2 är perfekt lämpad där ljusbehovet är stort och kraven på prestanda höga, som till exempel produktionsmiljöer, garage eller förråd.

LITELINE G2 IP44 600

choice

Utbytbart LED & drivdon Återvunnen plast

LITELINE G2 IP44 1200

Ger ljus i 1,5 timmar vid spänningsbortfall. Liteline G2 Nödljusmodul

Monteras med hjälp av medföljande skruv. Armaturerna kan kompletteras med nödljusmodul i efterhand och bibehåller sin vanliga kapacitet och styrfunktion. Nödljusmodulen är utrustad med automatiskt självtest och indikerar status via grön eller röd LED.

E-nr Typ Färgtemperatur Armaturlumen Armatureffektivitet Effekt armatur 72 185 89 On/Off 3000K/4000K 3700-6300lm <158lm/W 25-40W 72 185 90 Microvågssensor 3000K/4000K 3700-6300lm <158lm/W 25-40W 72 185 91 SC Microvågsensor, grundljus 3000K/4000K 3900-5400lm <159lm/W 25-34W 72 185 92 Bluetooth 3000K/4000K 3700-6300lm <158lm/W 25-40W 72 185 93 DALI 3000K/4000K 3700-6300lm <158lm/W 25-40W 72 186 23 DALI, CLO 3000K/4000K 5650lm <144lm/W 35-40W 72 185 94 On/Off, nödljus 3000K/4000K 3700-6300lm <158lm/W 25-40W 72 185 95 Microvågssensor, nödljus 3000K/4000K 3700-6300lm <158lm/W 25-40W 72 185 96 SC Microvågsensor, grundljus, nödljus 3000K/4000K 3900-5400lm <159lm/W 25-34W 72 185 97 Bluetooth, nödljus 3000K/4000K 3700-6300lm <158lm/W 25-40W 72 185 98 DALI, nödljus 3000K/4000K 3700-6300lm <158lm/W 25-40W IP44 Ra >80 DIP SWITCH COLOUR TEMP DIM DIM DIP SWITCH POWER Microwave sensor PUSH 230V DALI 2 IK10 230V LED 3 SDCM E-nr Typ Färgtemperatur Armaturlumen Armatureffektivitet Effekt armatur 72 185 83 On/Off 3000K/4000K 2700-4400lm <157lm/W 18-28W 72 185 84 Microvågssensor 3000K/4000K 2700-4400lm <157lm/W 18-28W 72 185 85 SC Microvågsensor, grundljus 3000K/4000K 2700-3800lm <158lm/W 18-24W 72 185 86 Bluetooth 3000K/4000K 2700-4400lm <157lm/W 18-28W 72 185 87 DALI 3000K/4000K 2700-4400lm <157lm/W 18-28W IP44 Ra >80 DIP SWITCH COLOUR TEMP DIM DIM DIP SWITCH POWER Microwave sensor PUSH 230V DALI 2 IK10 230V LED 3 SDCM E-nr Typ 72 186 20 Nödljusmodul Liteline G2 75 085 59 Nödljusbatteri Li-Ion 3,2V 3,2Ah 1,5h
6 SIDAN 1) 1) 1,5) 2,3) 1) 1) 1,5) 5) 3,4) 3,4) 3,4,5) 2,4) 2,4,5) 2,4,6) 1) 3) 4) 4) 1) 2) 2) 3) 5) 6) 2) 4) 680 (mm) 150 50 600 150 1175 1100 50 (mm) +1.5h DIP SWITCH POWER D D

Energieffektiv lysrörsersättare nu med ännu högre effektivitet – upp till 159lm/W

Utbytbart LED och drivdon – byggt för framtiden

Prismatisk kupa i slagtålig (IK10) återvunnen plast med förmonterad opalfilm

Patenterade fällbara gavlar i återvunnen plast för enkel installation

Valbar färgtemperatur och justerbart ljusflöde via DIP-switch

D-märkt enligt SS-EN 60598-2-24

– för utrymmen med förhöjd brandrisk

Livslängd armatur L80 100 000h Ta25°C

Livslängd CLO L100 100 000h Ta25°C

Livslängd drivdon 100 000h /10%

Ett par nya produktvarianter för våren och vår Liteline-familj är: Liteline G2 IP44 1200 DALI CLO och Liteline G2 IP44 Bluetooth.

Fällbara patenterade gavlar för enkel installation

En energieffektiv lysrörsersättare i 1200-längd som säkerställer att ljusnivån från ljuskällan hålls konstant under hela dess livslängd. Även när LED-dioden åldras och dess ljusflöde minskar över tid kommer systemet att justera sig automatiskt för att bibehålla den önskade ljusnivån. En funktion som är särskilt användbar i till exempel offentliga platser och arbetsmiljöer där enhetlig och konstant belysning är nödvändig för säkerhet och produktivitet.

Med några enkla steg via en app kan du enkelt korta ner din programmeringstid. Liteline G2 IP44 med Bluetooth har många funktioner såsom gruppering, konfigurering för trapphusfunktion och korridor, samt dagljuskompensering och astrofunktion. Tänk på att varje belysningslösning är unik och att det därför är viktigt att du läser våra produktmanualer för komplett specifikation av ljusstyrningen.

Liteline G2 IP44 DALI CLO Liteline G2 IP44 Bluetooth
NYHETER VÅR 2024
App & info
Ljusflöde (lumen)
40W 35W 0h 50.000h 100.000h
Ljusflödet är konstant under armaturens livslängd CLO – Constant Light Output – Så här fungerar det

LITELINE G2 MED BELYSNINGSSTYRNING

Belysningsanläggningar med LED-belysning sparar energi. Om du dessutom adderar styrning till belysningslösningen sparar du ytterligare kWh. Vi på Hide-a-lite erbjuder flera olika ljusstyrningsalternativ på våra produkter, och här vill vi nu lyfta en av vårens senaste nyhet Liteline G2 IP44.

S – MICROVÅGSSENSOR

Microvågssensor med närvarostyrning. Inställning av räckvidd, skymningsnivå och tidsfördröjning kan göras.

SC – MICROVÅGSSENSOR GRUNDLJUS

Microvågssensor med grundljusnivå. Inställning av räckvidd, dagsljusstyrning och standby-tid kan göras. Perfekt armatur för korridoren.

BLUETOOTH MED APP

Version med Bluetooth möjliggör styrning via app och har många funktioner såsom gruppering, konfigurering för trapphusfunktion och korridor samt dagljuskompensering och astrofunktion.

DALI – ETT BELYSNINGSSYSTEM

Programmera scener eller grupper för smarta lösningar. Kan även programmeras efter behov utan att ändra fysisk installation. Passar t.ex. i storkontor, industrier och garage.

CLO – KONSTANT LJUSNIVÅ

Säkerställer att ljusnivån från ljuskällan hålls konstant under hela dess livslängd. Även när LED åldras och dess ljusflöde minskar över tid kommer systemet att justera sig automatiskt för att bibehålla samma belysningsstyrka över tid.

EM – NÖDLJUS

Pålitlig säkerhetsfunktion som aktiveras vid strömavbrott eller andra nödsituationer. Ger ljus i 1,5 timmar vid spänningsbortfall.

Liteline

Liteline G2 IP44 1200

Liteline Basic 600

Liteline Basic 1200

och önskad luxnivå upp till 500lux.
eller rekommendationer vid högre luxnivåer kontakta vår
VILKEN ARMATUR SKA
Öppen yta 100 lux 200 lux 300 lux Ungefärlig montagehöjd 3m 5m 3m 5m 3m
Ovanstående är en guide för ungefärligt montagehöjd
För hjälp med exakt beräkning
Ljusdesignavdelning.
JAG VÄLJA?
X
G2 IP44 600
X X X X X
X
X X
8 SIDAN

LITELINE BASIC IP44 600

Vi kompletterar vår Liteline Basic IP44-serie med en kompakt 600-variant. Perfekt för miljöer där du söker en enkel lösning som gör jobbet – i källare, tvättstugor, förråd eller enklare industrilokaler. Liteline Basic IP44 600 är en tålig armatur som ersätter T5- och T8-armaturer med lägre energiförbrukning och minskat underhåll. Armaturen har linjeprismatisk kupa i slagtålig PC med opalfilm, samt smarta patenterade fällbara gavlar. Snabbplint för vidarekoppling, en genomföring i varje gavel samt två i mitten, varav en är centrerad, för dold kabeldragning. Välj mellan 3000K eller 4000K. Styrs On/Off via en extern brytare eller microvågssensor för närvarostyrning. Sensorn har en DIP-switch för inställning av räckvidd, skymningsnivå och tidsfördröjning. 1200-armaturerna kan enkelt justera ljusflöde med hjälp av DIP-switchen.

Energieffektiv lysrörsersättare nu i två längder: 600 och 1200

Linjeprismatisk kupa i slagtålig (IK10) plast med opalfilm

Fällbara patenterade gavlar för enkel installation

DIP-switch för inställning av räckvidd, skymningsnivå och tidsfördröjning (microvågssensor)

Livslängd: L70 50 000h Ta25°C

E-nr Typ Längd (mm) Färgtemperatur Armaturlumen Effektivitet Effekt armatur 72 185 67 On/Off 600 3000K 2000lm 111lm/W 18W 72 185 68 On/Off 600 4000K 2100lm 117lm/W 18W 72 185 69 Microvågssensor 600 3000K 2000lm 111lm/W 18W 72 185 70 Microvågssensor 600 4000K 2100lm 117lm/W 18W 72 155 47 On/Off 1200 3000K 3530-4480lm 118lm/W 28-38W 72 155 48 On/Off 1200 4000K 3670-4630lm 122lm/W 28-38W 72 155 49 Microvågssensor 1200 3000K 3530-4480lm 118lm/W 28-38W 72 155 50 Microvågssensor 1200 4000K 3670-4630lm 122lm/W 28-38W IP44 Ra >80 DIM DIP SWITCH POWER Microwave sensor IK10 230V LED 4 SDCM 1,2) 2) 1) 1,2) 2) 1)
1) 2)
NYHET NYHET NYHET NYHET
(mm) 150 30 1075 1175 50 (mm) 150 30 500 580 50

RELINE

Varför slänga en fungerande kupa och stomme? Med ReLine behöver du inte längre byta ut hela din armatur – öppna bara upp den befintliga kupan och ersätt dina lysrör med vårt utbyteskit. Enkelt, snabbt och framförallt hållbart!

ReLine är ett innovativt utbyteskit i två olika längder, framtaget för att enkelt uppgradera dina lysrörsarmaturer. Med ReLine får du utbytbart LED och drivdon, samt möjlighet att välja färgtemperatur via DIP-switch Color Temp. För ReLine 1200 finns dessutom möjligheten att justera ljusflödet med DIP-switch Power. Kitet är utrustad med dubbelhäftande tejp och monteras enkelt med både skruv och tejp.

Ge din armatur nytt liv med ReLine och njut av den moderna och energieffektiva LED-belysningen utan att behöva byta ut hela din installation.

Varför välja LED-lysrör när

ReLine gör jobbet enklare?

E-nr Typ Färgtemperatur Armaturlumen Effektivitet LED Effekt armatur 72 186 21 ReLine 600 3000K/4000K 1900lm <127lm/W 15W 72 186 22 ReLine 1200 3000K/4000K 4200-5200lm <140lm/W 30-39W IP20 Ra >80 DIP SWITCH COLOUR TEMP DIM DIP SWITCH POWER 230V LED 3 SDCM 115 548 35 (mm) 1149 38 115 (mm)
600 1200
choice Utbytbart LED & drivdon 10 SIDAN 1) 1)
ReLine finns i två längder

Universalt utbyteskit till IP44-armaturer

Utbytbart LED och drivdon – byggt för framtiden

Valbar färgtemperatur vid DIP-switch

Justerbart ljusflöde via DIP-switch Power (produktvariant 1200)

Enkelt, snabbt och hållbart

1) Koppla ur och montera ned innehållet i den gamla armaturen
NYHETER VÅR 2024
2) 3) Montera ReLine med den dubbelhäftande tejpen 4) Skruva fast efter tejpmontage 6) Rengör kupan innan montage 7) ReLine installerad i befintlig armaturstomme 5) Koppla in ReLine
PERFEKT FÖR FLERTALET AV ALLA ÄLDRE IP44-ARMATURER
2) Dubbelhäftande tejp för enkel installation

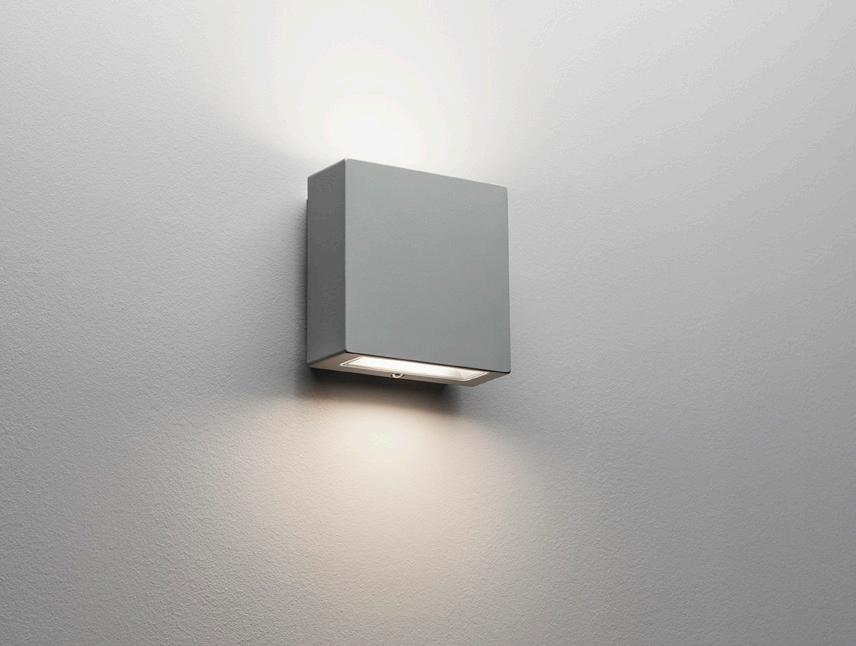

Vår senaste stjärna, Pixo, är inte bara en fasadarmatur; den är en stilikon – en ultimat dimbar armatur för både inom- och utomhusbruk både i privat och offentlig miljö. Den belyser inte bara din fasad, utan också din smak för nordisk design. Lättinstallerad dimbar armatur i två storlekar för direkt anslutning till 230V. Utbytbart LED och drivdon. Valbar färgtemperatur och ställbart ljusflöde via DIP-switch. Lättinstallerad med separat bakstycke och inbyggd distansram. Bakstycket är försett med kabelingångar som möjliggör utanpåliggande kablage. Pixo är designad med IP65-utförande, IK10 och tålig pulverlackering för tufft utomhusklimat.

Med tillbehör som dekorfronter kan du avblända armaturen och justera dess utseende för att skapa en unik stil som harmoniserar med din fasads estetik. Dekorfronterna går att lackera i valfri kulör vid förfrågan – kontakta oss så hjälper vi till.

E-nr Typ Färg Färgtemperatur Armaturlumen Spridning Effekt armatur 77 062 28 Pixo S I Vit 2700K/3000K/4000K 280-940lm 90° 3,5-11W 77 062 29 Pixo S I Grå 2700K/3000K/4000K 280-940lm 90° 3,5-11W 77 062 30 Pixo S I Svart 2700K/3000K/4000K 280-940lm 90° 3,5-11W IP65 Ra >90 DIP SWITCH COLOUR TEMP DIM DIP SWITCH POWER IK10 230V LED Seoul 3 SDCM PIXO (mm) 120 59 120 PIXO S
PIXO
DEKORFRONT PIXO E-nr Typ Färg Färgtemperatur Armaturlumen Spridning Effekt armatur 77 062 31 Pixo S II Vit 2700K/3000K/4000K 540-1900lm 90° 6,5-22W 77 062 32 Pixo S II Grå 2700K/3000K/4000K 540-1900lm 90° 6,5-22W 77 062 33 Pixo S II Svart 2700K/3000K/4000K 540-1900lm 90° 6,5-22W IP65 Ra >90 DIP SWITCH COLOUR TEMP DIM DIP SWITCH POWER IK10 230V LED Seoul 3 SDCM E-nr Typ 77 062 40 Pixo S vit 77 062 41 Pixo S svart 77 062 42 Pixo S rost 75 107 79 Pixo S mässingslack 77 062 44 Pixo M vit 77 062 45 Pixo M svart 77 062 46 Pixo M rost 75 107 80 Pixo M mässingslack (mm) 160 127 58 choice Utbytbart LED & drivdon Dekorfronter Pixo i två storlekar och fyra standardfärger Pixo S II Enkelt montage Vill du ha annan kulör än vårt standardutbud? Kontakta oss så hjälper vi till! (mm) 120 59 120 (mm) 200 170 68 S M 1) 1) 1) Mässingslack enbart för inomhusbruk 100% 80% 60% 30% 100% 80% 60% 30% Ställbar ljusnivå via DIP-switch Power Ställbar ljusnivå via DIP-switch Power
I
S II

Dimbar väggarmatur för både inom- och utomhusbruk

Utbytbart LED och drivdon – byggt för framtiden

För tuffa miljöer – tålig pulverlack, IP65 och IK10

Separat bakstycke försett med kabelingångar för utanpåliggande kablage

Dimbar, ställbart ljusflöde och valbar färgtemperatur via DIP-switch

Välj utseende på din armatur i kombination med dekorfront

Anpassad

Separat bakstycke
PIXO M I
II E-nr Typ Färg Färgtemperatur Armaturlumen Spridning Effekt armatur 77 062 34 Pixo M I Vit 2700K/3000K/4000K 490-1790lm 90° 6-21W 77 062 35 Pixo M I Grå 2700K/3000K/4000K 490-1790lm 90° 6-21W 77 062 36 Pixo M I Svart 2700K/3000K/4000K 490-1790lm 90° 6-21W IP65 Ra >90 DIP SWITCH COLOUR TEMP DIM DIP SWITCH POWER IK10 230V LED Seoul 3 SDCM E-nr Typ Färg Färgtemperatur Armaturlumen Spridning Effekt armatur 77 062 37 Pixo M II Vit 2700K/3000K/4000K 940-3560lm 90° 12-42W 77 062 38 Pixo M II Grå 2700K/3000K/4000K 940-3560lm 90° 12-42W 77 062 39 Pixo M II Svart 2700K/3000K/4000K 940-3560lm 90° 12-42W IP65 Ra >90 DIP SWITCH COLOUR TEMP DIM DIP SWITCH POWER IK10 230V LED Seoul 3 SDCM
PIXO M
för utanpåliggande kabel Pixo S med Dekorfront rost NYHETER VÅR 2024 (mm) 160 69 160 (mm) 160 69 160 Justering av effekt och kelvin via dip-switch 100% 80% 55% 30% 100% 80% 55% 30% Ställbar ljusnivå via DIP-switch Power Ställbar ljusnivå via DIP-switch Power
Pixo S med Dekorfront mässing

CIRCO M

Sätt tonen med Circo M – en dekorativ stämningsskapare i cirkulärt utförande. Dess eleganta siluett gör den inte bara till en armatur utan också till ett konstverk i sig. Lättinstallerad och dimbar, komplett för direkt anslutning till 230V, inomhus som utomhus. Utbytbart LED och drivdon. Circo M är dimbar med valbar färgtemperatur via DIP-switch. Inbyggt drivdon med separat ställbar ljusnivå via DIP-switch. Lättinstallerad med separat bakstycke och inbyggd distansram försedd med inlopp för installation av utanpåliggande kablage. Armaturen är designad med IP65-utförande, IK10 och tålig pulverlackering för tufft utomhusklimat.

Med tillbehör som dekorfront kan du justera dess utseende. Placera gärna flera Circo M, både med och utan dekorfront, i olika storlekar bredvid varandra för att skapa vacker symmetri och mönster i grupp. Dekorfronterna går att lackera i valfri kulör vid förfrågan – kontakta oss så hjälper vi till. Distansram finns som tillbehör för att skapa djup genom att få ut armaturen en bit från väggen, eller för att möjliggöra överlappning mellan armaturer vid mönsterkreation.

CIRCO M

DEKORFRONT CIRCO

Ställbar ljusnivå via DIP-switch Power

DISTANSRAM CIRCO

Mässingslack enbart för inomhusbruk

Vill du ha annan kulör än vårt standardutbud? Kontakta oss så hjälper vi till!

E-nr Typ Färg Färgtemperatur Armaturlumen Spridning Effekt armatur 77 062 48 Circo M Vit 2700K/3000K/4000K 910-2730lm 140° 7,5-22,5W 77 062 49 Circo M Svart 2700K/3000K/4000K 670-1940lm 130° 7,5-22,5W IP65 Ra >90 DIP SWITCH COLOUR TEMP DIM DIP SWITCH POWER IK10 230V LED BRIDGELUX 3 SDCM
(mm) 60 Ø250 Ø168
choice Utbytbart LED & drivdon E-nr Typ 77 062 50 Circo M 275 rost 75 107 81 Circo M 275 mässingslack 77 062 52 Circo M 420 vit 77 062 53 Circo M 420 svart 77 062 54 Circo M 420 rost 75 107 82 Circo M 420 mässingslack E-nr Typ 77 063 41 Circo M svart 77 063 40 Circo M vit Enkelt montage med den snedställd skruv (mm) Ø420 15 (mm) Ø168 20 1) 1) 1)
100% 80% 60% 30%

Dekorativa stämningsskapare

Utbytbart LED och drivdon – byggt för framtiden

För tuffa miljöer – tålig pulverlack, IP65 och IK10

Separat bakstycke försett med kabelingångar för utanpåliggande kablage

Dimbar med ställbart ljusflöde och valbar färgtemperatur via DIP-switch

Med tillbehör som dekorfront kan du förändra utseende och byta färg på din armatur

Skruva smidigt fast dekorfront på Circo M När bakstycket är monterat och kabeln ansluten trycks armaturens främre del på, följt av en twist. Circo M Circo M med Dekorfront Circo svart och mässing
NYHETER VÅR 2024
Anpassad för utanpåliggande kabel

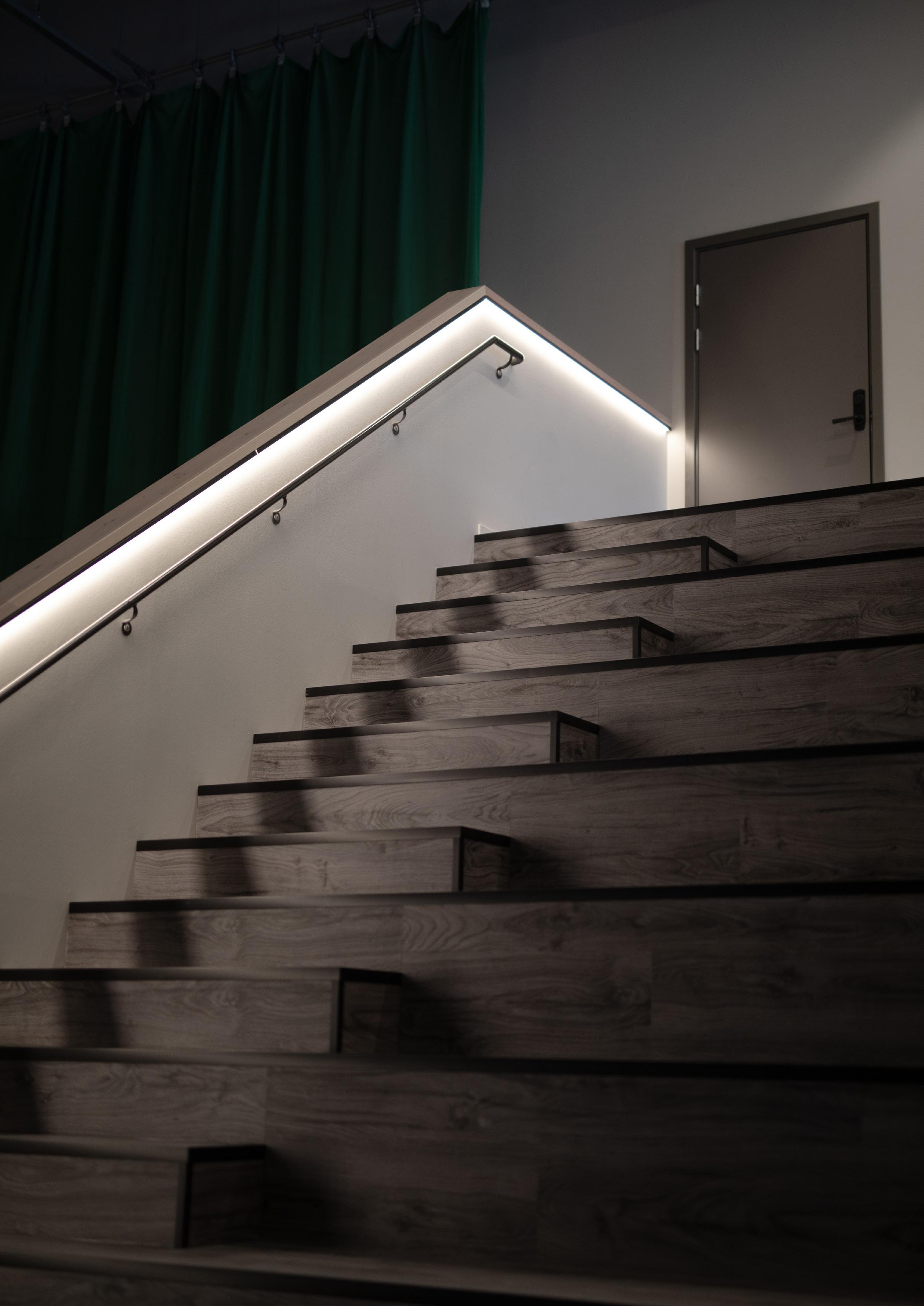

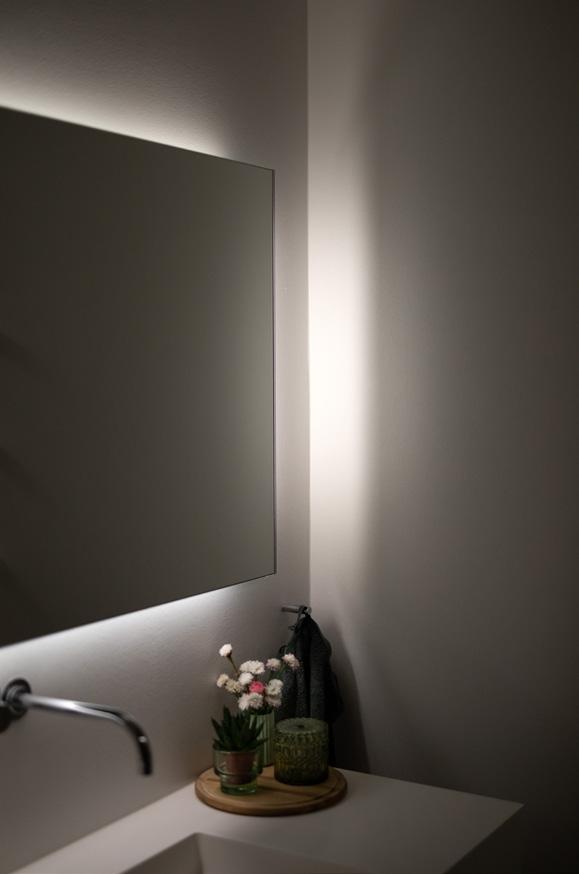

LEDSTRIP 24V

Oavsett vad du har för belysningsvision ger vår senaste uppgradering inom LEDstrip dig verktyg att förverkliga den. Nytt för i vår är att vi förenklat orienterbarheten i sortimentet så att det ska bli enklare att hitta rätt ljus till rätt plats. LEDstrip 24V IP20 & IP67 finns med tre ljusflöden, Low, Mid och High. Vill du ha en subtil och avslappnad atmosfär? Välj Low. Behöver du kraftfull belysning för att framhäva specifika områden? Välj High. Kontakta oss för att diskutera dina specifika krav oavsett IP-klassning, och få reda på hur våra LEDstrippar kan göra en verklig skillnad i dina projekt.

LEDstrip 24V har mycket god färgåtergivning, Ra>90. Levereras som standard i rullar på fem meter med två meter anslutningskabel i varje ände, en snabbanslutning och självhäftande tejp för enkelt montage. Fem meters-förpackningar innehåller produkter för att kunna skapa tre olika längder efter eget önskemål. LEDstrip 24V kan även måttbeställas i önskade längder. Drivdon beställs separat efter önskad dimteknik och placering.

LEDSTRIP 24V IP20

Spana in vår nya LEDstripgenerator på www.hidealite.se Där får du tips om vilken LEDstrip som passar ditt projekt allra bäst.

PÅA

LEDstrip-generator

E-nr Typ Färgtemperatur Lm/m Maxlängd Effekt/m 75 098 20 LowLum 5m 2700K 490lm/m 10m 4,4W 75 098 21 LowLum lpm 2700K 490lm/m 10m 4,4W 75 098 22 LowLum 5m 3000K 510lm/m 10m 4,4W 75 098 23 LowLum lpm 3000K 510lm/m 10m 4,4W 75 098 24 LowLum 5m 4000K 540lm/m 10m 4,4W 75 098 25 LowLum lpm 4000K 540lm/m 10m 4,4W 75 098 26 MidLum 5m 2700K 1115lm/m 10m 9,6W 75 098 27 MidLum lpm 2700K 1115lm/m 10m 9,6W 75 098 28 MidLum 5m 3000K 1125lm/m 10m 9,6W 75 098 29 MidLum lpm 3000K 1125lm/m 10m 9,6W 75 098 30 MidLum 5m 4000K 1240lm/m 10m 9,6W 75 098 31 MidLum lpm 4000K 1240lm/m 10m 9,6W 75 098 32 HighLum 5m 2700K 1635lm/m 5m 12,8W 75 098 33 HighLum lpm 2700K 1635lm/m 5m 12,8W 75 098 34 HighLum 5m 3000K 1805lm/m 5m 12,8W 75 098 35 HighLum lpm 3000K 1805lm/m 5m 12,8W 75 098 36 HighLum 5m 4000K 1865lm/m 5m 12,8W 75 098 37 HighLum lpm 4000K 1865lm/m 5m 12,8W
III Ra >90 DIM 24V DC LED 3 SDCM Parallel connect
IP20
100 1,2 14 41 1,2 6 50 1,2 6 LowLum MidLum HighLum
E-nr Typ 75 073 98 Skruvanslutning 8mm IP20 5st 75 073 99 Skruvskarv 8mm IP20 5st 75 051 01 Snabbskarv 8mm IP20 75 051 02 Snabbanslutning 8mm IP20
TILLBEHÖR

Nu ännu mer mångsidiga med tre ljusflöden: Low, Mid, High Passar utmärkt i våra aluminiumprofiler

Mycket god färgåtergivning, Ra>90

IP20: Levereras med 2m anslutningskabel i varje ände, självhäftande tejp och snabbkoppling (5m)

IP67: Levereras med självhäftande tejp, 2m anslutningskabel i varje ände, clips och skruvar, ändhattar (5m)

LEDSTRIP 24V IP67

TILLBEHÖR

E-nr Typ Färgtemperatur Lm/m Maxlängd Effekt/m 75 098 38 LowLum 5m 2700K 455lm/m 10m 4,4W 75 098 39 LowLum lpm 2700K 455lm/m 10m 4,4W 75 098 40 LowLum 5m 3000K 495lm/m 10m 4,4W 75 098 41 LowLum lpm 3000K 495lm/m 10m 4,4W 75 098 42 LowLum 5m 4000K 535lm/m 10m 4,4W 75 098 43 LowLum lpm 4000K 535lm/m 10m 4,4W 75 098 44 MidLum 5m 2700K 1045lm/m 10m 9,6W 75 098 45 MidLum lpm 2700K 1045lm/m 10m 9,6W 75 098 46 MidLum 5m 3000K 1115lm/m 10m 9,6W 75 098 47 MidLum lpm 3000K 1115lm/m 10m 9,6W 75 098 48 MidLum 5m 4000K 1160lm/m 10m 9,6W 75 098 49 MidLum lpm 4000K 1160lm/m 10m 9,6W 75 098 50 HighLum 5m 2700K 1530lm/m 5m 9,6W 75 098 51 HighLum lpm 2700K 1530lm/m 5m 12,8W 75 098 52 HighLum 5m 3000K 1665lm/m 5m 12,8W 75 098 53 HighLum lpm 3000K 1665lm/m 5m 12,8W 75 098 54 HighLum 5m 4000K 1680lm/m 5m 12,8W 75 098 55 HighLum lpm 4000K 1680lm/m 5m 12,8W IP67 III Ra >90 DIM 24V DC LED 3 SDCM Parallel connect
NYHETER VÅR 2024 LowLum MidLum HighLum E-nr Typ 75 107 87 Anslutningskit LEDstrip Low Mid High IP67 75 107 91 Clips 10mm Low Mid High IP67

Genom att kombinera enkelt installationsarbete med imponerande visuella effekter är LEDstrip det optimala valet för både stora som små projekt – inne som ute.

LEDSTRIP 24V TW/RGB/RGBW

Låt fantasin flöda med LEDstrip 24V som finns i varianterna TW, RGB och RGBW. Du kan transformera ditt hem, kontor eller event med levande och fängslande färger. Oavsett om det är fest, en mysig hemmakväll eller arbete kan våra LEDstrips anpassas för varje tillfälle. Skapa en lugn och avslappnande atmosfär med mjuka pastellfärger eller låt rummet lysas upp med livliga och energiska nyanser.

LEDstrip 24V TW, RGB och RGBW levereras som standard i rullar på fem meter med två meter anslutningskabel i varje ände, en snabbanslutning och självhäftande tejp för enkelt montage Femmeters-förpackningar innehåller produkter för att kunna skapa tre olika längder efter eget önskemål. LEDstrippen kan också måttbeställas i önskade längder. Drivdon beställs separat beroende på önskad dimteknik, styrning och placering. Denna flexibla och energieffektiva LEDstrip ger dig oändliga möjligheter att skapa den perfekta atmosfären – inomhus som utomhus.

LEDSTRIP 24V IP20 TW/RGB/RGBW

TILLBEHÖR LEDSTRIP 24V IP20 RGB

Spana in vår nya LEDstripgenerator på www.hidealite.se Där får du tips om vilken LEDstrip som passar ditt projekt allra bäst.

LEDSTRIP 24V IP67 TW/RGB/RGBW

TILLBEHÖR

E-nr Typ Färgtemperatur Lm/W Maxlängd Effekt/m 75 104 82 TW 5m 2400K-6000K 1700lm/m 8m 19W 75 104 83 TW lpm 2400K-6000K 1700lm/m 8m 19W 75 104 84 RGB 5m RGB 420lm/m 10m 10,6W 75 104 85 RGB lpm RGB 420lm/m 10m 10,6W 75 104 86 RGBW 5m RGBW 780lm/m 6m 17,5W 75 104 87 RGBW lpm RGBW 780lm/m 6m 17,5W IP20 III Ra >90 DIM 24V DC LED 3 SDCM Parallel connect
E-nr Typ Färgtemperatur Lm/W Maxlängd Effekt/m 75 104 88 TW 5m 2400K-6000K 1600lm/m 8m 18,9W 75 104 89 TW lpm 2400K-6000K 1600lm/m 8m 18,9W 75 104 90 RGB 5m RGB 370lm/m 10m 10,6W 75 104 91 RGB lpm RGB 370lm/m 10m 10,6W 75 104 92 RGBW 5m RGBW 735lm/m 6m 13,3W 75 104 93 RGBW lpm RGBW 735lm/m 6m 13,3W IP67 III Ra >90 DIM 24V DC LED 3 SDCM Parallel connect
50 8 1,2 10 100 2 16 10 100 2,1 16 12 TW TW RGB RGB RGBW RGBW 1) 1) 1) 1) 1) 1) 1) 1) 1) 1) 1) 1)
E-nr Typ 75 107 88 Anslutningskit LEDstrip 24V IP67 TW 75 107 89 Anslutningskit LEDstrip 24V IP67 RGB 75 107 90 Anslutningskit LEDstrip 24V IP67 RGBW E-nr Typ 75 013 98 Anslutning RGB 24V IP20 75 013 99 Skarv RGB 24V IP20 75 107 88 Förlängningskabel RGB 1M 24V IP20 E-nr Typ 75 107 92 Clips LEDstrip 24V IP67 TW/RGB 12mm 75 107 93 Clips LEDstrip 24V IP67 RGBW 14mm 20 SIDAN

Fängslande färger i metervara

Mångsidig LEDstrip i olika klara färger

Passar utmärkt i flera av våra aluminiumprofiler

Smidig styrning med Touchpanel RGBW eller Touchpanel TW

Levereras med 2m anslutningskabel i varje ände, självhäftande tejp och snabbkoppling (5m)

TOUCHPANEL

Med våra RGB, RGBW och TW LEDstrips och Touchpanel RGBW eller Touchpanel TW kan du enkelt ändra färg och ljusstyrka med några enkla tryck. Styr dina inkopplade drivdon med DALI Broadcast eller via adressering. Skapa genvägar till förinställda scenarion. Enkel installation i apparatdosa på vägg. Koppla smidigt ihop två eller fler paneler i samma slinga för att kontrollera belysningen från flera platser.

E-nr Typ Färg 13 609 59 Touchpanel TW DALI Vit 13 609 60 Touchpanel RGBW DALI Vit IP20 Ø73 DIM TOUCH DALI DT8 86 86 (mm) TW DALI RGBW DALI 86 86 (mm) NYHETER VÅR 2024

Hide-a-lite LEDstrip-generator

Skapa en lösning med LEDstrip-alternativ som rekommenderas specifikt för din ljusidé.

www.hidealite.se

Testa vår LEDstripgenerator

HÖSTENS NYHETER 2023.

Vi vill passa på att hålla dig uppdaterad på vårt förra nyhetssläpp som även det bjöd på spännande och innovativa produkter. Utbytbart LED och drivdon, perfekta lysrörsersättare, ett helt belysningskoncept för utomhusbruk. På lagerhyllan finns nu armatur-

ECHO S

» Livslängd: L80 50 000h Ta 25°C

» Min. inbyggnadsmått: 300x200x95mm

» Valbar färgtemperatur via DIP-Switch ColourTemp

» Energieffektiv installation – ersätter äldre kompaktlysrörsarmaturer

» Komplett med drivdon för fasdimring eller DALI-2

familjen Pave, lysrörsersättaren Liteline IP65 med Bluetooth, kompaktlysrörsersättaren Echo i många storlekar och flera downlights byggda för framtiden. Nedan följer alla produkter som lanserades hösten 2023, håll till godo!

320 480 0° 15° 30° 60° 15° (mm) DALI-driver Qbox Micro 27,5 100 96 60 27 88 60 (mm) 102 84 2.5 150 (mm) 172 142 106 2 215 (mm) 147 102 3.9 (mm) 270 195 10 7 4 (mm) 2 84 Ø124 102 (mm) 117 30 46 FDIM DALI-2 S 125 & S 125 DALI S 150 & S 150 DALI S 170 & S 170 DALI S 215 & S 215 DALI S 270 & S 270 DALI
E-nr Typ Färg Hålmått Färgtemperatur Armaturlumen Spridning Effekt armatur 74 748 07 Echo S 125 FDIM Vit 102-113mm 3000K/4000K/5700K 1090lm-1150lm 80° 14W 74 748 08 Echo S 125 DALI Vit 102-113mm 3000K/4000K/5700K 1090lm-1150lm 80° 14W 74 768 17 Echo S 150 FDIM Vit 108-145mm 3000K/4000K/5700K 1090lm-1150lm 80° 14W 74 768 18 Echo S 150 DALI Vit 108-145mm 3000K/4000K/5700K 1090lm-1150lm 80° 14W 74 768 19 Echo S 170 FDIM Vit 144-158mm 3000K/4000K/5700K 1090lm-1150lm 80° 14W 74 768 20 Echo S 170 DALI Vit 144-158mm 3000K/4000K/5700K 1090lm-1150lm 80° 14W 74 768 21 Echo S 215 FDIM Vit 150-200mm 3000K/4000K/5700K 1090lm-1150lm 80° 14W 74 768 22 Echo S 215 DALI Vit 150-200mm 3000K/4000K/5700K 1090lm-1150lm 80° 14W 74 768 23 Echo S 270 FDIM Vit 195-250mm 3000K/4000K/5700K 1090lm-1150lm 80° 14W 74 768 24 Echo S 270 DALI Vit 195-250mm 3000K/4000K/5700K 1090lm-1150lm 80° 14W IP44 5-40 mm Ra >80 DIP SWITCH COLOUR TEMP DIM PUSH 230V DALI 2 230V LED SAMSUNG 3 SDCM 1) 1) 1) 1) 1) 1) 1) choice Utbytbart LED & drivdon

ECHO M

» Livslängd: L80 50 000h Ta 25°C

» Min. inbyggnadsmått: 400x300x115mm

» Ställbart ljusflöde via DIP-Switch Power, se manual för nivåer

» Valbar färgtemperatur via DIP-Switch ColourTemp

» Energieffektiv installation – ersätter äldre kompaktlysrörsarmaturer

» Komplett med drivdon för fasdimring eller DALI-2

ECHO L

Livslängd: L80 50 000h Ta 25°C

Min. inbyggnadsmått: 400x400x120mm

Ställbart ljusflöde via DIP-Switch Power, se manual för nivåer

Valbar färgtemperatur via DIP-Switch ColourTemp

installation – ersätter äldre kompaktlysrörsarmaturer

med drivdon för fasdimring eller DALI-2

Energieffektiv
E-nr Typ Färg Hålmått Färgtemperatur Armaturlumen Spridning Effekt armatur 74 748 09 Echo M 170 FDIM Vit 144-158mm 3000K/4000K/5700K 1110lm-1870lm 85° 12W-20W 74 748 10 Echo M 170 DALI Vit 144-158mm 3000K/4000K/5700K 980lm-1870lm 85° 10,5W-21W 74 768 25 Echo M 215 FDIM Vit 150-200mm 3000K/4000K/5700K 1110lm-1870lm 85° 12W-20W 74 768 26 Echo M 215 DALI Vit 150-200mm 3000K/4000K/5700K 980lm-1870lm 85° 10,5W-21W 74 768 27 Echo M 270 FDIM Vit 195-250mm 3000K/4000K/5700K 1110lm-1870lm 85° 12W-20W 74 768 28 Echo M 270 DALI Vit 195-250mm 3000K/4000K/5700K 980lm-1870lm 85° 10,5W-21W IP44 5-40 mm Ra >80 DIP SWITCH COLOUR TEMP DIM DIP SWITCH POWER PUSH 230V 1-10V DALI 2 230V LED SAMSUNG 3 SDCM 1) 1) 1) 1) 1) 1) (mm) 27 125 76 150 96 60 30 (mm) 2 106 Ø172 142 215 (mm) 147 102 3.9 (mm) 270 195 10 7 4 (mm) 115 52 30 FDIM DALI-2 M 170 & M170 DALI M 215 & M 215 DALI M 270 & M 270 DALI 600 cd/klm 105° E-nr Typ Färg Hålmått Färgtemperatur Armaturlumen Spridning Effekt armatur 74 748 11 Echo L 230 FDIM Vit 203-217mm 3000K/4000K/5700K 2310lm-3160lm 90° 24W-32W 74 748 12 Echo L 230 DALI Vit 203-217mm 3000K/4000K/5700K 2610lm-3160lm 90° 27W-34W 74 768 29 Echo L 265 FDIM Vit 210-250mm 3000K/4000K/5700K 2310lm-3160lm 90° 24W-32W 74 768 30 Echo L 265 DALI Vit 210-250mm 3000K/4000K/5700K 2610lm-3160lm 90° 27W-34W 74 768 31 Echo L 320 FDIM Vit 250-300mm 3000K/4000K/5700K 2310lm-3160lm 90° 24W-32W 74 768 32 Echo L 320 DALI Vit 250-300mm 3000K/4000K/5700K 2610lm-3160lm 90° 27W-34W IP44 5-40 mm Ra >80 DIP SWITCH COLOUR TEMP DIM DIP SWITCH POWER PUSH 230V 1-10V DALI 2 230V LED SAMSUNG 3 SDCM 1) 1) 1) 1) 1) 1) (mm) Ø231 203 109 2 (mm) 265 210 110 4 (mm) 320 250 110 4 (mm) 115 52 30 FDIM DALI-2 L 230 & L 230 DALI L 265 & L 265 DALI L 320 & L 320 DALI 200 300 cd/klm 60° 75° 75° 60° (mm) 27 125 76 150 96 60 30 choice choice Utbytbart LED & drivdon Utbytbart LED & drivdon
Komplett

LITELINE IP65 1200

» Livslängd: L80 100 000h Ta 25°C

» Uppfyller kraven för D-märkning i utrymmen med förhöjd brandrisk - enligt SS-EN 60598-2-24

» Kan justeras till högre ljusflöde via DIP-switch Power (On/Off och S), se manual för nivåer

» Lättinstallerad - Skjutbara snäppfästen och separat kopplingsutrymme i gavlarna

» Inkoppling samt åtkomst av drivdon och sensor utan att öppna kupan

» Gavlar förberedda med M20-förskruvning

» Överkoppling 5x2,5mm2 som standard

» IP65 & IK09 för krävande miljöer

LITELINE IP65 1500

» Livslängd: L80 100 000h Ta 25°C

» Uppfyller kraven för D-märkning i utrymmen med förhöjd brandrisk - enligt SS-EN 60598-2-24

» Kan justeras till högre ljusflöde via DIP-switch Power (On/Off och S), se manual för nivåer

» Lättinstallerad - Skjutbara snäppfästen och separat kopplingsutrymme i gavlarna

» Inkoppling samt åtkomst av drivdon och sensor utan att öppna kupan

» Gavlar förberedda med M20-förskruvning

» Överkoppling 5x2,5mm2 som standard

» IP65 & IK09 för krävande miljöer

KITCHEN LINE BASIC

» Livslängd: L80 100 000h Ta 25°C

» Valbar färgtemperatur via DIP-Switch ColourTemp

» Utbytbart LED och drivdon

» Ger ljus på arbetsyta och vägg

» On/Off-brytare på armatur

» Enkel installation med gott om utrymme

E-nr Typ Färg Färgtemperatur Armaturlumen Armatureffektivitet Effekt armatur 72 152 50 On/Off Aluminium/Ljusgrå (RAL7035) 4000K 5150lm 136lm/W 38W 72 152 51 Microvågssensor Aluminium/Ljusgrå (RAL7035) 4000K 5150lm 134lm/W 38,5W 72 159 06 DALI Aluminium/Ljusgrå (RAL7035) 4000K 5150lm 132lm/W 39W 72 176 91 Bluetooth Aluminium/Ljusgrå (RAL7035) 4000K 5150lm 129lm/W 40W IP65 D Ra >80 DIM DIM Microwave sensor PUSH 230V DALI 2 IK09 230V LED 3 SDCM 1) 2) 1) 3) 3) 4) 2) 3) 4) E-nr Typ Färg Färgtemperatur Armaturlumen Armatureffektivitet Effekt armatur 72 152 52 On/Off Aluminium/Ljusgrå (RAL7035) 4000K 6850lm 138lm/W 49,5W 72 152 53 Microvågssensor Aluminium/Ljusgrå (RAL7035) 4000K 6850lm 136lm/W 50W 72 159 07 DALI Aluminium/Ljusgrå (RAL7035) 4000K 6850lm 132lm/W 52W 72 176 92 Bluetooth Aluminium/Ljusgrå (RAL7035) 4000K 6850lm 137lm/W 50W IP65 D Ra >80 DIM DIM Microwave sensor PUSH 230V DALI 2 IK09 230V LED 3 SDCM 1) 2) 1) 3) 3) 4) 2) 3) 4) (mm) 57 84 1345 1494 83,5 0° 15° 30° 105° 105 30° 15° (mm) 57 84 83,5 1625 1774 45° 45° E-nr Typ Färg Färgtemperatur Armaturlumen Längd Effekt armatur 70 239 10 Kitchen Line Basic 580 Vit 2700K/3000K 740lm-770lm 580mm 8W 70 239 11 Kitchen Line Basic 880 Vit 2700K/3000K 1210lm-1270lm 880mm 12,5W 70 239 12 Kitchen Line Basic 1180 Vit 2700K/3000K 1440lm-1520lm 1180mm 14W IP20 Ra >90 DIP SWITCH COLOUR TEMP DIM 230V LED 3 SDCM (mm) 43 580 56 Kitchen Line Basic 580 (mm) 43 880 56 Kitchen Line Basic 880 (mm) 43 1180 56 Kitchen Line Basic 1180 choice Utbytbart LED & drivdon

PAVE WALL

» Livslängd: L80 100 000h Ta 25°C

» Välj utseende på din armatur i kombination med Top, Deco II och Deco IV

» Utbytbart LED och drivdon, finns med både klart och opalt glas

» Ställbart ljusflöde och valbar färgtemperatur via DIP-Switch

» Hög IK-klassning, IP65 och tålig pulverlackering

» Lättinstallerad tack vare separat bakstycke med inbyggt vattenpass

» Nummerskylt finns som tillbehör

PAVE WALL NUMMERSKYLT

E-nr Typ Färg Färgtemperatur Armaturlumen Spridning Effekt armatur 77 060 22 Pave Wall Grå 3000K/4000K 310lm-1940lm 95° 3,5W-18W 77 060 23 Pave Wall Antracit 3000K/4000K 310lm-1940lm 95° 3,5W-18W 77 060 24 Pave Wall Opal Grå 3000K/4000K 310lm-1940lm 95° 3,5W-18W 77 060 25 Pave Wall Opal Antracit 3000K/4000K 310lm-1940lm 95° 3,5W-18W 77 060 26 Pave Wall Top Grå 3000K/4000K 310lm-1940lm 95° 3,5W-18W 77 060 27 Pave Wall Top Antracit 3000K/4000K 310lm-1940lm 95° 3,5W-18W 77 060 28 Pave Wall Deco II Grå 3000K/4000K 270lm-1680lm 95° 3,5W-18W 77 060 29 Pave Wall Deco II Antracit 3000K/4000K 270lm-1680lm 95° 3,5W-18W 77 060 30 Pave Wall Deco IV Grå 3000K/4000K 220lm-1390lm 95° 3,5W-18W 77 060 31 Pave Wall Deco IV Antracit 3000K/4000K 220lm-1390lm 95° 3,5W-18W 77 060 32 Pave Wall Top Deco II Grå 3000K/4000K 270lm-1680lm 95° 3,5W-18W 77 060 33 Pave Wall Top Deco II Antracit 3000K/4000K 270lm-1680lm 95° 3,5W-18W 77 060 34 Pave Wall Top Deco IV Grå 3000K/4000K 220lm-1390lm 95° 3,5W-18W 77 060 35 Pave Wall Top Deco IV Antracit 3000K/4000K 220lm-1390lm 95° 3,5W-18W 77 061 53 Pave Wall Opal Top Grå 3000K/4000K 310lm-1940lm 95° 3,5W-18W 77 061 54 Pave Wall Opal Top Antracit 3000K/4000K 310lm-1940lm 95° 3,5W-18W 77 061 55 Pave Wall Opal Deco II Grå 3000K/4000K 270lm-1680lm 95° 3,5W-18W 77 061 56 Pave Wall Opal Deco II Antracit 3000K/4000K 270lm-1680lm 95° 3,5W-18W 77 061 57 Pave Wall Opal Deco IV Grå 3000K/4000K 220lm-1390lm 95° 3,5W-18W 77 061 58 Pave Wall Opal Deco IV Antracit 3000K/4000K 220lm-1390lm 95° 3,5W-18W 77 061 59 Pave Wall Opal Top Deco II Grå 3000K/4000K 270lm-1680lm 95° 3,5W-18W 77 061 60 Pave Wall Opal Top Deco II Antracit 3000K/4000K 270lm-1680lm 95° 3,5W-18W 77 061 61 Pave Wall Opal Top Deco IV Grå 3000K/4000K 220lm-1390lm 95° 3,5W-18W 77 061 62 Pave Wall Opal Top Deco IV Antracit 3000K/4000K 220lm-1390lm 95° 3,5W-18W
IP65 Ra >80 DIP SWITCH COLOUR TEMP DIM DIP SWITCH POWER IK10 230V LED BRIDGELUX 3 SDCM (mm) 24 5 202 352 (mm) 24 0 180 301 (mm) 24 5 202 352 (mm) 24 0 180 301 (mm) 24 0 180 301 (mm) 24 5 202 352 Pave Wall Pave Wall Top Pave Wall Top Deco II Pave Wall Top Deco IV Pave Wall Deco II Pave Wall Deco IV E-nr Färg 77 060 36 Grå 77 060 37 Antracit (mm) 115 108 25 Pave Wall Pave Wall med nummerskylt Pave Wall choice Utbytbart LED & drivdon

PAVE PILLAR

» Livslängd: L80 100 000h Ta 25°C

» Välj utseende på din armatur i kombination med Top, Deco II och Deco IV

» Utbytbart LED och drivdon

» Ställbart ljusflöde och valbar färgtemperatur via DIP-Switch

» Hög IK-klassning, IP65 och tålig pulverlackering

» 2st förmonterade kabelgenomföringar i botten på armatur för kabel 5x16mm² diameter för vidarekoppling

» Insatser och större finskydd finns som tillbehör

PAVE PILLAR INSATSER

PAVE PILLAR FINSKYDD

E-nr Typ Färg Färgtemperatur Armaturlumen Spridning Effekt armatur 77 496 54 Pave Pillar Grå 3000K/4000K 410lm-1250lm 210° 5W-12W 77 496 55 Pave Pillar Antracit 3000K/4000K 410lm-1250lm 210° 5W-12W 77 496 56 Pave Pillar Top Grå 3000K/4000K 410lm-1250lm 210° 5W-12W 77 496 57 Pave Pillar Top Antracit 3000K/4000K 410lm-1250lm 210° 5W-12W 77 496 58 Pave Pillar Deco II Grå 3000K/4000K 340lm-1010lm 230° 5W-12W 77 496 59 Pave Pillar Deco II Antracit 3000K/4000K 340lm-1010lm 230° 5W-12W 77 496 60 Pave Pillar Deco IV Grå 3000K/4000K 220lm-670lm 205° 5W-12W 77 496 61 Pave Pillar Deco IV Antracit 3000K/4000K 220lm-670lm 205° 5W-12W 77 496 62 Pave Pillar Top Deco II Grå 3000K/4000K 340lm-1010lm 230° 5W-12W 77 496 63 Pave Pillar Top Deco II Antracit 3000K/4000K 340lm-1010lm 230° 5W-12W 77 496 64 Pave Pillar Top Deco IV Grå 3000K/4000K 220lm-670lm 205° 5W-12W 77 496 65 Pave Pillar Top Deco IV Antracit 3000K/4000K 220lm-670lm 205° 5W-12W IP65 Ra >80 DIP SWITCH COLOUR TEMP DIP SWITCH POWER IK10 230V LED 3 SDCM DIM (mm) 904 Ø160 Ø302,5 (mm) 900 Ø160 Ø240 (mm) 900 Ø160 Ø240 (mm) 904 Ø160 Ø302,5 (mm) 904 Ø160 Ø302,5 Pave Pillar Pave Pillar Top Pave Pillar Top Deco II Pave Pillar Top Deco IV Pave Pillar Deco II Pave Pillar Deco IV (mm) 900 Ø160 Ø240 Pave Pillar E-nr Typ 77 718 66 Pave Pillar Fundamentinsats 77 718 67 Pave Pillar Ingjutningsinsats (mm) 400 43 9 170 170 Ø160 (mm) 400 43 9 Ø108 Ø160 Fundamentinsats Ingjutningsinsats Pave Pillar choice Utbytbart LED & drivdon E-nr Typ 77 718 88 Pave Pillar Finskydd 10kv Överspänningsskydd (mm) 150 31 72,5 16,5

PAVE POST

» Livslängd: L80 100 000h Ta 25°C

» Välj utseende på din armatur i kombination med Top, Deco II och Deco IV

» Utbytbart LED och drivdon

» Ställbart ljusflöde och valbar färgtemperatur via DIP-Switch

» Anpassad för stolpar med diameter 60mm

» 10kV finskydd som standard

» Levereras komplett med 5m kabel

» Adapter för stolpar med diameter 48mm finns som tillbehör

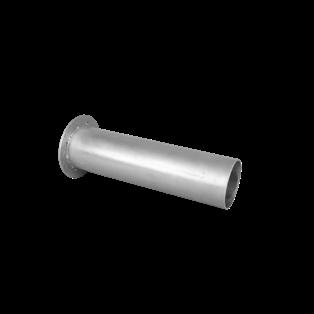

PAVE POST ADAPTER

E-nr Typ Färg Färgtemperatur Armaturlumen Spridning Effekt armatur 77 496 66 Pave Post Grå 3000K/4000K 1320lm-3030lm 180° 10W-30W 77 496 67 Pave Post Antracit 3000K/4000K 1320lm-3030lm 180° 10W-30W 77 496 68 Pave Post Top Grå 3000K/4000K 1320lm-3030lm 180° 10W-30W 77 496 69 Pave Post Top Antracit 3000K/4000K 1320lm-3030lm 180° 10W-30W 77 496 70 Pave Post Deco II Grå 3000K/4000K 1110lm-2580lm 180° 10W-30W 77 496 71 Pave Post Deco II Antracit 3000K/4000K 1110lm-2580lm 180° 10W-30W 77 496 72 Pave Post Deco IV Grå 3000K/4000K 830lm-1940lm 180° 10W-30W 77 496 73 Pave Post Deco IV Antracit 3000K/4000K 830lm-1940lm 180° 10W-30W 77 496 74 Pave Post Top Deco II Grå 3000K/4000K 1110lm-2580lm 180° 10W-30W 77 496 75 Pave Post Top Deco II Antracit 3000K/4000K 1110lm-2580lm 180° 10W-30W 77 496 76 Pave Post Top Deco IV Grå 3000K/4000K 830lm-1940lm 180° 10W-30W 77 496 77 Pave Post Top Deco IV Antracit 3000K/4000K 830lm-1940lm 180° 10W-30W IP65 Ra >80 DIP SWITCH COLOUR TEMP DIM DIP SWITCH POWER IK10 230V LED 3 SDCM (mm) 466 5m Ø350 (mm) Ø640 468 5m (mm) 466 5m Ø350 (mm) 466 5m Ø350 (mm) Ø640 468 5m (mm) Ø640 468 5m Pave Post Pave Post Top Pave Post Top Deco II Pave Post Top Deco IV Pave Post Deco II Pave Post Deco IV E-nr Typ Färg 77 718 68 Pave Post adapter Svart (mm) 59 Ø63,5 Pave Post Adapter Kundanpassad Pave Pillar Top Deco IV Pave Post choice Utbytbart LED & drivdon

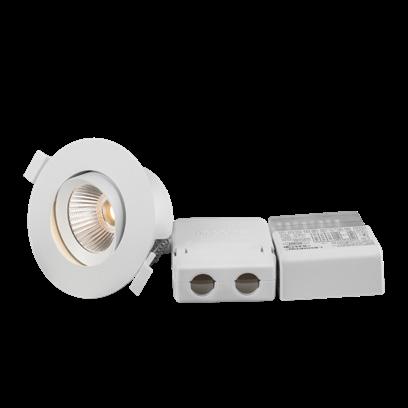

OPTIC G2 L QUICK ISO

» Livslängd: L80 100 000h Ta 25°C

» Min. inbyggnadsmått: 170x120x38mm

» Lågbyggande, passar perfekt för glespanel 28mm med 13mm gips

» Godkänd för montage direkt mot isolering

» Kan monteras både inom- och utomhus

» Levereras komplett med fasdimringsbart drivdon för kabel eller flexslang 16mm

» Lista på rekommenderade dimrar, se www.hidealite.se

» Utbytbart LED och drivdon

OPTIC G2 L QUICK ISO DALI

» Livslängd: L80 100 000h Ta 25°C

» Min. inbyggnadsmått: 170x120x38mm

» Lågbyggande, passar perfekt för glespanel 28mm med 13mm gips

» Godkänd för montage direkt mot isolering

» Kan monteras både inom- och utomhus

» Lista på rekommenderade dimrar, se www.hidealite.se

» Utbytbart LED och drivdon

» Tiltbar 30° – perfekt för vinklade tak och högre takhöjder

OPTIC G2 L QUICK ISO 6-PACK

» Livslängd: L80 100 000h Ta 25°C

» Min. inbyggnadsmått: 170x120x38mm

» Lågbyggande, passar perfekt för glespanel 28mm med 13mm gips

» Godkänd för montage direkt mot isolering

» Kan monteras både inom- och utomhus

» Förpackningen inkluderar 6st armaturer med fasdimringsbara drivdon

» Lista på rekommenderade dimrar, se www.hidealite.se

» Utbytbart LED och drivdon

E-nr Färg Färgtemperatur Armaturlumen Spridning Effekt armatur 74 767 79 Vit Tune 2000-2700K 460lm 36° 7,5W 74 767 80 Vit 2700K 610lm 36° 7,5W 74 767 81 Vit 3000K 640lm 36° 7,5W 74 767 82 Vit 4000K 670lm 36° 7,5W 74 767 83 Svart Tune 2000-2700K 460lm 36° 7,5W 74 767 84 Svart 2700K 610lm 36° 7,5W 74 767 85 Svart 3000K 640lm 36° 7,5W 74 767 86 Svart 4000K 670lm 36° 7,5W IP44 Ø73-85 3-26 mm 30° Ra >95 Ra >98 DIM 230V LED BRIDGELUX LED LUMINUS 3 SDCM 1) 1) 1) 1) E-nr Färg Färgtemperatur Armaturlumen Spridning Effekt armatur 74 767 90 Vit Tune 2000-2700K 460lm 36° 7,5W 74 767 91 Vit 2700K 610lm 36° 7,5W 74 767 92 Vit 3000K 640lm 36° 7,5W IP44 Ø73-85 3-26 mm 30° Ra >95 Ra >98 DIM PUSH 230V DALI 2 230V LED BRIDGELUX LED LUMINUS 3 SDCM 1) 1) 1) 41,5 38 Ø95 Ø71 (mm) (mm) 25 45 81 41,5 38 Ø95 Ø71 (mm) (mm) 25 45 81 (mm) DALI-driver Qbox Micro 27,5 100 96 60 27 88 60 41,5 38 Ø95 Ø71 (mm) E-nr Färg Färgtemperatur Armaturlumen Spridning Effekt armatur 74 767 87 Vit Tune 2000-2700K 460lm 36° 7,5W 74 767 88 Vit 2700K 610lm 36° 7,5W 74 767 89 Vit 3000K 640lm 36° 7,5W IP44 Ø73-85 3-26 mm 30° Ra >95 Ra >98 DIM 230V LED BRIDGELUX LED LUMINUS 3 SDCM 1) 1) 1) choice choice choice Utbytbart LED & drivdon Utbytbart LED & drivdon Utbytbart LED & drivdon
MISSA INTE VÅRA NYA PRODUKTSIDOR WWW.HIDEALITE.SE Optic G2 L Quick ISO Optic G2 L Quick ISO
L Quick ISO
Optic
G2
TEL 036 - 290 60 00 INFO@ELCO.SE ELEKTRO ELCO AB TALLVÄGEN 5 564 35 BANKERYD www.hidealite.se

Turn static files into dynamic content formats.

Create a flipbook
Issuu converts static files into: digital portfolios, online yearbooks, online catalogs, digital photo albums and more. Sign up and create your flipbook.
