Foi um imenso prazer trabalhar nesse teste criativo, agradeço a oportunidade. Nunca tinha feito um estande de vendas, então foi um grande desafio. Pela primeira vez fiz a concepção de um projeto a partir da maquete digital: dada a escala e o tipo de arquitetura (ambos novos para mim), julguei conveniente a realização de testes volumétricos a partir do Sketchup. Ao contrário da ordem usual, os desenhos 2D de planta, corte e vistas foram feitos à posteriori, a partir do plug-in Layout do Sketchup (também foi a primeira vez que o utilizei). Espero que gostem do resultado tanto quanto eu. Atenciosamente, Erika.
Após a leitura do briefing do projeto, ficou clara a importância dada ao processo artesanal da fabricação da cerveja Eisenbahn, bem como a origem alemã da marca. Assim, o projeto do estande pretendeu associar essas duas vertentes, concordando também com o novo posicionamento “Todos a bordo”.
O estande de vendas assumiu as características de uma estação de trem, remetendo às origens e tradições da marca. A circulação das pessoas se daria no sentido longitudinal, entre dois balcões: o balcão de venda e o balcão de degustação. Este último teria a forma de um trem, e em cada vagão haveria algo que remetesse ao processo artesanal da cerveja: trigo, cevada, água, panelas utilizadas na fabricação de uma cerveja artesanal e, por fim, barris de armazenamento de cerveja.
A parede que contém o balcão de vendas é de tijolos aparentes, e tem o propósito de servir como “ponto de foto” na parte posterior do estande. Essa área foi pensada para alavancar a divulgação e visibilidade da marca; além de fazer com que o estande fosse convidativo de todas as suas fachadas.
Softwares utilizados: Escritório contratante: Autoria: Data:
Perspectiva do estande de vendas Eisenbahn Render:
Indesign| Layout para Sketchup
Sketchup | V-ray | Photoshop
GUERRA Arquitetura
Erika Kubo 2020
EISENBAHN ESTANDE
REFERÊNCIAS ESTUDOS INICIAIS:
Maquete eletrônica: Modelo físico: Similaridade de tipologia, escala, uso Estética do trem Eisenbahn
Projeto: Projeto: Estande Baden Baden | 2019 Carrinho Eisenbahn
GUERRA Arquitetura Sette Studio Autoria do projeto: Autoria do projeto:
Foto: Estética do bar
Creme Autoria do projeto: Lupulus | Garment District - Nova Projeto:
Estação de trem | inspiração para estrutura do estande Fotografia:
Estação ferroviária Newark North Gate | Reino Unido Local
Alasdair McIntosh Fotógrafo:
GUERRA | erika kubo
4
DESENVOLVIMENTO:
CONCEPÇÃO PROJETUAL
Trem como suporte para bebidas Primeira aparição dos trilhos Trem como balcão de vendas
Ideia 4: Ideia 2: Ideia 3: Estande como vagão de trem Estande como estação de trem | versão 2 Estande como estação de trem | versão 3 Estande como estação de trem | versão 1 Ideia 1:
Pessoas podem ficar dos dois lados do balcão de degustação (ganho de espaço)
Pessoas podem ficar dos dois lados do balcão de degustação (ganho de espaço)

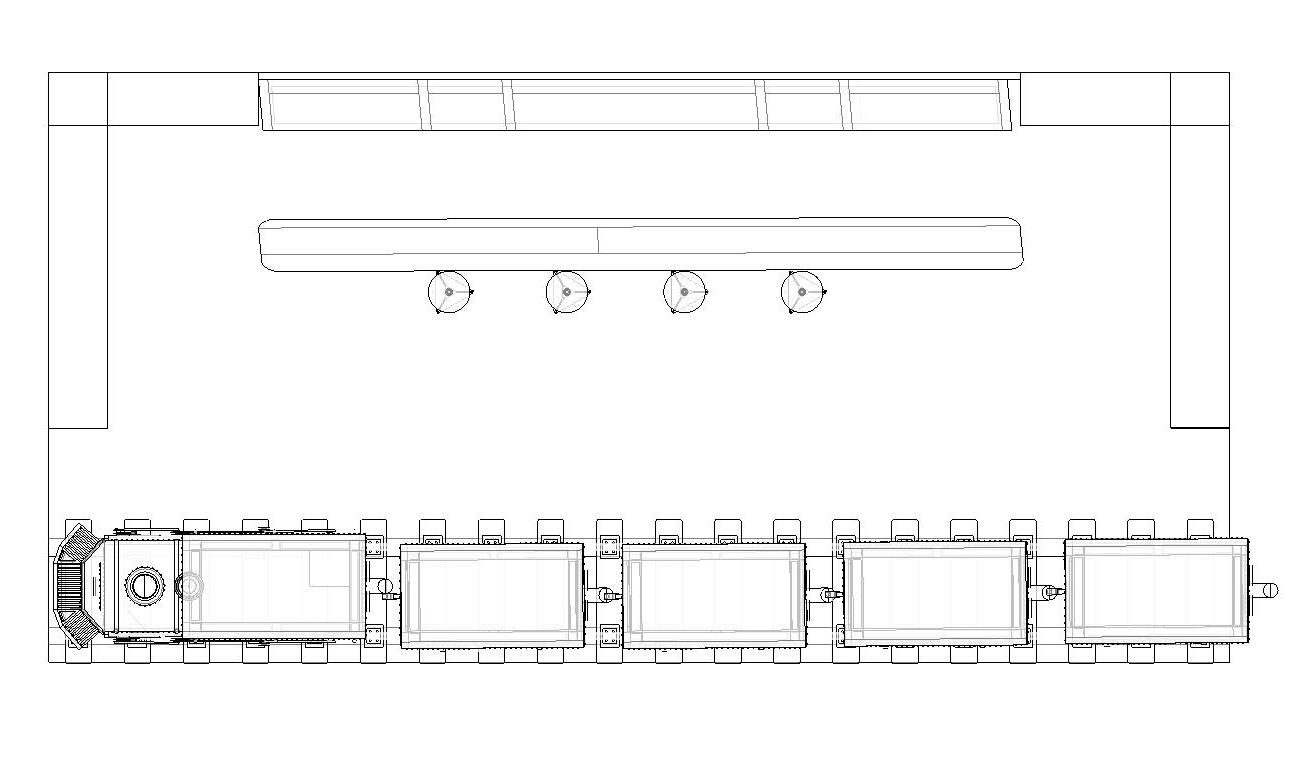

PROJETO: PLANTA BAIXA 6 Sentido principal da circulção 00 01 04 02 10,00 m 5 , 0 0 m 1 , 2 0 m 0 , 7 9 m 2 , 5 7 m 0 , 4 5 m 1,28 m 0,50 m 6,46 m 1,28 m 0,50 m
Sentido principal da circulção 00 01 04 02 10,00 m 5 , 0 0 m 1 , 2 0 m 0 , 7 9 m 2 , 5 7 m 0 , 4 5 m 1,28 m 0,50 m 6,46 m 1,28 m 0,50 m
GUERRA | erika kubo
VISTA FRONTAL PROJETO:
Letre ro uminoso
3
10,00 m
, 4 6 m
1 , 2 0 m Ba cão de degustação
Spots d rec onados ao balcão de degustação Pendentes para lum nar o ba cão de vendas (atrás)
Telhado de duas águas/ te ha cerâmica verme ha
Trigo Cevada Água Panelas de fabricação de cerveja artesanal Barr s de cerveja (cerveja pronta)
4 , 8 8 m 00 01 04 02
Estrutura metá ica (estação de trem)
8
6,46 m Balcão de vendas 00 01 04 02 1 , 2 2 m Madeira Bancos do balcão de vendas 0 , 1 0 m Rampa acessível GUERRA | erika kubo
PROJETO:
PROJETO: 04 00 01 04 02
6,46 m
Parede atrás do balcão de vendas
Tijolo aparente
Logomarca da Eisenbahn (ferrovia) + chamada "Todos a Bordo"
1,28 m
1,28m
Letreiro luminoso

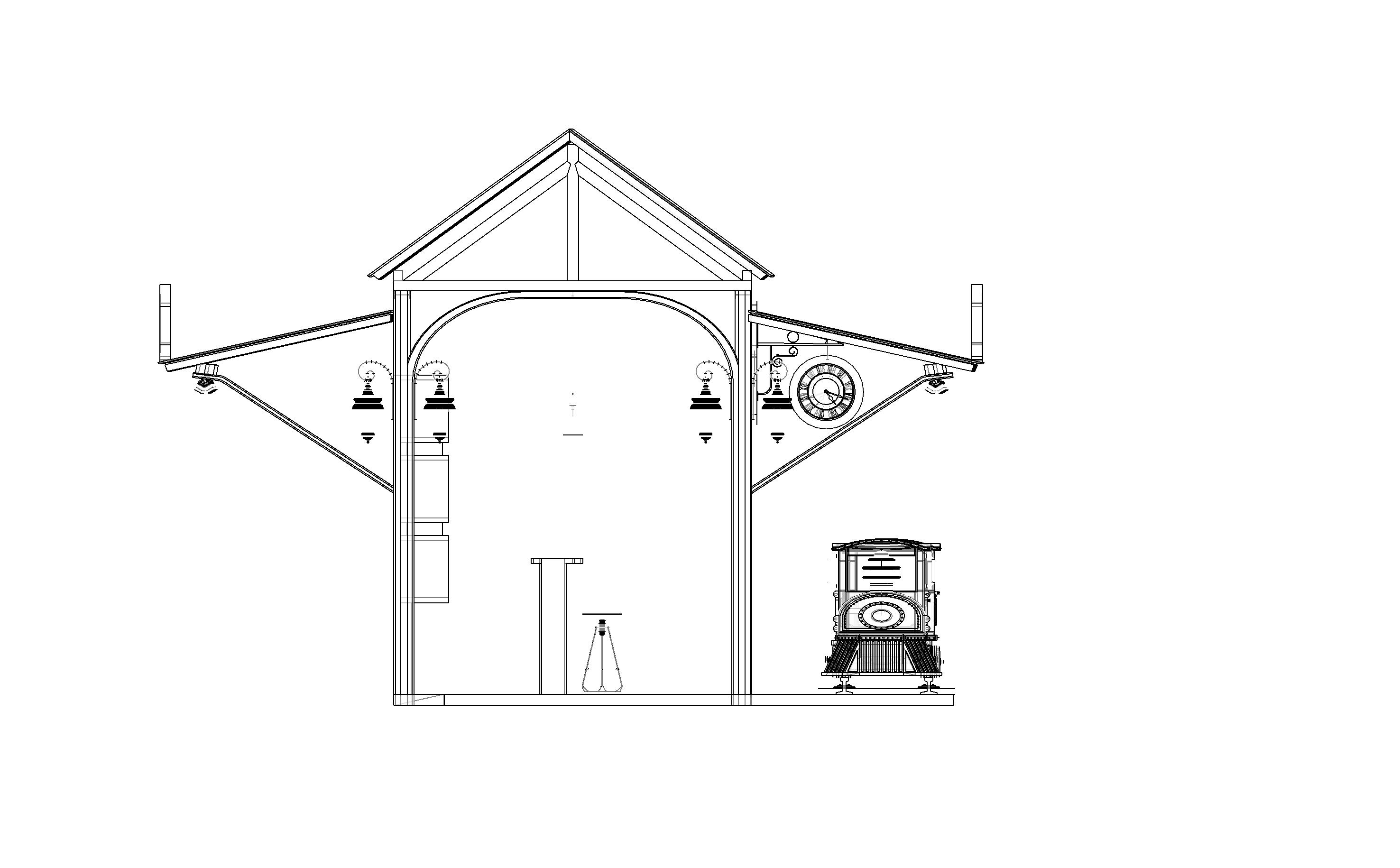

ELEVAÇÃO LATERAL (ESQUERDA)
10
PROJETO: 00 01 04 02 2,57 m 1,98 m 5,00 m
estações
antigas)
madeira
francesa metálica Luminária (como nas estações de trem antigas) 1,20 m 1,15 m 1,48 m 0,45 m GUERRA | erika kubo
Relógio (como nas
de trem
Estrutura do telhado:
Mão
FACHADA FRONTAL IDEALIZAÇÃO:
12 GUERRA | erika kubo
FACHADA POSTERIOR IDEALIZAÇÃO:
FACHADA LATERAL (ESQUERDA) IDEALIZAÇÃO:
FACHADA LATERAL (DIREITA) IDEALIZAÇÃO:
14 GUERRA | erika kubo
BALCÃO DE DEGUSTAÇÃO IDEALIZAÇÃO:
DE FOTO IDEALIZAÇÃO: 16 GUERRA | erika kubo
Autoria: Erika Kubo
