究極の原音再生 感動の音質体 験
究極の原音再生 感動の音質体 験
かつてない“音の感動”を生み出す 革新のフルデジタルサウンドシステム 。
ハイレゾを含めたピュアなデジタル音源データを、アナログに変換する ことなく音の出口であるスピーカーまで忠実に伝送＆再生!! 従来の “デジアナシステム”を遥かに凌ぐサウンドクオリティーを誇る、“フル デジタルサウンドシステム”を確立した『Clarion』のデジタルコンポー ネントシステム。
※在庫限り販売終了
ハイレゾオリジナルパック
カーオーディオシステムの概念を次世代のステージへと導く、 Clarion独自のフルデジタルサウンドテクノロジー。本物のピュアサウ ンドを求める、すべてのカーオーディオファンにお贈りします。
Z3（Z2Hハイレゾエディション）+Z7 ¥264,000（税抜価格 ¥240,000）
Clarionは、日本オーディオ協会のハイレゾ定義に準拠した製品に このロゴを冠して推奨しています。ロゴは登録商標です。
デジタル信号処理は、Trigence Semiconductorの Dnote技術を採用しています。
“Digital to Digital”。
この新しい発想とテクノロジーが、 カーオーディオの概念を変える！
カーオーディオの概念を変える！

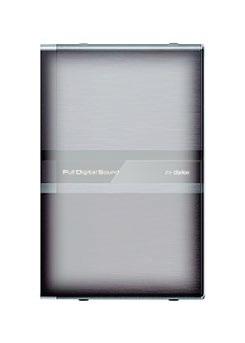

Z3
Full Digital Sound Processor ●仕様：フルデジタルサウンドプロセッサー（サウンドプロ セッサー/ツィーター/コマンダーのセット）◎サウンド プロセッサー：新開発LSI採用、32-BitSHARC®DSP、 IntelligentTune（SoundRestorer/VirtualBass /ToneFilter/Reverb Control）、USBポート搭載●サイズ （幅×奥行×高さ）：180×116×37mm◎ツィーター： 25mmピュアソフトドームツィーター、デュアルマグネット、 デュアルボイスコイル採用、サーフェスマウント/フラッシュ マウント装備●周波数特性：1.5kHz～40kHz◎コマン ダー：大型ロータリーボリュームコントロール、5x7ドット ディスプレイ採用●サイズ（幅×奥行×高さ）： 100×46×27mm ※在庫限り販売終了
¥137,500（税抜価格 ¥125,000）
デジタル音源からスピーカーまでのフルデジタル伝送により、ハイレゾ音源も劣化させることなく ダイレクトにスピーカーへの入力を可能とし、高音質で原音に忠実なフルデジタルサウンドを実現 します。さらにデジタル信号を効率良く音に変換することで、従来のフルデジタルシステム比※1 4倍の 高出力と、アナログシステム比 ※2 1/5の低消費電力の両立を図りました。
※1 Clarion社比 ※2 一般的な純正装着のオーディオシステムの駆動回路部
従来の“デジアナ”システム
Z2H
High resolution full digital tweeter ●仕様:20ｍｍハイピュアソフトドームツイーター、デュ アルマグネット●周波数特性 :2kHz-50kHz●インピー ダンス: 6Ω×2ch●サイズ（幅×奥行×高さ）:40（W）× 40（H）×21.5（D）mm●ツイーターマウントはZ3付属 のものをご使用ください。
Z7
¥62,700（税抜価格 ¥57,000）
System
純正のセンターユニットはもとより、他社のセンター ユニットや外部オーディオ機器との接続にも対応。 ユーザーの好みに合わせたシステム構成を容易に 実現します。
システム例: デジタル＋アナログミックスシステム
Full Digital Speaker ●仕様：17cmフルデジタルスピーカー●新開発LSI、 17cm ACMI-PPコーンウーファー、フェイズプラグ採用 ●6層マルチ駆動型ボイスコイル構造採用●フルデジタル ドライバー回路内蔵●周波数特性：28Hz～15kHz●取付 穴直径：134mm●取付深さ：67mm ※在庫限り販売 終了
Revolution of technology
¥95,700（税抜価格 ¥87,000）
世界初※3、フルデジタルスピーカーの 駆動に最適な車載専用LSIを独自開発
高出力でありながら、高速駆動（24.5MHz）を1チップ で実現しました。
Sound technology
アプリを利用しクロスオーバー、タイムアライメント、 イコライザーなどの高精度なチューニングを直感的 な操作で行うことができます。
Z25W
チューニングアプリ 「Z-tune]
Full Digital Subwoofer ●仕様：25cmフルデジタルサブウーファー●新開発LSI、 25cm GAC-コンポジットコーン・ウーファー、シャロータ イプバスケットデザイン採用●6層マルチ駆動型ボイス コイル構造採用●フルデジタルドライバー回路内蔵●周波数 特性：20～200Hz●取付穴直径：249mm●取付深さ： 82mm●推奨エンクロージャー容量／シールド：25～ 45L、バスレフ：85L程度 ※在庫限り販売終了
¥80,300（税抜価格 ¥73,000）
スマートフォンを接続すれば、ハイレゾ音源をはじめと する音楽ファイルを高音質（Digital to Digital ）で 再生可能。音楽本来の微細なニュアンスや臨場感までも 表現するハイレゾ音源の魅力を、フルデジタルサウン ドで鮮やかに描き出します。
スマートフォンに収録 されたハイレゾファイルを 高音質で楽しむ事ができます
革新の“フルデジタルサウンド”システム
デジタル音源～スピーカーまで、 “Digital to Digital”。
この新しい発想とテクノロジーが、
デジタル音源～スピーカーまで、
connectivity 多彩な外部オーディオ機器と 接続できる汎用性の高さ
スマートフォンやタブレットで 直感的なチューニングが可能に
ハイレゾ音源再生対応USB、デジタル入力（オプティカル・コアキシャル）、 RCA入力、スピーカーレベル入力
Clarionだからできるフルデジタルサウンド
フルデジタルサウンドによる ＜ 音の品質 >
サウンドウェーブ 1/10,000（100μs）
圧倒的な高解像度
車載専用LSIの開発をしたことにより、96kHzサンプリングのデジタル信号の 直接入力と、256倍オーバーサンプリングとを組み合わせる事で世界初※１の 24.5MHzの高出力・高速駆動を実現。これにより圧倒的な高解像度を可能と しました。
※１ 車載専用マルチ駆動型D-classドライバーとして
●D-classパワーアンプと フルデジタルサウンドの解像度を比較
駆動方式 動作周波数
D-classパワーアンプ 0.2 ～0.8MHz
フルデジタルサウンド 24.5MHz
D-classパワーアンプと比較すると、 より高解像度であり、 原音に忠実な 波形を再生しています。
従来のスピーカーの概念を超えた、 新開発「6層マルチボイスコイル」
1/10,000秒
サウンドウェーブ
フルデジタルサウンド
D-classパワーアンプ
0.04μs(24.5MHz)
先進のデジタル信号処理技術（Dnote※2）を用いて複数のデジタル信号を直接ボイスコイルへ伝達し、 正確なコーンストロークを可能にする「6層マルチボイスコイル」を採用。6つの駆動力をきめ細かく 制御することで、低電圧・省電力でもハイパワー＆高音質再生を実現します。
※2 デジタル信号処理は、Trigence SemiconductorのDnote技術を採用し ています。「Dnote」はTrigenceSemiconductorの商標及び登録商標です。
フルデジタルサウンドを次世代へ導く、
Clarion独自の高純度伝送・省電力テクノロジー
ハイレゾ対応のスマートフォンやタブレットをUSBホストケーブル（OTGケーブル）を 使って接続すれば、ハイレゾ音源を収録した音楽ファイルもダイレクトにフルデジタル 再生できます。CDなどのデジタル音源は96kHz/24bitにアップコンバートし、アナ ログ音源については96kHz/24bitの高精度なデジタルオーディオデータに変換。 音響信号処理からスピーカーへのデジタル伝送に至るまで全ての経路において 96kHz/24bitのハイレゾ相当で動作させます。
1ch 2ch 3ch 4ch 5ch 6ch 必要なボイスコイルのみ駆動
2,000回のパルス 30回のパルス
CD(44.1kHz)の約3倍の情報量で再生します。
フルデジタルサウンドシステムでは、高速応答安定化電源の採用と1点アース化による グ ランドループの排除により、従来のカーオーディオが抱える大きな課題であったオルタ ネーターノイズの大幅な削減に成功。別格のリスニング環境を創造します。
従来のシステム フルデジタルサウンドシステム
すべてのユーザーに贈る、これからの音のこだわり、
ハイレゾ音源からアナログ信号まで 高音質再生に対応「96kHzサンプリング周波数」
デジタル信号で伝送することによる、 オルタネーターノイズの低減
