Guilherme Carvalho
09/09/2002
(44) 99850-5845
guilherme.drc@outlook.com
Olá, sou estudante Arquitetura e Urbanismo, atualmente no 9° periódo, busco colocar em prática e aprender novos conhecimentos.
Minha principal área de interesse é a projetual, desde a parte de concepção a execução, me encanta como uma boa arquitetura é reflexo da atenção a um conjunto de detalhes, a contar do primeiro croqui e ideias, considerar o todo, não somente meros aspectos formais, mas formas engenhosas de como realizar desejos e necessidades.
formação academica
2007 - 2019 Ensino Fundamental e Médio
Colégio Santo Inácio (Maringá-PR)
2020 - presente
Arquitetura e Urbanismo / 9° período Universidade Estadual de Maringá
extracurriculares
2023 - presente
Colaborador
Escritório Modelo de Arquitetura e Urbanismo - Arco EMAU
formação complementar
ago/2020
jun/2022
out/2023
2024 / em curso
Curso Projete Ganhando Tempo (40h)
Lucas Grolla Vido (Sketch-up e Layout avançado)
Curso Máquina de Fazer Projetos (3h)
Lucas Grolla Vido
(Método projetual e fluxo de trabalho)
Método {CURA} (34h)
CURA - Cursos de Representação Arquitetônica (Indesign, Sketch-up, V-ray, Enscape e Photoshop)
Archicad (50h)
CURA - Cursos de Representação Arquitetônica (Archicad avançado)
softwares
AutoCAD
Sketchup Layout
UBS
O pensar sobre o equipamento de uso público se faz de enorme complexidade, tendo em vista que deve atender os mais diversos públicos, ser durável, desempenhar adequadamente a função a que se destina, atendendo a características de conforto, além de ser interessante arquitetonicamente sem deixar de levar em conta questões como custo.
A Unidade Básica de Saúde proposta é a reflexão e tentativa de atingir tais objetivos, pensada de maneira otimizada, visando seu desempenho desde a etapa de concepção até seu uso pelo funcionário ou paciente, afim de propiciar um espaço acolhedor e eficiente.
A implantação se faz de modo que não haja grandes alterações na topografia original, usufruindo de características intrínsecas ao terreno, como a vista à área de fundo de vale, o melhor aproveitamento da insolação e ventos, e a criação de espaços de permanência e apropriação pública.
A estrutura consiste em uma malha de pilares em concreto armado, com uma cobertura composta por vigas de MLC, materiais esses que possuem uma execução rápida e otimização de perdas. Envolto por duas empenas de concreto ciplópico e com vedações de painel Wall duplo, o projeto se beneficia das caractéristicas de inércia térmica dos materiais, que aliadas as aberturas nas faces leste e oeste, conferem um ambiente ventilado e confortável, dispensando o uso de condicionadores de ar.
Com um layout disposto de forma clara e concisa, setorizando os fluxos através de um corredor técnico afim de facilitar os processos de funcionamento no dia a dia da UBS, e o amplo correndor principal, que proporciona acesso ao público a todos espaços de atendimento e local de espera, além de auxíliar na constante renovação do ar interno através de seu pé direito generoso.
Considerando a possibilidade de ampliação da UBS, o hall de entrada que em seu princípio oferece espaço de sombra fresca e convivência, também permite a futura expansão, com a versatilidade do MLC e do painel Wall, constitui-se de maneira rápida e limpa o aumento do programa, uma vez que toda a estrutura em alvenaria já estará pronta e apta a ampliação.
implantação
1 2 3 4 acesso para ambulâncias estacionamento ATI e parquinho depósito de resíduos e compressor
esquemática da área externa

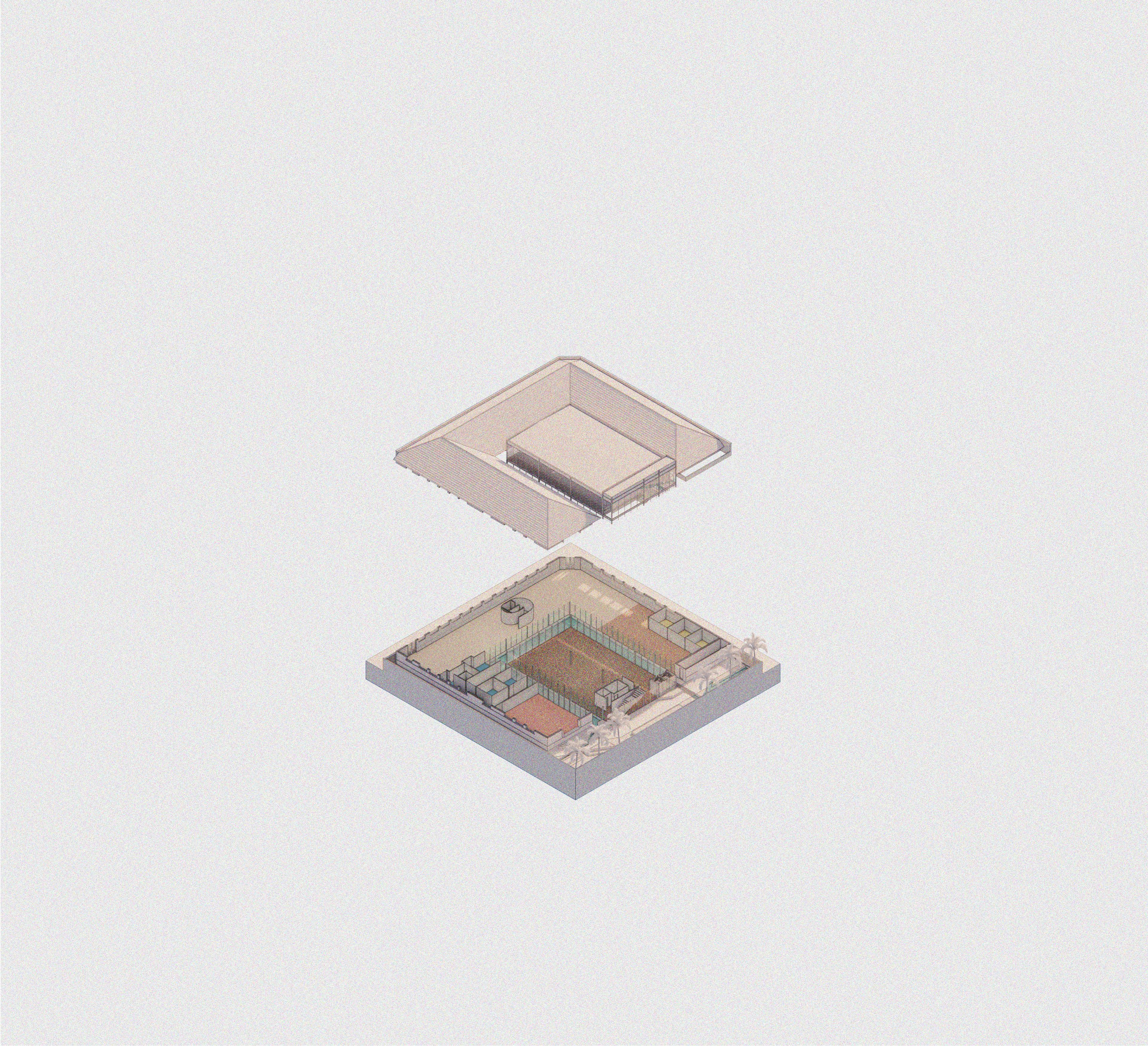

Cobertura em manta de Evalon Alwitra
Vigas em MLC
Janelas nas fachadas com ventilação predominante
Vedações em Painel Wall
Laje e malhta de pilares em concreto armado
Empenas em concreto ciclópico
Terreno pouco modificado
auditório
administração
salas de apoio médico farmácia
consultórios
vestiários funcionários
salas de limpeza/depósito sanitários públicos
Farmácia
Recepção
Espera
Sala de Vacinas
Sala de Procedimentos
BWC público - fem.
BWC público - PNE
BWC público - masc.
Sala de Curativos
Sala de Nebulização
Sala de Observação
Consultório de Dentista
Escovário
Consultório Ginecológico
Consultório Padrão
Auditório
Administração
Sala de Agentes de Saúde
Copa funcionários
Almoxarifado
DML
Vestiário - fem.
Vestiário - PNE
Vestiário - masc.
Esterilização
Lavagem
Expurgo
Depósito de Resíduos
corte A
corte B
*vetores exemplificando o fluxo de ar dentro da edificação
*vidros abaixo de 1,10m são foscos
elevação 1
elevação 2 1 2,5
3
elevação 4
elevação
part.
Luis Gustavo Bonacin
Milena Yumi Goto
CMNP
A proposta de restauro e intervenção nesse edifício surge a partir da sua importância histórica por ter abrigado a antiga sede da CMNP, companhia essa que foi de enorme importância para o desenvolvimento da cidade, atualmente é um patrimônio histórico do muncípio e encontra-se sem uso (nov/2023). Dessa forma, afim de permitir a apropriação do espaço pelo público e conferir um uso permanente, idealizase a transferência da atual Biblioteca Municipal Centro para o edifício.
O projeto consiste na restauração das fachadas da av. Duque de Caxias e rua Joubert de Carvalho, substituição das atuais esquadrias por esquadrias metálicas, e com o intuito de viabilizar a alocação do programa da biblioteca, foi pensado um anexo de dois pavimentos no centro da edificação, composto por estrutura metálica e vedações de vidro, brises nas faces leste e oeste solucionam a insolação no pavimento superior. Dessa forma, demarcando através do uso do metal as intervenções realizadas. Criase uma exposição e café no térreo do patrimônio, como um convite ao público a permear e ocupar o edifício por meio da multiciplidade de usos.
A criação de espelhos d’água entre a construção tombada e o anexo traz a ideia de soltura do existente e o novo, com a água permeando o restante do lote configurando um jardim ao fundo, cria-se mais um espaço de apropriação e permanência pública no centro da cidade.
implantação
Av. Duque de Caxias
Rua Joubert de Carvalho
Av. Tamandaré
Tv. Guilherme de Almeida
01 - exposição
02 - sanitários
03 - café
04 - controle
05 - periódicos
06 - estudo em grupo
07 - multimídia
08 - pesquisa
09 - depósito
10 - bwc unissex
11 - bwc acessível
12 - acervo adulto
13 - pontos de leitura
14 - biblioteca infantil
15 - circulação
16 - restauro e registo
17 - direção
18 - almoxarifado
19 - estar funcionários
20 - bwc acessível
21 - jardim
funcionários / administrativo
controle e periódicos exposição e café
biblioteca adulta / acervo e leitura
biblioteca infantil
salas de estudo
corte B
corte A
planta primerio pavimento
biblioteca adulta / acervo e leitura

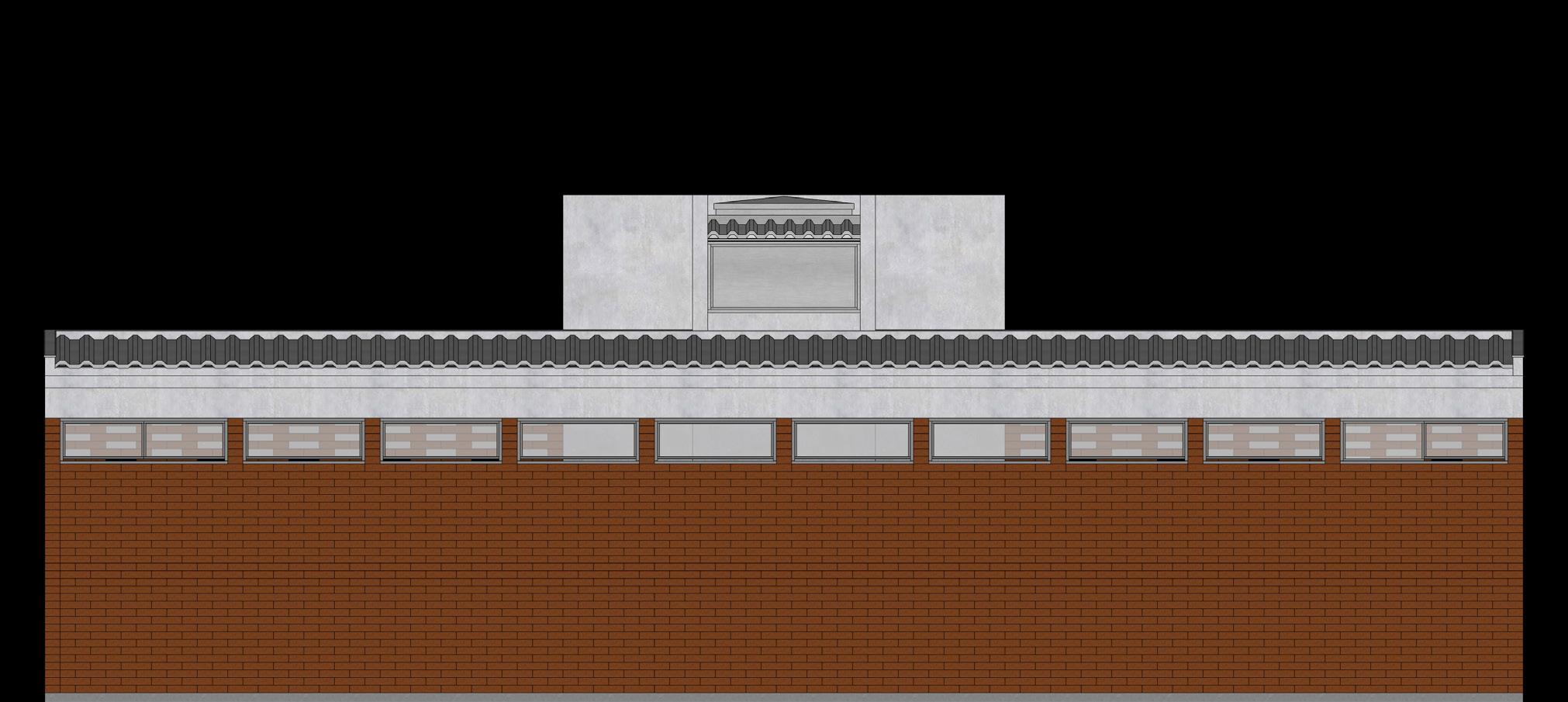

elevação 1
elevação 2
elevação 3
elevação 4
bloco 39
Tendo em vista a problemática da segurança na universidade, que se intensifica ao anoitecer e em ambientes fechados com baixo fluxo de pessoas, foi concebida uma instalação sanitária que viabilizasse a permeabilidade visual dos transeuntes em relação ao interior de edificação, ao passo que, ao mesmo tempo, confira a devida privacidade que o uso requere.
A utilização de métodos construtivos que dispensam “acabamento” foi mais uma das características que recebeu atenção durante a concepção. Os materias escolhidos para o interior da edificação foram pensados além de somente o quesito estético, a funcionalidade e qualidade foram aspectos que orientaram as escolhas. O piso de caída uníca para o ralo linear, a bacia suspensa, a torneira de fechamento automático e os acessórios em inox foram pensados de forma alcançar maior longevidade do equipamento através da fácil manutenção do mesmo.
A escolha por um sistema construtivo racionalizado visou gerar economia na construção e melhor emprego dos recursos públicos, facilitando a replicabilidade do bloco em demais locais no campus.
A comunicação visual na fachada tem o intuito de identificar o bloco de instações sanitárias ao mesmo tempo em que confere uma espécie de brincadeira ao setorizar os acessos pelo sexo, pois as cabines são sem gênero.
implantação
2,5 5 10m
B09
B39
B08
B07
CEAF QE3
rua Universitária UEM
QE2
Telha termoacústica
Terças metálicas
Platibanda
Laje em concreto alveolar
Vigas em concreto armado
Malha de pilares modulada entre a alvenaria convencional e o tijolo ecológico externo
Vedação em tijolo ecológico modular
layout + estrutural
planta de cotas gerais
obs: os pilares da linha "d" e das colunas iniciadas em "2" são complementares devido a parede de cobogós.
obs: os pilares da linha “d” e das colunas iniciadas em “2” são complementares devido a parede de cobogós.
elevação leste
elevação oeste
elevação sul
elevação norte
planta de hidraúlica
planta de pontos elétricos
eixo para instalação e pia ponto hidraúlico para torneira: 95cm ponto de hidraúlico para esgoto: 50cm
eixo para instalação de vaso sanitário seguir manual de instalação de acordo com o fabricante, código de produto P517.17
plafon linea 207cm - Bella Italia plafon linea 104cm - Bella Italia plafon snow LY8730 - Hevvy Iluminação
tomada dupla baixa (h=30cm) interruptor triplo (h=110cm) ponto para instalação de sensor de presença (h=30cm)
Pintura cor Fórmica - Suvinil
Plafon Linea - Bella Italia
Porcelanato bege polido 62,5x62,5cmBianco Master Elizabeth
Espelho 75x50cm
Dispenser de papel interfolhado Star - Draco(70.106)
Prateleira granilite cinza - Granidomus(2549)
Dispenser de papel higiênico Inox - Draco(70.784)
Válvula de descarga Hydra Eco - Deca(2565.C.112)
Dispenser de sabão Decamatic cromado - Deca(2015.C)
Bacia sanitária suspensa Vogue Plus - Deca(P512.17)
Torneira de parede fechamento aut. - Deca(1172.C)
Bancada granilite cinza 40x65- Granidomus(2549)
Lixeira Inox 25L Star - Draco(70.279)
Cuba de embutir branca 40x30 - Deca(L.59.17)
Sifão slim cromado - Deca (1684.C.100.112)
Piso cimentício Monofloor cor “Abel”
Válvula de descarga Hydra Eco Conforto - Deca(4916.C.112.conf)
Barra de apoio em L Conforto - Deca(2335.l.pol)
Barra de apoio Conforto 80cm - Deca(2310.l.080pol)
Bancada granilite cinza 50x65- Granidomus(2549)
