GEZE Powerturn Automaatne ukseajam

GEZE powerturn

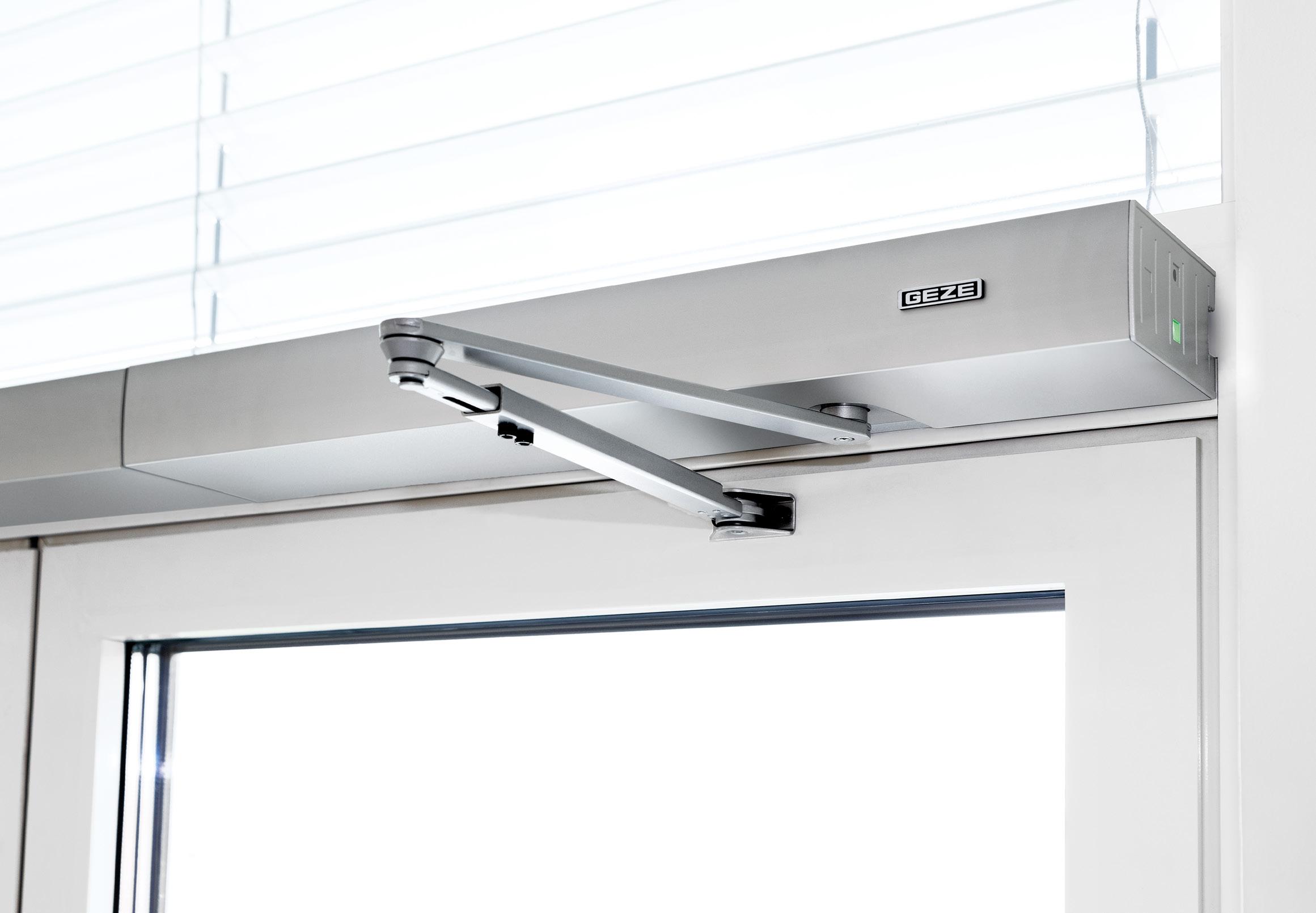

Powerturn pakub multifunktsionaalset lahendust automaatselt avanevatele ustele. See ukseajam saab probleemideta hakkama ka suurte ja raskete ühe- või kahetiivaliste ustega, samuti tuletõkkeustega. Oma universaalse disaini ja ainult seitsme sentimeetrise kõrgusega sobitub ta kergelt igasuguse kujundusega.

Lihtne ja paindlik paigaldamine: Powerturn võimaldab teostada erinevaid paigaldusmooduseid, kasutades ainult ühte uksetüüpi. Näiteks raamile või ukselehele paigaldamisel vardaga või liugrelsiga – hingede küljele või hingede vastasküljele. Kõik ühe ja sama ukseajamiga. Intelligentne GEZE paigaldussüsteem ei vähenda mitte ainult kulusid seadmetele, vaid kergendab ka paigaldaja tööd.

Powerturn hoolitseb mugavuse ja turvalisuse eest kõikides kasutusolukordades. Igaüks saab ise avada suuri raskeid uksi, nagu näiteks tuletõkkeuksed, automaatika abil või käsitsi. See saab võimalikuks unikaalse Smart swing funktsiooni abil.

Tõelise meeskonnamängijana on GEZE tugevat ukseajamit võimalik integreerida nii tuletõkke- ja ventilatsioonilahendustega kui ka komplekssete turvasüsteemidega täpselt ja probleemivabalt. Sealjuures pakub Powerturn suure disainivabaduse.

Kasutusvaldkond

Sise- ja välisuksed

Parem- ja vasakpoolsete hingedega uksed

Ühe- ja kahetiivalised uksed

Paigaldus hingede küljele või vastasküljele

Paigaldus ukselehele või raamile

Hingedega tuletõkkeuksed

2 GEZE AUTOMAATSED UKSESÜSTEEMID | GEZE Powerturn

Toote omadused

Sama mudel kõigile paigaldusviisidele ilma ümberseadistamise vajaduseta

Stiilne disain

Äärmiselt vaikne

Uksele massiga kuni 600 kg laiusega 930 mm

Uksele massiga kuni 300 kg laiusega 1350 mm (tuletõkkeuksed)

Ukse sulgemise funktsioon voolukatkestuse korral

Konstruktsiooni mõõdud 70 x 130 x 720 mm (kõrgus x sügavus x laius)

Toitepinge 230 V AC

Väljundpinge 24 V DC, 1200 mA

Sobib kasutamiseks kõikide standardsete mootorlukkudega, elektrivasturaudadega jms.

Standardvärv hõbedane, RAL 9016

RAL-värvid lisatasu eest

Reguleerimisvõimalused

Sulgemisjõud, EN 4 -EN 7

Sulgemiskiirus

Avanemispidur

Lõputõmme

Lõputõmme elektrivasturaudade aktiveerumisel

Aktiveerimise viivitus

Avanemisnurk kuni 136˚

Katsetatud kvaliteedi osas 500 000 tsükli kohta

Smart swing funktsioon

Väike energiatarbimine

3 GEZE Powerturn | GEZEAUTOMAATSED UKSESÜSTEEMID

1 Målreference hængselmidte/døroverkant

2 skjult kabeltilførsel i det skraverede område muligt, f.eks. Ø 20 mm til nettilslutning eller lavspændingstilslutning

3 Orienteringspil til præcis positionsbestemmelse af monteringspladen

4 Målebånd

Paigaldamine raamile liugrelsiga hingede küljele

Paigaldamine raamile varrega hingede vastasküljele

M6 × 25 og

undersænkskruer M5 × 40 og

6.2.6 Topmontering modsat hængselside med stænger

DIN venstre og DIN højre spejlvendt.

1 Målreference hængselmidte/sargunderkant

2 skjult kabeltilførsel i det skraverede område muligt, f.eks. Ø 20 mm til nettilslutning eller lavspændingstilslutning

3 Orienteringspil til præcis positionsbestemmelse af monteringspladen

4 Målebånd

5 Ukse ülaserv

6 Ruumivajaduse andurid

* Olulisemad funktsionaalsed mõõdud

Kahele lehele paigaldamine

1 Målreference hængselmidte/døroverkant

2 skjult kabeltilførsel i det skraverede område muligt, f.eks. Ø 20 mm til nettilslutning eller lavspændingstilslutning

3 Orienteringspil til præcis positionsbestemmelse af monteringspladen

4 Målebånd

* med sensoradapter 35,5 mm

Monteringsmaterialer Stål-/ aluminiumdøre Trædøre Drevmontering 8 undersænkskruer M6 × 25 og nittemøtrik M6 8 træskruer Ø6 × 50 Montering stænger 2 undersænkskruer M5 × 40 og nittemøtrik M5 2 træskruer Ø5 × 50

5 Silluse alumine serv

Ruumivajaduse andurid * Olulisemad funktsionaalsed mõõdud

5 Silluse alumine serv

6 Ruumivajaduse andurid

Powerturn Montering

* Sensoradapteritega 35,5 mm

** Olulisemad funktsionaalsed mõõdud LT valgustussügavus

6.2.8 2-fløjet montering med mellemafdæknings byggesæt med delt afdækning eller gennemgående afdækning

5 Basis overliggerunderkant

6 Pladsbehov sensorer

* med sensoradapter 35,5 mm

** vigtigste funktionsmål LT lysningsdybde

Joonised 14

Stål-/ aluminiumdøre Trædøre Drevmontering 8

nittemøtrik

8 træskruer Ø6

50 Montering

leskinne 2

2 træskruer

720 691 L = 330 mm 190 30 AV X1 X2 X3 0 36 92 25 30 66 122 55 50 86 142 75 100 136 192 125 AV Akselforlænger L Armlængde 130 X 2 26 42 X 1 = 36 + AV 10 10 10 22 50 50 50 50 7* 5 6 6 5 Basis døroverkant 6 Pladsbehov sensorer * vigtigste funktionsmål 15 Montering DIN højre Montering DIN venstre 4 4

Monteringsmaterialer

undersænkskruer

standard rul-

nittemøtrik M5

Ø5 × 50 Pladsbehov og montering af standard rulleskinne

Monteringsmaterialer Stål-/ aluminiumdøre Trædøre Drevmontering 8 undersænkskruer M6 × 25 og nittemøtrik M6 8 træskruer Ø6 × 50 Montering standard rulleskinne 2 undersænkskruer M5 × 40 og nittemøtrik M5 2 træskruer Ø5 × 50 Pladsbehov og montering af standard rulleskinne 720 691 190 30 L = 450 mm AV Y1 Y2 Y3 0 16 72 5 30 46 102 35 50 66 122 55 100** 116 172 105 AV Akselforlænger L Armlængde ** Ikke tilladt til Powerturn F 130 Y 2 = 72 + AV 46 7* 42 Y 1 = 16 + AV 10 10 30 22 50 50 50 30 50 6 6 5 5 Basis overliggerunderkant 6 Pladsbehov sensorer * vigtigste funktionsmål Powerturn 19 Forberedelse af montering

Hulmønster

Montering DIN højre Montering DIN venstre 4 4 30 * 30 *

Pladsbehov og montering af stænger 720 190 100 AV Y1 Y2 Y3 0 16 72 5 30 46 102 35 50 66 122 55 100*** 116 172 105 AV Akselforlænger ** Ikke tilladt til Powerturn F 43 42 Y 1 = 16 + AV Y 2 = 72 + AV 10 10 22 LT 130 50 50 30* 8* * 50 50 5 6 6 AV = 30

X Positionér grundpladen (1) efter skabelonen (2), evt. ved hjælp af et vaterpas eller på dørens kontur.

AV Spindlipikendaja L Varre pikkus ** Keelatud Powerturn F-ile AV X1 X2 X3 0 36 92 25 30 66 122 55 50 86 142 75 100 136 192 125

hingede vastasküljele

Paigaldamine raamile liugrelsiga

AV Spindlipikendaja L Varre pikkus AV Spindlipikendaja ** Keelatud Powerturn F-ile AV Y1 Y2 Y3 0 16 72 5 30 46 102 35 50 66 122 55 100** 116 172 105 AV Y1 Y2 Y3 0 16 72 5 30 46 102 35 50 66 122 55 100** 116 172 105 4 GEZE AUTOMAATSED UKSESÜSTEEMID | GEZE Powerturn

1 Målreference hængselmidte/sargunderkant

2 Orienteringspil til præcis positionsbestemmelse af monteringspladen

3 Målebånd

6.2.3 Dørmontering hængselside med standard rulleskinne

Monteringsmaterialer Stål-/ aluminiumdøre Trædøre

Hulmønster DIN venstre og DIN højre spejlvendt.

Ø6 × 50 Montering standard rulleskinne 2 undersænkskruer M5 × 40 og nittemøtrik M5

Drevmontering 8 undersænkskruer M6 × 25 og nittemøtrik M6

Ø5 × 50 Montering tilslutningsvinkel 2 cylinderskruer M6 × 12 og nittemøtrik M6

træskruer Ø6 × 30 Pladsbehov og montering af standard rulleskinne

1 Målreference hængselmidte/døroverkant

2 Orienteringspil til præcis positionsbestemmelse af monteringspladen

aluminiumdøre

4 Silluse alumine serv

5 Ruumivajaduse andurid

* Olulisemad funktsionaalsed mõõdud

4 Basis overliggerunderkant

undersænkskruer M6 × 25 og nittemøtrik M6

5 Pladsbehov sensorer * vigtigste funktionsmål

Ø6 × 50

standard rulleskinne 2 undersænkskruer M5 × 40 og

Ø5 × 50 Montering tilslutningsvinkel 2 cylinderskruer M6 × 12 og

til præcis

af monteringspladen

3 Målebånd

Monteringsmaterialer

Stål-/ aluminiumdøre Trædøre Drevmontering 8 undersænkskruer M6 × 25 og nittemøtrik M6 8 træskruer Ø6 × 50 Montering stænger 2 undersænkskruer M6 × 20 og nittemøtrik M6 2 træskruer Ø5 × 50

tilslutningsvinkel 2 cylinderskruer M6 × 12 og nittemøtrik M6 2 træskruer Ø6 × 30

2 træskruer

L = 450 720 220 738 30 AV Y1 Y2 0 36 92 30 66 122 50 86 142 100** 136 192 AV Akselforlænger L Armlængde ** Ikke tilladt til Powerturn F 7* 130 30 10 26 10 10 22 42 Y 1 = 36 + AV 50 50 50 50 5 5 4 Y 2

træskruer

Uksepaigaldus hingede vastasküljele

AV Y1 Y2 0 36 92 30 66 122 50 86 142 100** 136 192 AV Spindlipikendaja L Varre pikkus ** Keelatud Powerturn F-ile Powerturn 16 Forberedelse af montering

Montering DIN venstre Montering DIN højre 3 3

Monteringsmaterialer Stål-/

Trædøre Drevmontering

8 træskruer

Montering

nittemøtrik

træskruer

Pladsbehov og montering af standard rulleskinne 720 L = 330 220 738 30 AV X1 X2 0 16 72 30 36 102 50 66 122 100** 116 172 AV Akselforlænger L Armlængde ** Ikke tilladt til Powerturn F 130 30 7* 46 10 10 22 42 X 1 = 16 + AV 50 50 50 50 5 5 4 X 2 4 Basis døroverkant 5 Pladsbehov sensorer * vigtigste funktionsmål Uksepaigaldus hingede küljele 4 Ukse ülemine serv 5 Ruumivajaduse andurid * Olulisemad funktsionaalsed mõõdud AV X1 X2 0 16 72 30 36 102 50 66 122 100** 116 172 AV Spindlipikendaja L Varre pikkus ** Keelatud Powerturn F-ile Powerturn Forberedelse af montering 6.2.5 Dørmontering hængselside med stænger Hulmønster DIN venstre og DIN højre spejlvendt. Montering DIN venstre Montering DIN højre 3 3 1 Målreference hængselmidte 2 Orienteringspil

3 Målebånd

nittemøtrik

2 træskruer

M6 2

Ø6 × 30

positionsbestemmelse

720 220100 30 AV X1 X2 0 16 72 30 46 102 50 66 122 100** 116 172 AV Akselforlænger ** Ikke tilladt til Powerturn F X 2 50 X 1 = 16 + AV 30 42 7* 43 10 10 22 50 50 50 5 4 5 4

Ukse paigaldamine hingede küljele varrega

* Olulisemad funktsionaalsed mõõdud AV Spindlipikendaja ** Keelatud Powerturn F-ile AV X1 X2 0 16 72 30 46 102 50 66 122 100** 116 172 5 GEZE Powerturn | GEZEAUTOMAATSED UKSESÜSTEEMID

Montering

Pladsbehov og montering af stænger

Basis døroverkant 5 Pladsbehov sensorer * vigtigste funktionsmål

4 Ukse ülemine serv 5 Ruumivajaduse andurid

Powerturni seadistamise diagramm

Powerturni variatsioonid

Powerturni elektromehaaniline ukseajam mehaanilise uksesulgumisega

Powerturn F-i elektromehaaniline ukseajam mehaanilise uksesulgumisega, vajadusel ühendatav

ABDL-süsteemiga

Powerturni elektromehaaniline ukseajam mehaanilise uksesulgumisega elektroonilise uksevalijaga

kahelehelistele ustele

Powerturn IS elektromehaaniline ukseajam mehaanilise uksesulgumisega integreeritud uksevalijaga

topeltlehega ustele

Powerturn FIS-i elektromehaaniline ukseajam mehaanilise uksesulgumisega integreeritud uksevalijaga topeltlehega ustele, vajadusel ühendatav

ABDL-süsteemiga

Tarvikud

Elektrooniline programmivalija

Turvaandurid

ST220 teenindusterminal

Põlvelülitid

Võtmelülitid

Tõmbelülitid

Kaugjuhtimine

Radar

Ukse laius (mm) Ukse kaal (kg) 32 0 700800 900 1000 1100 12 00 1300 1400 1500 16001700 300 280 260 240 22 0 200 180 160 140 12 0 100 80 60 40 20 0 3s 4s 5s 6s 6 GEZE AUTOMAATSED UKSESÜSTEEMID | GEZE Powerturn

Tehnilised andmed

Toote omadused

Mõõdud (H x D x L): 70 × 130 × 720 mm

Temperatuurivahemik –15…+50 °C

Veomass: ca 11,7 kg

Toitepinge: 230 V AC, 10–14 %, 50/60 Hz

Nimivõimsus: Max 200 W

Välisseadmete toide: 24 V DC, max 1200 mA

Tellimisinfo

Nimetus Versioon ID nr. Powerturni automaatika Hõbedane 153065 Powerturn F-i automaatika Hõbedane 155162 Powerturni kate Hõbedane 161927 Powerturni Elektriline paigaldusnurk kahe tiivaga ustele Hõbedane 146066 Powerturni liugrelsi standardpaigaldus Hõbedane 153787 Powerturni liugrelsi standardpaigaldus BG Hõbedane 153812 Powerturni liugrelsi ukselehele paigaldus Hõbedane 153815 Powerturni liugrelsi ukselehele paigaldus BG Hõbedane 153818 Standardvars 245 mm Hõbedane 154707 345 mm Hõbedane 154711 445 mm Hõbedane 154714 545 mm Hõbedane 154717 645 mm Hõbedane 154720 Siirdmike komplekt standardvarre ja anduri jaoks 144352 Spindlipikendaja 30 mm Hõbedane 184392 50 mm Hõbedane 184396 Komplekt Powerturni ABDL ühenduseks 154876 IS komplekt Powerturn mehaanilisele sulgurile 154838 Integreeritud relsi-stop Powerturn 153765 230 V pistik Powerturn 156890 Kaabli üleviiku ukselehe paigaldus 157558 Raadiovastuvõtja WRB-5 135170 Powerturni paigaldustööriistad 158454 7 GEZE Powerturn | GEZEAUTOMAATSED UKSESÜSTEEMID
