Vannsystempakke 230V
Monteringsanvisning Brukerveiledning
Innledning
Før du begynner monteringen

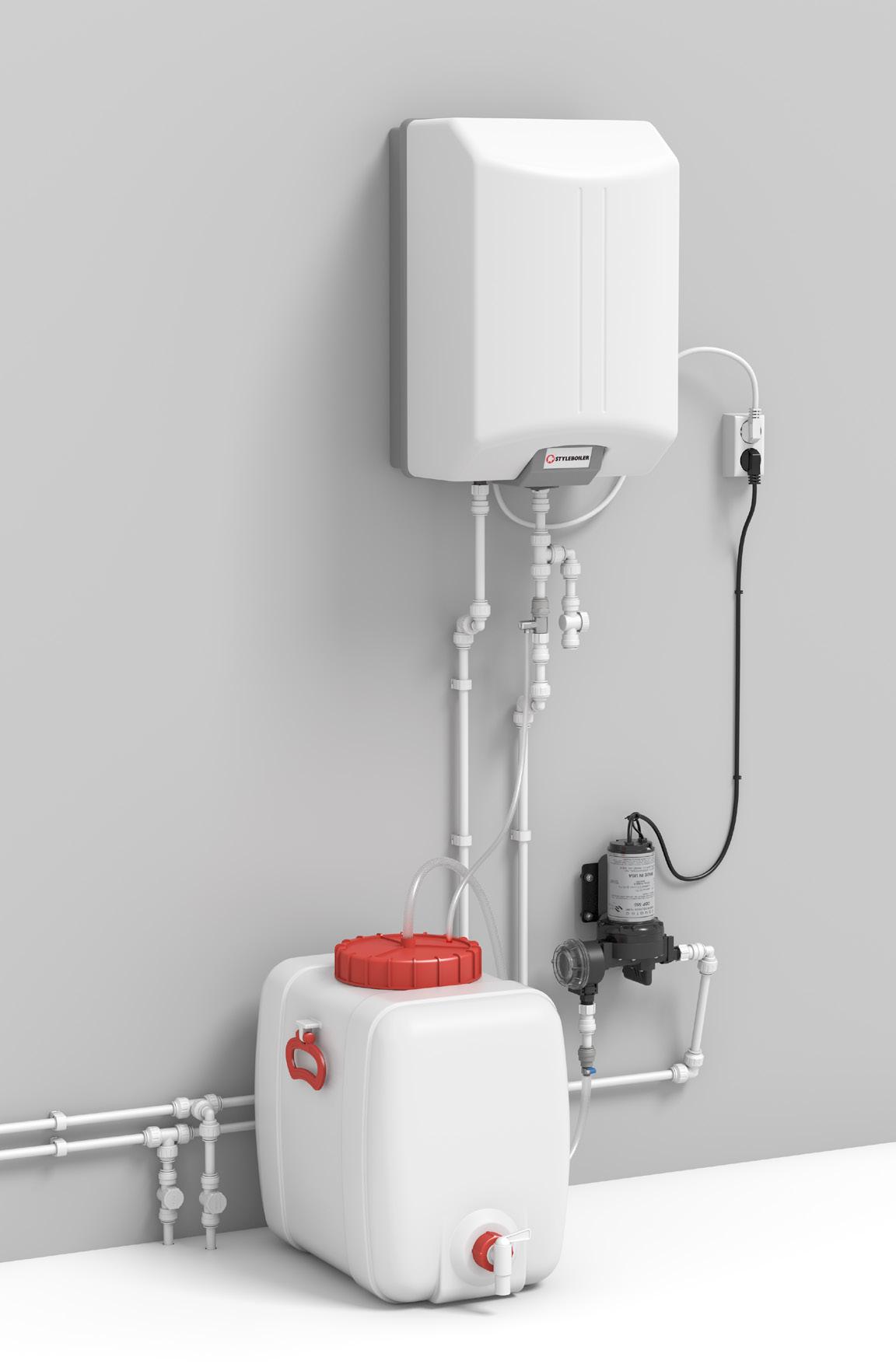

Denne startpakken sørger for varmt og kaldt trykkvann fram til første tappested. Selve tappestedet, eller flere, trenger du i tillegg. Dette kan være feks blandebatterier, dusj og vanntoalett. Vi leverer alt dette med hurtigkoblinger tilpasset Vera vannsystem. Trenger du mer Pexrør eller fler-/andre typer hurtigkoblinger finner du dette på hyttetorget.no
Denne startpakken baserer seg på at vannet bæres inn i hytta og fylles i vannbeholderen som følger med. I de fleste kommuner kommer dette ikke inn under regelverket for innlagt vann, og det er dermed ingen krav om avløpsløsninger. Vi anbefaler uansett at du kontakter kommunen og sjekker de lokale reglene for vann og avløp.
Før du starter monteringen er det viktig med litt planlegging. Les nøye gjennom monteringsanvisningen så du får oversikt over hva som skal monteres. Først må du finne et egnet sted for installasjon av pumpe, bereder og vannbeholder.
Monteringen vi viser på de neste sidene er kun ment som en forklaring av prinsippet. Du står ganske fritt til å montere de ulike komponentene annerledes i forhold til hverandre - så du får et skreddersydd anlegg til din hytte.
Pakken inneholder
A1 Pumpe for 230V
A2 Filter
A3 Stusser for tilkobling av vann
A4 2 stk muffer med innvendige gjenger
A5 4 stk skruer og skiver for å feste pumpe til veggen
B1 Vannbeholder 60 liter
B2 Tappekran til vannbeholder
B3 Slange for tilkobling til pumpe
B4 Slangeklemme
C1 Elektrisk varmtvannsbereder 30 liter
C2 Tappesett (hurtigkoblinger og sikkerhetsventil)
Ting du må ta hensyn til ved planlegging og montering
8 8 8 8
Pumpen må monteres på veggen med retning som vist til venstre.
Vannbeholderen må ikke plasseres høyere enn pumpen. Dette for å unngå hevert effekt ned til pumpen.
C3 8mm slange for overtrykksvann
C4 Gjengetape
C5 Mal for braketter
C6 Braketter for veggfeste
C7 Skruer og plugger til braketter
C8 Slange for tømming av bereder
D1 Vera Pexrør, 15 meter
D2 T-rør, 3 stk
Tappekran for både varmt- og kaldt vann bør monteres på anleggets laveste punkt.
Dette er nødvendig for å kunne sikre anlegget mot frost. Med disse kranene tapper du enkelt anlegget for vann før du reiser fra hytta.
D3 Bend 90°, 6 stk
D4 Svivelbend, 3 stk
D5 Plugg, 1 stk
D6 Støttehylse, se info side 4
D7 Ventil, 2 stk
D8 Muffe, 3 stk
D9 Muffe med innvendige gjenger, 2 stk
D10 Overgang til slange, 1 stk
D11 Veggfeste clip enkle med skruer, 45 stk
D12 Rørkutter, 1 stk
2
A1
A2
A3 A4
A5
D1
D2
D3
D4
D5
D6
D7
D8
D9 D10 D11
D12
B1
B2
B3
B4
C1
C2
C3
C4
C5
C6
C7
3
C8
Kutting av rør
Bruk rørkutteren (D12) som følger med i pakken når du skal kutt rør. Dette gir rene kutt og den er veldig enkel i bruk.
Rør gjennom vegg eller gulv
Hvis Pexrør skal tres gjennom vegg eller gulv er det en fordel å bruke varerør og tetningsplugger for å sikre mot lekkasjer.
Varerør, varenr: 5110129
Tetningsplugger, varenr: 5110532
D6 Støttehylser
NB! Støttehylser ble benyttet på tidligere rør og koblinger, men er ikke nødvendig å benytte til de rørene og koblingene som benyttes i dag. Dersom du har pex rør fra før av som du skal koble til dette anlegget, så kan det være nødvendig å benytte støttehylse i overgangen mellom nytt og gammelt system.
Låsering
Hvis du skal trekke et rør ut av en hurtigkobling løsner du først låsemutteren (se til høyre). Deretter presses låseringen mot hurtigkoblingen samtidig som du trekker røret ut.
Montering
Låsemutter
Når anlegget er ferdig montert skrues alle låsemutterne på hurtigkoblingene fast. Dette sikrer at rør ikke kan løsne.
Rette ut buede rør
Pexrør leveres på kveil og kan derfor være litt buet. Hvis det er rørlengder du ønsker å rette ut kan disse legges et par minutter i varmt vann. Rett deretter ut røret med hendene.
Skru
Pumpen
Generelt om pexrør og hurtigkoblinger
3 Skru fast pumpen til veggen med 4 skruer (A5). Bruk skiver mellom skruehode og gummi.
må plasseres høyere enn vannbeholderen for å unngå hevert effekt til pumpe. Se side 2.
2 Heng berederen på brakettene.
1 Finn plassering for berederen. Sett brakettene (C6) i de stansede hullene i malen (C5) merket ”30”.
fast til veggen med skruene (C7).
4
4 Koble sammen rør og rørdeler som vist til over. Detaljert beskrivelse til høyre. Husk å bruke støttehylser i alle rørender.
Til tappesteder
Herfra går du videre med Pexrør og hurtigkoblinger fram til første tappested (vask, dusj, vanntoalett etc). Hvis du skal koble til flere tappesteder bruker du T-rør (D2) til å forgrene rørene.
Fjern plasthettene som beskytter stussene til berederen. Ha gjengetape på stussene og skru fast hurtigkoblingene (A).
For å frostsikre anlegget brukes disse ventilene til å tappe ut alt vann i anlegget. T-rørene over ventilene monteres på anleggets laveste punkt.
Rørene ut av ventilene kan feks føres til et sluk, eller bare ut gjennom gulvet. Fører du rørene ut gjennom gulvet bør det brukes varerør som vist oppe på forrige side.
Fest rørene til veggen med clips (D11)
Varmt vann Kaldt vann Ha gjengetape på disse delene C2 D3 D3 D3 D4 D4 D4 D2 D2 D2 D7A
5
Press inn låseskivene når delene er montert
5 Klargjøring av pumpen Monter delene som vist til venstre. Pexrøret D1 kuttes til en lengde på ca 7 cm.
6 Sett på plass vannbeholderen og fyll den med vann. Tre så slangen fra pumpen ned gjennom hullet i lokket (A).
7 Tre slangen (C3) på sikkerhetsventilen (B). Hold enden av slangen i litt varmt vann først så er den enklest å tre på. Når berederen varmer opp vannet vil det alltid dryppe litt vann ut gjennom denne slangen (kun små mengder). Slangen bør derfor ledes til et avløp, eller som her, hvor vi har boret et hull i lokket på vannbeholderen og ført slangen inn der.
A1 A2 A3 A4 D1 D10 B3 B4 D6 A3 A4
A
B
C3
6
Start av anlegget
Forutsatt at du har koblet til ett eller flere tappesteder, så er anlegget nå klart til bruk.
VIKTIG: Berederen må alltid være fylt med vann før strømmen kobles til.
• Sjekk at ventilene (C og D) er stengt
• Koble strøm til pumpen.
• Fyll opp berederen ved å åpne alle varmtvannskranene i hytta litt. Berederen er full når det kommer vann fri for luft ut av varmtvannskranene.
• Du kan nå koble strømmen til berederen.
Termostat
På undersiden av berederen finner du termostatbryteren. Du kan trinnløst justere hvor varmt vann du ønsker.
En lysdiode på bryteren lyser når vannet varmes opp.
C D
7
Dersom det er fare for frost må anlegget tømmes for vann for å unngå skader. Dette gjør du slik:
• Koble fra strømmen til berederen.
• Tøm vannbeholderen for vann. Du kan bære beholderen ut og tømme den, eller starte pumpen og åpne kranene på et eller flere tappesteder og pumpe ut vannet.
• Koble fra strømmen til vannpumpen
• Åpne de to ventilene (C) pluss kranene på alle tappesteder.
• Sett vannbeholderen på plass og ta av lokket. Koble slangen (C8) til ventilen (D)ved å presse den inn i hurtigkoblingen.
• Tre enden ned i vannbeholderen og åpne ventilen (D).
• Tøm vannbeholderen når alt vann har rent ut.
• Kjør pumpen noen sekunder til slutt slik at denne blir helt tømt for vann.
• Ta av filterhuset til pumpen (A) og tøm det for vann.
Informasjon om vedlikehold og feilsøking
Dette pluss generelt mer informasjon om pumpen og berederen finner du i de to vedlagte brukerveiledningene for disse produktene.
Hyttetorget AS
Postboks 2036, Nordre Kullerød 13b, 3239 Sandefjord
Telefon: 33 42 01 00 Fax: 33 42 01 14
E-post: post@hyttetorget.no Internett: www.hyttetorget.no
Frostsikring
C D C8 A
