P R O Y E C T O SS I S T E M A S C O N S T R U C T I V O S 4 C I M E N T A C I Ó N Mgtr.Arq. Luis Fernando Ruano Paz C L A S E 4.1
MENCI TA CIÓN
CIMENTACIÓN >> ASPECTOS A TOMAR EN CUENTA EL TIPO DE SUELO
LOS FENÓMENOS NATURALES CIMENTACIÓN >> ASPECTOS A TOMAR EN CUENTA
UNA BUENA CIMENTACIÓN CIMENTACIÓN >> ASPECTOS A TOMAR EN CUENTA
UNA BUENA CIMENTACIÓN CIMENTACIÓN >> ASPECTOS A TOMAR EN CUENTA

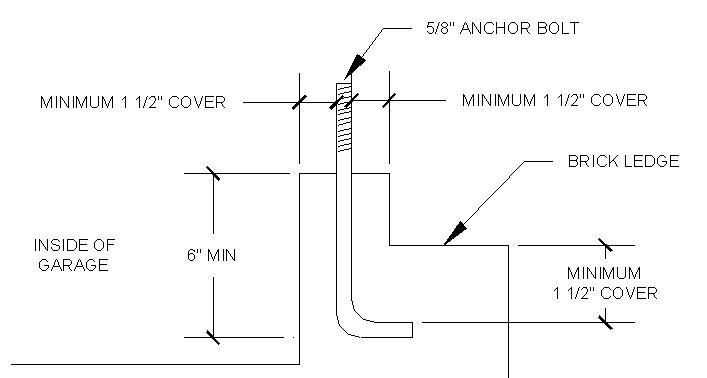

LOS ANCLAJES CIMENTACIÓN >> ASPECTOS A TOMAR EN CUENTA
CIMENTACIÓN >> TIPOS LOSA DE CIMENTACIÓN DE CONCRETO
CIMENTACIÓN >> TIPOS LOSA DE CIMENTACIÓN DE CONCRETO
CIMENTACIÓN >> TIPOS LOSA DE CIMENTACIÓN CON SOLERA MURO DE ESQUINA MURO DE CENTRO
CIMENTACIÓN >> TIPOS LOSA DE CIMENTACIÓN DE CONCRETO
CIMENTACIÓN >> TIPOS CIMIENTO CORRIDO SUPERFICIAL
CIMENTACIÓN >> TIPOS CIMIENTO CORRIDO SUPERFICIAL
CIMENTACIÓN >> TIPOS CIMIENTO CORRIDO CON MURO
CIMENTACIÓN >> TIPOS CIMIENTO CORRIDO CON MURO
CIMENTACIÓN >> TIPOS PILOTES DE CONCRETO 0.60 m.
CIMENTACIÓN >> TIPOS 0.60 m. PILOTES DE CONCRETO
CIMENTACIÓN >> TIPOS CELOSÍA + CEDAZO (evita ingreso de animales) PILOTES DE CONCRETO
CIMENTACIÓN CIMENTACIÓN >> MODULACIÓN MODULACIÓN DE EJES DE ACUERDO A CONFIGURACIÓN DE MUROS MAYOR A 6´= EJEPILOTESSECUNDARIO Ø 12”
DEFINIR EJES VERTICALES Y HORIZONTALES DE ACUERDO A MUROS PRINCIPALES DEFINIR PILOTES EN INTERSECCIONESSI HAY MÁS DE 6’ ENTRE EJES COLOCAR INTERMEDIOS CIMENTACIÓN CIMENTACIÓN >> EJES Y PILOTES EJES VERTICALES Y HORIZONTALES + PILOTES
DEFINIR UBICACIÓN DE: > EJES HORIZONTALES Y VERTICALES DE ACUERDO A MUROS PRINCIPALES > UBICAR EJES INTERMEDIOS CUANDO HAY MÁS DE 6’ > COLOCAR PILOTES EN INTERSECCIONES CIMENTACIÓN CIMENTACIÓN >> EJES Y PILOTES EJES VERTICALES Y HORIZONTALES + PILOTES

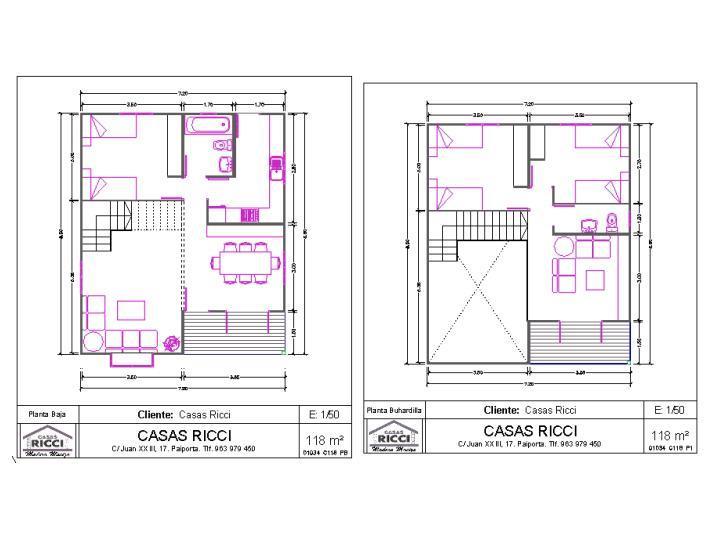

CIMENTACIÓN CIMENTACIÓN >> PROYECTO REAL PLANO PLANTA DE ARQUITECTURA PISO 1°
CIMENTACIÓN >> PROYECTO REAL ZAPATAS + PILOTES + VIGAS VIGAS 4” x 8”
CIMENTACIÓN >> DETALLES CONSTRUCTIVOS ZAPATA Y PILOTE
CIMENTACIÓN >> DETALLES CONSTRUCTIVOS ANCLAJE VIGA - PILOTE
PERNO Ø 5/8”X12” PILOTE Ø12” PLANTASECCIÓN ZAPATA 0.60X0.60 No. 4 @ 01.10 PROYECCIÓN PILOTE Ø12” CIMENTACIÓN >> DETALLES CONSTRUCTIVOS ZAPATA Y PILOTE
DETALLES CIMENTACIÓN >> DETALLES CONSTRUCTIVOS
DETALLES CIMENTACIÓN >> DETALLES CONSTRUCTIVOS
DETALLES CIMENTACIÓN >> DETALLES CONSTRUCTIVOS CHIMENEACIMIENTO
UNIÓN A TOPE VIGAS PRINCIPALES UNIÓN EN TEE VIGA PRINCIPAL Y VIGUETA UNIÓN EN TEE VIGAS PRINCIPALES UNIÓN EN CRUZ VIGAS PRINCIPALES UNIÓN EN L VIGAS PRINCIPALES CIMENTACIÓN >> DETALLES CONSTRUCTIVOS UNIÓN DE VIGAS

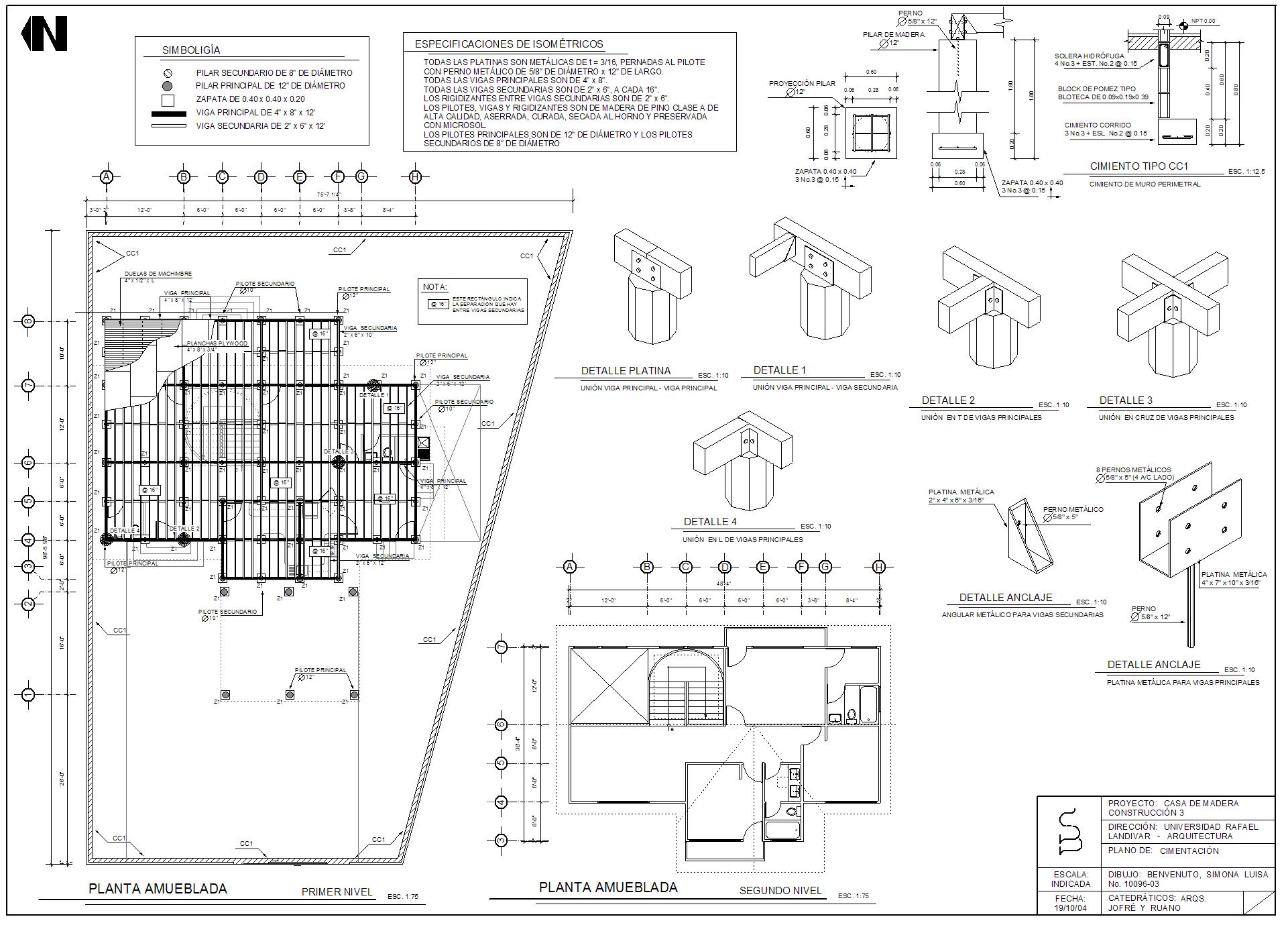

CIMENTACIÓN >> PLANOS FINALES PLANTA ESTRUCTURA CIMENTACIÓN
CIMENTACIÓN >> PLANOS FINALES
ENTREGA PLANOS ARQUITECTURA
ENTREGA PLANOS ARQUITECTURA
ENTREGA PLANOS ARQUITECTURA
ENTREGA PLANOS ARQUITECTURA
ENTREGA PLANOS ARQUITECTURA
ENTREGA PLANOS ARQUITECTURA
ENTREGA PLANOS ARQUITECTURA
ENTREGA PLANOS ARQUITECTURA
1. Plantas amuebladas, 1er. y 2do. Nivel. 2. Planta de techos 3. Fachada frontal y fachada lateral 4. Sección longitudinal 5. Plantas originales de casa asignada 6. Volumen 3D renderizado ENTREGA PLANOS ARQUITECTURA
