P R O Y E C T O SS I S T E M A S C O N S T R U C T I V O S 4 E N T R A M A D O D E P I S O Mgtr.Arq. Luis Fernando Ruano Paz C L A S E 4.2
ENTRAMADO DE PISO
VIGA DOBLE VIGUETAS A NIVEL DE VIGA SOBREVIGUETASVIGA PILOTE FIJACIÓN PILOTE- VIGA ENTRAMADO DE PISOS ZAPATA
ENTRAMADO DE PISOS RIGIDIZANTES PARA PILOTES
ARRIOSTRAMIENTO ENTRAMADO DE PISOS RIGIDIZANTES PARA PILOTES
VOLADIZOL/4 ENTRAMADO DE PISOS VOLADIZO
ENTRAMADO DE PISOS VIGUETAS A NIVEL DE VIGUETASVIGASOBRE VIGA VIGAS Y VIGUETAS
ENTRAMADO DE PISOS PREDIMENSIONAMIENTOS: ➢ VIGAS 4”X8” ➢ VIGUETAS 2”X6” @ 16” VIGAS Y VIGUETAS AL MISMO NIVEL
ENTRAMADO DE PISOS PREDIMENSIONAMIENTOS: ➢ VIGAS 4”X8” ➢ VIGUETAS 2”X8” @ 24” ➢ PILOTES @ 7’ Y 6’ ➢ RIGIDIZANTES A L/2 VIGUETAS SOBRE VIGAS
ENTRAMADO DE PISOS RIGIDIZANTES PARA VIGUETAS A L/2 máximo 8’ (2.44m) TRASLAPADORIGIDIZANTERIGIDIZANTEENCRUZ CABECERO RIGIDIZANTES PARA VIGUETAS CABECERO
ENTRAMADO DE PISOS VIGUETA RIGIDIZANTES PARA VIGUETAS
ABERTURAS: ➢ NUCLEO DE GRADAS ➢ DOMOS ➢TRAGALUCES ENTRAMADO DE PISOS ABERTURAS

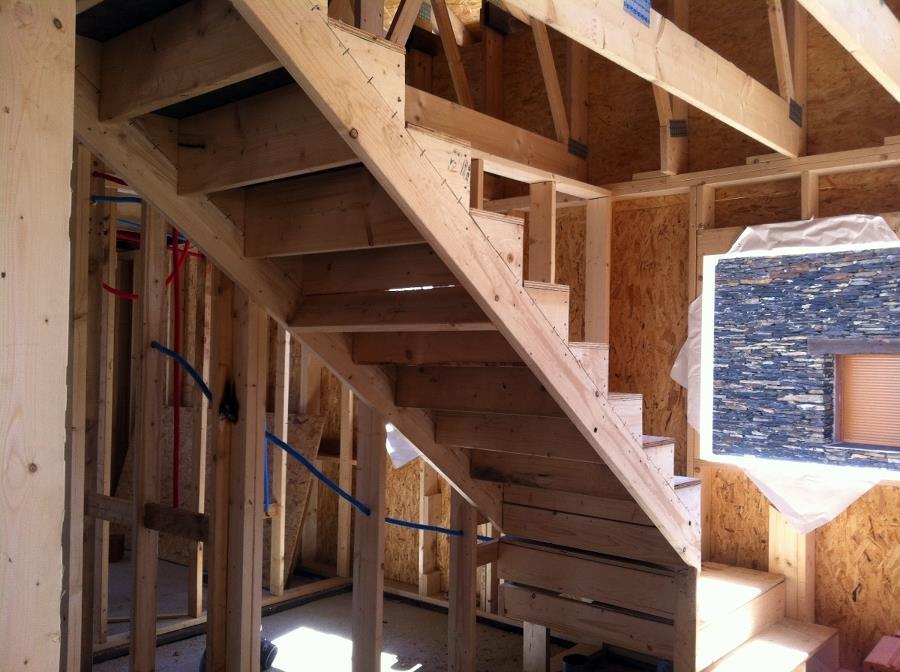

ENTRAMADO DE PISOS ABERTURAS GRADAS
ENTRAMADO DE PISOS ABERTURAS DOMOS / TRAGALUCES
ENTRAMADO DE PISOS VIGASVIGUETAS PILOTE (TRATADO)VIGAS Y VIGUETAS
ENTRAMADO DE PISOS VIGAS Y VIGUETAS
FORRO ESTRUCTURAL DE ENTRAMADO DE PISO CON PLANCHAS DE PLYWOOD 4’ X 8’ “TRASLAPADO” ENTRAMADO DE PISOS FORRO
ENTRAMADO DE PISOS PLANCHA PERPENDICULAR A VIGUETAS
ENTRAMADO DE PISOS SEPARACIÓN DE VIGUETAS @ 24” (2’) LA PLANCHA DEL SUBPISO TENDRÁ UN ESPESOR DE 3/4” SEPARACIÓN DE VIGUETAS @ 16” (+/-1.5’) LA PLANCHA DEL SUBPISO TENDRÁ UN ESPESOR DE 5/8” TRASLAPEVIGUETASDE SEPARACIÓN DE VIGUETAS
ENTRAMADO DE PISOS PLANTA DE EJES PRINCIPALES Y SECUNDARIOS
ENTRAMADO DE PISOS DISPOSICIÓN DE ZAPATAS, VIGAS Y PILOTES
ENTRAMADO DE PISOS DISPOSICIÓN DE VIGUETAS
ENTRAMADO DE PISOS DISPOSICIÓN DE RIGIDIZANTES O CADENETAS ESTRUCTURALES
COLOCADO “PERPENDICULAR” A LAS VIGUETAS ENTRAMADO DE PISOS DISPOSICIÓN DEL FORRO DE PLYWOOD
ENTRAMADO DE PISOS COMPONENENTES DEL ENTRAMADO
ENTRAMADO DE PISOS
ENTRAMADO DE PISOS CABECERO VIGUETA PLANCHA PLYWOOD INFERIORSOLERA VIGAPILOTEANCLAJES
ENTRAMADO DE PISOS COMPONENENTES DEL ENTRAMADO
ENTRAMADO DE PISOS

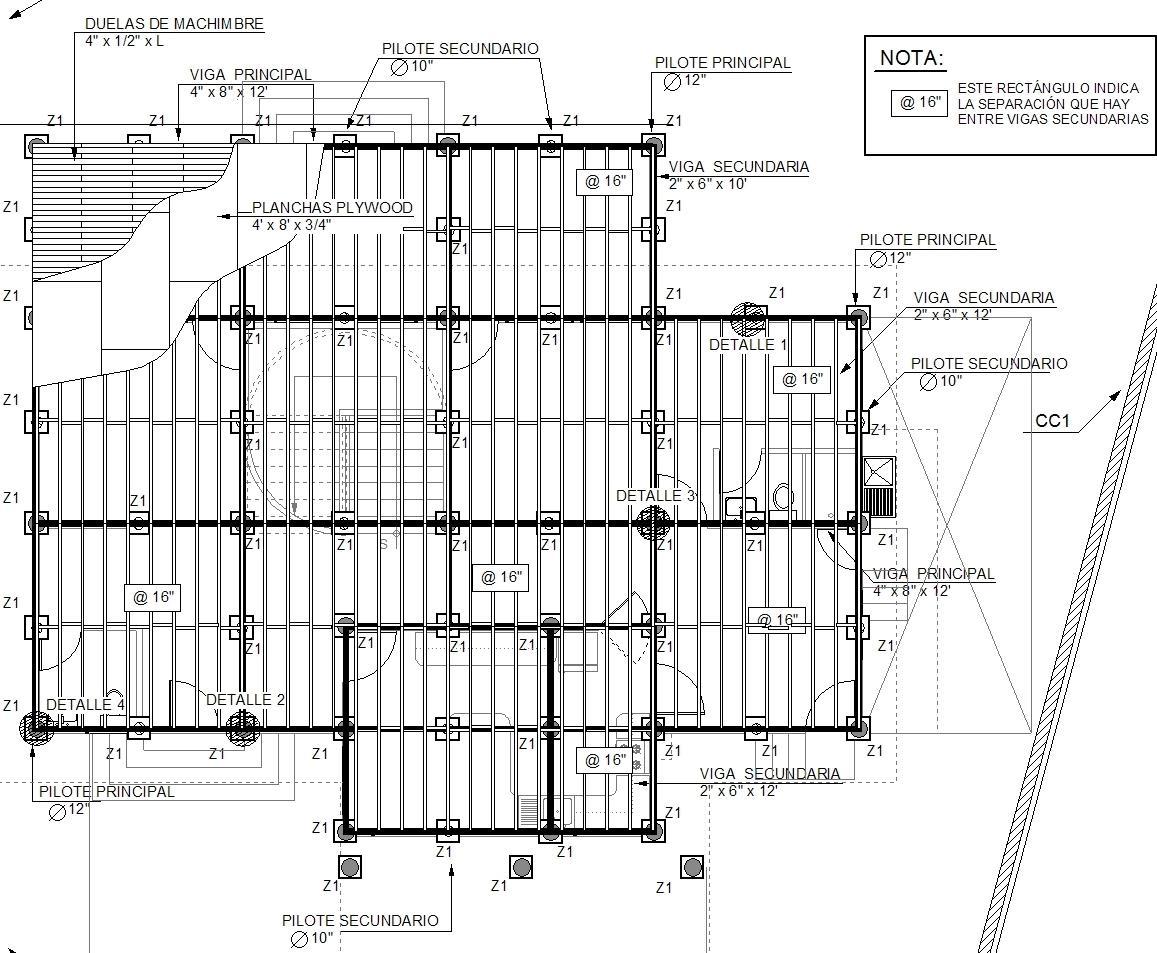

PLANOS ENTRAMADO DE PISOS
PLANOS ENTRAMADO DE PISOS
ENTRAMADO DE PISOS PLANOS
ENTRAMADO DE PISOS DETALLES
ENTRAMADO DE PISOS CONECTORES
ANCLAJE DE VIGAS PRINCIPALES ENTRAMADO DE PISOS CONECTORES
UNIÓN DE VIGAS UNIÓN A TOPE VIGAS PRINCIPALES UNIÓN EN TEE VIGA PRINCIPAL Y VIGUETA UNIÓN EN TEE VIGAS PRINCIPALES UNIÓN EN CRUZ VIGAS PRINCIPALES UNIÓN EN L VIGAS PRINCIPALES ENTRAMADO DE PISOS DETALLES EN ISOMÉTRICA
DETALLE DE ANCLAJES ANCLAJE VIGUETAS ANCLAJE VIGAS ANGULAR METÁLICO 2”X4”X6”X3/16” 2 PERNOS Ø5/8”X5” PLATINA “U” METÁLICA 4”X7”X10”X3/16” 4 PERNOS Ø5/8”X5” PERNO Ø 5/8”X12” ENTRAMADO DE PISOS CONECTORES

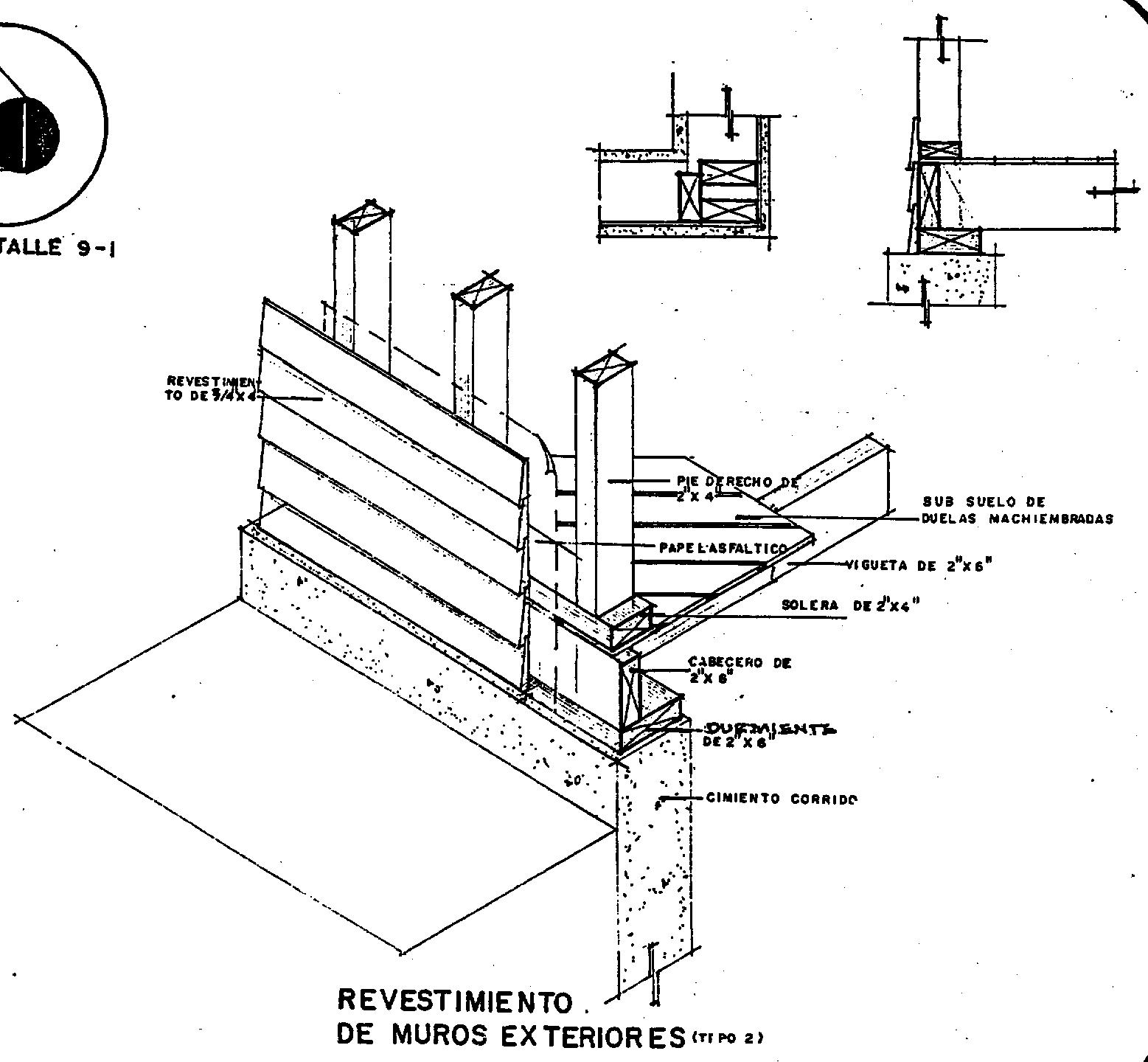

ENTRAMADO DE PISOS ANCLAJE DE MUROS
ENTRAMADO DE PISOS MÍNIMO0.60 ANCLAJE DE MUROS
CÓMO HACER PISOS DE MADERA https://youtu.be/XbRhfehRTo8
CONSTRUCCIÓN VIGAS Y PISOS https://youtu.be/FVbbs8VOOTg
