HEC060-03 HEC080-03 HEC100-03, HEC120-03 HEC150-03

REF

HEC060-03 / HEC080-03

HEC100-03 / HEC120-03

HEC150-03

Brazo neumático Cierre lento Capacidad de carga Según altura y peso de la puerta

Material Acero galvanizado / Plástico Acabado superficial Montaje

Pintura electrostática Para atornillar

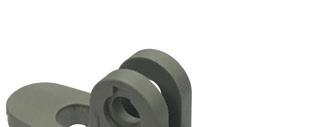

Suministro: 1 brazo 2 platinas 5 tornillos

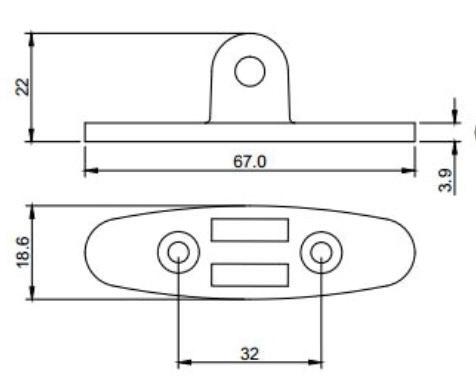

Enganche de costado

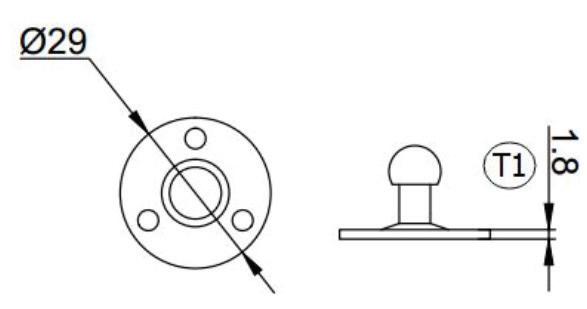

Enganche de Puerta de Madera

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

de elaboración Fecha de revisión 16 01 23

Brazos Fecha

Referencia Presión

60 N 80 N HEC080-03 100 N HEC100-03

120 N HEC150-03 150 N

HEC060-03

HEC120-03

REF

HEC060-03 / HEC080-03

HEC100-03 / HEC120-03

HEC150-03

Tabla especificaciones Máximo peso de la puerta (Kg) en aplicación de 90°

*Este brazo solo se puede montar en aplicaciones de 90°

*Las tablas de pesos aplican para un brazo, si se montan dos brazos se duplican los valores. *Desde un ancho de puerta de 600 mm usar dos brazos.

Instrucciones de instalación

(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

Brazos Fecha de elaboración Fecha de revisión 16 01 23

90° Fuerza del brazo (N) 330 400 500 600 60 1,7 1,2 1,0 0,8 80 2,2 1,7 1,3 1,1 100 2,8 2,0 1,7 1,4 120 3,3 2,5 1,9 1,7 150 3,8 3,0 2,1 1,9

Altura de la puerta (mm)
