Systemy dachów zielonych

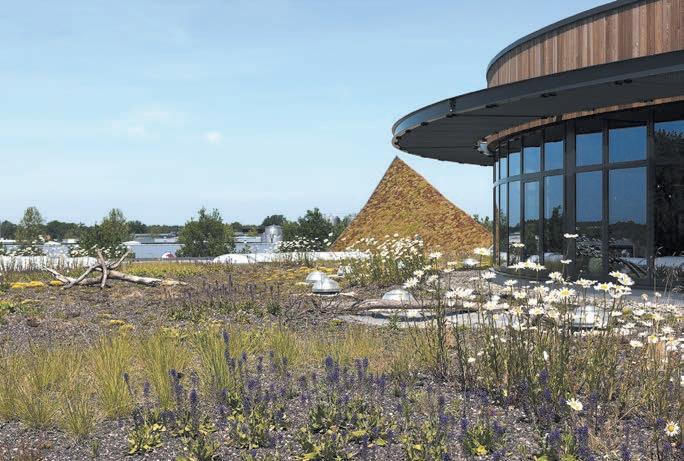

Opis produktu: układy cienkowarstwowe, przyjmując w założeniach odpowiednio niskie obciążenia i naturalną zieleń niewymagającą dodatkowego nawadniania, stanowią formę zazielenienia korzystną cenowo i niewymagającą specjalnej pielęgnacji. Zazielenienia ekstensywne nie są przeznaczone do stałego użytkowania. Z reguły tylko w celach kontroli i konserwacji. Wymagające zazielenienie o zdolności gromadzenia wody powyżej 10 litrów na metr kwadratowy.
Advertisement
Elementy systemu:
1. Zazielenienie – sadzonki bylin, mieszanka nasion. 2. Warstwa wegetacyjna – substrat ekstensywny BauderGREEN Pflanzerde do dachów ekstensywnych (grubość warstwy od 80 mm). 3. Warstwa filtracyjna – włóknina filtracyjna – włóknina BauderGREEN FV 125. 4. Warstwa odsączająca i gromadząca wodę BauderGREEN DSE20/1. 5. Warstwa zabezpieczająca BauderGREEN FSM 600. 6. Membrana dachowa – Thermoplan T15. 7. Termoizolacja BauderPIR FA. 8. Paroizolacja – BauderTEC DBR.
Zobacz więcej
4 3 1
2
5
6
7
8

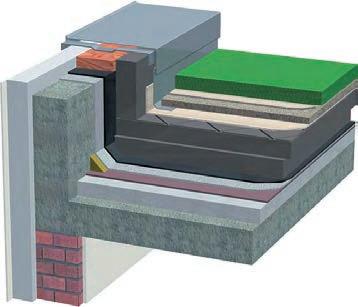

Opis systemu: zazielenienia intensywne, przy odpowiednich założeniach technicznych budowy i zieleni, pozwalają na ukształtowanie i użytkowanie jak wolne tereny. Przy odpowiedniej grubości warstwy wegetacyjnej mogą być posadzone na dachu nawet drzewa. Wykonanie i utrzymanie zazielenienia intensywnego jest również intensywne. Zazielenienia intensywne stawiają wysokie wymagania statyczne i muszą być regularnie pielęgnowane. Również trawa, z uwagi na wysokie wymagania pod względem zaopatrzenia w wodę i składniki odżywcze, stanowi formę zazielenienia intensywnego.
Elementy systemu:
1. Zazielenienie – roślinność do zazielenienia intensywnego. 2. Warstwa wegetacyjna – substrat intensywny BauderGREEN Pflanzerde do dachów intensywnych (grubość warstwy od 200 mm). 3. Warstwa filtracyjna BauderGREEN FV 125. 4. Warstwa odsączająca i gromadząca wodę BauderGREEN DSE 40. 5. Warstwa zabezpieczająca BauderGREEN FSM 600. 6. Warstwa rozdzielcza i ślizgowa PE 02. 7. Warstwa przeciwkorzenna BauderPLANT E. 8. Papa paroizolacyjna TEC KSA DUO. 9. Termoizolacja – BauderPIR FA. 10. Paroizolacja BauderTHERM DS2.
1
2
3
4
5
6
7
8
9
10
Zobacz więcej
ROZWIĄZANIE SYSTEMOWE DACH EKSTENSYWNY PLUS
DACH EKSTENSYWNY PLUS to dach zielony o zwiększonej retencji wodnej z jednoczesnym obniżeniem wagi systemu. Wykorzystywany w tym celu jest dodatek retencyjny z wełny mineralnej dla zielonych dachów. Pomimo niewielkiej wagi wełna mineralna może wchłonąć bardzo dużą ilość wody i utrzymać ją na stałe. W ten sposób zapewnia wysoki poziom retencji i bioróżnorodności zielonego dachu, nawet w długich okresach upałów i suszy.
Dane techniczne:
ciężar: od 85 kg/m2 , wysokość warstw: od 9 cm, gromadzenie wody: około 40 l/m2 .
OPTIGRUEN – rozwiązanie systemowe DACH EKSTENSYWNY PLUS:
1. Mata rozchodnikowa S/Coc Optigruen. 2. Mata retencyjna z wełny mineralnej
Urbanscape Green Roll 40. 3. Włóknina filtracyjna FIL105 Optigruen. 4. Mata retencyjno-drenażowa FKD25. 5. Włóknina chłonno-ochronna RMS300
Optigruen. 6. Hydroizolacja przeciwkorzenna.
ROZWIĄZANIE SYSTEMOWE DACH SOLARNY FKD
Dach zielony biosolarny to zielony dach zintegrowany z systemem do montażu paneli fotowoltaicznych. Rozwiązanie DACH SOLARNY FKD to system do montażu instalacji fotowoltaicznej, który jest zabezpieczony, unieruchomiony i chroniony przed zasysaniem wiatru przez konstrukcję zielonego dachu. Do montażu systemu nie jest konieczna ingerencja w powierzchnię dachu oraz hydroizolację. Dane techniczne: ciężar: od 110 kg/m2, wysokość warstw: od 8 cm, gromadzenie wody: około 25 l/m2 .
OPTIGRUEN – rozwiązanie systemowe DACH SOLARNY FKD:
1. Panel fotowoltaiczny. 2. Zaciski i łączniki modułowe. 3. Rama montażowa. 4. Mata rozchodnikowa S/Coc Optigruen. 5. Substrat ekstensywny typ E Optigruen. 6. Włóknina filtracyjna FIL105 Optigruen. 7. Mata retencyjno-drenażowa FKD25. 8. Włóknina chłonno-ochronna RMS500 Optigruen. 9. Hydroizolacja przeciwkorzenna.
TEL. 22 785 06 90, +48 513 539 053 WWW. STEINBACHER.PL ZAMOWIENIA@STEINBACHER.PL
STEINODUR® UKD HD/UKD LD
Opis produktu: termoizolacyjno–drenażowe, hydrofobizowane płyty z twardej pianki polistyrenowej do termoizolacji dachów płaskich w układzie odwróconym, dachów zielonych, tarasów, patio, parkingów oraz posadzek przemysłowych. Cechy charakterystyczne: płyty charakteryzują się bardzo wysoką wytrzymałością mechaniczną oraz niskim współczynnikiem przewodzenia ciepła (0,034 W/(m·K)). Promieniste rowki drenażowe nawet przy małych spadkach podłoża pozwalają na odprowadzanie pojawiającej się wody i wilgoci. Siatka małych rowków po drugiej stronie zapewnia dodatkową przestrzeń wentylacyjną.
Zobacz więcej
5 1
2
3
4
6
9 7
10 8 Elementy systemu:
1. Roślinność. 2. Warstwa wegetacyjna. 3. Warstwa filtrująca (geowłóknina). 4. Warstwa drenażowa. 5. Izolacja termiczna steinodur® UKD. 6. Warstwa filtrująca (geowłóknina). 7. Warstwa oddzielająca (geowłóknina). 8. Hydroizolacja. 9. Warstwa wyrównawcza (ze spadkiem). 10. Strop.
DO ŚCIĄGNIĘCIA bezpłatne e-booki
NOWE WYDANIA PORADNIKÓW
wejdź na
promocja
Zobacz więcej
OGRODY DACHOWE W SYSTEMIE TEGOLA
Opis produktu: w dużych aglomeracjach europejskich ogrody dachowe w znaczący sposób przyczyniają się do redukcji zanieczyszczeń i pyłów, retencji wody deszczowej czy obniżenia poziomu hałasu i temperatury otoczenia w upalne letnie dni. Prawidłowo zaprojektowane zielone tarasy są jednocześnie niezwykle trwałymi przegrodami budowlanymi – zapewniają dłuższą żywotność hydroizolacji dzięki ochronie przed uszkodzeniami mechanicznymi, promieniami UV czy dobowymi skokami temperatur. Cechy szczególne: obecnie za najbardziej przyjazną strukturę dachy zielonego pod względem prostoty wykonania i funkcjonowania uważa się system dachu odwróconego, składający się z następujących warstw: 1. Płyta nośna. Należy pamiętać, że ze względu na zagadnienia cieplno-wilgotnościowe, nie na każdej płycie stropodachowej można konstruować dach odwrócony. W naszych warunkach klimatycznych przyjmuje się, że masa takiej przegrody powinna wynosić nie mniej niż 250 kg/m2 lub posiadać opór cieplny co najmniej 0,15 (m2·K)/W, w przeciwnym przypadku może dochodzić do wykropleń pary wodnej na wewnętrznej powierzchni stropu. 2. Izolacja wodoszczelna. Bezpośrednio na zagruntowanym podłożu betonowym układamy papę podkładową odporną na procesy starzenia SAFETY PLUS EPP 3 mm, a następnie papę odporną na przerastanie korzeni SAFETY GARDEN 4 mm. Zastosowanie jako wierzchniej papy odpornej na przerastanie korzeniami jest bardzo istotne, gdyż żadna z warstw znajdująca się nad hydroizolacją nie chroni tejże izolacji w dostateczny sposób. 3. Termoizolacja. Od termoizolacji stosowanej we wszystkich odmianach dachów odwróconych wymaga się zamkniętej i szczelnej struktury. Przykładem takiego wyrobu są płyty z ekstrudowanego polistyrenu TEGOTHERM XPS, które, nie przyjmując wilgoci, nie ulegają degradacji pod jej wpływem. 4. Drenaż. Zamiast tradycyjnej warstwy żwirowej proponujemy stosowanie mat drenażowych QDrain. Najbardziej uniwersalną matą drenażową jest QDrain ZW 8 50 14F, charakteryzująca się bardzo dobrymi właściwościami hydraulicznymi, nawet przy nacisku 200 kPa, mimo że grubość geokompozytu wynosi jedynie 8 mm. Dużą odporność na naciski zapewnia mu rdzeń drenażowy, w którym splątane i zgrzane między sobą nitki elementarne ukształtowane są w „morskie fale”. Taki kształt jest optymalny dla przenoszenia nacisków. Rdzeń maty zespolony jest obustronnie z geowłókniną polipropylenową igłowaną z długich włókien o gramaturze 140 g/m2. Stosunkowo niska gramatura geowłókniny zapewnia jej bardzo dobrą przepuszczalność w kierunku prostopadłym, a wysoka jakość zastosowanych surowców zapewnia jej wystarczająco wysoką odporność na przebicie. Geowłókniny łączone są z rdzeniem za pomocą zgrzewania, ale w taki sposób, by obróbka termiczna nie naruszała struktury geowłóknin, a więc nie zmieniała jej parametrów. Taka bezinwazyjna dla geowłóknin metoda łączenia czyni z mat QDrain wyroby wyróżniające się na tle innych produktów dostępnych na rynku. 5. Warstwa retencyjna. Mimo że substrat roślinny ma bardzo dobre i w większości przypadków wystarczające właściwości retencyjne, w niektórych projektach wymagana jest dodatkowa warstwa kumulująca wodę. W takich przypadkach proponuje się stosowanie folii wytłaczanej Maxistud F o „kubełkach” wys. 2 cm, których zadaniem jest gromadzenie wody. Jednocześnie płaska powierzchnia membrany ma nacinane otwory do odprowadzenia nadmiaru wody. Ponieważ korzenie roślin nie mogą stać w wodzie, folię Maxistud odseparowujemy od warstw wegetacyjnych matą drenażową QDrain. Bezpośrednio na warstwę drenażową układamy warstwę wegetacyjną, której skład i grubość zależą od wymagań roślinności przewidzianej w ogrodzie dachowym.
1 2 3 4 5
