FOLLETO PREMIOS MOVICARGA 2017

SEGUNDOS PREMIOS DE ELEVACIÓN DE MOVICARGA

La revista MOVICARGA organiza los Segundos Premios de Elevación MOVICARGA 2017. Unos premios organizados para el sector de la elevación española, para vosotros, que sois los protagonistas de esta gran aventura.

Reunimos un año más a más de 220 empresarios, alquiladores de maquinaria y equipos de elevación, manutención y transporte.

Los premios incluyen maniobras con grúas y maniobras de transporte, así como productos de año en elevación y manutención.

El jurado para la parte de grúas y transporte está formado por expertos del sector que incluyen a los fabricantes así como a las principales Asociaciones del sector como ANAGRUAL y SEOPAN.

Este año el jurado de grúas ha estado formado por: David Ruiz (ANAGRUAL), Ricardo Cortés (SEOPAN), Pedro Puche (LIEBHERR), David Cano (LIEBHERR), Gustavo Cortina (TEREX DEMAG), Francisco de Borja (MANITOWOC), Francisco Andrés (ALKORA) y Alberto Quijano (ALE HEAVY LIFTING).

Los premios de producto en elevación los han decido los alquiladores votando, al final, son los que conocen las máquinas y son los auténticos expertos en trabajos en altura. Los premios se anunciarán durante la cena.

En España contamos con grandes profesionales y la calidad de los trabajos es espectacular. Gracias a todos por vuestras candidaturas.

Gracias a todos los sponsors que han sido los que realmente han hecho posible que se celebren estos premios.

SPONSOR ORO: Liebherr, Socage, Terex-Demag, Ap Aerial, Palfinger, Genie, Bronto-LKW Lift, Soos Maquinaria y Jofemesa.

SPONSOR PLATA: Hiab, IGS, Amco Machinery and Consulting, TVH, Maqel y Alkora EBS, Correduría de Seguros.

SPONSOR BRONCE: Manitou, JLG, Haulotte, Talleres Gruyma, RB Componentes, Grúas Romaní, Ritchie Bros, Implaser, Transgruas, Manitowoc y JCB.

PLATAFORMA DE BRAZO DE MENOS DE 20M

AIRO A12JE

(Distribuido por AP Aerial Platforms)

Brazo articulado eléctrico con una configuración de pluma que permite la colocación del equipo en posición casi vertical. Sobre un chasis de solo 1,20 m proporciona una altura de trabajo de 12,10 m y un alcance máximo de 7,5 m a una altura sobre obstáculos de 4,7 m. Además, incorpora un plumín rotatorio que permite movimientos verticales y horizontales cubriendo cualquier ángulo en semiesfera (+70º/-70º en vertical y 130º en horizontal).

La A12JE posibilita la realización de movimientos simultáneos sin comprometer la velocidad. También incorpora el sistema antivuelco lateral. La tracción funciona mediante motores eléctricos A/C

JLG X13

(Distribuido por JLG y Maqel)

X13J PLUS es una plataforma sobre orugas compacta, con un peso reducido para facilitar el transporte y el uso en áreas con límites en cuanto a peso autorizado. La altura de trabajo es de 13,3 metros, dispone de un alcance de trabajo de 6,6 metros y una capacidad de plataforma de 230 kilogramos con un giro continuo de 360°, con estabilizadores autonivelables. Incorpora un plumín estándar de 1,68 metros que sube y baja 89° grados para proporcionar un alcance y una capacidad de elevación global adicional.

PLATAFORMA DE BRAZO DE MENOS DE 20M

HAULOTTE HA 12CJ

(Distribuido por Haulotte Ibérica)

Plataforma articulada eléctrica de 12 m de altura de trabajo y 7 m de alcance lateral. Ofrece excelente maniobrabilidad en zonas estrechas. Tiene una gran autonomía de trabajo y un radio de giro estrecho. No tiene al alcance trasero.

El Jib gira a 90º izq/dcha. Gira sobre su propio eje sin salirse del radio de la plataforma y es capaz de atravesar puertas estándar en altura replegada (1,20m de ancho). Se puede utilizar tanto en exterior como en interior.

PLATAFORMA DE BRAZO DE MÁS DE 20M

GENIE SX 135 XC™

(Distribuido por Genie Ibérica)

El primer modelo telescópico de la nueva gama «Xtra Capacity» de Genie, la SX-135XC. La plataforma telescópica autopropulsada Genie SX-135 XC presenta un impresionante alcance de 27 m y una capacidad de carga dual de 300 kg/ 454 kg en todo su rango de trabajo. Combinando una altura de trabajo de 43,15 m con 3 m más de alcance horizontal y 32% más de capacidad en todo el rango de trabajo que unidades similares en su categoría, la SX-135 XC también presenta un Jib Extend™ que se extiende de 5,48 m a 9,14 m y una base compacta de 3,94

HAULOTTE HA 26RTJPRO

(Distribuido por Haulotte Ibérica)

Nueva plataforma articulada de 26 m, con un gran retorno de la inversión para las compañías de alquiler. Ofrece máxima productividad y fácil mantenimiento. Conectores telemáticos universales adaptables a cualquier dispositivo y sistema Stop emisiones. Incluye el sistema de seguridad en carga Activ’Lighting y el sistema de diagnóstico a bordo Activ’Screen. No tiene limitación de alcance horizontal y ofrece una capacidad de carga dual 250-350kg.

PLATAFORMA DE BRAZO DE MÁS DE 20M

JLG 1500 AJP

(Distribuido por JLG y Maqel)

La 1500AJP es la plataforma elevadora articulada más alta y con mayor alcance del mundo, con una área de trabajo superior a 74.000 metros cúbicos de espacio alcanzable. La altura de articulación es de 18,3 metros, dispone de un alcance de trabajo de 23,5 metros, una altura de trabajo de 48,15 m, y una capacidad de plataforma de 450 kilogramos sin restricciones y de 270 kilogramos de forma limitada. La máquina también incorpora un plumín estándar de 2,4 metros que sube y baja 135 grados para proporcionar un alcance y una capacidad adicionales. La función Quick StickTM permite llegar a la altura máxima en tan sólo 2 minutos y 15 segundos y volver al suelo a la misma velocidad.

PLATAFORMAS SOBRE TIJERA

HAULOTTE OPTIMUM 8

(Distribuido por Haulotte Ibérica)

Plataforma de tijera de 8 m simple, robusta y fiable. Es un modelo polivalente, ágil y rápido. Con fácil acceso a todos los componentes (fácil mantenimiento).

Ha sido dado un tratamiento especial de todos los componentes para otorgar una mayor durabilidad. Incorpora dispositivo anti-basculante facilitando la carga en camiones. Con motor AC, sistema de diagnóstico a bordo Activ’Screen, mejor velocidad de translación (5km/h). Trabaja tanto en interior como en exterior y contrapeso inteligente en la parte trasera del chasis.

SNORKEL S3226E

(Distribuido por IGS)

Plataforma de tijera eléctrica autopropulsada compacta y resistente, con altura máxima de la plataforma es de 8 metros, y la altura máxima de trabajo es de 10 metros. Incorpora plataforma extensible para alcance horizontal extra y ligera para suelos con restricciones de peso. Ofrece una carga máxima de 250 Kg. Sistema de tracción con 2 motores hidráulicos delanteros, con analizador incorporado y barandillas replegables.

JLG 4045 (Distribuido por JLG y Maqel)

Tijera de altura de trabajo de 14 m de dimensiones compactas y precisa capacidad de posicionamiento tanto en traslación como en elevación. Con controles proporcionales, indicador de estado de la batería. Con un ancho de máquina de 1 metro con 14 centímetros, el más estrecho de entre los productos de su tamaño. El 4045R es el primer elevador de tijera eléctrica de JLG® con cavidades para carretillas elevadoras. El nuevo JLG 4045R es uno de los pocos elevadores de tijera de su categoría con clasificación para interiores y exteriores. Los operadores pueden conducir la máquina a la altura completa en interiores y altura limitada en exteriores para una mayor versatilidad.

PLATAFORMAS

REMOLCABLES O SOBRE ORUGAS

HINOWA LIGHTLIFT 13.70 PERFORMANCE IIIS

(Distribuido por AP Aerial Platforms) Plataforma sobre orugas con una altura de trabajo de 13,30 metros. Combinan ligereza y sencillez. La característica más destacada de la gama “Performance” es su innovador sistema de aproximación al recorrido de la fachada sin apenas maniobra. En este caso se trata de un brazo articulado con una sección telescópica en el último tramo, coronado con un plumín de alcance que facilita la precisión del acceso. Proporciona 13,30 m. de altura máxima de trabajo y 7,08 m. de alcance horizontal con 230 Kg. de capacidad sin restricciones. La altura de la articulación superior ofrece la posibilidad de superar obStáculos de hasta 5 m.

NIFTYLIFT SD210 4X4X4

(Distribuido por Plataformas Daryat)

Con una altura de trabajo de 21,3 m, un alcance lateral de 12,8 m, pendiente superable de 45%, un peso de 3.950 kg. Incorpora 4 ruedas direccionables y cesta de trabajo autoextingible y sistema antiatrapamiento. Una combinación perfecta entre una plataforma remolcable y una autopropulsada. Con suspensión totalmente independiente y accionamiento 4x4, puede afrontar una amplia variedad de entornos de trabajo y seguir ofreciendo el mismo alcance superior de una plataforma autopropulsada con mayor peso.

PLATAFORMAS

REMOLCABLES O SOBRE ORUGAS

OMME 3700 RBDJ

(Distribuido por Afron)

Una máquina ligera, versátil, compacta, transportable, bienergía y adaptable a gran cantidad de terrenos inestables de 37 m de altura de trabajo y 14 m de alcance horizontal. Tiene una altura replegada de 7,23 m. Tiene una capacidad de carga de 250 kg y un peso del equipo de sólo 5500 kg. Es una máquina bienergética.

Un equipo de gran altura con unas dimensiones y una ligereza que le permite realizar trabajos a 37 metros en la que otros equipos autopropulsados no tienen cabida por peso ni por dimensiones. Contiene doble pack de baterías. Con estabilizadores ajustables que la permiten mantenerse en terrenos inestables.

PLATFORM BASKET SPIDER 18.90 PRO

(Distribuido por Afron)

Con una altura máxima de trabajo de 17,60 m y un alcance lateral 9,20 m. Con un giro de torreta de 360º y giro de cesta de 70+70º. La longitud con cesta son 5 m, con pendiente superable de 29%. Ofrece un mayor alcance con plumín adicional – JIB. Conectores en plataforma para agua, aire y electricidad 110/230Vca, estándar. Con conectores en plataforma para agua, aire y electricidad 110/230Vca, estándar y con control de alcance lateral automático y proporcional. El sistema de seguridad permite alcanzar la altura máxima con 200 kg de peso, sin restricciones. La plataforma es desmontable e intercambiable y las orugas retráctiles, sin dispositivos hidráulicos.

PLATAFORMA SOBRE CAMIÓN DE MENOS DE 25M

CTE ZED 15.2

(Distribuido por CTE)

Plataformas sobre pick-up con brazos de acero Strenx SSAB, rediseñados para garantizar un rendimiento máximo en condiciones de total seguridad. CTE ZED 15.2 sobre pickup alcanza 14,7 m de altura de trabajo, 6,3 m de alcance máximo y 230 kg de capacidad (2 operadores con equipo de trabajo), y cuenta con unos dispositivos de estabilización de dimensiones reducidas (H+H anchura máx. 2755 cm) y con un peso total de 3 ton. Dispone de un sistema de estabilización en H con salida de la viga y, en consecuencia, del estabilizador, en un único movimiento.

OIL&STEEL SCORPION 2313

(Distribuido por IGS)

Plataforma sobre camión telescópica de 23 m de altura de trabajo, y un extraordinario alcance horizontal de 13 metros con aumento de la carga máxima hasta 250 Kg. con 2 operarios. Los travesaños tanto delanteros como traseros extensibles hidráulicamente, tipo H. Cuenta con un único puesto de mando en la cesta, tanto de la parte aérea como de la estabilización y la nivelación automática del chasis durante las fases de estabilización. Se autonivela desde la cesta.

SOCAGE FORSTE 20D

(Distribuido

por Socage Ibérica)

Primera plataforma sobre camión predispuesta para facilitar la salida de la cesta en altura con altura de trabajo 19,50 m y alcance lateral de 9 m con capacidad de 300kg en la cesta en toda el área. El brazo doble articulado está hecho en perfiles de Docol Ssab. La estabilización es en recto, en H sin sobresalir del camión. Instalada en vehículo de 3500kg con peso final a de la instalación desde 3250 kg, dependiendo del vehículo soporte. Mandos electro hidráulicos y nueva cesta en aluminio que facilita la salida de la cesta en altura, 4 enganches para el cinturón de seguridad, doble salida y suelo perforado para mejor visibilidad.

PLATAFORMA SOBRE CAMIÓN DE MENOS DE 25M

PALFINGER P 200 A

(Distribuido por Palfinger Ibérica)

Única plataforma aérea articulada de 20 metros montada sobre vehículo de 2.500 mm entre ejes, lo que conlleva a ser la más compacta del mercado, especial para calles estrechas, con toma eléctrica 110/230 v en cesta y toma de aire/agua en cesta. Son los únicos en realizar este tipo de montaje en vehículos de 2.500 mm entre ejes. Doble acceso a la cesta: lateral desde el chasis a través de escalera para tal fin y trasero desde el suelo, con escalera incorporada. Una plataforma aérea muy completa en cuanto a accesorios se refiere, casi todos ellos vienen de serie.

ISOLI MPT 140

(Distribuido por Afron)

La MPT 140 es una plataforma sobre pickup de Isoli con una altura máxima de 14,35 m y un radio de trabajo útil de 7 m en la versión de dos plazas. La carga útil son 200 Kg y puede ser instalado en vehículos rígidos de 3,5 t. La rotación de la torreta es de 370º. La estructura es de un solo pantógrafo, elevación telescópica de accionamiento hidráulico y el elemento final en dos secciones con extensión por medio de la doble acción de cilindro y pistón. Ofrece 250 Kg a una altura de trabajo de 14 m con un movimiento de brazo que permite 400º de giro continuo y unas reducidas dimensiones.

MULTITEL MS100

(Distribuido por Multitel)

El MS100 con pluma de aluminio está montado en un camión de 3,5 toneladas con una distancia entre ejes de 3,4 m. Las medidas de altura son de 5,98 m de largo por 1,9 m de ancho con una altura de 2,9 m. La cesta grande tiene una dimensión de 1,85 x 3,3 m, con una carga máxima de 400 kg (4 personas). La máquina puede ser operada mientras que se traslada con una carga de la cesta de 250Kg (2 personas) en una altura de trabajo de 6 m.

RUTHMANN ECOLINE RS 240

(Distribuido por Amco Machinery & Consulting)

El modelo de referencia en la gama “Low-Budget”: RUTHMANN

ECOLINE RS 240, con una altura de trabajo de 23,60 m, un alcance horizontal de 11,30 m y medidas compactas.

El peso máximo permitido es de 3.500 kg. Con 100 kg de carga de cesta se llegan a 11,4 m, con 200 kg, 9,1 y con 250 kg, 8,3 m alcance lateral. Los estabilizadores son sólidos apoyos hidráulicos en horizontal y vertical. Bajo solicitud se suministra la maquina equipada con el patentado sistema Easy-Stablizing-System.

PLATAFORMA SOBRE CAMIÓN DE GRAN ALTURA

BRONTO SKYLIFT S70XR

(Distribuido por Bronto Skylift OY / LKW

Lift Ibérica S.L.)

Plataforma sobre camión de 70 metros con medidas compactas de transporte. No se considera vehículo especial. Longitud de transporte de 11,97 m la cual permite el acceso a centros urbanos y autopistas. No requiere permisos de circulación especiales. Dispone de una grúa de elevación de 1300 kg para elevar cargas de gran peso en combinación con los operarios en la cesta. Todos los equipos Bronto están equipados con dos cilindros de elevación para ofrecer mayor rigidez en alturas. Su sistema digital de conducción con pantalla TFT de color indica en tiempo real todos los funcionamientos. El plumín es extensible a través de dos tramos con otro plumín (sky-jib) añadido con un ángulo de 180º.

MULTITEL PAGLIERO MX 250

(Distribuido por Transgruas)

Plataforma sobre camión de 25,3 m sobre vehículo 3,5 tn. con un alcance horizontal de 12,20 m (con un operario), 9,20 m (con dos operarios). Ofrece una rotación de torreta de 400º y mandos electrohidráulicos proporcionales (en cesta y en la base), con nivelación hidráulica de la cesta. Incorpora un brazo telescópico (con extensión sincronizada) y brazo articulado. Está fabricada en aluminio y los estabilizadores son en “h” para dar máximo alcance horizontal con garantía total de estabilidad.

MANIPULADOR TELESCÓPICO

HAULOTTE HTL35-10

(Distribuido por Haulotte Ibérica)

Manipulador telescópico de 3500 kg de capacidad y altura máxima con horquillas de 10 m. Desarrollado para ofrecer precisión y flexibilidad, con control de movimientos proporcionales. La transmisión es hidrostática e incorpora pedal de avance.

Es un modelo compacto y versátil, con un radio de giro corto. Ofrece confort y ergonomía. Con una longitud de 5 m. Destaca por sus movimientos proporcionales y simultáneos en un solo joystick (Control Inteligente 4 en 1).

MANITOU MT 420

(Distribuido por Manitou Manutención

España)

Con una capacidad de elevación máx. 2000 kg, ofrece una altura de elevación máx. 4,30 m.

La MT 420 New Buggy es la más compacta de las telescópicas, con tan solo 1,49 m de ancho por 3,67 m de largo (en tablero) y 1.90 m de alto. La MT 420 New Buggy está equipada de 4 ruedas motrices y directrices para aptitudes todo terreno adaptadas y una gran manejabilidad. Incluye una transmisión hidrostática que permite flexibilidad de acercamiento y precisión en los movimientos, particularmente útiles en las obras pequeñas. Esta nueva MT utiliza la misma cabina que el modelo MT 625, reconocida por su confort y su sencillez. El salpicadero es intuitivo y los movimientos se realizan mediante el mando del JSM.

GRÚA HIDRÁULICA ARTICULADA

PALFINGER 165.002 TEC7

(Distribuido por Palfinger Ibérica)

Momento de elevación máximo (tonxmt) de 124.8 mt/1224.3 kNm con una capacidad máx. de elevación de 32.000kg / 313.9 kNm

Un máximo alcance hidráulico de 21.0 m y un máximo alcance hidráulico con fly-jib de 36.1 m.

La máxima altura de trabajo con fly-jib: 40.5 m. El ángulo de giro es continuo / Infinito.

Su par de giro es de 12.0mt / 117,8 kNm x 2 Motores de giro.

FASSI F2150RAL.2 XHE-DYNAMIC

(Distribuido por Transgruas)

Grúa de giro continuo sobre corona con doble motorreductor y doble circuito hidráulico. Momento máximo 160 tm / 1570 kNm y más alcance de hasta 41,30 m con jib.

Con 2 bielas y sistema PROLINK, que permite aumentar el ángulo de trabajo sobre la línea horizontal de 10 a 15º, garantizando también en esa configuración las prestaciones de placa. También disponible en el jib, con un incremento del ángulo de trabajo del jib por encima de la línea horizontal de 10 a 20º.

GRÚA HIDRÁULICA ARTICULADA

HIAB X-HIPRO 558EP-5

(Distribuido por Hiab)

Capacidad de elevación, máx. (ADC): 487 kNm y un alcance de grúa con extensiones hidráulicas de 14,5 m.

La relación de alcance-capacidad de elevación, con extensiones hidráulicas es de 4,6 / 10.800.

El ángulo de giro es continuo y la altura en posición plegada es de 2500 mm. HIAB HiPro mantiene el control con precisión milimétrica. Manejado por palanca o joystick, tiene un inteligente sistema integrado, para el manejo excepcionalmente preciso de la carga. Además de incremento de capacidad mediante el Control Automático de Velocidad (ASC), HIAB HiPro cuenta con la distribución automática de caudal (PFD) para un funcionamiento más suave.

PFD previene las repentinas e imprevisibles aceleraciones de la carga.

MANIOBRAS CON MINIGRÚAS

AFRON

Maeda MC104 en nueva sede de Banco Popular, para la Constructora San José y Dragados.

Colocación de losas de piedra de 200 kilos.

Equipo: Minigrúa MC140 de Maeda de 0.995t de capacidad más, radio máximo de 5,1 m. Altura máxima de 5,5 m, dimensiones reducidas y un peso de 1150 kg.

SALVADOR GRÚAS Y TRANSPORTES

Dos trabajos realizados con la mini grua Unic 506. La primera maniobra es un trabajo dentro de industria demontando tolvas donde el acceso es limitado y en la segunda maniobra es la instalación de vidrios con plumín y su ventosa de batería.

TRANSGRUMA

Fachada del hotel Plaza de España en Madrid.

Revestimiento de la fachada principal del hotel Plaza de España, en Madrid, con piedras talladas de 5 metros de longitud y 4,3 Ton. La maniobra consistía en elevar desde el suelo las piedras sujetas con eslingas y colocarlas ajustadas de forma vertical a la fachada principal del hotel. La minigrúa modelo MC60 con hasta 16 m de longitud de pluma.

MANIOBRAS CON GRÚAS MÓVILES DE MENOS DE 100 T

GRÚAS BASURTO

Maniobra descarga e izado de una prensa de 60 TN con dos grúas de 80 TN!

GRÚAS EL CANARIO

Elevación Casa madera en Fort Bravo Poblado del Oeste en Tabernas, Almería.

Desmonte y traslado para su restauración de la atracción más emblemática y antigua de Catalunya, la avioneta del parque de atracciones del Tibidabo. La maniobra se realizó con la Liebherr LTM 1095 con su equipo especial de balancines homologados. El peso de la avioneta era de 9 toneladas.

GRÚAS ELGASA

Carga y transporte de cilindros de secadero de 46 t con 3 grúas.

Equipo: una LIEBHERR LTM1100 y dos LIEBHERR LTM1030.

SALVADOR GRÚAS Y TRANSPORTES

Esta maniobra se realizó con su grúa móvil de 100 tn, Liebherr LTM 1095.

Maniobra: retirada del cilindro secador de las guías de apoyo y la carga en la góndola para su posterior retirada de las instalaciones. Movimiento y entrada limitados. Con la

grúa de 100 t que accede circulando con la pluma girada hacia atrás.

GRÚAS Y MONTAJES ODRA, S.L.U.

Cliente: HISPANAGAR, S.A., empresa dedicada a la manipulación de algas marinas para fabricación de productos alimenticios y de cosmética.

Equipo utilizado:

Tanquetas autopropulsadas de baja altura, 250 mm, con giros de 360º, alimentación corriente trifásica, con cilindro hidraúlico de elevación de carga para adaptarse a carros o bastidores.

• Varios gatos hidráulicos específicos 25 Tn

– 20 Tn – 15 Tn – 10 Tn.

• Placas de chapa para cubrir toda la superficie del suelo de 6 m x 2,50 x 20 m

• 1 Autogrúa TEREX DEMAG CITY AC55 para traslado y movimiento de cargas.

• 1 Autogrúa TEREX PPM 900 – 80 Tn para movimiento de cargas.

• 1 Autogrúa TEREX DEMAG CITY AC25 para desmontaje de accesorios perimetrales de los equipos.

• 1 Camión de carga

TRANSGRUMA

Equipos: Grúa Telescópica 80 TM: Plumín manual: Extensión manual con plumín de celosía de 17,6 metros lo que supone una longitud máxima de pluma de 67,6 metros (50+17,6).

Retirada de la sala de calderas de la fábrica, por medio de Tanquetas Autopropulsadas de baja altura, de un economizador de calor para la recuperación de energía y posterior colocación con grúas de una caldera de vapor.

Izado de depósito de gas, de 23.000 Kg y 15 metros de altura, realizando una maniobra con retenida mediante dos grúas telescópicas de 80 y 60 Tm y una plataforma HIAB homologada. El depósito llega a la zona cargado de forma horizontal en una transporte especial, hasta alcanzar el área donde será colocado. Ambas grúas sujetan el depósito por ambos extremos de forma simultánea.

Grúa telescópica 60TM con plumín manual: Extensión manual con plumín de celosía de 16 m. de longitud, lo que supone una longitud máxima de pluma de 56 m. Es abatible a 20º y 40º.

Plataforma elevadora HIAB. Plataforma elevadora de personal sobre camión, montada sobre cabeza tractora, con altura de trabajo de 32 m y máximo alcance lateral de 30 m.

MANIOBRAS CON GRÚAS MÓVILES DE MÁS DE 100 T

GRÚAS DONIZ

Montaje de virola de molino de cemento en maniobra en tandem.

Lugar: Vigo. Peso estimado 110 tons.

Equipo: LIEBHERR: LTM1350-6.1 y LTM12506.1

GRÚAS EL PORTILLO

Colocación de depósito de 12 toneladas, 17 metros de longitud y 4 de diámetro en Zaragoza.

Radio de trabajo de 15 metros con pluma de 63.4 y 44 tn de contrapesos.

Grúa utilizada: DEMAG AC 200.

GRÚAS ELGASA

Dragado de lodo con cuchara para conseguir óptima cota de calado en el atraque del buque, montaje de pasarelas y rampas de rodadura para acceso de bases eólicas desde el puerto al buque y montaje de cunas en el buque para óptima fijación de las bases eólicas para su transporte por mar.

Equipos: grúa Liebherr 1250-6.1, de 250 t de capacidad, con 97,5 t de contrapeso adicional y grúa Faun ATF130 G5, de 130 t de capacidad, con 42 t de contrapeso adicional.

EUROGRUES AFRIQUE

Descarga de vagones en Rabat.

En esta maniobra usaron dos gruas Liebherr LTM 1130 de 130 toneladas de capacidad para la descarga de los trenes de Alstom de alta velocidad para la nueva red entre Tánger y Casablanca, pesos aprox de 60 tn.

Equipo: Grúas LTM 1130 en Rabat (Marruecos) descarga de vagones.

nueva de 93tn en la misma ubicación. El trabajo se realizó cogiéndola y pasándola por encima de tuberías hasta maximo radio de trabajo de la grúa de 300tn y después

repartiendo el peso entre la 160tn hasta la colocacion del punto exacto.

TRANSGRUMA

Montaje de pórtico grúa en interior de nave industrial | 3 grúas telescópicas.

Descripción del trabajo: Trabajo simultáneo con 3 grúas telescópicas trabajando conlimitación de altura, en el interior de nave industrial. La maniobra ha consistido en el montaje de un pórtico grúa de 36 Tn de peso. Para ello se han usado 3 grúas telescópicas; una principal de 350 TM, y 2 auxiliares, una grúa telescópica de 80 TM y una grúa telescópica modelo CITY de 40 TM.

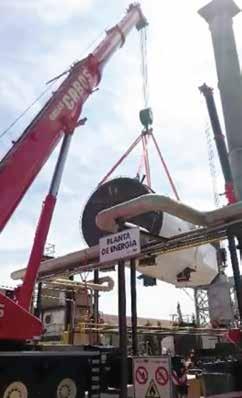

GRUTANS CABOS

Maniobra de trabajos de sustitución de caldera de 93 tn con grúa LIEBHERR LTM13006.2 y grúa LIEBHERR LTM1160-5.1

La maniobra consistía en la retirada de la caldera vieja de 70tn y colocación de una

MANIOBRAS CON GRÚAS MÓVILES DE MÁS DE 400 T

GRÚAS AGUILAR

Montaje de equipos de refrigeración sobre el complejo Azca, Maniobra nocturna.

LIEBHERR: LTM1750 con Plumín Abatible en su máxima configuración. La Castellana, Madrid.

de telefonía de Marruecos en su nueva cede en Rabat (MarocTelecom), se usa una grúa Terex AC 700 con plumín abatible para llegar a montar la antena a 140 metros de altura.

Equipo: Grúa AC 700 en Rabat (Marruecos) montaje antena de 140 metros.

GRÚAS EL PORTILLO

Montaje de puente grúa de 70 Toneladas con espacio limitado. Radio máximo 32 metros.

Grúas a utilizar:

- Liebherr LTM 1500 con 135 toneladas de contrapeso y Superlift

EUROGRUES AFRIQUE

Montaje de aerogeneradores en obra de Montaje EOLICO Siemens en Tánger (Marruecos), concretamente hay dos grúas Liebherr LTM 1400 y Terex AC 250 suspendiendo una pala de 7 tn de peso abajo y recogida una grúa LTM 11200.

EUROGRUES AFRIQUE

Esta maniobra es para la principal empresa

- Liebherr LTM 1500 8.1 con 21 metros de plumín abatible y 135 toneladas de contrapeso.

Lugar: Zaragoza

MANIOBRAS ESPECIALES CON GRÚAS AUTOPROPULSADAS

GRÚAS BONET

Carga, arrime y colocación sobre soportes de la pluma de 225 toneladas, en la que intervienen las dos grúas Liebherr LTM-1500.8.1, dos camiones especiales de la marca Mando, y un Mercedes Arocs, el cual arrastra a los otros dos camiones con la pluma cargada.

La maniobra de izado de patas consiste en: La grúa Liebherr LTM-1500.8.1 con plumÍn abatible, levanta las patas de 60 toneladas, a la que la grúa Liebherr LTM 1160/2 les hace la retenida, y dos grúas de 100 toneladas se utilizan para la supervisión del izado y la correcta alineación.

EUROGRUES AFRIQUE

Grúa Liebherr LTM 1130, foto de Liebherr LG

1550 y fotos de una obra en Akoga (Guinea Ecuatorial) donde tienen actualmente 40 grúas desde 35 hasta 550 tn. En esta cementera han montado absolutamente toda la maquinaria durante tres años de trabajo.

GRÚAS LOZANO

Maniobra de izado y traslado para botadura del buque de nueva construcción AS ONE.

Buque de nueva construcción situado en la grada que hay que izar y desplazar hasta la línea de agua. El peso total del buque 120 Tm; la eslora total 25,00 m; eslora entre perpendiculares 22,85 m; manga 6,80 m y puntal de 3,15 m.

Equipo: Dos grúas ubicadas en el muelle, que trabajando simultáneamente realizaron el izado del buque y su desplazamiento lateral hasta dejarlo situado en el agua:

Grúa Demag AC 700 con 100 T de contrapeso / 35.5 m de pluma / radio 18 m

Capacidad: 95 T. Las eslingas de poliéster se colocaron en la cuaderna 10 (mamparo de popa).

Grúa Liebherr LTM 1250 con 72.5 T de contrapeso / 36.3 m de pluma / radio 16 m

Capacidad: 44.5 T. Las eslingas de poliéster se colocaron en la cuaderna 29 (mamparo de proa).

GRÚAS IBARRONDO

Montaje de prensa en la fábrica de FPK, Zamudio.

La maniobra consiste en introducir una prensa de 165tn por la cubierta de una fábrica. Las medidas de la prensa son: 10m de altura, 2m de profundidad y 4m de anchura.

Para realizarla se utilizan 3 grúas, una LTM 1500-8.1, otra Demag AC500-2 y una Demag AC700. Participan 16 personas del grupo Ibarrondo Elevación. Esta maniobra se compone de las siguientes 2 fases: Retenida de la prensa para ponerla de pie e Izado y montaje de la prensa en su ubicación final.

MANIOBRAS CON GRÚAS ARTICULADAS HIDRÁULICAS

GRÚAS HOMBRADOS

El trabajo es colocación de vinilos en Edifico Caixa Forum en Zaragoza, equipo MEWP para elevación de personas. Grúa HIAB 377 con JIB 75-4.

GRÚAS MANOLO

EQUIPO: Grúa hidráulica de brazo articulado y propulsión eléctrica PARFINGER PK17000.

Una prestigiosa fábrica de bebidas decidió construir una nueva cubierta del tejado dos metros por encima de la cubierta antigua, por lo que dicha cubierta quedo

debajo y había que desmontarla completa desde el interior y por debajo, por lo que conllevaba trabajar entre las máquinas de la cadena de producción.

Desmontaje de todas las correas así como las cerchas de hierro de 20m de largas y unos 800 kilos de peso. Fue necesario la extensión de los 17m de pluma y el cabestrante.

GRÚAS TOMÁS

Maniobra de montaje de techo de atomizador sin desmontar cubierta de Nave en Cabanes, (Castellón). Cliente: Equip-Ceram.

Grúa autopropulsada LIEBHERR LTM 130 y grúa articulada PALFINGER de 200 t.

Techo de atomizador de 15 toneladas y 15 m de diámetro.

Maniobra: Levantamiento y desplazamiento del techo atomizador a diferente nave.

El cambio a instalación a 28 m de altura. Traspaso del techo de la grúa autopropulsada a dos grúas articuladas. Elevación en posición oblicua. Encaje del techo en el atomizador.

GRÚAS SALVADOR

Maniobra en la tienda Apple de Barcelona (Paseo de Gracia).

El trabajo consiste en subir una mesa de un peso de 450 kg de un coste muy elevado desde la planta baja a primera planta.

Esta maniobra se realizó con tractora grúa PALFINGER 1500002 jib 170.

Esta maniobra se realizó con su ventosa especial de batería motorizada con todo tipo de movimientos, su robot especializado en montaje de vidrios y su tractora grúa PALFINGER PK 150002 jib 170 con pluma de 38 metros. Fue un trabajo muy complejo ya que todos sabemos la delicadeza de los vidrios.

GRÚAS SALVADOR

Esta maniobra se realizó con su tractora

grúa PALFINGER PK 1500002 jib 170. Consistía en meter la grúa dentro de un ventanal de una masía para la elevación y colocación de vigas de 500 kg.

GRÚAS VIROSQUE

Cambio de escaleras automáticas en la estación de metro Salt del L’Aigua en Valencia.

Equipos:

- Grúa PALFINGER PK 66.000

- Grúa PALFINGER PK 85.000

- Tanquetas

- Grúa sobre carriles de FGV manipulada por nuestro gruista.

DIFICULTAD: Trabajos nocturnos y cambio de grúa en el aire.

GRÚAS SALVADOR

Esta maniobra consistió en la instalación de un vidrio gigante de medidas 6 metros de alto x 3 metros de ancho y un grosor de 5 cm y con un peso de 1300 kg.

MANIOBRAS DE GRÚAS DE CADENAS DE MENOS DE 300 T

GEOCISA

Con dos modelos de grúa LIEBHERR HS 855 HD, equipadas con cuchara hidráulica en la obra de construcción de un de los pozos de un colector ubicado en Kirtling Street (Londres), mediante ejecución de muro pantalla de 86,2 m de profundidad y de diámetro 1.200 mm.

TERRATEST

Grúa Liebherr HS 8100 HD de Terratest en la obra es “Ampliación del Puerto de Aqaba (Jordania)”.

MANIOBRAS CON GRÚA SOBRE CADENAS DE MÁS DE 300 T

EUROGRUES AFRIQUE

Grúa Liebherr LR 1600W para montaje de aerogeneradores Siemens de 80 tn de peso a 80 metros de altura en el Sahara (Marruecos).

EUROGRUES AFRIQUE

Grúa LR1600 El Jadida (Marruecos).

en semiarco de 70 tn de peso la han diseñado ellos mismos con su departamento de ingeniería, donde se puede observar unas pequeñas botellas hidráulicas para el correcto posicionamiento de los arcos en su posición de montaje.

EUROGRUES AFRIQUE

Ouarzazate (Marruecos) grúas Liebherr LR1600 y LR1400.

Esta maniobra es para el cliente Acwa (Dubai), donde montaron los condensadores, turbinas, etc., en su obra de NOOR I situada en pleno desierto en la ciudad de OUARZAZATE (Marruecos). Para esta maniobra utilizaron dos grúas de cadenas Liebherr LR 1400 y LR 1600.

Aquí se está construyendo el complejo industrial solar más grande del mundo.

Maniobra en fábrica de Fosfato en la ciudad de El Jadida (Marruecos). Esta maniobra y las formas de coger la viga de hormigón

GRÚAS LEMAN

Izado del anillo de compresión del Estadio Wanda Metropolitano en Madrid.

Las maniobras consistieron en el pre-montaje a cota cero de los distintos módulos que completaban el anillo de compresión de la cubierta del nuevo estadio Wanda Metropolitano.

• En la segunda fase de ejecución, sobre la zona de la gradona principal, la complejidad de los izados se incrementaba considerablemente. La zona de implantación de las grúas más cercana se encontraba a una distancia superior a los 75m de radio de trabajo. Para su ejecución se diseñaron una serie de maniobras en tándem, utilizando una Liebherr LR 1400/2 y una Terex CC 2800-1. Las estrobadas se diseñaron módulo a módulo, con el fin de conseguir una contribución concreta para cada una de las máquinas, de tal manera que las fuerzas de izado fuesen compatibles con el equilibrio de cada una de las piezas.”

Con un peso total de 6.000 toneladas, se componía de 35 módulos principales, con longitudes de hasta 36 metros y un peso unitario de hasta 200 toneladas.

Para el izado de los diversos módulos se plantearon dos fases de ejecución diferenciadas:

• En una primera fase de ejecución, la zona superior, se realizó íntegramente con la intervención de una Liebherr LR 1400/2 en configuración SDB con 70 metros de pluma, con capacidad para elevar los mencionados módulos a un radio máximo de hasta 22 metros.

TRANSPORTE ESPECIAL

TRANSPORTES Y GRÚAS AGUADO

Transporte de transformador.

EQUIPOS UTILIZADOS

3 cabezas tractoras modelos: MAN 680

8X4, MAN 680 8X4, MERCEDES ACTROS SCHNABEL portatransformadores con 28 ejes GOLDHOFER

24 líneas autopropulsadas SCHEUERLE (SPMT) + 1 POWER PACK

CARGA A TRANSPORTAR

Transformador de 214 TN

Itinerario: Desde ZUMARRAGA (GUIPUZCOA) – GALINDO (BILBAO) (154Km)

Peso del conjunto: 425 TN

Longitud del conjunto máximo: 88 metros.

GRÚAS DONIZ - DIVISIÓN TRANSPORTE

Transporte especial de un barco “histó-

rico de Vigo” desde el puerto hasta una rotonda en el centro urbano de Vigo.

Transporte excepcional por dimensiones y peso, así como con una gran repercusión mediática y popular.

Lugar: Vigo. Peso estimado 210 tons. Dimensiones aprox. 28 x 5,5 x 7m

LIEBHERR: MAN TGA660 con lastre + MODULARES SCHEUERLE 17 LINEAS + MAN TGA660 con lastre para empuje.

GRÚAS DONIZ - DIVISIÓN TRANSPORTE

Transporte especial de un ancla de subción desde el taller de fabricación hasta el punto de carga en el puerto. Transporte excepcional por dimensiones y peso.

EQUIPO DE RIPADO:

Gatos hidráulicos ENERPAC DE 300 TN

2 grúas autopropulsadas de 100 TN

1 camión grúa

Coche taller

3 Coches de acompañamiento

12 Operarios

Lugar: Vigo. Peso estimado 120 tons.

LIEBHERR: MAN TGA660 con lastre + MODULARES SCHEUERLE 12 LINEAS

Puerto de Vigo, Galicia.
