Opstillingsvejledninger

Drymatic Boost Bar skal opstilles i henhold til følgende procedure:

1) Placér Drymatic Boost Bar enten stående fl adt eller i lodret position på gulvet med en luftblæser, der peger imod én af ristene. Der kan anvendes en blæser- til Boost Bar kopling (FGPH132) for at maksimere strømmen af luft igennem enheden. 2) Tilslut Drymatic væg- og gulvmåtter eller en Boost Bar adapter (4-port, 12-port, L-form) du måtte ønske at bruge. 3) Tænd luftblæseren og derefter Drymatic Boost Bar. 4) Nulstil målerne for kWh- og driftstimer, indstil din maksimale temperatur og tryk på Play.

1) Placering af Drymatic Boost Bar sammen med en luftblæser

Placér Drymatic Boost Bar i det område/rum, du ønsker at tørre, enten fl adt på gulvet eller lodret som vist på nedenstående billeder. Placér en luftblæser, så dens udgang passer til Boost Bar.

Bemærk - Luftblæserudgangen skal have ca. den samme størrelse som Drymatic Boost-indtaget og skal være placeret maks. 50cm væk fra risten. Idéelt set skal luftblæseren være placeret så tæt som muligt på Drymatic Boost-indtaget. Vi anbefaler, at luftblæseren som minimum kan levere 1100m³/t. Manglende overholdelse af disse krav kan bevirke, at maskinens udgangseffekt begrænses, eller at den potentielt afbryder elementerne helt, indtil luftstrømmen forbedres.

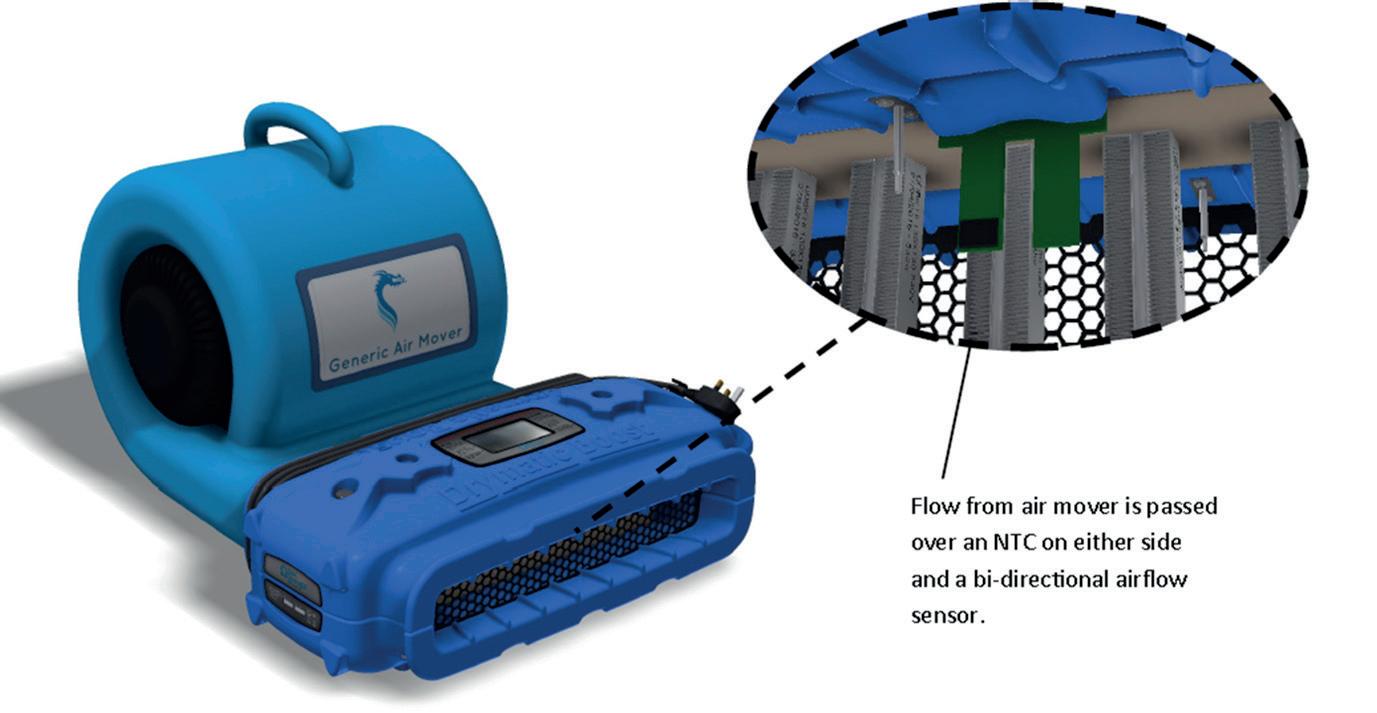

Luftstrøm fra blæser passerer henover en NTC på begge sider og over en tovejs luftstrømssensor.

Drymatic Boost Baren kræver en luftblæser, for at fungere. Maskinen har sensorer, der kan detektere airfl ow og temperatur for den indgående luft, og som styrer varmen i overensstemmelse hermed. Hvis der ikke detekteres noget airfl ow eller hvis luftblæseren fjernes, vil der blive vist en roterende grafi k på »Timetæller«-displayet for at angive dette. Når der tilføjes en luftblæser, vil maskinen analysere luftstrømmen i ca. et minut for at bekræfte, at luftstrømmen er stabil, forud for opvarmningen.

2.1) Tilslut Drymatic væg- og gulvsystem

Hvis du ønsker at udføre målrettet tørring på et område, kan du anvende Drymatic væg- og gulvmåtter (sælges separat). For at tilslutte en væg- og gulvmåtte skal du først anbringe velcro-adapteren omkring udtaget på Drymatic boost Baren med betjeningspanelet opad som vist og fremhævet på billederne nedenfor. Placér væg- og gulvmåtterne med hullerne nedad (logo på toppen) og åbn måtterne på det sted, hvor du ønsker at tilslutte din Drymatic Boost Bar. Placér måtten omkring Drymatic Boost Barens udtag som vist på billederne nedenfor, luk velcroen grundigt for at sikre, at der opretholdes en god tætning. Når luftblæseren tændes, oppustes måtterne. Der er mange måtter tilgængelige, og de kan forbindes med hinanden vha. Drymatic måttekoblinger - kontakt NAC Europe for yderligere information. Når måtterne er tilsluttet, skal maskinen indstilles til det relevante temperaturområde for det materiale, der tørres, se side 12.

2.2) Tilslutning af adaptere til Drymatic Boost Bar

Drymatic Boost Bar er designet til at arbejde sammen med en række adaptere, så du kan målrette den opvarmede luftstrøm til områder, som ellers kan være vanskelige at få adgang til såsom vægge med hulrum, under gulve, hængelofter, etageadskillelser, under køkkenskabe, loftsrum og alle andre områder som kan være vanskelige at tørre.

Boost Bar understøttes af følgende adaptere:

• 4-port-adapter (4 x Ø100mm slangetilslutninger)

Det giver dig mulighed for at splitte den opvarmede luftstrøm op i fi re separate kanaler. Du kan nu opvarme fi re separate områder på samme tid. Adapteren accepterer både PVC-slanger og rørposer.

• 12-port-adapter (12 x Ø38mm slangetilslutninger)

Dette giver dig mulighed for at splitte den opvarmede luftstrøm op i 12 separate kanaler. Du kan nu bruge disse udgange til at opvarme svært tilgængelige steder såsom væg- og lofthulrum, under køkkenskabe samt områder under gulve.

• L-formet-adapter (90°)

Dette giver dig mulighed for at vinkle luftstrømmen nedad til en krybekælder eller et område under gulvet. Alternativt kan adapteren drejes og luftstrømmen vinkles opad i den omgivende luft, hvilket holder den varme tørre luft væk fra følsomme gulvbelægninger m.v.

Rørposer kan fastgøres til udgangen på denne adapter og dermed føre den varme luftstrøm op til loftniveau, hvis det kræves.

Se opstillingsvejledninger på de følgende sider.

Opstillingsvejledning – 4-port-adapter (Ø100mm)

Drymatic Boost Bar 4-port-adapteren er designet til at splitte den opvarmede luftstrøm op i 4 separate kanaler; disse kan derefter omdirigeres til andre rum inden for en ejendom eller til separate tørrekamre eller hulrum m.v.

Trin 1) Tilslut adapter Tag adapteren og skub den ind på en af siderne på Drymatic Boost Bar. Adapteren vil placere sig imellem de formstøbte ribber i udgangen på Boost Bar.

Trin 2) Tilslut slanger eller rørposer 100mm-slanger Der kan enten tilsluttes 4 x slanger Ø100mm eller 4 x rørposer Ø100mm til adapterens udgange. Hvis du bruger slanger, skubbes enden af slangen over hver af de 4 porte, hvorefter den fastgøres med et spændebånd eller kabelholder. Hvis du bruger rørposer, skæres posen til den ønskede længde, og den ene ende fastgøres til adapteren. Den anden ende af posen føres ind i det område der skal tørres og fastgøres med tape.

100mm rørposer Alternativt kan rørposerne lukkes for enden af hver bane, og perforeres, så der skabes små stråler af varme luftstrømme langs rørposen. Disse rørposer kan derefter placeres op mod det nederste del af væg/skab for at fokusere varm tør luft direkte på det fugtige materiale, eller alternativt kan rørposerne placeres i et område under gulvet for at lede tør luft ind under gulvarealet.

Trin 3) Tilslutning af Boost Bar • Tænd for luftblæseren og derefter for Boost Bar. • Tryk på knappen 'Indstillinger' (Settings) og derefter på 'Nulstilling' (Reset) for at slette kWh og driftstimer fra den foregående opgave. • Indtast den ønskede maksimale afgangsstemperatur og strømgrænse (hvis relevant). • Tryk på det grønne ‘Kryds’-ikon for at acceptere ændringer. Maskinen vender tilbage til startskærmbilledet. • Tryk på det grønne ‘Play’-ikon for at starte Boost Bar. • Enheden vil nu begynde at opvarme luftstrømmen, der passerer igennem Boost Bar.

Opstillingsvejledning – 12-port-adapter (Ø38mm)

Drymatic Boost Bar 12-port-adapteren er designet til at splitte den opvarmede luftstrøm op i 12 separate kanaler; disse kan derefter omdirigeres til svært tilgængelige områder såsom under køkkenskabe, væg- og lofthulrum samt områder under gulvet m.v.

Trin 1) Tilslut adapter Tag adapteren og skub den ind på en af siderne på Drymatic Boost Bar. Adapteren vil placere sig imellem de formstøbte ribber i udgangen på Boost Bar.

Trin 2) Tilslut slanger eller rørposer Ø38mm-rør og plastmanchetter Hver port er Ø38mm, og vi anbefaler, at brugerne kun anvender tilbehør leveret af DBK til enheden. Adapteren leveres med et tilbehørssæt med manchetter i sort plast, Ø38mm plastslange. Propper (FGPH127) til at lukke enden på de enkelte rør kan tilkøbes, hvis det er nødvendigt. Tag en plastmanchet og tilslut den til enden af det sorte Ø38mm-rør. Plastmanchetten vil derefter blive skubbet hen over Ø38mm-udgangene på Boost Bar-adapteren, uden at det er nødvendigt med yderligere fastgørelse. Tilslut alle slanger til adapteren efter samme metode. Ved hjælp af en 44mm hulfræser borer du et hul i materialet, der skal tørres, som f.eks. bunden af et køkkenskab. Fastgør en sort plastmanchet for enden af Ø38mm-slangen og sæt den fast i hullet. Det anbefales at bore et ekstra hul/huller, så den varme, fugtige luft kan slippe ud af hulrummet.

38mm rørposer Enheden er designet til at acceptere rørposer, og disse kan fastgøres til enheden med kabelholdere eller anden passende form for fastgørelse. Rørposerne bør afkortes til den ønskede længde og enten fastgøres til det overdækkede kammer/område, som skal tørres, eller lukkes i enden og perforeres, så der kan slippe luft ud langs med rørposen.

Trin 3) Tilslutning af Boost Bar • Tænd for luftblæseren og derefter for Boost Bar. • Tryk på knappen 'Indstillinger' (Settings) og derefter på 'Nulstilling' (Reset) for at slette kWh og driftstimer fra det foregående opgave. • Indtast den ønskede maksimale udluftningstemperatur og strømgrænse (hvis relevant). • Tryk på det grønne ‘Flueben’-ikon for at acceptere ændringer. Maskinen vender tilbage til startskærmbilledet. • Tryk på det grønne ‘Play’-ikon for at starte Boost Bar. • Enheden vil nu begynde at opvarme luftstrømmen, der passerer igennem Boost Bar.

Opstillingsvejledning – L-formet-adapter (90°)

Drymatic Boost Bar L-formede adapter (90°) er designet til at omdirigere den opvarmede luftstrøm på to måder: 1. Opad - kan bruges til at opvarme luften i et rum eller et hulrum over loftet i kombination med rørposer. 2. Nedad - denne konfi guration bruges til opvarmning at et område under gulvet /en krybekælder.

Trin 1) Tilslut adapter Tag adapteren og skub den ind på en af siderne på Drymatic Boost Bar. Adapteren vil placere sig imellem de formstøbte ribber i udgangen på Boost Bar. Udgangen skal placeres i den ønskede retning af teknikeren.

Trin 2) Tilslut rørposer (valgfrit) Skær rørposerne til i den ønskede længde og fastgør dem til udgangen af den L-formede adapter (90°) med tape. Tag fat i enden af rørposen og før den ind i et tildækket kammer/område eller direkte ind på det hulrum, der skal behandles.

Trin 3) Tilslutning af Boost Bar • Tænd for luftblæseren og derefter for Boost Bar. • Tryk på knappen 'Indstillinger' (Settings) og derefter på 'Nulstilling' (Reset) for at slette kWh og driftstimer fra den foregående opgave. • Indtast den ønskede maksimale afgangsstemperatur og strømgrænse (hvis relevant). • Tryk på det grønne ‘Kryds’-ikon for at acceptere ændringer. Maskinen vender tilbage til startskærmbilledet. • Tryk på det grønne ‘Play’-ikon for at starte Boost Bar. • Enheden vil nu begynde at opvarme luftstrømmen, der passerer igennem Boost Bar.

Bemærk:

Når du bruger rørposer der er lukket i enderne, skabes der et tryk i posen og dette vil medføre et øget modtryk i Boost Baren. I denne situation vil Boost Baren nedskalere varmeapparatets effekt og ikke længere levere maksimal effekt.

Temperaturen på den udgående luft fra Boost Bar er begrænset til 50°C. Det anbefales, at rørposerne er beregnet til temperaturer højere end 60°C.

3) Tilslutning af maskinerne

Tilslut luftblæseren og Drymatic Boost Baren til en passende klassifi ceret stikdåse. Tænd først for luftblæseren, og brug derefter den røde strømafbryder ved siden af ledningen til at tænde for Drymatic Boost Bar. Det er en god vane at tænde for luftblæseren først, men det er ikke afgørende.

4) Indstil den ønskede temperatur og start maskinen

Hovedskærmbilledet på Drymatic Boost's kontrolpanel kan anvendes til at betjene maskinen (Start/Stop), se de aktuelle driftsforhold og grafi ske data. Ved et klik på indstillingsknappen nederst til højre i displayet har brugeren mulighed for at indstille den maksimale temperaturgrænse, den maksimale strømgrænse, ændre sproget og nulstille enheden til næste opgave:

Maskinstatus indikerer: Machine Running / Maskine kører Machine Stopped / Maskine stoppet Aktuelt strømforbrug

NTC-udlæsninger for Luft ind og Luft ud. Maskine skal spore luftstrømmens retning (varmeste NTC)

Visning af enheder (°C el. °F) Hovedskærmbillede: Luftstrøm-indikator, særskilt ikon for ingen luftstrøm

Effektniveau varmeapparat (et pr. relæ)

Antal driftstimer og udlæsninger af kWh. Værdier gemmes også under strømsvigt

Stop maskine Lås maskine

Start Gå til grafi sk Gå til indstillingsmaskine skærmbillede skærmbillede

Drymatic Boost Bar har fem knapper langs bunden af skærmen: Play, Stop, Grafi sk data, Pinkode og Indstillinger. Den øverste bjælke viser maskinens status. I enhver situation, hvor maskinen er stoppet, vil Play-knappen genstarte den fra hvor, den kom til. Samtidigt vil Stop-knappen sætte maskinen i venteposition, uden det er nødvendigt at lukke den ned. For rigtigt at forstå, hvordan nulstillingsknappen fungerer, se afsnittet ’Om hukommelse’ side 14. Knappen Indstillinger nederst til højre på skærmen fører brugerne ind på et nyt skærmbillede og giver mulighed for at indstille den maksimale temperatur, maksimale strømgrænse, nulstille enheden og ændre sprog og enheder. Skærmbilledet for indstillinger og en beskrivelse af alle funktioner er vist her:

Brugerindstillet maksimumtemperatur (Luftindtag)

Brugerindstillet maks. strøm

Tryk for at skifte mellem °C og °F Indstillingsskærmbillede: Sprog, tryk for at skifte mellem engelsk, spansk, fransk og tysk

Indtast fabrikskonfi gurationstilstand

Driftsdata akkumuleret (kan ikke nulstilles)

Annullér Maskinens serienummer ændringer Nulstil kWh og timer på hovedskærmbillede for den aktuelle opgave
