KONTROL & TRYGHED TIL FUGTTEKNIKEREN! - med elektronik fra Schnabel Elektrotechnik
SCHNABEL INNOVATIVT ELEKTRONIK TILBEHØR SKADESERVICE
Produkter fra Schnabel giver dig information over dit præcise strømforbrug, samt fuld kontrol over dine strømudtags belastningsevne!
STRØMUDTAGSTESTER
NØJAGTIG EFFEKTIV PÅLIDELIG
ENERGIMÅLERE OG TIMETÆLLERE
SCHNABEL ELEKTROTECHNIK
HAR DU STYR PÅ DIT STRØMFORBRUG OG EL-SIKKERHEDEN PÅ DINE VAND- OG BRANDSKADER MV.?
Professionelle elektronik produkter fra Schnabel Elektrotechnik, giver dig komplet kontrol over strømudtagenes tilstand og max. belastning, samt dit strømforbrug på alt teknisk udstyr, som anvendes på din skade fra START til SLUT!
1 ENERGIMÅLERE OG TIMETÆLLERE
Energimålere og timetællere fra Schnabel Elektrotechnik er MID certificerede og kalibrerede. Det vil sige, at KWh-Meter (energimåleren) er blevet godkendt og overholder det europæiske måleinstrumentdirektiv (MID). Dette indebærer, at måleren er pålidelig og præcis, og er godkendt til fakturering ved afregning af f.eks. strømforbrug på vand- og brandskader osv. En kalibrering bestemmer et måleinstruments afvigelse, med henblik på at tilpasse det, så målinger vises korrekt på skalaen. Kalibrering er vigtig, fordi det sikrer, at måleudstyret giver præcise og konsistente resultater. Efter kalibreringen udstedes et certifikat eller bevis med angivelse af forskellen.
På de følgende sider kan du læse om 3 forskellige energimåler og timetællere fra Schnabel Elektrotechnik. Schnabel Elektrotechnik har gennem mange år etableret sig som en anerkendt leverandør af kvalitetsprodukter, som anvendes af europæiske skadeservice firmaer, i forbindelse med præcis afregning/ fakturering af strømforbruget ved vand- og brandskadesanering mv.
2 BRANCHENS BEDSTE OG MEST KOMPAKTE TIL EN FAIR PRIS. ENERGIMÅLER OG TIMETÆLLER: SL-EH100MID-ECO
En del teknisk udstyr leveres nu med energimålere og timetællere. Dog anvendes der fortsat et stort antal strømforbrugende udstyr, ældre som nyt, som hverken besidder en energimåler eller timetæller. Når du anvender en SL-EH100MID-eco med 4 stikdåser, kan du tilslutte udstyr uden energimåler og timetæller, men også udstyr med energimåler og timetæller. Fordelen ved at anvende denne 4 vejs stikdåse til alt udstyr er, at du fra START til SLUT på dit saneringsarbejde, nøjagtig måler dit totale strømforbrug, fra det samme strømudtag som SL-EH100MID-eco er tilsluttet. Du undgår herved forvirring ved at skulle udregne/aflæse forbruget på flere enkelte maskiner, men kan nøjes med at aflæse energiforbruget på én SL-EH100MID-Eco. Under saneringsarbejdet kan du også frit til- og frakoble alt andet strømforbrugende udstyr til SL-EH100MID-eco, som også måler og akkumulerer energiforbruget af dette. Lad os antage, at du på et skadesaneringsjob bruger 12 maskiner. Maskiner med og uden energimåler og timetæller. Det kan være affugtere, ventilatorer, HEPA luftrensere, småværktøj mv. Ved saneringsarbejdets afslutning, skal du blot aflæse det totale strømbrug på 3 stk. SL-100MID-eco med i alt 12 stik, og ikke holde styr på 12 forskellige maskiner, plus alt det løse som håndværktøjer mv. SL-EH100MID-eco gør det væsentlig nemmere og mere overskueligt for teknikeren, at måle det totale strømforbrug fra START til SLUT – og det endda med stor nøjagtighed. Læs mere på side 3.
3 PROFESSIONEL STRØMUDTAGSTESTER, PATENTANMELDT: SDT100
Ved at teste strømforholdene med din SDT100 før du installerer affugtere og andet teknisk udstyr – føles det trygt at kunne køre fra kunden/skaden, og vide, at der er minimal risiko for problemer med sprungne sikringer og andre el-installations forhold som kan gå ud over el-sikkerheden, som i værste fald f.eks. kan forårsage en brand. Med en SDT100 i din værktøjskasse bliver du aldrig kaldt tilbage for at fikse sprungne sikringer!
Med en SDT100 sikrer du en stabil og sikker drift af dit affugtnings-setup.
Læs mere på side 6 og 8.
ÅRETS INNOVATION: STRØMUDTAGSTESTER SDT100
Enhver fugtteknikers "must-have" værktøj!
Undgå farlige overbelastninger og sprængte sikringer i elsystemer når du som fugttekniker/brandsanitør opsætter diverse affugtningsudstyr mv. efter brand- og vandskader.
Unik testenhed til stikkontakter. Mål stikkontakter på få sekunder, op til 4 stik på samme tid. Kontrollerer om beskyttelseslederen (jord) er tilsluttet. Bestemmer den anbefalede effekt for kortvarig og kontinuerlig drift. Bestemmer hvilken yderleder L1, L2, L3 stikkontakten er tilsluttet. Bestemmer hvilken sikring stikket er tilsluttet. Trådløst netværk, rækkevidde: 25 m.
ROBUST STIKDÅSE MED ENERGIMÅLER OG TIMETÆLLER
SL-EH100MID- eco
Økonomisk 4-vejs stikdåse med indbygget, kalibreret energimåler og driftstimetæller. Godkendt til fakturering. Velegnet til byggepladser og udendørs brug.
• Beskyttelsesgrad IP54, Imax 16A, Pmax 3600W.
• Robust gummiforbindelseskabel H07RNF (3x2,5 mm²) med solid gummiprop.
• Længde 3 m (længder op til 10 m fås på forespørgsel).
• Robust industrielt hus lavet af slagfast PA.
• 5 års garanti – med undtagelse af mekaniske skader.
• Tysk udvikling og produktion!
Indbygget kalibreret energimåler og driftstimetæller. Lovpligtig for fakturering af energiomkostninger gennem forsikringsselskaber og kunder. Energimåleren registrerer forbruget af alle tilsluttede enheder i henhold til lovgivningen. Driftstimetælleren kan bruges til præcist at styre enhedernes driftstid. Uautoriserede nedlukninger fra kundens side bliver således opdaget og dokumenteret. Maksimal kontrol
VALGFRIT TILBEHØR:
Aftagelige strømudtagslåse - alle låse kan låses med samme nøgle. Hvis enkelte strømudtag ikke er i brug, kan de låses med lås. Dette forhindrer kunden i at trække uautoriseret elektricitet. Nøglen er ens til alle låse, det vil sige at alle montører har samme nøgle. Derfor giver det ikke problemer med manglende eller forkerte nøgler.
GENERELLE TEKNISKE DATA:
Nominel spænding: 230V -10% + 10% 50Hz
Max. strøm/effekt: 16A/3600W
Temperaturområde: -10°C til +55°C
Opbevaringstemperatur: -20°C til +70°C
Højde: op til 2000 meter over havet
Beskyttelsesklasse: I
Beskyttelsesklasse: IP54 (støv- og stænktæt, velegnet til udendørs brug)
Hus: Mål: ca L 330 mm, B 70 mm, H 90 mm. Vægt: ca. 600 g.
Selvforbrug aktiv effekt: <0,5W
Energimåler:
Display: LCD 2x8 cifre, cifferhøjde 5 mm
Målerkonstant LED: 6400 imp/kWh
Strømstyrkedefinitioner: Ist=20mA, Imin=0,25A, Itr=0,5A, Iref=5A, Imax=25A
Nøjagtighedsklasse: B (1%)
Drifttimetæller:
Nøjagtighed: 2%
TechnischeDaten:
SCHNABEL ELEKTROTECHNIK
ENERGIMÅLER OG TIMETÆLLER I TILSLUTNINGSHUS SG-EH100MID
Energimåler og timetæller udviklet til bærbare enheder, der hovedsageligt bruges i udlejningsapplikationer. Godkendt til fakturering. Velegnet til byggepladser og udendørs brug.
• Kalibreret energimåler og timetæller, 230V / 15A / 3500W.
• Anvendes som en lovlig kompatibel energimåleadapter.
• Stikhus af ABS, Schuko-fatning med selvlukkende hængslet dæksel iht. VDE, IP54.
• 5 års garanti – med undtagelse af mekaniske skader.
• Tysk udvikling og produktion!
Energimåler: (godkendt til afregning af kWh)
Den forbrugte energi tælles og vises i trin på 0,0 kWh. Måleraflæsningen gemmes permanent i en ikke-flygtig hukommelse efter hver ændring (dataopbevaring > 10 år). LED’en på frontpanelet blinker i henhold til den energi, der forbruges i øjeblikket: langsomt blinkende = lavt energiforbrug, hurtigt blinkende = højt energiforbrug. Tællerkonstanten for LED’en er 6400 imp/kWh.
Timetæller: (må ikke bruges til faktureringsformål)
En blinkende stjerne i den sidste position indikerer, at måleren fungerer korrekt. Visningsområdet er 5 cifre før decimaltegnet og 2 cifre efter decimaltegnet: xxxxx,xx h. Decimalerne vises i "decimal" timer 0 til 0,99. Den mindste enhed 0,01h svarer til 1/100 time, svarende til 36 sekunder. Efter hver ændring gemmes måleraflæsningen permanent i en ikke-flygtig hukommelse (dataopbevaring > 10 år).
GENERELLE TEKNISKE DATA:
Nominel spænding: 230V -10% + 10% 50Hz
Max. strøm/effekt: 15A/3500W
Temperaturområde: -10°C til +55°C
Opbevaringstemperatur: -20°C til +70°C
Højde: op til 2000 meter over havet
Beskyttelsesklasse: I
Beskyttelsesklasse: IP54 (støv- og stænktæt, velegnet til udendørs brug)
Hus: Mål: ca B 56 mm, H 86 mm, D 63 mm. Vægt: ca. 200 g.
Selvforbrug aktiv effekt: <0,5W
Energimåler:
Display: LCD 2x8 cifre, cifferhøjde 5 mm
Målerkonstant LED: 6400 imp/kWh
Strømstyrkedefinitioner: Ist=20mA, Imin=0,25A, Itr=0,5A, Iref=5A, Imax=25A
Nøjagtighedsklasse: B (1%)
Drifttimetæller:
Nøjagtighed: 2%

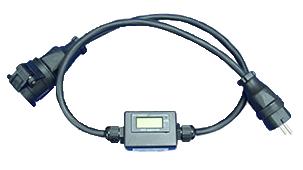

ENERGIMÅLER OG TIMETÆLLER MED TILSLUTNINGSKABEL GK-EH100MID
ProduktinformationEnergiezählerMai2016
Timetælleren er vigtig, fordi den kan bruges til at kontrollere, om kunden har slukket for apparaterne uden tilladelse. Dette er især vigtigt for ekstra apparater som ventilationsudstyr og varmeblæsere, da disse normalt ikke har deres egen driftstimetæller. Anvendes som en lovlig kompatibel energimåleadapter til vanskelige miljøforhold.
GK-EH100MID undGKL-EH100MID
• Kalibreret energimåler og timetæller, 230V / 16A / 3500W.
GK-EH100MID undGKL-EH100MID
GK-EH100MID
Energie-undStundenzählerimGehäuseteilvergossen
• Anvendes som en lovlig kompatibel energimåleadapter til vanskelige miljøforhold.
• Stikhus af slagfast ABS, delvist indkapslet, IP54.
• 5 års garanti – med undtagelse af mekaniske skader.
- geeichter Energie-undStundenzähler,250V/16A/3600W
-EinsatzalsgesetzeskonformerEnergiemessadapter fürschwierigeUmweltbedingungen
-GehäuseausABS,schlagzäh,Teilverguss,IP54
GK-EH100MID
• Tysk udvikling og produktion!
GENERELLE TEKNISKE DATA:
Nominel spænding: 230V -20% + 15% 50Hz
Max. strøm/effekt: 16A/3500W
Temperaturområde: -10°C til +55°C
Opbevaringstemperatur: -20°C til +70°C
Højde: op til 2000 meter over havet
GKL-EH100MID
Beskyttelsesklasse: I
- GK-EH100MID: 2x0.5mGummileitungH07RN-F3G2.5, VollgummischukosteckerundVollgummikupplung mitselbstschließendenKlappdeckelgemäßVDE,IP54
- GKL-EH100MID: 1x0.2mmitStecker,1x3mGummileitung H07RN-F3G2.5mitoffenenEnden,zumeinfachenUmbau vonGeräten:altesAnschlusskabelraus,neuesAnschlusskabelmitEnergiezählerrein,fertig.
-Temperaturbereich-25°Cbis+55°C
Beskyttelsesklasse: IP54 (støv- og stænktæt, velegnet til udendørs brug)
Hus: Mål: ca B 55 mm, H 65 mm, L 100 mm. Vægt: ca. 200 g.
Selvforbrug aktiv effekt: <0,5W
Energimåler:
Display: LCD 2x8 cifre, cifferhøjde 5 mm
Målerkonstant LED: 6400 imp/kWh
-MasseGehäuse:Länge70mm,Breite50mm,Höhe40mm Gewicht0.6kg(GK-EH100MID)
DieMitbewerber:
- MadeinGermany,5JahreGarantie ausgenommenmechanischeBeschädigungen
Strømstyrkedefinitioner: Ist=20mA, Imin=0,25A, Itr=0,5A, Iref=5A, Imax=25A
Nøjagtighedsklasse: B (1%)
Drifttimetæller:
Nøjagtighed: 2%
DieMitbewerber:
Mitbewerber1:
Gehäuse125mmx200mmx122mm
weitereKabellängenaufAnfrage
Gewicht0,9kg, keinStundenzähler
Tilslutningskabel: 2x0,5m gummikabel H07RN-F (3x2,5mm2), massiv gummiprop og massiv gummikobling med selvlukkende hængslet dæksel iht. VDE.
Mitbewerber1:
Mitbewerber2: Gehäuse125mmx200mmx122mm Gehäuse155mmx94mmx80mm
Gewicht0,9kg, keinStundenzähler Gewicht1,1kg, mitStundenzähler
1: Konkurrent med timetæller
Hus: 155 x 94 x 80 mm
Vægt: 1.100g
2: Konkurrent uden timetæller
Hus: 122 x 82 x 84 mm. Vægt: 1.100 g.
3: GK-EH100MID med timetæller
Hus: 70 x 50 x 40 mm
Vægt: 600g (med kabel)
Den lille og lette GK-EH100MID passer i enhver værktøjskasse.
Mitbewerber3: Gehäuse122mmx82mmx84mm Gewicht1,1kg, keinStundenzähler
Diese
einzelnen Phasen (L1/L2/L3) sind normalerweise je nach Größe des Hauses abgesichert. Kommen dann 44A aus dem Beispiel dazu ist schnell die Grenze Phasenbelegung jeder einzelnen Steckdose kann dieses Problem von jedem
SCHNABEL ELEKTROTECHNIK
Bei jeder Steckdose wird geprüft, ob der Schutzleiter PE angeschlossen ist. Fehlt zum Beispiel an einer Steckdose der Schutzleiter PE, bleibt das, solange kommt, völlig unbemerkt. Die Steckdose funktioniert einwandfrei. Kommt Metallgehäuse, was nicht selten vorkommt, steht das ganze Gerät unter
noch der Leitungsschutzschalter im Verteilerkasten lösen aus. Das hat schon
PROFESSIONEL STRØMUDTAGSTESTER - PATENTANMELDT
Bei jeder Steckdose wird ermittelt, ob diese Steckdose eine eigene Sicherung mit einer anderen Steckdose teilt.
SDT100 - ENHVER FUGTTEKNIKERS "MUST-HAVE" VÆRKTØJ!
Årets innovation - strømudtagstester SDT100
Die Information der Sicherungszuordnung ist sehr wichtig, da sich Steckdosen, die maximale Belastung von nominal 3600W pro Sicherung teilen müssen, der Sicherung vermieden. Wird das nicht beachtet, löst die Sicherung aus, deutlicher Überlast von z.B. 5000W/22A löst eine 16A Sicherung relativ schnell sofort. Bei geringer Überlast von z.B. 4000W/17A dauert es unter Umständen
Unik testenhed til stikkontakter. Mål stikkontakter på få sekunder, op til 4 stik på samme tid.
Kontrollerer om beskyttelseslederen (jord) er tilsluttet. Bestemmer den anbefalede effekt for kortvarig og kontinuerlig drift. Bestemmer hvilken yderleder L1, L2, L3 stikkontakten er tilsluttet. Bestemmer hvilken sikring stikket er tilsluttet. Trådløst netværk, rækkevidde: 25 m.
SDT100 strømudtagstesteren er en testenhed, der tester strømudtag i en installation og giver vigtig information om strømudtagenes tilstand (belastningskapacitet, beskyttelsesleder (jordleder) PE, yderleder L1/L2/L3, sikring).
Med den nyudviklede og patentanmeldte SDT100 strømudtagstester bliver strømudtagene fuldstændig målt på få minutter, fra strømudtag til sikring i fordelerboksen. Det kontrolleres, om beskyttelsesleder PE er tilsluttet, og den tilgængelige effekt (kortvarig og kontinuerlig drift) bestemmes.
Den effekt, der kan trækkes, er påvirket af linjens længde og linjens tilstand. Med årene kan der opbygges kontaktmodstand i fordelerbokse, stikkontakter mv., som, hvis stikkontakten udsættes for for stor belastning, kan føre til for høj opvarmning og endda lejligheds-/husbrande.
Et almindeligt husholdningsstik (Schuko-stik) er designet til 16A. Men kun som en kortvarig belastning (1-2 timer).
Ifølge anbefalinger fra forskellige institutter (VDE, etc.) bør der maksimalt tilsluttes 11A, hvilket svarer til en effekt på ca. 2500W, til stikkontakten under kontinuerlig drift.
Ældre elinstallationer er også problematiske. De gamle kabler kan ikke længere belastes med de teoretisk mulige strømme på 16A. Øget kontaktmodstand i fordelerboksene fører til gradvis, uacceptabel opvarmning og udgør en stor brandrisiko.
Strømudtagstesteren SDT100 bestemmer også den fase L1/L2/L3, som stikket er tilsluttet. Denne information er vigtig for at undgå overbelastning af en enkelt fase under tung belastning. Belastes fx 4 strømudtag med hver 2500W (=10kW/44A i alt) under affugtningen, så vil denne fase, når en fase (f.eks. L1) er optaget, blive belastet med yderligere 10kW (4x11A=44A) ud over den eksisterende belastning fra normal daglig drift.
Denne ekstra belastning på 44A kan udløse fasesikringen og dermed lamme hele huset/lejligheden. De enkelte faser (L1/L2/L3) er normalt sikret med en sikring på 32A, 64A eller 80A afhængig af husets størrelse. Hvis 44A fra eksemplet tilføjes, nås grænsen for backupsikringen hurtigt. Ved at vise fasetildelingen af hvert enkelt strømudtag kan dette problem let undgås.
Dann ist der Trocknungstechniker meist nicht mehr an dem Schadenort. Die Trocknungstechniker muss wieder zum Schadenort und einen Fehler am Gerät Unter Umständen wiederholt sich dieses, bis der Techniker auf die Sache
Alle oben genannten Probleme können jetzt mit einem einzigen, von jedem analysiert werden. Der Trocknungstechniker ist damit auf der sicheren Seite. Sicherheitsgefühl beim Trocknungsaufbau.
Billede 1
Der handlichen die Steckdosen Steckdosen Steckdosen aus. drahtlos Radius Steckdosen die ausreichen.
Schnabel Elektrotechnik GmbH, Birkenwaldstraße 27, 74821 Mosbach, Tel.
Hvert strømudtag kontrolleres for at se, om beskyttelsesleder PE er tilsluttet. Mangler der f.eks. beskyttelsesleder PE i et strømudtag, vil dette gå helt ubemærket hen, så længe der ikke er fejl på den tilsluttede enhed. Strømudtaget fungerer perfekt. Men hvis der er en kortslutning mellem enheden og metalhuset, hvilket ikke er ualmindeligt, er hele enheden under netspænding. Hverken fejlstrømsenheden eller afbryderen i fordelerboksen udløses. Dette har allerede ført til tragiske dødsfald.
For hvert strømudtag afgøres, om dette strømudtag har sin egen sikring, eller om dette strømudtag deler sikringen med et andet strømudtag. Oplysningerne om sikringstildelingen er meget vigtige, fordi strømudtag, der deler en fælles sikring, skal dele den maksimale belastning på nominelt 3600W pr. sikring, f.eks. Hvis dette ikke overholdes, vil sikringen udløses, selvom alle enheder fungerer korrekt. Ved væsentlig overbelastning på fx 5000W/22A vil en 16A sikring udløse relativt hurtigt og det vil fugtteknikeren mærke med det samme. Med en lille overbelastning på f.eks. 4000W/17A kan det tage flere timer, før 16A-sikringen springer. Så er fugtteknikeren som regel ikke længere på skadestedet. Affugtningsprocessen afbrydes, og fugtteknikeren skal vende tilbage til skadestedet og se efter fejl i hans udstyr, selvom der ikke er nogen fejl. Dette kan gentage sig selv, indtil teknikeren identificerer problemet med den samme sikring.
Alle ovenstående problemer kan nu analyseres med en enkelt testenhed, der kan betjenes af enhver fugttekniker. Det betyder, at fugtteknikeren er på den sikre side. Dette fører til en behagelig følelse af sikkerhed ved opsætning af affugtningssystemet.
PROFESSIONEL STRØMUDTAGSTESTER - PATENTANMELDT
SDT100
SDT100 strømudtagstesteren består af den handy controller med display, som også er referencestik 1, og tre adaptere til strømudtag 2, 3 og 4. I alt 4 strømudtag kan analyseres samtidigt. Disse 4 strømudtag er tilstrækkelige til de fleste tørreopgaver. Alle stikadaptere er trådløst forbundet til controlleren, rækkevidden er ca. 25m i radius omkring referencestikket. Det betyder, at strømudtag i andre rum også kan måles, hvis strømmen i strømudtagene på skadestedet ikke er tilstrækkelig. Se billede 1 side 6.
UDFØRELSE AF MÅLINGEN:
Controllerens referencestik 1 sættes i et strømudtag, der er placeret i nærheden af skadestedet. Hvis kvaliteten af strømudtaget er god, er dette strømudtag referenceudtag. Hvis der er behov for yderligere strømudtag, sættes adapterstik 2 til 4 til nærliggende strømudtag efter hinanden og testes. Alle adaptere kan også tilsluttes på forhånd.
Controlleren søger efter trådløse adaptere og viser de adaptere, der findes på displayet, den gule LED "trådløs forbindelse OK" er tændt.
Målingen starter automatisk. Målingerne udføres efter hinanden, startende med referenceudtag 1 og derefter alle tilgængelige strømudtag-adaptere. Hele målingen tager kun cirka 1 minut. Hvis resultatet af et strømudtag ikke er tilfredsstillende, skal du blot tage adapteren ud af strømudtaget og sætte den i et andet strømudtag. Målingen for dette strømudtag starter automatisk igen.
Når målingen er afsluttet, vises resultatet tydeligt på controllerens display og dens LED'er og på LED'erne på de respektive strømudtag. Alle LED'er har samme layout med samme information.
BETYDNINGEN AF LED'ERNE I DETALJER:
Gul LED trådløs forbindelse OK: Hvis denne LED lyser, er der fundet mindst én trådløs adapter.
Gul LED beskyttelsesleder (jord) tilsluttet: Hvis denne LED lyser, er beskyttelsesleder PE til stede.
Grøn LED fuld effekt: Hvis denne LED lyser, kan strømudtaget anvendes med fuld effekt.
Gul LED reduceret effekt: Hvis denne LED lyser, bør strømudtaget kun belastes med reduceret effekt.
Bemærkningen "Display beachten" betyder, at kun den maksimale effekt, der anbefales på displayet, skal tilsluttes.
Brug ikke den røde LED!!!: Hvis denne LED lyser, må strømudtaget ikke bruges, fordi den indvendige modstand i strømudtaget er for høj eller beskyttelsesleder PE mangler. Informer venligst ejeren eller lejeren! Dette strømudtag har et højt risikopotentiale!
Brug de vedlagte grønne, gule eller røde mærkater til at markere stikkontakterne i henhold til måleresultaterne.
DISPLAYETS BETYDNING:
Stik: 1= referencestik. 2,3,4= respektive stikdåseadaptere.
Anbefalet ydelse: kortvarig (1-2t) og kontinuerlig.
Fase: Yderleder fase L1/L2/L3, som stikkontakten er tilsluttet.
Sikring: A-D symboliserer sikringerne. Her vises 4 forskellige sikringer. Samme bogstav betyder samme sikring. Der er maks. 3600W strøm tilgængelig pr. 16A sikring, dvs. alle strømudtag med samme bogstav må maksimalt belastes med 3600W tilsammen.
LEVERINGSOMFANG SÆT:
1 controller referencestik 1
3 adapterstik 2/3/4
5 ark mærkningsmærkater
1 transportkasse
SCHNABEL ELEKTROTECHNIK
SL-EH100MID-ECO OG SDT100 – DET PERFEKTE MAKKERPAR, SOM GIVER DIG FULD KONTROL OVER DIT STRØMFORBRUG OG SKABER TRYGHED GENNEM EN SIKKER INSTALLATION – FRA START
TIL SLUT PÅ DIT PROJEKT
Setup med energimåler strømskinne SL-EH100MID-eco. Så nemt er det, at opnå komplet og præcis kontrol over dit strømforbrug ved mindre, men især også større skadesaneringsjobs, hvis der gennem saneringsprocessen anvendes en eller flere SL-EH100MID-eco 4-vejs stikdåser med energimåler og timetæller. Billedet er en visualisering og eksempel på hvordan et affugtnings-setup kunne se ud, i hvilket der anvendes både udstyr med og uden energimålere og timetællere. Alle 8 maskiner tilsluttes i alt 2 stk. SL-EH100MID-eco, 4 maskiner til hver enhed. Under saneringsprocessen kan man til- og fraslutte al slags strømforbrugende udstyr som man ønsker. Strømforbruget måles kontinuerligt og akkumuleres i SL-EH100MID-eco enheden. I stedet for at skulle holde styr på strømforbruget på 8 forskellige maskiner plus evt. håndværktøjer mv. over hele saneringsforløbet,
hvilket i mange tilfælde vil være en uoverskuelig og tidskrævende opgave, med risiko for stor måle usikkerhed – skal du blot ved saneringens afslutning aflæse det akkumulerede totale energiforbrug i kwh-timer, som omregnes til kroner og øre, med henblik på at blive brugt ved fakturering eller anden kontrol.
Produktinformation Steckdosentester SDT100
Made in Germany
Der Steckdosentester SDT100 ist ein Prüfgerät, welches Steckdosen einer den Zustand der Steckdosen liefert (Belastbarkeit, Schutzleiter PE, Außenleiter
Nemt - overskueligt - nøjagtigt!
Billedet illustrerer et affugtnings-setup hvor div. udstyr tilsluttes 2 stk. SL-EH100MID-eco. Begge strømudtag er testet med SDT100 og er i god normal stand. Hvis man lægger watt forbruget sammen på de 4 maskiner, som er tilsluttet hver sin SL-EH100MId-eco, kan man se, at ingen af de 2 strømudtag er overbelastet. Se tabel 1 og tabel 2. Begge værdier under 2500 watt, som er anbefalet belastning ved kontinuerlig drift. Max belastning kortvarig 1-2 timer er 3600 watt.
Mit dem neu entwickelten und zum Patent angemeldeten Steckdosentester minutenschnelle komplett durchgemessen, von der Steckdose bis zur Sicherung Schutzleiter PE angeschlossen ist und es wird die entnehmbare Leistung
Die entnehmbare Leistung wird beeinflusst von der Länge der Leitung und können sich in Verteilerdosen, Steckdosen usw. Übergangswiderstände zu unzulässiger Erwärmung führen, bis hin zu Wohnungs/Hausbrände. Eine normale Haushaltssteckdose (Schuko-Steckdose) ist für 16A ausgelegt. Nach Empfehlungen verschiedener Institute (VDE usw.) sollten im Dauerbetrieb von ca. 2500W, an die Steckdose angeschlossen werden. Problematisch sind auch ältere Elektroinstallationen. Die alten Leitungen Strömen von 16A belastet werden. Durch erhöhte Übergangswiderstände unzulässigen Erwärmungen und sind ein großes Brandrisiko.
WMT DryPanel BT500-Z varmepanel 500W
EcorPro EPD100LGR affugter 475W
XPOWER P-80A ventilator 115W
MAXVAC HEPA luftrenser 180W
XPOWER PL-700A lavprofil ventilator 240W
475W + 115W +
Der Steckdosentester SDT100 ermittelt auch die Phase L1/L2/L3 an welcher Information ist wichtig, um bei großen Belastungen eine einzelne Phase z.B. 4 Steckdosen mit je 2500W (=10kW/44A gesamt) belastet, so wird zusätzlich 10kW (4x11A=44A) belastet, zu der bereits vorhandenen Belastung
Diese Mehrbelastung von 44A kann die Vorsicherung der Phase auslösen, einzelnen Phasen (L1/L2/L3) sind normalerweise je nach Größe des Hauses abgesichert. Kommen dann 44A aus dem Beispiel dazu ist schnell die Grenze Phasenbelegung jeder einzelnen Steckdose kann dieses Problem von jedem
Bei jeder Steckdose wird geprüft, ob der Schutzleiter PE angeschlossen Fehlt zum Beispiel an einer Steckdose der Schutzleiter PE, bleibt das, solange kommt, völlig unbemerkt. Die Steckdose funktioniert einwandfrei. Kommt Metallgehäuse, was nicht selten vorkommt, steht das ganze Gerät unter noch der Leitungsschutzschalter im Verteilerkasten lösen aus. Das hat schon
XPOWER P-450T ventilator 350W
Unik ventilator med indbygget duftpatron til Vaportek Bricks
PROFESSIONEL STRØMUDTAGSTESTER SDT100
Tip! Forud for projektets opstart anbefaler vi at teste de tilgængelige strømudtags tilstand og belastningsevne med en SDT100 Schnabel strømudtagstester. Afhængig af udtagets belastningsevne, som typisk vil ligge på mellem 2500W (kontinuerlig belastning) og 3600W (kortvarig belastning) vil du være i stand til, på baggrund af udstyrets watt forbrug, at tilslutte den rigtige kombination af maskiner for ikke at overbelaste strømudtaget og derved forårsage sprungne sikringer mv. Det giver tryghed!
Bei jeder Steckdose wird ermittelt, ob diese Steckdose eine eigene Sicherung mit einer anderen Steckdose teilt.
EcorPro EPD170LGR affugter 580W
Die Information der Sicherungszuordnung ist sehr wichtig, da sich Steckdosen, die maximale Belastung von nominal 3600W pro Sicherung teilen müssen, der Sicherung vermieden. Wird das nicht beachtet, löst die Sicherung aus, deutlicher Überlast von z.B. 5000W/22A löst eine 16A Sicherung relativ sofort. Bei geringer Überlast von z.B. 4000W/17A dauert es unter Umständen Dann ist der Trocknungstechniker meist nicht mehr an dem Schadenort.
Trocknungstechniker muss wieder zum Schadenort und einen Fehler am Unter Umständen wiederholt sich dieses, bis der Techniker auf die Sache
XPOWER P-80A ventilator 115W SL-EH100MID-eco
Alle oben genannten Probleme können jetzt mit einem einzigen, von jedem analysiert werden. Der Trocknungstechniker ist damit auf der sicheren Sicherheitsgefühl beim Trocknungsaufbau.
