Umbral: Programas de transición
Laarquitecturaaparececomoelelemento constatadordelaaccióncentrípetadela escalaurbanística.Sepresenta simbólicamentecomounespacioumbral. Paralosvivos,dejafueralocotidianoolo seculartransicionandohaciaunespacio sagradooespiritual.Paralasmuertosserá transformadordemateria,perotambién seráelpasodelotemporaloloeterno.

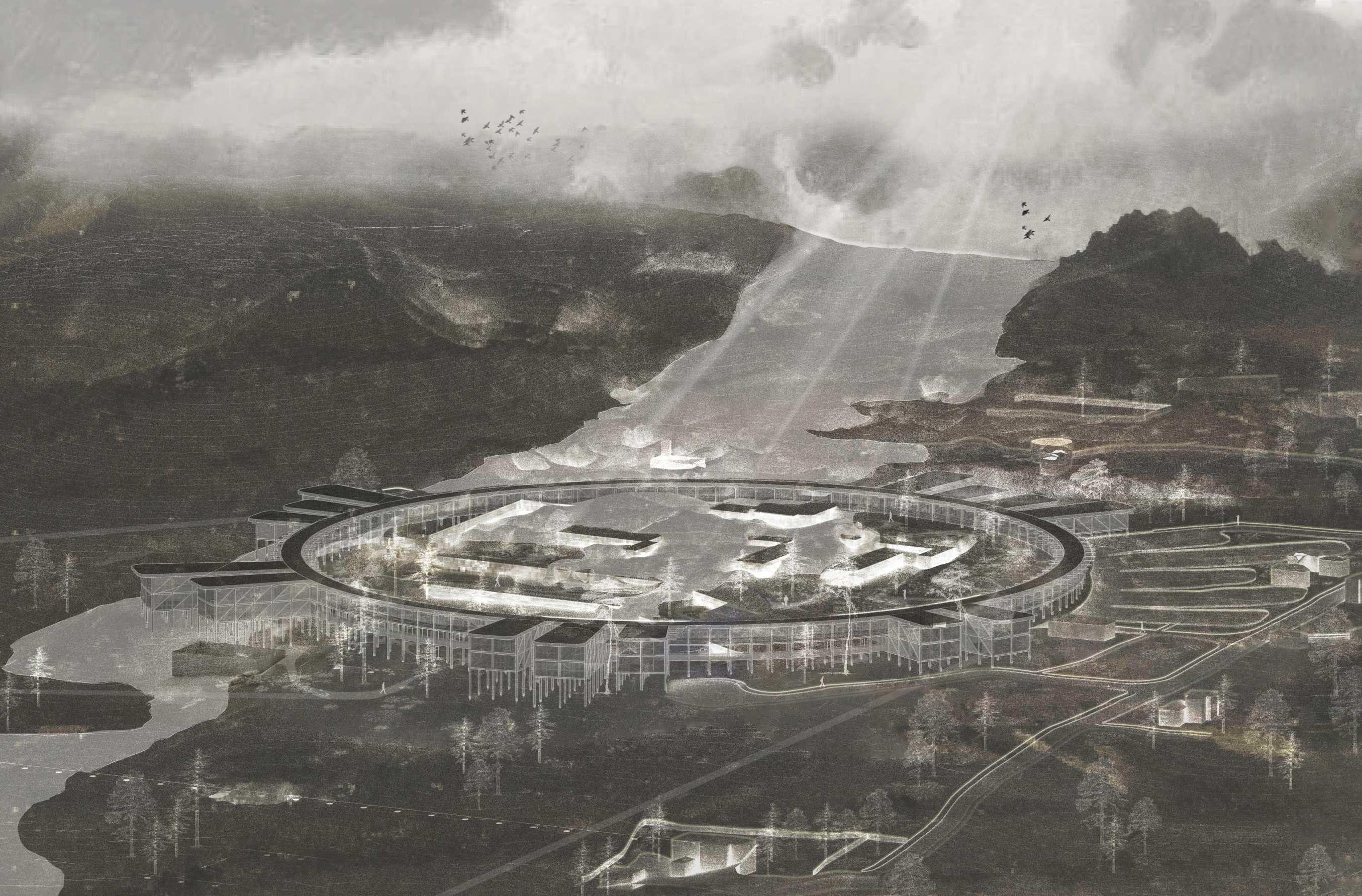

Elumbral,describeunrecorridoen pasarelacuyadistanciaalsuelovaría
considerandolosdesnivelesdelterreno. 7minutoso600metrosderecorrido porticadoalqueseleadhierenmedianteun móduloservidor14pétalosprogramáticos quedanservicioalasnecesidadesdel cementerio,asícomoalatransmisióny conservacióndellegadodelmismo.14 pétalosdivididosen5campos:Eltallerde ánforasfunerarias, elconjuntode transformacióndelcuerpo,losespaciosde reunión,lassalasdellegadoyelconjunto administrativo.
Dirección: Iglesia de Todoque
Dirección: Puerto Naos y Mirador de Tajogaite
resignificaElTanquedeaguaprexistentese guiandoelrecorrido aquíhaciaelnuevocolumnario,hasta serenidadllegaránaquellosquebuscan enelreflejodelpasado.
Los velatorios se disponen aislados e indepedientes del resto del conjunto. Espacios personales alejados de aquellos a los que no se conoce. Hasta la puerta, caminos seseante para afrontar la llegada y retrasar la despedida.
Promación como método para la transformación del cuerpo en ceniza mediante la aplicación de nitrógeno líquido. Este sistema reduce el impacto medioambiental y la seguridad en el edificio.
métodotradicional
Tallerdeanforasfunerarias Resurgirdelaalfarerianegra
El taller para la producción artesanal de ánforas funerarias sigue los procesos de la alfarería negra, rescatando un legado en peligro de desaparición. El empleo de vasijas funerarias de tipo artesanal promueve una producción singular e idividual.
El estacionamiento de acceso público se dispone en bancales adaptandose al terreno. El acceso peatonal desde aquí se guía radialmente hasta la entrada principal. Las plazas PMR se ubican en el primer bancal sin desniveles.
La estructura esta compuesta mayoritariamente de madera lámina encolada homogénea GL24h de pino silvestre
E01 Cimentación
E02 Pilares de GL24h 035x035 cm
E03 Vigas de GL24h 035x035 cm
E04 Voladizo de GL24h 035x035 cm
E05 Voladizo escalera de GL24h 035x035 cm
E06 Viga quebrada escalera 025x025 cm
E07 Peldaños de tramex doble capa
E08 Subestructura intermedia de listones de maderapara forjado de tramex.
E09 Arriostramientos tirante de acero
Forjados y cubierta [H00]
H01 Forjado de CLT (doble panel para intalaciones)
H02 Resolución de encuentros entre piezas de CLT, sellado exterior con cinta autoadesiva
Cubierta ajardinada tipo extensiva:
H03 Formación de pendiente (1,5%)
H04 Lámina impermeabilizante+ Imprimación bituminosa
H05 Aislamiento térmico (Poliestireno Ext.)
H06 Geotextil
H07 Lámina drenante y retenedora
H08 Capa filtrante
Juntas estructuralesDespiece
H09 Sustrado para vegetación extensiva con pletina separadora de peto
H10 Peto + pletina vierteaguas
H11 Barrera de Vapor
H12 Aislamiento térmico lana de roca
H13 Forjado de rejilla electrosoldada con dentado ondulado antideslizante
Instalaciones:
H14 Paneles fotovoltáico para cubierta vegetal ZinCo
H15 Instalaciones generales registrable
H16 Instalaciones por pétalo integradas en el forjado de CLT
Envolventes [V00]
V01 Memebrana textil inífuga cradle to cradle para interior no acondicionado V02 Marco subestructura cerramiento textil
V03 Subestructura de madera combada 08x08 cm
V04 Panelado de madera con acabado exterior V05 Carpintería metálica enrasada
V06 Vidrio abatible doble cámara V07 Paneles de madera con aislamiento térmico
Sombramiento:
V07 Eje de rotación automático V08 Textil para sombreado
Uniones mecánicas [U00]
U01 Armado de cimentación
U02 Placa de base cimentación-pilar con pletina para anclajeoculto
U03 Tornillos anclaje de herraje 6x a placa Ø20x150
U04 Placas de anclaje invisible viga-pila. A pilar, tornillos de herraje 6x Ø20x150. A viga, pernos pasantes 4x Ø12x36.
U05 Tirafondos de cabeza ancha Ø06x250
U06 2 placas perforada en cruz empresilladas por 4xØ06 + sujeción textil.
U07 Anclaje tirante de acero a pletina
Esc 1/50
Estructura [E00]
La estructura esta compuesta mayoritariamente de madera lámina encolada homogénea GL24h de pino silvestre
E01 Cimentación
E02 Pilares de GL24h 035x035 cm
E03 Vigas de GL24h 035x035 cm
E04 Voladizo de GL24h 035x035 cm
E05 Voladizo escalera de GL24h 035x035 cm
E06 Viga quebrada escalera 025x025 cm
E07 Peldaños de madera doble capa
E08 Subestructura intermedia de listones de madera para pasamanos.
E09 Subestructura de listones de madera para forjado de tramex.
E10 Subestructura de madera 08x08 cm para fachada textil.
Forjados y cubierta [H00]
H01 Forjado de CLT
H02 Resolución de encuentros entre piezas de CLT, sellado exterior con cinta autoadesiva.
Cubierta ajardinada tipo extensiva:
H03 Formación de pendiente (1,5%)
H04 Lámina impermeabilizante+ Imprimación bituminosa
H05 Aislamiento térmico (Poliestireno Ext.)
H06 Geotextil
H07 Lámina drenante y retenedora
H08 Capa filtrante
H09 Sustrado con pletina separadora
H10 Peto + pletina vierteaguas
Solado interior:
H11 Barrera de Vapor
H12 Aislamiento térmico lana de roca
H13 Forjado de tramex
Instalaciones [I00]
I01 Paneles fotovoltáico para cubierta vegetal ZinCo
I02 Linea de vida
I03 Sumindero
I04 Bajante de pluviales
I05 Coquilla para aislamiento acústico + abrazaderas
I06 Instalaciones registrables
I07 Iluminación LED
Envolventes [V00]
V01 Memebrana textil inífuga cradle to cradle
V02 Zócalo para sistema de iluminación
V03 Panelado de madera para acabado exterior V04 Rejilla electrosoldada con dentado ondulado anti deslizante.
Sombramiento:
V05 Eje de rotación automático
V06 Textil para sombrado
V07 Tope metálico
V08 2 tirantes de acero para sujección del tope metálico cuando sobreamiento recogido.
Uniones mecánicas [U00]
U01 Placa de base cimentación-pilar con pletina para anclajeoculto
U02 Tornillos anclaje de herraje 6x a placa Ø20x150
U03 Placas de anclaje invisible viga-pila. A pilar, tornillos de herraje 6x Ø20x150. A viga, pernos pasantes 4x Ø12x36.
U04 Tirafondos de cabeza ancha Ø06x250
U05 Placas de anclaje viga quebrada-peldaño, tornillos de herraje 2x Ø20x08.
U06 Piezas de sujección atornillada cada 80 cm.
U07 Tornillos anclaje de herraje Ø12x36. U08 2 placas perforada en cruz enpresilladas por 4xØ06 + sujeción textil.
U09 Unión encolada interna marco y subestructura
U10 Sistema de tensionado para textil
U11 Sistema de montantes y trabesaños
U12 Perfil para iluminación
U13 Arriostramiento
Sección constructiva envolventes
Pasarela exterior:
P01_ Malla barandilla
P02_ Estructura barandilla
P03_ Pletina de anclaje con tornillo de herraje 4x Ø12.
P04_ Tablones de madera ext.
P05_ Estructura de solado ext. listones 40x100 con tornillos de herraje Ø12.
P06_ Pilar GL24h 15x15cm + pletina de anclaje vista + pernos 4x Ø12 x36.
P07_ Placa base para anclaje oculto + pernos 4x Ø12 x36. P08_ Micropilote elicoidal de acero.
Nichos preexistentes:
N01_ Chimenea
N02_ Filtro de carbono ativo
N03_ Capa filtrante
N04_Lámina drenante
N05_ Lámina asfática
N06_ Geotextil
N07_ Colector drenaje PVC
