10.3 Kesan Elektromagnetik

Rajah 10.4 Hukum Skru Maxwell

10.3 KESAN ELEKTROMAGNETIK

Pengaliran arus melalui wayar menghasilkan medan magnet dalam laluan bulat di sekeliling wayar. Corak medan aliran arus dalam konduktor boleh menentukan menggunakan keduadua peraturan Genggaman Tangan Kanan atau Skru Maxwell. Ambil perhatian bahawa, aliran arus konvensional ke arah atau di dalam konduktor ditandakan dengan silang (X) dan aliran arus keluar atau di luar konduktor ditandakan sebagai titik (·).

10.3.1 KONDUKTOR TUNGGAL

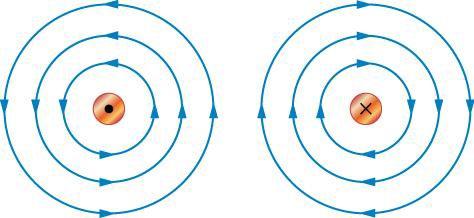

Arah corak medan keluar dan masuk yang dihasilkan oleh arus yang mengalir melalui satu konduktor boleh ditentukan dengan menggunakan kedua-dua peraturan seperti yang digambarkan dalam Rajah 10.5

(a) (b)

Rajah 10.5 Aliran arus (a) keluar (b) masuk

10.3.2 DUA KONDUKTOR

Jika kedua-dua konduktor di mana arus mengalir dalam arah yang sama, corak fluks magnet akan menghasilkan di sekeliling kedua-dua konduktor dan bergabung untuk mewujudkan tarikan antara mereka seperti yang ditunjukkan dalam Rajah 10.6 (a). Jika arus dalam
