Модернизация ТГМ4 — проект, который неоднократно себя оправдал
LTG Tech — новое имя одного из крупнейших локомотивных ремонтных депо — ВЛРД (Вильнюсского локомотивного ремонтного депо). В результате присоединения к компании LTG Cargo (группа компании Литовских железных дорог) ВЛРД (отныне — LTG Tech) продолжает внедрение амбициозных проектов по модернизации подвижного состава!
Advertisement
Локомотив серии ТГМ-4 хорошо известный владельцам парка подвижного состава. И, так же как и ТЭМ-2, относится к категории «рабочих» локомотивов, достигших точки физического износа. Ни технологическая, ни функциональная, ни эстетическая сторона старых локомотивов данного типа не отвечает требованиям современного потребителя. Именно поэтому, LTG Tech уже в 2018 году предложили рынку проект модернизации ТГМ-4.
Новый двигатель Caterpillar
Снижение затрат
ПАЛИВА
МАСТИЛА 25%
60-70%
Продление срока службы
12
лет
Стоит заметить, что первым заказчиком модернизации ТГМ-4 было именно предприятие из Украины. Проект получил сертификат EUR1 и был награжден золотой медалью «Продукт года 2018» Конфедерации промышленников Литвы. Позже проект модернизаций ТГМ-4 был неоднократно выполнен для клиентов из Украины и Литвы.
Так что же меняется?
При проведении модернизации четырехосного тепловоза серии ТГМ4: • Проводится дефектация и обследование главной рамы и рам тележек на предмет пригодности для дальнейшей эксплуатации. Проводится соответствующий ремонт, срок службы продлевается до 12 лет. • Все узлы и агрегаты, которые не меняются на новые — проходят капитальный ремонт. • После ремонта, переработки и подготовки главной рамы локомотива, на нее устанавливается новый дизельный двигатель внутреннего сгорания
CATERPILLAR САТ3512 или С27. • Для работы в холодное время года, локомотив оборудован автономной системой предварительного прогрева двигателя WEBASTO.
Экипажная часть:
• производится полная разборка, мойка, проверка геометрии главной рамы и рам тележек, восстановление размеров, ремонт тормозного оборудования и ревизия тормозных цилиндров, ремонт трубопроводов и упоров кузова; • выполняется полное освидетельствование колесных пар;
Тормозная система и компрессор:
• устанавливается новый компрессор типа ВУ-3,5 / 10-1450. Тип компрессора — поршневой, производительностью 210 м³ / час. Привод осуществляется от дизельного двигателя с помощью муфты; • тормозная система ремонтируется в объеме капитального ремонта.
Система охлаждения:
• секции охлаждения меняются на новые; • коллекторы секций охлаждения (находящихся в холодильной камере) ремонтируются с последующей модификацией; • проводится полная замена трубопроводов и их соединений, устанавливаются новые резиновые компенсаторы.
Электрическое оборудование:
• выполняется полная замена электропроводки и кабелей, электропроводка и электрооборудование локомотива адаптируются к работе с новой силовой установкой; • устанавливается новая щелочная аккумуляторная батарея типа 2ТН450.
Кабина машиниста:
• в кабине машиниста устанавливаются шумопоглощающие — термоизоляционные материалы, окна; • устанавливаются модифицированный пульт машиниста, новый обогреватель и кондиционер воздуха, удобное и сертифицированное для использования на железнодорожном транспорте кресло машиниста.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ПОСЛЕ МОДЕРНИЗАЦИИ:
Осевая формула Номинальное напряжение, кВт Ширина колеи, мм Максимальная скорость Масса, т Нагрузка на ось, т Минимальный радиус проходимой кривой, м Дизельный двигатель Гидропередача Компрессор Сила тяги при при трогании с места, кН Сила тяги в длительном режиме, кН Скорость в длительном режиме Напряжение в цепях управления, В В‘0- В‘0 621 / 611 1520 55 80±3% 20 40 Caterpillar CT27 или C32 ACERT УГП750 после КР-2 ВУ-3,5/10-1450 259 225,5 5 24/75
• Характеристики модернизированного локомотива полностью соответствуют современным техническим, силовым, экономическим, экологическим требованиям; класс эмиссии двигателя CT27, CT32 — Euro 4 + / 5. • Увеличивается надежность эксплуатации локомотива, силовой установки и вспомогательного оборудования. • Безотказная работа двигателя гарантируется на 10-15 лет до первого капитального ремонта. Срок службы локомотива увеличивается до 12 лет. • Сокращаются текущие эксплуатационные расходы на обслуживание и ремонт; • Расходы топлива уменьшаются до 25% расхода масла — до 60-70%; • Улучшается контроль и информационное обеспечение эксплуатации, обслуживания и ремонта локомотива за счет установки новой микропроцессорной системы управления и диагностики. • Значительно улучшаются условия работы локомотивных бригад, а также реализуется вариант возможности управления тепловоза одним человеком. Таким образом, появляется возможность ввести в парк капитально отремонтированный локомотив с установленным современным оборудованием и новым экономичным дизельным двигателем всего за 70% от стоимости нового тепловоза.
Проект модернизации локомотивов проводится полностью силами LTG Tech в течение 3 месяцев.
LTG Tech осуществляет:
• Модернизацию локомотивов ТЭМ2, ТГМ4, 2М62,
M62, ЧМЭ-3М. • Ремонт колесных пар всех типов; • Ультразвуковое исследование осей. • Капитальный и ревизионный ремонт электрических тяговых двигателей и генераторов ЭД118, ТЭ006
ТД802, ГП300, ГП312; • Техническое обслуживание и капитальный ремонт двигателей типа ПД1М, 1ПД4А, 6ЧН21 / 21, Д49,
К6S310DR; • Ремонт топливной аппаратуры, компрессоров и редукторов; • Проверка и ремонт скоростемеров, манометров и электроприборов; • Проектирование, изготовление, обработка и сварка металлоконструкций; • Продажа запчастей к тепловозам М62, TЭM2, ЧMЭ3.
Контакты по вопросам сотрудничества: Арунас Пяткявичюс (Arūnas Petkevicius) +370 698 77902 www.ltgtech.lt LinkedIn: https://www.linkedin.com/company/ltgtech Arunas.petkevicius@vlrd.lt
13-15
июня 2021
Содного конца страны в другой CША связывает самая большая грузовая железнодорожная система в мире. Вместе американские стальные магистрали образуют хорошо организованную систему протяженностью 140 тыс. миль (более 225 тыс. км), которая заработала около 80 млрд долларов дохода в 2019 году. Железные дороги США делят на 7 больших железных дорог I (первого) класса и более 600 — местных перевозчиков II и III классов. Класс зависит от уровня валового дохода.
Американские грузовые железные дороги почти полностью находятся в частной собственности и, в отличие от грузовиков и речных барж, работают на инфраструктуре, которой они обладают, строят, обслуживают и оплачивают сами. Работая с десятками тысяч железнодорожных потребителей, они обеспечивают экономический рост, поддерживают создание рабочих мест, уменьшают заторы на шоссе и делают чище воздух.

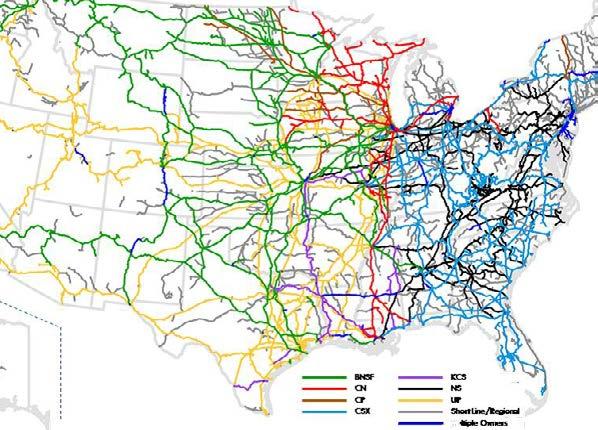

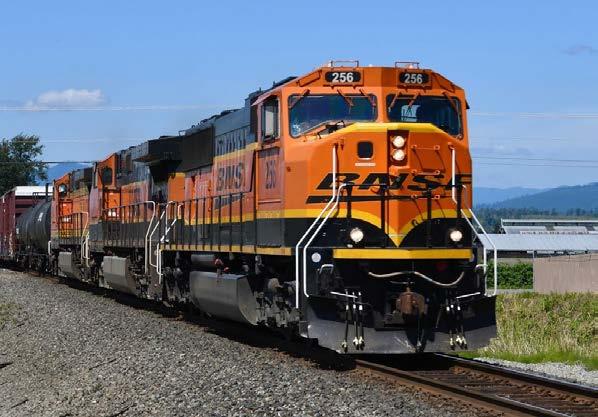

Великая семерка
