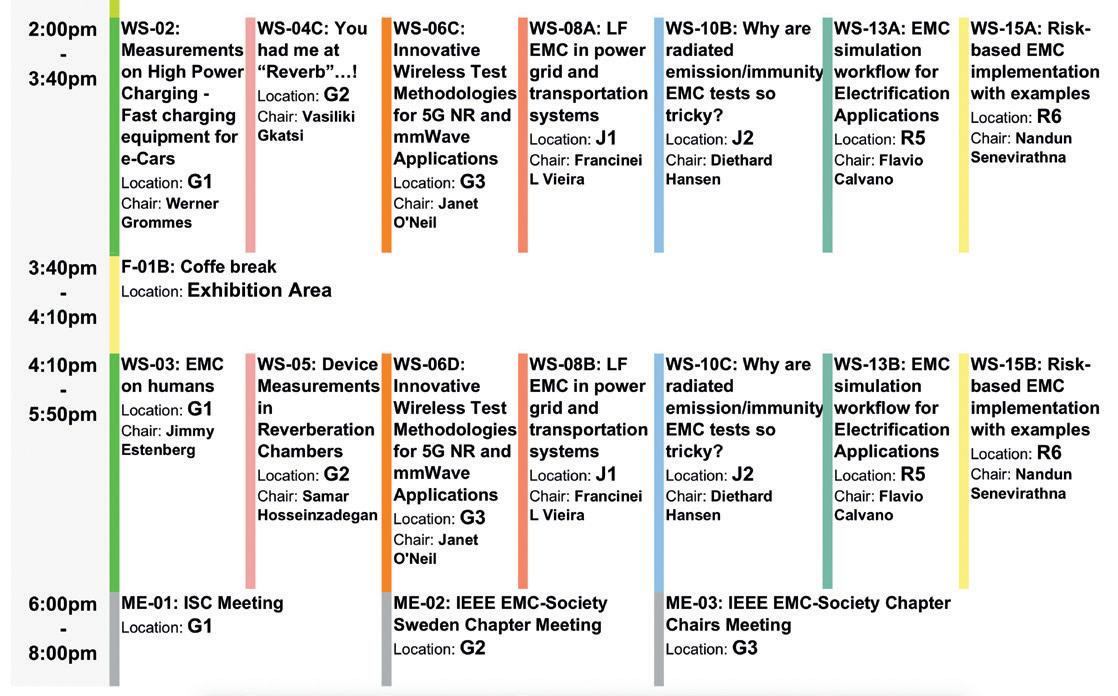

KONFERENSENS ANDRA DAG , tisdagen den 6 september, inleds dagen med tre mycket namnkunniga keynote speakers. Dr. Ro bert Kebel som är expert inom EMC och åskskydd och är en framstående föreläsa re inom EMC, Maria Feychting som är professor i epidemiologi vid Karolinska Institutet, Institutet för miljömedicin och chef för enheten för epidemiologi samt Dr. Christopher Holloway som varit på NIST i över 25 år. Han har 10 patent inom olika teknikområden och fysik och är projektledare för Rydberg-Atom-Sen sor Project och är gruppledare för grup pen elektromagnetiska fält.
Omslagsfoto: Istock
Reflektioner
Så är det då snart äntligen dags!
Ansvarig utgivare: Dan Wallander dan.wallander@electronic.se Annonser: daveharvett@btconnect.comannons@contentavenue.se0733-282929
SAMMANTAGET KAN VI utlova en intensiv och omfattande EMC-konferens med totalt ca 170 presentationer under fyra dagar, en fullbokad mässhall med många
www.electronic.se – Electronic Environment online 3 Electronic Environment # 2.2022 Electronic Environment Ges ut av Content Avenue AB Göteborgsvägen 88 433 63 www.contentavenue.seinfo@contentavenue.seSävedalen
Rewiev: "The logical layout of the book appears to be very readable and it is! This book would be an excellent addition to the library of a beginner technical person in the field of EMC Engineering."
Ett heltäckande uppslagsverk som ger vägledning i rätt metodik för miljö teknikarbete, liksom grundläggande regler och råd om hur sådant arbete – korrekt specificerat och verifierat – leder till en säker och pålitlig produkt. Handboken ges ut av Swedish Environmental Engineering Society (SEES).
field in any number of points due to currents in a complex cable layout in just seconds. Computed field strengths are listed in a table where points with a too high amplitude, compared to a user-de fined limit, are highlighted. To get the complete picture, you can plot the field in various ways, e.g., as a color surface plot. Try different ways to reduce the field strength such as, e.g., rearranging cables or using a ground plane. Get the new results by a simple press on a button. The perfect tool for an EMC engineer!
www.technologybooks.online
Environmental Engineering Handbook har genomgått en omfattande uppdatering och är den mest kompletta handboken inom miljöteknik. Handboken täcker hela arbetsområdet för miljöteknik och är ett ovärder ligt hjälpmedel för att fastställa miljötekniska specifikationer, både natio nella som internationella.
If you need to know the magnetic field in the vicinity of cables, this simple-to-use Windows simulation tool is for you!
Computesjälvstudiefrågor.themagnetic
Michel Mardiguian, The complete EMC Handbook: “Everything you always wanted to know about EMC but were afraid to ask”
Daniel D. Hoolihan / IEEE EMC Magazine
Nu är den här – den kompletta och uppdaterade versionen av Environmental Engineering Handbook
"Everything you always wanted to know about EMC but were afraid to ask" är ett måste för alla som arbetar med EMC-frågor. Den presenterar alla grund principer och praxis för ett framgångsrikt EMC-arbete genom tydlig hand ledning med många exempel, illustrationer och guider. Varje kapitel avslutas med
5 RedaktöReRna
Miklos har elektromekaniker- högsko leutbildning för telekommunikation och elektronik i botten samt bred erfarenhet från bl a service och reparation av konsu mentelektronik, konstruktion och projek tledning av mikroprocessorstyrda printrar, prismärkningsautomater, industriella styrsystem och installationer.
Miklos har sedan 1995 utbildat ett stort antal ingenjörer och andra på sina kurser inom EMC och är också författare till den populära EMC-artikelserien ”ÖGAT PÅ”, i tidningen Electronic Environment.
Miklos Steiner
18 RappoRt fRån svenska ieee emc
32 call foR papeRs
35 föRfattaRe i electRonic enviRonment föRetagsRegisteR
6 konfeRenseR, mässoR och kuRseR
Ulf Nilsson
Ulf har verkat som konsult och utbildare i EMC-frågor sedan 1968, vilket inkluderar provningsverksamhet, utveckling, kon struktion, rådgivning, utbildning samt dele gat och föredragshållare i flera EMC-sym posier. Hos Ericson Microwave var han ansvarig för deras EMC-verksamhet från 1968 till 1983 och därefter ansvarig hos Don White Consultants Incorporated i Vir ginia, USA (DWCI) för konsultverksamheten samt reste runt i USA, Europa och Israel, som en av DWCIs EMC-instruktörer.
Efter DWCI:s konkurs investerade Ulf i egenutvecklat EMC-kurs material och kursverksamhet hos EMC Services. Han har utbildat hundratals ingenjörer i EMC-teknik och regler.
9
20 teknikkRönikan – peteR stenumgaaRd
STATISK ELEKTRICITET PÅ KONTOR
Peter Stenumgaard
Redaktörerna
Under många år var Miklos verksam som EMC-konsult, med rådg ivning och provning för många återkommande kunder. Mångårig erfarenhet från utveckling av EMC-riktiga lösningar i dessa uppdrag har gett Miklos underlag, som han med trovärdighet kunnat föra vidare i sina råd, kurser och artiklar.
Han återvände till Sverige 1884 och startade EMC Services Elmiljöteknik AB. 2000 sålde han detta bolag till Saab, men fort satte som anställd ett antal år fram till pension.
www.electronic.se – Electronic Environment online 5 Electronic Environment # 2.2022
10 stoppa stöRningaR, del 3
36
Ulf startade EMC Magazine, vilket sedermera omvandlades till Electronic Environment, där Ulf även tidigare har varit EMC-redak tör. Han har dessutom varit medförfattare till svenska EMC-hand böcker på uppdrag av bl a Ericsson och FMV.
Civilingenjör Teknisk Fysik och Elek troteknik (LiTH 1988) samt Tekn Dr. Radiosystemteknik (KTH 2001). Arbetade fram till 1995 som systemingenjör på SAAB Military Aircraft där han arbetade med elektromagnetiska störningars effekter på flygplanssystem. Detta inkluderade skydd mot exempelvis blixtträff, elektromagnetisk puls (EMP) samt High Power Microwaves (HPM). Han har varit adjungerad professor både på högskolan i Gävle och Linköpings universitet. Peter arbetar idag till vardags på FOI. Han var technical program chair för den internationella konferensen EMC Europe 2014 som då arrangerades av Just Event i Göteborg.
8 ny el standaRd
17 fusionskRaft kan bli fRamtidens säkRa och billiga eneRgi
3 ReflektioneR
21EMC EUROPE 2022 CONFERENCE PROGRAM
Ur innehållet
44th Annual EOS / ESD Symposium
IEEE ISPCE 2022
IEEE EMC + SIPI 2022
Fundamentals of EMC 23-25 augusti, Oslo www.emcservices.se
6
1-5 Augusti, Spokane, USA
IEC 61508 - Pålitliga elektroniksystem 20-21 September, Borås www.ri.se
EMC in military equipment and systems 8-10 November, online www.emcservices.se
RED – Trådlös kommunikation 8 december, online www.intertek.se
9-14 Oktober, Denver, USA
Evenemangen planeras att genomföras enligt ovan vid denna tidnings pressläggning. Aktuell information om eventuella förändringar finns på respektive evenemangs hemsida.
12-14 Juli, Cologne, Tyskland
Sänd upplysningar till: info@contentavenue.se
IEEE MAPCON 2022 Microwaves, Antennas and Propagation Conference 12-16 December, Bangalore, Indien
EMC Europe 2022
Kurser
20-22 September, San Diego, USA
Global MilSatCom 2022 8-10 November, London, UK
SNRV www.radiovetenskap.kva.se SEES www.sees.se
Konferenser & mässor
18-23 September, Reno, USA
Electronic Environment # 2.2022
Föreningsmöten
Se respektive förenings hemsida: IEEE www.ieee.se
ATEX direktiv 22-24 November, Stockholm www.stf.se
Grundkurs i EMC 11 oktober, online www.intertek.se
Tipsa oss gärna även om andras evenemang, såsom internationella konferenser!
Int. Symposium and Exhibition on Electromagnetic Compatibility 5-8 September, Göteborg
– Electronic Environment online
EMV 2022
www.electronic.se
AMTA Antenna2022Measurement Techniques Association
Electronica 2022 15-18 November, münchen, Tyskland
Konferenser, mässor & kurser
Regler för anslutning till elnät 20 Oktober, Stockholm www.stf.se
13-15 September, Novi, USA
Vi tar tacksamt emot tips på kurser, förening smöten och konferenser om elsäkerhet, EMC (i vid bemärkelse), ESD, Ex, mekanisk, termisk och kemisk miljö samt angränsande områden. Publiceringen är kostnadsfri.
Nordiska ESD-rådet www.esdnordic.com SER www.ser.se
Int. Symposium on Product Compliance Engineering
TIPSA OSS!
The Battery Show North America
–
LÖSNINGAR OAVSETT HOTBILD
electronic-195x128,5.indd 1 2019-01-24
Med mer än 30 års erfarenhet av utveckling, projektering och installation törs vi säga att vi kan det här med EMC och säker elmiljö. Vi har genom åren hjälpt hundratals enskilda kunder, myndigheter och större företag med vår kunskap, oavsett kravspecifikation, skärmningsklass eller produktbehov. Målsättningen framgent är inte lägre satt. Vi kommer att fortsätta hjälpa våra uppdragsgivare med kundanpassade lösningar - oavsett problem eller hotbild. Välkommen till KAMIC - med uppkavlade ärmar står vi startklara och redo.
KAMIC Installation TEMPEST-filter NEMP-filterHEMP-filter www.electronic.se – Electronic Environment online 7
Jolex AB, +46 8 570 22985 mail@jolex.se, www.jolex.se for all your EMC, Thermal & Sealing Solutions 10:39
NYHET
Tel: 054- 57 01 20 | www.kamicemc.com
Fire hazard testing – Part 9-2: Surface spread of flame – Summary and relevance of test methods
Fire hazard testing – Part 5-1: Corrosion damage effects of fire effluent –General guidance
Vehicles, boats and internal combustion engines – Radio disturbance characteristics – Limits and methods of measurement for the protection of on-board receivers
Fire hazard testing – Part 5-2: Corrosion damage effects of fire effluent –Summary and relevance of test methods
Teknisk specifikation.
Provning av brandegenskaper – Del 9-2: Spridning av lågor längs en yta –Översikt över provningsmetoder och deras tillämplighet
Provning av brandegenskaper - Del 5-1: Korrosionspåverkan från förbränningsprodukter – Vägledning
EMC &Complianceconsulting saab.com/emc
SS-EN IEC 60695-7-2, utg 2:2022
Fastställelsedatum 2022-03-16
SEK TK 89
SS-EN IEC 60695-9-2, utg 2:2022
IEC 60695-5-1:2021 • EN IEC 60695-5-1:2021
IEC/TS 60695-5-2:2021 • -
Listan upptar ett urval av de standarder som fastställts under mars och april 2022. För varje standard anges svensk beteckning, internationell motsvarighet (om sådan finns) och europeisk motsvarighet (om sådan finns). Om den europeiska standarden innehåller ändringar i förhållande till den internationella anges detta. Dessutom anges svensk titel, engelsk titel, fastställelsedatum och teknisk kommitté inom SEK Svensk Elstandard. För tillägg framgår vilken standard det ska användas tillsammans med, men för nyutgåvor och standarder som på annat sätt ersätter en tidigare
SEK TK 89
standard framgår normalt inte vilken denna är eller när den planeras sluta gälla.
Fastställelsedatum 2022-03-16
Electronic Environment # 2.2022
Fastställelsedatum 2022-03-16
Ny el-standard
Fastställelsedatum 2022-03-16
SEK TS 60695-5-2, utg 1:2022
SEK TK 89
Fastställelsedatum 2022-03-16
Provning av brandegenskaper – Del 5-2: Korrosionspåverkan från förbränningsprodukter – Sammanfattning och relevans av test metoder
SS-EN IEC 60695-5-1, utg 3:2022
Används tillsammans med SEK TS 60695-5-2.
SEK TK EMC
Motorfordon, motorbåtar och förbränningsmotordrivna anordnin gar – Radiostörningar – Gränsvärden och mätmetoder avseende störningar på radiomottagare i motorfordon, motorbåtar eller på förbränningsmotordrivna anordningar
Frekvensområdet är utökat till 5 925 MHz och informativa bilagor om mätosäkerhet har tillkommit.
IEC 60695-7-2:2021 • EN IEC 60695-7-2:2021
IEC 60695-9-2:2021 • EN IEC 60695-9-2:2021
SS-EN IEC 55025, utg 4:2022
8 www.electronic.se – Electronic Environment online
SEK TK 89
Provning av brandegenskaper – Del 7-2: Rökgasers giftighet – Översikt över provningsmetoder och deras tillämplighet
CISPR 25:2021 • EN IEC 55025:2022
Fire hazard testing – Part 7-2: Toxicity of fire effluent – Summary and relevance of test methods
Sammanställningen är ett urval av nya svenska standarder på det elek trotekniska området fastställda av SEK Svensk Elstandard de senaste tre månaderna. För kompletterande information: www.elstandard.se
De standarder och vägledningar som getts ut i serien IEC 61340 ses regelbundet över av
offentliga lokaler, där plötsliga urladdningar
433 beskrivs hur man identifie rar och undviker risker med statisk elektricitet i explosionsfarlig miljö. Det gäller främst vid han tering av vätskor, gaser och pulver i olika proces ser och moment i industri och handel.
Källa: SEK Svensk Elstandard
Den planerade standarden ska främst vända sig dem till utformar och beställer golv och annan inredning och ska hjälpa dem att förstå och bedöma risker med statisk elektricitet och hur man minskar dem, bland annat genom att välja lämpliga produkter och material. Projek tet, kallat IEC 61340-6-2, drivs i den tekniska
kommittén IEC TC 101, Electrostatics. IEC är den internationella standardiseringsorga nisationen inom el, elektronik, informations teknologi och angränsande områden. Svensk forskning och industri deltar genom den svens ka spegelkommittén SEK TK 101 Elektrosta tik inom SEK Svensk Elstandard som är den svenska medlemmen i IEC.
ge obehag och orsaka risker.
Statisk elektricitet på kontor elektricitet på kontor och i från statisk elektricitet kan
Outstanding perspectives WITH EMC SOLUTIONS FROM THE MARKET LEADER We provide everything you need for development, precompliance and compliance measurements to ensure successful EMC certification. ► Exceptionally fast EMI test receivers ► Efficient diagnostic tools for detecting EMI ► EMC software packages for interactive and fully automatic measurements ► Wide range of accessories for performing EMI measurements ► Compact and modular broadband amplifiers ► RF shielded chambers ► Complete EMC test systems www.rohde-schwarz.com/ad/emc Ett nytt projekt ska verka för mindre statisk
Standarder
Standarden ska komplettera den som redan finns om kontroll av statisk elektricitet i sjuk husmiljöer, SS-EN IEC 61340-6-1. Sedan ti digare finns även SEK Handbok 454, som be handlar statisk elektricitet där urladdningar kan ge obehag och där man inte kan utesluta risker för skador på utrustning, till exempel inom sjukvården eller vid elektronikservice på plats hos kund. Just frågan om hantering av känsliga elektronikkomponenter beskrivs i standarden SS-EN 61340-5-1 och en tillhöran de vägledning finns i IEC/TR 61340-5-2.
den tekniska kommittén IEC TC 101. Nu upp dateras bland annat just IEC 61340-5-1 om hantering av elektronikkomponenter och IEC TS 61340-5-4 om kontroll och verifiering av ett ESD-skyddsprogram.Deltagandeiprojekten är öppet för fler, kon takta SEK Svensk Elstandard för mer informa tion. Den som deltar vet vad som är på gång och har en möjlighet att bidra med sina erfarenheter och I SEKlösningar.Handbok
Plötslig urladdning från statisk elektricitet kan ge obehag och orsaka risker, även på kontor och i offentliga lokaler. Brännbara gaser och ångor kan antändas, till exempel vid rengöring med handsprit. Elektrostatiskt uppladdade föremål kan dra till sig smuts och bakterier som svävar i luften och elektrostatiska urladdningar kan ska da elektronisk utrustning.
Hur tåliga mot elektrostatiska urladdningar som olika slags elektroniska apparater behöver vara står i olika produktstandarder, till exempel för IT-utrustning i SS-EN IEC 55014-2 och för medicinteknisk utrustning i SS-EN 60601-1-2. Den som inte deltar, utan bara läser och använ der standarderna, kan enkelt ha sitt standardbib liotek uppdaterat och lätt tillgängligt på nätet.
Därför har man i standardiseringsorganisatio nen IEC börjat arbeta på en standard som ska beskriva hur man minskar förekomsten av sta tisk elektricitet på kontor och i offentliga miljöer. Dessa problem är inte minst aktuella på vintern här i Norden, när luften är torr. Projektledaren kommer också från Finland.
STOPPA STÖRNINGAR!
- eliminera eller reducera störande fenomen vid källan,
Apparatalstrade störningar i form av transientskurar eller enstaka trans ienter orsakade av reläer och kontaktorer tillsammans med induktiva laster är vanliga orsaker till oönskat uppförande eller felaktigheter i elektriska in stallationer samt sporadiska störningar i styr- och datorutrustningar. Även ESD orsakar ofta oönskade reaktioner hos apparater.
Med avstörning menar vi åtgärder (förändringar) eller användning av spe ciella komponenter, vilket syftar till att begränsa störningsalstring vid dess källa eller begränsa störningspåverkan vid störningsoffret. Det gäller att tillräckligt kraftigt begränsa både aktuella eller förväntade störningsfeno men så, att effekten av dessa inte påverkar apparaters och systems funktion och prestanda inklusive förstörelse.
Kurskapitel AVSTÖRNINGC: OCH SKYDD – DEL 1
KURSENS SYFTE
Detta är första delen av tredje kursen i vår EMC-kursserie och kursavsnittet ger tips om hur man ”fixar” (dvs undviker eller åtgärdar) vanliga störnings problem. Med ”vanliga” syftar vi på de vanligaste vardagliga orsakerna till störningsproblem. ”Fixarråden” avser antingen att förhindra eller reducera störningsalstring eller att skydda sig mot påverkan från olika icke-önskade elektromagnetiska fenomen (apparatalstrade eller naturliga).
Kursen kan studeras utan att ha studerat de övriga EMC-kurserna i denna kursserie, men det är en klar fördel att ha studerat avsnitten EMC-intro duktion, Källor, offer och kopplingsvägar samt Elementär ellära och an dra grundbultar för EMC-förståelse före detta kursavsnitt.
Målgrupp är ALLA som vill slippa störningar, dvs chefer (alla nivåer), kvalitetsansvariga, projektledare, marknadsförare, säljare, installatörer, el- och elektronikkonstruktörer, meka nikkonstruktörer, m fl. EMC! På vår hemsida www.electronic.se finns en kort repetition av elläran samt andra grunder att behärska för att lättare förstå våra texter.
Transienta överspänningar, oberoende av orsak, kan förstöra eller åldra Transienstskurarelektronikkomponenter.utbreder
Självstudiekurs för chefer och konstruktörer:
Först kan vi erfarenhetsmässigt konstatera att de flesta elektromagnetis ka störningskällorna finns inom samma anläggning som störningsoffren. Grannarna eller elnätet är sällan orsak till störning. De vanligaste störande apparaterna eller källorna är elektromekanisk utrustning, olika typer av spänningshackare samt ESD och åska.
sig som ledningsbunden störning (via både mat nings- och signalledningar) och ”hoppar lätt över” (genom framför allt kapacitiv överhörning) från en ledningsstruktur eller kabel till en annan. Dessa störningar (oftast sk gniststörningar, se nedan) har relativt lågt en ergiinnehåll, men har ett brett frekvensinnehåll på grund av mycket korta Exempelomslagstider.på kraftiga störningskällor är: induktiva komponenter, exem pelvis relä- och kontaktorspolar samt magnetventiler, vilka styrs av me kaniska brytare såsom strömbrytare, reläer och kontaktorer (se nedan).
ENKLA RÅD FÖR ATT HANTERA OCH KONSTRUERA STÖRNINGSFRIA PRODUKTER
Åtgärda och förhindra störning genom att:
Stoppa störningar
VAD ÄR AVSTÖRNING?
Målgrupper är främst användare, såsom servicetekniker, installatörer, eloch elektronikkonstruktörer, mekaniker, vilka i sin dagliga verksamhet kommer i kontakt med el- och elektronik-komponenter eller dito appara ter, och som kan vara drabbade av EMI (Electro Magnetic Interference). Även andra, som på något sätt arbetar med produkter med el- eller elektro nik-komponenter, har god nytta av detta praktiskt inriktade kursavsnitt.
Vi går igenom typiska störningskällor, störningsoffer och ger avstörnings tipps för dessa. Även för vanliga hot såsom åska och ESD ger vi skyddstipps.
10 www.electronic.se – Electronic Environment online Electronic Environment # 2.2022
- begränsa störningens geometriska utbredning (zonindelning, skärmning), - använda nivåbegränsande komponenter (dioder, zenerdioder, varistorer, gnistgap m fl), - använda bandbreddsbegränsande komponenter (kondensatorer, induktorer), - leda störande ström kortast möjliga väg tillbaka sin källa (minimera slingytor), eller - minska mottagligheten (känsligheten) för störande fenomen.
STÖRNINGSSPRIDNING I EN INSTALLATION
En annan typ av störningskällor är switchande kraftaggregat, frekvensom riktare (AC till DC, DC till AC, D till DC) och drivkretsar till stegmotorer. Störningsemmissionen från dessa begränsas med lämplig intern uppbygg nad samt med filtrering och skärmning. Se tidigare avsnitt om störnings källor. Dessa källor alstrar ett bredbandigt spektrum med övertoner till swichfrekvensen; ju kortare omslagstider hos de spänningshackande trans itorerna desto högre frekvenser.
Figur C 01. Gniststörningsalstring pga mekanisk brytning av induktiv last.
Notera att dessa sk gniststörningar består av flera efterföljande kortvariga pulser med branta flanker, därav störningens stora bandbredd och ”förmå ga” att spridas i en anläggning både ledningsbundet och via framför allt kapacitiv överhörning (I = C dU/dt).
C01 Mekanisk Omslagstidtransienten”stängerGnistaBrytningsögonblickbrytareav” ≈ 1ns brytningströmiströkapacitansinduktanslindningenslindningenstraxföreL = C = I0 Induktiv= last: relä, dragmagnetventil, osv L C I0 Utopp = -I0 L Utopp ˂ 10 kVC U + U
Dessa elkomponenter kan, om de inte är avstörda på rätt sätt, generera störningstransienter på flera kV. Det mest effektiv sättet att bekämpa dessa störningar är att försöka begränsa dem vid källan. Helst bör man välja lös ningar, som i sig inte genererar denna typ av störning. Detta genom att t ex styra induktiva laster med halvledare (men glöm inte att skydda halvledaren för den negativa motspänningen!).
www.electronic.se – Electronic Environment online 11 Electronic Environment # 2.2022 g
GNISTSTÖRNING
Figur C 02 sammanfattar en provningsmetod, som effektivt avslöjar even tuella brister hos en elektronikkonstruktion. Man påför en simulerad gniststörning kapacitivt till apparatens ledningar och kablar, både i ge mensam mod och differentiell mod. Det är viktigt att påkänningen skall pågå tillräckligt länge i varje läge för att hitta känsliga slumpmässiga kom binationer.
Exempel på påverkan: Bockningsmaskin för tunnplåt bockade alltför ofta fel på grund av tran sienter, som kom in via dess nätanslutning och fortplantade sig pga över hörning till en RS232-kommunikationskabel, vars kabelskärm var felaktigt ansluten.
Som ung elektronikkonstruktör på 70-talet använde vi på vår avdelning en transientgenerator för utvärdering av konstruktionens tålighet. Denna provning, tillsammans med en ESD-generator, använde vi flitigt för att visa konstruktionens stabilitet. Begreppet EMC var då inte uppfunnet, eller i varje fall kände inte vi till det.
Spänningen skulle teoretiskt bli oändligt hög om bryttiden för strömmen genom induktansen vore lika med noll. I praktiken är det givetvis inte så och dessutom begränsas omslagstiden av den strökapacitans, som finns pa rallellt med induktansen. Den genererade spänningens toppvärde kan upp nå flera kilovolt, vilket kan förstöra elektronikkomponenter.
Figur C 03. Gnistavstörning.
Överspänningar (positiva eller negativa) uppstår då induktiva laster bryts:
Då induktiva laster bryts med mekaniska brytare uppstår gnistbildning och därmed transientskurar. Se Figur C 01. Upprepade gnisturladdningar upp står på grund av upprepade brytningar och slutningar av strömmen: när de mekaniska kontaktytorna separeras bryts strömmen och därmed uppkom mer en mot-EMK enligt ovan. Denna spänning orsakar ett överslag (gnis ta = jonisering) mellan brytarna och därmed sluts strömmen igen, varvid spänningen kollapsar till noll. Denna kollaps sker på mindre än en ns. Men avståndet mellan brytarna fortsätter att öka och den uppkomna gnistan slocknar, varvid det blir en ny strömbrytning och ett efterföljande överslag med tillhörande spänningskollaps. Detta förlopp upprepas till dess brytar na är så långt isär att mot-EMK-n inte förmår åstadkomma ett överslag. I detta skede utvecklas mot-EMK-n fullt ut, men begränsas av förekomman de parallellkapacitans.
I ett likspänningssystem blir mot-EMK-n negativ relativt systemspänning en, se Figur C 01, och toppspänningen kan komma upp i flera kV. Det finns exempel på uppmätta spänningstoppar i storleksordningen 10 kV.
UEMK = -L di/dt
Denna typ av störning bör alltid begränsas, helst förhindras, för att inte kunna sprida sig och därmed ställa till onödig skada.
Figur C 02. Tålighet mot transientskur enligt SS-EN 61000-4-4.
12 www.electronic.se – Electronic Environment online Electronic Environment # 2.2022
• operationsförstärkare påverkas och lämnar felaktigt värde.
I känsliga fall behöver eventuellt mekaniska brytare avstöras med en lämp ligt dimensionerat RC-krets. Exempel på ett sådant fall: i en stereoanlägg nings högtalare hördes irriterande knäpp eller knaster varje gång man startade skivspelaren. En RC-krets (100 ohm + 100 nF) över skivspelarens strömbrytare avhjälpte problemet.
Anslut en kondensator mellan varje anslutningspol och motorhöljet (skär men), med så korta ledare som möjligt. Dessa leder den högfrekventa stör ningsströmmen tillbaka till motorlindningen via de strökapacitanser som finns mellan lindningen och höljet. Genom att på så sätt leda tillbaka stör ningsströmmen till källan, reduceras den del av störningsströmmen som annars skulle flyta i anslutningsledningarna. Dessa leder annars störningen vidare till andra apparater samt kan även agera som effektiva antenner.
• programmet hoppar fel,
Figur C 04. Motoravstörning.
Exempel på vanlig påverkan på elektronikkretsar:
Avstörning av induktiva komponenter Exempel på induktiva komponenter, som alltid bör avstöras för att man ska få en så bra allmän elmiljö som möjligt, är reläer, kontaktorer, magnetven tiler, värmeslingor mm, vilka styrs av mekaniska brytare. Kortfattat är det den induktiva komponenten som alstrar en hög mot-EMK, vilken i sin tur är orsak till gnistbildning i den mekaniska brytaren. Elmotorer kan även behöva avstöras, särskilt likströmsmotorer.
Elmotorer
• kommunikationskretsar låser sig eller förstörs,
Om man väljer att begränsa mot-EMK-n från en induktiv komponent med en diod eller annan komponent, så är ett krav att denna kompo nent ska tåla en ström lika stor som drivströmmen genom den induktiva komponenten. Restspänningen vid diodskydd uppgår till diodens fram spänningsfall (enstaka volt), dvs man uppnår en spänningsbegränsning på flera tusen gånger!
Motorer, som fortsätter att rotera efter att drivspänningen brutits och inte har annan parallellkopplad elektrisk last, genererar en kraftig mot-EMK-transient (motorn fungerar som generator). Detta kan kräva en spänningsbegränsande komponent (t ex. varistor) parallellt med motorn.
Vid växelspänningsdrift kan varistorer användas, men då får inte begräns ningsspänningen understiga drivspänningens toppvärde.
Notera att vid avstörning av en induktans med en enkel diod (vilket endast fungerar vid likspänning) förlängs reläets falltid emedan det flyter ström kort tid efter brytögonblicket.
Som regel bör induktiva laster, som styrs av mekaniska brytare, såsom re läer, kontaktorer, magnetventiler och DC-motorer alltid avstöras i förbyg gande syfte. Det är i de flesta fall olämpligt att låta störningar från dessa komponenter obehindrat sprida sig i eller utanför installationen.
Avstörning sker genom att montera en nivåbegränsande komponent, med kortast möjliga anslutningar, parallellt med den induktiva komponenten, se Figur C 03. Avstörningskomponenterna kan vara av typen diod (endast för DC), zenerdiod, varistor eller kondensator; även resistor kan fungera. Leve rantörer av reläer och kontaktorer tillhandahåller ofta lättmonterbara och lämpligt utformade avstörningskomponenter. Allt för ofta struntar man i att ”kosta på sig” dessa avstörningskomponenter, men då får man betala med mer eller mindre kostsamma sporadiska felfunktioner i systemet.
Figur C 05. Gemensam-mod-strömemission från spänningsomvand lare pga kapacitans mellan transistor och kylfläns.
Olika former av kraftelektonikkretsar har visat sig vara orsak till omfattan de och allvarliga störningssituationer. När persondatorer började användas på 1980-talet störde dessa ut radiokommunikation av olika slag. Förutom alla digitalelektronikkretsar var det kraftaggregaten som orsakade stör
Figur C 06. Fältemission från spänningsomvandlare.
C06_B18 VOUT elnät IC ICM Ikom ICM IDM ZZ
• mikroprocessorns reset-krets störs,
Mekaniskt kommuterande elmotorer är kraftiga störningskällor. Välj el motorer där tillverkaren ansträngt sig att minska gnistbildningen i kom mutatorn eller har byggt in avstörningskomponenter i motorn. Eller, hellre, använd borstlösa motorer. Montering av yttre avstörningskomponenter (se Figur C 04) förutsätter att motorn är (åtminstone partiellt) metallkapslad.
AVSTÖRNING AV KRAFTELEKTRONIK
• datakommunikationshastigheten blir drastiskt lägre pga omsändningar och
AVSTÖRNING AV ELEKTROMEKANISKA KOMPONENTER
I mindre omvandlare kan jordplanet fungera som värmesänka, varvid den kapacitiva strömmen ju går direkt till sin källa!
Figur C 07. Generell modell för spänningshackare. g
www.electronic.se – Electronic Environment online 13 Electronic Environment # 2.2022
Mellan transistorn och dess kylfläns och mellan dioden och dess eventuella kylfäns finns kapacitans, detsamma mellan ledarna från induktansen till transistorn och dioden, se Figur C 07. Vid varje omslag drivs en kapacitiv ström genom dessa kapacitanser till omgivningen. De dominanta kapaci tanserna Cd till transistor och diod bidrar mest till störningsströmmen. Notera att de elektriska fälten från kylflänsarna lätt kopplar till omgivande kretsar och ledningar pga kylflänsarnas relativt stora ytor!
Spänningsomvandlare
C08 DC
dare till PE-ledaren via apparathöljet. Denna ström kan genera störningar, vilka kan uppnå nivåer flera hundra gånger högre än aktuella gränsvärden för både ledningsbunden och strålad emission om inte spänningsomvand laren byggs med tanke på att minimera störande ström-, spännings- och Redanfältemission.iförra
För att minska all denna oönskade koppling till omgivningen måste först ledarlängderna mellan induktorn, transistorn och dioden göras så korta det är möjligt. Kylflänsarna ska anslutas till transistorns emitter (source) eller till omvandlarens jordplan så nära transistorn det går. Ytterligare en åtgärd är att skärma transistorn, dioden och induktorn (ev del av denna) samt göra jordplanet till en del av skärmen. Kanske även kylflänsarna kan vara del av skärmen. För att inte högfrekvent ström och spänning ska läcka via olika ledningar bör genomföringskondensatorer användas, se Figur C 08 Även ferritkärnor kan användas.
Sätt Sverige på den elektrotekniska kartan. För att Sverige fortsatt ska kunna vara en konkurrenskraftig nation och ha ett starkt inflytande i internationella samarbeten krävs standarder. Läs mer på elstandard.se.
I nätdrivna datorer och olika former av nätdriven elektronik används spän ningsomvandlare, se C 05. En spänningsomvandlare ”hackar” den likrik tade nätspänningen för att sedan omvandla den till en annan nivå, oftast lägre, via en transformator. Under spänningsomslagen drivs en kapacitiv ström via strökapacitansen mellan effekttransistorn och kylflänsen och vi
ningar. Orsaken var att de spänningsomvandlare som användes i datorerna hackade den likriktade växelspänningen för att transformera den till för elektroniken användbara spänningar. Den hackade spänningens flanker (omslagstider på den tiden ca 100 ns) orsakade oönskade högfrekventa strömmar i anslutna ledningar och kablar samt högfrekventa fält. Se Figur C 05 och C 06. Redan i kursavsnitt B, del 1, gav vi övergripande exempel på denna typ av störningskällor.
Figur C 08. Generella avstörningsåtgärder för spänningshackare. Fe = ferritkärna, C = genomföringskondensatorer, L = induktor, D = diod, T = transistor. T LCC D Skärm Fe C
En likspänning matar en switchtransisor (i vissa fall flera), vilken styrs att sluta och bryta förbindelsen till spänningsnollan. Omslagstider kan vara mellan 10 och 0,1 ns. Switchtransistorer har ofta en metallkåpa, för att underlätta kylningen, och transistorn är ofta monterad isolerat från en vär mesänka (kylfläns), vilken även denna är isolerad från övrig mekanik. Den hackade spänningen likriktas med en diod före matning till en last, ofta i parallell med en laddningskapacitans.
kapitlet (kursdel B) nämnde vi de induktiva fält som alstras av olika strömmar i kraftelektonik, se Figur C 06. Försök undvika eller reducera dessa i grundkonstruktionen samt se till att strömslingorna blir så små som möjligt.
tr, t = omslagstider ≈ 1ns Ic = C du dt
t r t f
Det finns spänningsomvandlare som inte använder transformatorer, t ex
Ytterligare en källa till störningsalstring är diodens kommuteringspul ser. Dessa reduceras med en kondensator (några hundra pF) parallellt med dioden.
Fe
Generell förklaringsmodell med åtgärder I Figur C 07 ger vi en förklaring till varför spänningshackare av olika slag alstrar högfrekventa störningsströmmar och fält. Spänningshackare an vänds i många olika kraftelektronikapparater, såsom kraftaggregat för elektronikdrivning (bl a datorer), batteriladdare, motordrivningsapparater (frekvensomriktare) samt DC-AC-omvandlare och optimerare för solcells anläggningar m fl.
U DC D Cd Cd T U = = strökapacitanser = transistor = induktansLT CdD = dominanta strökapacitanser = diod = kylfläns höljemetall
C07 L
Electronic Environment # 2.2022 14 www.electronic.se – Electronic Environment online
Sekundärkretsen: kommuteringspulser genereras även av sekundärsidans likriktardiod. Åtgärder: dioden skall vara av sk ”soft-recovery” typ och slingans yta ska vara liten eller en kondensator parallellt med dioden.
Ofta köper man CE-märkta spänningsaggregat (komponenter) avsedda för inbyggnad. Man måste se upp med att dessa aggregat kanske inte är konstruerade och testade för CE-krav avseende fältemission. Tillverkaren anser alltför ofta, eftersom de ändå skall byggas in, att det är upp till an vändaren att se till att enheten blir tillräckligt skärmad och filtrerad för att undvika fältemission. Vi har träffat på fall, där det funnits deklaration och mätprotokoll, som visade att emissionen inte har mätts med representativa ledningar och belastningar. Detta ger ju missvisande emissionsvärden och inbyggaren kommer tyvärr att vid sina mätningar märka att emissionen är för hög. Spänningsomvandlarleverantörens ”fusk” leder till merarbete och ökade kostnader samt ofta försening.
Se upp med den induktiva kopplingen till andra närliggande kretsar. Åtgärder: kapacitansens och därmed strömmens storlek bestäms av tran sistorkåpans dimensioner, isolerbrickans tjocklek och dess dielektrikum. Ibland används en skärmad isolerbricka ansluten till transitorns emitter (source) för att komma till rätta med problemet.
så kallade buck converters, se Figur C 09. Här är den generella modellen för störningsalstring direkt tillämpbar, se Figur C 08.
C09 L D g sd C VOUT VIN>VIN + + Last MOSFET + C12 VOUT LastDC+
Frekvensomriktare
Åtgärder: använd så kallade ”soft recovery-dioder”, vilka ger lägre emis sion. Störningsströmmen genererar fält i proportion till den slingyta denna tillåts omsluta. Slingytan kan reduceras med en kondensator i storleksord ningen nF tvärs över bryggan eller över varje diod.
Figur C 11. Frekvensomriktarinstallation.
Åtgärder: arean på denna slinga skall begränsas så långt som möjligt genom att hålla layouten tät och ansluta en avkopplingskondensator så nära trans formatorn och transistorn som möjligt.
Figur 09. DC-DC-omvandlare (buck converter).
Figur C 10. Störningsströmmar från frekvensomriktare.
Alla slags frekvensomriktare (frekvensomvandlare, servostyrning, motor drivenhet) är mycket kraftiga störningskällor. Orsaken är densamma som beskrivits ovan, nämligen att omvandlaren skiftar spänningsnivå på kort tid genom att öppna och stänga en transistorbrygga. Denna pulsspänning matas oftast direkt till en motor, se Figur C 10. Emedan spänningsflan kerna är korta (= stor derivata) alstras därför ett brett övertonsspektrum, som lätt stör ut mät- och styrsystem i närområdet. Radiokommunikation i närheten av ej avstörda frekvensomriktare kan vara kraftigt begränsad upp i GHz-banden. Interna avstörningsåtgärder är desamma som för spän Ställningsomvandlare.iförstahand avstörningskrav på tillverkaren. En frekvensomriktare ska byggas för att alstra så lite (gärna lägre än vad ev standarder kräver). När detta inte är gjort kan man i installationer lägga till filter och skärm ning inklusive kabelskärning (vilket ju kostar extra).
Figur C 05 identifierar de enskilda störningskällorna i ett switchande ---aggregat:diodbryggan,primärkretsen,sekundärkretsen och - gemensam mod-strömläckage från switchtransistorn.
Diodbryggan: en till synes enkel likriktare med enbart resistiv last kan ge upphov till ledningsbundna störningar, som i sin tur kan alstra störnings fält. Störningen beror på halvledardiodernas relativt långa återhämtnings tid (”recovery time”). Det finns ett stort antal laddningsbärare i PN-över gången när spänningen ändrar polaritet. Dessa evakueras snabbt en kort tid efter spänningens nollgenomgång och medför en sk kommuterings strömspuls. Detta resulterar i pulser med ett brett spektrum och pulsre petitionsfrekvens motsvarande dubbla drivspänningens frekvens (100 Hz repetitionsfrekvens vid 50 Hz matning).
Gemensam mod-ström genereras i omvandlingsprocessen så som beskrevs tidigare. Denna ström skall i möjligaste mån begränsas, annars ger den upphov till radiostörningar.
Primärkretsen är en störningsalstrande strömslinga vars pulsade ström fly ter från glättningskondensatorn via transformatorn till switchtransistorn och tillbaka. Strömmens spektrum når upp till MHz-området och genere rar fält i omvandlarens omgivning.
Figur C 12. Princip för trefas växelriktare med Y-kopplad last.
C13
VOUT Last, nät
Detta var del ett av det tredje EMC-kursavsnittet i vår kursserie med syfte, att ge olika yrkeskategorier inblick i och förståelse för vad EMC innebär och hur EMC uppnås. Syftet med detta kursavsnitt (del 1 + del 2) är, att ge tipps om hur man relativt enkelt kan förhindra att vanligt förekommande störningsfenomen uppstår samt vad som minst bör göras för att förbättra apparaters störningstålighet.
Externt filter bör monteras som Figur C 11 visar. Filtret skall monteras direkt på montageplåten (ej på distanser eller skena) nära omriktaren och ledningar till in- respektive utsidan ska vara separerade (annars finns risk för shuntning av filtret). Även andra anslutande kablar (styrkabel, åter koppling, mm) behöver filtreras.
Se till att rippelspänningen Ur (Figur C 13) hålls låg med filtrering så att inte denna spänning orsakar övertoner pga likriktning i solcellsdioderna!
Växelriktare
Elförsörjningskabeln måste filtreras för att förhindra att störande över tonsströmmar sprider sig bakåt till nätet via matningskabeln. Ibland till handahåller tillverkaren ett filter, som kan monteras i direkt anslutning till omriktaren. Lösningen är ibland bristfälligt utförd på grund av felaktig anslutning eller montering av filtret.
I solcellsammanhang används växelriktare (DC till AC), vilka genererar störningar på liknande sätt som frekvensomvandlare (AC till AC), se Figur 12. I Figur 13 visas ett förenklat schema för en av faserna för en solcellsdri ven växelriktare med laddnings- och filterkondensator samt transistorernas kylflänsar. Strökapacitanser är indikerade samt parasitelement i solceller och i laddningskondensatorn. Pga kapacitansen från utledningen och mel lan transitorerna och kylflänsarna uppstår en gemensam mod-störnings strömmar ICM och pga serieimpedansen i laddningskondensatorn uppstår en normalmods störningsström IDM i matningskabeln. Både ICM och IDM ger upphov till radiofrekventa fält.
Electronic Environment # 2.2022 www.electronic.se – Electronic Environment online 15
C14
S +
Har du frågor eller synpunkter är du hjärtligt välkomna med dessa till info@breakastory.se. Vi utlovar inga personliga svar (även om det kan bli så), men vid behov publicerar vi tillrättalägganden. Vi uppskattar ditt en gagemang!
Figur C 13. Störningsströmmar (ICM och IDM) från en växelriktare.
Figur C 14. Avstörningsåtgärder för växelriktare.
Förlägg inte motorstyrkabeln nära känsliga mätkablar (risk för överhör ning). Montera motorstyrenheter och kraftelektronik skilda från styrelek tronik och känsliga givaringångar med tillhörande kablage (zonindelning). Använd helst separata skåp!
Ulf Nilsson emculf@gmail.com
LLS
Metallstruktur Låda, chassie IL Gr:
NätPE
I figur Figur C 14 är inte blixtskyddsaspekter beaktade, mer om detta läng re fram. Om man för att reducera RFI använder en grov ledning eller kabel skärm mellan solcellernas monteringsmekanik och växelriktarens skärm låda, så måste anslutningarna kunna tåla hög blixtström. Som visas senare i Figur 20, så ska inte denna ledning finnas, men då krävs att växelriktaren är mycket bra byggd och filtrerad för att inte avge störningsströmmar ut på likspänningsledningarna.
Miklos Steiner redaktion@electronic.se
Zi = solcellernas inre impedans, Ur = rippelspänning, IL = lastström, l, c = laddningskondensatorns inre impedans, ICM = gemensam-mod-ström, IDM = normalmodström.
Åtgärder för att minska störningarna är, se Figur C 14:
- skärma hela växelriktaren och förse alla in- och utledningar med filter, - inför de åtgärder som beskrivits i ovanstående exempel,
Fortsätt nu med självtest genom att välja svarsalternativ i Frågor och Svar. De rätta (eller mesta rätta) svaren hittar du längre fram i detta nummer av Electronic Environment.
AVSLUTNING
Generella installationsåtgärder för frekvensomriktare Montera omriktaren på en monteringsplåt med ledande yta. Det är en för del om omriktaren har ledande underdel, som med hela dess yta medger lågimpediv elektrisk kontakt med plåten. Motorkabeln skall vara i skär mat utförande och skärmen skall vara heltäckande och obruten i hela sin längd mellan omriktarens skärmande hölje och motorhöljet (metall förut ses). Kabelskärmen skall helst vara ansluten 360° till omvandlarens och motorns höljen med kabelskärmsförskruvningar. Näst bäst är att ansluta skärmen med en metallklamma (överfallsklamma) till monteringsplåten (se Figur C 11) så nära omvandlaren som möjligt.
Genom att använda transformatorkoppling mot nätet slipper man oönskat likströmsbidrag till lasten (nätet).
Byggnad, mark = strökapacitanser
} }
Metallstruktur Låda, chassie C + ? ? IL GrZ : Z : ℓ
Z
Z : ℓ } }
IDM Ur ICM ICM ICM
Gör dessutom strömslingan laddningskondensator C – transitorbrygga så liten som möjligt.
Byggnad, mark = genomföringskondensator = ev. förbindelse mellan PCB och skärmlåda
- inför en extra lågkapacitanskondensator med goda hf-egenskaper parallellt med bryggtransistorerna, - inför skärm mellan transformatorlindningarna och anslut den till växelriktarens jorplan, - tvinna ledningarna mellan solcellerna och växelriktaren och - anslut sollcellernas mekanik till växelriktarens skärmlåda med grov ledare eller kabelskärm.
VOUT
Frekvensomriktare skall vara CE-märkta. Granska tillverkarens överens stämmelsedeklaration samt, om möjligt, dennes mätprotokoll och följ mon teringsanvisningarna. Notera, en CE-märkt frekvensomriktare kan orsaka störning i närliggande radiomottagare! Då finns risk att installatören blir ansvarig för uppkomna störningsproblem.
D. Tvinnad motorkabel
D. På grund av höga strömmar
D. ESD
A. Utbreder sig utmed ledare
E. Montera en spänningsbegränsande komponent (till exempel varistor) parallellt med motorn
E. Begränsa utifrån kommande störningsfenomen
D. Gemensam impedanskoppling
A. Upprepade gnisturladdningar uppstår på grund av upprepade brytningar och slutningar av strömmen med mekaniska brytare som styr induktiva komponenter)
A. Använd borstlösa motorer
15. Vilka är de åtgärder man kan vidta för att minska common mode ström från switchtransistorn?
C. På grund av gnisturladdningar
F. Minimera kopplingen till andra närliggande kretsar
1. Vad menas med avstörning i EMC-sammanhang?
B. Ingångsfiltret
A. Endast egenalstradet
10. Varför stör frekvensomriktare?
A. Omvandlaren ”hackar” sönder matningsspänningen
4. Vilka typer av störningar syftar till att reduceras med avstörningsåtgärder?
C. Endast utifrån-kommande
A. Ljudisolering
D. Synkronmotorer
C. Kapacitiva komponenter
A. Motstånd
E. DC-motorer (mekaniskt kommuterande)
D. Anslut en kondensator mellan varje anslutningspol och motorhöljet (förutsätter att motorn är helt eller delvis metallkapslad)
B. På grund av hög spänning
C. Korta flanker
12. Varför stör spänningsomvandlare?
D. På grund av höga strömmar
16 www.electronic.se – Electronic Environment online Electronic Environment # 2.2022 STOPPA STÖRNINGAR! Enkla råd för att hantera och konstruera produkter med elektronik för att förhindra störningar FRÅGOR OCH SVAR: Kurs C, del 1: AVSTÖRNING OCH SKYDD Fler svarsalternativ är möjliga.
C. Åtgärder som syftar till att begränsa uppkomsten av störning vid dess källa
D. PPå grund av mot-EMK vid brytning av strömmen i en spole
C. Helskärmad motorkabel med skärmen heltäckande och obruten i hela sin längd
B. Induktiva laster, vilka styrs av mekaniska brytar
E. På grund av en kapacitiv ström via strökapacitansen mellan effekttransistorn och kylflänsen och vidare till PE-ledaren via apparathöljet
14. Vilka är de åtgärder man kan vidta för att minska störningar från diodbryggan?
E. Optokomponenter
B. Radiosändare
A. Montera en spänningsbegränsande komponent parallellt med den induktiva komponenten
B. Både utifrån-kommande och egenalstrade
E. Åska
E. Filtrera spänningsmatningen och kablarna till inrespektive utsidan ska vara separerade
C. Primärkretsen D. Sekundärkretsen
Rätta svar på sidan 34.
B. Med en lämpligt dimensionerat ferrit på tilledningarna
C. Med skärmkåpa
6. Vilka är de mest kända, kraftiga störningskällorna?
A. Apparatalstrade störningar såsom transientskurar
A. Reläer, kontaktorer
5. Vilka är de vanligaste kopplingsvägarna för transienter?
E. Switchtransistorn
B. Fjärrfältskoppling
B. Störningar som uppträder sporadiskt
B. Upprepade brytningar och slutningar av strömmen på grund av kontaktstudsar i mekaniska brytare)
B. Skärma
C. Överspänningar
3. Vilka är de vanligaste störningsorsakerna i en installation?
2. Vilka är de vanligaste komponenttyper för avstörning?
D. Tyristorer
F. Minimera kopplingen till andra närliggande kretsar
E. Skärmad isolerbricka
B. Skärma
A. ”Soft recovery-dioder”
A. Monteringsplåt med ledande yta B. Plastkapslad omriktare
7. Varför uppstår gniststörningar?
8. Hur skall man avstöra induktiva komponenter?
C. Kondensatorer
C. Överhörning
B. Med en lämpligt dimensionerat RC-krets
B. På grund av hög spänning
13. Vilka är de störande delarna av en spänningsom vandlare?
A. Diodbryggan.
A. ”Soft recovery-dioder”
C. Reducera slingytan för störningsströmmen D. Montera en kondensator i storleksordningen nF tvärs över bryggan eller över varje diod E. Skärmad isolerbricka
C. Reducera slingytan för störningsströmmen D. Montera en kondensator i storleksordningen nF tvärs över bryggan eller över varje diod
C. Korta flanker
A. Omvandlaren ”hackar” sönder matningsspänningen
C. Anpassade avstörningskomponenter tillhandahållna av leverantören av t x reläer och kontaktorer
D. Användning av speciella störningsbegränsande
B. Zenerdioder, varistorer
11. Vad är viktigt vid montering av frekvensomriktare?
9. Hur skall man undvika störningar från elmotorer?
www.electronic.se – Electronic Environment online 17 Electronic Environment # 2.2022
Tänk dig en form av kärnkraft som inte resulterar i långlivat radioak tivt avfall, inte släpper ut växthusgaser och som dessutom är billig att producera. Fusionskraft har beskrivits som framtidens lösning på vårt energibehov. Problemet är att den är ytterst svår att fram ställa, men tidigare i år presenterades mycket lovande framsteg som gör forskarna säkra på att de är på rätt väg.
– Fusion är den process som ger solen dess en ergiutveckling, så man förstår att det är extre ma förhållanden som krävs, berättar Göran Er icsson, professor vid institutionen för fysik och astronomi.Tillskillnad
Källa: Uppsala universitet Text: Åsa Malmberg
Att få igång så långvariga reaktioner att mer energi produceras än vad som tillförs har dock hittills inte lyckats, trots att försök gjort se dan 1950-talet. Men vid JET, som är världens största fusionsexperimentreaktor i drift, sattes nyligen efter ombyggnad av reaktorns innandö me och justeringar av instrumenten ett nytt världsrekord. Under de 5-6 sekunder som det är tekniskt möjligt att köra reaktorn producerades under de mest framgångsrika experimenten 59 MJ energi – tillräckligt stor mängd för att koka upp vatten i 60 kastruller. Det låter kanske inte så imponerande och motsvarade bara hälften av den energi som behövdes för att hålla igång processen. Men det var ändå en putsning av det gamla rekordet från 1997 och för forskarna var det en tydlig signal om att de är på rätt spår och kommer uppnå målet när nästa generations ex perimentreaktor tas i bruk 2025.
Forskning
relativt billiga och utspridda över jorden, för klarar Göran Ericsson.
mot vad som sker i vanliga kärn kraftverk där tunga atomkärnor klyvs för att utvinna energi bygger fusionskraft istället på att slå samman kärnor från lätta grundämnen. Framför allt är det väte, universums vanligas te grundämne, som används, precis som i solen. När atomkärnorna smälter samman till en stör re atomkärna, alltså ett tyngre grundämne, blir den nya kärnan lättare än de båda ursprungliga atomkärnorna. Skillnaden i massa omvandlas i reaktionen till energi. Och det rör sig om väldigt mycket energi. Precis som dagens kärnkraft fri görs i varje reaktion cirka en miljon gånger mer energi än i en vanlig kemisk förbränning som när vi till exempel eldar med ved.
ergi genom fusionsreaktionerna än vad som be hövs för att hålla dem igång. Experiment vid JET gav också forskarna en stor tillförsikt att ITER:s design kommer att kunna leverera det, säger Gö ran Ericsson.
Göran Ericsson, professor vid institutionen för fysik och astronomi. Foto: Mikael Wallerstedt
– Fusion har en del fördelar jämfört dagens kärnkraft: det bildas inga långlivade radioakti va restprodukter i själva reaktionsprocessen och det finns inga möjligheter för en eskalerande kedjereaktion som kan ge en härdsmälta eller explosion. Råmaterialen för bränslet är också
Neutroner övervaka
– Min egen forskargrupp är ledande inom fältet neutronmätningar för fusion. Vi har flera ”egna” avancerade mätsystem installerade vi fusions forskningsreaktorerna JET och MAST. Våra sys tem tog fina data både vid de tidigare rekorden 1997 och även under experimenten hösten 2021. En annan grupp inom institutionen tittar på mer fundamentala aspekter på de kärnreaktioner som neutronerna kan ge i reaktorns byggnadsmateri al. Ytterligare en grupp använder kärnfysikalis ka metoder genom att med jonstrålar analysera materialprover från olika fusionsexperiment för att vi ska lära oss hur materialens ytor och inre påverkas av de speciella förhållandena kring fusi onsreaktorn, berättar Göran Ericsson.
Vid Uppsala universitet har forskare länge arbe tat med olika aspekter av fusionskraft. Inte minst intresserar de sig för neutroner som frigörs vid fusionsprocesser och fyller en viktig funktion för att hålla igång reaktionerna genom att bilda nytt bränsle. Problemet är att neutronerna skapar en intensiv strålning runt reaktorn när den är i drift och att neutronerna kan orsaka kärnreaktioner i andra ämnen i reaktorns byggnadsmaterial så det är nödvändigt att hålla koll på dem.
Fusionskraft kan bli framtidens säkra och billiga energi
Försök sedan 1950-talet
– Nu byggs ITER i södra Frankrike som har cirka tio gånger större bränslevolym än JET. Där är avsikten att frigöra minst fem gånger mer en
Jag skriver här några korta rader om dess his toria. Mer material att läsa finns t ex på hem sidan www.grimeton.org/historia.
Första världskriget gjorde det tydligt att man hade haft stora svårigheter att hålla kontakten med omvärlden, i synnerhet över långa avstånd. Därför bestämde man sig för att leta efter ett alternativ till dyra och sår bara ledningsbundna överföringar. Man ville främst ha bra kontakt med USA, främst pga kommersiella skäl, men den stora mängden svenskamerikaner bidrog också till intresset. Kungl. Telegrafverket fick i uppdrag att göra
Om man vill lyssna på Grimetons sändare vid dessa tillfällen kan jag vidarebefordra ett tips från en kollega som är radioamatör: låna utom hus-tvättlinan, häng upp den rakt på manshöjd från marken och skala fram den inre bärlinan (av metall) så att du kan ansluta den till ljudko
Det valda systemet tillverkades av Radio Cor poration of America (RCA). Dessa hade mer eller mindre monopol på radiosändningarna till och från den amerikanska östkusten, så det bedömdes vara en bra långsiktig lösning att an vända deras system. Dessutom hade systemet utvecklats av den framstående svenskfödde uppfinnaren Ernst Alexanderson! 1924 stod anläggningen klar. Den Alexanderson-gen erator (en roterande omformare på 200 kW) som står på Grimeton är det enda fungerande exemplaret i världen. Den sänder på bärvågen 17.2 kHz (17.44 km våglängd) och har an ropsnamnet SAQ. Den första söndagen i Juli firar man Alexandersondagen och gör en sänd ning. Därtill sänder man på FN-dagen och på Juldagen. För att inte skapa alltför mycket störningar i omgivande hushåll kör man dock på reducerad effekt.
- En riktigt lång lina (Novik i Norge)
Arne Lindblad från FOI gav en presentation om hur radiosystem för Very Low Frequency (VLF) fungerar (inom området 3 – 30 kHz. På grund av den långa våglängden (100 – 10 km) blir an tennerna också stora – t ex Grimeton, som har sex stycken 120 m höga vertikala sändarmaster. Det är alltså inte den horisontella ”tvättlinan” som sänder, antennerna är alltså egentligen väldigt korta. Detta kompenserar man en del genom att ha en toppmatad kapacitans. Med hjälp av kapacitansen ökar strömmen vid reso nans och därmed det utsända fältet. Men vem använder då sådana här lågfrekventa system – nu när alla har mobiltelefon?
- DGNSS (Differential Global Navigation Sat ellite System), dvs högupplöst positionering med en lokal referens-sändare – t ex i ett hamnområde (283-325 kHz)
rtet i din stationära dator - och lyssna av efter demoduleringen. Om du bor i Halland kan det räcka att ta bort det skärmande höljet på datorn så att fältet kopplar in direkt i ljudkortet. Denna åtgärd innebär faktiskt också att man omdefini erar störningarna till en nyttosignal!
- Trådlös laddning av t ex elbilar (t ex 90 kHz)
Här finns givetvis utrymme för kollisionsrisk mellan systemen, så kallad telekonflikt. Arne beskrev mer i detalj hur olika antennkonstruk tioner kan se ut just för ubåtskommunikationen. Eftersom antennen kan bli fruktansvärt stor, så har man byggt olika varianter för att effektivis era sändningen:
- Multimast-antenner såsom Grimeton
Soligt EMC-möte vid Grimeton-sändaren!
- Enkelmast med paraplyantenn TLM (Top Loaded umbrella Monopole), som har para plyliknande vinklade linor från toppen som skapar en toppmonterad kapacitans
Till slut kom tillfället som många hade väntat på: ett möte i verkligheten inom IEEE EMC Sweden! För att krydda tillställningen lite extra, valde vi att ha mötet på Grimetons sändarstation. Dessutom hade vi också beställt ett strålande solsken och varmt väder! I och med att vi har en gemensam beröringspunkt i att skydda radiosystem från störningar, genomförde vi mötet som ett unikt samarrangemang mellan världsarvet Grimeton och IEEE EMC Sweden.
18 www.electronic.se – Electronic Environment online Electronic Environment # 2.2022
Många deltagare
- Loran C radiofyrar för fartyg (90 – 100 kHz)
RadiosystemPRESENTATIONERförVLF
Genom att förlägga mötet på Grimeton fick vi ett utmärkt tillfälle att utöva lite EMC-turism! Detta, i kombination med intressanta föredrag samt ett uppdämt behov av att träffas, gjorde att vi fick över 50 deltagare på mötet. Blandat med föredragen fick vi även en väldigt trevlig guidning av stationen och dess historia. Det är fascinerande att just Sverige var ett av de rel ativt få länder som satsade på en sådan lång distanssändare över Atlanten – och att den finns kvar! Jag rekommenderar alla att göra ett besök där, en imponerande anläggning! Efter rundvisningen hade vi det sedvanliga Ingen jörs-Släppet varvid alla snabbt spreds ut bland utrustningarna för att titta och diskutera. Med lite pockande, samt ett tydligt löfte om en kopp kaffe med bulle, kunde alla till slut åter samlas utomhus för att ta gruppbilden utanför sta tionsbyggnaden (Bild 1).
Hans Petersson från Combitech beskrev olika system för HF-radio – 2 till 30 MHz. Här går vi
Svenska IEEE EMC
- Robotgräsklippare (bredbandig sändning med slinga upptill 150 kHz)
Radiosystem för HF
Kort om Grimeton
Mer detaljer går att läsa i en gratis rapport som kan beställas från FOI (FOI-R-4506-SE).
En central militär tillämpning är kommunika tion med ubåtar, därför att dessa långvågiga signaler har en bättre möjlighet att tränga ner i vattnet. Detta sker som envägskommunikation (ubåten kan inte ha en så lång lina, och dessu tom en kraftig sändare) inom 19 – 25 kHz. Därutöver finns flera civila tillämpningar, såsom: - Tidsangivelse (den mest kända är väl 77.5 kHz från Mainflingen i Tyskland som nästan alla radioklockor söder om Luleå kan använda)
förbindelsen över Atlanten, till USA, trådlös genom att anlägga en ny, så kallad ”storradi ostation”. För att inte Danmark, Norge och Skottland skulle dämpa överföringen, föll valet på lokalisering på mellersta Halland. Grimeton låg på en höjd på lämpligt avstånd från kusten så att man var mer skyddad från militära angrepp från havet. Detta, i kombi nation med närliggande järnvägsförbindelser för transporterna, gjorde att valet föll på den na vackra plats.
Detta kräver organiserad samlokalisering, och i vissa fall får man använda förstärkt filtrering för att sidbanden inte ska smitta andra radi omottagare som ligger nära i frekvens. Detta kallas inom HF-världen för samgrupperingsfil ter (co-location filter, post selector)
Nästa gång kommer vi att träffas i Göteborg under konferensen EMC Europe. Om ni är in tresserade av exakt var, när och hur – lista er på
- Balansering mot tålighetskrav för HV-kom ponenter (främst kondensatorer och drosslar)
Dvs:utskicksmailet!nisomläser detta, men inte är med på våra utskick – maila till mig så lägger jag till er med en gång! Utskicken är gratis.
- Man kan inducera strömmen med en trans formator vilket ger en galvanisk separation mot MätmetodernaHV-systemäralltså
- Den innehåller en begränsning i rippeleffekt som man kan anpassa till det testade sys temet
Rippelströmmar i fordon Björn Bergqvist (Volvo Car) och Lennart Has selgren (EMC Services) beskrev utmaningar med att kravsätta och mäta rippelströmmar i elektriskaUtmaningenfordon.ligger till att börja med i att det är fruktansvärt trångt i bilar. Allt ska få plats, och bilen ska inte bli mycket större för det. Det innebär att personer i kupén sitter mycket när mare elektriska ledningar med höga strömmar än i andra sammanhang, strömmar som i sin tur ger magnetfält. När man studerar riskerna i detalj, finner man att det är lågfrekventa ström mar (< 400 kHz) som är det främsta problemet som ska attackeras. Elektriska fält, samt lik strömmen i sig, är inte särskilt problematiska.
- Den fokuserar på att generera ström (även om regleringen sker på spänning)
specifikt utformade ut gående från befintliga utrustningar i lab. Man ska därigenom kunna genomföra en mätning i ett EMC-lab (som har kapacitet att mäta både fordons- och militära utrustningar) utan att man behöver panikköpa ny utrustning för att man skapat en exotisk provmetod.
Ordf. Swedish Chapter IEEE EMC
Därmed får vi fokusera på ripplet i ström-mat ningarna, och då är det lika besvärligt med 12V-matningar som den elektriska driften (400 eller 800 VDC i personbilar). Det som har förändrats över tid är att lasterna på 12V-sidan successivt har ökat, och därmed även ström men. Det är faktiskt fördelaktigt med högspän da system, eftersom då strömmarna minskar i amplitud (och förhoppningsvis då även ripplet, men det är ingen garanti). Den nu kommande övergången till 800 VDC drivsystem är alltså en potentiell fördel i detta sammanhang. Högre spänning betyder alltså inte automatiskt mera Förutomstörningar!denna
Lennart Hasselgren
en vald mätmetod. Här finner vi att det inte finns någon standardiserad testmetod. Den metod som ofta nämns i detta sammanhang är ISO 21498. Denna har dock en begränsad inriktning på enbart högspända drivsystem (s k HV-system) och fokuserar dessutom på rip pelspänningar som vi här finner vara relativt ointressanta. Därför har Volvo för denna as pekt slopat denna metod och föreskriver istäl let en anpassning av den befintliga CISPR25 metoden. Anpassningen består i att man ad derar en kondensator parallellt med impedans nätet (Artificial Network, AN) som ska mots vara den lågfrekventa impedansen i elnätet så att provobjektets rippelström släpps fram och blir mätbar. Därtill byter man ut frekven splansmätningen mot en mätning i tidplanet med oscilloskop. Genom att mäta både spän ning och ström med fyra probar (man mäter då både differential mode och common mode) får man detaljerad information om provobjek tet. Med denna information kan man då skapa en simuleringsmodell som kan användas för systemsimulering för att hitta potentiella sys temresonanser som behöver åtgärdas.
utmaning, behöver vi fortsatt skydda de sensorer som finns i fordonen som reagerar på magnetiska fält, såsom Hall-givare. Dessutom har man i fordonsvärlden råkat ut för åldringsskador på komponenter i drivsystemet, t ex överhettning av kondensatorer. Detta är identiskt samma problem som uppstår i 400V AC-system i våra publika nät, där övertoner på 50 Hz kan skada transformatorer och konden satorbankar. Då kallar man det för Harmonics, men det är samma termiska fenomen.
På samma sätt som för alla radiosystem finns olika risker som ska hanteras: - Hälsorisker av elektromagnetiska fält (EMF), vilket kan innebära markering av riskom råden på fartyg i närheten av antennerna - Störningsrisker för annan elektronik i omgiv ningen, såsom trådbundet kommunikations system, larm, navigationssystem etc - Telekonflikt med angränsande radiosystem.
Sammanfattningsvis behöver vi alltså kravsät ta rippelströmmar utgående från följande be -hov:Hälsoeffekter av magnetfält - Skydd av känsliga sensorer
Framtida aktiviteter
Då vi har ett krav på emission måste vi också ha ett matchande krav på immunitet. Tålighet mot magnetfält finns redan i form av standarden ISO 11452-8, men för tålighet mot rippel måste vi tänka nytt – fast inte så mycket. Efter en del studerande av alternativa metoder, fann vi att den befintliga MIL-standarden MIL461G, metod CS101, var väldigt lämplig då
www.electronic.se – Electronic Environment online 19 Electronic Environment # 2.2022
alltså upp ett snäpp i frekvens, vilket medför att antennerna blir lite mindre. En konkret tillämp ning är militär kommunikation med ytfartyg. Historiskt har utvecklingen gått från analoga till digitala sändarsystem, vilket har både minskat kostnaden och ökat robustheten. Även här finns flera olika möjliga antennformer: monopol med avstämd anpassning, dipolantenn och logperio disk antenn.
Vi kunde ju – om vi bara fokuserade på häl soeffekter – bara mäta magnetfältet på ett givet avstånd från ledarna, men då skulle vi inte få samma information och därtill inte fånga upp problemet med termiska effekter. Därför väljer vi att sätta krav på ström istäl let för fält. Kravet ska sedan verifieras med
RYSSLANDS KRIG MOT Ukraina har i sin tur fått stor påverkan inom flera områden av varor och kom ponenter. Detta gäller även för komponenter och material som är viktiga ur EMC-synpunkt. Passiva komponenter som resistorer, kondensa torer och ferriter är ett sådant exempel. Passiva komponenter används bland annat för att han tera EMC-relaterade egenskaper. Impedansan passning, avkopplingskondensatorer och ferri ter är välkända begrepp i EMC-sammanhang. Som ett resultat av kriget och de sanktioner som följt så ökade priserna på Palladium och Nickel snabbt. Detta kom i sin tur att påverka tillverk ningen av flerlagers keramiska kondensatorer (MMLC = multilayered ceramic chip capacitor). Alla kondensatorer har även induktiva egenska per som gör dem resonanta vid högre frekven
[1] D. M. Zogbi, ”Managing Choke Points: Eas tern European Conflict Impacts the Passive Com ponent Supply Chain”, TTI Market Eye, April 7, 2022.
EMC-komponenter och Rysslands krig mot Ukraina
största aktör inom aluminiumproduktion. Sank tionerna mot Ryssland kan därför komma att påverka aluminiumproduktionen som i sin tur påverkar produktionen av passiva komponen ter. Basmaterialet för en stor grupp av resistorer utgörs av aluminiumbaserade keramer, varför störningar i aluminiumproduktionen kan få stor påverkan just för dessa komponenter [1].
FERRITER UTGÖRS AV magnetiska material som hämtas i järnmalmsgruvor. Sådana gruvor finns bland annat i Ukraina, särskilt i området runt Poltava. Priset på järnmalm har ökat efter Ryss lands invasion av Ukraina den 24 februari. Ök ningen av covid-19 i Kina har samtidigt lett till produktionsstörningar i de kinesiska gruvorna.
Peter Stenumgaard EMC-redaktör
Teknikkrönikan
ser. Keramiska kondensatorer har fördelen att de kan användas med bibehållna EMC-egen skaper upp till betydligt högre frekvenser (GHz) än andra typiska kondensatortyper såsom mylar eller polystyren. Marknadsbedömare förutser att det kan bli stora störningar i produktionen av bland annat MMLC, alla typer av resisto rer, aluminiumkondensatorer samt alla typer av ferritprodukter [1]. Kondensatorer av typen PGM MLCC (PGM = Platinum Group Mate rial) krävs för att uppfylla särskilda krav inom bland annat militära standarder, rymdteknik, medicinteknik, olja, gas samt halveldarproduk tion och dessa är beroende av palladium i pro duktionskedjan. Här förutspås därför produk tionsstörningar inom en rad sektorer där PGM MLCC krävs för att uppfylla särskilda krav.
UNDER CORONAPANDEMIN UPPSTOD en brist på bland annat halvledarkomponenter vilket har kommit att påverka en rad industrisektorer. Fordons industrin bedömer att bristen på halvledare kommer att fortgå ända till 2024, vilket i sin tur kommer att påverka produktions- och leve ranstider. I skrivande stund är inte ett års leve ranstid för en ny bil ovanligt. För vissa modeller kan inte säljaren ens ge en säker uppskattning av leveranstiden. Andra områden som påverkats på liknande sätt är vitvaror och IT-utrustning.
20 www.electronic.se – Electronic Environment online Electronic Environment # 2.2022
DEN SAMMANTAGNA BILDEN är just nu att precis som produktionen av en rad varor och komponen ter påverkas av Rysslands krig mot Ukraina, så gäller detta även passiva komponenter som är viktiga ur EMC-synpunkt. Marknadsbedömare varnar därför redan för att detta kan innebära stor påverkan för resten av 2022 [1].
ALUMINIUM ÄR ETT nyckelmaterial för produktionen av passiva komponenter och här är det ryskägda bolaget RUSAL PLC, näst efter Kina, världens
www.emceurope2022.org • Overview of Conference Program, September 5-8 • Workshop Highlights • Keynote Speakers • Exhibitor List • Exhibition Plan EMC Europe 2022 International Symposium on Electromagnetic Compatibility September 5-8, 2022, Gothenburg, Sweden EMC EUROPE 2022 GOTHENBURG, SWEDEN EMC EUROPE 2022 GOTHENBURG, SWEDEN Welcome to Europe's greatest EMC event
Monday,www.emceurope2022.orgSeptember 5
For more info: https: //www.emceurope2022.org/program/ www.emceurope2022.org
Use of Reverberation Chambers to Simplify EMC and RF Unwanted Emissions Measurements for 5G Base Stations
Potential of Edge Soldering in mmWave Antenna and EMC Design
Walid El Hajj, Intel, France
Note: You can download the entire program and all abstracts on the conference website, www.emceurope2022.org
Zhong Chen, ETS-Lindgren, Cedar Park, Texas, USA
On the Definition of Incident Power Density for 5G mmW Human Exposure Evaluation
Ahmed Hussain, Ericsson AB, Kista, Sweden
Anechoic Chambers for Measurements of mmWave Devices
Aric Sanders, National Institute of Standards and Technology, Boulder, Colorado, USA
Katerina Galitskaya, Radientum OY, Tampere, Finland
Hybrid Testing Techniques for Advanced Communications
Tuesday,www.emceurope2022.orgSeptember 6
Note: You can download the entire program on the conference website, www.emceurope2022.org
Dr. Christopher Holloway is a Fellow of the IEEE and has been at NIST for over 25 years. He is also on the Graduate Faculty at the University of Colorado at Boulder. He received his B.S.E degree from the University of Tennessee, and his Master and PhD degrees from the University of Colorado at Boulder. His is an expert in electromagne tic theory and metrology, quantum-optics, Rydberg-atom
Keynote Speakers
the Unit of Epidemiology. Her research is focused on risk factors for chronic dise ases, primarily cancer but also other chro nic diseases. She has a specific interest in childhood cancer and adult brain tumors, both in terms of risk factors such as environmental and genetic factors. She has conducted research on potential health effects of non-ionizing radiation since the late 1980s, and she is the PI for the Swedish parts of the Interphone study, the Cefalo study, the Sotan study and the COSMOS study. She has
Read more about the keynotes conference website, www.emceurope2022.org
59. She participates in the work of the WHO EMF pro gramme and has been invited expert in several national and international health risk assessment expert groups. She was member of the International Commission on Non-Ionizing Radiation Protection (ICNIRP) during 2008 to 2020 and vice chairman 2012-2020. ICNIRP is an in dependent body suggesting science-based guidelines for non-ionizing radiation protection, which are used by many countries.
Note:
systems, and atom-based sensors. He has a publica tion h-index of 57 with over 300 technical publications (including 143 refereed journal papers and 130 confe rence papers) and has over 12,000 citations of his papers. He also has 10 patents in various fields in engi neering and physics. He is the Project Leader for the Rydberg-Atom-Sensor Project and is the Group Leader for the Electromagnetic Fields Group.
www.emceurope2022.org
Wednesday,www.emceurope2022.orgSeptember 7 J1J1J1J1
You can download the entire program on the conference website, www.emceurope2022.org
Note:
www.electronic.se – Electronic Environment online 27 Electronic Environment # 2.2022 www.emceurope2022.org
can
Note: You download the entire program on conference website,
Thursday,www.emceurope2022.orgSeptember 8 J1J1J1J1
the
www.emceurope2022.org
www.emceurope2022.org
Visit UNESCOS World Heritage Site Grimeton Radio Station. Grimeton Radio Sta tion in the city of Varberg, 75km south of Göteborg, is an exceptionally well preser ved example of a type of telecommunication centre, representing the technological achievements by the early 1920s, as well as documenting the further development over some three decades. We get a private guided technical tour at this unique radio historical site at the Swedish west coast.
Grimeton
Take a ride on the Blue Train through the Volvo Cars plant at Torslanda and get a behind-the-scenes view of our production line. We welcome 30,000 visitors a year on to our Blue Train, where your guide will take you through the production process, from rolls of sheet metal to finished cars. The tour takes around 2-2 ½ hours inclu ding the bus tour.
Volvo Cars Factory Tour
engaged in and supporting all types of innovation processes. RISE is an indepen dent, State-owned research institute, which offers unique expertise and 130 test beds and demonstration environments for future-proof technologies, products and services.
Narda Safety Test Solutions S.r.l G02:01
Ansys G02:03
Advanced Test Equipment Corp. G02:04
IEEE EMC G04:10
Amska G04:05
Cergen GmbH G04:08
Intertek G02:05
Dovitech A/S G03:09
RanLOS AB G03:08
Kooma Engineering AB G04:12
Würth Elektronik G03:07
Comsol AB G05:05
Exhibitor list
Kitagawa GmbH G03:10
EMP-Tronic AB G02:06
Lumiloop GmbH G04:02
Seibersdorf Labor GmbH G03:12
RISE, Research Institutes of Sweden G05:01
Proxitron AB G02:06
OEM Electronics AB G03:03
CE-BIT Elektronik AB G04:12
Haefely AG G04:03
G03:09
Jolex AB G03:06
MVG Microwave Vision Group G03:05
Bluetest AB G03:04
Pendulum Instruments G03:01
Spirent Communications G03:02
www.emceurope2022.org
Vinn Group G04:07
Exhibitor list last update June 2022
Dassault Systems UK Limited G05:03
ETS Lindgren G04:15
Rohde & Schwarz G04:01
Freicomp GmbH
Viväxer!
Noise free e-mobility
www.electronic.se – Electronic Environment online 31 Electronic Environment # 2.2022
Würth Elektronik offers a wide range of EMC components, which support the best possible EMI suppression for all kinds of e-mobility applications. With an outstanding design-in support, catalogue products ex stock and samples free of charge, the time to market can signi ficantly be accelerated. Besides ferrites for assembly into cables or harnesses, Würth Elektronik offers many PCB mounted ferrites and common mode chokes as well as EMI shielding products.
TAKING THE NOISE OUT
e-Mobility is no longer a question of tomorrow and the number of e-vehicles is increasing day by day. Handling EMI noise is becoming more and more crucial, when it comes to design new electronic devices and systems.
• Large portfolio of EMC components Design-in-support Samples free of charge Orders below MOQ Design kits with lifelong free refill E-MOBILITYOF
EMCSERVICES www.emcservices.seknowledgeinreality
•
VisökerenEMC-ingenjörsomharerfarenhetavelektronikutvecklingochharkunskap inomEMC-området.Idi�arbetesåhjälperduvårakundergenomheladeras utvecklingsprocess,frånförstudie�llproduk�on.Arbetetärvarierandeochkanbeståav bl.a.rådgivningsuppdrag,simulering,utbildning,krav-ochlayoutgranskningarm.m.
Visökerständigtnya,duk�gamedarbetareochför�llfälletärdetEMC-ingenjörer ochprovningsingenjörerinommiljöviletare�er.Låterdetlockande-kontaktaoss!
Läsmeromtjänsternapå www.emcservices.se/jobba-hos-oss/
EMC-ingenjör
Visökerenmiljöprovningsingenjörmedintresseförteknikmedfördelinomel/ mekanik�llvårmiljötålighetsavdelning.Arbetetskero�a�llsammansmedvåra kunder.Meriterandeomduharerfarenhetomprovninginomvibra�on/klimat, meneje�krav.
•
•
•
#EMCFOREMOBILITYeiSos©
www.we-online.com/emobility
Provningsingenjör–miljöprovning
Call for paper OPEN: August 5, 2022
Submission of contributed papers: September 15, 2022
Papers camera ready deadline: October 17, 2022 (AoE)
29 MAY – 2 JUNE, 2023
21-23 OKTOBER 2019 EMC COMPO, Hangzhou
Contact: enquiries_icra2023@tfilodestar.com
2-6 SEPTEMBER 2019
IT IS A GREAT pleasure and honor for us to invite you to the 12th IEEE International Workshop on the Electromagnetic Compatibility of Integrated Circuits (EMC COMPO) to be held in Hangzhou, China, Oct. 21-23, 2019.
Notification of paper acceptance: January 31, 2023 Website: www.icra2023.org
Workshops, tutorials and short courses: 15 March 2019
Please plan ahead and join this unique symposium, meet interna tional colleagues, present your latest research findings, share your insight and perspectives, ask questions, learn from experts and innovators, explore collaborations, visit exhibi tions and see new products.
on the Internet of Things is the premier gathe ring for visionary and groundbreaking research in IoT and closely-related fields. It connects world-class researchers with leading industry experts to ste er innovation in multiple IoT verticals (e.g., smart industry, smart cities, smart health, smart environment). Since its start in 2008, the conference has been backed by strong support from leading academic institutions as well as indu stry. We are pleased to announce its 12th edition and associated workshops, which will take place physically from November 7–10 at the Faculty of Indu strial Design Engineering (IDE), on TU Delft campus (the Netherlands).
Regular papers: 15 February 2019
32 www.electronic.se – Electronic Environment online Electronic Environment # 2.2022
janlinders.com
An exciting programme of interactive presentations and poster sessions will encourage de bate and discussion on a wide range of subjects – including some of the most up-to-date cut ting-edge research. Through the Plenaries and Keynotes, participants will hear from, and be able to interact with, leading figures in the field, while a series of workshops will focus on a selection of key current topics. Competitions will provide an opportunity for participants to demonstrate their skills in solving real-world problems and an extensive exhibition space will showcase the latest market-ready products and systems. With unparalleled networking oppor tunities through a range of fora and social events, ICRA 2023 is, without doubt, going to be the industry's event of the year.
Website: www.emceurope2019.eu
THE LARGEST AND most prestigious event of the year in the Robotics and Automation calen dar, 2023 IEEE International Conference on Robotics and Automation (ICRA) will bring together the world's top academics, researchers, and industry representatives. Taking place for the first time in the UK, London will provide the perfect backdrop to this world-class event. If Robotics and Automation is your field, you need to be a part of this.
Contact: info.emceurope@upc.edu +46 31 744 38 80 | info@janlinders.com
ICRA 2023, London
academia and industry. The symposium Technical Pro gram Committee invites you to sub mit your original and unpublished papers in all aspects of electromag netic compatibility (EMC) as well as signal and power Integrity (SI/PI), including but not limited to EMC/ SI/PI design, modeling, manage ment, measurements, and education.
SUBMISSION DEADLINES
Notifications: October 4, 2022 (AoE)
Website: www.iot-conference.org/iot2022
Submission of workshop & tutorial proposals: September 23, 2022
SUBMISSION DEADLINES
IoT 2022, Delft
www.electronic.nu – Electronic Environment online 25
WELCOME TO the major European confe rence on Electromagnetic Compatibili ty, EMC Europe 2019, 2-6 September in Barcelona. An enchanting seaside city with boundless culture, extraordinary ar chitecture and a world-class gastronomic scene.EMC Europe 2019 focuses on the high quality of scientific and technical contri butions providing a forum for the ex change of ideas and latest research results from academia, research laboratories and industry from all over the world. The symposium gives the unique oppor tunity to present the progress and results of your work in any EMC topic, inclu ding emerging trends. Special sessions, workshops, tutorials and an exhibition will be organized along with regular ses sions.
Call for Papers
DEADLINESSUBMISSION
Special sessions proposals:
Paper submission deadline: August 29, 2022 (AoE)
Electronic Environment #4.2018
EMC Europe, Barcelona
Din produkt – vårt fokus.
With attendance from around the globe, ICRA 2023 will provide the ultimate platform upon which to bring together the world's robotics research community. Through its exciting and balanced programme, it will give attendees the opportunity of sharing experiences and exchanging ideas in relation to the most important innovations in the field. By stimulating interaction between academia and industry, ICRA 2023 will be laying the foundations for developments that will define the future of robotics and automation.
Since the first IC EMC Workshop is incepted in 1999 in Toulouse, France, it has been held 10 times in Europe and one in Japan, the 12th EMC COMPO is the first time held in China. It will continue the EMC COMPO spirit and address the world-wide EMC issues pri mary in IC EMC community, the 12th EMC COMPO will serve as a broad exchange platform for both
THE INTERNET OF Things (IoT) is an exciting research area that brings to gether academia, industry, society, and governmental agencies due to the innovative advances connected devices and systems bring to society. As the IoT becomes more established and evolves, its focus widens from connecting new devices, services, and functionalities to the Internet, to achieving se amless and autonomous interaction among heterogeneous systems and their users. Resulting networks may therefore take advantage of intelligent and interoperable people, things, and services from both the physical and virtual world, creating distributed ecosystems that are capable of providing secure cross-domainThe Internationalinteractions.Conference
SUBMISSION DEADLINES Preliminary Paper Submission: 12 July 2019 Abstract Submission: 12 July 2019 Tutorial /workshop proposal: 12 July 2019 Final Paper Due: 5 September 2019 Website: www.emcconf.org Contact: emc2019@zju.edu.cn www.janlinders.com |
Vi vet vad som krävs för att din produkt ska uppfylla regulatoriska krav.
7-10 NOVEMBER 2022
ORGANIZERS OF LEADING International Symposium on electromag netic compatibility in Europe are very pleased to invite and encoura ge all those working in the field of electromagnetic compatibility to Krakow for the EMC Europe 2023 symposium. Conference covers the entire scope of electromagnetic compatibility including emerging technologies. Prospective authors are invited to submit original papers on their latest research results focusing on all EMC aspects.
4-8 SEPTEMBER 2023
Position Paper Submission: January 19, 2023
Regular Paper Submission: November 18, 2022
Doctoral Consortium Paper Submission: 7 JMarch 1, 2023
Paper submission extended deadline: February 13, 2023
SUBMISSION DEADLINES
Notification of acceptance: April 30, 2023
EMC Europe 2023 will be held in Krakow in the Conference Center of the Qubus Hotel****, located next to city center (1,5 km to the Market Square), from September 4th till September 8th 2023. EMC Europe 2023 is composed of 5-day oral and poster presentations, workshops, tutorials, special sessions, short-courses, industrial forum and technical exhibition.
26-28 APRIL, 2023
EMC Europe 2023, Krakow
Contac: info@emceurope2023.org
Contact: vehits.secretariat@insticc.org
THE PURPOSE OF the International Conference on Vehicle Technology and Intelligent Transport Systems (VEHITS) is to bring together engineers, researchers and practitioners interested in the advances and applications in the field of Vehicle Technology and Intelligent Transport Systems. This conference focuses on innovative applications, tools and platforms in all technology areas such as signal processing, wireless communications, informatics and electronics, related to diffe rent kinds of vehicles, including cars, off-road vehicles, trains, ships, underwater vehicles, or flying machines, and the intelligent transportation systems that connect and manage large numbers of vehicles, not only in the context of smart cities but in many other application domains.
The intent of EMC Europe 2023 organizers is to create an excel lent forum for useful contacts and exchange of scientific and technical information between researchers and practicing engineers from aca demia, research laboratories, industry and government agencies. The symposium gives the unique opportunity to present the progress and results of their work and to exchange ideas, discuss different points of view and share experiences with colleagues involved in EMC.
SUBMISSION DEADLINES
VEHITS 2023, Prague
Website: emceurope2023.org
Website: 7 vehits.scitevents.org
www.electronic.se – Electronic Environment online 33 Electronic Environment # 2.2022
Submission of proposals for workshops and tutorials: March 15, 2023
Svar på frågor till självstudiekursen Stoppa störningar
Svar: C. Känslig elektronik kan gå sönder pga överspänningar D. Latenta fel, försvagning av kretsar eller parameterföränd ringar hos halvledare
Svar: A. Diodbryggan C. Primärkretsen D. Sekundärkretsen E. Switchtransistorn
Svar: A. Reläer, kontaktorer
Svar: B. Naturligt genom bl a friktion, gnidning samt separation
Svar: C. Åtgärder som syftar till att begränsa uppkomsten av störning vid dess källa
D. Gemensam impedanskoppling
A. Upprepade gnisturladdningar uppstår på grund av upprepade brytningar och slutningar av strömmen med mekaniska brytare som styr induktiva komponenter C. Pga gnisturladdningar
D. Pga mot-EMK vid brytning av strömmen i en spole
C. Anpassade avstörningskomponenter tillhandahållna av leverantören av t x reläer och kontaktorer
11. Vad är viktigt vid montering av frekvensomriktare?
14. Vilka är de åtgärder man kan vidta för att minska störningar från diodbryggan?
4. Vilka typer av störningar syftar till att reduceras med avstörningsåtgärder?
Svar:
B. De som samtidigt är anslutna till minst två av dessa nät: elnät, telenät eller kabel-TV-nät D. Faxar
D. På grund av en kapacitiv ström via strökapacitansen mellan effekttransistorn och kylflänsen och vidare till PEledaren via apparathöljet
1. Vad menas med avstörning i EMC-sammanhang?
C. Reducera slingytan för störningsströmmen E. Skärmad isolerbricka
E. Metallmantlade kablar och metallrör ansluts till intagsplåten
C. Kondensatorer
17. Vilka är de generella skyddsmetoderna som används mot åska och ESD?
Svar: A. Förhindra uppladdning B. Öka luftfuktigheten
16. Vilka är de naturliga störningskällor, som behandlas i denna kurs? Svar: B. Åska C. ESD
23. Vad är ESD?
10. Varför stör frekvensomriktare?
F. Dubbel elektromagnetisk störningseffekt: störningen fortplantar sig som ledningsbunden störning såväl som fältstörning G. Störande ljud
13. Vilka är de störande delarna av en spänningsom vandlare
19. Hur skiljer sig åsköverspänningar från andre störnings fenomen Svar: A. De är mycket energirikare B. Bandbredden är mycket mindre C. Stigtiden för en blixtströmspuls är ca 0,1 – 1 μs
B. ESD-utladdning = inomhusåska
A. Använd borstlösa motorer
24. Hur uppkommer statisk laddning?
D. Inget av föremålen behöver vara jordat
Svar:
D. Montera en kondensator i storleksordningen nF tvärs över bryggan eller över varje diod
8. Hur skall man avstöra induktiva komponenter?
D. Genom påverkan från en annan närbelägen laddad kropp eller genom influens av elektriskt fält
12. Varför stör spänningsomvandlare?
B. Omvandlaren ”hackar” sönder matningsspänningen C. Korta flanker
Svar: A. Människokroppen
29. Vilka är de vanligaste ESD-skyddsåtgärderna?
D. Potentialutjämna genom att lågimpedivt foga ihop alla metalldelar samt undvik öppningar i skärmen E. ESD-skydda på kretskorts- och apparatnivå
C. Helskärmad motorkabel med skärmen heltäckande och obruten i hela sin längd
A. Skyddar apparaten lokalt ifall primärskydden inte ger tillräckligt skydd eller att överspänning uppstår på grund av inducerad spänning
F. Minimera kopplingen till andra närliggande kretsar
Svar: A. ”Soft recovery-dioder”
20. Möjliga åtgärder mot åska? Svar:
21. Vad är primärskydd?
5. Vilka är de vanligaste kopplingsvägarna för transienter?
15. Vilka är de åtgärder man kan vidta för att minska common mode ström från switchtransistorn?
C. Åskledare bör installeras på byggnader och master
2. Vilka är de vanligaste komponenttyper för avstörning?
B. Induktiva laster, vilka styrs av mekaniska brytare E. DC-motorer (mekaniskt kommuterande)
Svar:
Svar: A. Apparatalstrade störningar såsom transientskurar C. Överspänningar
27. När kan en ESD-urladdning ske? Svar: C. När ett laddat föremål kommer nära ett annat med annorlunda laddning
34 www.electronic.se – Electronic Environment online Electronic Environment # 2.2022
E. Åska
18. Vilka är typer av apparater är mest utsatta för åsköver spänningar?
28. Vad kan bli effekten av ESD-urladdningar mot elektronik?
Svar: B. Zenerdioder, varistorer
E. Montera en spänningsbegränsande komponent (till exempel varistor) parallellt med motorn
F. Förbjud nylon, fleece, plast, neopren och andra uppladd nings-benägna material
D. Användning av speciella störningsbegränsande kompo nenter
D. Primärskydd på till byggnaden inkommande kablar
Svar: A. ESD står för Electro Static Discharge (urladdning av statisk elektricitet)
B. Alla kroppar och föremål
26. Vilka parametrar påverkar uppladdningsspänningen? Svar: A. Människokroppen
3. Vilka är de vanligaste störningsorsakerna i en installation?
25. Vilka kroppar kan bli elektriskt uppladdade?
E. Filtrera spänningsmatningen och kablarna till in- respek tive utsidan ska vara separerade
9. Hur skall man undvika störningar från elmotorer?
Svar:
Svar:
C. Materialegenskaperna D. Joner i luften E. Den relativa luftfuktigheten
E. Datorer med inbyggt modem G. Trådlösa (fasta) telefoner
A. Förhindrar överspänningar mellan olika till byggnaden inkommande kablar (CM) och mellan enskilda ledningar (DM)
Svar:
6. Vilka är de mest kända, kraftiga störningskällorna?
Svar:
A. Montera en spänningsbegränsande komponent parallellt med den induktiva komponenten
A. Monteringsplåt med ledande yta
22. Vad är sekundärskydd?
A. Koppla bort alla anslutna kablar från apparater
D. ESD
7. Varför uppstår gniststörningar?
Svar:
C. Reducera slingytan för störningsströmmen
Svar: A. Utbreder sig utmed ledare C. Överhörning
C. Primärskyddet ansluts mellan avsedd kabelskärm eller ledare och jord, dvs byggnadens metallstruktur eller intagsplåt samt begränsar överspänningen till ett par kV, genom en tillfälligt ”kortslutning”
F. Minimera kopplingen till andra närliggande kretsar
A. Omvandlaren ”hackar” sönder matningsspänningen C. Korta flanker
B. Förhindrar överspänningar mellan faser och skyddsledare D. Varje apparat bör förses med sekundärskydd
Svar: A. Endast egenalstrade
D. Anslut en kondensator mellan varje anslutningspol och motorhöljet (förutsätter att motorn är helt eller delvis metallkapslad)
Svar:
Svar:
Svar: B. Isolera C. Leda förbi
FOI – Swedish Defence Reasearch Agency 1/2018
Mikael Alexandersson
Henrik Toss RISE Safety and Transport 3/2017
Andreas Westlund
Ulf Nilsson Electronic Environment 2/2021, 3/2021, 4/2021, 1/2022, 2/2022
Jussi Myllyluoma
Karina Fors FOI – Swedish Defence Reasearch Agency 2/2021, 3/2021
FOI – Swedish Defence Reasearch Agency 2/2016, 1/2018, 2/2020
Thomas Borglin SEK – Svensk Elstandard 1/2018, 3/2021
FOI – Swedish Defence Reasearch Agency 3/2020
FOI – Swedish Defence Reasearch Agency 1/2018
www.electronic.se – Electronic Environment online 35 Electronic Environment # 2.2022
Leif Adelöw
TEKNIKREDAKTÖRER
Gunnar Englund GKE Elektronik AB 2/2017, 4/2018
2/2021, 3/2021, 4/2021, 1/2022
FÖRFATTARE
FOI – Swedish Defence Reasearch Agency
Jan Carlsson Provinn AB 3/2017, 3/2019
Michel Mardiguian EMC Consultant 2/2016, 3/2016, 4/2016, 1/2017, 2/2017, 3/2017, 4/2017, 2/2018, 3/2018
Saab Aeronautics, Saab AB 3/2016, 2/2019
Mats Bäckström Saab Aeronautics, Saab AB 3/2016, 4/2017, 1/2018, 2/2019
FOI – Swedish Defence Reasearch Agency 1/2018, 2/2020, 3/2021
Miklos Steiner Electronic Environment 2/2016, 3/2016, 4/2016, 1/2017, 2/2017, 3/2017, 4/2017, 1/2018, 2/2018, 3/2018, 4/2018, 1/2019, 2/2019, 3/2019, 4/2019, 1/2020, 2/2020, 3/2020, 4/2020, 1/2021, 2/2021, 3/2021, 4/2021, 1/2022, 2/2022
Electronic Environment
Volvo Car Corporation 3/2017
Björn Bergqvist
4/2016, 3/2017
Kia Wiklundh
Patrik Eliardsson
Peter Stenumgaard
1/2020, 2/2020, 4/2020, 1/2021, 2/2021
FOI – Swedish Defence Reasearch Agency
Jens Bryntesson Nemko Sweden AB 4/2020
EMC Consultant
Sara Linder
APR Technologies
Författare
Torbjörn Nilsson SAAB Group 1/2022
Erik Axell
Författare – Electronic Environment
Teknikredaktör
Farzad Kamrani
Tomas Hurtig
Giovanni Frezza Molex 2/2018
Ingvar Karlsson Ericsson AB 1/2017, 4/2017
Peter Stenumgaard
1/2016, 2/2016, 3/2016, 4/2016, 1/2017, 2/2017, 3/2017, 4/2017, 2/2018, 3/2018
Daniel Eidenskog
Marcus Eklund El/Tele Västfastigheter 2/2016
Ordf. Swedish Chapter IEEE EMC RISE
Miklos Steiner
Electronic Environment
1/2016, 2/2016, 3/2016, 4/2016, 1/2017, 2/2017, 3/2017, 4/2017, 1/2018, 2/2018, 3/2018, 4/2018, 1/2019, 2/2019, 3/2019, 4/2019, 1/2020, 2/2020, 3/2020, 4/2020, 1/2021, 2/2021, 3/2021, 4/2021, 1/2022, 2/2022
Ulf Nilsson
Henrik Olsson Elsäkerhetsverket 1/2019
FOI – Swedish Defence Reasearch Agency 3/2016, 4/2016, 1/2017, 3/2017, 3/2020, 2/2021
FOI – Swedish Defence Reasearch Agency 3/2020
Carl Samuelsson Saab Aeronautics, Saab AB 3/2016, 2/2019
1/2016, 2/2016, 3/2016, 4/2016, 1/2017, 2/2017, 3/2017, 4/2017, 1/2018, 2/2018, 3/2018, 4/2018, 1/2019, 2/2019, 3/2019, 4/2019, 1/2020, 2/2020, 3/2020, 4/2020, 1/2021, 2/2021, 3/2021, 4/2021, 1/2022, 2/2022
Michael Pattinson NSL 1/2018
Teknikredaktör
Per Ängskog Högskolan Gävle/KTH 3/2016, 1/2020
Peter Leisner Tekniska JönköpingHögskolan, 3/2020
Tomas Bodenklint RISE 4/2020
Volvo Cars
Hans Grönqvist RISE IVF AB 2/2020
Michel Mardiguian
Madeleine Schilliger Kildal RanLOS AB 3/2019
Simon Loe CommunicationsSpirent 2/2017
Gary Bocock XP Power 4/2020
Lennart Hasselgren EMC Services 2/2018, 3/2018, 4/2018, 1/2019, 2/2019, 3/2019, 4/2019, 1/2020, 3/2020, 2/2022
Joeri Koepp Rohde&Schwarz 3/2016
Teknikredaktör
FOI – Swedish Defence Reasearch Agency 2/2019, 4/2019, 3/2020, 1/2021, 2/2021
Lars Granbom RanLOS AB 3/2019
2/2016, 3/2016, 4/2016, 1/2017, 2/2017, 3/2017, 4/2017, 1/2018, 2/2018, 3/2018, 4/2018, 2/2019, 3/2019
Niklas Karpe Scania CV AB 3/2016
FOI – Swedish Defence Reasearch Agency 1/2018
Electronic Environment överbygger kunskap inom specifika elektronikområden – mellan myndigheter, högskola och universitet samt näringslivets aktörer. Det kan vi göra tack vare ett stort intresse och engagemang från många duktiga skribenter och deras organisationer. Sedan tidningens första utgåva 1994 har ett stort antal skribenter bidragit med sin kunskap, till mångas glädje och nytta. Här presenterar vi våra skribenter de senaste åren, och i vilka nummer du kan läsa deras bidrag. Ett stort tack till er alla som bidragit genom åren till tidningens utveckling! Dan Wallander / ansvarig utgivare
Torbjörn Persson Provinn AB 4/2016, 3/2017
Kia Wiklundh QAMCOM 4/2018
FOI – Swedish Defence Reasearch Agency 4/2016, 1/2017, 3/2017, 4/2018, 1/2019, 2/2019, 4/2019, 1/2020, 2/2020, 3/2020, 1/2021, 3/2021, 1/2022
Christer Karlsson
Bengt Vallhagen
Sten E. Nyholm
Cadputer AB Kanalvägen 12 194 61 Upplands Väsby Tel: 08-590 752 30 Fax: 08-590 752 www.cadputer.se40
DeltaElectric AB Kraftvägen 32 Box 63 196 22 Kungsängen Tel: 08-581 610 deltaeltechwww.deltanordicgroup.se/10
Amska TeleprodukterAmerikanskaAB Box 88 155 21 Nykvarn Tel: 08-554 909 50 www.amska.seKeesKontaktperson:vanDoorn
BK Services Westmansgatan 47 A 582 16 Linköping Tel: 013-21 26 50 Fax: 013-99 13
Produkter och Tjänster: Vi har levererat skärmade anläggningar i över 25 år till bl.a. försvaret och myn digheter som skydd för EMP, RÖS, HPM med kontorsmiljö. Vi levererar även utrustning och skärmrum för EMC-mät ning, elektronikkalibrering eller antennmätning, även med modväxelteknik. I vårt fullutrustade EMC-lab kan vi erbjuda verifierad provning för CE-märkning.
Electronix NG AB Enhagsvägen 7 187 40 Täby Tel: 010-205 16 50
Bromanco Björkgren AB Rallarvägen 37 184 40 Åkersberga Tel: 08-540 853 00 Fax: 08-540 870 www.bromancob.seinfo@bromancob.se06
Båstad Industri AB Box 1094 269 21 Båstad Tel: 0431-732 00 Fax: 0431-730 www.bastadindustri.se95
Bofors Test Center AB Box 418 691 27 Karlskoga Tel: www.testcenter.se0586-84000
Företagsregister
Produkter och Tjänster: Instrument, provning. Detectus AB utvecklar, pro ducerar och säljer EMC-test system på världsmarknaden. Företaget erbjuder också hyra och leasing av mätsystemet. Detectus har möjlighet att utföra konsult mätningar (emission) på konsultbasis i egna lokaler.
Bodycote Ytbehandling AB Box 58 334 21 Anderstorp Tel: 0371-161 50 Fax: 0371-151 www.bodycote.se30
Jägerhorns väg 10 141 75 Kungens Kurva Tel 08-556 466 04 Stora Åvägen 21 436 34 Askim Tel: 08-556 466 www.amtele.seamtele@amtele.se10
EMC Services Box 30 431 21 BergfotsgatanBesöksadress:Mölndal 4 Tel: 031-337 59 tony@emcservices.seTonyKontaktperson:www.emcservices.se00Soukka
EMP-Tronic AB Box 130 60 250 13 Helsingborg Tel: 042-23 50 60 Fax: 042-23 51 teknik.atEmp-tronicGüntherKontaktwww.emp-tronic.se82person:LarsABärspecialiserpåElmiljö-ochEMC-
ELDON AB Transformatorgatan 1 721 37 Västerås Tel: 010-555 95 www.eldon.com/sv-SEeldonindustrial.se@eldon.com50
Borgarfjordsgatan 13 A 164 26 Kista
CLC SYSTEMS AB Nygård Torstuna 740 83 Fjärdhundra Tel: 0171-41 10 30 Fax: 0171-41 10 www.clcsystems.seinfo@clcsystems.se90
Anritsu AB
EMC Väst AB Bror Nilssons Gata 4 417 55 Göteborg Tel: 031-51 58 50 Fax: 031-51 58 www.emcväst.seinfo@emcvaest.se50
Produkter och Tjänster: Skandinavisk representant för schweiziska EMC-Partner AG. Vi har provutrustning för IEC, EN, ISO, MIL mfl standarder samt för harmonics, flicker, emission och Transientgeneratorerimmunitet.för bla immunitets- och komponent provning samt blixtprovning av flygplans-, telekom- och militärutrustning.
Axiom EduTech Gjuterivägen 6 311 32 Falkenberg Tel: 0346-71 30 30 Fax: 0346-71 33 www.axiom-edutech.com33
Detectus AB Hantverkargatan 38 B 782 34 Malung Tel: 0280-411 22 Fax: 0280-411 Kontaktperson:www.detectus.sejan.eriksson@detectus.se69JanEriksson
Aleba AB
Adopticum Gymnasievägen 34 www.adopticum.seinfo@adopticum.seTel:931AnbudsgatanLeveransadress:557Skellefteå0910-288260
JohanKontaktperson:www.bk-services.sejohan@bk-services.se025Bergstrand
Västberga allé 1 126 30 Hägersten Tel: 08-19 03 20 Fax: 08-19 35 www.aleba.se42
Tel: 08-534 707 00 Fax: 08-534 707 www.eu.anritsu.com30
Elis Elektro AS Jerikoveien 16 N-1067 Oslo Tel: +47 22 90 56 70 Fax: + 47 22 90 56 www.eliselektro.no71
Dectron 2.0 AB Thörnbladsväg 6, 386 90 Färjestaden Tel: 0485-56 39 ClaesMikaelLenTobiasKontaktperson:www.dectron.seEMC@dectron.se00HarlénCronerLarssonNender DELTA TechnologyDevelopmentAB ElektronikgatanFinnslätten, 47 721 36 Västerås Tel: 021-31 44 80 Fax. 021-31 44 www.delta-dt.seinfo@delta-dt.se81
CA Mätsystem Sjöflygsvägen 35 183 62 Täby Tel: 08-505 268 00 Fax: 08-505 268 www.camatsystem.se10
Solna Strandväg 21 171 54 Solna Tel: 08-546 565 00 Fax: 08-546 565 65 www.acal.seinfo@acal.se
CE-BIT Elektronik AB Box 7055 187 11 Täby Tel: 08-735 75 50 Fax: 08-735 61 65 www.cebit.seinfo@cebit.se
AMB Industri AB 361 93 Broakulla
36 www.electronic.se – Electronic Environment online Electronic Environment # 2.2022
Armeka AB Box 32053 126 11 Stockholm Tel: 08-645 10 75 Fax: 08-19 72 www.armeka.se34
Amtele AB
Elrond Komponent AB Regulatorvägen 9A 141 49 Huddinge Tel: 08-449 80 80 info@elrond.sewww.elrond.se
Bonab Elektronik AB Box 8727 402 75 Göteborg Tel: 031-724 24 24 Fax: 031-724 24 31 www.bonab.se
RalfKontaktperson:web:info@erde.sewww.erde.seDanielsson
Acal AB
Emicon AB Head LuntmakargatanBranch234Briggatanoffice:2142Lommaoffice: 95 113 51 Stockholm Tel: 040-41 02 25 or 073-530 71 SvenContact:www.emicon.sesven@emicon.se02Garmland
BRADY AB Vallgatan 5 170 69 Solna Tel: 08-590 057 30 Fax: 08-590 818 www.bradyeurope.comwww.brady.secssweden@bradyeurope.com68
DeltaEltech AB Box 4024 891 04 Örnsköldsvik Tel: 0660-29 98 deltaeltech/www.deltanordicgroup.se/50
Compomill AB Box 4 194 21 Upplands Väsby Tel: 08-594 111 50 Fax: 08-590 211 www.compomill.se60
Alelion Batteries
ANSYS Sweden
Combinova Marketing AB Box 200 50 161 02 Bromma Tel: 08-627 93 10 Fax: 08-29 59 www.combinova.sesales@combinova.se85
Produkter och Tjänster: BK Services erbjuder EMCprovning, elsäkerhetsgransk ningar (LVD), radioprovning enligt bl.a. professionelltshjälptivahögkvalitativaochgar,maskinsäkerhetsgranskninETSI-standarder,hjälpmedCE-märkningKlimattester.Vierbjuderochpriseffektjänster,problemlösningsamtvänligtochbemötande.
Anders Personsgatan 14 416 64 www.ansys.cominfo-se@ansys.comTel:164KistagångenGöteborg20B40Kista010-5164900
ELKUL Kärrskiftesvägen 10 291 94 Kristianstad Tel: 044-22 70 38 Fax: 044-22 73 38 www.elkul.se
EG Electronics AB Grimstagatan 160 162 58 Vällingby Tel: 08-759 35 70 Fax: 08-739 35 www.egelectronics.com90
Caltech AB Krossgatan 30 162 50 Vällingby Tel: 08-534 703 40 www.caltech.seinfo@caltech.se
Flöjelbergsgatan 14c 431 37 Mölndal Tel: 031-86 62 www.alelion.com/svinfo@alelion.com00
Elastocon AB Göteborgsvägen 99 504 60 Borås Tel: 033-22 56 30 Fax: 033-13 88 www.elastocon.se71
Berako AB Regulatorv 21 14149 Huddinge Tel: 08-774 27 00 Fax: 08-779 85 www.berako.se00
Bomberg EMC Products Aps Gydevang 2 F DK 3450 Alleröd Tel:Danmark0045-48 14 01 55
Emka Scandinavia Box 3095 550 03 Jönköping Tel: 036-18 65 70 ERDE-Elektronik AB Spikgatan 8 235 32 Vellinge Tel: 040-42 46 10 Fax: 040-42 62 18
Tel: 0471-485 18 Fax: 0471-485 99
Alpharay Teknik AB Runnabyvägen 11 705 92 Örebro Tel: 019-26 26 www.alpharay.semail@alpharay.se20
Combitech AB Gelbgjutaregatan 2 581 88 Linköping Tel: 013-18 00 00 Fax: 013-18 51 www.combitech.seemc@combitech.se11
LAI Sense Electronics Rördromsvägen 12 590 31 Borensberg Tel: 0703-45 55 89 Fax: 0141-406 www.laisense.com42
Jan Linders EMC-provning Bror Nilssons gata 4 417 55 Göteborg Tel: 031-744 38 80 Fax: 031-744 38
Kvalitest Sweden AB Flottiljgatan 61 721 31 Tel:076-525Västerås50 www.kvalitetstest.comsales@kvalitetstest.com00
Jontronic AB Centralgatan 44 795 30 Rättvik Tel: 0248-133 www.jontronic.seinfo@jontronic.se34
Farnell
www.electronic.se – Electronic Environment online 37 Electronic Environment # 2.2022
Ingenjörsfirman Gunnar Petterson AB Ekebyborna 254 591 95 Motala Tel: 08-93 02 80 Fax: 0141-711 www.igpab.sehans.petterson@igpab.se51
Produkter och tjänster: EMC-provning, elektronik och EMC, utbildning, EMIanalys, allmän behörighet.
Nefab Packaging AB 822 81 Alfta Tel: 0771-59 00 00 Fax: 0271-590 10
Garam Elektronik AB Box 5093 141 05 Huddinge Tel: 08-710 03 40 Fax: 08-710 42 27
Skeppsgatan 19 211 19 Malmö Tel: 08-730 50 00 www.farnell.se
LeanNova Engineering AB Flygfältsvägen 7 461 38 Trollhättan Tel: 072-370 07 www.leannova.seinfo@leannova.se58
LaboTest AB Datavägen 57 B 436 32 Askim Tel: 031-748 33 20 Fax: 031-748 33 www.labotest.seinfo@labotest.se21
Eurodis Electronics 194 93 Stockholm Tel: 08-505 549 00
FMV 115 88 Stockholm Tel: 08-782 40 00 Fax: 08-667 57 99 www.fmv.se
www.nefab.seFöretagsregister
Ing. Firman Göran Gustafsson Asphagsvägen 9 732 48 Arboga Tel: 0589-141 15 Fax: 0589-141 85 www.igg.se
MJS Electronics AB Box Tel:8001100811Gävle026-1812 00 Fax: 026-18 06 www.mjs-electronics.se04
Metric Teknik Box 1494 171 29 Solna Tel: 08-629 03 00 Fax: 08-594 772 01
Mentor Graphics Färögatan 33 164 51 Kista Tel: 08-632 95 www.mentor.com00
MTT Design and Verification Propellervägen 6 B 183 62 Täby Tel: 08-446 77 www.mttab.sesales@mttab.se30
JanKontaktperson:www.janlinders.cominfo@janlinders.com81Linders
Industrikomponenter AB Gårdsvägen 4 169 70 Solna Tel: 08-514 844 00 Fax: 08-514 844 01 www.inkom.se
Keysight Technologies Sweden AB Färögatan 33 164 51 Kista Tel: 0200-88 22 www.keysight.comkundcenter@keysight.com55
MPI Teknik AB Box 96 360 50 Lessebo Tel: 0478-481 00 Fax: 0478-481 10 www.mpi.se
Frendus AB Strandgatan 2 582 26 Linköping Tel: 013-12 50 StefanKontaktperson:www.frendus.cominfo@frendus.com20Stenmark
Intertechna AB Kvarnvägen 15 663 40 Hammarö Tel: 054-52 10 00 Fax: 054-52 22 www.intertechna.se97
Glenair Nordic AB Box 726 169 27 Solna Tel: 08-505 500 00 Fax: 08- 505 500 00 www.glenair.com
Intertek Torshamnsgatan 43 Box 1103 164 22 Kista Tel: 08-750 00 00 Fax: 08-750 60 www.intertek.seInfo-sweden@intertek.com30
NanoCal AB Lundbygatan 3 621 41 Visby Tel: 0498-21 20 www.nanocal.se05
Gore & Associates Scand AB Box 268 431 23 Mölndal Tel: 031-706 78 00 www.gore.com
Produkter och Tjänster: LaboTest AB marknadsför och underhåller utrust ningar i Sverige till lab HASS-kammare.spraytestkammare,KlimatiseradeVibrationstestkammare,Sol/Vädertestkammare,mare,Temperatur-,Torkugnar,duktområden:främstVårråde.sinaärspännandeus.antörerSollentuna.AskimVårtinomproduktionsavdelningarochmiljötålighetochtest.huvudkontorfinnsiochvårtfilialkontoriVårahuvudleverärVötschochHeraeBådaharenvärldsomorganisationochmarknadsledandeinomrespektiveproduktomverksamhetfokuseraskringföljandeproVärmeskåp,Vakuumtorkskåp,KlimattestkamChocktest-kammare,rum,SaltHALT/
Jan Linders Ingenjörsfirma har mångårig erfarenhet inom EMC-området och har allmän behörighet upp till 1 000 V. Bland vårt utbud märks ce-märkning, proto typprovning samt mätning och provning hos kund. Vi ut för EMC-styling dvs förbättrar produkters EMC-egenskaper, ger råd och hjälp om stand arder m m. Med vår nya EMC-tjänst tar vi totalansvar för er EMC-certifiering.
Flexitron AB Veddestavägen 17 175 62 Järfälla Tel: 08-732 85 www.flexitron.sesales@flexitron.se60
Magnab Eurostat AB Pontongatan 11 611 62 Nyköping Tel: 0155-20 26 www.magnab.se80
Megacon AB Box 63 196 22 Kungsängen Tel: 08-581 610 10 Fax: 08-581 653 www.megacon.se00
HP Etch AB 175 26 Järfälla Tel: 08-588 823 00 www.hpetch.se
LINDH Teknik Granhammar 144 744 97 Järlåsa Tel: 070-664 99 www.lindhteknik.sekenneth@lindhteknik.se93
Instrumentcenter Folkkungavägen 4 Box 233 611 25 Nyköping Tel: 0155-26 70 31 Fax: 0155-26 78 www.instrumentcenter.seinfo@instrumentcenter.se30
Mikroponent AB Postgatan 5 331 30 Värnamo Tel: 0370-69 39 70 Fax: 0370-69 39 www.mikroponent.se80
Exapoint Svenska AB Box 195 24 104 32 Stockholm Tel: 08-501 64 www.exapoint.se680
MikaelKontaktperson:www.jolex.semail@jolex.seKlasson
KAMIC Components Körkarlsvägen 4 653 46 Karlstad Tel: 054-57 01 www.kamicemc.seinfo@kamic.se20
Produkter och Tjänster: EMC, termiska material och JolexkylareAB har mångårig erfar enhet inom EMC och termi skt. dukteretc.termiskaluftfilter,telekom-,densatorer,dörrar,mandeledandemikrovågsabsorbenter,Skärmningslister/kåpor,ickepackningar,skärfönster/glas/rum/genomföringskonkraftfilter,data-,utrustnings-ochferriter,jordflätor,materialochkylareVikundanpassarproochvolymer.
Lundinova AB Dalbyvägen 1 224 60 Lund Tel: 046-37 97 40 Fax: 046-15 14 www.lundinova.se40
Miltronic AB Box 1022 611 29 Nyköping Tel: 0155-777 00
ESD-Center AB Ringugnsgatan 8 216 16 Malmö Tel: 040-36 32 40 Fax: 040-15 16 www.esd-center.se83
Produkter och Tjänster: Med närmare 30 års erfar enhet och ett brett program av elmiljöprodukter erbjuder KAMIC Components allt från komponenter till färdiga sys tem. Lösningarna för skalsky dd omfattar lådor, skåp och rum för EMI-, EMP- och RÖS-skydd. Systemlösningar som uppfyller MIL-STD 285 och är godkända skalskyddsklassernaenligtSS1 och SS2. Komponenter, ledande packningar och lister. KAMIC Components är en del av KAMIC Installation AB. Kon taktperson: Jörgen Persson.
Lintron AB Box 1255 581 12 Linköping Tel: 013-24 29 90 Fax: 013-10 32 www.lintron.se20
Kitron AB 691 80 Karlskoga Tel: 0586-75 04 00 Fax: 0586-75 05 90 www.kitron.com
Ferner Elektronik AB Fabriksvägen 2 746 35 Bålsta Tel: 08-760 83 60 info@ferner.sewww.ferner.se
Helukabel AB Spjutvägen 1 175 61 Järfälla Tel: 08-557 742 80 Fax: 08-621 00 www.helukabel.se59
High Voltage AB Änggärdsgatan 12 721 30 Västerås Tel: 021-12 04 05 Fax: 021-12 04 www.highvoltage.se09
Infineon Technologies Sweden AB Isafjordsgatan 16 164 81 Kista Tel: 08-757 50 www.infineon.com00
LTG Keifor AB (KAMIC) Box 8064 163 08 Spånga Tel: 08-564 708 60 Fax: 08-760 60 www.kamic.sekamic.karlstad@kamic.se01
ExCal AB Bröksmyravägen 43 826 40 Söderhamn Tel: 0270-28 87 60 Fax: 0270-28 87 70 www.excal.seinfo@excal.se
INNVENTIA AB Torshamnsgatan 24 B 164 40 Kista Tel: 08-67 67 000 Fax: 08-751 38 www.innventia.com89
Jolex AB Västerviksvägen 4 139 36 Värmdö Tel: 08-570 229 85 Fax: 08 570 229 81
Rittal Scandinavian AB Månskärsgatan 7 141 71 Huddinge Tel: 08-680 74 08 Fax: 08-680 74 06 www.rittal.se
Nemko Sweden AB Arenavägen 41, 121 77 Stockholm-Globen Tel: 08 473 00 www.nemko.com30/31
Ornatus AB Stockholmsvägen 26 194 54 Upplands Väsby Tel: 08-444 39 70 Fax: 08-444 39 www.ornatus.se79
Processbefuktning AB Örkroken 11 138 40 Älta Tel: 08-659 01 55 Fax: 08-659 01 www.processbefuktning.se58
Ronshield AB Tussmötevägen 120B 122 64 Enskede Mob: +46 70 674 93 94 www.ronshield.seinfo@ronshield.se
Du kan genom deltagande i SEK Svensk Elstandard och den nationella och interna tionella standardiseringen vara med och påverka framtidens standarder sam tidigt som ditt företag får en ökad affärsnytta och ökad www.elstandard.se/shop,Påkonkurrenskraft.SEKShop, hittar du förutom svensk standard även europeisk och interna tionell standard inom elom rådet. SEK ger även ut SEK Handböcker som förklarar och fördjupar, vägleder och underlättar ditt användande av standarder. Läs mer på www.elstandard.se.
Para Tech ScandinaviaCoatingAB Box 567 175 26 Järfälla Besök: Elektronikhöjden 6 Tel: 08-588 823 www.paratech.nuinfo@paratech.nu50
Products & Services: We offer accredited EMC testing in accordance with most commercial and military standards and methods, including airborne equipment. We can also pro vide pre-compliance testing and qualified reviews and guidance regarding EMC during product design.
Schurter Nordic AB Sandborgsvägen 50 122 33 Enskede Tel: 08-447 35 www.schurter.seinfo.se@schurter.com60
Scanditest Sverige AB Box 182 184 22 Åkersberga Tel: 08-544 019 56 Fax: 08-540 212 info@scanditest.sewww.scanditest.se65
RUTRONIK Nordic AB Kista Science Tower Färögatan 33 164 51 Kista Tel: 08-505 549 00 Fax: 08-505 549 50 www.rutronik.se
Schaffner EMC AB Turebergstorg 1 191 86 Sollentuna Tel: 08-579 211 22 Fax: 08-92 96 90
Nässjö Plåtprodukter AB Box 395 571 24 Nässjö Tel: 031-380 740 60 www.npp.se
Rohde & Schwarz Sverige AB Flygfältsgatan 15 128 30 Skarpnäck Tel: 08-605 19 00 Fax: 08-605 19 www.rohde-schwarz.seinfo.sweden@rohdeschwarz.com80
Prevas AB Hammarby Kaj 18 120 30 Stockholm Tel: 08-644 14 MariaKontaktperson:www.prevas.semaria.mansson@prevas.se00Månsson
RTK AB Box 7391 187 15 Täby Tel: 08-510 255 10 Fax: 08-510 255 11 www.rtk.seinfo@rtk.se
ONE Nordic AB Box 50529 202 50
Företagsregister
Products and Services: Provinn offer EMC expertise covering all aspects from specification through con sultant services, education, numerical analyses all the way to final verification. We are sev eral dedicated EMC experts with documented expertise and Provinnexperience.isproud represent ative for Oxford Technical Solutions (OxTS) navigational equipment, Moshon Data ADAS test equipment and Spirent GPS/GNSS instru ments for the Scandinavian market.
Profcon Electronics AB Hjärpholn 18 780 53 Nås Tel: 0281-306 00 Fax: 0281-306 www.profcon.se66
OBO Bettermann AB Florettgatan 20 254 67 Helsingborg Tel: 042-38 82 00 Fax: 042-38 82 www.obobettermann.se01
RickardKontaktperson:www.proxitron.seinfo@proxitron.se95Elf
Nortronicom AS Ryensvingen 5 Postboks 33 Manglerud N-0612 Oslo Tel: +47 23 24 29 70 Fax: +47 23 24 29 www.nortronicom.no79
38 www.electronic.se – Electronic Environment online Electronic Environment # 2.2022
OEM Electronics AB Box 1025 573 29 Tranås Tel: 075-242 45 www.oemelectronics.se00
PROXITRON AB
RISE Elektronik Box 857 501 15 Borås Tel: 010-516 50 00 www.ri.seinfo@ri.se
Saab AB, EnvironmentalAeronautics,laboratory Bröderna Ugglas Gata 582 54 Linköping Tel: 013–18 77 sofia.ring@saabgroup.com92
Nortelco AS Ryensvingen 3 N-0680 Oslo Tel: +47 22576100 Fax: +47 www.nortelco.noelektronikk@nortelco.no22576130
Saab A15SurveillanceAB,–Compact Antenna Test Range Bergfotsgatan 4 431 35 Mölndal Tel: 031-794 81 www.saabgroup.comgroup.comchristian.augustsson@saab78
Scandos AB
Tel:215ArenagatanBesöksadress:Malmö3532Malmö0771-3300 33 Fax: 0771-33 00 info@one-nordic.se34
Nelco Contact AB Box 7104 192 07 Sollentuna Tel: 08-754 70 40
Phoenix Contact AB Linvägen 2 141 44 Huddinge Tel: 08-608 64 www.phoenixcontact.seorder@phoenixcontact.se00
Produkter och Tjänster: INSTRUMENT. Proxitron AB arbetar med försäljning och service inom elektronikbran schen. Vi samarbetar med en rad ledande internationel la tillverkare inom områdena; Klimat/Vibration, EMC, Givare, Komponenter, Hög spänning och Elsäkerhet. Våra kunder finns över hela Skandinavien och represen terar högskolor.produktion,forskning/utveckling,universitetoch
SEK Svensk Elstandard Box 1284 164 29 KISTA Tel: 08-444 14 Shop.elstandard.sewww.elstandard.sesek@elstandard.se00
Varlabergsvägen 24 B 434 91 Kungsbacka Tel: 0300-56 45 30 Fax: 0300-56 45 31 www.scandos.se
Dynamovägen 5 591 61 Motala Tel: 0141-580 00 Fax: 0141-584
Kvarnbergsgatan 2 411 05 Göteborg Tel: 031 – 10 89 www.provinn.seinfo@provinn.se00
RF Partner AB Flöjelbergsgatan 1 C 431 35 Mölndal Tel: 031-47 51 00 Fax: 031-47 51 www.rfpartner.se-info@rfpartner.se21
Polystar Testsystems AB Mårbackagatan 19 123 43 Farsta Tel: 08-506 006 00 Fax: 08-506 006 www.polystartest.com01
Saab EDS Nettovägen 6 175 88 Järfälla Tel: 08-580 850 www.saabgroup.com00
SEBAB AB Sporregatan 12 213 77 Malmö Tel: 040-601 05 00 Fax: 040-601 05 10 www.sebab.se
Produkter och Tjänster: Spetskompetens säljbarhet.lighet,kvalitet,”Leanochkravprogrammering.inbyggdapre-complianceteknikochelektronikutveckling:inomAnalogdigitalelektronik,EMC-(rådgivningochegetEMC-lab),system,samtRegulativasomEMC-,MD-RoHS-WEE-EUP-direktiven.Design”medfokuspåeffektivitet,tillförlitproducerbarhetoch
Provinn AB
Nohau Solutions AB Derbyvägen 4 212 35 Malmö Tel: 040-59 22 00 Fax: 040-59 22 29 www.nohau.se
Nolato Silikonteknik AB Bergmansvägen 4 694 35 Hallsberg Tel: 0582-889 www.nolato.com/emcsilikonteknik@nolato.com00
RS Components AB Box 21058 200 21 Malmö Tel: 08-445 89 00 Fax:08-687 11 www.rsonline.se52
Saab AB, Aeronautics, EMC laboratory Bröderna Ugglas Gata 582 54 Linköping Tel: 013-18 65 bengt.vallhagen@saabgroup.com67
Procurator AB Box 9504 200 39 Malmö Tel: 040-690 30 00 Fax: 040-21 12 www.procurator.se09
Roxtec International AB Box 540 371 23 Karlskrona Tel: 0455-36 67 23 www.roxtec.se
Proxy Electronics AB Box 855 391 28 Kalmar Tel: 0480-49 80 00 Fax: 0480 49 80 www.proxyelectronics.com10
Saab SupportAB,and EMC-laboratoryServices, P.O Box 360 S-831 25 www.saabgroup.comemc.osd@saabgroup.comÖstersund
Schroff Skandinavia AB Box 2003 128 21 Skarpnäck Tel: 08-683 61 00
Produkter och Tjänster:
Tel: 08-613 82 00 Fax: 08-21 49 60 www.stf.se
Fågelviksvägen 18 145 53 Norsborg Tel: 08-97 09 www.stigab.seinfo@stigab.se90
uppslagsverk som ger vägledning i rätt me todik för miljöteknikarbete, liksom grundläggande regler och råd om hur sådant arbete – korrekt specificerat och verifierat – leder till en säker och pålitlig produkt. Handboken ges ut av Swedish Environmental Engineering Society (SEES).
www.electronic.se – Electronic Environment online 39 Electronic Environment # 2.2022
SGS Fimko AB
Shortlink AB Stortorget 2 661 42 Säffle Tel: 0533-468 30 Fax: 0533-468 www.shortlink.seinfo@shortlink.se49
Sims Recycling Solutions AB Karosserigatan 6 641 51 Katrineholm Tel: 0150-36 80 www.simsrecycling.se30
Stigab
Swentech Utbildning AB Box 180 161 26 Bromma Tel: 08-704 99 www.swentech.se88
Skandinavia AB Box 2003 128 21 Skarpnäck Tel: 08-683 61 00 Turebergstorg 1 191 86 Sollentuna
Swerea KIMAB AB Box Isafjordsgatan7047 28 164 40 Kista Tel: 08-440 48 www.swereakimab.seelektronik@swerea.se00
Tel: 018-18 28 90 Fax: 018-10 70 www.technologymarketing.se55
Tel: 08-579 211 22 Fax: 08-92 96 90
Trafomo AB Box 412 561 25 Huskvarna Tel: 036-38 95 70 Fax: 036-38 95 www.trafomo.se79
www.osterlinds.se02Företagsregister
Vanpee AB Karlsbodavägen 39 168 67 Telefon:Bromma08-445 28 00 order@vanpee.sewww.vanpee.se
Tormatic AS Skreppestad Naringspark N-3261 Larvik Tel: +47 33 16 50 20 Fax: +47 33 16 50 45 www.tormatic.no
Tesch System AB Märstavägen 20 193 40 Sigtuna Tel: 08-594 80 www.tesch.seorder@tufvassons.se900
Würth SwedenElektronikAB
Wretom Consilium AB Olof Dalins Väg 16 112 52 Stockholm Tel: 08-559 265 www.wretom.seinfo@wretom.se34
Malmskillnadsgatan 48 Box 1419 111 84 Stockholm
Testhouse Nordic AB Österögatan 1 164 40 LandskronavägenKista 25 A 252 32 Helsingborg Tel: 08-501 260 50 Fax: 08-501 260 www.testhouse.seinfo@testhouse.se54
Tel +46 8 782 08 08
Österlinds El-Agentur AB Box 96 183 21 Täby Tel: 08-587 088 00 Fax: 08-587 088
Trinergi AB Halltorpsvägen 1 702 29 Örebro Tel: 019-18 86 60 Fax: 019-24 00 60
TEBAB, BranschgrupperTeknikföretagensAB Storgatan 5, Box 5510, 114 85 Stockholm
UL Kista Science Tower Fårögatan 33 161 51 Kista Tel: 08-795 43 www.sweden.ul.cominfo.se@ul.com70
TRESTON GROUP AB Tumstocksvägen 9 A 187 66 Täby Tel: 08-511 791 60 Fax: 08-511 797 60 Bultgatan 40 B 442 40 Kungälv Tel: 031-23 33 05 Fax: 031-23 33 www.treston.cominfo.se@trestoncom65
Tel vx +46 8 782 08 50 www.sees.se
Weidmüller AB Box 31025 200 49 Malmö Tel: 0771-43 00 44 Fax: 040-37 48 www.weidmuller.se60
Technology Marketing Möllersvärdsgatan 5 754 50 Uppsala
Treotham AB Box 11024 100 61 Stockholm Tel: 08-555 960 00 Fax: 08- 644 22 www.treotham.se65
Yokogawa Measurement Technologies AB Finlandsgatan 52 164 74 Kista Tel: 08-477 19 00 Fax: 08-477 19 www.yokogawa.se99
Mörtnäsvägen 3 (PB 30) 00210 www.sgs.fiFinlandHelsingfors
Environmental Engineering Handbook har genomgått en omfattande uppdatering och är den mest kompletta hand boken inom miljöteknik. Handboken täcker hela arbetsområdet för miljöteknik och är ett ovärderligt hjälpmedel för att fastställa miljötekniska specifikationer, både nationella som Ettinternationella.heltäckande
Nu är den här – den kompletta och uppdaterade versionen av Environmental Engineering Handbook www.technologybooks.online
Annelundsgatan 17 C 749 40 Enköping Tel: 0171-41 00 MartinKontaktperson:www.we-online.seeiSos-sweden@we-online.com81Danielsson
STF Ingenjörsutbildning AB
POSTTIDNING B Returer Contenttill:Avenue AB Göteborgsvägen 88 433 63 Sävedalen Vi kan bli din leverantör av utrustning och service inom: EMC • Miljötålighet • Elsäkerhet • Givare Kontakta oss redan idag! 0141-580 00 • info@proxitron.se • www.proxitron.se
