Portfolio 2023

PORTFOLIO

Sara C. Maciel

HISJardimdoLago

O Conjunto Habitacional Jardim do Lago tenta remeter a organicidade e pluralidade do bairro préexistente ao mesclar formas curvas e ortogonais nas diferentes tipologias de edifícios e plantas criadas no projeto. Ao todo são 326 unidades de habitação e 38 de comércio distribuídas em 3 tipologias de edifícios, sendo duas das tipologias em formato curvilíneo e a terceira em formato retangular.

Bairro Jardim do Lago Continuação, Campinas - SP

Trabalho elaborado para a disciplina AU144 - Teoria e Projeto IV: Arquitetura de Interesse Social Autoria: André Serra; Sara Maciel; Sofia Campos.

Os edifícios curvos contêm, além das unidades superiores, as galerias de comércio em seus habitação de 2 dormitórios e 20 unidades de comércio, semi-circular, 18 unidades habitação de 2 dormitórios, comerciais. Por estarem situados cada um em uma sua curvatura voltada para a rua acabam criando transeuntes e também consequentemente, os acesso ao conjunto.

A tipologia retangular,que contém os apartamentos de 2 e 3 dormitórios nos pavimentos superiores e as vagas de garagem em seu térreo, é usada nos outros seis edifícios do complexo. Em cada um desses edifícios possui 15 unidades de habitação de 2 dormitórios, 15 unidades de 3 dormitórios e 20 vagas de garagem. Ao se sequenciarem feito renques, em sua implantação, acabam criando ruas internas no conjunto,para o acesso dos veículos às garagens e para a circulação dos pedestres nas calçadas.

Habitat-C

Trabalho elaborado para a disciplina AU149 - Teoria e Projeto IX: Verticalidade em arquitetura.

Autoria: André Paolielo; Letícia Ferezini; Sara Maciel.

A forma estética do edifício principal é resultado de estratégia plástico-arquitetônica que combina três diferentes pavimentos-tipo para o volume residencial, que diferem em planta e alternam-se verticalmente ao redor de um núcleo central. Os três pavimentos-tipo têm perímetros distintamente descoincidentes, e ao empilhar-se, dão origem a quatro fachadas únicas e sem repetição, com reentrâncias e saliências aleatórias que conferem textura, dinamismo e personalidade ao edifício.

A variabilidade de pavimentos é interrompida por um pavimento intermediário diferenciado (pavimentomirante), aberto em suas quatro faces, com apelo paisagístico atrativo e visuais que valorizam a adensada e moderna paisagem urbana do Itaim, voltando-se também na direção oposta para a Avenida Brigadeiro Faria Lima e o rio Pinheiros.

PLANTA TIPO I - 1º , 4º e 8º Pavimentos

PLANTA TIPO II - 2ºe 6º Pavimentos

PLANTA TIPO III - 3º , 5º e 7º Pavimentos

R. Prof. Atílio Innocenti, 870, Vl. Nova Conceição, São Paulo - SP

A estrutura, como um todo, é destaque visual no projeto. Ela é oculta nos trechos em que as paredes externas se alinham à beira da laje em balanço e exposta nos pavimentos em que estas são recuadas ao alinhamento das vigas externas, deixando à mostra os elementos estruturais de maneira quase aleatória, o que proporciona uma aparência arquitetônica singular.

Justaposto a todo esse conjunto está um complexo de plataformas montadas sobre estrutura metálica, que abrigará usos comerciais mais públicos com as quais o entorno mantém forte e necessária relação, ligados ao lazer, à alimentação e à prestação de serviços, como o bar-restaurante suspenso e o espaço coberto resultante, ao nível da rua, projetado para abrigar um mini-mercado de orgânicos.

Na transição entre a estrutura pública e o volume vertical principal, há uma caixa de elevadores independente, montada sobre estrutura metálica aparente e vedada com paredes-cortina de vidro, que complementa o espaço fluido do bar-restaurante e o volume opaco do edifício.

PLANTA ESCRITÓRIO I - 10º Pavimento

PLANTA ESCRITÓRIO II - 10º Pavimento

ResidênciasVilaMonteMor

Trabalho elaborado para a disciplina AU150 - Teoria e Projeto X: Projeto Integrado e Colaborativo.

Autoria: André Serra; Letícia Ferezini; Sara Maciel.

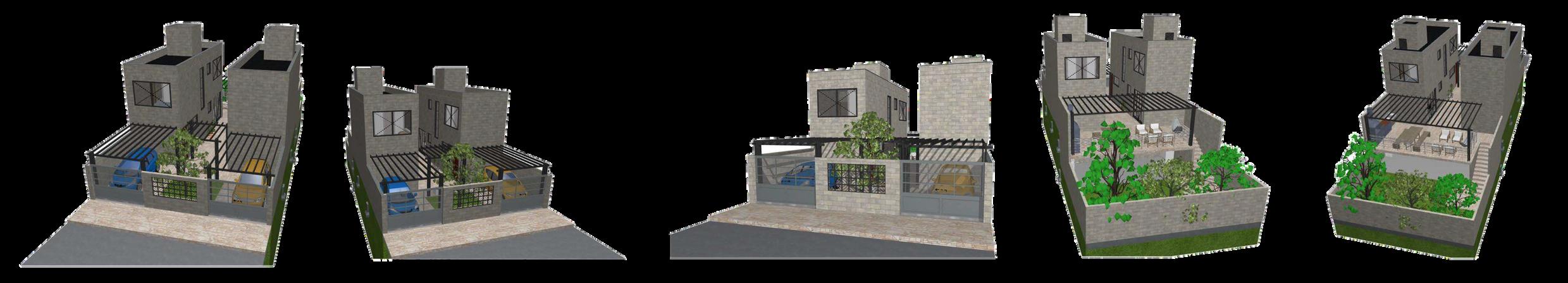

Projeto de pequenas residências para duas famílias em um único terreno, com o objetivo principal de uma construção rápida, barata e independente, desta forma, os ambientes internos têm metragens mínimas, mas que ainda se consiga tirar bom proveito desses espaços.

Para garantir privacidade e melhor aproveitamento da luz solar, as janelas dos quartos não ficam voltadas uma para outra. A área externa conta com uma área de lazer única para as duas residências e, no subsolo, área de serviço dividida em decorrência da separação dos registros d'água.

Com utilização do software Archicad na disciplina, foram utilizados praticamente todos os recursos disponívies para produção de maquete eletrônica, renderização e desenhos técnicos.

Jardim Colina I, Monte Mor - SP

CCCA-Oficina

Av. João Manoel, 320, Arujá - SP

Trabalho elaborado para a disciplina AU020 - Trabalho Final de Graduação

Autoria: Sara Maciel.

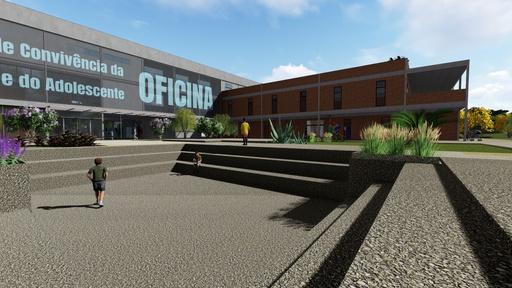

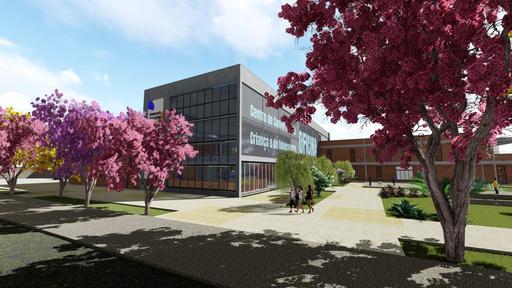

Este trabalho final de graduação compreende a proposta de projeto para uma nova unidade do Centro de Convivência da Criança e do Adolescente (CCCA), programa voltado para crianças e jovens de baixa renda no município de Arujá, São Paulo, e seu processo de criação e implantação.

O CCCA oferece diversas atividades para os jovens munícipes, entretanto, algumas dessas atividades não possuem um espaço adequado para sua realização. Assim, surgiu a iniciativa para o projeto de uma nova unidade do programa, focando em locais apropriados para a realização de atividades práticas, principalmente para os alunos mais velhos.

O ponto de partida dessa ideia é que a nova unidade seja localizada em um local de fácil acesso ao público alvo e abranja atividades de caráter mais prático. Assim, surgiu também o interesse de propor a criação de um FABLAB, laboratório de criação e prototipagem, que atendesse tanto o programa principal quanto os demais moradores da cidade.

Buscando a concepção de um ensino focado na prática, surge a nomeação da unidade: CCCA - Oficina.

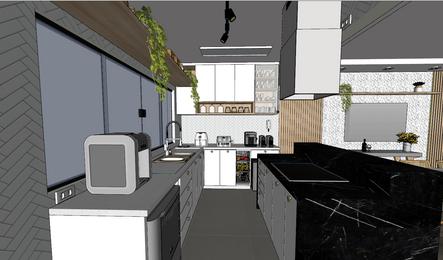

Modelagens SketchUp

Projeto / Arq. Responsável: Tey Romeiro

Projeto: Sara Maciel | Arq. Responsável: Luciene Alves

Projeto marcenaria: Sara Maciel | Arq. Responsável: Marcela Lobo

Projeto / Arq. Responsável: Marcela Lobo

Projeto: Sara Maciel | Arq. Responsável: Marcela Lobo

Renderizações Lumion 8

Projetos / Arq. Responsável: Luciene Alves

Projeto (Adaptado Lev Design): Sara Maciel
