Corriente, voltaje y resistencia eléctrica
OBJETIVO DE LA SESIÓN
Conocerás las magnitudes físicas de la electricidad, tales como el voltaje, corriente y resistencia eléctrica. De igual forma, comprenderás la importancia de la polaridad en los componentes así como la simbología de los mismos.
MATERIALES PARA TRABAJAR DURANTE LA SESIÓN
> Batería 9 volts
> Tarjeta arduino UNO
> Cable de descarga
> Resistencia 220 Ω
> Resistencia 10K Ω
> LED
> Cables Jumper M-M / M-H
> Calculadora
> Lápiz
> Resistencia 10K Ω
Actividad 1. Ley de Ohm
• Calcula las magnitudes físicas que faltan en el circuito.
• Escribe el resultado sobre la imagen.
19 SESIÓN 6
+ 3.3V ¿ Ω ? 0.2 A I = V/R --> I = 9v /1000 ohms = 0.009 A R = V/I --> R = 3.3 v/0.2 A = 16.5 ohms I = V/R --> I = 5v /220 ohms = 0.022 A V = (R1 + R2) x I --> V = (1000 ohms + 330 ohms) x 0.1 A = 133 V
Actividad 2. Conexiones básicas
• Sigue las instrucciones de la persona docente antes de realizar una conexión.
• Replica los circuitos que se muestran a continuación y calcula el valor de la corriente y resistencia eléctrica.
• Escribe el procedimiento y los resultados a un lado de las imágenes.

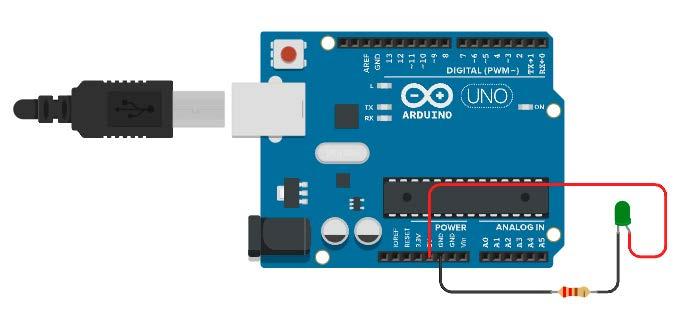

CIRCUITO 1
En este primer caso, conocemos los valores del voltaje (5V) y de la resistencia eléctrica (220 ohms por los colores que tiene), por lo que debemos calcular el valor de la corriente (I). De acuerdo con la ley de Ohm, la corriente es igual al voltaje entre la resistencia I = V/R.
Utilizamos esta fórmula y sustituimos los valores:
I = 5V/220 Ω = 0.2 A.
Por lo que la corriente en este circuito es de 0.2 A.
En el segundo circuito, de igual forma se conocen los valores del voltaje y las resistencias. De acuerdo al código de colores de las resistencias, éstas tienen un valor de 1000 Ω. Al estar colocadas en serie, se suman y obtenemos una resistencia total de 2000 Ω De acuerdo con la ley de Ohm, corriente es igual a voltaje entre resistencia (I = V/R) por lo que utilizamos esta fórmula y sustituimos los valores conocidos:
I = 9V/2000 Ω = 0.0045 A.
Por lo que en este circuito hay una corriente de 0.0045 A.
En el último circuito conocemos el valor del voltaje (5V) y de la resistencia, que por el código de colores podemos saber que es de 1000 Ω. De acuerdo con la ley de Ohm, corriente es igual a voltaje entre resistencia (I = V/R) por lo que utilizamos esta fórmula y sustituimos los valores conocidos:
I = 5V/1000 Ω = 0.005 A.
Por lo que en este último circuito hay una corriente de 0.005 A.
20 SESIÓN 6
CIRCUITO 3
CIRCUITO 2
