IMAGEM 10 MAPA DE TOPOGRAFIA E HIDROGRAFIA

Topografia;

O setor de Santo Amaro possui uma área de 33.199.715m², um sítio urbano com característica geológica em diferentes espessuras, pois Santo Amaro comparada aos outros distritos é o que contém o relevo mais montanhoso , Os distritos de Socorro é Cidade Dutra possuem relevos variados . A topografia tem uma variação, sendo a área mais baixa, ao longo das represas Guarapiranga e Billings que são banhadas pelo rio Pinheiros, principais recursos de abastecimento público da Cidade de São Paulo.

Hidrografia

O distrito de Pedreira por tem muitas habitações irregulares têm a característica, que propicia a ocorrência de deslizamento de terrenos em encostas. O restante se encontra em um sítio, onde possui uma mistura geológica. A topografia tem uma variação, sendo a área mais baixa, ao longo das represas Guarapiranga e Billings que são banhadas pelo rio Pinheiros, principais recursos de abastecimento público da Cidade de São Paulo.

Na década do século XX, ocorreu enorme interesse na região de Santo Amaro, por conta da construção das barragens Light, no ano de 1907,no qual deu origem a represa Guarapiranga, que tinha como finalidade regularizar o escoamento do rio Tietê, que tinha seu encontro de águas com a usina hidrelétrica de Santana de Parnaíba. A Guarapiranga possui um sistema de abastecimento que é o segundo maior da Região Metropolitana de São Paulo, que são constituídas pelas Represas Guarapiranga e Billings. O sistema abastece em torno de 5 milhões de pessoas da zona sul e sudoeste da capital de São Paulo.

Represa Guarapiranga Rio Pinheiros

A Operação Integrada, Defesa das Águas foi criada no ano de 2007 com principal objetivo de proteger , controlar e recuperar áreas ambientais é áreas de mananciais. A operação abrangel diversas áreas como, por exemplo: saneamento, meio ambiente e energia , habitação , segurança urbana e pública, entre outras áreas . A operação teve inicio na Represa Guarapiranga, que a partir daí se estendeu para outras áreas : A.P.P- Áreas de Preservação Permanente e A.P.A – Áreas de proteção ambiental.

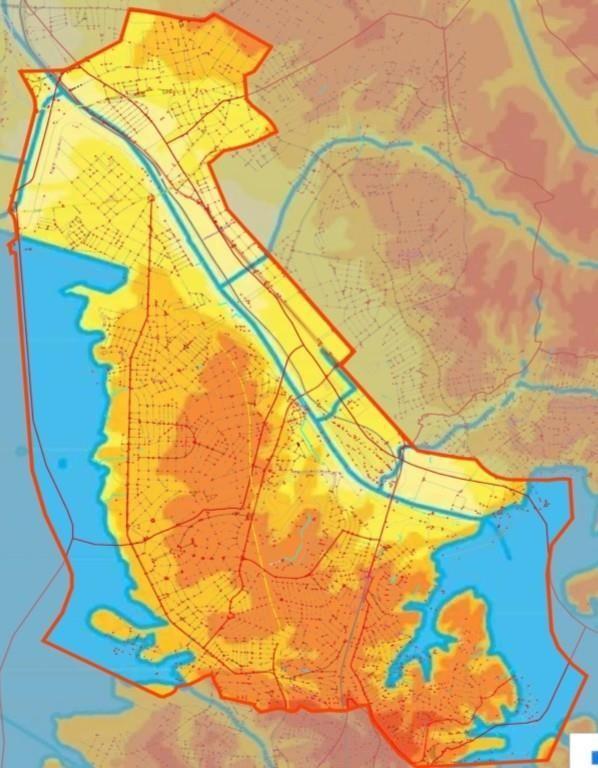

Imagem 10 – Topografia e Hidrografia ESC:1.30.000 Elaborado pelo Autora- Fonte: topographic Hidrografia Distrito Limite Localização do Lote 725 à 740

740 à 760

760 à 780

Represa Billings

O setor é dividido em duas macrozonas: Macrozona de Estruturação e Qualificação Urbana, Macrozona de Proteção e Recuperação Ambiental.

A área é formada por quatro macroáreas: Estruturação Metropolitana, que se encontra no entorno dos eixos de mobilidade e de ligações metropolitanas com necessidade da relação entre emprego e moradia; Qualificação da Urbanização, padrões médio de urbanização e oferta de equipamentos, tem caráter residencial com misturas de edificações horizontais e verticais; Redução da Vulnerabilidade Urbana e Recuperação Ambiental, possui assentamentos precários , irregulares e sem infraestrutura em áreas de proteção de mananciais; Controle e Qualificação Urbana e Ambiental, possui áreas vazias ou subutilizadas sem cobertura vegetal e áreas de reflorestamento.

Cada tecido se distingue um do outro, o crescimento horizontal já atingiu as áreas de proteção ambiental. O bairro da Pedreira, que se desenvolveu de forma irregular na área de proteção aos mananciais, contém habitação com precária na qualidade da sua implantação.

1.7 Diretrizes Públicas

Incentivar o ecoturismo criando um centro de referência dos recursos hídricos. Restaurar a sede do Santa Paula late clube para abrigar uma agência de turismo sustentável, o intuito das Águas, o centro cultural e o centro de vela Guarapiranga.

Restaurar os galpões abandonados ou não para atividades de formação de mão de obra especializadas para atender a região. Estimular pequenas empresas da região e incentivo a negociação com iniciativa privada Proporcionar Parcerias com SENAC/ SENAI .

Estimar se reforma da estação de trem e implantação de um museu histórico das ferrovia e formação de agente em educação ambiental. Construção de equipamentos. Reformar as estações da CPTM e mudar o uso para um pequeno museu histórico das ferrovias.

Fonte: PRE – SO QUADRO 05A 2004 Elaborado pelo autora.

MACROZONA MACROÁREA

Esse perímetro se localiza em uma zona de proteção e recuperação ambiental.

No eixo da Marginal Pinheiros a macroárea de estruturação metropolitana é proposta por verificar que este eixo está em processo de transformações econômicas e de usos, busca conciliar a relação de emprego e moradia.

Área proposta o controle do adensamento e melhoria na condição urbana dos bairros e sua respectiva infraestrutura.

Está área se localiza próximo as margens da represa Billings,são aréas que possuem ocupações irregulares de baixos e altos padrões e propõe se investimento publico para o aumento da qualidade ambiental.

Macroárea de Qualificação da urbanização

Lote Escolhido Macroárea de Estruturação metropolitana

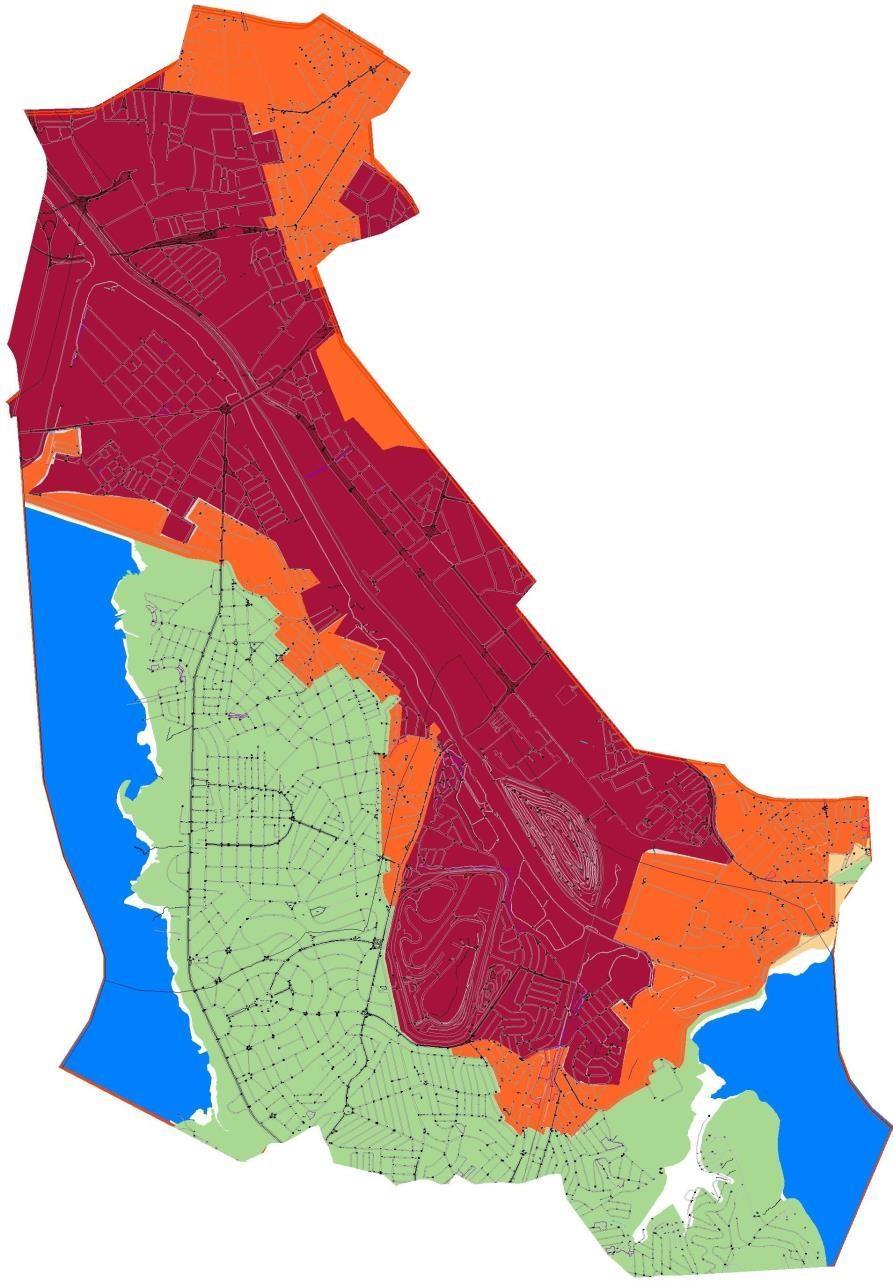

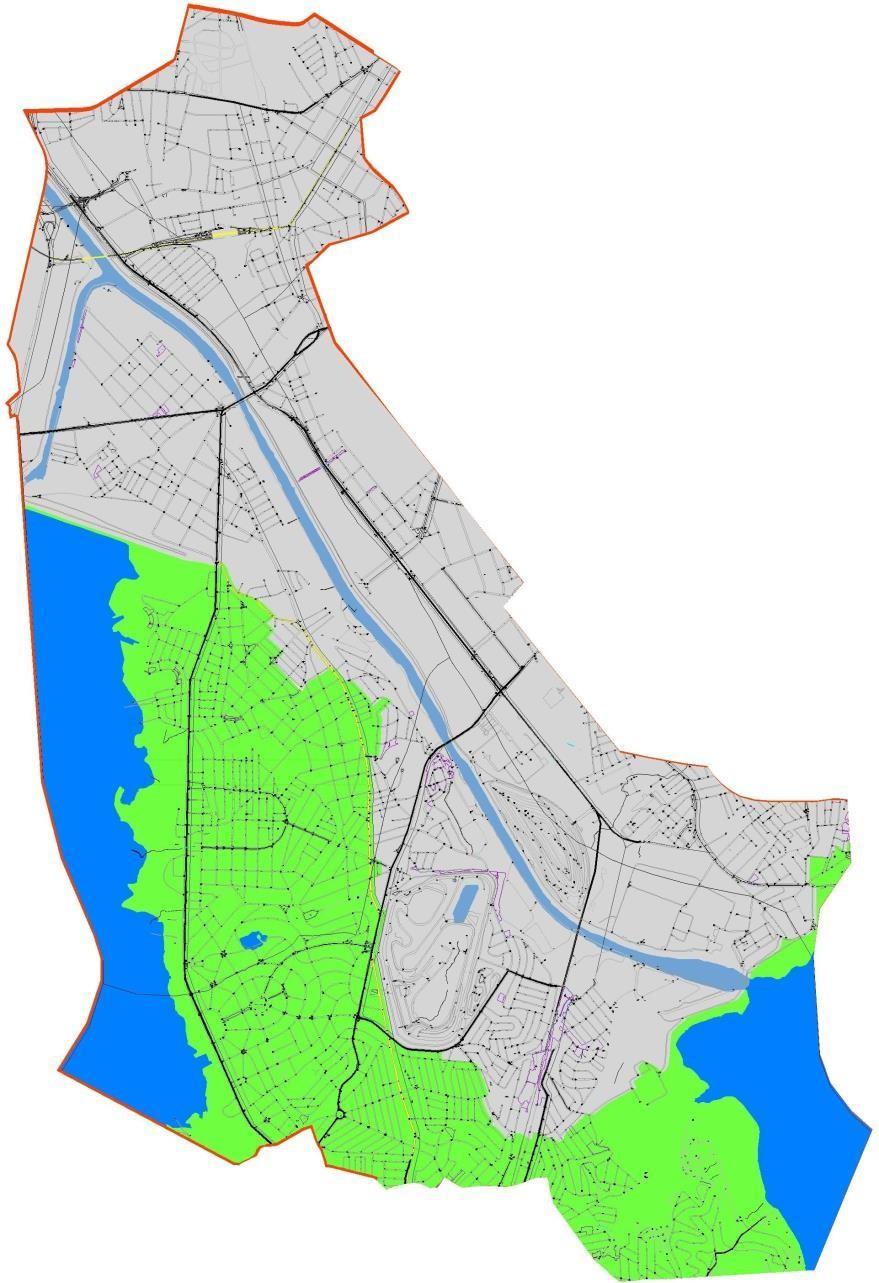

Macroárea de Controle e Qualificação Urbana Ambiental Imagem 11 – Macrozonas Sem Escala Imagem 12- Macroáreas SemEscala Macroárea de Redução de Vulnerabilidade Elaborado pelo Autora Fonte: Emplasa -Expansão da área urbana 2003 Elaborado pelo Autora Fonte: Emplasa -Expansão da área urbana 2003 Urbana e Recuperação Ambiental CENTRO DE ACOLHIMENTO E INCLUSÃO SOCIAL À POPULAÇÃO EM SITUAÇÃO DE RUA 13

O uso e ocupação do solo, ocorreu pela expansão urbana no ano de 1907, através do crescimento que ocorreu na região, com as construções das Represas e também a ligação da avenida Washington Luís com Interlagos e a avenida Ibirapuera, ocasionando maior quantidade populacional na região de Santo Amaro. Nas áreas próximas as margens do rio Pinheiros existe uma maior concentração de indústrias em comparação ao resto do setor O maior número de habitações fica localizado nos distritos da Cidade Dutra, Grajáu e Pedreira que ficou com a tarefa de atender os trabalhadores da construção da represa Guarapiranga e Billings. A região possui grande agrupamento de habitações, no distrito de Campo Grande com o crescimento desordenado e sem fiscalização, ocorreu a construção de habitações irregulares próximo aos recursos hídricos.

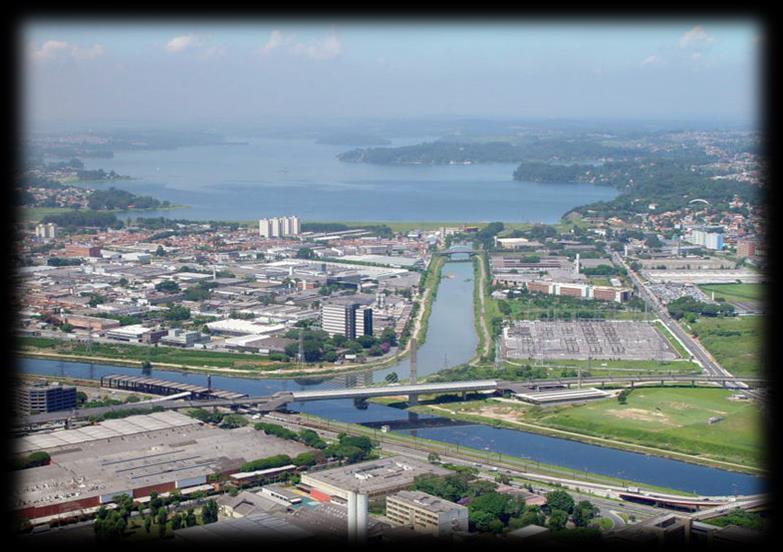

Imagem 13- Rio Jurubatuba à esquerda, no encontro com o Rio Guarapiranga Fonte: Justificando.com

Lote Escolhido

Imagem 14- Vista aérea do Autódromo de Interlagos Fonte: Yahoo Imagem 15 – Mapa de Uso e Ocupação de Solo ESC:1.30.000 Elaborado pelo Autora Fonte: Geosampa

O sistema viário estrutural se articula com o Centro de São Paulo pelas avenidas Interlagos,Marginal do Rio Pinheiros,Nações Unidas, Nossa Senhora do Sabará , Santo Amaro , que contam com corredores e faixas exclusivas de ônibus. Também se conecta através da Linha 9-Esmeralda da CPTM, que liga o distrito do Grajaú ao município de Osasco, passando pelas centralidades de Santo Amaro.

Internamente, a Linha 5-Lilás do Metrô liga o Campo Limpo à centralidade de Santo Amaro, que também tem acesso pelas avenidas Senador Teotônio Vilela, Atlântica e Rio Bonito, com extensos corredores, faixas de ônibus e com grande utilização do transporte individual, gerando transtorno na região.

Dois dos principais eixos importantes de mobilidade estão localizados próximo áreas de proteção e recuperação ambiental, o que gera um conflito: a transformação urbana de um eixo que possui um bom atendimento de transporte público versus a área de proteção.

O tráfego nesta região é muito intenso , é há pontos em que o corredor de ônibus, possui duas faixas do leito viário e mesmo assim não é o suficiente.

Uma das alternativas na região e a utilização do trem que atende uma boa parte da população da zona sul, porém as pessoas que residem próximo à represa Guarapiranga , não possuem acesso direto, infelizmente os trens não possuem uma manutenção adequada, sempre apresenta problemas e acabam não suprindo a demanda da região.

3 1

2

3

4

Centralidade: Grande concentração de comércios e equipamentos públicos , em relação as outras áreas , nessa área possui terminal de ônibus , pontos nodais como estações Pontos nodais que são gerados por encontros/ cruzamento das principais vias

Polo comercial e serviços : shopping Concentração de pedestre nos finais de semana , nos parques e à margem da represa, bares

Comércios populares que atendem o bairro e proximidade da região.

Concentração de baladas e bares

6

5

2

Estações de Metro Estações de Trem

Ferrovia

Avenida nações unidas Avenida Rio Bonito Avenida Santo Amaro Avenida Interlagos Avenida Atlântica Avenida Rio Bonito Avenida Guarapiranga Imagem 16–Sistema Viáriodo Do Setor ESC:1.30.000 Elaborado pelo autora Fonte: Geosampa

Ensino Fundamental /Médio Ensino Técnico Público Ensino Infantil Senai/ Senac Centro de acolhida especial para famílias

CEDESP

Serviços de acolhimento crianças e adolescentes

Serviços de assistência social à familia Núcleo de convivência de idoso

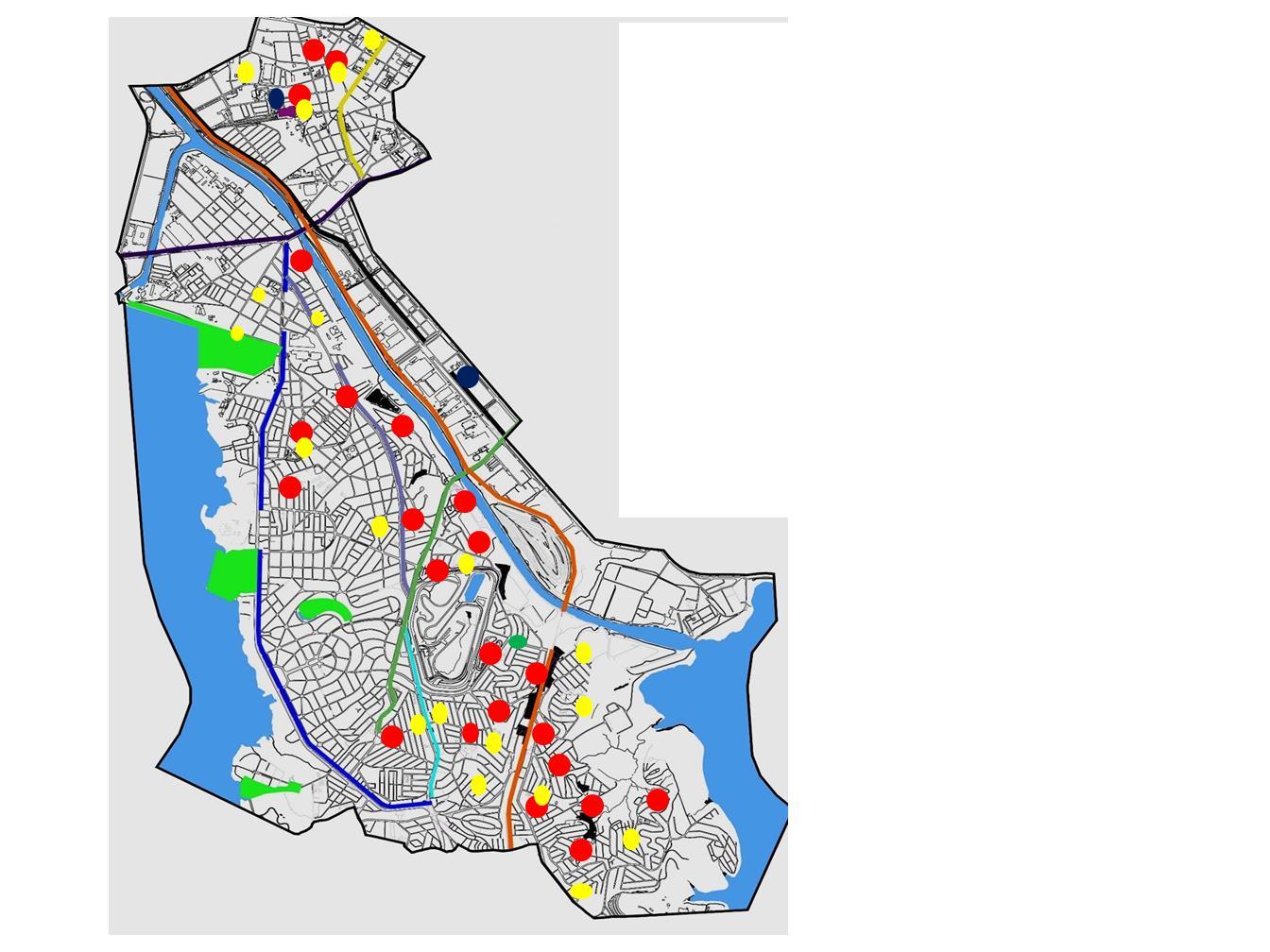

Imagem 17– Equipamento de ensino Sem escala Elaborado pelo autora Fonte: Geosampa

1.10EQUIPAMENTO DE ENSINO

Após análises realizadas referentes a equipamentos de ensino, podemos observar no mapa que o setor possui grande concentração de ensino infantil, já os equipamentos de ensino técnico e profissionalizante não são muitos. Por ser um setor considerado o centro da zona sul ,com uma concentração grande de pessoas, necessita de mais equipamento de ensino técnico. O setor possui apenas dois equipamentos de ensino técnico que são publico, porém, não conseguem atender a todos. Com isso a população escolhe instituições privadas para pode ter uma formação profissional adequada.

Imagem 18– Equipamento social Sem escala Elaborado pelo autora Fonte: Geosampa

1.11 EQUIPAMENTO SOCIAL

As margens do rio Pinheiros, possuem a maior concentração de indústrias, comparado ao resto do setor.

A ocupação residencial predominante e horizontal, em grande maioria são médio e alto padrão; ao ponto que se aproxima do distrito da Cidade Dutra e Grajaú, possui residencial baixo padrão. Algumas áreas do setor que possuía o uso do solo como residencial horizontal, hoje tem sua área modificada, com o crescimento de adensamento populacional, verticalização habitacional .

Conforme os dados realizados pelo censo FIPE em 2015 nas subprefeituras da Capela do Socorro e Santo Amaro. Na região do setor escolhido contabilizou 298 moradores de rua. Houve um grande aumento da população em situação de rua e houve também um deslocamento dessa população.

Dentro do setor podemos observar os deslocamentos dessa população, que fica presente próximo aos eixos principais , por possuir fácil acesso e mobilidade destes moradores para região da cidade. Á população em situação de rua fica concentrada na região do Largo Treze em Santo Amaro e no corredor de ônibus Avenida Atlântica .

Estas duas concentrações apresentam aspectos diferentes, sendo assim a população de rua possui distinção entre si.

O distrito de Santo Amaro tem um fluxo grande de rotatividade de pessoas e mais policiamento, com isso a população em condição de rua se localiza nessas regiões, porém, não formam grupos para consumir entorpecentes , diferente do que ocorre na região da Cidade Dutra , que se assemelha a Cracolândia em uma proporção menor. Essa população ficam localizadas nas regiões dos parques ( próximo à represa) e da Avenida Atlântica, um ponto fácil para concentração de tráfico de entorpecentes.

Imagem 19–Mapa Ponto de deslocamento ESC:1.30.000 Elaborado pelo autora Fonte: Geosampa

Mancha de deslocamento dos moradores de rua

Centro de acolhida
