IMAGEM 84 ESTUDO DE INSOLAÇÃO

Imagem 82 – estudo de insolação Fonte : elaborado pela autora

FACHADA SUDESTE- VERÃO 12 HRS DA MANHÃ

Imagem 84 – estudo de insolação Fonte : elaborado pela autora As figuras ao lado mostram os estudos referentes a insolação , feito solar do município de São Paulo, com o determinado azimute e altura solar. com a carta

A fachada sul no período do verão, mostra na imagem 81,que às 10 horas irá receber insolação direta mais próxima. Por isso será utilizado vidro duplo para melhor conforto térmico e acústico. Por ser uma fachada que terá ruído maior parte do dia a janela de vidro duplo pode reduzir até 50 decibéis melhorando muito o conforto acústico das salas localizada nesse sentido, seu azimute se encontra no ângulo de 96º com altura solar de 61º que dará o ângulo final que mostra na imagem 81, esse ângulo também se dará no período do equinócio às 10 horas. Fachada sul mostra no período do verã12 horas não recebe insolação com isso a fachada recebe apenas sol no período da manhã sem atrapalha as atividades realizadas no período da tarde , seu ângulo azimute se encontra em um ângulo de 80º , com altura solar de 88º , que dará ângulo final na imagem 82. A fachada sul no período do inverno às 10 horas mostra que o período do sol nessa fachada e mais baixo e também mais longo do observador, essa fachada no período do inverno recebe iluminação solar até às 10 horas, porém terá uma iluminação mais direta , seu azimute encontra num ângulo de 36º com ângulo de altura solar de 34º, o ´ que dará o ângulo que mostra na imagem 83.

PAINÉIS SOLARES

Serão utilizados , pois é uma energia inesgotável , gera baixo impacto ambiental, não gera poluente e consumo muito baixo de energia elétrica

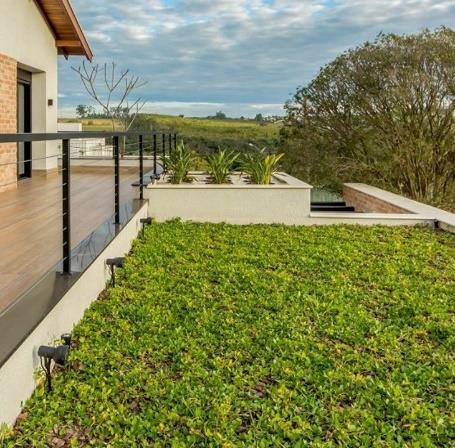

TELHADO VERDE

Será utilizado cobertura verde no bloco dos alojamentos e no bloco onde fica localizado a área de lazer ,por possuir grandes benefícios na questão de poluição , isolamento acústico , tem uma maior retenção de agua da chuva e reduz no consumo de energia.

MASSA VERDE

Arborização das praças que trazem conforto térmico para os espaços públicos , absorver os ruídos que chega até a edificação .

VENTILAÇÃO NATURAL

Ventos predominantes que vem do sudeste favorecem o projeto.

ILUMINAÇÃO NATURAL

Serão feitas aberturas para aproveitar a iluminação

natural e evitar o consumo excessivo de energia.

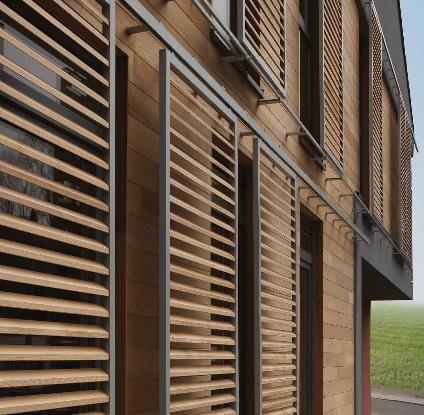

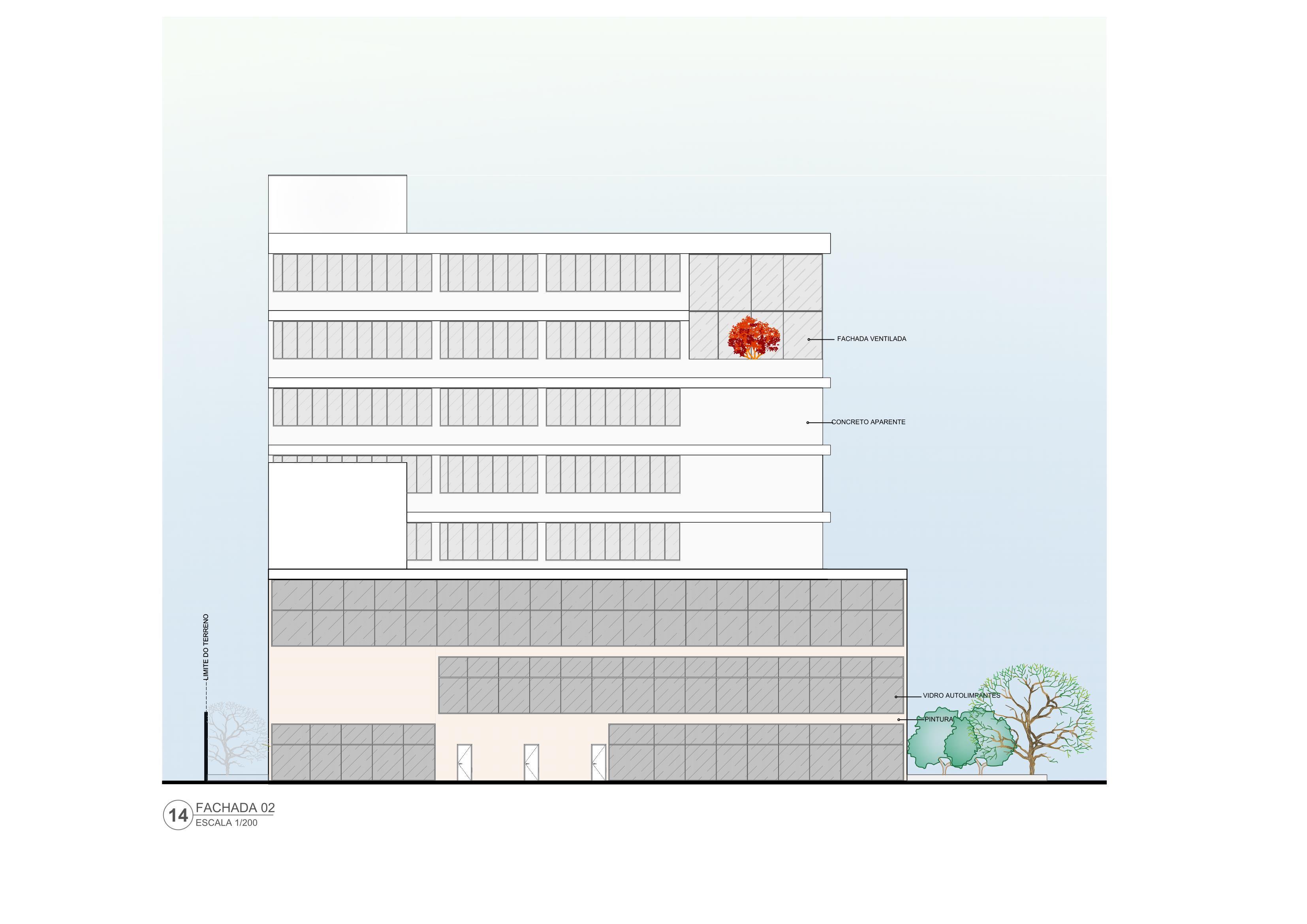

FACHADA VENTILADA

Serão Utilizados nos dormitórios ,brises móveis , articulados e deslizantes em material amadeirado, trará conforto térmico aos ambientes , onde acaba criando uma fachada dinâmica e barrando incidência da radiação solar quando não for desejada.

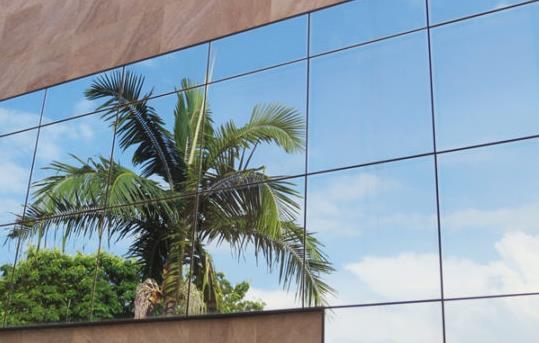

VIDROS UTILIZADOS

A edificação recebe grande incidência solar e fica localizado em uma área com grande teor de poluição . Os vidros utilizados visam a sustentabilidade, serão vidros autolimpantes, conseguem permanecer limpo por mais tempo, evitam fuligem e adesão da poeira.

Vidros Duplo- Contribui para redução de aquecedores e ar condicionados, economia significativa da energia elétrica. Além de permite a passagem da luz natural , protegendo sem

que danifique objetos , bloqueando parte do calor.

PLANTA PAVIMENTO 04

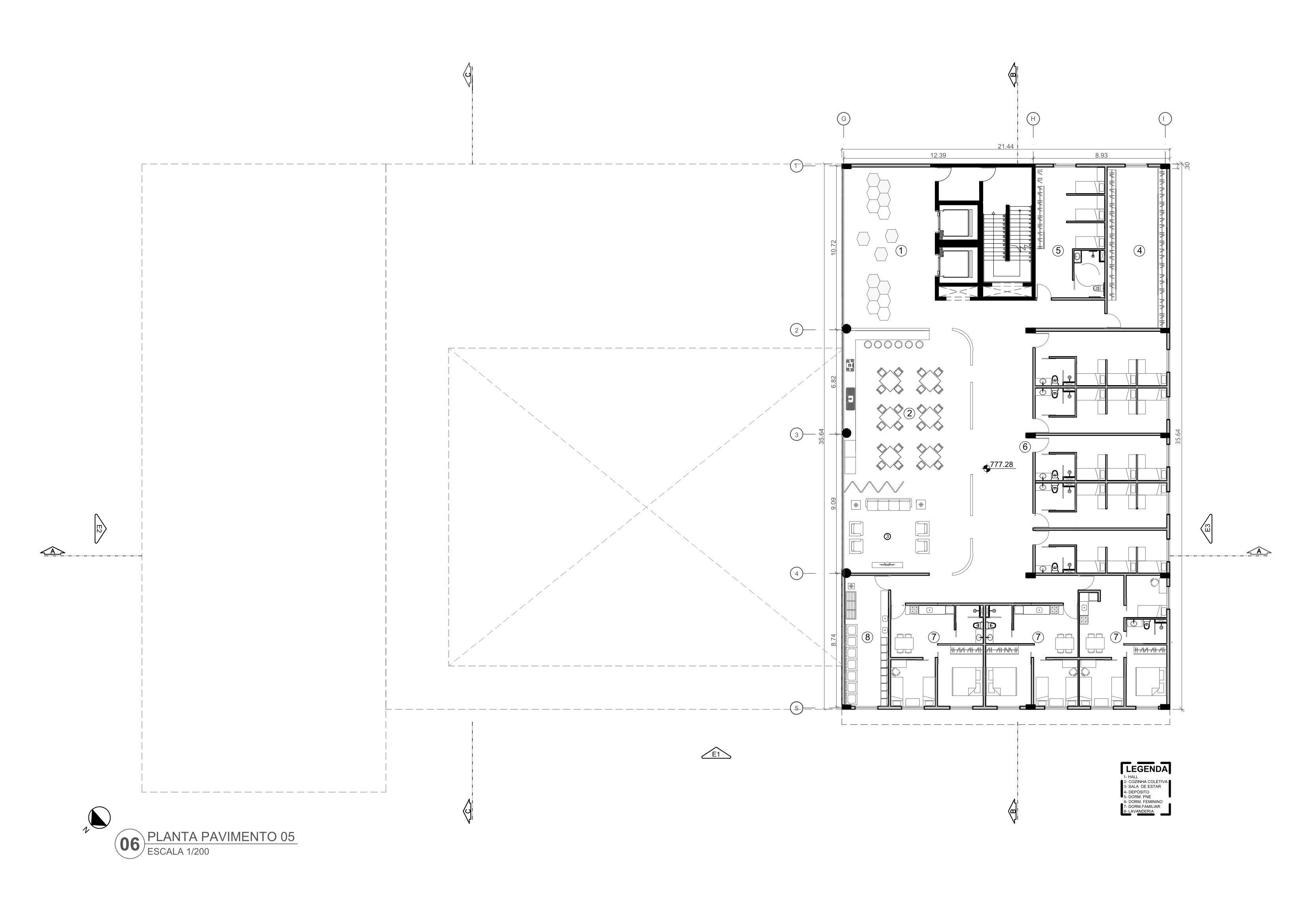

PLANTA PAVIMENTO 05 PLANTA PAVIMENTO 05

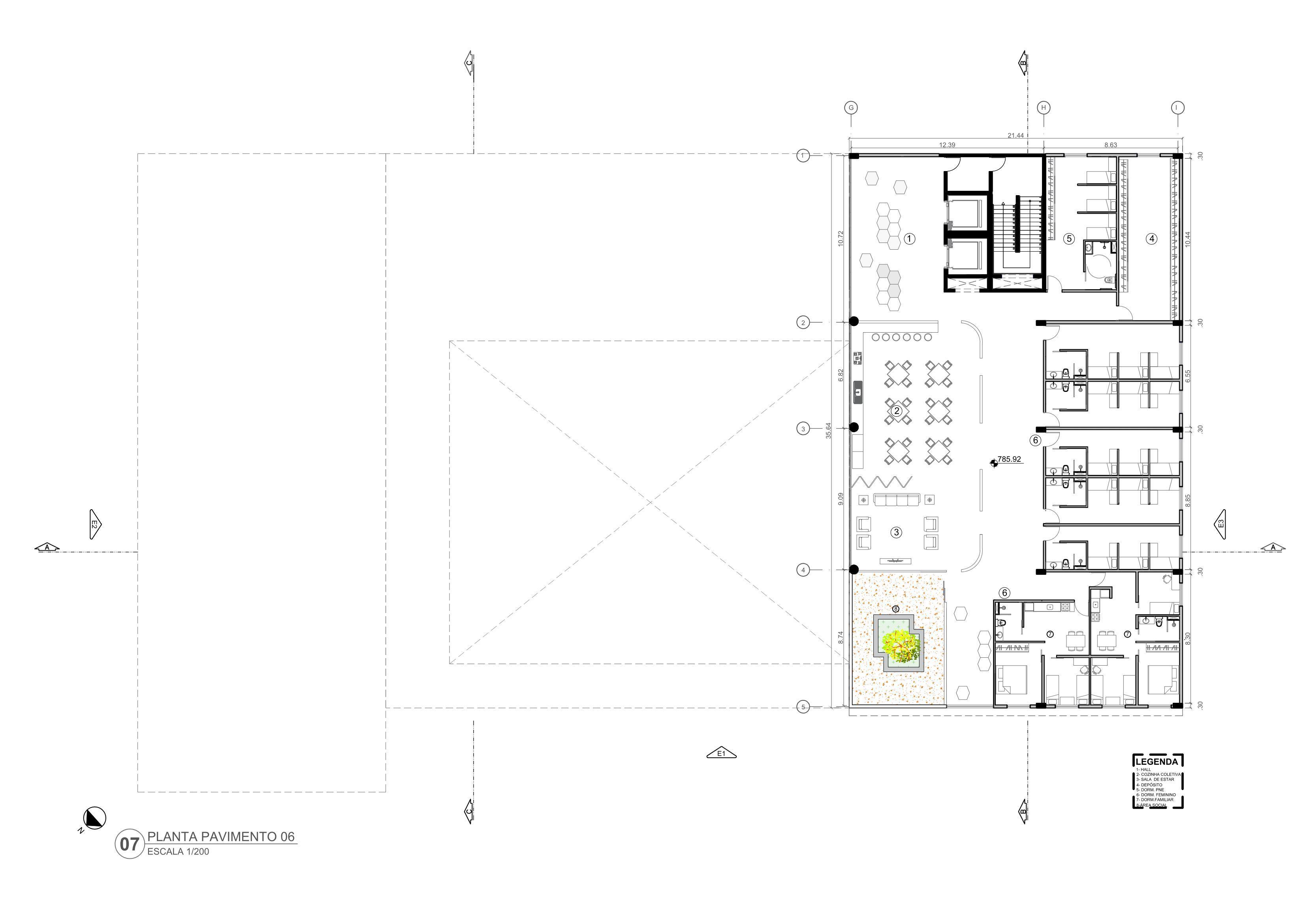

PLANTA PAVIMENTO 06

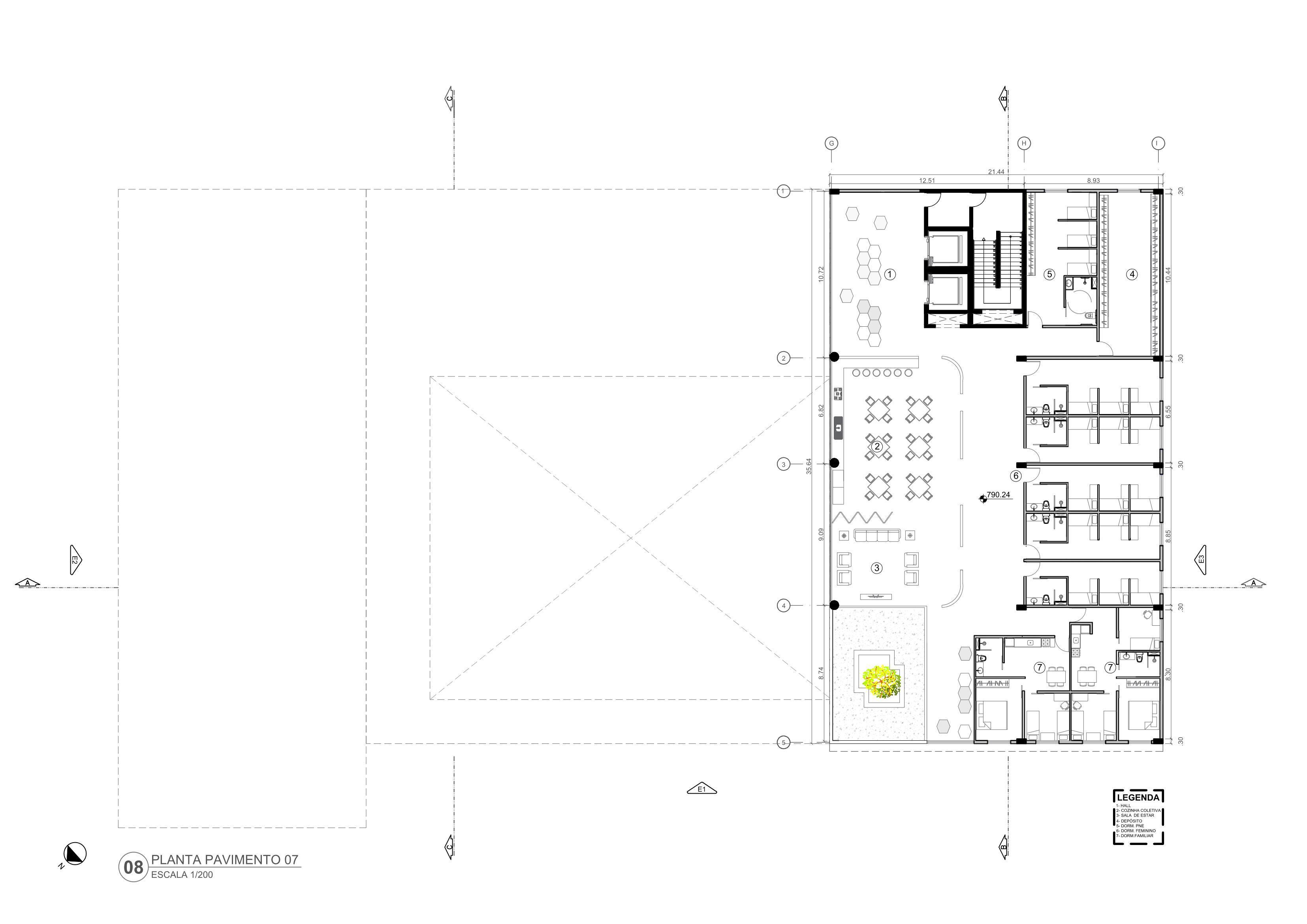

PLANTA PAVIMENTO 07

O sistema estrutural adotado utilizado no projeto é composto por laje maciça pré-moldada , podendo vencer vãos maiores e menor número de vigas , além do alto grau de resistência a trincas e a fissuras. O sistema permite reduzir a espessura da laje e tem melhor uso do concreto , com isso contribui para amenizar os impactos negativos que os canteiros de obra causam. Os pilares e vigas serão de pré-moldados, as vedações serão feitas de painéis maciços de concreto, que possui alta resistência ao fogo e contribui para o isolamento acústico .

IMAGEM 85:Laje Maciça FONTE: archaidly

O sistema estrutural adotado utilizado na metálica, pois vence um grande vão e mais leve e quantidade de resíduos.

passarela é gera pouca

IMAGEM 86 :Passarela Metálica FONTE: hojeemdia

A tabela ao lado , do quadro 38 da lei nº 16.402 do ano de 2016,mostra os índices de taxa de permeabilidade do projeto , atualmente ele se encontra no PA 4. O projeto tem QA mínimo de 48%conforme tabela de parâmetros urbanístico e foi atingido um valor superior de 0.88,no qual a maior metragem atingida foi pavimento poroso no qual vai ser utilizado no projeto , em blocos intertravados .

Possui uma capacidade de drenagem de 120 á 350 litros. Tem possibilidade de ser pintado Diminui a impermeabilização do solo Impede a deslocação das aguas poluídas para os rios.

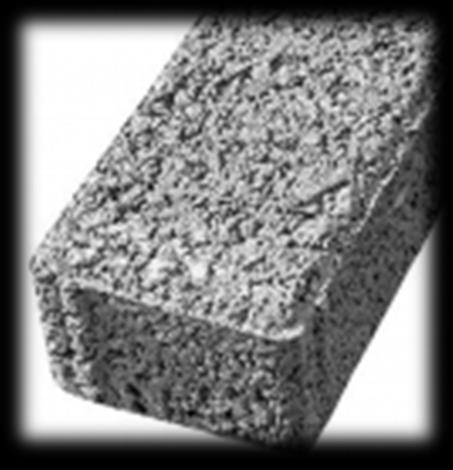

IMAGEM 87 :PISO INTERTRAVADO FONTE: TECNOSIL

Tabela 5.0- Simulador de cota ambiental Fonte= Gestão Urbana

Com o trabalho consegui adquirir novos conhecimentos em relações aos

moradores

de rua. A elaboração do projeto surgiu um desejo muito grande em trabalhar com projetos de equipamentos socais

Após realizar pesquisas, registros e imagens fotográficas percebe- se a

necessidade de desenvolver um centro de acolhimento e inclusão social para

população em situações de rua, com trabalho

O objetivo principal é poder abrigar essa população em situação de rua e contribuir na reintegração na sociedade. Existe uma grande dificuldade a projetar para população em situação de rua , por ser uma população considerada heterogenia, Portanto, o projeto precisa de um bom programa que ajude essa população e espaços de grande flexibilidade.

Não existe uma fórmula exata para projetar para essa população de rua, pois trabalha com eles e trabalha com o incerto, com o eventual, que podem mudar a

qualquer tempo. A arquitetura contribui muito com criação de um espaço para essa população em situação de rua, pois, permite diversas possibilidades podendo ajudar.

PÁGINAS ELETRÔNICAS

Oliveira , Armando. A Curiosa História do Município de Santo Amaro. Disponível em: <http://www.saopauloinfoco.com.br/santo-amaro> Acessado em:05 de março de 2018

______________.FUNDAÇÃO INSTITUTO DE PESQUISAS ECONÔMICAS.

Disponível em:< http://www.prefeitura.sp.gov.br/cidade/secretarias/upload/assistencia_social/censo> Acessado em: 09 de março de 2018

Teruya, André. Moradores de rua: paredes imaginárias, corpo criativo. Disponível em:<http://www.vitruvius.com.br/revistas/read/arquitextos/04.047/597> Acessado em:17 de março de 2018

Resk,Felipe. População de rua dobra desde 2000 e se espalha pela cidade De São Paulo.

Disponível em: <https://sao-paulo.estadao.com.br/noticias/geral,populacao-de-rua-dobra-desde-2000-e-se-espalha-pela-cidade-de-sao-paulo,70001846495> Acessado em:17 de março de 2018

Dupas,Gilberto. A lógica da economia global e a exclusão socia.

Disponível em:< http://www.scielo.br/scielo.php?script=sci_arttext&pid=s0103-40141998000300019 Acessado em:20 de março de 2018

______________.Serviços para Cidadão. Disponível em: <http://www.capital.sp.gov.br/cidadao/familia-e-assistencia-social/centros-de-acolhida/centros-deacolhida-especial >Acessado em:20 de março de 2018

Gomes,Luiz. Mendicância: deixou de ser infração penal. Disponível em: < https://lfg.jusbrasil.com.br/noticias/1582916/mendicancia-deixou-de-ser-infracao-penal>Acessado em:25de março de 2018

Mollat,Michel. População de rua e pobreza: conceitos e interseções históricas. (2009) cap.2 Disponível em: https://www.maxwell.vrac.puc-rio.br/13094/13094_3.pdfAcessado em:05 de março de 2018 carneiro, karine. Moradores de rua e produção do espaço urbano(2016). Disponível em: http://blog.indisciplinar.com/wpcontent/uploads/2016/09/moradores_de_rua_e_producao_do_esp aco_ur.pdf - Acessado em:05 de março de 2018

Melo,Tomás. A rua e a sociedade(2011) Disponível em: http://www.humanas.ufpr.br/portal/ppga/files/2012/04/a-rua-e-a-sociedade-melo-completa2.pdf Acessado em:05 de março de 2018

Galhardo, Caroline. A formação de interlagos e aspectos relevantes da região de Santo Amaro(2010) Cap.2. Disponível em: <http://tede.mackenzie.br/jspui/bitstream/tede/2593/2/Ana%20Carolina%20Soldera%20Galhard 2.pdf> Acessado em:06 de março de 2018

______________.Uma análise das condições de vida. Disponível em: <https://biblioteca.ibge.gov.br/visualizacao/livros/liv98965.pdf > Acessado em: 15 de março de 2018

Natalino, Marco.Estimativa da população em situação de rua no Brasil. Disponível em: <http://repositorio.ipea.gov.br/bitstream/11058/7289/1/td_2246.pdf> Acessado em: 15 de março de 2018

OUTROS

Prefeitura São Paulo – Censo da População de Rua na cidade de São Paulo. FUNDAÇÃO Instituto De Pesquisas Econômicas – (FIPE|).

Principais resultados dos perfis

socioeconômico da população em situação de rua na cidade de São Paulo (2015) O estado de S. Paulo “ SP adota arquitetura antimendigo”. São Paulo.
