TRABALHO DA DISCIPLINA DE ARQUITETURA DE INTERIORES

Page 1

PROJETO EXECUTIVO:: KITNET:: EDIFÍCIO CORONADO

DISCIPLINA PROJETO DE ARQUITETURA DE INTERIOR | 2019.2

ALUNA: ALINE NOJOZA LOP

GSEducationalVersion

RELAÇÃO DE PRANCHAS

PRANCHA 3: PLANTA DE LAYOUT

PRANCHA 4: PRANTA DE REFORMA

PRANCHA 5: PLANTA DE PAGINAÇÃO DE PISO

PRANCHA 6: PLANTA DE PONTOS ELÉTRICOS

PRANCHA 7: PLANTA DE LUMINOTÉCNICA E FORRO

PRANCHA 8: VISTA 1 E DETALHE PRATELEIRA DE SUCULENTAS

PRANCHA 9: VISTA 2 E DETALHE TANTE VAZADA

PRANCHA 10: VISTA 3 E DETALHE BANCADA DE ALIMENTAÇÃO

PECIFICAÇÕ

M1 MADEIRA PINUS

M2 METALON PINTADO DE PRETO

M3 MDF BRANCO

M4 PAINEL EM MDF CLARO, MARCA GUARARAPES

V1 VIDRO JATEADO

V1 VIDRO JATEADO

LC1 LACCA VERDE BELLAGIO, MARCA EUCATEX

LC2 LACCA ROSA MILKSHAKE, MARCA GUARARAPES

LC3 LACCA EM MDF CLARO, MARCA GUARARAPES

P1 RODAPÉ EM POLIESTIRENO 451 BRANCO SANTA LUZIA, H= 7 CM

LEGENDA DE PAGINAÇÃO

PISO

1. PORCELANTO LINHA ESSENCIAL CIMENTO CINZA CERÁMICA PORTINARI (60X60 CM)

PAREDE

1. TIJOLO PALIMANAN COLEÇÃO SPACE, TIPO MOON, 7X23 CM

2. TINTA SUVINIL TOQUE DE SEDA ACETINADO COR ESPAÇO LUNAR

3. TINTA SUVINIL TOQUE DE SEDA ACETINADO COR VALE VERDE

4. AZULEJO DECORA WH MAT SUPERFÍCIE MATTE CERÁMICA PORTINARI 8X25 CM

5. AZULEJO CASABLANCA NUAGE CERÁMICA PORTINARI 12 5X12 5 CM

6. AZULEJO CASABLANCA ROSE CERÁMICA PORTINARI 12,5X12,5 CM

TETO

1. FORRO DE GESSO H=2.85 M

2. FORRO DE GESSO H= 2 39 M

MOBILIÁRIO SUGERIDO

GSEducationalVersion
PC1 T1 TN1 TN2 AZ1 AZ2 AZ3 F1 F2
LIN M A DE CABECEIRA
DA
R$ 279,99
PRATELEIRA DE MADEIRA E FERRO MAGAZINE LUIZA DISPONÍVEL NO SITE DA LOJA VALOR : R$ 79 00
1GV TOK STOCK DISPONÍVEL NO SITE
LOJA VALOR :

SALA DE ESTAR

A: 6,89 m2

COZINHA

A: 4,02 m2

QUARTO

A: 7,22 m2

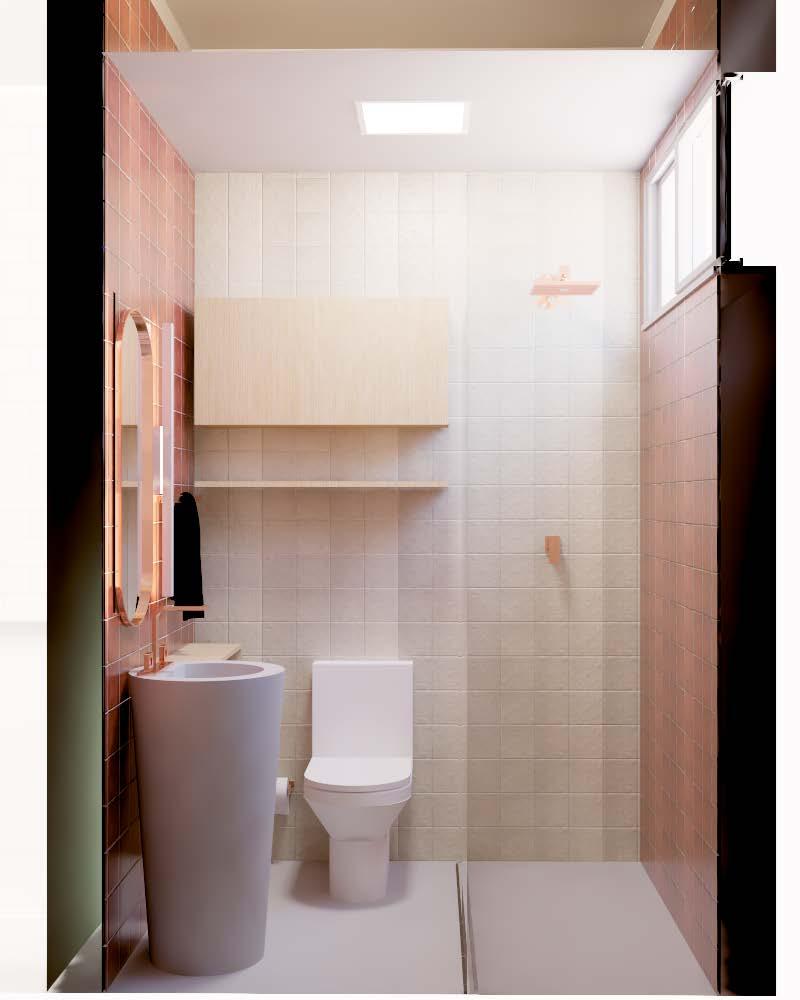

WC

A: 2,50 m2

PROJETO DE ARQUITETURA DE INTERIORES

PROJETO EXECUTIVO

PROJETO: KITNET PARA ESTUDANTE DE ARQUITETURA

CONTEÚDO: PLANTA DE LAYOUT

PLANTA DE LAYOUT 1:20

PROFS: MÂRCIA CAVALCANTE E TÁNIA VASCONCELOS

ALUNA: ALINE NOJOZA LOPES

DATA: 10/12/2019

GSEducationalVersion
V1 PR-8 V2 PR9 V3 PR10 1
3/10

1. PLANTA DE REFORMA 1:20

DEMOLIR

CONSTRUIR

PERMANECER

PONTO DE ARMADORES H=1.90 M

PROJETO DE ARQUITETURA DE INTERIORES

PROJETO EXECUTIVO

PROJETO: KITNET PARA ESTUDANTE DE ARQUITETURA

CONTEÚDO: PLANTA DE REFORMA

PROFS: MÂRCIA CAVALCANTE E TÁNIA VASCONCELOS

ALUNA: ALINE NOJOZA LOPES

DATA: 10/12/2019

GSEducationalVersion 0,39 0,94 0,10 1,50 0,15 0,28 2,25 A A
A
4
10
/

1 PLANTA DE PAGINAÇÃO DE PISO

LEGENDA DE PAGINAÇÃO

1 PORCELANTO LINHA ESSENCIAL CIMENTO CINZA CERÁMICA PORTINARI (60X60 CM)

1. TIJOLO PALIMANAN COLEÇÃO SPACE, TIPO MOON, 7X23 CM

2. TINTA SUVINIL TOQUE DE SEDA ACETINADO COR ESPAÇO LUNAR

3 TINTA SUVINIL TOQUE DE SEDA ACETINADO COR VALE VERDE

4. AZULEJO DECORA WH MAT SUPERFÍCIE MATTE CERÁMICA PORTINARI 8X25 CM

5 AZULEJO CASABLANCA NUAGE CERÁMICA PORTINARI 12.5X12.5 CM

6. AZULEJO CASABLANCA ROSE CERÁMICA PORTINARI 12,5X12,5 CM

1.FORRO DE GESSO H=2.85 M

2. FORRO DE GESSO H= 2.39 M

RODAPÉ P1

VER PRANCHA 2 QUANTIDADE: 22 METROS

DETALHE SOLEIRA 1:10

PROJETO DE ARQUITETURA DE INTERIORES

PROJETO EXECUTIVO

PROJETO:

KITNET PARA ESTUDANTE DE ARQUITETURA

CONTEÚDO: PLANTA DE PAGINAÇÃO DE PISO

PROFS: MÂRCIA CAVALCANTE E TÁNIA VASCONCELOS

ALUNA: ALINE NOJOZA LOPES

DATA: 10/12/2019

GSEducationalVersion D-01 2 1 4 4 3 2 1 2 2 2 2 1 6 6 6 1 2 PORTA DE CORRER RODAPÉ P1 PC1 EXTERNO PC1 INTERNO BANHEIRO C1 USADO COMO SOLEIRA
1:20 2
5/10
PC1 T1 TN1 TN2 AZ1 AZ2 AZ3 F1 F2
PISO PAREDE TETO

w

LEGENDA PONTOS ELÉTRICOS

TOMADA BAIXA DE USO GERAL H= 0.30 M DO PISO ACABADO , CAIXA 4X2" EXCETO TOMADA BAIXA NA PAREDE DA JANELA H= 0 40 M

TOMADA MÉDIA DE USO GERAL H= 1 10 M DO PISO ACABADO, CAIXA 4X2"

TOMADA ALTA DE USO GERAL H= 1 80 M DO PISO ACABADO, CAIXA 4X2"

TOMADA MÉDIA DE USO ESPECÍFICO PARA MÂQUINA DE LAVAR ROUPAS H= 1 10 M DO PISO ACABADO, CAIXA 4X2" MLR

TOMADA ALTA DE USO ESPECÍFICO PARA MICROONDAS H= 1.80 M DO PISO ACABADO, CAIXA 4X2" MIC

TOMADA ALTA DE USO ESPECÍFICO PARA CHUVEIRO ELÉTRICO H= 1 80 M DO PISO ACABADO, CAIXA 4X2" CH

PONTO DE COMUNICAÇÃO BAIXO H= 0 30 M DO PISO ACABADO

TOMADA PARA ANTENA DE TV H= 1 80 M DO PISO ACABADO

PONTO DE INTERFONE EXISTENTE

TOMADA DUPLA DE USO GERAL BAIXA H= 0 30 M DO PISO ACABADO, CAIXA 4X2" 2

TOMADA DUPLA MÉDIA H= 1 10 M DO PISO ACABADO, CAIXA 4X2"

S

TOMADA DUPLA DE USO GERAL MÉDIA H= 1 10 M DO PISO ACABADO COM INTERRUPTOR SIMPLES, CAIXA 4X2" TOMADA SIMPLES DE USO GERAL BAIXA H= 1 10 M DO PISO ACABADO, COM UM INTERRUPTOR THREE WAY E UM SIMPLES, CAIXA 4x2" TOMADA SIMPLES DE USO GERAL MÉDIA H= 1 10 M DO PISO ACABADO COM INTERRUPTOR DUPLO, CAIXA 4x2"

LEGENDA DE INTERRUPTORES

INTERRUPTOR SIMPLES 10A, 220 V, H= 1.10 M DO PISO ACABADO

2

INTERRUPTOR DUAS SEÇÕES 10A, 220 V, H= 1.10 M DO PISO ACABADO

INTERRUPTOR THREE-WAY 10A, 220 V, H= 1.10 M DO PISO ACABADO w INTERRUPTOR FOUR-WAY 10A, 220 V, H= 1.10 M DO PISO ACABADO

w

* INTERRUPTOR SIMPLES 10A, 220 V, H= 1.10 M DO PISO ACABADO

PROJETO DE ARQUITETURA DE INTERIORES

PROJETO EXECUTIVO

PROJETO:

KITNET PARA ESTUDANTE DE ARQUITETURA

CONTEÚDO: PLANTA DE PONTOS ELÉTRICOS

PROFS: MÂRCIA CAVALCANTE E TÁNIA VASCONCELOS

ALUNA: ALINE NOJOZA LOPES

DATA: 10/12/2019

GSEducationalVersion S S S S 0,20 0,15 0,20 0,15 0,15 0,70 0,10 0,15 0,10 1,50 2,40 0,25 1,07 2,10 0,30 0,10 0,15 MLR MIC CH 2 w CT * SALA DE ESTAR COZINHA WC QUARTO S S
F
1 PLANTA DE PONTOS ELÉTRICOS 1:20
S S S
S S S S
6/10

LEGENDA ILUMINAÇÃO

TRILHO ELÉTRICO PRETO COM SPOT DE LUZ DE LED DICROÍCA DIRECIONÂVEL BRANCA

SPOT DE LUZ DE LED DICROÍCA DIRECIONÂVEL BRANCA

LUMINÂRIA PLAFON DE SOBREPOR PARA LÁMPADA DE LED BRANCA 22 5X22 5 CM

EMBUTIDO ORIENTÂVEL COM 1 LÁMPADA MINI-DICRÓICA LED

EMBUTIDO COM 1 LÁMPADA MINI-DICRÓICA LED

S F F S

S

S S

PENDENTE ARAMADO COR BRONZE COM LUZ DE LED BRANCA

FITA DE LED EMBUTIDA NO ARMÂRIO ARANDELA H=1.80 M

LEGENDA DE INTERRUPTORES

S S

w 2

INTERRUPTOR THREE-WAY 10A, 220 V, H= 1.10 M DO PISO ACABADO w INTERRUPTOR FOUR-WAY 10A, 220 V, H= 1.10 M DO PISO ACABADO

* INTERRUPTOR SIMPLES 10A, 220 V, H= 1 10 M DO PISO ACABADO

LEGENDA DE FORRO

FORRO DE GESSO H=2 85 M

FORRO DE GESSO H=2 39 M

PROJETO DE ARQUITETURA DE INTERIORES

PROJETO EXECUTIVO

PROJETO:

KITNET PARA ESTUDANTE DE ARQUITETURA

CONTEÚDO:

PLANTA DE LUMINOTÉCNICA E FORRO

PROFS:

F S 1.

MÂRCIA CAVALCANTE E TÁNIA VASCONCELOS

ALUNA: ALINE NOJOZA LOPES

7/10

DATA: 10/12/2019

GSEducationalVersion S
S S 0,70 0,40 0,15 0,26 0,52 0,52 2,25 0,60 0,60 0,60 0,60 1,04 0,50 0,25 0,25 0,50 0,48 0,25 0,25 0,25 0,30 0,10 0,65 0,32 0,10 0,65 2,10 0,20 0,10 1,20 0,05 1,45 0,65 0,65 2,00 0,95 1,40 0,15 w 2 w w g b c c e e f f f i h a ( f ) ( e ) ( a ) (a) ( i ) (c) (b) h h h ( g ) (g) ( a , b ) w ( a ) ( d ) a d d g g a a w b (h) SALA DE ESTAR COZINHA WC QUARTO
F S S S
PLANTA DE LUMINOTÉCNICA E FORRO 1:20
INTERRUPTOR SIMPLES 10A, 220 V, H= 1 10 M DO PISO ACABADO INTERRUPTOR DUAS SEÇÕES 10A, 220 V, H= 1 10 M DO PISO ACABADO
PERFIL EMBUTIDO 0 06 X 0 05 M x 2 M PARA ILED S 2600, MARCA ILUMINAR, REF GAP 2301

PROJETO DE ARQUITETURA DE INTERIORES

PROJETO EXECUTIVO

PROJETO: KITNET PARA ESTUDANTE DE ARQUITETURA

CONTEÚDO:

VISTA 1 KITNET E DETALHAMENTO

PRATELEIRA DE SUCULENTAS

PROFS: MÂRCIA CAVALCANTE E TÁNIA VASCONCELOS

ALUNA: ALINE NOJOZA LOPES

8/

DATA: 10/12/2019

1:20

GSEducationalVersion PERFIL METÂLICO NO ENCONTRO ENTRE DE M4 COM AZ1 0,09 0,01 0,19 0,01 0,19 0,01 0,19 0,01 0,19 0,01 0,08 0,02 0,57 0,02 0,57 0,02 0,98 1,19 V1 VIDRO JATEADO M2 METALON PINTADO DA COR PRETA 0,01 0,02 0,06 0,02 0,10 1 VISTA 1 1:20 2 VISTA FRONTAL PRATELEIRA DE SUCULENTAS 1:20 3 CORTE PRATELEIRA DE SUCULENTAS 1:20 4 PERSPECTIVA PRATELEIRA DE SUCULENTAS
10

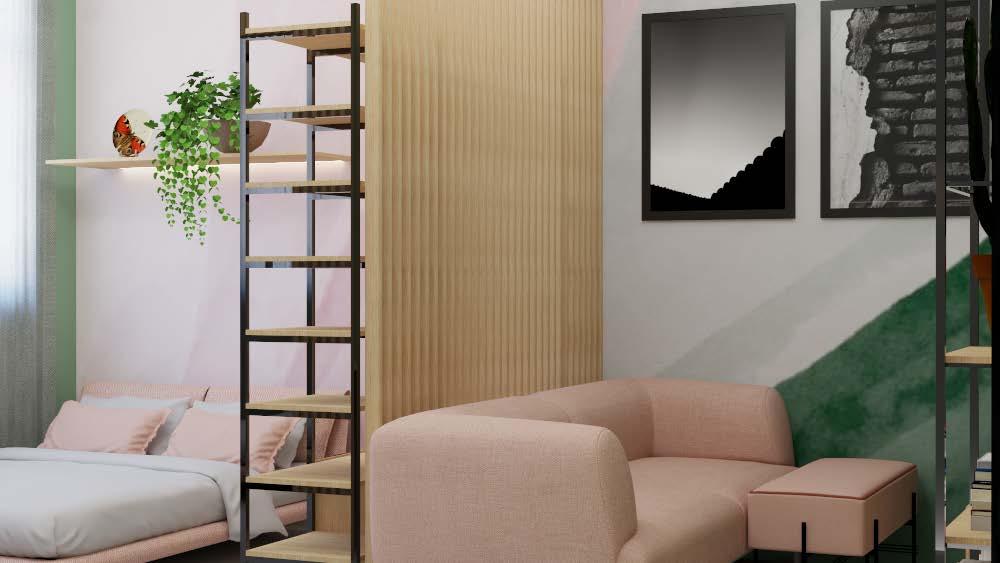

2. VISTA FRONTAL ESTANTE VAZADA 1:25

3. CORTE ESTANTE VAZADA 1:25

4 PERSPECTIVA ESTANTE VAZADA 1:20

PROJETO DE ARQUITETURA DE INTERIORES

PROJETO EXECUTIVO

PROJETO:

KITNET PARA ESTUDANTE DE ARQUITETURA

CONTEÚDO:

VISTA 2 KITNET E DETALHAMENTO

ESTANTE VAZADA

PROFS: MÂRCIA CAVALCANTE E TÁNIA VASCONCELOS

ALUNA:

ALINE NOJOZA LOPES

9/10

DATA: 10/12/2019

GSEducationalVersion TIJOLO PALIMANAN T1 PRATELEIRA DE MADEIRA E FERRO 1,80 0,10 0,02 0,18 0,02 0,02 0,76 0,02 0,76 0,02 1,00 0,02 0,10 0,02 0,33 0,02 0,08 0,02 0,02 0,18 0,02 0,02 0,41 0,02 0,45 1,00 0,02 0,10 0,02 0,33 0,02 M1 MADEIRA PINUS M2 METALON PINTADO DA COR PRETA 1 VISTA 2 1:20

3 VISTA SUPERIOR BANCADA DE ALIMENTAÇÃO 1:20

PERSPECTIVA

PROJETO DE ARQUITETURA DE INTERIORES

PROJETO EXECUTIVO

PROJETO:

KITNET PARA ESTUDANTE DE ARQUITETURA

CONTEÚDO: VISTA 3 KITNET E DETALHAMENTO

BANCADA DE ALIMENTAÇÃO

PROFS: MÂRCIA CAVALCANTE E TÁNIA VASCONCELOS

ALUNA: ALINE NOJOZA LOPES

GSEducationalVersion PAINEL DE MDF GELADEIRA ELECTROLUX DEGELO PRÂTICO 240 COIFA DE PAREDE BLUE TOUCH ELECTROLUX TORNEIRA JUST DECA COOKTOP INDUÇÃO 4 QUEIMADORES ELECTROLUX IC80) TOMADA ALTA PARA TV BANCADA PARA ALIMENTAÇÃO ENGASTADA NO PILAR E NA PAREDE 0,02 0,35 0,02 0,35 0,02 0,02 0,39 0,02 1,62 0,76 M3 MDF BRANCO 0,11 0,39 0,50 2,09 1 VISTA 3 1:20 2 VISTA FRONTAL BANCADA DE ALIMENTAÇÃO 1:20
4
BANCADA DE ALIMENTAÇÃO
DATA:
10 LC1 LC1 LC2 LC3 M4
10/12/2019 10/
