Manuál náměstí Mejto
Jak přistupovat k postupnému očištění náměstí?
Jaký mobiliář a prvky do náměstí umisťovat?
Jaká je vize náměstí?
www.tecka.city / atelier@tecka.city
autorský tým:
Ing. arch. Luboš Klabík
Ing arch. Anna Křížová
Ing. arch. Eliška Vasko
Bc. Barbora Husáková
Ing. arch. Anna Kozáková
Ing. arch. Tomáš Klapka Manuál
Současný stav
Jaké potenciály a problémy na náměstí vnímáme?
Náměstí je zanesené různorodými prvky a předevščím ze strany přilehlých obchodů je znehodnocována jeho historická hodnota.
Nejlepší péče o lípy
Provzdušnění spodních větví, pravidelná arboristická kontrola, zálivka i doplnění živin.
Rozdělení parkovacích ploch
Zkrácení parkovacích linií chodníkovými ostrůvkami pro přecházení nebo popelnice.
Sluneční hodiny
Odstranění nefunkčních hodin bez náhrady. Předláždění plochy.
Úprava kašny
Očištění kašny na vodní prvek a sedací schody, doplnění dřevěného sedacího pódia.
Jako hlavní hodnoty kromě kompozize vnímáme vzroslou zeleň, kvalitní dláždění, morový sloup, základ dopravního řešení i aktivity, které na náměstí probíhají.
Uvolnění středu kolem Morového sloupu
Redukce travnatých ploch, aby se památka dala lépe obcházet. Možné doplnění vody.
Regulace předzahrádek
Sezení nesmí vytvářet hmotu a bariéru na chodníku a náměstí.
Odstranění morálně zastaralého prvku a zadláždění plochy.
Odstranění reklamy na firmu Dodláždění plochy.
Nevyužívaný chodník Přetvoření chodníku bez sítí do vegetačního vsakovacího pásu. Zadláždění zbytkových ploch.
Kompozice výstav
Doporučujeme výrazné snížení počtu panelů a také zvážit výběr subtilnějších prvků.
Mobilní zeleň
Odstranění všech závěsných květináčů na celém náměstí.
Altán
Odstranění morálně zastaralého prvku a zadláždění plochy do roviny.
Altán
Nové prvky osvětlení
Nenápadné a nadčasové funkční řešení, které eliminuje světelný smog.
Loga firem na chodnících
Odstranění všech log firem a domů, zadláždění plochy.
Parkovací záliv
Rozšíření chodníku a zrušení 3 parkovacích stání.
Stage
Zapuštění kotvení pod zem a včasné demontování konstrukce.
Nové prvky mobiliáře
Doplnění stojanů na kola, laviček a košů.
Redukce sloupků, náhrada za sedací kostky.
Úplné odstranění reklamy
Doplnění prvků informačního a orientačního systému.
Stan
Vytvoření menšího krytého prostoru s dočasným charakterem.
Nefunkční reklama
Redukce na písmo a označení provozovny.

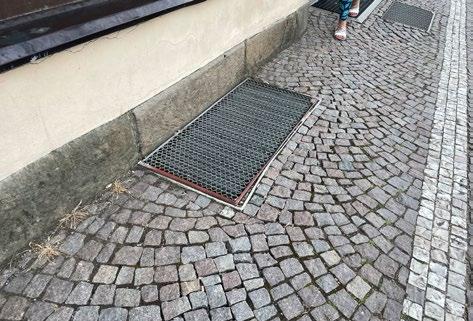

Anglické dvorky a větrací mřížky
Sjednocení klempířských prvků na náměstí.
Ostranění květináčů Nahrazení sedacími kostkami.
Sloupky
Zapuštění rozvodů do pozdemních šachet.
Zábory chodníků
Krom předzahrádek, ovoce, zeleniny a květin úplný zákaz záborů.
Vývoj
a stav
Náměstí
je přes sto let zanášeno novými vrstvami.
Z počátku bylo náměstí převážně volnou plochou pro shromažďování, práci nebo trhy. Každé století přineslo nějaký prvek, které do náměstí vložilo. Nejvýraznějším kompozičním zásahem z poslední doby je vložení čtyř staveb altánů. Rádi bychom plochu náměstí očistili tak, aby se mohla plnit spíše ději a zůstala velkorysá.
Kruhová kompozice stromů z přelomu století navázala na téměř prázdné náměstí.
Výsadba do čtverce z 60. let minulého století doplněná o čtvercová pole se záhonky.
Potvrzení kompozice socialismu a doplnění vrstvy 90. let do rohů náměstí.
1893 Stabilní katastr
Vize úprav
Zamyšlení nad budoucím fungováním náměstí.
Pro práci dnes jsme začali vydefinováním kam se náměstí může posuvat v příštích desetiletích, abychom nezablokovali možnost rozvoje plánovanými úpravami. Pracujeme s těmito základními principy: Z hlediska modrozelené infrastruktury pokládáme současné řešení za velmi nedostatečné. Vzhledem k oteplování i náchylnosti lip navrhujeme několik opatření:
1/ Prořezání a dendrologická péče o současné lípy. Musí mít nejlepší péči každý rok, dostatek vzduchu, vody i živin, aby prosperovaly. Prosvětlní spodního patra pomůže vizuálnímu propojení náměstí.
4/ Doplnění záhonů – navrhujeme zrušení zbytkových trávníčků v náměstí, ale vytvoření zeleného pásu trvalkového záhonu, který bude clonit parkovací plochy, zlepšovat mikroklima a stahovat dešťovou vodu. Všechny záhony i stromy by měli být pod zálivkou, která bude mít zázemí v retenční nádrži v nejnižším místě náměstí (B). Do záhonů navrhujeme v budoucnu řídce zasázet stromy, které nezabrání průhledům, ale pomůžou ochladit velké zpevněné plochy.
Navrhujeme odstranit všechny loga firem, sluneční hodiny a další zastaralé prvky dláždění. Materiály ke dláždění by měly být shodné s těmi stávajícími.
Mobiliář a osvětlení navrhujeme obnovit a sjednotit a také částečně redukovat. Stejně tak barevnost a reklamu navrhujeme umírnit.
2/ Dosadba 4 jiných druhů stromů do středu náměstí tak, abychom předešli rizikovému scénáři, že při chorobě lip, nebo jejich poškození bude náměstí bez stromů.
3/ Odblokování středu náměstí – zrušení zeleně kolem morového sloupu, nahrazení dlažby MZK (mechanicky zpevněné kamenivo), která umí vodu ke kořenům lépe vsakovat. U 4 stromů odstranit trávníky a zachovat jen rabátka. Trávníky nahradit nízkými záhony, které zadrží více vody.
5/ Po zrušení kašny v rohu D navrhujeme vytvoření kruhového vodního prvku kolem Morového sloupu (tak aby nedocházelo ke kontaktu). Myslíme si, že voda má být centrálním spojujícím tématem a oázou uprostřed náměstí, ne jako jednom rohu.
Dnes výrazné čtyři rohy náměstí navrhujeme zrušit a pouze zadláždit. Prvky v těchto místech by měli být spíše jen v dlažbě a ne prostorového charakteru, což dnes snižuje využitelnost i přehlednost náměstí. Každý segment mezi rohy navrhujeme využívat pro jasně definovanou činnost – děti, reprezentace, stolování, výstavy. Je možné tu doplnit mlžítka nebo nějaký odkaz do historie.
Dopravní řešení pro zásobování a IAD je funkční. V budoucnu by bylo možné jít cestou drobné redukce parkovacích ploch pro zvýšení prostupnopsti a bezpečnosti náměstí. Nové plochy místo parkování mohou sloužit pro provoz náměstí (zásobování, předzahrádka, popelnice před vývozem, parkování kol). Nutno prověřit v dalších etapách navrhování s ohledem na potřeby města a jeho obyvatel.
Do proměny navrhujeme zapojit veřejnost formou setkání nad potřebami lidí a poté nad návrhem úprav. Náměstí je hlavním prvkem identifikace s městem a občané by měli být do procesu zapojeni, aby proměnu přijali.
Cílem by mělo být funkční reprezentativní náměstí, kde dominuje historický motiv, který je ale doplněn o nadčasovou vrstvu zeleně a nenápadného mobiliáře.
Umisťování stromů s větším odstupem do obvodu historických náměstí.
Záhon kolem parkovacích stání pro vytvoření vsakovací plochy a zlepšení mikroklima.
Vytvoření centrálního vodního prvku, který vhodně doplní stávající historický sloup.
Zásahy a regulace
Jak se k náměstí chovat, aby fungovalo?
Z.01 Odstranění altánů a konstrukcí
Odstranění všech altánů a nadzemních konstrukcí (A, B, C, D) kromě vodního prvku s technologií.
Vytvoření volného prostoru pro stage a zázemí v rohu B vč. kotvení stage. Vytvoření kotvení pro dočasnou konstrukci přístřešku v rohu C. > Pravděpodobně nutná změna RP.
Z.02 Sluneční hodiny
Odstranění slunečních hodin a přilehlíé dlažby a nové zadláždění.
> Pravděpodobně nutná změna RP.
Z.03 Odstranění mobilní zeleně
Odstranění sloupů na květníky i betonových květináčů u vstupů do náměstí z přilehlých uliček.
Z.04 Hmatové prvky a vodící linie
výrobek: žulová deska s úpravou pro slabozraké
dodavatel: Granit Lipnice s.r.o.
Doplnění prvků pro slabozraké do celého náměstí –vytvoření projektu s komplexním řešením vodících linií, varovných a hmatových pásů vč. konzultace s NIPI s ohledem na památkovou péči.

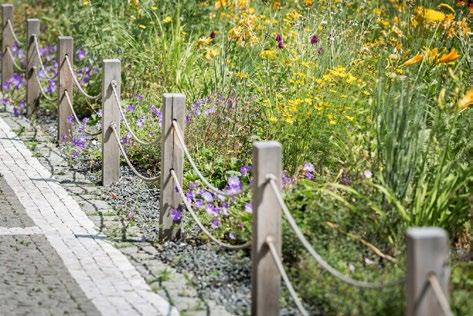

Z.05 Extenzivní záhony
Odstranění zbytkových trávníků a mobilní zeleně. Nahrazení funkčním pásem podél parkovacích stání, do kterého je svedená voda s náměstí, vytváří vizuální oddělení parkoviště a vzhledem k absenci sítí je pás vhodný pro řídké osázení stromy tak, aby došlo k zastínění přilehlých zpevněných ploch, ale nepřerušil se vizuální kontakt přes celé náměstí. V místě frekventovaného pohybu nahradit záhony zatravňovacími pásy nebo dlažbou. Optimálně vytvoření retenční nádrže pro náměstí v jeho nejnižším bodě.
> Pravděpodobně nutná změna RP.
Z.06 Mlatový střed
Změna charakteru středového čtverce – vytvoření mlatového povrchu (MZK), který naváže na historii náměstí, zlepší vsakovací schopnosti a podpoří parkový charakter středu. > Pravděpodobně nutná změna RP.
Z.07 Nová kašna
Možnost umístit kolem morového sloupu prstenec vody, který nebude s Morovým sloupem v kontaktu, ale podpoří jak význam sochy, tak setkávací parkový charakter středu náměstí. > Pravděpodobně nutná změna RP.
P.08 Podzemní rozvaděč
výrobek: Langmatz, řada EK (dle návrhu elektrikáře)
dodavatel:Langmatz
číslo výrobku: řada EK
Odstranění plastových pilířů s elektrickými rozvody. Nahrazení za podzemní rozvaděč s pojízdnou úpravou víka formou dláždění, která bude mít stejný materiál jako okolní dlažba, v případě trávníku jednoduchý kovový poklop.
P.09 Podzemní kotvení pódia
výrobek: Zadlažďovací poklop 50x50cm dodavatel: Mea/Zetr
číslo výrobku: XP 250 ošetření: pozink
Vytvoření podzemního kotvícího systému pro stage v šachtách. Stage uklízet, pokud se tu delší dobu nic neděje. Pod typovým poklopem je betonový základ s očkem dle návrhu statika. Zadlážděno identickou dlažbou, jaká je v okolí. Nosnost pojezdu 5t.
výrobek: žulový válec průměr 60cm, tl. 6 cm dodavatel: kameník
V každém rohu náměstí navrhujeme umístění žulového terče, který řeší detail kruhového dláždění a zároveň vytváří příležitost akcentovat historické směry a budovy a tím zlepšuje orientaci v náměstí a vytváří potkávací místa.
Vyfrézované symboly mohou být třeba následující:
A – směr Pražská brána – Meč (znak města)
B – směr Choceň – Orlice (atribut patrona)
C – směr Litomyšl – Lilie (znak města)
D – směr Kostel sv. Vavřince – Dalmatin (atribut patrona)
P.11 Vánoční strom
výrobek: Stojan na vánoční strom/na míru dodavatel: miVAL/kovářský nebo zámečnický výrobek číslo výrobku: 08-5 ošetření: litina
Vytvoření podzemního základu pro vánoční strom/břízku, který bude mimo používání zakryt kovovým poklopem.
P.12 Označení muzea
Doplnění neinvazivního označení budovy bývalé radnice o prvky jako – dočasná šerpa s odkazem na aktuální výstavu/stálou expozici, nasvětlení, písmomalířský název muzea, instalace prvků s osvětlením přímo za skla v přízemí (uliční galerie). Naopak odstranění vlajek, které posilují pocit, že jde stále o radnici. Doplnění subtilního infopylonu na rozšířený chodník před muzeem.
R.01 Objekty
Do náměstí neumisťovat žádné dočasné ani trvalé objekty nad rámec tohoto manuálu, kromě stánků pro dočasné trhy.
R.02
Zábory
V prostoru před domem je možné umístit živé květiny, ovoce nebo zeleninu. Ostatní zboží je zakázáno vystavovat na chodníku. Konstrukce musí být subtilní a z nenápadného materiálu. Takovéto využití musí být povoleno městem a při jeho nedodržení bude povolení odebráno. Další prvky umisťované na chodníky jsou zakázané (koloběžky, květináče, konstrukce apod.) > Doporučujeme podchytit nařízení města vč. případných kompetencí, sankcí a vymahání.
R.03 Předzahrádky
Předzahrádky gastroprovozů nesmí nikdy významně zužovat chodník. Preferovaná varianta je umístění stolků a židliček přímo k výloze pod markýzu výkladce – při zachování minimální světlé šířky chodníku 1,5m. Případně u větších zahrádek zábor parkovacích stání, doplnění dřevěné podlahy do úrovně chodníku. Zahrádky nesmí být oplocené ani zastřešené. Dovolené jsou slunečníky a markýzy světlých tlumených barev bez vizuálního smogu.
R.04 Reklama
Reklama musí být primárně umístěná jen ve vyhrazených plochách (nadsvětlík, pás nad oknem). Jediné povolené je označení provozovny, které e nesmí opakovat. Zakázány jsou deskoviny, polepy a plachty. Preferovaná varianta je jednotlivý písmena ve 2D nebo 3D variantě, případně písmomalířsky provedená přímo na fasádu. Barevnost je dovolená adekvátně k domu (s ohledem na barvu fasády a rámů oken, posoudí městský architekt). Zakázané jsou jakékoliv polepy skel. zboží nebo popis služeb je možné umisťovat za sklo. Každá provozovna může mít jednu výstrč
na fasádě, reklamní áčka jsou zakázána. Reklama nesmí barevně svítit ani blikat. Dovolené je nasvícení nebo podsvícení písma v odstínu teplé bílé.
> Doporučujeme propsat tato pravidla do ÚP, RP a Nařízení města.
> Doporučujeme kromě restrikce zavést motivační systém – finanční příspěvek na proměnu reklamy podle pravidel, sepsání postupu proměny, odkazy na kvalitní grafiky. Návrh nového řešení musí schválit městský architekt.
Katalog prvků
S jakým pracovat mobiliářem, světly a prvky v první etapě?
M.01 Lavička s opěrkou
výrobek: Parková lavička s opěradlem a područkami
výrobce: PREVA URBANA
číslo výrobku: LPU151
provedení: ocelová konstrukce (žlutá olivová, RAL 9006), sedák z akátu (ošetření terasovým olejem OSMO 010 Thermo dřevo)
Umisťujeme především kolem středu náměstí.
M.02 Lavička bez opěrky
výrobek: Parková lavička bez opěradla, s područkami
výrobce: PREVA URBANA
číslo výrobku: LPU121
provedení: ocelová konstrukce (žlutá olivová, RAL 9006), sedák z akátu (ošetření terasovým olejem OSMO 010 Thermo dřevo)
Umisťujeme především kolem obvodu náměstí k budoucím záhonům.
M.03 Koš na tříděný odpad
výrobek: Trojitý odpadkový koš pro tříděný odpad (sklo, směs, plast+kov)
výrobce: mmcité
číslo výrobku: CRYSTAL CS210x, CS210
provedení: nerezové tělo, zhášeč cigaret s popelníkem u krajního kusu, 3x55l; bez víka vhazovacího prostoru, barva žlutá olivová RAL 9006, vkládací nerez vložka
M.04 Stojany na kola
výrobek: STOJAN NA KOLA PORT
dodavatel: mmcité
číslo výrobku: 1037 ošetření: RAL 9006
Odstranění všech stávajících stojanů na kola a umístění nových shluků pro parkování kol. Stojany budou rámové konstrukce tak, aby se dalo zamknout přední kolo i rám najednou a kolo se o rám mohlo opřít.
M.05 Pítko
výrobek: PÍTKO FONS
výrobce: mmcité
číslo výrobku: FNS 105
provedení: ocelová konstrukce (RAL 9006), odtokový rošt z hliníku / s automatickým proplachem
Doplnění pítek pod lípy mezi rohy A/B a D/C.
M.06 Sedací kostka
výrobek: žulová krychle o hraně 50cm dodavatel: kameník/lom
Nahrazení zahrazovacích sloupků a truhlíků na květiny sedacími žulovými kostkami se zkosenou hranou.
M.07 Dočasný přístřešek
výrobek: zámečnický výrobek na míru rozměr : 13x13m, v 3m (děleno na 4 pole) ošetření: tyče – barva RAL 9006, látka krémově bílá s impregnací
Odstranění mobilního stanu a nahrazení dočasným přístřeším vždy jen pro danou akci, které funguje na principu tyčí a látky. Po nerezovém lanku lze roztahovat látkové zastínění. Tyče lze např. přes zimu ponechat a využít k zavěšení žárovek. Stejně tak je možné na tyče připevnit i boční plachtu proti větru.
M.08 Výstavní systém
výrobek: zámečnický výrobek na míru rozměr : v 2,2m x š 1m (jeden panel) ošetření: RAL 9006
Nákup subtilního kovového systému pro instalaci dočasných výstav. VYtvoření pozice kurátora náměstí, který by na sled výstav, trhů a společenských akcí dohlížel a život a aktivity na náměstí pomáhal organizovat.
M.09
Přenosné stolky a židle
výrobek: Skládací stůl a židle FIORI
dodavatel: Beliani
číslo výrobku: 307922-415035
ošetření: korálově červená
Umisťujeme do zóny foodcourtu. Možno zakotvit sadu stolek + 4 ks židlí pomocí řetízku (k sobě navzájem, nebo i šroubem do dlažby).
M.10 Mobiliář pro děti
výrobek: tartanový odlitek dodavatel: 3D PROGRAM, s.r.o. číslo výrobku: polokoule B09-5, kříž na míru barva: korálově červená
Umisťujeme do zóny pro děti jako volne položený težký mobiliář, který lze posouvat po dlažbě, ale těžko se odnáší. Děti i dospělí tak mobou vytvářet překážkové dráhy i různé varianty sezení, které podněcují hře i shromažďování. Nejde o dětské hřiště, ale o prvky pro sezení.
M.11 Piknikový set
výrobek: typový, barvy na zakázku dodavatel: např. ekovovyroba.cz ošetření: ocelová konstrukce (RAL 9006), sedák z akátu/smrku (ošetření terasovým olejem OSMO 010 Thermo dřevo)
Skládací nábytek pro větší akce a trhy.
S.01 Svítidlo parkové
výrobek: Point Sun
výrobce: outsider
číslo výrobku: 319
ošetření: RAL 9006
výška: 90 cm
S.02 Svítidlo uliční
výrobek: Flexia FG
dodavatel: Schréder
číslo výrobku: -
ošetření: RAL 9006
výška: 6 m
Etapizace a využití
Na čem jsou závislé jednotlivé kroky úprav náměstí?
Návrh:
tmavě šedá žula (vějíř)
světle šedá žula (vějíř)
růžová žula (vějíř)
růžová žula (řádek) hmatová dlažba
lavičky / lavičky s opěradlem
elektrorozvaděč v zemi nové pr vky VO – stávající umístění nové pr vky VO
koše na tříděný odpad stojany na kola
přípojka vody
terče – nositelé informací
Stav:
stávající trávníky stávající dlažba
stávající stromy
První etapa Očištění plochy náměstí.
První etapa se zaměřuje na odstranění dožilých prvků (sluneční hodiny, altány) a nekamenných částí dlažeb. Součástí je také výměna mobiliáře a osvětlení a očištění náměstí.
I – Vytvoření předprostoru muzea.
II – Předláždění označení firem a sjednocení větracích mřížek v chodnících.
III – Rozšíření chodníku.
IV – Prořezání spodního patra lip.
Zásahy
Z.01 Odstranění altánů a konstrukcí
Z.02 Sluneční hodiny
100 000,-
2 346 000,-
323 000,-
Z.03 Odstranění mobilní zeleně
Z.08 Podzemní rozvaděč – 10 ks
Z.10 Žulový terč – 4 ks
Z.11 Vánoční strom – 1 ks
Z.12 Označení muzea
Mobiliář a stabiliář
M.01 Lavička s opěrkou – 24 ks
Z.09 Podzemní kotvení pódia – 4 ks
M.02 Lavička bez opěrky – 24 ks
M.03 Koš na tříděný odpad – 8+8 ks
M.04 Stojany na kola – 20 ks
M.06 Sedací kostka – 33 ks
M.07 Dočasný přístřešek – 1 ks (4 pole)
M.08 Výstavní systém – 24 panelů
M.09 Přenosné stolky a židle – 30 sad (1 stůl, 4 židle)
M.11 Piknikový set – 40 ks
Osvětlení
S.01 Svítidlo parkové – 16 ks
S.02 Svítidlo uliční – 12 ks
Dlažby
– 3 855 m2
přesuny hmot
CELKEM
1 600 000,68 000,20 000,285 000,250 000,-
4 560 000,520 000,370 000,800 000,160 000,400 000,-
80 000,530 000,130 000,-
M.10 Mobiliář pro děti – 30 ks (8 křížů, 22 polokoulí)
žulová mozaika (příležitostný pojezd)
1 300 000,-
270 000,-
510 000,190 000,-
320 000,-
23 800 000,-
20 800 000,-
3 000 000,-
31 516 000,-
Rozmístění aktivit
Návrh fungování náměstí během roku.
Náměstí je přirozeně členěno do čtyř kvadrantů mezi jednotlivými rohy. Pro přehlednost necháváme vždy středy hran náměstí volné pro průchod z přilehlých uliček a aktivity nebo dočasné prostorové prvky umisťujeme tak, aby neblokovali využití náměstí. Tento princip umožňuje velikou variabilitu využití během celého roku.
Pro dobré fungování náměstí navrhujevme vytvořit pozici kurátora/správce náměstí, který bude koordinovat společenské akce, aktivity a dohlížet každý týden na fungování náměstí.
Jednotlivé části náměstí jsou:
Roh A – Volné stolky a židle ve vazbě na trhy a výstavy.
Severní hrana – Plocha pro výstavy města o záměrech, historii, výstavy muzea a případně další putovní výstavy.
Roh B – Místo pro pódium a jeho zázemí, pod dlažbou umístění retenční nádrže.
Východní hrana – Reprezentační hrana pro všechny příležitosti, plocha před velkým pódiem i menším přístřeškem, místo pro vánoční stromek/jarní břízku.
Roh C – Místo pro dočasný přístřešek, který má regulovatelné zastínění/ zastřešení a měl by být umisťován vždy na několik dní nebo pár týdnů.
Jižní hrana – Slouží jako prostor pro stolky a židle a mobiliář pro děti.
Roh D – Dočasně tu zůstává kašna, která by se měla později přesunout do středu náměstí a mělo by tu být vytvořené dočasné posezení.
Západní hrana – Plocha určená primárně pro konání trhů.
Druhá etapa Úprava
středu a doplnění záhonů.
Druhá etapa se soustředí na krajinářské úpravy středu náměstí a doplnění kašny a také na vytvoření obvodových záhonů včetně související dešťové kanalizace s retenční nádrží.
I – Možnost dosadit nový druh stromu do kříže pro zvýšení odolnosti.
II – Retenční nádrž v nejnižším bodě.
III – Systém závlah a dešťové kanalizace.
Zásahy
Z.01 Odstranění altánů a konstrukcí (dokončení odstranění kašny)
Z.04 Hmatové prvky a vodící linie
Z.06 Mlatový střed
Z.07 Nová kašna
Regulace
R.01 Objekty
R.02 Zábory
R.03 Předzahrádky
R.04 Reklama
Mobiliář a stabiliář
M.01 Lavička s opěrkou
M.03 Koš na tříděný odpad
M.05 Pítko
Dlažby
Z.05 Extenzivní záhony (a retence)
Podklady:
2019 RP Městské památkové zóny
2023 Analýza revitalizace náměstí Přemysla Otakara II. ve Vysokém Mýtě (Chobotský)
