LEARNING FROM MASTER STAGE 2

將上一階段所理解之空間進行更詳盡的設計操作,

保持並萃取其設計精神、概念、特質等重要資訊。

依據不同資訊做出設計分析,這種設計分析結果發 展出圖示和模型。

19/20 TKU ARCHITECTURE

從母親之家的平面圖分析其結構、柱體與 牆體。分析結果發現Robert Venturi 非 常喜歡使用承重牆。母親之家幾乎都使用 牆面進行支撐。

大師二階分析
21/22 TKU ARCHITECTURE 1
主結構配置 地下室/一樓平面圖
結構
→ → → living room basement lavatory closet roof roof bathroom bedroom storage room bedroom bedroom kitchen bathroom balcony balcony Public Semi-public Semi-private Private

光線/隱私性

一樓私領域和廁所的空間,因為有隱私的問題 ,所以開窗比較少。相對公領域會使用大片落 地窗和連續開窗的形式,增加空間的亮度和穿 透性。Vanna Venturi House附近沒有什麼

住家而是被樹叢包圍,因此二樓沒有隱私問題 ,可使用大片開窗。

4.2m 3m 地下室單一自然光源
二樓多向自然光源
23/24 TKU ARCHITECTURE

大師二階分析 2

推擠 / 位移

Vanna Venturi House的內部空間存在著 一種連續性的推移過程。從一開始承重牆 的矩形分割,依據空間的屬性及功能進行 推移,然後做出相對應的隔間。火和人類 居所一直存在著不可分割的關係,在緯度 較高的國家,壁爐通常被視為住宅之核心 。Vanna Venturi House內部的推移法則 則是由壁爐和煙囪為中央垂直系統向左右 兩個方向對稱推移。

SHIFT/PUSH 25/26 TKU ARCHITECTURE

簡易東南向立面圖

二樓的主要空間為Robert Venturi

的臥室。為了讓樓層空間看得出主 從關係,他特別將二樓房間的樓高

和其他空間做出了差異,將臥室抬

高也做出了動線的循序漸進。

空間爆炸圖

帷幕樓梯煙囪一樓隔間二樓樓地板帷幕

SHIFT/PUSH

Wall Floor
27/28 TKU ARCHITECTURE

退縮/缺口

Compress/Notch

Robert Venturi在母親之家上利用內縮的方式來製造陽台和門廊,這些內縮的

中介空間也反映在外部上,不同帶小的開窗和門廊,加上偏移中心的煙囪,都 對整體的對稱性造成對比。整體來說,Vanna Venturi House有一個平衡的總

體,例如至中的煙囪和背面的大型半圓窗。但細部並非完全對稱的。

外觀上Robert Venturi想要營造一個屏幕的包覆性,例如後方的矮牆擋掉了二 樓半圓形分割的門窗收尾。這樣屏幕的做法也讓人想到路易吉·莫雷蒂(Luigi Moretti)在作品《向日葵》的案子上同樣是以左右分割的兩個大屏幕作為建築 正立面的外型。但有別於Luigi Moretti的是,Robert Venturi在屏幕上切了幾

個大開口好似又打破了屏幕的包覆感,而產生了一種愛封不封、要包不包的矛 盾感。這也是為什麼Robert Venturi聲稱這棟房子「開放卻又封閉」。

AD Classics: Casa "Il Girasole"

Luigi Moretti

3 屏幕的圍閉性與大開口
正立面可分成三層包被,第 一層山牆,第二層煙囪和第 三層室內的牆壁。乍看之下 是單純的屏幕,卻隱藏著層 層內縮的複雜性。 第一層山牆 第二層煙囪 第三層室內牆 + 29/30 TKU ARCHITECTURE

Vanna Venturi House 之中的兩個豎向構建 ——樓梯和煙囪,他們可被視為一虛一實,兩 者變形與扭曲的過程,就好像一對原本不相識 的男女慢慢走進,然後女子(樓梯)將右腳抬 起靠在男子(煙囪)的腿上,左手順勢抱住男 子。男子也將頭向前傾,並用左手(假樓梯) 撫摸女子的頭髮。

樓梯/煙囪
使用二樓剩餘空間 簡易剖面圖 → → → → ← ← ← 動線方向 →
在壓縮空間中變形

Vanna Venturi House位於中央的核心位置其實是非常複雜且矛盾

的,Robert Venturi在中間同時塞了壁爐和樓梯兩個不可或缺的重 要建築家具。光是這樣就算了,退縮的入口門廊同樣壓縮了樓層的中 央位置。Robert Venturi在《建築中的複雜與矛盾》一書中(118頁 )也提到:「作為單獨存在於一個彆扭的剩餘空間中的元素而言,這 樓梯實為一敗筆。」但從理論的角度切入,Robert Venturi確實在 這棟房子中體現了一種複雜的矛盾性。

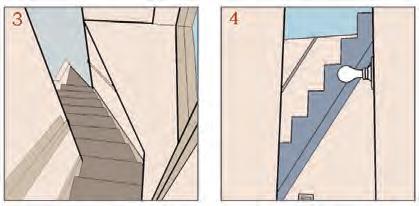

樓梯的前端是從一個凸出的三角形階梯開始,因為外推更暗示了通往

二樓的動線。樓梯走到約一半(第九階)的時候會突然縮減,並在第 八階往下的這個位置多出了一個可以稍作休息和堆雜物的空間。

二樓向上那窄小的「無路可通之梯」同樣利用了剩餘的 中央空間。這座樓梯比較像是依著牆而向內延伸的樓梯 ,提供人們爬上去看看外面的風景和刷洗窗戶。這座樓 梯的級高也和建築物中其他樓梯做出差異(級高高達 40公分),方向上也做出了改變(轉了90度),做出 了多元的對比關係。

31/32 TKU ARCHITECTURE
一樓餐廳挑高空間 二樓房間挑高空間 4.5m 4.2m 3m 室內一般空間 樓層高度和動線直接影響了居住
在空間的設計上將餐廳的部分特 別挑高,也是一樓空間中最明亮 的。據說Robert Venturi的媽媽 很好客,餐廳也成為了宴客最重 要之區域。 一樓室內視線範圍 二樓室內視線範圍
者的視覺範圍,挑空會帶來空間 感受上的變化。Robert Venturi
人與室內家具的關係(1F) 人與室內家具的關係(B1) 人與室內家具的關係(2F)

主要動線 次要動線

通往地下室可以從一樓中央圍繞煙囪的樓梯下 去,也可以從廚房直接走到戶外下去。

一樓的出入口高達八個,這些開口則直接引響 了建築立面的開口幾何。

二樓的行動動線相對單存,主要空間為Robert Venturi的臥室,空間動線也是同入口進出。

山牆 拱 窗 煙囪 動線分析
33/34 TKU ARCHITECTURE

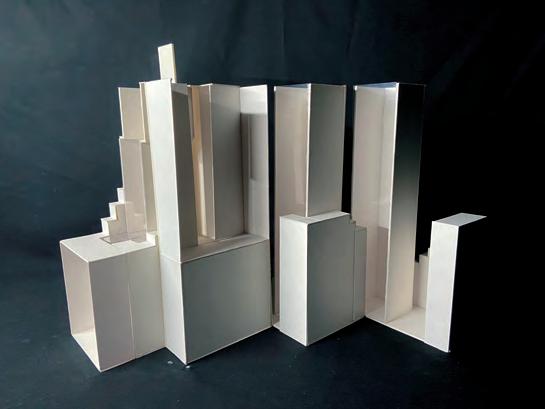

空間型態模

矛盾與複雜

這顆形態模是操作動詞「變形/扭轉」的演繹。在回去 閱讀原案例時發現在扭轉推移的過程中,其實也會產 生很多的虛空間,這些虛空間是讓建築內部變得精采 和複雜的關鍵。

35/36 TKU ARCHITECTURE

這些虛空間是讓建築內部變得精采和複雜的關鍵。就 如同一對男女如果完全黏在一起,跟本無法進行舞蹈 ,女子無法轉圈,男子還會踩到女子的腳。如果雙方 在牽手時保持一些距離,舞蹈才得以產生。

矛盾與複雜
ARCHITECTURAL
37/38 TKU ARCHITECTURE
ELEMENTS
PLAN TO SECTION
39/40 TKU ARCHITECTURE

STUDY MODEL

STUDY MODEL

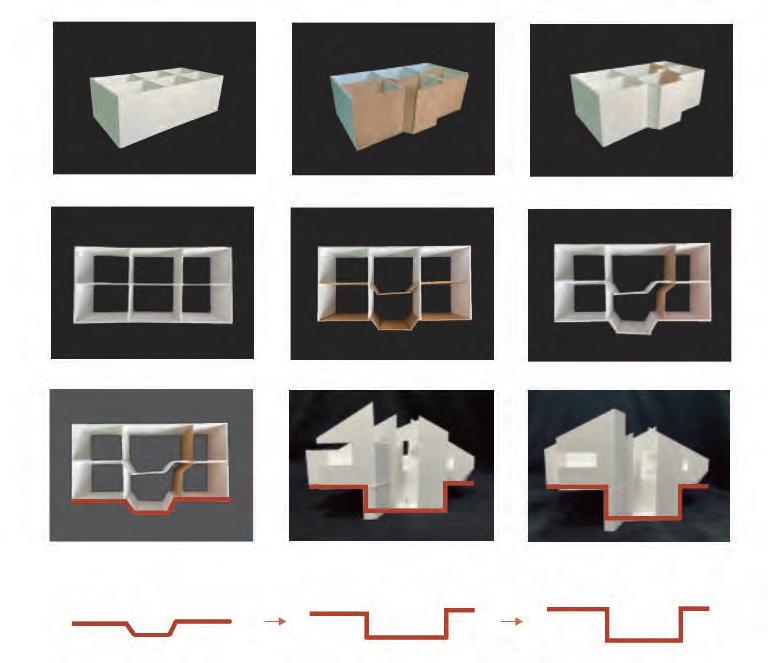

草模以一系列連續性推移,產生承重牆的矩形分割。
41/42 TKU ARCHITECTURE
草模1/2 草模3/4

平面PLAN 剖面SECTION

皮層 SKIN 符號 SYMBOL

保留「家」的符號性,外觀是簡單的房子外 形。將皮層與內部空間分開(灰模、白模) 。皮層既包覆又開放。

正模1
設計:家
43/44 TKU ARCHITECTURE

STUDY MODEL

設計:探戈

變形/扭轉 R退縮/缺口 R位移/推擠 R

留下一至二樓假樓梯動線,根據扭轉推 移多寡在方柱體周圍產生向上空間。 將原案例一樓空間分割放回模型中,讓 觀者能夠比較變形前後差異,與其層級 關係的改變。變形扭轉除了讓空間黏合 ,同時也鬆動了原本的空間分配。

45/46 TKU ARCHITECTURE
正視/側視 47/48 TKU ARCHITECTURE
上視/平面
