Carpintería

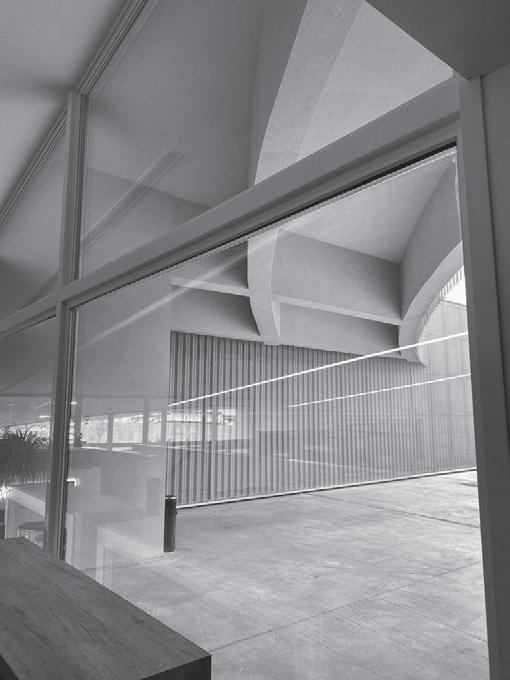

Edificio de Consumo Cero y urbanización para oficinas de Kömmerling Camarma de Esteruelas, Madrid
Arquitectos: David Moreno + Elena Vilches (Enmedio Studio). Promotor: Kommerling. Proyecto: Primer premio. Concurso internacional de proyectos en dos fases con intervención de jurado para diseño y ejecución. Año concurso: 2017. Ejecución: 2019-2022. Superficie: 1000 m². Imágenes: todas de Enmedio Studio excepto, Infografías: José Ramón Guerra (JRG). Fotografías: Antonio Bellido (AB) Sheila Domingo (SD).
La iniciativa, pensada desde Kommerling para encargar el proyecto de oficinas junto a su fábrica de Camarma de Esteruelas, cerca de Madrid, desea posicionarse a la cabeza del diseño de Edificios de Consumo Cero en España, anticipándose a la normativa europea por la que todos los edificios de nueva planta deben ser de consumo casi nulo a partir del 2030. En este contexto se lanzó en 2017 un reto con triple objetivo: es necesario la creación de un entorno de calidad espacial para los nuevos trabajadores, materializándose en un edificio de consumo cero de 850-1000m2, con un coste ‘razonable’.
Para la consecución de dichos objetivos, el promotor Kömmerling y ‘Zero City Project’ (ZCp) propusieron una metodología de trabajo que aúna herramientas legales (contrato IPD), de gestión (LEAN construction) y tecnológicas (metodología BIM), donde los actores promotor, gestor, arquitecto y agentes de la construcción colaboran desde etapas tempranas de diseño para optimizar el proyecto desde el comienzo y minimizar despilfarros futuros con acciones que no añaden valor pero sí tiempo y dinero, por mala gestión y falta de previsión.
Concepto El proyecto propone dos cuerpos funcionales (el espacio de oficinas y el showroom) semienterrados y unidos entre sí que arropan a la plaza de recepción. Se genera un jardín trasero al que miran los trabajadores y que ayuda a olvidar el contexto industrial en el que el edificio se inserta.
El descenso se produce a través del volumen del showroom dirige hacia la zona de comedor. Los distintos barrios de trabajo se distribuyen en peine separados por patios que introducen luz, ventilación, y vistas al exterior, permitiendo una máxima flexibilidad y organización interior. Las reuniones informales resguardan a los puestos de trabajo y se enfrentan al jardín sur, generando un espacio buffer. Los recintos de soporte y servicio acompañan a la espina de circulación adhiriéndose al muro norte de contención, y se aíslan para proteger de ruido a los trabajadores.
La propuesta responde desde fases tempranas del diseño a un conjunto de estrategias pasivas que siguiendo los preceptos de PassivHaus, ayudan a que los sistemas activos de calefacción, refrigeración e iluminación artificial se vean minimizados. Así se confirma que la energía más limpia es la que no se consume. De este modo, se llega al triple establecido, y se demuestra que se pueden hacer edificios de consumo cero a costo razonable que ofrezcan calidad espacial al usuario.
Infografías de la propuesta de concurso “IN[Between]”
Reto KÖMMERLING intenta contribuir a un cambio de modelo de construcción que dé cabida a proyectos de alta eficiencia energética, con un presupuesto de ejecución viable, integrando para ello las técnicas constructivas más eficientes e innovadoras. El punto de partida de este reto en 2017 fue el singular ‘Concurso de arquitectura Edificio Zero KÖMMERLING’, y a partir del cual se han construido las nuevas oficinas de la marca en España. La visión del Reto KÖMMERLING se basa en diferentes pilares como: la formación del arquitecto; el uso de nuevas metodologías que no solo tengan en cuenta las soluciones constructivas, sino también los procesos y formas de trabajo; y dotar de especial interés la certificación de los proyectos y sus fases, entre otros.
Planta general
En las fachadas Norte y Oeste se ha colocado el sistema KÖMMERLING76 MD Xtrem en acabado con folio plata, ya que se encuentran ocultas detrás del revestimiento de chapa perforada que recorre la zona de acceso donde se ubica el aparcamiento, así pasan desapercibidas durante el día y se convierten en pequeñas balizas de luz por la noche. Tanto en los muros de patios como en la cafetería y puertas de salida, se ha instalado el sistema KÖMMERLING76 AD Xtrem, y en las salas de reuniones aprovechando que tienen salida directa al jardín el sistema PremiDoor76 Lux, todas en color blanco acorde con el color del SATE de esas fachadas. En el interior se ha instalado el sistema Premiline en color blanco, con unas características mucho más básicas en acústica y transmitancia, cumple a la perfección su función como elemento de separación entre los diferentes espacios interiores, como son las salas de reuniones.
Orientación Los huecos más importantes se abren hacia el sur, lo que permite beneficiarse de las cargas solares en invierno y de una correcta iluminación natural, siendo sencilla la protección solar en los meses más calurosos. 1. Abierto al sur y cerrado al norte 2. Soleamiento invierno vs. Sombreamiento verano 3. Protección vientos fríos y lluvia invierno 4. Optimizar la autonomía de luz natural Semienterrado Se consigue minimizar la superficie de envolvente térmica expuesta al exterior, especialmente en la cara norte. Al estar en contacto con el terreno (con temperatura poco variable a lo largo del año) se minimizan pérdidas por transferencia, disminuyendo la demanda de calefacción y refrigeración un 15 y un 11 % respectivamente. 5. Minimización pérdidas por transferencia 6. Colchón programático Buffer Aprovechando las características de la carpintería de Kömmerling se genera un inter-espacio al sur que sirve de amortiguador térmico y que recoge las actividades de uso más ocasional. Supone un ahorro del 14 y un 60 % en demanda de refrigeración. 9. Espacio ‘buffer’ en invierno con efecto invernadero 10. Espacio de sombreamiento en verano 11. Factor de forma variable entre verano e invierno 12. Disipación noctura Patios Se introducen dos patios separando los tres ámbitos de trabajo diseñados y un tercero caracterizando el showroom, que no solo profundizan en espacio buffer, sino que se convierten en motores bioclimáticos. 13. Patio como motor climático 14. Calentamiento del aire en invierno 15. Enfriamiento evaporativo del aire en verano 16. Ventilación nocturna en verano Vegetación En el espacio buffer, en los patios y en el espacio exterior sur se introducen diferentes tipos de plantas de manera que al tiempo que se introduce el aire lo purifica y regulta térmicamente, minimizando el efecto de isla de calor. 17. Regulador térmico y de calidad del aire 18. Absorbedor de polución ambiental 19. Protección contra el viento caliente en verano 20. Minimización efecto isla de calor Control solar Se diseñan distintos tipos de protección solar adaptados a los requerimientos de cada época del año, algunos permanentes y otros móviles para que puedan ser controlados por los usuarios. 21. Vuelo hacia orientación sur para protección en verano con alto ángulo solar (reduce a más de la mitad la demanda de refrigeración) 22. Estores exteriores para protección en invierno y primavera/otoño con bajo ángulo solar (reduce a más d ela mitad la demanda de refrigeración) 23. Estores interiores en caso de que sea necesaria la protección contra el deslumbramiento en periodos de bajo ángulo solar, que permitan la entrada de la carga solar térmica
Series de correderas sostenibles
ALG, Ibiza, I-Line, I-Cover, Matra y Menorca
La serie de carpintería practicable ALG, a punto de cumplir 10 años, fue la respuesta de ALUGOM a las necesidades estéticas y de sostenibilidad que empezaban a plantearse en aquel momento. Sus versiones, 55, 65 y 75, admiten infinitas configuraciones sin perder sus cualidades, alcanzando una transmitancia térmica (Uw) 1.0 y excelentes resultados a nivel acústico, aparte de nivel 3 en seguridad (RC3 Antiefracción).
Aunque la serie ALG ya contaba con una versión passive house, la inquietud por mejorar la eficiencia de cualquier tipo de proyecto, incluso más allá de lo que exige la norma, han llevado a ALUGOM a desarrollar la nueva ALG 83 que alcanza una transmitancia térmica (Uw) de 0.8 M/m2K sin necesidad de redimensionar el marco, manteniendo así las características estéticas de la serie ALG, lo que permite llevar la máxima sostenibilidad a cualquier edificación.
La serie Ibiza nació de la necesidad de establecer una conexión entre interior y exterior de los edificios. Permite una visión diáfana al contar con perfiles de sólo 30 mm de espesor y la posibilidad de embutir el marco en el muro. El sistema suaviza el rodamiento de hojas de grandes dimensiones, que pueden alcanzar hasta 400 kg o incluso superiores si se motoriza.
ALUGOM añade propuestas adicionales a la seria Ibiza, como es la versión Line, que oculta el carril de rodamiento, y la versión Cover, que permite embutir todo el carril bajo del pavimento creando continuidad, pero sin perjudicar las labores propias de mantenimiento de la serie gracias a un sistema de perfiles registrables y extraíbles que sólo ALUGOM ha desarrollado.
Asimismo, la nueva serie Matra, corredera elevable indicada para entornos más exigentes gracias a la absoluta estanqueidad que permite su cierre multipunto. ALUGOM ha desarrollado un nudo central de 49 mm, que permite una visión del exterior sin interrupciones.
La serie Menorca, es la nueva propuesta de sistema plegable que se caracteriza por admitir hojas de 3500 mm de altura y 120 kg de peso, idóneo para aperturas completamente diáfanas de hasta 10 metros de ancho.
Entre otros lanzamientos, ALUGOM reserva un espacio principal a la nueva ALG 75 hoja oculta minimalista. Se perfecciona la serie logrando reducir aún más la visión del aluminio, pero sin reducir ninguna de las prestaciones.
ALUGOM utiliza en su proceso industrial aluminio Hydro Reduxa 4.0, en cuya fabricación HYDRO emplea energías renovables y aluminio reciclado, para conseguir un aluminio con una de las huellas de carbono más bajas del mercado.
alugom.es alugom.es
Cortinas enrollables con cajón cilíndrico
O-Box
O-Box presenta un cajón cilíndrico de aluminio que dará un toque de diseño a tu espacio. Sus componentes inoxidables son muy resistentes a la intemperie, por ello es ideal para exterior.
Bandalux ha desarrollado para el sistema O-Box unos soportes de fijación a techo o pared que permiten salvar diferencias de medición e instalación. Así aseguran siempre la viabilidad de instalación, incluso en fachadas muro-cortina o en instalaciones escalonadas, donde un mismo soporte permite instalar dos cortinas. Las medidas del cajón son 95 / 130 mm.
El sistema O-Box genera un doble uso en las balconeras de la casa. Las guías laterales de cable permiten sujetar el tejido y mantenerlo en su posición además de contribuir a la estética sobria del conjunto. Además, los múltiples sistemas de guiado garantizan una óptima sujeción del tejido en el exterior, y está equipado con sistema de seguridad para niños si configura accionamiento a cordón.
Tejidos y materiales de máxima calidad
Bandalux cuenta con gran variedad de tejidos, materiales y técnicas de impresión para sus sistemas, que se adaptan a las particularidades de cada proyecto arquitectónico. O-Box está disponible hasta en 24 tejidos. Las cortinas y estores Bandalux, diseñados y producidos en Europa y Estados Unidos, cumplen con las normativas internacionales de calidad y medioambiente más exigentes del mercado. Los sistemas Bandalux ayudan en la obtención de las certificaciones de edificación sostenible Leed y Breeam.
bandalux.com/es bandalux.com/es
Sistema de carpintería de aluminio practicable
EUROTERMIC PLUS
Perfil y cajón de alta eficiencia energética
Elegant Infinity ThermoFibra y PROtex 2.0
Tras muchos años de compromiso con el medio ambiente, Grupo Ayuso ha logrado la
certificación de Passi-
ve House gracias a uno de sus productos estrella, el novedoso sistema EUROTERMIC PLUS.
Su Departamento de i+D se centra en la innovación y busca constantemente soluciones constructivas con mejores valores de transmitancia térmica. Recientemente, ha creado un sistema con unos excelentes niveles de aislamiento térmico, se trata del anteriormente mencionado EUROTERMIC PLUS.
Las excelentes características de este producto le ha abierto las puertas a Grupo Ayuso a unirse a la Plataforma de Passive House, también conocida como PEP en el sector. Esta plataforma está formada por una comunidad muy activa en la reivindicación de la estandarización en España de la construcción de Edificios de Consumo Casi Nulo, basándose en los modelos estándar de Passive House. La serie EUROTERMIC PLUS es un nuevo sis-
tema de carpintería de aluminio practi-
cable con unos valores de transmitancia térmica excelente, un referente para el ahorro energético. Esta novedosa carpintería posee un sistema de rotura de puente térmico mediante resina de poliuretano de baja densidad con un valor U al marco de 1,0 W/m²K, pudiendo llegar incluso a un Uw de 0,67 en el global de la ventana.
Si nos centramos en los detalles más técnicos, descubrimos que la clasificación del ensayo ofrece unos valores excelentes.
www.grupoayuso.org www.grupoayuso.org
Para un óptimo aislamiento del hogar, uno de los productos / sistemas que se caracterizan por su excelente capacidad aislante son las ventanas de PVC de Deceuninck que, junto a la ThermoFibra -material a base de fibra de vidrio rígida que queda integrada en la masa del PVC en el proceso de extrusión- mejora sustancialmente las prestaciones de durabilidad y estanqueidad, aumenta el rendimiento térmico y es 100 % reciclable.
Perfiles eficientes, sostenibles y con materiales 100% reciclables y reciclados
Deceuninck cuenta con su propia planta de reciclaje con una capacidad de 45.000 toneladas de material reciclado. Esta gran capacidad de reciclaje supone un ahorro de 2,3 millones de ventanas desechadas o incineradas al año que, después de su proceso de recreación, vuelven al mercado con las mismas prestaciones que las anteriores. Además, otra de las grandes ventajas es que, gracias al uso del PVC, el consumo energético del proceso de reciclaje es un 90 % menor que la energía necesaria para producir PVC virgen. Por ello, sus perfiles no sólo ofrecen las máximas prestaciones, sino que tienen un menor impacto medioambiental con la máxima eficiencia energética, prestaciones y rendimiento.
Perfil Elegant Infinity ThermoFibra
El perfil Elegant Infinity ThermoFibra es un perfil eficiente, con posibilidad de acristalamiento de hasta 68 mm y cámaras con paredes cruzadas tipo vigas PRATT dotándolo de una mayor rigidez. Además, con la inclusión de la ThermoFibra, el perfil reduce un 30% su peso y gracias a sus 6 anillos de estanqueidad, se consigue un máximo aislamiento térmico y acústico. El perfil tiene un valor de Uf (W/m²K) 0,85 y está certificado Passive House, es altamente sostenible y 100% reciclable.

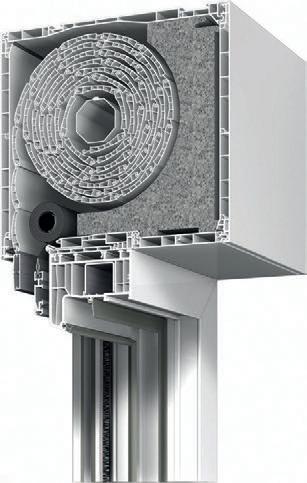

Cajón de persianas PROtex 2.0
El cajón de persianas PROtex 2.0 es el primero en obtener la certificación Passive House ya que ofrece un máximo aislamiento, una alta hermeticidad y muy buenos valores de atenuación acústica de hasta 53 dB (-1;-3). Además, se puede integrar la mosquitera y la fijación del cajón es por sistema clip con lo cual no precisa de silicona ni tornillos, facilitando su instalación y asegurando unos mejores valores de aislamiento.
www.deceuninck.es www.deceuninck.es
Sistema híbrido que fusiona PVC 100 % reciclado con aluminio
AluNext
KÖMMERLING, la marca de sistemas de ventanas, transforma una vez más el mercado de la carpintería, lanzando una propuesta de perfiles para ventanas híbrida y sostenible. AluNext es el sistema en el que, manteniendo las ventajas de sus sistemas de PVC, incorpora ahora también soluciones en aluminio. Con este lanzamiento la marca da respuesta a una parte de la demanda de la arquitectura actual siendo fieles a su firme compromiso con la sostenibilidad y eficiencia energética, una solución innovadora fabricada a partir de PVC 100% reciclado y un acabado exterior completo en aluminio de depuradas líneas rectas.
La propuesta la conforma un completo sistema de perfiles de PVC y aluminio ensamblados en las factorías de la marca, de manera que el PVC reciclado se sitúa como el núcleo del perfil, permitiendo con él garantizar los altos niveles de aislamiento térmico y acústico que siempre defiende la marca, mientras que el aluminio ubicado en la corteza exterior, aporta la inercia y el diseño estético buscado.
En el sistema AluNext, los marcos y hojas de las ventanas llevan las esquinas soldadas, una gran ventaja frente a los tradicionales sistemas de aluminio en el que las esquinas se fabrican con escuadras y uniones mecánicas. Esto, por un lado, mejora las prestaciones de la carpintería, y por otro permite integrar el sistema en procesos automatizados de fabricación de ventanas, lo que mejora en la eficiencia productiva, y en su calidad y acabados, logrando una relación calidad/ precio altamente competitivo. El sistema aporta un excelente balance ecológico, ya que para la fabricación de la parte interior se usa material de PVC 100% reciclado. Al mismo tiempo, se alcanzan elevados valores de aislamiento térmico, situando su mejor solución en Valores Uf = 1,0 W/m2K. Con estos valores de aislamiento térmico de perfil, se logran ventanas que pueden dar respuesta a las necesidades más exigentes de cualquier proyecto, incluso en Passivhaus.
AluNext es el resultado de la continua inversión de la marca en i+D, un esfuerzo del grupo profine por desarrollar soluciones cuyo impacto sea positivo tanto para el profesional de la construcción, como para el usuario final y también desde el punto de vista del Medio Ambiente. Un sistema sostenible que aporta un elevado grado de confort a la vivienda sin prescindir del resto de exigencias a la ventana.
La nueva solución de la marca pertenece a la familia KÖMMERLING76 Xtrem, una generación de sistemas de 76 mm altamente optimizados para conseguir las máximas prestaciones en perfiles de gran ligereza.
www.kommerling.es www.kommerling.es
Soluciones con sistemas de aluminio
ARS-72 Mínima, PRS-72 y CRS-140
Exlabesa, referente en sistemas de aluminio para la arquitectura presenta la nueva ARS-72 Mínima, un sistema abisagrado de corte minimalista con un diseño de hoja vista de 16mm inspirado en los perfiles tradicionales de acero y de estilo industrial. Cuenta con 3 variantes de junquillos y dos opciones de travesaños que permiten un amplio abanico de configuraciones y estéticas para proyectos de obra nueva o rehabilitaciones. El nuevo sistema PRS-72 es una puerta coplanar de marcadas líneas rectas que posibilita la utilización de vidrio y panel en su hoja. Un sistema de diseño moderno que permite alturas de hasta 3 m y que ofrece resultados excepcionales en términos de confort y seguridad.
CRS-140 es una corredera minimalista de grandes dimensiones, nacida para dar respuesta a las tendencias arquitectónicas contemporáneas. Una solución sutil y elegante para grandes huecos que garantiza la máxima entrada de luz natural gracias a una mínima sección vista de aluminio, un nudo central de tan solo 25 mm y la posibilidad de ocultar hojas. Asimismo, incorpora soluciones avanzadas a nivel técnico como suelo integrado o esquina libre. Admite unas dimensiones máximas de 4000x4000 mm y una capacidad máxima de acristalamiento 40 mm. En cuanto a posibilidades técnicas, Exlabesa ha desarrollado un sistema único patentado que permite dos variantes, rodamiento en hoja y rodamiento en marco, utilizando los mismos perfiles.
El diseño y la estética minimalista marcan la tendencia con el sistema abisagrado de hoja oculta ARS-72 HO, la nueva serie de puerta replegable FRS-82 o las soluciones de barandillas de vidrio, de las que podemos destacar el sistema de balcón francés Glass Rail Infix, que permite la conexión visual con el exterior con la máxima seguridad. También, una nueva gama de manillas de diseño exclusivo ICONIC, en la que las líneas rectas imprimen un carácter elegante y sofisticado.
exlabesa.com/es exlabesa.com/es
Carpintería de altas prestaciones
Gama Quinarq
GEALANLINEAR®
Si nombramos a una empresa familiar, con cuna en Valga (Galicia), pionera en el mundo del aluminio y más de 50 años de experiencia, sabemos que hablamos de Extrugasa. Con más de 700 trabajadores y una apuesta decidida por el trabajo en equipo, ofrece apoyo con soluciones, soporte y servicios.
Extrugasa presentó en Veteco 2022 una nueva imagen de marca aunque una misma filosofía, aluminio en equipo. Con esta novedad en el logotipo y los colores, busca especializarse en sus dos segmentos, Edificación e Industria, siendo en este evento, donde presentó sus productos en el apartado de la edificación con numerosas novedades.
Aterrizó en Ifema Madrid con su gama
Quinarq. Sus claves son las altas prestaciones en la mínima sección; la estandarización, ya que se usan los mismos accesorios en todas las series practicables; la facilidad de fabricación, el proceso es prácticamente igual en todas las series XP, ahorrando en tiempos de aprendizaje y de fabricación; y las líneas idénticas, ya que la estética es la misma en toda la gama XP.
Entre las novedades que presentó en la feria y completan la gama está la XP50-TH que se caracteriza por un marco de 50 y hoja de 58 mm; líneas rectas; facilidad de fabricación; y altas prestaciones con sección reducida.
La XP-60 HO TH pertenece a una línea minimalista de hoja oculta; con sección vista aluminio de tan solo 65,7 mm; marco de sección de 60 mm; hoja de sección de 61,5 mm; líneas rectas; facilidad de fabricación; y altas prestaciones en hoja oculta.
La XP-80 HO TH se mantiene dentro de los modelos minimalistas de hoja oculta y también presenta una sección vista aluminio de solamente 65,7 mm. En cambio, esta serie se caracteriza por una sección de marco de 80 mm; hoja de sección de 81,5 mm; líneas rectas; facilidad de fabricación; y sus muy altas prestaciones.
www.extrugasa.com www.extrugasa.com
Reunir en un producto las necesidades y cualidades esenciales de una ventana perfecta no es tarea fácil, sin embargo, GEALAN -la multinacional alemana líder en perfiles de PVC- ha querido dar un paso al frente introduciendo en el mercado su nuevo sistema GEALAN-LINEAR®.
Este innovador sistema forma parte de su gama básica de 74 mm de profundidad, y está equipada con un diseño distintivo de multicámaras de aislamiento térmico.
Dispone de cinco cámaras en el
marco y de seis en la hoja, además de una triple junta central semiflexible en el marco que garantiza una absoluta estanqueidad e impermeabilidad. Hasta ahora, los perfiles disponibles en el mercado peninsular tenían tan solo 70 mm, cinco cámaras y una doble junta, pero con la introducción de GEALAN-LINEAR® la firma ha establecido nuevos estándares de calidad y eficiencia.
El diseño del perfil fue pensado de manera minuciosa, teniendo en cuenta como pilares la importancia de la luz y el bajo consumo energético. Es por este motivo, que el sistema presenta unas líneas minimalistas muy estrechas que permiten que la luz del exterior entre en la vivienda sin bloqueos. Asimismo, la multinacional presta mucha atención al equilibrio técnico y sostenible de todos sus sistemas y en este caso la capacidad térmica es altísima para una ventana de estas medidas, llegando a un valor de UW de hasta 0,73 W/ (m²K), una cifra que garantiza el certificado de ahorro energético Passivhaus.
En cuanto al vidrio, este sistema permite acristalémonos de hasta 48
mm y 50 mm con la tecnología de
pegado STV®, el sistema que permite pegar en seco el cristal y el solapamiento de la hoja. Su acabado moderno y actual la convierte en una solución idónea por su prevalencia en el tiempo. Está disponible en una amplia gama de colores, desde mates hasta lisos y por si fuera poco también disponen de un efecto metalizado y de madera RealWood®, que le da un toque estético sublime. Su aplicación universal y versatilidad permite que el perfil sea aplicable tanto en obra nueva como en rehabilitación y también, se puede combinar con todas las ventanas, puertas de calle y correderas de una casa, gracias a su compatibilidad con el sistema SMOOVIO®, cumpliendo de esta manera con los estándares más exigentes de la arquitectura.
Con el lanzamiento de GEALAN-LINEAR®, la firma alemana ha alcanzado cubrir todas las cualidades técnicas, estéticas y prácticas de un perfil de PVC en tan solo un único producto, haciendo GEALAN-LINEAR® única en su clase y en el mercado.
gealan.de/es gealan.de/es
Gran tamaño y aislamiento: tecnología aeronáutica aplicada a las ventanas
RAU-FIPRO X
REHAU Window Solutions, referente mundial en soluciones eficientes y sostenibles con una exigencia sin concesiones, presenta la revolución de las ventanas con RAU-FIPRO X; un innovador material de altas prestaciones que permite la elaboración de elementos de mayores dimensiones y más superficie acristalada sin la necesidad de incorporar refuerzos metálicos. RAU-FIPRO X otorga a los sistemas GENEO de REHAU una gran libertad arquitectónica, a la vez que garantiza el máximo confort, seguridad y eficiencia energética.
La demanda de superficies de ventana de grandes dimensiones ha ido en aumento en los últimos años y REHAU, consciente de ello, redefine con RAU-FIRPO X el diseño de ventanas para disfrutar del máximo confort en el hogar sin renunciar a los nuevos estilos arquitectónicos ni al compromiso medioambiental. La clave del éxito de RAU-FIPRO X de REHAU es la combinación, mediante una coextrusión, de dos componentes: PVC y fibra de vidrio. El principio de los materiales compuestos reforzados con fibras de vidrio se aplicaba hasta hace poco más de una década en competiciones automovilísticas y en la industria aeronáutica principalmente. Sin embargo, con RAU-FIPRO® REHAU encontró, de forma pionera, su aplicación en ventanas hace ya más de 10 años, siguiendo con su versión mejorada RAU-FIPRO X, con un 50% más de fibra de vidrio incorporada en los perfiles y que a día de hoy permite realizar ventanas funcionalmente fiables con una altura de planta de hasta 2,80 m, prescindiendo enteramente de los fijos superiores.
Los perfiles elaborados con RAU-FIPRO X soportan pesos de hoja de hasta 150 kg, pudiendo integrar acristalamientos aislantes y de seguridad. Así, mediante la inserción de componentes adicionales en el sistema de apertura y cierre, se pueden llegar a satisfacer los requisitos de la clase de resistencia RC 3 de protección antirrobo. Asimismo, cabe destacar otras dos ventajas diferenciales de las ventanas elaboradas con RAU-FIPRO X: un alto grado de aislamien-
to acústico y su sorprendente aislamiento
térmico. La reducción del ruido exterior es de hasta 47 dB y la disminución de las pérdidas de energía que se producen a través de las ventanas convencionales, gracias a unos valores de transmitancia térmica modélicos, de hasta 0,60 W/m²K (Uw), que se consiguen junto con un buen acristalamiento. Estos valores, certificados por el Instituto Passivhaus, garantizan que los sistemas GENEO de REHAU mejoran la eficiencia energética de la vivienda.
www.rehau.es www.rehau.es
Novedades en ventanas, puertas y sistemas de carpintería
STRUGAL S140RP INFINITY, STRUGAL S75RP FD, PLANIA, ST LIBERTIA y SC LINE
Infinity
STRUGAL es una empresa que lleva evolucionando durante más de 40 años en el sector del aluminio ofreciendo a sus clientes un servicio 360º que abarca el diseño, la fabricación y la distribución de sistemas que aportan soluciones a la arquitectura, construcción y edificación. Su principal objetivo, como referente en el mercado de sistemas de carpintería de aluminio y revestimiento de fachadas, es diseñar productos adaptados a
las necesidades de la arquitectura actual
que satisfagan a los clientes más exigentes.
El equipo de I+D+i de STRUGAL ha estado trabajando en nuevas soluciones de venta-
nas de aluminio y pvc, puertas de aluminio, sistemas de protección solar y sistemas re-
vestimiento de fachadas. Estos son algunos de nuestros productos más novedosos que presentan en la próxima edición:
STRUGAL S140RP INFINITY, sistema minimalista para ventanas y puertas correderas desli-
Libertia Plania
zantes de grandes dimensiones que permite su adaptación a grandes y pequeños huecos. Una solución que conquista y unifica todos los espacios de la arquitectura moderna. Presenta una sección del nudo central de tan solo 25 mm con manilla oculta, lo que permite fusionar los ambientes y la luz interior y exterior.
STRUGAL S75RP FD, sistema para puertas plegables con las máximas prestaciones de hermeticidad y con un diseño elegante coplanar que cubre grandes dimensiones de hueco y permite comunicarse con el espacio exterior de una manera cómoda y ágil mediante el plegado y desplegado de sus hojas.
PLANIA, sistema para ventanas y puertas abisagradas de 76 mm de profundidad de marco con una estética de hoja recta y hoja semienrasada. Es la nueva ventana de PVC lanzada al mercado por la marca STRUGAL. Es una solución apta para zonas climáticas extremas, ofreciendo una gran eficiencia energética con valores de transmitancia térmica desde 0,72 W/m2K.
ST LIBERTIA, nuestra pérgola bioclimática, la última novedad para jardines y terrazas. Su innovador diseño está pensado para crear un espacio de bienestar en el exterior. Gracias a sus lamas orientables de aluminio y motorizadas es posible elegir cuánta luz, ventilación o protección se desea en cada momento.
SC LINE, nuevo cajón que presenta mejoras estéticas y un mayor aislamiento, con una transmitancia térmica de 0,79 W/m2K. Con posibilidad de ser en aluminio por sus tres caras visibles y con el mismo acabado que la carpintería y la persiana, crea una sensación de unidad y elegancia que lo hace único.
www.strugal.com www.strugal.com
Sistema 3 barreras de aislamiento y sellado
WINS One
El nuevo sistema WINS One es un sistema de sellado de ventanas de tres barreras muy rápido y fácil de instalar, con una única cinta multifunción. Proporciona un sellado resistente a la intemperie y aislamiento acústico y térmico. No altera la fachada exterior.
La base teórica de triple barrera divide la junta en tres áreas de sellado, que por un lado, protegen la unión frente a fenómenos meteorológicos externos; por otro, proporcionan aislamiento térmico y acústico; y, además, evitan humedades y filtraciones de aire.
El nuevo sistema es perfecto cuando no se quiere alterar la fachada exterior. También lo es cuando la velocidad y agilidad de instalación es importante.
Wins One Cinta Auto-Expansiva Triple Barrera
Cinta selladora multifuncional comprimida de espuma de poliuretano flexible, que al descomprimirse proporciona los tres niveles de estanqueidad y aislamiento de la junta entre carpintería y obra.
El producto se adhiere perfectamente a materiales de obra como: aluminio, PVC, madera, hormigón, bloques cerámicos, ladrillos, yeso, etc. Regula el flujo de vapor para evitar humedades. Es adecuado
para cualquier tipo de ven-
tana, especialmente aconsejable para instalaciones con premarco y ventanas con solape interior incorporado.
quilosa.com quilosa.com
Herrajes para puertas correderas
Frame
En Saheco diseñan, fabrican y comercializan sistemas para puertas correderas desde hace más de 50 años. Con el objetivo de optimizar espacios y aportar bienestar y confort en las estancias, la innovación es un valor presente en todos los productos de la gama, diseñados para cubrir las necesidades presentes y futuras de los consumidores.
La calidad es un elemento inherente a la cultura de empresa de Saheco: sus productos son avalados internacionalmente con el certificado Applus+ (norma EN1527); por esto, la empresa ofrece una garantía de 5 años en toda su gama de productos. Además, gracias a la implementación de bienes de equipo propios y específicos, la fabricación 100% nacional es una de sus ventajas competitivas.
Proyecto “La habitación 100% sostenible” de Saheco y Tenuee, finalistas al premio de mejor diseño de stand en Interihotel Madrid 2022
Elegancia y personalidad con Frame
Una de las novedades de Saheco es el accesorio Frame, un marco perimetral de aluminio compatible con los sistemas SV-X70 y SV-X110 de la familia Compact Glass. Apto para los más imaginativos, es perfecto para crear diseños de forma perimetral a la hoja y también jugar con las divisiones internas disponiéndolas a nuestro gusto. Con Frame, se pueden transformar los ambientes dando un toque elegante, moderno y distinguido. Frame se ofrece en aluminio lacado negro
mate, aluminio lacado blanco mate y alumi-
nio anodizado plata mate, con el objetivo de ofrecer una estética personalizada a las necesidades de cualquier entorno arquitectónico.
www.saheco.com www.saheco.com
Ventana deslizante de 2 hojas
VEKASLIDE Hi-5
Diseño, confort y ahorro energético
Ventanas de cubierta plana
El grupo VEKA lleva más de 50 años trabajando para crear sistemas de ventanas que mejoren la calidad de vida de las personas, y siempre con las mayores garantías y las mejores prestaciones. La filosofía empresarial de la compañía combina la oferta de productos de alta calidad, con un cuidado servicio individualizado y una rigurosa política de protección medioambiental.
VEKASLIDE Hi-5 es el nuevo concepto de ventanas deslizantes. Un verdadero avance tecnológico en el mercado de sistemas deslizantes de 2 hojas, avalado por el registro de varias patentes. VEKASLIDE Hi-5 es la solución que combina un posicionamiento de precio competitivo con unas características de confort y rendimiento sin precedentes.
Diseñado tanto para productos de nueva construcción como renovación, VEKASLIDE Hi-5 cuenta con una facilidad de uso inigualable. Aporta un deslizamiento suave y sin ningún esfuerzo, además de su posibilidad de ventilación gracias al bloqueo intermedio de sus hojas, al tiempo que garantiza la seguridad del hogar. Desde el punto de vista técnico, VEKASLIDE Hi-5, supera las prestaciones habituales del mercado para este tipo de sistemas, con una clasificación AEV 4/9A/C1. Tiene un rendimiento térmico UW ≤ 1,3 W/m2K con doble acristalamiento Ug ≤ 1,1 W/m2K y una atenuación acústica hasta 38 dB, posibilitando acristalamientos hasta 36 mm.
Alcanza dimensiones de hasta 3,2 m y 2,4
m en dos hojas, con una sección central de perfil de 54 mm, lo que aporta a VEKASLIDE Hi-5 un diseño moderno, favoreciendo además la entrada de luz natural. VEKASLIDE Hi-5 se distingue por sus amplias posibilidades de acabado en más de 50 colores, que incluyen acabados foliados lisos, metálicos, madera y el elegante y cautivador acabado sedoso y ultramate VEKA SPECTRAL.
www.veka.es www.veka.es
Nada mejora tanto el confort de una vivienda como la luz natural, y la iluminación cenital es incomparable. Disponer las estancias interiores de tu nuevo hogar con una ventana de cubierta VELUX multiplica su valor espacial y asegura una buena calidad del aire durante todo el día sin ningún consumo energético. Las ventanas en espacios interiores aprovechan la energía del sol y su luz, ahorrando en iluminación artificial, calefacción y ventilación mecánica.
Además, la luz cenital, se reparte de forma más uniforme por la habitación, creando un ambiente acogedor y confortable, que llena de vida las estancias y las dota de una belleza única. Las ventanas en cubierta plana son independientes de la orientación y no condicionan en ningún aspecto la distribución del espacio interior.
La calidad del aire alcanza un nuevo nivel cuando se puede ventilar a través del tejado: el aire viciado y caliente asciende hacia arriba para salir por las ventanas de cubierta, generando una corriente natural de ventilación en toda la vivienda saludable y gratuita.
La tecnología punta y la innovación te traen una ventana sólida para cerrar el hueco en la cubierta, con una gama muy completa de dispositivos de control de la luz y mantener la temperatura interior, independientemente de las condiciones meteorológicas.
Diseñada para tejados de hasta 15º grados de inclinación está disponible en modelos de
ventana con cúpula de vidrio curvo (0º-15º)
y con vidrio liso (2º-15º). Excelente eficiencia energética y gran aislamiento acústico. El modelo de vidrio curvo, incorpora la tecnología CurveTech, aumenta la visibilidad del exterior y crea un drenaje óptimo facilitando el deslizamiento natural de agua y residuos. Incluye motor integrado en el marco para poder ser controlada desde el dispositivo móvil.
Componentes:
• Cúpulas de vidrio endurecido con sellante extrafuerte para tu tranquilidad • Los dispositivos de control solar alojados discretamente sobre la hoja, fundiéndose con el diseño • El marco es de madera con recubrimiento de poliuretano. Su sección se reduce al mínimo y la hoja es oculta, proporcionando la mayor entrada de luz natural posible y un diseño muy atractivo. • Aislamiento térmico de EPS con
Thermotechnology para un magnífico comportamiento energético. • El vidrio se ubica en la parte baja de la ventana y se extiende hasta el perímetro, mejorando las prestaciones térmicas
www.velux.es www.velux.es
