Rehabilitación energética de cubierta: Torre de Ansaldo / San Juan, Alicante
Arquitectos: GEA Arquitectos. Empresa de cubierta: Sido Madera. Propietario: Ayuntamiento de Sant Joan d’Alacant. Año: 2020-2021. Superficie: 350 m². Cubiertas: Sistema Integral de Cubierta Onduline.
La Torre de Ansaldo, cuya construcción se remonta al primer tercio del siglo XVI, se ha consolidado como protagonista de la historia alicantina. Ha pasado de ser un espacio más reservado del municipio a coronarse como patrimonio activo, declarado Bien de Interés Cultural (BIC) en 1996. El proyecto de rehabilitación, que arrancó en 2020, e impulsado por el Ayuntamiento de Sant Joan d’Alacant, tenía como objetivo convertir el conjunto en un Centro de Interpretación de la Huerta y la Música, con el fin de acercarla a la ciudadanía.
Todas las cubiertas se han rehabilitado energéticamente con el Sistema Integral de Cubierta Onduline, compuesto del panel sándwich de madera Ondutherm, en este caso con acabado en yeso de 13 mm y friso de abeto de 10mm, e impermeabilización bajo teja con Onduline Bajo Teja DRS, modelo BT-50. Los trabajos de rehabilitación energética de cubierta han afectado a una superficie total de 350 metros cuadrados. El proyecto ha contado con GEA Arquitectos en la dirección facultativa y con la empresa, especialista en construcciones en madera, Sido Madera para la ejecución de los trabajos de rehabilitación energética de cubierta.
El edificio principal de la Torre Ansaldo está formado por dos cubiertas: una a dos aguas y la otra a un solo agua. Por un lado, la cubierta a dos aguas consta de una cumbrera oculta de sección 240 x 120 mm y durmientes de 100x100 mm. Sus viguetas cuentan con secciones diferentes de 240x120 mm y de 200x100 mm, siendo distintos ambos lados tanto en sección como en orientación. Además, la cubierta cuenta con ranuras para la integración oculta de instalaciones. Por otro lado, la cubierta a un agua consta de una cumbrera de 280x120 mm, durmientes de 100x100 mm y viguetas de 140x80 mm.
El primer elemento del Sistema Integral Onduline es el panel sándwich de madera Ondutherm. En este caso, se ha instalado un panel sándwich con un núcleo aislante de XPS de 80 mm de espesor y dos acabados interiores diferentes: yeso de 13 mm y friso de 10 mm. Este tipo de acabado aporta una protección mejorada frente al fuego interior gracias a su clasificación de reacción al fuego B-s2, d0. Los paneles sándwich de madera Ondutherm no solo aportan el acabado interior estético del bajo cubierta, sino que forman el soporte continuo, ligero y aportan el aislamiento térmico y acústico de la cubierta.
Una vez instalado el panel sándwich de madera sobre la estructura, se ha procedido a la impermeabilización del tejado con las placas Onduline Bajo Teja DRS, que ventilarán y protegerán el aislamiento térmico de la cubierta, es decir, el panel sándwich de madera Ondutherm. El modelo de placa bajo teja empleado ha sido el Onduline BT-50, una placa bajo teja de alta resistencia al pisado, totalmente impermeable, que a la vez es lo suficientemente ligera y flexible como para absorber los movimientos de cubierta sin fisurarse.
Este sistema de impermeabilización de tejados es bajo teja, y está formado por placas asfálticas onduladas que destacan por su gran durabilidad y total impermeabilización, incluso en bajas pendientes. Además, gracias al formato ondulado de las placas bajo teja, estas aportan la ventilación de cubierta necesaria, y es que forman un doble tiro de ventilación que evita las condensaciones.
Una vez instalada la impermeabilización bajo teja de la cubierta con Onduline Bajo Teja DRS BT-50, se procede a la instalación de la cobertura del tejado. Las placas Onduline bajo teja facilitan la colocación de las tejas de encaje como tejas mixtas, planas, de hormigón o de pizarra. En el caso de instalar tejas cerámicas, se puede optar por instalar un rastrel de PVC, como se ha hecho en este proyecto, o por un perfil metálico bajo teja o de madera tratada para la humedad, como ocurre con los tejados de pizarra.
El resultado final de este proyecto de rehabilitación energética de cubierta en la Torre de Ansaldo de Alicante es el de una cubierta ligera, impermeable y energéticamente eficiente que mantiene vivo gran parte de su valor histórico y patrimonial, además de mejorar su imagen en el entorno gracias a la sustitución de la cobertura de placas de fibrocemento por una teja cerámica plana alicantina.
Onduline Bajo Teja DRS es un completo sistema de impermeabilización de tejados y cubiertas inclinadas bajo teja. El sistema está diseñado para ofrecer una total garantía de estanqueidad, aunque se muevan o desplacen las tejas, incluso en bajas pendientes (≥10%). Además, se evita la formación de condensaciones gracias al formato ondulado de las placas asfálticas impermeables Onduline Bajo Teja DRS y a su sistema de instalación en seco.
Se crea una cubierta impermeable y ventilada, que mantiene unas óptimas prestaciones y alarga la vida útil del soporte, del aislamiento de cubierta y del tejado en general. La garantía de impermeabilización de tejado del sistema Onduline Bajo Teja DRS es de 30 años.
www.onduline.es
Una nueva mirada a las cubiertas
Logica® Emotions
Lógica ® Emotions se ha desarrollado con el fin de Inspirar una nueva estética en el diseño de los proyectos arquitectónicos que buscan perdurar en el tiempo. Las gamas de BMI se inspiran en la naturaleza y crean composiciones únicas. Cada gama se compone de múltiples tejas logrando un aspecto armónico en la envolvente, gracias a una imagen digitalizada aplicada sobre distintas texturas.
Conoce la gama Lógica® Emotions
• Estética vanguardista para creaciones arquitectónicas • Las sutiles variaciones de diseños y texturas en la misma gama aportan vibración y armonía a cubiertas y fachadas • Compatible con nuestros sistemas de montaje en seco y altas prestaciones de eficiencia energética Tectum® Pro ,
Tectum® First y el nuevo Tectum® Plus • Máxima durabilidad 50 años de garantía • Declaración Ambiental de producto EPD específica y fichas de sostenibilidad publicadas por GBC España
Lógica ® Emotions y los Sistemas Tectum®
Usando los sistemas de cubierta BMI Tectum® Pro, Tectum® First y Tectum® Plus con la teja Lógica Emotions las cubiertas de los edificios adquieren un mayor protagonismo estético y funcional, dado que se logran ALTAS PRESTACIONES DE TRANSMITANCIA TÉRMICA alcanzando las exigencias de los proyectos más exigentes tipo PASSIVHAUS o ECCN, así como CONFORT y SALUD para los USUARIOS dado que actúan minimizando los riesgos de condensaciones, los puentes térmicos y la exposición al ruido exterior.
Natura Black Natura Greyline Natura Rust Natura Terra
www.bmigroup.com/es www.bmigroup.com/es
Cubiertas solares
DANOSA pone en el mercado diferentes sistemas de integración de paneles fotovoltaicos en cubiertas planas en función de las necesidades de cada proyecto. En función del uso de edificio, tipo de cerramiento de cubierta y cargas admisibles, sistema cubierta, tipo de aislamiento térmico e impermeabilización e incluso, si es un proyecto nuevo o rehabilitación, definimos el sistema más idóneo de cara a garantizar la estanquidad al agua y su durabilidad. Su sistema de homologación de cubiertas solares contempla los tres tipos de integración: • Cubiertas
Solares autoportantes
• Cubiertas
Solares fijadas al soporte
• Cubiertas
Solares soldadas a la impermeabilización
Los materiales utilizados en la impermeabilización de estas cubiertas son fabricados en Guadalajara (España). Esta posición privilegiada dentro de la Península Ibérica minimiza el impacto de huella de carbono en el transporte de materiales a la obra. Se consegue reducir la huella de CO2 de transporte de materiales en más de un 75 % respecto a materiales fabricados fuera de nuestras fronteras. Además, las láminas flexibles impermeabilizantes de PVC, como DANOPOL® HS COOL ROOFING, son el único material de impermeabilización económica y técnicamente viable, que incorpora el concepto de economía circular a través del programa europeo ROOFCOLLET® de reciclaje de láminas de PVC de la asociación europea ESWA a la cual pertenece DANOSA. Gracias a este programa se reciclan en toda Europa láminas impermeabilizantes de pvc de cubiertas para su posterior reciclaje y utilización como materia prima de nuevos productos.
En función de las necesidades de cada proyecto, DANOSA puede ofrecer hasta 3 sistemas de cubierta plana para integración de estructuras de paneles fotovoltaicos. • Sistema SUN1: Orientado a cubiertas planas dónde no existe limitación de carga admisible para la instalación fotovoltaica y el sistema puede colocarse de forma autoportante. Válido para obra nueva y rehabilitación. • Sistema SUN2: Focalizado en aquellos proyectos dónde existen una fuerte limitación de carga admisible para la instalación fotovoltaica y se debe fijar mecánicamente al cerramiento de cubierta.
Apto para obra nueva y rehabilitación. • Sistema SUN3: Especialmente diseñado para proyectos fotovoltaicos dónde se busca la máxima producción de energía eléctrica, tanto en obra nueva como rehabilitación.
SUN1
SUN2
SUN3
www.danosa.com www.danosa.com
Sistema para cubierta inclinada
Tectum® Pro
Sistema solar Fotovoltaico
PLANUM
Tectum® Pro es el sistema de construcción de cubierta inclinada más vanguardista a nivel mundial con una garantía a la estanqueidad de 15 años y reconocido por el Instituto de Ciencias de la Construcción Eduardo Torroja mediante la certificación DIT plus. El innovador diseño de su aislante Clima Pro, junto a las tejas y el resto de componentes, configuran un sistema exclusivo por su estanqueidad y eficiencia energética. El sistema aporta al tejado las mejores prestaciones técnicas que se pueden encontrar actualmente en el mercado, porque combina los productos más punteros a nivel internacional, fabricados en su mayoría por BMI Group. Es un sistema de cubierta microventilada, que en España se está introduciendo muy rápidamente por sus claras ventajas, pero que en Europa se utiliza desde hace décadas.
En las cubiertas microventiladas, las tejas no se fijan al soporte con mortero o pastas, sino que se fijan en seco, con la ayuda de tornillos, ganchos o clips. De esta forma, el aire puede circular por debajo de las tejas, formando una corriente que va desde el alero a la cumbrera, y que aporta a la cubierta innumerables ventajas en cuanto regulación de temperatura y humedad dentro del edificio.
La fijación en seco no implica en absoluto riesgo de filtraciones; la cubierta inclinada sigue siendo estanca y además aumenta su durabilidad. Tectum® Pro sirve para tejas de cerámica como de hormigón, con lo que se mantienen todas las posibilidades de diseño del tejado.
La estrella del sistema – El panel Clima Pro
Es el componente fundamental del sistema, que le aporta sus principales ventajas. Clima Pro es un aislante térmico de hasta 140 mm de espesor, que se presenta en paneles de distintas anchuras, en función del modelo de teja que se va a instalar sobre él.
Su avanzada composición le permite alcanzar una conductividad de tan solo 0,032 W/mK, muy inferior a la de productos similares. Un sistema preindustrializado para obra nueva o rehabilitación, cuyo proceso de instalación es hasta un 50 % más rápido frente a sistemas tradicionales.
Un panel de doble densidad, con un escudo externo con una densidad de 30 kg/m3 que ofrece estabilidad mecánica y un núcleo interno de 15 kg/m3 que mejora las prestaciones de conductividad del panel llegando a 0,032 W/mK. De este modo, con tan sólo 100 mm de espesor se cubre la máxima demanda de transmitancia en cubierta que exige el CTE, y además con un espesor de 140 mm se alcanzan valores de transmitancia de 0,23 W/m2K, suficientes para cubrir las exigencias de viviendas PassivHaus en España.
BMI ofrece clases gratuitas para su instalación dentro del programa Roof Pro y asesoramiento técnico en todo el proceso, desde la concepción del proyecto y seguimiento a través de su oficina BMI expert: oficina.tecnica@bmigroup. com
www.bmigroup.com/es www.bmigroup.com/es
En La Escandella son pioneros en incluir sistemas fotovoltaicos en tejas. La filosofía de innovación constante y apuesta por la sostenibilidad, así como la experiencia en variedad de mercados, nos ha permitido ser pioneros en la integración de placas solares en nuestras tejas con un gran resultado estético y técnico. Sistema solar FV Planum, la integración perfecta.
Estética integrada
La teja solar se integra a la perfección con la teja cerámica Planum. La Teja Solar integrada en cubierta con más energía en menos espacio (150 W/m2).
Incrementa el valor de su hogar
Tras instalar el Sistema Solar Fotovoltaico Planum en su hogar el valor de éste aumenta, siendo este un sistema innovador.
Eficiencia energética
La cubierta inclinada consigue un mayor aislamiento térmico y el Sistema Solar Fotovoltaico Planum hace que su hogar sea autosuficiente utilizando energía sostenible. Reduciendo así el consumo energético.
Mínimo mantenimiento
Con las nuevas tecnologías podrás comprobar en cada momento la energía que se está generando y el correcto funcionamiento del sistema.
Fácil de instalar
Encajes mecánicos que permiten una instalación simple y rápida.
Descubra este sistema y el sistema solar universal totalmente integrados a la cubierta de teja cerámica.
www.laescandella.com www.laescandella.com
Nueva teja de alta calidad
Klinker Nova
La teja Klinker Nova combina las características y diseño de las tejas Klinker Optima Plana y Plana Marsellesa de Cerámicas Mazarrón. El resultado es una teja de gran calidad, excelentes prestaciones y acabado espectacular y exclusivo.
Características

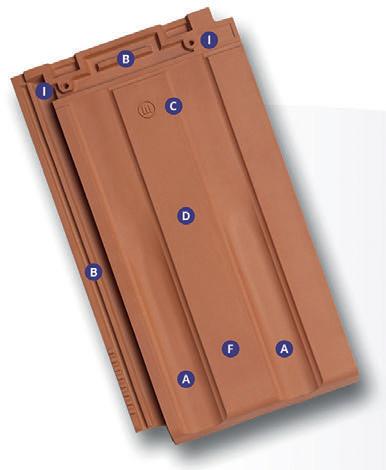

A. Eficiente evacuación de agua: dos canales de gran profundidad y perfecta definición. B. Excelente impermeabilización del tejado: encaje doble compuesto de guías laterales y superiores profundas, el cual permite un preciso anclaje de la junta y evita la entrada de agua por debajo de la teja. C. Diseńo exclusivo: formas elegantes en la parte inferior, detalle gráfico diferenciador en la parte superior. D. Aspecto uniforme y textura fina: fabricada con arcillas seleccionadas y un exhaustivo control en la molienda. E. Alta resistencia: materia prima de excelente calidad. Última tecnología en prensado y cocido. Nervios de refuerzo en la parte inferior. F. Baja absorción de agua: combinación de arcillas seleccionadas y cocción en hornos de última generación. Excelente resistencia ante la helada y la humedad. G. Sin alabeos: cocción con soportes refractarios en
