En este proyecto se informará sobre el análisis de la fábrica Luchetti, y el entorno que lo rodea que son los pantanos de Villa, Chorrillos.
Se tomara en cuenta la ficha bioclimática del lugar donde se encuentra, la interacción que tiene el edificio con la zona, varias características se relacionan con la contaminación y un análisis solar. En este trabajo se realizara un análisis bioclimático del edificio Lucchetti en función y no función tomando en cuenta las caracteristicas de un edificio enfermo.
El edificio que se analizara se encuentra ubicado en la Av. Defensores del Morro con Av. vista Alegre en el distrito de Chorrillos, Lima. El edificio fue creado para ser una fabrica de fideos pero actualmente es una sede de la empresa Química Suiza.
La fabrica abarca aproximadamente 59 000 m2, se analizara el edificio de administración que se encuentra al frente de la pista Av. Los defensores del morro y alameda. Este edificio se encuentra en el distrito de Chorrillos, ubicada al frente de los pantanos de Villa y abarcando espacio del pantano. Este ambiente natural esta formado por conjunto de lagunas de poca profundidad. Esta área natural esta conformada por plantas acuáticas, 100 especies de aves , peces, reptiles etc. En 1977 fue declarada como Parque Zonal Metropolitano. La ubicación de este edificio al frente de los pantanos de villa afecta principalmente a las aves debido al material de cobertura.
PANTANOSDEVILLA EDIFICOLUCCETI
URBANIZACON
El edificio Lucchetti pertenece a la empresa Lucchetti, una planta de fideos chilena ubicada en la zona de los pantanos de villa. Este lugar fue clausurado por el alcalde de Chorrillos, Augusto Miyashiro, en 1997 porque la planta contaminaba una zona ecológica "Pantanos de villa". Lucchetti Perú SA proviene de la empresa peruana INDALSA PERU SA. Inició sus actividades el 14 de junio de 1995 para la elaboración de fideos, macarrones, etc. Esta fábrica fue construida en 1996 en un terreno de 59 943m2, al frente de los Pantanos de Villa, una zona con un gran diversidad de especies de aves, peces, reptiles, entre otros. En 1997, la alcaldía limeña anuló las actividades de la fábrica debido a razones ambientales y temas de corrupción. Desde el año 2019 este edificio forma parte del uso de la empresa química suiza para uso de administración y empaquetaría de medicamentos.
Planta Primer piso Esc.: 1/50
Planta quinto piso Esc.: 1/50

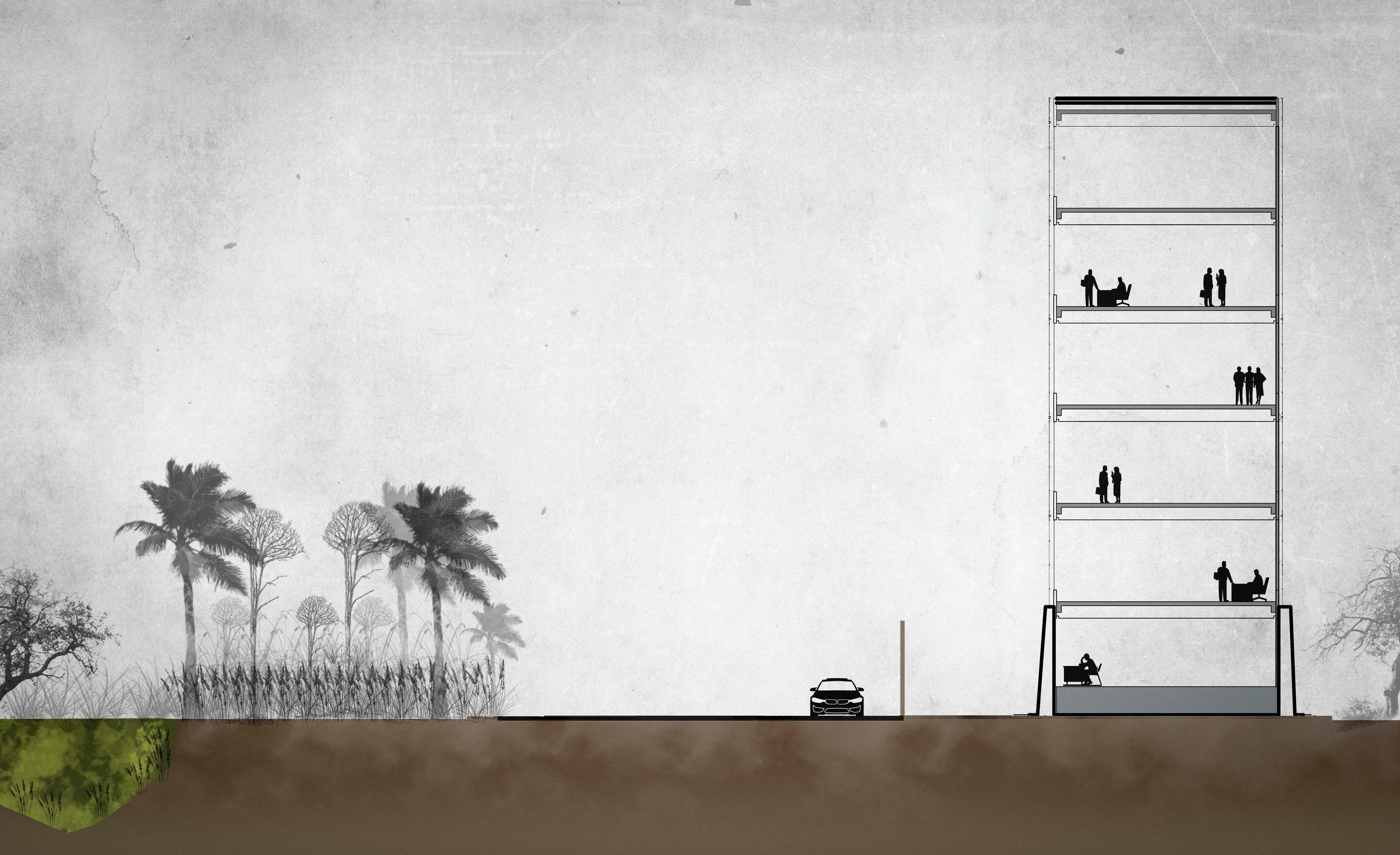

Elevación 1
Vidrio reflejante
Concreto Arcilla
Mesesquesupera os27°C
Mesesquenosupera os27°cysupera os25°C Mesesquenosuperan os135°C
Los meses mas cr ticos de mayor temperatura son los meses de enero, febrero debido a que la estación de verano y los meses de menor temperatura son agosto y septiembre porque se encuentran en temperaturas bajas deb do a la estación de nvierno
Meses que supera los 6
Meses que no superan los 2
Los meses que presentan mayor energía solar son de Enero a Abril (durante los meses de verano e nic os de otoño) y los meses con menor energía solar son de Julio a Sept embre (durante los meses de invierno e inicios de pr mavera)
Las brisas marinas provienen del suroeste y sureste todo el día y la noche pero no suele ser seguido estos casos En invierno, suele haber más frío en la noche que en el día ya que el viento va hacia el mar, y por eso la temperatura se siente más baja
Meses que supera los 90%
Meses que no superan los 52%
La máx ma absoluta llega a sobrepasar e 90%, esto sucede en todos los meses a excepción de mes de noviembre Los meses con menor porcentaje de humedad, l egando a tener un 52% son de Enero, Marzo, Noviembre y Diciembre
Meses que supera los 2 mm
Meses que no superan los 0 mm
Precipitac ones de Lima son muy escasas no l egan a superar los 20 mm El mes que supera es Agosto con 2 4 mm deb do a que es un mes muy frio por la estación de invierno Los días y noche ocurren muchas luvias en el mes de Agosto
El so sale a part r de las 6:00 a m o un poco más temprano entre el mes de enero y marzo En nv erno, el día dura hasta las 6 00pm mientras que en verano lega a durar un poco más deb do a la posic ón de sol
Día: 21 de diciembre Hora: 15:00
LEYENDA
Reflejo de la luz
Rayos solares
Dirección
45° 45°
Al estar cubierto de vidrios casi en su totalidad, los rayos del sol impactan la fachada generando por si solo un efecto invernadero dentro del edificio, esto incrementaría si se suma a la cantidad de personas, mobiliario y aparatos . Actualmente la fábrica no se encuentra en funcionamiento.
Día: 21 de diciembre Hora: 15:00
Rayos solares Dirección
En esta elevación, se puede ver que el edificio está cubierto de vidrio y en sí ya transmite un reflejo muy fuerte que perjudica a las aves migratorias que vienen por los pantanos.
Edificio Lucchetti
Sombras generadas en líneas de diferentes superficies. La sombra varía dependiendo de la fecha, hora y línea.
El día más crítico es el 21 de dicembre a las 11:00 a.m. En lo cual la fachada llega a ser más afectado por la radiación solar, y refleja más la luz que termina afectando a las aves migratorias.
21 de diciembre (8 am, 11 am, 3 pm).
21 de enero (8 am, 11 am, 3 pm).
21 de febrero (8 am, 11 am, 3 pm).
Sombras en la fachada este
21 de diciembre (8 am, 11 am, 3 pm).
El ángulo del sol llega a ser diferente dependiendo de la fecha y hora La fecha más crítica es el 21 de dicembre a las 11:00 y la más baja es el 21 de febrero a las 08:00 a m
21 de enero (8 am, 11 am, 3 pm).
3pm,
21 de febrero (8 am, 11 am, 3 pm).
8am, 11am, 83pm, am, 11am, 83pm, am, 11am,
Sombras en la fachada norte
21 de diciembre (8 am, 11 am, 3 pm).
El ángulo del sol llega a ser diferente dependiendo de la fecha y hora La fecha más crítica es el 21 de diciembre a las 11:00 y con 21 de enero a las 11:00 estas sombra suelen opacar al edificio del costado
21 de enero (8 am, 11 am, 3 pm).
3pm,
21 de febrero (8 am, 11 am, 3 pm).
8am, 11am, 83pm, am, 11am, 83pm, am, 11am, 13
La mayor parte del ruido proviene de los transportistas, y llega a aturdir tanto a las personas que se encuentran en el interior del edificio, como a la fauna que habita en los Pantanos. Al visitar este edificio se analizo el sonido con un sonómetro el cual dio un 111 dB.
El revestimiento de vidrio evita que el ingreso del aire, por lo que en los días de verano se genera un efecto invernadero y tiendan a usa el aire acondicionado.
N
LEYENDARayos solares Calor Reflejo de los paneles de vidrio
viento
Sombra
PantanosLa mayor parte del ruido proviene de los transportistas, y llega a aturdir tanto a las personas que se encuentran en el interior del edificio, como a la fauna que habita en los Pantanos. Al visitar este edificio se analizo el sonido con un sonómetro el cual dio un 111 dB.
El edificio es de concreto y cubierto de vidrios reflectivos, en lo cual las aves que pasan por ahí confunden el reflejo con un paisaje y van directamente hasta impactar contra el vidrio. Las aves migratorias vienen desde el hemisferio norte para continuar si trayectoria hacia el sur o pasar por los pantanos, este mismo es muy preciado por las aves migratorias, ya que entre los meses de noviembre y diciembre, se llega a apreciar entre 15000 y 2000 aves cruzando los Pantanos de Villa.
Al estar cubierto por vidrios es muy difícil el ingreso del a actualmente solo se utiliza el edificio como área administrativ para mantener el equipo de oficina en optimas condiciones utiliza el aire acondicionado, por lo que se genera un ciclo de a viciado dentro de las oficinas.
viento
aire viciado
Las lamas de madera permiten que el aire circule, evitando el efecto invernadero dentro del edificio
Estas se encuentran de forma vertical , inclinadas aproximadamente a 45% evitando que el sol entre directamente, especialmente en la mañana y tarde.
Al eliminar el recubrimiento de vidrios reflectantes de la fabrica , las aves migratorias ya no se confundirán e impactaran contra el edificio.
Viento
Viento
1 .El emplazamiento del mismo edificio disminuye el área de los pantanos.
2 .El edificio Lucchetti está revestido por vidrios reflectantes, los cuales desorientan a la aves.
3 .La circulación del aire no es buena, el revestimiento de vidrios dificulta la circulación del aire, se genera un efecto invernadero dentro de las oficinas.
4 .El mayor causante de contaminación acústica en esta zona, son los transportes que pasan por la avenida junto al edificio Lucchetti y no el mismo edificio.
SGS DEL PERÚ S.A. División Medio Ambiente (1997) Estudio de impacto ambiental definitivo. https://repositorio.ana.gob.pe/bitstream/handle/20.500.12543/2718/ANA0001429 2.pdf?sequence=2&isAllowed=y
Rojas. E. (2007) Riesgos ambientales y sociales del entorno: Caso Luchetti https://es.slideshare.net/elizabethabdyjavierv/lectura 3 caso luchetti
Brack. A. (2012) Ecología del Perú https://www.peruecologico.com.pe/libro.htm
Wieser. M. Cuadernos 14 file:///C:/Users/danaw/Downloads/CUADERNOS 14 digi%20(1).pdf
Pantanos de villa . Recuperado de: https://www.museosdelima.com/pantanos de villa/ Luchetti.Dirección.Recuperado de: https://www.google.com/maps/place/Qu%C3%ADmica+Suiza+Villa+Baja,+Chorrilos/@ 12.2067553, 76.9861712,16z/ data=!4m5!3m4!1s0x9105b95263757
