RU ИЗДЕЛИЯ & ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
— WORLDWIDE LOCATIONS
Территориальное присутствие Emmegi организовано по радиальной системе. Тот же принцип размещения используется авиакомпаниями для оптимизации охвата маршрутов. Региональный производственный центр сосредотачивает в себе все виды деятельности на определенной территории, охват которой определяется в зависимости от типа рынка. Различные подразделения, действующие на определенной территории, подчиняются соответствующему региональному производственному центру, который организует и координирует торговые потоки и отвечает за результаты деятельности на подведомственной территории.
EMMEGI, ПРЕДСТАВЛЕНА В БОЛЕЕ ЧЕМ 60 СТРАНАХ МИРА
— ОГЛАВЛЕНИЕ CL ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ +Quadra 4 Quadra L0 - L1 - L2 - L3 6 Vegamill HB 8 Satellite XTE 10 Satellite XLE 12 Comet R - S - X 14 Phantomatic X4 - X6 18 Phantomatic M3 - M4 L 19 Phantomatic T3 20 Diamant E 22 Nanomatic 384S 23 CT ПИЛЬНЫЕ ЦЕНТРЫ V-Cut 24 Vegapack 25 Vegamatic - Vegamatic Pusher 26 Vegamatic Pusher T - TC 27 DT ДВУХГОЛОВЫЕ ПИЛЫ Compound Cut 28 Precision RS - RS HS 30 Precision T2 - T2E - T2E HS 31 Precision TS2 32 Precision C2 33 Classic E - Radial 550 34 Norma E - Twin Ferro E 35 MT ОДНОГОЛОВЫЕ ПИЛЫ Automatica ER - SCA E 36 FIX - SCA - SCA MINI P 37 VEGA - MSP 38 M-S - Rifila 39 Microbo - Fermostop 40 Fermo VIS - Подающий / Выходной рольганг 41 MG АВТОНОМНАЯ АСПИРАЦИЯ MG 42 F ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ Lilliput 44 Copia 384 S - 384 46 Copia 324 - 314 S 47 Rotolima - Itaca/Itaca Plus 48 Itaca Solution 49 ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Программное обеспечение 50 Voilàp Connect 54
+QUADRA
4

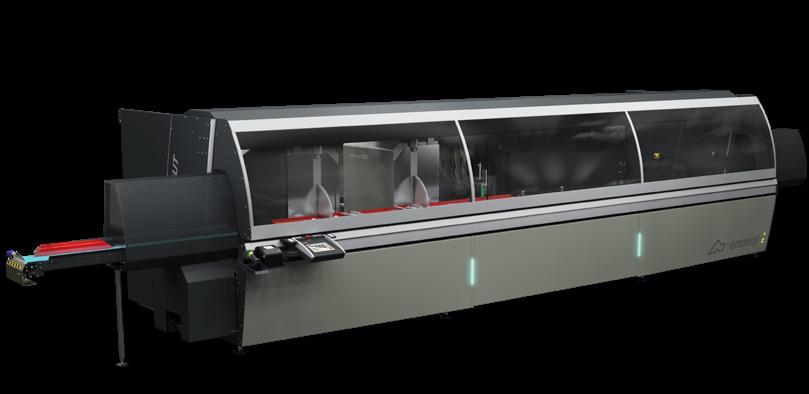

Проходоной обрабатывающий центр с ЧПУ до 20 осей и с непрерывной подачей профилей предназначен для осуществления резки, фрезерования и сверления, в том числе на торцах профилей из алюминия и легких сплавов. +Quadra – производственная линия на базе модульных решений и индивидуального подхода, отвечает максимальным требованиям Производителей окон, дверей, а так же архитектурных и промышленных конструкций. Станок имет автоматический магазин подачи, из которого профиль забирается и подается в рабочую зону. Линия комплектуется в трех базовых исполнениях - пакетах, позволяющих оптимально сконфигурировать ее в отношении универсальности, автоматизации и производительности. Оснастка обрабатывающего центра дополняется автоматическим модулем нанесения этикеток ALM с 2-осевым позиционирующим устройством для идентификации обработанных деталей и системой контроля целостности инструментов. Предусматривает интеграцию в систему Индустрии 4.0.
CL 5 +QUADRA с базовым уровнем универсальности и производительности +QUADRA с расширенными возможностями для высокой производительности QUADRA с высоким уровнем автоматизации и производительности дополнительным зажимом для ПРОФИЛЯ МАЛЫХ РАЗМЕРОВ РАЗГРУЗОЧНАЯ КОНВЕЙЕРНАЯ ЛЕНТА СТАНДАРТНЫЙ ЗАГРУЗОЧНЫЙ СТАН для ОТВОДА ОТХОДОВ заготовка динамический шаблон транспортер отходов и стружки автоматический Загрузочный стан с
(БАЗОВЫЙ) ПАКЕТ ADVANCED (РАСШИРЕННЫЙ) ПАКЕТ SUPERIOR
МОДУЛЬ ЭТИКЕТИРОВАНИЯ Транспортеры металлический короткие заготовки в мешок УСТРОЙСТВО НАКЛОНА ВЫСОКИЙ УРОВЕНЬ УНИВЕСАЛЬНОСТИ 7500 мм
ПАКЕТ ESSENTIAL
(ВЫСШИЙ)
QUADRA L0 - L1 - L2 - L3
6
Проходной обрабатывающий центр с ЧПУ до 20 осей, предназначен для осуществления резки, фрезерования и сверления, в том числе на торцах профилей из алюминия и легких сплавов. QUADRA состоит из автоматического магазина и системы толкателя для экструдированных профилей длиной до 7,5 м. 4-осевой фрезерный модуль с ЧПУ оснащен 4 (опционально 6) электрошпинделями, которые позволяют обрабатывать любую сторону профиля. Модуль резки состоит из управляемых ЧПУ основного пильного диска диаметром 600 мм с пилением под углом сверху вниз (L1, L2, L3) и пильного. диска диаметром 350 мм с горизонтальной подачей и вращением (L0, L2, L3). Модуль торцовки фрезерными насадными гарнитурами перемещается двумя осями ЧПУ (L2). Альтернативно для фрезеровки и сверления/нарезания резьбы в торец концевым инструментом может быть использован сверлильный модуль, управляемый 4 ЧПУ осями (L3). QUADRA оснащена автоматическим выталкивателем для перемещения готовой детали максимальной длиной 4 м (опционально 7,5 м) из зоны обработки на разгрузочный магазин. Предусматривает интеграцию в систему Индустрии 4.0.
QUADRA L0 QUADRA L1
QUADRA L3 QUADRA L2
CL 7
ОБРАБАТЫВАЮЩИЙ 13-ОСЕВОЙ ЦЕНТР С ЧПУ 4 ЭЛЕКТРОШПИНДЕЛЯ АВТОМАТИЧЕСКАЯ СИСТЕМА ПОДАЧИ ПРОФИЛЯ ФРОНТАЛЬНЫЙ ПИЛЬНЫЙ ДИСК ДИАМЕТРОМ 350 мм УЗЕЛ ТОРЦЕВАНИЯ ОБРАБАТЫВАЮЩИЙ 12-ОСЕВОЙ ЦЕНТР С ЧПУ ДО 6 ЭЛЕКТРОШПИНДЕЛЕЙ АВТОМАТИЧЕСКАЯ СИСТЕМА ПОДАЧИ ПРОФИЛЯ ВЕРТИКАЛЬНЫЙ ПИЛЬНЫЙ ДИСК ДИАМЕТРОМ 600 мм ЗВУКОНЕПРОНИЦАЕМАЯ КАБИНА ОБРАБАТЫВАЮЩИЙ 20-ОСЕВОЙ ЦЕНТР С ЧПУ ДВА ПИЛЬЛЬНЫХ ДИСКА ДИАМЕТРОМ 600 ММ И 350 мм ДО 6 ЭЛЕКТРОШПИНДЕЛЕЙ УЗЕЛ ФРЕЗЕРОВАНИЯ, СВЕРЛЕНИЯ И НАРЕЗАНИЯ РЕЗЬБЫ ОБРАБОТКА БЕЗ ШАБЛОНОВ ОБРАБАТЫВАЮЩИЙ 18-ОСЕВОЙ ЦЕНТР С ЧПУ ДВА ПИЛЬЛЬНЫХ ДИСКА ДИАМЕТРОМ 600 ММ И 350 мм ДО 6 ЭЛЕКТРОШПИНДЕЛЕЙ УЗЕЛ ТОРЦЕВАНИЯ ОБРАБОТКА ПРОФИЛЕЙ КРУПНЫХ РАЗМЕРОВ
VEGAMILL HB
8 Проходной обрабатывающий пильный центр с ЧПУ от 8 до 12 осей предназначен для резки, сверления и фрезерования профилей из алюминия и легких сплавов. VEGAMILL состоит из четырех основных узлов. Ременной автоматический магазин загрузки профилей максимальной длиной 7,5 м. Высокоскоростная и высокоточная система толкателя с захватом для фиксации и перемещения профиля в рабочую зону. 4-осевой обрабатывающий узел ЧПУ для фрезеровки, сверления и нарезания резьбы и узел резки с пильным диском 250 или 400 мм. Станок имеет три базовых исплнения. С резом под 90° и пилой 250мм, а так же два варианта с пилой 400мм для резов под наклоном до 22°30’ вправо и влево и двумя видами разгрузочного магазина. Первый на базе конвейерной ленты, которая представляет собой идеальное решение для коротких деталей, таких как кронштейны и шарнирные петли, второй в виде стола с автоматическими выталкивателем системой наклона и сдвига готовых деталей. Предусматривает интеграцию в систему Индустрии 4.0.
CL 9 МНОГОФУНКЦИОНАЛЬНОЕ решение диаметром до 600 мм с наклоном на +/- 22°30‘ КРОНШТЕЙНОВ,, ПЕТЕЛЬ и КОРОТКИХ ЗАГОТОВОК 4 МЕСТА от профиля до готовых изделий Предусмотрен для Магазин инструментов на ФРОНТАЛЬНЫЙ РЕЖУЩИЙ ДИСК
Обработки c 4 сторон 8,5 kW - 24.000 rpm
ВЫСОКОПРОИЗВОДИТЕЛЬНЫЙ ЭЛЕКТРОШПИНДЕЛЬ
SATELLITE XTE
10 5-осевой обрабатывающий центр с ЧПУ и подвижным порталом предназначен для выполнения операций фрезерования, сверления, нарезания резьбы и резки профилей большого сечения из алюминия, ПВХ, легких сплавов и стали. Электрошпиндель высокой мощности (15 кВт в режиме S1) с креплением инструментов HSK-63F позволяет выполнять обработку в тяжелых рабочих условиях на больших скоростях и с высокой точностью. Новая кабина обеспечивает локальную защиту и благодаря используемым конструкторским решениям сочетает максимальную функциональность, доступность, звукоизоляцию 10 и освещенность в соответствии с требованиями к безопасности и эргономике. Благодаря системе полного открытия кабины на две отдельные части облегчается доступ для выполнения очистки и технического обслуживания. Магазин инструментов на 24 места, размещенный в подвижном портале, оснащен системой передачи инструмента, которая значительно сокращает время его замены. ПИЛЬНЫЙ диск диаметром 500 мм расположен отдельно в специальном магазине. SATELLITE XTE может оснащаться системой автономных автоматических зажимов. Зажимы отличаются простой, надежной и удобной конструкцией для регулировки без инструментов. Абсолютные оси не требуют обнуления при повторном запуске станка. Предусматривает интеграцию в систему Индустрии 4.0.
CL 11 РЕЗ и РАЗДВИЖЕНИЕМ Независимые зажимы 5-ОСЕЙ ЧПУ с системой быстрой смены с ИНТУИТИВНЫМ ИНТЕРФЕЙСОМ Доступная функциональная, звукоизоляционная кабина с подвижным порталом Сенсорный экран на 24” с РЕГУЛИРОВКОЙ БЕЗ ИНСТРУМЕНТОВ непосредственно от профиля 24-местный магазин инструментов
SATELLITE XLE
12 5-осевой обрабатывающий центр с ЧПУ и подвижным порталом предназначен для выполнения фрезерования, сверления, нарезания резьбы и резки профилей большого сечения из алюминия, ПВХ, легких сплавов и стали. Электрошпиндель (11 кВт в режиме S1) с креплением инструментов HSK63F позволяет выполнять обработку в тяжелых рабочих условиях. Новая кабина обеспечивает локальную защиту и благодаря используемым конструкторским решениям обеспечивает максимальную функциональность, доступность и оптимальную освещенность в соответствии с требованиями по безопасности и эргономике. Благодаря системе полного открытия кабины на две отдельные секции облегчается доступ при выполнении очистки и технического обслуживания. Внутри расположен магазин инструментов на 18 мест. ПИЛЬНЫЙ диск диаметром 450 мм расположен отдельно в специальном магазине. SATELLITE XTE может оснащаться независимыми зажимами компактной и прочной конструкции без инструментов для быстрой конфигурации. Новые упоры позволяют полностью охватить рабочую зону и освобождают ее в случае обработки на торцах профиля. Абсолютные оси не требуют обнуления при повторном запуске станка. Предусматривает интеграцию в систему Индустрии 4.0.
CL 13 рез и раздвижением от профиля Независимые зажимы 5-ОСЕЙ ЧПУ С режущим диском диаметром 450 мм ИНТУИТИВНЫ ИНТЕРФЕЙС РАБОЧИЙДИПАЗОН 600X350 Сенсорный экран на 24” с с подвижным порталом 18-местный магазин инструментов РЕГУЛИРОВКА БЕЗ ИНСТРУМЕНТОВ
COMET R - S - X
14
COMET R: 5-осевой обрабатывающий центр с ЧПУ, предназначен для обработки профилей и заготовок из алюминия, ПВХ или стали длиной до 4 м (R4) или 7 м (R6). Электрошпиндель может работать в интервале от –15° до 90° относительно горизонтальной и от -360° до +360° относительно вертикальной оси. Оснащён магазином инструментов на 12 мест с пильным диском 250 мм. Версия HP увеличивает производительность благодаря возможности работы в динамическом маятниковом режиме. 2 оси ЧПУ Н и Р автоматически расставляют зажими и являются дополнительными упорами. Версия I является еще более быстрой благодаря системе автономных автоматических зажимов. Подвижный рабочий стол облегчает операцию по разгрузке/загрузке заготовок и увеличивает рабочую область по Y. Предусматривает интеграцию в систему Индустрии 4.0. COMET S: 4-осевой обрабатывающий центр с ЧПУ, предназначен для обработки профилей и заготовок из алюминия, ПВХ или стали длиной до 4 м (S4) или 7 м (S6). Электрошпиндель может работать в интервале от –120° до +120° по горизонтальной оси при обработке верхней и боковых сторон заготовки. Оснащается магазином инструментов на 12 мест с пильным диском 250 мм. Версия HP увеличивает производительность благодаря возможности работы в динамическом маятниковом режиме. 2 оси ЧПУ Н и Р автоматически расставляют зажими и являются дополнительными упорами. Версия I является еще более быстрой благодаря системе автономных автоматических зажимов. Подвижный рабочий стол облегчает операцию по разгрузке/загрузке заготовок и увеличивает рабочую область по Y. Предусматривает интеграцию в систему Индустрии 4.0.
CL 15 COMET X COMET S COMET R COMET R4 COMET R6 COMET S6 COMET S4 COMET X6 COMET X4 COMET R4I COMET R6HP COMET S6HP COMET S4I COMET X6HP COMET X: 4-осевой обрабатывающий центр с ЧПУ, для обработки профилей или компонентов из алюминия, ПВХ или стали толщиной до 2 мм. и длиной до 4 м (X4) и 7,6 м (X6) Оснащается магазином инструментов на 10 мест с возможностью нести угловые головы и дисковые насадные фрезы на адаптере. Электрошпиндель может работать в диапазоне от 0° до 180° относительно оси Х для обработок по трем сторонам профиля концевым инструментом. Версия HP увеличивает производительность благодаря возможности работы в динамическом маятниковом режиме. 2 оси ЧПУ Н и Р автоматически расставляют зажими и являются дополнительными упорами. Подвижный рабочий стол облегчает операцию по разгрузке/загрузке заготовок и увеличивает рабочую область по Y. Предусматривает интеграцию в систему Индустрии 4.0.
16
4-ОСЕВОЙ ЧПУ СТАНОК С КАБИНОЙ ЭЛЕКТРОШПИНДЕЛЬ МОЩНОСТЬЮ ДО 10 КВТ С ЖЕСТКИМ НАРЕЗАНИЕМ РЕЗЬБЫ МОТОРИЗОВАННЫЕ НЕЗАВИСИМЫЕ ЗАЖИМЫ
COMET R
S4
R4 R4
5-ОСЕВОЙ ЧПУ СТАНОК С КАБИНОЙ ЭЛЕКТРОШПИНДЕЛЬ МОЩНОСТЬЮ ДО 11 КВТ С ЖЕСТКИМ НАРЕЗАНИЕМ РЕЗЬБЫ СЕНСОРНЫЙ ЭКРАН НА 24” С ИНТУИТИВНЫМ ИНТЕРФЕЙСОМ ОПЕРАТОРА 5-ОСЕВОЙ ЧПУ СТАНОК С КАБИНОЙ ЭЛЕКТРОШПИНДЕЛЬ МОЩНОСТЬЮ ДО 11 КВТ С ЖЕСТКИМ НАРЕЗАНИЕМ РЕЗЬБЫ МОТОРИЗОВАННЫЕ НЕЗАВИСИМЫЕ ЗАЖИМЫ 5-ОСЕВОЙ ЧПУ СТАНОК С КАБИНОЙ ЭЛЕКТРОШПИНДЕЛЬ МОЩНОСТЬЮ ДО 11 КВТ С ЖЕСТКИМ НАРЕЗАНИЕМ РЕЗЬБЫ ДИНАМИЧЕСКИЙ МАЯТНИКОВЫЙ РЕЖИМ РАБОТЫ 2 ДОПОЛНИТЕЛЬНЫЕ ОСИ ДЛЯ ПОЗИЦИОНИРОВАНИЯ ЗАЖИМОВ 4-ОСЕВОЙ ЧПУ СТАНОК С КАБИНОЙ ЭЛЕКТРОШПИНДЕЛЬ МОЩНОСТЬЮ ДО 10 КВТ С ЖЕСТКИМ НАРЕЗАНИЕМ РЕЗЬБЫ СЕНСОРНЫЙ ЭКРАН НА 24” С ИНТУИТИВНЫМ ИНТЕРФЕЙСОМ ОПЕРАТОРА 5-ОСЕВОЙ ЧПУ СТАНОК С КАБИНОЙ ЭЛЕКТРОШПИНДЕЛЬ МОЩНОСТЬЮ ДО 11 КВТ С ЖЕСТКИМ НАРЕЗАНИЕМ РЕЗЬБЫ РЕЗ С РАЗДЕЛЕНИЕМ МОТОРИЗОВАННЫЕ НЕЗАВИСИМЫЕ ЗАЖИМЫ
R6 HP R6 I
COMET S
S4
I
I
S6 HP
S6 I
CL 17
X6
X6 HP
4-ОСЕВОЙ ЧПУ СТАНОК С КАБИНОЙ ЭЛЕКТРОШПИНДЕЛЬ МОЩНОСТЬЮ ДО 10 КВТ С ЖЕСТКИМ НАРЕЗАНИЕМ РЕЗЬБЫ ДИНАМИЧЕСКИЙ МАЯТНИКОВЫЙ РЕЖИМ РАБОТЫ 2 ДОПОЛНИТЕЛЬНЫЕ ОСИ ДЛЯ ПОЗИЦИОНИРОВАНИЯ ЗАЖИМОВ 4-ОСЕВОЙ ЧПУ СТАНОК С КАБИНОЙ ЭЛЕКТРОШПИНДЕЛЬ МОЩНОСТЬЮ 7 КВТ С ЖЕСТКИМ НАРЕЗАНИЕМ РЕЗЬБЫ ДОСТУПНА ОБРАБОТКА ПРОФИЛЕЙ ДЛИНОЙ ДО 4 М. СЕНСОРНЫЙ ЭКРАН НА 24” С ИНТУИТИВНЫМ ИНТЕРФЕЙСОМ ОПЕРАТОРА X4 4-ОСЕВОЙ ЧПУ СТАНОК С КАБИНОЙ ЭЛЕКТРОШПИНДЕЛЬ МОЩНОСТЬЮ ДО 10 КВТ С ЖЕСТКИМ НАРЕЗАНИЕМ РЕЗЬБЫ РЕЗ С РАЗДЕЛЕНИЕМ МОТОРИЗОВАННЫЕ НЕЗАВИСИМЫЕ ЗАЖИМЫ 4-ОСЕВОЙ ЧПУ СТАНОК С КАБИНОЙ ЭЛЕКТРОШПИНДЕЛЬ МОЩНОСТЬЮ 7 КВТ С ЖЕСТКИМ НАРЕЗАНИЕМ РЕЗЬБЫ ДОСТУПНА ОБРАБОТКА ПРОФИЛЕЙ ДЛИНОЙ ДО 7,6 М ОБРАБОТКА НЕСКОЛЬКИХ ЗАГОТОВОК 4-ОСЕВОЙ ЧПУ СТАНОК С КАБИНОЙ ЭЛЕКТРОШПИНДЕЛЬ МОЩНОСТЬЮ 7 КВТ С ЖЕСТКИМ НАРЕЗАНИЕМ РЕЗЬБЫ ДОСТУПНА ОБРАБОТКА ПРОФИЛЕЙ ДЛИНОЙ ДО 7,6 М ДИНАМИЧЕСКИЙ МАЯТНИКОВЫЙ РЕЖИМ РАБОТЫ
COMET X
18 4-осевой обрабатывающий центр с ЧПУ для обработки профилей из алюминия, ПВХ и стали толщиной до 2 мм. Магазин инструментов на 8 мест с с возможностью нести угловую голову и дисковые насадные фрезы диаметром до 180мм. на адаптере. Доступна обработка профилей длиной до 4 м. Электрошпиндель может работать в диапазоне от 0° до 180° относительно оси Х для обработок по трем сторонам профиля концевым инструментом. Подвижный рабочий стол облегчает операцию по разгрузке/ загрузке заготовок и увеличивает рабочую область по Y. Предусматривает интеграцию в систему Индустрии 4. 4-осевой обрабатывающий центр с ЧПУ для обработки профилей из алюминия, ПВХ и стали толщиной до 2 мм. длиной до 7,7 м. Версия HP увеличивает производительность благодаря возможности работы в динамическом маятниковом режиме. 2 оси ЧПУ Н и Р автоматически расставляют зажими и являются дополнительными упорами. Магазин инструментов на 8 мест с с возможностью нести угловую голову и дисковые насадные фрезы диаметром до 180мм на адаптере.
4-ОСЕВОЙ ЧПУ СТАНОК С КАБИНОЙ ЭЛЕКТРОШПИНДЕЛЬ МОЩНОСТЬЮ 7 КВТ С ЖЕСТКИМ НАРЕЗАНИЕМ РЕЗЬБЫ ОБРАБОТКА КРУПНОГАБАРИТНЫХ ИЗДЕЛИЙ ОБРАБОТКА С 5 СТОРОН ПРОФИЛЯ 4-ОСЕВОЙ ЧПУ СТАНОК С КАБИНОЙ ЭЛЕКТРОШПИНДЕЛЬ МОЩНОСТЬЮ 7 КВТ С ЖЕСТКИМ НАРЕЗАНИЕМ РЕЗЬБЫ МАЯТНИКОВЫЙ РЕЖИМ (HP) ОБРАБОТКА С 5 СТОРОН ПРОФИЛЯ
PHANTOMATIC X4 PHANTOMATIC X6
PHANTOMATIC M3 PHANTOMATIC M4L
CL 19 3-ОСЕВОЙ ЧПУ СТАНОК С КАБИНОЙ ЭЛЕКТРОШПИНДЕЛЬ МОЩНОСТЬЮ 4 КВТ ОБРАБОТКА КРУПНОГАБАРИТНЫХ ИЗДЕЛИЙ ЗАЖИМЫ С АВТОМАТИЧЕСКИМ ПОЗИЦИОНИРОВАНИЕМ 4-ОСЕВОЙ ЧПУ СТАНОК С КАБИНОЙ ЭЛЕКТРОШПИНДЕЛЬ МОЩНОСТЬЮ 4 КВТ АВТОМАТИЧЕСКИЙ МАГАЗИН ИНСТРУМЕНТОВ ДО 8 МЕСТ ЭРГОНОМИЧЕСКАЯ ЗАГРУЗКА ПРОФИЛЕЙ 3-осевой обрабатывающий центр с ЧПУ для обработки заготовок из алюминия, ПВХ и стали толщиной до 2 мм. Надежный шпиндель может работать в трех фиксированных положениях -90°/0°/+90° по 3 сторонам заготовки. Ручной магазин инструментов на 9 мест. Опционально 2 автоматических магазина на 4 места, на боковых сторонах станка. Подвижный рабочий стол облегчает операции по загрузке/разгрузке заготовок и значительно увеличивает обрабатываемый участок по оси Y. Предусматривает интеграцию в систему Индустрии 4.0. 3-осевой обрабатывающий центр с ЧПУ для обработки заготовок из алюминия, ПВХ или стали длиной до 2 мм. Надежный шпиндель может бесступенчато работать в диапазоне -90/+90° по 3 сторонам заготовки. Ручной магазин инструментов на 9 мест. Автоматический магазин на 4 места слева в базе, с права опционально. Подвижный рабочий стол облегчает операции по загрузке/разгрузке и увеличивает обрабатываемый участок по оси Y. Предусматривает интеграцию в систему Индустрии 4.0.
PHANTOMATIC T3
20
4-осевой обрабатывающий центр с ЧПУ для обработки профилей или заготовок из алюминия, ПВХ, легких сплавов или стали толщиной до 3 мм. Зажимы позиционируются автоматически и имеют два контура пневматики для возможности перехвата зажимов. Магазин инструмента на 4 (опционально на 8) мест может нести до 2 угловых головок и дисковые насадные фрезы диаметром до 180мм. на адаптере Поворотный рабочий стол (4-я ось ЧПУ) позволяет работать по 3 сторонам при любом наклоне от - 90° до + 90°. Обработка торцов головами или дисковыми фрезами в положении стола 0°. Предусматривает интеграцию в систему Индустрии 4.0.
A
CL 21
4-ОСЕВОЙ ЧПУ СТАНОКС КАБИНОЙ ЭЛЕКТРОШПИНДЕЛЬ МОЩНОСТЬЮ ДО 7,5 КВТ ЗАЖИМЫ С АВТОМАТИЧЕСКИМ ПОЗИЦИОНИРОВАНИЕМ НАКЛОНЯЮЩАЯСЯ РАБОЧАЯ ПОВЕРХНОСТЬ МАГАЗИН ИНСТРУМЕНТОВ С УГЛОВЫМИ ГОЛОВАМИ ИДЕАЛЬНОЕ РЕШЕНИЕ ДЛЯ ОБРАБОТКИ СТАЛИ ЧПУ-КОНТРОЛЬ 3 ИЛИ 4 ОСЕЙ С КАБИНОЙ ЭЛЕКТРОШПИНДЕЛЬ МОЩНОСТЬЮ ДО 7,5 КВТ ЗАЖИМЫ С АВТОМАТИЧЕСКИМ ПОЗИЦИОНИРОВАНИЕМ НАКЛОНЯЮЩАЯСЯ РАБОЧАЯ ПОВЕРХНОСТЬ (ДОПОЛНИТЕЛЬНО) МАГАЗИН ИНСТРУМЕНТОВ С УГЛОВЫМИ ГОЛОВАМИ ИДЕАЛЬНОЕ РЕШЕНИЕ ДЛЯ ОБРАБОТКИ СТАЛИ 3-ОСЕВОЙ ЧПУ СТАНОК С КАБИНОЙ ЭЛЕКТРОШПИНДЕЛЬ МОЩНОСТЬЮ ДО 7,5 КВТ ЗАЖИМЫ С АВТОМАТИЧЕСКИМ ПОЗИЦИОНИРОВАНИЕМ МАГАЗИН ИНСТРУМЕНТОВ С УГЛОВЫМИ ГОЛОВАМ
PHANTOMATIC T3 STAR PHANTOMATIC T3 S PHANTOMATIC T3
DIAMANT E
22 Обрабатывающий 4-осевой центр с ЧПУ и подвижным порталом. Разработан для сверления, фрезерования и резки прутков или деталей из алюминия, ПВХ и стали. Электрошпиндель мощностью до 10 кВт с креплением инструментов HSK-63F и поворотом от -120° до +120° по горизонтальной оси. Доступны до 27 инструментов (12 в стандартной версии). Станок может использоваться в маятниковом режиме. Портал оснащен защитным для оператора ограждением, которое снижает звуковое влияние на окружающую среду. Предусматривает внедрение систем Индустрии 4.0.
4-ОСЕВОЕ ЧПУ С ПОДВИЖНЫМ ПОРТАЛОМ ПАРАЛЛЕЛЬНАЯ ОБРАБОТКА ДВУХ ПРОФИЛЕЙ БОЛЬШОЙ РАБОЧИЙ УЧАСТОК ФУНКЦИЯ РЕЗКИ И ОТДЕЛЕНИЯ
NANOMATIC 384S
CL 23 2 ОСИ ЧПУ ПОВОРОТ ЗАГОТОВКИ В 4-РЕ ПРЕДВАРИТЕЛЬНО ЗАДАННЫЕ ПОЗИЦИИ УСТРОЙСТВА ОСТАНОВА С РУЧНЫМ РЕГУЛИРОВАНИЕМ ЗАЖИМЫ С ПНЕВМАТИЧЕСКИМ УПРАВЛЕНИЕМ -осевой ЧПУ-пантограф идеально подходит для обработки профилей из алюминия, ПВХ и стали толщиной до 2 мм. Обработка проста и интуитивна благодаря программному обеспечению с инструкциями для оператора. Поворотный стол с 4-фиксированными положениями увеличивает скорость и точность обработки, а так же позволяет использовать более короткие инструменты, минимизируя этапы обработки. Быстрая смена инструментов ISO 30. Рабочая зона с экраном на пневматическом приводе. Предусматривает интеграцию в систему Индустрии 4.0.
24 Пильный 3-осевой центр с ЧПУ, предназначен для резки профилей из алюминия, ПВХ и легких сплавов. V-Cut производит загрузку экструдированного профиля, резку и разгрузку готового изделия в полностью автоматическом режиме, без контроля оператора. Мощное универсальное программное обеспечение позволяет управлять заданными последовательностями резки, оптимизируя их для сокращения до минимума количества отходов. Пильный узел позволяет производить резку под произвольными углами +/- 22°30’. Предусматривает интеграцию в систему Индустрии 4.0. V-CUT ПИЛЬНЫЙ 3-ОСЕВОЙ ЦЕНТР С ЧПУ ПОЛНОСТЬЮ АВТОМАТИЧЕСКИЙ ЦИКЛ ВОЗМОЖНОСТЬ ДВОЙНОЙ РЕЗКИ ПРОФИЛЯ ЭЛЕКТРОННОЕ ПОЗИЦИОНИРОВАНИЕ ЗАХВАТА
VEGAPACK
CT 25 ПИЛЬНЫЙ ЦЕНТР ПОД УГЛОМ 90° ПАКЕТНАЯ РЕЗКА ПРОФИЛЕЙ МОТОРИЗОВАННЫЙ РОЛЬГАНГ РЕМЕННОЙ РАЗГРУЗОЧНЫЙ МАГАЗИН НА МАКСИМУМ 5 ПАКЕТОВ МАТЕРИАЛА Пильный центр для высокопроизводительной порезки пакетов профилей из алюминия в нужную длину под углом 90°. Приводной роликовый конвейер подает пакет на ПИЛЬНЫЙ узел, который сначала делает нулевой торцевой рез, а затем выполняет индивидуальную резку. Конвейер может оснащаться загрузочным столом с шаговым накопителем. Отрезанные от пакета заготовки выталкиваются с конвейера разгрузочного стола. Предусматривает интеграцию в систему Индустрии 4.0.
VEGAMATIC PUSHER VEGAMATIC
26
Полуавтоматический 2-осевой пильный центр с ЧПУ и фронтальной подачей пильного диска. Предназначен для резки профилей из алюминия, ПВХ и легких сплавов. Выполняет автоматическую индивидуальную резку с хлыста под произвольными углами от 45° до 135° или от 22°30’ до 157°30’ в соответствии со списком и последовательностью производственного задания. Загрузка хлыста и выгрузка готовых деталей с одной стороны справа. Предусматривает интеграцию в систему Индустрии 4.0. Полуавтоматический 2-осевой пильный центр с ЧПУ и фронтальной подачей пильного диска. Предназначен для резки профилей из алюминия, ПВХ и легких сплавов. Выполняет автоматическую индивидуальную резку с хлыста под произвольными углами от 45° до 135° или от 22°30’ до 157°30’ в соответствии со списком и последовательностью производственного задания. Загрузка хлыста слева, выгрузка готовых деталей справа. Может опционально оснащаться узлами горизонтального или вертикального сверления. Предусматривает интеграцию в систему Индустрии 4.0. ПИЛЬНЫЙ 2-ОСЕВОЙ ЦЕНТР С ЧПУ ФРОНТАЛЬНЫЙ ПИЛЬНЫЙ ДИСК 550 мм АВТОМАТИЧЕСКАЯ НАСТРОЙКА УГЛА РЕЗКИ ОГРАЖДЕНИЕ ЗОНЫ РЕЗКИ ПИЛЬНЫЙ 2-ОСЕВОЙ ЦЕНТР С ЧПУ ФРОНТАЛЬНЫЙ ПИЛЬНЫЙ ДИСК 550 мм ОГРАЖДЕНИЕ ЗОНЫ РЕЗКИ
VEGAMATIC PUSHER T VEGAMATIC PUSHER TC
27
Автоматический 3-осевой пильный центр с ЧПУ с фронтальной подачей пильного диска для резки профилей из алюминия, ПВХ и легких сплавов. Выполняет распил в соответствии со списком и последовательностью производственного задания под произвольными углами в диапазоне от 45° до 135° или от 22°30’ до 157°30’. Поштучная загрузка хлыстов слева. Автоматический разгрузочный магазин справа. Предусматривает интеграцию в систему Индустрии 4.0. Автоматический 3-осевой пильный центр с ЧПУ с фронтальной подачей пильного диска для резки профилей из алюминия, ПВХ и легких сплавов. Выполняет распил в соответствии со списком и последовательностью производственного задания под произвольными углами в диапазоне от 45° до 135° или от 22°30’ до 157°30’. Автоматическиз загрузочный магазин слева. Автоматический разгрузочный магазин справа Предусматривает интеграцию в систему Индустрии 4.0. ПИЛЬНЫЙ 3-ОСЕВОЙ ЦЕНТР С ЧПУ ФРОНТАЛЬНЫЙ РЕЖУЩИЙ ДИСК ДИАМЕТРОМ 550 мм АВТОМАТИЧЕСКАЯ РАЗГРУЗКА МАГАЗИНА ВСТРАИВАЕМОЕ ОГРАЖДЕНИЕ ЗОНЫ РЕЗКИ ПИЛЬНЫЙ 3-ОСЕВОЙ ЦЕНТР С ЧПУ ФРОНТАЛЬНЫЙ ПИЛЬНЫЙ ДИСК ДИАМЕТРОМ 550 ММ АВТОМАТИЧЕСКИЙ МАГАЗИН ЗАГРУЗКИ АВТОМАТИЧЕСКИЙ МАГАЗИН РАЗГРУЗКИ ОГРАЖДЕНИЕ ЗОНЫ ПИЛЕНИЯ
COMPOUND CUT
28
Двухголовочный пильный станок с 9 управляемыми осями, которые обеспечивают автоматическое перемещение подвижной головки, электронное управление двумя осями вращения режущих блоков, подачу пильного диска и вертикальное перемещение режущих блоков для максимального увеличения рабочего участка. Позволяет достигать углов от 45° (внутренний угол) до 22°30’ (внешний угол) относительно горизонтальной оси и от 0 до 45° относительно вертикальной оси с высокой точностью позиционирования. Фронтальная подача пил 600 мм осуществляется по двум осям. Оптимизированная таблица реза в вертикальном положении профилей высотой более 500 мм. Возможность регулировки оборотов и скорости выхода пил. Высокоскоростная версия HS (High Speed) оснащена высокоскоростной осью X и всеми необходимыми защитными ограждениями, необходимыми для автоматической обработки, в том числе без присутствия оператора. Предусматривает интеграцию в систему Индустрии 4.0.
DT 29 ДВУХГОЛОВОЧНЫЙ ПИЛЬНЫЙ СТАНОК УДОБСТВА ЗАГРУЗКИ ПРОФИЛЕЙ 9 ОСЕЙ ЧПУ система зажимов с простой регулировкой РЕЖУЩИЕ ДИСКИ ВИДИА ЗВУКОНЕПРОНИЦАЕМАЯ КАБИНА С ИНТЕГРАЛЬНОЙ ЗАЩИТОЙ для блокировки профиля Эргономический дизайн для для комбинированного распила 600 mm
PRECISION RS - RSHS
30 Двухголовочный пильный станок с 5-ю управляемыми осями ЧПУ для алюминия, ПВХ и легких сплавов, с электронным управлением наклона голов в диапазоне от 22°30’ (внутрь) до 45° (наружу) с точностью 280 делений в пределах одного градуса. Два различных режима подачи пильного диска: стандартная подача, которая оптимизирует таблицу резки в вертикальном направлении, и радиальный режим, который обеспечивает большую диаграмму реза в горизонтальном направлении. Полностью закрытая зона автоматической резки и удобный фронтальный доступ к электрическому и пневматическому щиту. Предусматривает интеграцию в систему Индустрии 4.0.
ЧПУ 5 ОСЕЙ ПИЛЬНЫЕ ДИСКИ 600 ММ С ФРОНТАЛЬНОЙ ПОДАЧЕЙ СИСТЕМА ГОРИЗОНТАЛЬНЫХ ПРИЖИМОВ ОСЬ X С ПОВЫШЕННОЙ СКОРОСТЬЮ (ВЕРСИЯ HS)
PRECISION T2 - T2E - T2E HS
DT 31 ЧПУ 3-5 ОСЕЙ ПИЛЬНЫЙ ДИСК ДИАМЕТРОМ 550 мм ЗВУКОНЕПРОНИЦАЕМАЯ КАБИНА С ИНТЕГРАЛЬНОЙ ЗАЩИТОЙ ОСЬ X С ПОВЫШЕННОЙ СКОРОСТЬЮ (ВЕРСИЯ HS) Двухголовочный пильный станок с 3-5 управляемыми осями ЧПУ для алюминия, ПВХ и легких сплавов, с электронным управлением наклона голов в диапазоне от 45 (внутрь) до 15° (наружу) с точностью 280 делений в пределах одного градуса. В базовой комплектации подача пильного диска приводится в действие парой гидравлических цилиндров. Подача диска в версии E управляется парой осей, контролируемых ЧПУ. ПИЛЬНЫЙ диск диаметром 550 мм. Доступен в версиях длиной 5 м или 6 м. Предусматривает интеграцию в систему Индустрии 4.0.
PRECISION TS2
32 Двухголовочный пильный станок с 3 управляемыми осями с автоматическим перемещением подвижной головки с электронным управлением наклона голов в диапазоне от 45° (внутрь) до 15° (наружу). Подача режущих дисков приводится в действие гидравлическими цилиндрами. ПИЛЬНЫЙ диск Ø 550 мм. Доступен в версиях длиной 5 м или 6 м. Предусматривает интеграцию в систему Индустрии 4.0.
ЧПУ 3 ОСЕЙ ПИЛЬНЫЙ ДИСК ДИАМЕТРОМ 550 мм ЛОКАЛЬНОЕ АВТОМАТИЧЕСКОЕ ЗАЩИТНОЕ ОГРАЖДЕНИЕ ИНТУИТИВНЫЙ ИНТЕРФЕЙС С СЕНСОРНЫМ ЭКРАНОМ
PRECISION C2
DT 33 Двухголовочный пильный станок с 1 управляемой осью (ось X) с пневматическим наклоном голов от 90° до 22°30‘ наружу. Промежуточные углы управляются механическим упором. Подача пильных дисков посредством гидравлических цилиндров. ПИЛЬНЫЙ диск Ø 550 мм. Доступен в версиях длиной 4 м или 5 м. Предусматривает интеграцию в систему Индустрии 4.0.
ЧПУ 1 ОСИ ПИЛЬНЫЙ ДИСК ДИАМЕТРОМ 550 мм ЛОКАЛЬНОЕ АВТОМАТИЧЕСКОЕ ЗАЩИТНОЕ ОГРАЖДЕНИЕ
CLASSIC E RADIAL 550
34 Электронный двухголовочный отрезной станок с подвижной головкой, автоматически приводимой в действие вентильным двигателем с ЧПУ-управлением. Пневматический наклон режущих блоков в 3 фиксированных положениях 90°, 45° и 22°30‘ (внешний) или используя механическую систему ручной регулировки для установки промежуточных углов. Гидравлическая подача режущего диска. Доступен с полезным распилом длиной 4,5 м или 6 м. Электронный двухголовочный пильный станок с радиальным движением режущих дисков, автоматическим перемещением подвижной головки на шарикоподшипниковых ползунах с шестеренно-реечной передачей; внутренний наклон до 30°, разработана для резки профилей крупных размеров. Гидравлическая подача режущих дисков. Доступен с полезным распилом длиной 4 м или 6 м.
1-ОСЕВОЕ ЧПУ РЕЖУЩИЙ ДИСК Ø 500 ММ СОВРЕМЕННЫЙ И ИНТУИТИВНЫЙ ЧМИ ПРЕДУСМАТРИВАЕТ ВНЕДРЕНИЕ СИСТЕМ ИНДУСТРИИ 4.0 ЧПУ 1 ОСИ ПИЛЬНЫЙ ДИСК ДИАМЕТРОМ 550 мм РАДИАЛЬНАЯ РЕЗКА ДЛЯ ПРОФИЛЕЙ БОЛЬШИХ СЕЧЕНИЙ СОВРЕМЕННЫЙ И ИНТУИТИВНЫЙ ЧМИ ПРЕДУСМАТРИВАЕТ ВНЕДРЕНИЕ СИСТЕМ ИНДУСТРИИ 4.0
NORMA E TWIN FERRO E
DT 35 ПИЛЬНЫЙ ДИСК ДИАМЕТРОМ 400 мм ЭРГОНОМИЧЕСКАЯ ЗАГРУЗКА ПРЕДУСМОТРЕНО ПОДКЛЮЧЕНИЕ К ПРИНТЕРУ ЦВЕТНОЙ ЦИФРОВОЙ ДИСПЛЕЙ Двухголовочный пильный станок с ручным перемещением подвижной головки и определением положения с помощью абсолютной магнитной ленты. Вращение режущих блоков по вертикальной оси (45° влево и вправо) и наклон по горизонтальной оси (45° внутрь) с ручной регулировкой позволяют выполнять комбинированные распилы даже под промежуточными углами. Доступен с полезным распилом длиной 4 м или 5 м. Двухголовочный пильный станок для резки профилей из стали и нержавеющей стали. Фиксированные положения голов - 45° / 0° / + 45° с точностью до 240 шагов в пределах одного градуса. Настройка промежоуточных углов по шкале. Опционально моторы с инвертором и циркуляция эмульсии для распила нержавеющей стали. Доступен в версиях длиной 5,2 м.
РЕЖУЩИЙ ДИСК Ø 350 ММ ПРОЧНАЯ КОНСТРУКЦИЯ ПРИМЕНЯЕТСЯ ДЛЯ СТАЛИ И НЕРЖАВЕЮЩЕЙ СТАЛИ СОВРЕМЕННЫЙ И ИНТУИТИВНЫЙ ЧМИ ПРЕДУСМАТРИВАЕТ ВНЕДРЕНИЕ СИСТЕМ ИНДУСТРИИ 4.0
AUTOMATICA ER SCA/E
36 Одноголовочный пильный станок с подъемным пильным диском для реза под углом 90°. Возможно оснащение пильными дисками четырех различных диаметров, электронная подача диска управляется ЧПУ. Может оснащаться инвертором для управления скоростью вращения пильного диска для лучшей регулировки. Может также оснащаться персонализированными автоматическим магазином загрузки профилей и сверлильным узлом. Предусматривает интеграцию в систему Индустрии 4.0. Одноголовочный пильный станок с автоматическим подъемным пильным диском и гидравлическим наклоном пильного диска относительно горизонтальной оси. Поворот относительно вертикальной оси в диапазоне от 90° до 22°30’ (влево и вправо) и от 90° до 35° (только вправо) относительно горизонтальной оси. Оснащен цифровым устройством отображения положения по горизонтальной оси.
ИДЕАЛЬНОЕ РЕШЕНИЕ ДЛЯ ПРОМЫШЛЕННОГО ПРИМЕНЕНИЯ ПИЛЬНЫЙ ДИСК ДИАМЕТРОМ 350, 450, 550 И 650 мм ПОВТОРЯЕМОСТЬ И НАДЕЖНОСТЬ РАСПИЛА АВТОМАТИЧЕСКАЯ ЗАГРУЗКА ПРОФИЛЕЙ ПИЛЬНЫЙ ДИСК ДИАМЕТРОМ 650 ММ КОМБИНИРОВАННЫЙ РАСПИЛ ШИРОКИЙ ДИАПАЗОН СХЕМЫ РЕЗКИ ЭРГОНОМИЧНАЯ И ПРОЧНАЯ КОНСТРУКЦИЯ
FIX SCA - SCA MINI P
MT 37 ПИЛЬНЫЙ ДИСК ДИАМЕТРОМ 400 (SCA MINI), 450, 500, 550 (SCA) мм РЕГУЛИРУЕМАЯ СКОРОСТЬ ВРАЩЕНИЯ ПИЛЬНОГО ДИСКА СОВМЕСТИМ С СИСТЕМОЙ ЭЛЕКТРОННЫХ ГАБАРИТНЫХ УПОРОВ ПРОСТОЕ И ИНТУИТИВНОЕ УПРАВЛЕНИЕ Одноголовочный пильный станок с подъемным режущим диском для крупных сечений. Разработан только для резки под углом 90°. Одноголовочный пильный станок с подъемным режущим диском и разгрузкой слева выполняет резку под углом от 20° слева до 20° справа (SCA) или от 15° слева до 15° справа (SCA MINI P) и под промежуточными углами.
ПИЛЬНЫЙ ДИСК ДИАМЕТРОМ 650 ММ РЕЗ ПРОФИЛЯ БОЛЬШОГО СЕЧЕНИЯ ЭРГОНОМИЧНАЯ И ПРОЧНАЯ КОНСТРУКЦИЯ
VEGA MSP
38 Одноголовочный пильный станок с фронтальной подачей пильного диска, загрузкой слева и пневматическим наклоном пильного узла в фиксированные положения: 45° влево, 90°, 45° и 22°30’ вправо. Специальный механический упор позволяет также выполнять резку под промежуточными углами. Одноголовочный пильный станок с опускающимся пильным диском, загрузкой слева, вращением режущей головки на 45° (влево и вправо) и ручным наклоном на 45° относительно горизонтальной оси.
ПИЛЬНЫЙ ДИСК ДИАМЕТРОМ 450 ИЛИ 550 мм МЕХАНИЧЕСКИЕ УПОРЫ ДЛЯ ПРОМЕЖУТОЧНЫХ УГЛОВ СИСТЕМА ГОРИЗОНТАЛЬНОЙ БЛОКИРОВКИ ПИЛЬНЫЙ ДИСК ДИАМЕТРОМ 400 мм РУЧНАЯ РЕЗКА ЭРГОНОМИЧЕСКИЙ ДИЗАЙН
M-S
RIFILA
MT 39 Одноголовочный обрезной станок с подъемным пильным диском для экструдированных профилей и плоских алюминиевых плит. Станок отличается особо прочной конструкцией, которая обеспечивает высокую точность резки, гарантирующую параллельность граней профиля. Может также оснащаться опорой профиля для повышения универсальности.
ПИЛЬНЫЙ ДИСК ДИАМЕТРОМ 300 ММ МАНУАЛЬНЫЙ РЕЗ ВЕРТИКАЛЬНЫЕ И ГОРИЗОНТАЛЬНЫЕ ЗАЖИМЫ ПИЛЬНЫЙ ДИСК ДИАМЕТРОМ 350 мм РЕГУЛИРУЕМЫЙ УПОР МАКСИМАЛЬНАЯ ВЫСОТА РЕЗА 120 мм Одноголовочный пильный станок с мануальным почъемом пильного полотна предназначен для резки под углами 90°, 45° влево и вправо, а также под промежуточными углами.
FERMOSTOP
40 Система измерения и контроль упроа профиля с автоматическим перемещающимся блоком упора посредством двигателя постоянного тока и электронного считывания показаний с помощью энткодера. Допуск повторяемости измерений ± 0,3 мм.
УПРАВЛЕНИЕ ПОСЛЕДОВАТЕЛЬНОСТЯМИ РЕЗКИ УПОР ПНЕВМАТИЧЕСКОГО ПОДЪЕМА ЗАГОТОВКИ ДОСТУПНЫ ВЕРСИИ С 2 ПАРАМЕТРАМИ ДЛИНЫ (7200 - 4200мм) ПОРТ USB И LAN RJ45 Система автоматического ЧПУ-позиционирования упора на рольганге FERMO оснащена электронным определением положения по магнитной полосе в абсолютных числах. Полученные данные сохраняются во внутренней памяти, либо могут передаваться их в режиме реального времени на ПК илиуправление пильного станка через Bluetooth.
MICROBO
УПРАВЛЕНИЕ СПИСКАМИ РЕЗКИ БЕСПРОВОДНАЯ КОММУНИКАЦИЯ С ПЕРЕДАЧЕЙ ДАННЫХ ПО BLUETOOTH ОТ ИЗМЕРИТЕЛЬНОЙ ЛИНЕЙКОЙ К УПРАВЛЕНИЮ СТАНКА. ДЛИНА 3 000 ММ. ИНТЕЛЛЕКТУАЛЬНОЕ РЕШЕНИЕ ДЛЯ ПОРЕЗКИ ШТАПИКОВ В РЕАЛЬНЫЙ РАЗМЕР РАМЫ.
MT 41 Стальная конструкция из трубчатых профилей с регулируемыми по высоте ножками и стальными роликами, покрытыми ПВХ. Рольганги длиной 3 500 мм с длиной роликов 240 мм или рольганги длиной 4 000 мм с длиной роликов 440 мм. Разгрузочные рольганги оснащаются упором с измерительной шкалой. ЗАГРУЗОЧНЫЙ И РАЗГРУЗОЧНЫЙ РОЛЬГАНГИ Система измерения с перемещением упора посредством маховика и считыванием данных позиционирования на цифровом дисплее. Допуск позиционирования ± 0,5 мм. FERMO VIS ДОСТУПЕН В ПРАВОМ И ЛЕВОМ ИСПОЛНЕНИИ ЦИФРОВОЕ СЧИТЫВАЮЩЕЕ УСТРОЙСТВО VIS ПОЗВОЛЯЕТ ВЫПОЛНИТЬ ПОВТОРНОЕ ПРОГРАММИРОВАНИЕ ПОЗИЦИОНИРОВАНИЯ ДОСТУПНЫ ВЕРСИИ С 2 ПАРАМЕТРАМИ ДЛИНЫ (5780 - 3780 ММ) ПОДХОДИТ ДЛЯ ПОДКЛЮЧЕНИЯ КО ВСЕМ СТАНКАМ MT ПРОСТОТА УСТАНОВКИ ПРОЧНАЯ КОНСТРУКЦИЯ

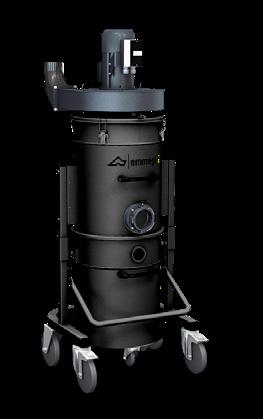

42 ПРОФЕССИОНАЛЬНЫЕ ВЫТЯЖНЫЕ УСТРОЙСТВА MG Автономная аспирация для стружки и отходов алюминия, стали и ПВХ разработаны для очистки станков и рабочих помещений, а так-же для извлечения стружки из рабочих узлов, требующих высокого уровеня вакуума. Использование системы вентиляции/турбины высокого разрежения с боковым трубопроводом делает эти устройства пригодными для различных потребностей. Оснащаются автоматическим запуском, антистатическим фильтром, подходящим для извлечения стружки из алюминия, стали и ПВХ и поставляется в базовой комплектации с быстросъемным баком на колесах.
MG 43 MG2-T
MG4-V MG8-T
MG2-V МОЩНОСТЬ ДВИГАТЕЛЯ 2,2 КВТ ВЕРСИЯ ТУРБИНЫ С ШУМОПОГЛОЩЕНИЕМ 1 ВСАСЫВАЮЩИЙ ПАТРУБОК АНТИСТАТИЧЕСКИЙ КАРМАННЫЙ ФИЛЬТР МОЩНОСТЬ ДВИГАТЕЛЯ 5,5 КВТ ВЕРСИЯ ТУРБИНЫ С ШУМОПОГЛОЩЕНИЕМ 2 ВСАСЫВАЮЩИХ ПАТРУБКА АНТИСТАТИЧЕСКИЙ КАРТРИДЖНЫЙ ФИЛЬТР МОЩНОСТЬ ДВИГАТЕЛЯ 5,5 КВТ ВЕРСИЯ ТУРБИНЫ С ШУМОПОГЛОЩЕНИЕМ 2 ВСАСЫВАЮЩИХ ПАТРУБКА АНТИСТАТИЧЕСКИЙ КАРТРИДЖНЫЙ ФИЛЬТР АВТОМАТИЧЕСКИЙ ПУСК СО СТАНКА МОЩНОСТЬ ДВИГАТЕЛЯ 1,5 КВТ ВЕРСИЯ С ВЕНТИЛЯЦИЕЙ И ШУМОГЛУШИТЕЛЕМ 1 ВСАСЫВАЮЩИЙ ПАТРУБОК АНТИСТАТИЧЕСКИЙ КАРМАННЫЙ ФИЛЬТР АВТОМАТИЧЕСКИЙ ПУСК ЧЕРЕЗ ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ К МАШИНЕ МОЩНОСТЬ ДВИГАТЕЛЯ 2,2 КВТ ВЕРСИЯ С ВЕНТИЛЯЦИЕЙ И ШУМОГЛУШИТЕЛЕМ 2 ВСАСЫВАЮЩИХ ПАТРУБКА АНТИСТАТИЧЕСКИЙ КАРМАННЫЙ ФИЛЬТР АВТОМАТИЧЕСКИЙ ПУСК ЧЕРЕЗ ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ К МАШИНЕ МОЩНОСТЬ ДВИГАТЕЛЯ 2,2 КВТ ВЕРСИЯ С ВЕНТИЛЯЦИЕЙ И ШУМОГЛУШИТЕЛЕМ 2 ВСАСЫВАЮЩИХ ПАТРУБКА АНТИСТАТИЧЕСКИЙ КАРМАННЫЙ ФИЛЬТР АВТОМАТИЧЕСКИЙ ПУСК СО СТАНКА
MG4-VP MG8-TP
LILLIPUT
44
Торцефрезер для импоста с ручной (290 M, 300 M, 320 M) или электропневматической подачей (320, 320 INSO, 350 A INSO) и автоматическим циклом обработки. Фрезеровка под промежуточными углами +45° / 90° /-45° (290 M толко под углом 90°). Быстрая смена фрезы посредством пневматического управления. Рабочий стол с защитой от царапин. Полностью огражденная и звуконепроницаемая рабочая зона с высоким уровнем внутреннего обзора. Высокая скорость вращения инструмента обеспечивает оптимальное качество обработки окрашенных профилей и обработок под промежуточными углами. Звуконепроницаемый туннель с автоматическим приводом доступен для версий INSO (Дл=1100 или 2000 мм) уменьшает уровень шума станка примерно до 75 дБ (только при прямоугольной фрезеровке под углом 90°).
LILLIPUT
F 45
350 A INSO LILLIPUT 320 M LILLIPUT 320 INSO LILLIPUT 300 M LILLIPUT 320 LILLIPUT 290 M ЗВУКОНЕПРОНИЦАЕМЫЙ ТУННЕЛЬ ДВИГАТЕЛЬ С ИНВЕРТОРОМ МОЩНОСТЬЮ 2,2 КВТ ЭЛЕКТРИЧЕСКОЕ И ПНЕВМАТИЧЕСКОЕ ПИТАНИЕ ХОД 350 мм ОПОРНЫЙ РОЛЬГАНГ ПРОФИЛЯ ДВИГАТЕЛЬ С САМОТОРМОЖЕНИЕМ 1,5 КВТ ХОД 320 мм ОПОРНЫЙ РОЛЬГАНГ ПРОФИЛЯ РУЧНАЯ ПОДАЧА ДВИГАТЕЛЬ С САМОТОРМОЖЕНИЕМ 1,1 КВТ ХОД 300 мм РУЧНАЯ ПОДАЧА ДВИГАТЕЛЬ С САМОТОРМОЖЕНИЕМ 1,1 КВТ ХОД 290 мм РУЧНАЯ ПОДАЧА ЗВУКОНЕПРОНИЦАЕМЫЙ ТУННЕЛЬ ДВИГАТЕЛЬ С САМОТОРМОЖЕНИЕМ 1,5 КВТ ХОД 320 мм ОПОРНЫЙ РОЛЬГАНГ ПРОФИЛЯ ДВИГАТЕЛЬ С САМОТОРМОЖЕНИЕМ 1,5 КВТ ХОД 320 мм ОПОРНЫЙ РОЛЬГАНГ ПРОФИЛЯ СТРУЯ ВОЗДУХА ДЛЯ ОЧИСТКИ ПОВЕРХНОСТЕЙ ЗАЖИМОВ
COPIA 384 S COPIA 384
46 Одноголовочный пантограф с ручным приводом, системой пневматической блокировки и боковым перемещением головки с помощью непрямого рычага. Рабочая способность обработки стали толщиной до 2 мм и нержавеющей стали (дополнительно) толщиной до 2 мм. Оснащается системой зажимов на плоскости с поворотной поверхностью, обрабатывает 4 стороны профиля с выполнением поворота участков на угол от 270° до 90. Одноголовочный пантограф с ручным приводом, пневматическими зажимами и боковым перемещением режущей головки с помощью непрямого рычага. Скорость вращения инструмента может изменяться электронным приводом с изменяемой скоростью для выполнения обработок толщиной до 2 мм и повышения качества фрезеровки с увеличением срока службы инструмента. Рабочий стол с защитой от царапин. ДВИГАТЕЛЬ С ИНВЕРТОРОМ МОЩНОСТЬЮ 1,1 КВТ ВРАЩЕНИЕ ЗАГОТОВКИ БЫСТРАЯ СМЕНА ИНСТРУМЕНТА ДЛЯ ОБРАБОТКИ АЛЮМИНИЯ И СТАЛИ ДВИГАТЕЛЬ С ИНВЕРТОРОМ МОЩНОСТЬЮ 1,1 КВТ ФИКСИРОВАННОЕ ПОЗИЦИОНИРОВАНИЕ ЗАГОТОВКИ БЫСТРАЯ СМЕНА ИНСТРУМЕНТА ДЛЯ ОБРАБОТКИ АЛЮМИНИЯ И СТАЛИ
COPIA 324
COPIA 314 S
F 47 ДВИГАТЕЛЬ МОЩНОСТЬЮ 1,1 КВТ ФИКСИРОВАННОЕ ПОЗИЦИОНИРОВАНИЕ ЗАГОТОВКИ НЕПРЯМОЙ РЫЧАГ БОКОВОГО ПЕРЕМЕЩЕНИЯ ГОЛОВКИ ТОЛЬКО ДЛЯ ОБРАБОТКИ АЛЮМИНИЯ МОЩНОСТЬ ДВИГАТЕЛЯ 0,75 КВТ ФИКСИРОВАННОЕ ПОЗИЦИОНИРОВАНИЕ ЗАГОТОВКИ ГОРИЗОНТАЛЬНЫЕ ЗАЖИМЫ ТОЛЬКО ДЛЯ ОБРАБОТКИ АЛЮМИНИЯ Одноголовочный пантограф с ручной подачей вниз. Одноголовочный пантограф с ручным приводом, пневматической блокировкой и боковым перемещением режущей головки с помощью непрямого рычага. Предусмотрено выполнение сквозной обработки алюминия без поворота заготовки. Рабочий стол с защитой от царапин. Пневматический щуп с управлением на ручке. Одноголовочный ручной пантограф с длинным вертикальным и боковым ходом режущей головки с помощью ручки или непрямого рычага. Сквозные обработки могут выполняться без переворачивания заготовки. Щуп с ручным управлением.
ROTOLIMA ITACA / ITACA PLUS
48 Дисковой опиловочно-зачистный станок для алюминия с резкой по 2 граням, оснащенный угломером и упором. Рабочий стол с защитой от царапин. Обжимной угловой пресс. Станок предназначен для сборки каркасов окон и дверей с применением технологии обжима. Сборка осуществляется путем обжима двух частей профиля, образующих угол. Станок с управлением пневматического (Itaca) или электропневматического (Itaca Plus) типа. Простота использования и универсальность.
ДВИГАТЕЛЬ МОЩНОСТЬЮ 0,75 КВТ МАЛЫЕ ГАБАРИТЫ ЭРГОНОМИЧЕСКИЙ ДИЗАЙН ПОДХОДИТ ДЛЯ ДВЕРЕЙ, ОКОН И ФАСАДОВ ДЫРОПРОБИВНОЙ УЗЕЛ ПРОСТОЙ РЕГУЛИРОВКИ ЭЛЕКТРОПНЕВМАТИЧЕСКОЕ УПРАВЛЕНИЕ (PLUS)
ITACA SOLUTION
F 49 Обжимной угловой пресс для обжима углов каркасов алюминиевых профилей для дверей, окон и фасадов. Станок управляется электронной системой, способной сохранять в памяти координаты обжима. Эта информация необходима системе управления для автоматического позиционирования контрольной профильной вилки и инструментов для обжима. Вилочный захват и инструменты позиционируются автоматически.
ПОДХОДИТ ДЛЯ ДВЕРЕЙ, ОКОН И ФАСАДОВ АВТОМАТИЧЕСКОЕ ПОЗИЦИОНИРОВАНИЕ ВИЛОЧНОГО ЗАХВАТА И ИНСТРУМЕНТОВ ПРОЧНАЯ И НАДЕЖНАЯ КОНСТРУКЦИЯ
CAMplus, DriverCL
SW 51 ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ ОБРАБАТЫВАЮЩИХ И ПИЛЬНЫХ ЦЕНТРОВ Для управления обрабатывающими центрами Emmegi предлагает широкий выбор программного обеспечения:
Mac-X, которые являются взаимодополняющими и взаимосвязанными. Вышеперечисленные ПО позволяют быстро определить все выполняемые обработки заготовки и за несколько минут простым и непосредственным способом перейти к производству, благодаря интуитивному интерфейсу. В частности, CAMplus дает возможность графически запрограммировать обработки 3D с отображением профиля и инструмента. ПО включает в себя часто встречающиеся формы (отверстия, петли, прямоугольники и пр.), которые можно расширить посредством Shape, используемым для задания произвольного маршрута инструмента. Для тех, кто работает в области производства, CAMplus полностью интегрируется с программой FP Pro компании Emmegisoft и совмещается с наиболее распространенным на рынке отраслевым программным обеспечением через DriverCL. Для проектировщиков, которые используют в работе программы CAD 3D (Autodesk Inventor, SolidWorks и т. д.), DriverCAD позволяет автоматически распознавать обработки, значительно снижая время программирования и вероятность ошибок. Дополнительные модули
и DriverCAD упрощают связь между офисом и цехом. SolidCutэто драйвер CAD, разработанный специально для пильных станков. С помощью этой офисной программы можно импортировать одноэтапные, многоэтапные или сборные STEP-файлы. Код профиля и другая информация, например, длина и углы резки, распознаются автоматически, создавая последовательность резки для отправки на станок. Совместим с Compound Cut, Precision R-T2-TS. Simu-X – это инструмент, служащий для реальной и 3D графической модуляции плана работы. Он позволяет проверить до начала работы на станке поведение машины во время обработки деталей, контролируя правильное выполнение операций по фрезерованию, сверлению и резке, а также вероятность столкновения с зажимами и/ или заготовкой. Time-X – это инструмент, служащий для составления предварительных сметы и позволяющий заранее рассчитать время обработки детали. MAC-X представляет собой сетевое программное обеспечение для отображения в реальном времени и мониторинга производственной деятельности, осуществляемой одним или несколькими автоматическими станками и/или ручным установками с получением полного отчета о производственном процессе. Все указанное ПО комплектуется на станке простыми и понятными операторскими интерфейсами (HDrill и Drill), которые незамедлительно и эффективно отображают всю необходимую для эксплуатации станка информацию.
CAMplus, Shape, DriverCL, DriverCAD, Simu-X, Time-X,
HDRILL DRILL
SHAPE SHAPE 3D CAM
52
PLUS
Интерфейс нового поколения предназначен для вертикально направленных мониторов больших размеров и оптимизирован для использования посредством сенсорного экрана. Простой и интуитивный интерфейс оператора. ПО Shape, разработанное для программирования специальных фигур, в результате совершенствования в настоящее время пополнилось новыми характеристиками, благодаря которым стало возможным управлять такими специальными инструментами, как сверла, червячная фреза, резьбовая фреза, сверла-метчики. Кроме того, оно позволяет выполнять интерполированное фрезерование на трех осях с наклонной и винтовой врезкой. Shape 3D доступно для 5-осевых обрабатывающих центров. К функциям ПО Shape добавляется возможность обработки изогнутых сторон профиля при помощи функции 5-осевого непрерывного фрезерования. Система CAD/CAM 3D, разработанная для программирования обрабатывающих центров Emmegi, имеет очень высокие эксплуатационные показатели и используется посредством очень простого в обращении интерфейса. Программирование обработок осуществляется в графической среде с 3D-изображением.
DRIVER CAD
DRIVER CL
SOLID CUT
SW 53
TIME-X
MAC-X
SIMU-X
- это дополнительный модуль CAMPLUS, который представляет собой программное обеспечение, позволяющее импортировать форматы STEP и ACIS-SAT из CAD-3D программ, таких как Autodesk Inventor, Solidworks и т. Д. Графический симулятор (3D) рабочего цикла. Позволяет подробно сымитировать программу обработки детали с проверкой столкновений между рабочими блоками (инструментом, шпинделем, конструкцией) и зажимами. Simu-X – это важный инструмент, который позволяет сократить время испытания детали на станке и рассчитать продолжительность цикла. DRIVER-CL - это дополнительный модуль CAMPLUS, который представляет собой программное обеспечение, взаимодействующее с программным обеспечением для переплета, программным обеспечением управления и программным обеспечением CAD/CAM. Driver CAD для пильных станков для импортирования многоэтапных или одноэтапных файлов. Time-X – это средство, служащее для составления предварительной сметы, доступно для работы в комплексе CAMPLUS и позволяет заранее рассчитать время обработки детали. Для станков, обрабатывающих предварительно распиленные заготовки, TIME-X прогнозирует время обработки заготовки или заготовок, загруженных в одну из рабочих зон. Программное обеспечение представляет собой сетевое программное обеспечение для отображения в реальном времени и контроля производственной деятельности, осуществляемой одной или несколькими автоматическими станками и/или вручную на рабочих местах.
Driver-cad
54 РАЗВИТИЕ ПРОИЗВОДСТВА Voilàp Connect – это облачная платформа IoT (Интернет вещей) для мониторинга машин, их энерго- и пневмопотребления, а также состояния производства из любого места в режиме реального времени. Панель управления платформы обеспечивает доступ к хронологии всех данных, генерируемых машинами, что упрощает анализ производительности, несоответствий, аварийных сигналов и времени простоя. Это позволяет быстро измерить и улучшить производительность, снизить потребление, ограничить отходы и спрогнозировать необходимость планового технического обслуживания для предотвращения внеплановых простоев оборудования. с помощью
SW 55 ЭФФЕКТИВНОСТЬ ПРОИЗВОДСТВА ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ БЕЗОПАСНОСТЬ ДАННЫХ СОЗДАНИЕ ТРЕНДОВ И ВИЗУАЛИЗАЦИЯ ПРОИЗВОДСТВЕННОЙ ЭФФЕКТИВНОСТИ МАШИН ДОСТУП К ОБЛАКУ С ОСНОВНОЙ ИНФОРМАЦИИ О ПРОИЗВОДСТВЕННОМ СОСТОЯНИИ ЗАКАЗОВ СОЗДАНИЕ И ПРОСМОТР ОБЛАЧНЫХ ПРОИЗВОДСТВЕННЫХ ОТЧЕТОВ ОБЗОР ОБЩЕГО СОСТОЯНИЯ КАЖДОЙ МАШИНЫ НА ПРЕДПРИЯТИИ В РЕЖИМЕ РЕАЛЬНОГО
СОСТОЯНИЕ МАШИН В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ: ВРЕМЯ БЕЗОТКАЗНОЙ РАБОТЫ, РАБОЧЕЕ ВРЕМЯ, ВРЕМЯ ПРОСТОЯ, АВАРИЙНЫЕ СИГНАЛЫ И Т. Д УДАЛЕННЫЙ ПРОСМОТР ХРОНОЛОГИИ АКТИВНЫХ АВАРИЙНЫХ СИГНАЛОВ В МАШИНАХ ВОЗМОЖНОСТЬ ПРОСМОТРА С ПЛАНШЕТА И СМАРТФОНА СПЕЦИАЛЬНАЯ СЕТЬ 4G/LTE: ПОДКЛЮЧЕНИЕ ЧЕРЕЗ СПЕЦИАЛЬНУЮ SIM-КАРТУ ИСКЛЮЧАЕТ НЕОБХОДИМОСТЬ ПОДКЛЮЧАТЬСЯ К СЕТИ ПРЕДПРИЯТИЯ ПРИНЯТИЕ ПЕРЕДОВЫХ МЕР БЕЗОПАСНОСТИ С ИСПОЛЬЗОВАНИЕМ КРИПТОГРАФИИ ПОСЛЕДНЕГО ПОКОЛЕНИЯ ВСЕ СОБРАННЫЕ ДАННЫЕ ЗАЩИЩЕНЫ В СООТВЕТСТВИИ С САМЫМИ СТРОГИМИ ПРАВИЛАМИ КОНФИДЕНЦИАЛЬНОСТИ ОБЛАЧНЫЕ СЕРВИСЫ ОТ ВЕДУЩИХ ПРОВАЙДЕРОВ ИЗМЕРЕНИЕ ЭНЕРГЕТИЧЕСКОГО И ПНЕВМАТИЧЕСКОГО ПОТРЕБЛЕНИЯ АНАЛИЗ ТРЕНДОВ ПОТРЕБЛЕНИЯ ВО ВРЕМЕНИ ОЦЕНКА ПИКОВ ПОТРЕБЛЕНИЯ
ВРЕМЕНИ
emmegi.com The product data, descriptions and illustrations appearing in this catalogue are shown for advertising purposes; they are given as examples only, and shall not be binding on the manufacturer or the vendor under any circumstances. For marketing reasons, products may be reproduced or portrayed with non-standard configurations, colours or optional extras, in older versions or withspecial customisations or different technical characteristics, possibly for supervening manufacturing reasons. The manufacturer and the vendor reserve the right to make any modification whatsoever to the products. Please contact the sales personnel if you have any queries. © Voilàp S.p.A.- June 2024- All rights reserved- RU 723712.02
